Dometic 970 SERIES User manual

INSTALLATION
BE SURE TO READ INSTRUCTIONS COMPLETELY BEFORE INSTALLATION.
MSD DISCHARGE FITTING FOR DOMETIC®970 SERIES
PORTABLE TOILETS
® Registered; ™ Trademark of Dometic Corporation
© Dometic Corporation
600345664-INTL 4/09
Hose ID
Discharge 1.5 inch/ 38 mm
Vent .625 inch/ 16 mm
PLUMBING SPECIFICATIONS

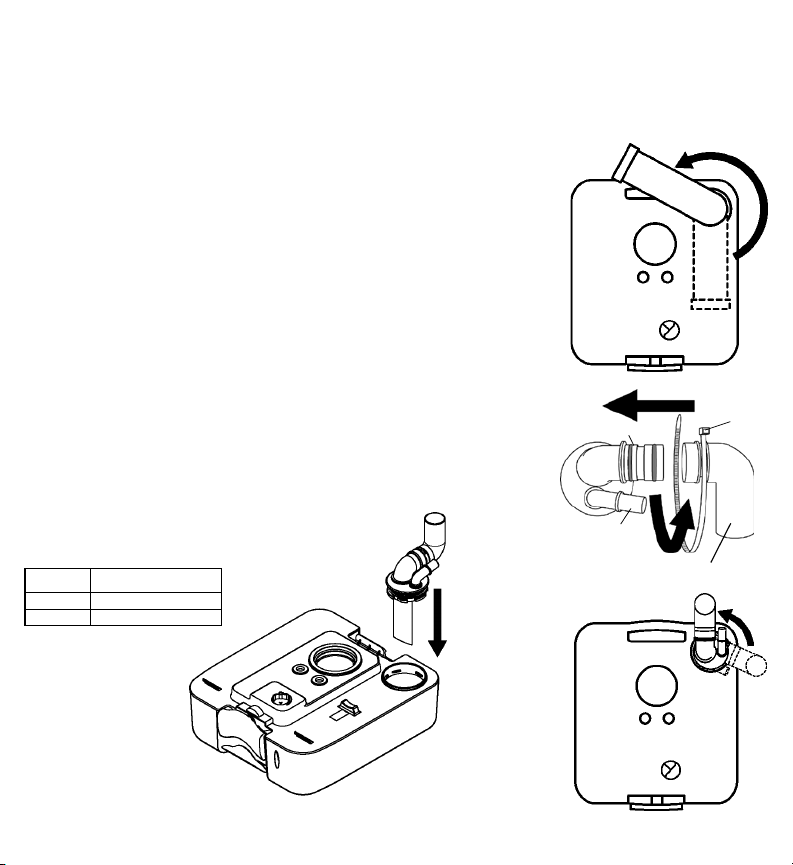

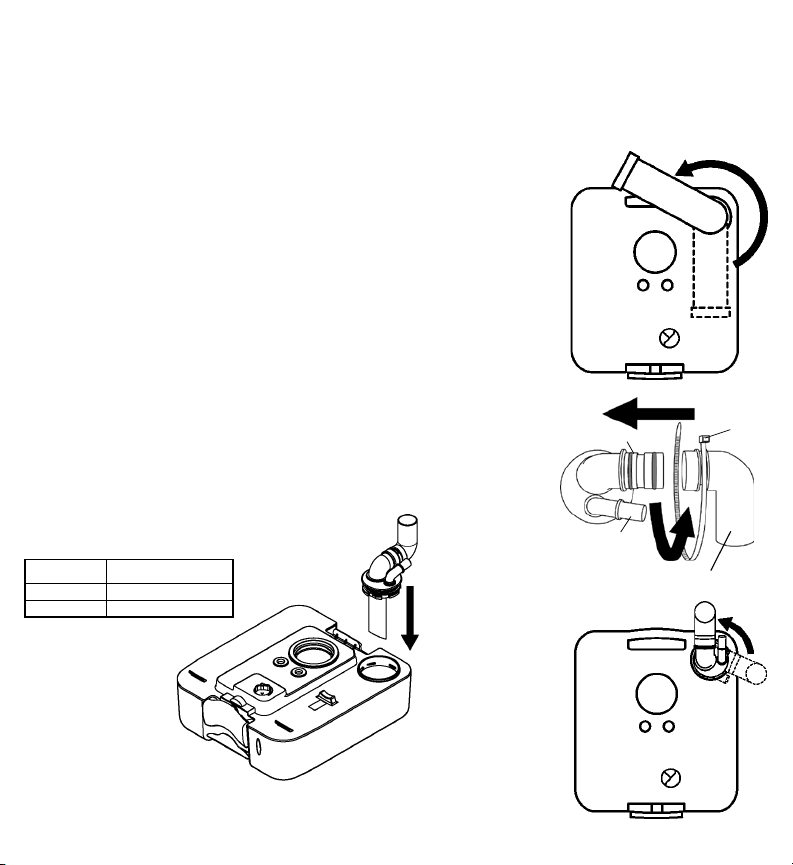

A
Tie-wrap
Discharge elbow adapter
Discharge tting
Vent tting
B
C
Holding
Tank
MSD
Discharge
Fitting
EN
NOTE: Dometic 970 series portable toilet should be permanently
installed with floor mounting brackets (385311564 or 860003853200056)
before installing MSD discharge fitting. Allow 2.75 inches (70 mm) clearance
between back of toilet and wall for MSD discharge fitting.
1. Remove discharge spout from top of holding tank by turning it
counterclockwise until it unlocks (see illustration A) and pulling it out of
tank.
2. Lubricate two small O-rings on discharge tting with silicone grease and
attach discharge elbow adapter to discharge tting. Secure adapter in
place with plastic tie-wrap (see illustration B).
3. Lubricate large O-ring on discharge tting and insert discharge tting
assembly into holding tank. Rotate it so that discharge and vent
ttings point away from tank (see illustration C).
4. Using hose clamp, attach 1.5-inch (38 mm) ID discharge hose over end
of elbow adapter. Make sure discharge hose(s) connect securely to all
discharge ttings.
5. Using hose clamp, attach 0.625-inch (16 mm) ID vent hose to vent tting.
Make sure vent hose connects securely to through-hull vent tting.
DOMETIC CORPORATION, SANITATION DIVISION
13128 SR 226 | PO BOX 38 | BIG PRAIRIE, OHIO 44611 USA
www.DometicSanitation.com

INSTALACIÓN
POR FAVOR LEA TODAS LAS INSTRUCCIONES ANTES DE INSTALAR EL ASEO PORTÁTIL.
ACCESORIO DE SALIDA MSD PARA ASEOS PORTÁTILES
DOMETIC® SERIE 970
® Registrado; ™ Marca de fábrica de Dometic Corporation
© Dometic Corporation
Diámetro interior
de la manguera
Salida 38 mm ID
Ventilación 16 mm ID
ESPECIFICACIONES DE FONTANERÍA

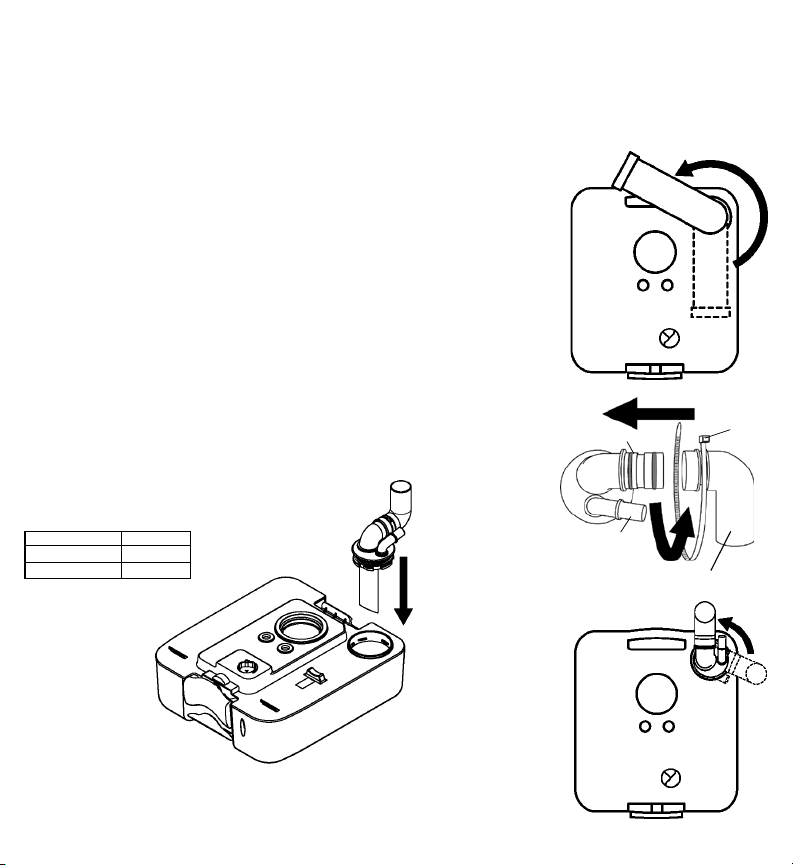

A
Sujeción
Adaptador del codo de salida
Accesorio de salida
Accesorio de ventilación
B
C
Depósito
Accesorio de
salida MSD
ES
NOTA: El aseo portátil Dometic serie 970 se debería instalar permanentemente
con soportes de montaje en el suelo (385311564 o 860003853200056) antes de
instalar el accesorio de salida MSD. Deje un espacio libre de 70 mm entre la
sección posterior del wáter y la pared para el accesorio de salida MSD.
1. Retire el pico de salida de la sección superior del depósito, girándolo hacia la
izquierda hasta que se abra (véase la ilustración A) y extráigalo del depósito.
2. Lubrique las dos juntas tóricas pequeñas en el accesorio de salida con una
grasa de silicona y acople el adaptador del codo de salida al accesorio de
salida. Asegure el adaptador en posición con una sujeción de plástico (véase
la ilustración B).
3. Lubrique la junta tórica grande en el accesorio de salida e introduzca el
conjunto del accesorio de salida en el depósito. Gírelo de forma que los ac-
cesorios de salida y ventilación queden orientados en el sentido contrario al
depósito (véase la ilustración C).
4. Utilizando la abrazadera de manguera, acople la manguera de salida de 38
mm de diámetro interior sobre el extremo del adaptador del codo. Asegúrese
que la(s) manguera(s) de salida se ajusten de forma segura a todos los ac-
cesorios de salida.
5. Utilizando la abrazadera de manguera, acople la manguera de ventilación
de 16 mm de diámetro interior al accesorio de ventilación. Asegúrese que la
manguera de ventilación se conecte de forma segura al accesorio de venti-
lación a través del casco.

INSTALLATION
VEUILLEZ LIRE SOIGNEUSEMENT LES PRESENTES INSTRUCTIONS AVANT D’INSTALLER
VOS TOILETTES PORTABLES.
RACCORD D’EVACUATION TYPE MARIN (MSD) POUR LES
TOILETTES PORTABLES DE LA SERIE DOMETIC® 970
® Marque déposée, ™ Marque appartenant à Dometic Corporation
© Dometic Corporation
REMARQUE : Les toilettes portables de la série Dometic 970 doivent être
fixées au sol de façon permanente avec les pattes de fixation (385311564 ou
860003853200056) avant l’installation du raccord d’évacuation type marin
(MSD). Laissez un espace de 70 mm (2,75 po) entre l’arrière des toilettes et le
mur pour le raccord d’évacuation type marin (MSD).
1. Faites tourner le tuyau d’évacuation situé au sommet du réservoir inférieur à
eaux usées dans le sens inverse des aiguilles d’une montre jusqu’à ce qu’il
se débloque (voir illustration A) et détachez-le.
2. Lubriez avec de la graisse à la silicone deux petits joints toriques sur le rac-
cord d’évacuation et joignez celui-ci à la buse d’évacuation en coude. Fixez
le tout solidement avec un attache-câble en plastique (voir illustration B).
3. Lubriez un grand joint torique et placez-le dans la buse d’évacuation avant
d’insérer celle-ci dans le réservoir inférieur à eaux usées et de la faire tourner
jusqu’à ce que les raccords d’évacuation et de ventilation soient dirigés vers
l’extérieur du réservoir à eaux usées (voir illustration C).
4. A l’aide d’un collier de serrage, attachez une buse d’évacuation de 38 mm de
diamètre intérieur (1,5 po) au bout du raccord en coude. Assurez-vous que
les tuyaux d’évacuation sont bien reliés à tous les raccords d’évacuation.
5. A l’aide d’un collier de serrage, attachez une buse de ventilation de 16 mm
(0,625 po) de diamètre intérieur au raccord de ventilation. Assurez-vous que
cette buse est bien reliée au raccord passe-coque de ventilation.
Diamètre interne de la tuyauterie
Evacuation 38 mm / 1,5 po de diametre interne
Ventilation 16 mm / 0,625 po de diametre interne
CARACTERISTIQUES DE PLOMBERIE

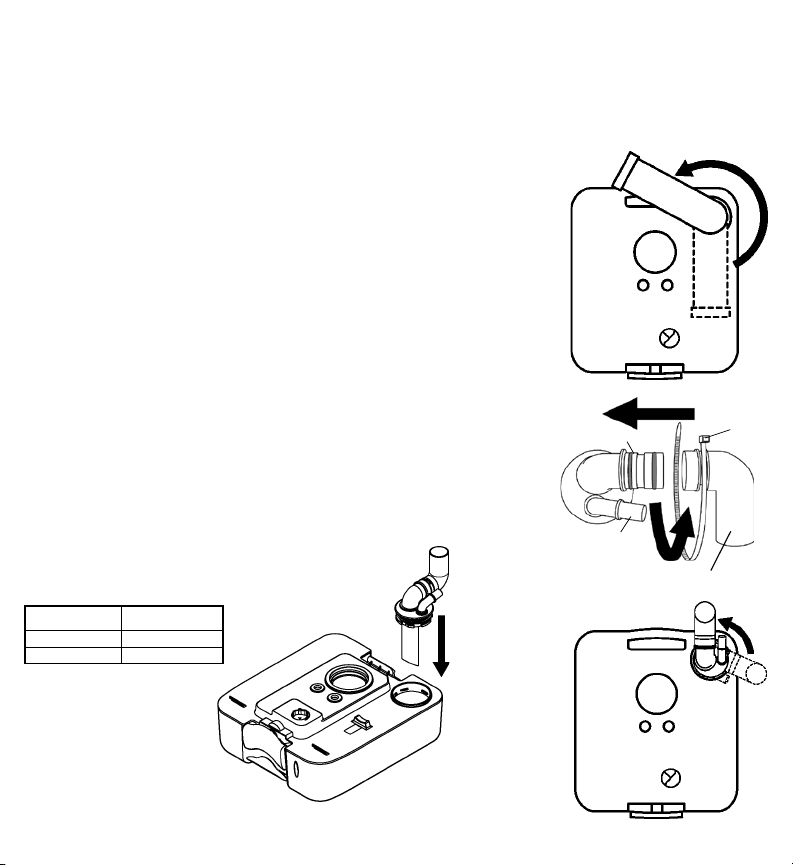

A
Collier
attache-câble
Raccord d’évacuation en coude
Raccord d’évacuation
Raccord de ventilation
B
C
Réservoir inférieur
à eaux usées
Raccord
d’évacuation
type marin (MSD)
FR

INSTALLATION
LESEN SIE VOR DER INSTALLATION DIE ANWEISUNGEN SORGFÄLTIG DURCH.
MSD-ABLASSARMATUR FÜR PORTABLE TOILETTEN DER SERIE
970 VON DOMETIC®
® Eingetragene Marke ™ Warenzeichen der Dometic Corporation
© Dometic Corporation
Innendurchmesser Schlauch
Abuss 1,5 Zoll/38 mm
Entlüftung 0,625 Zoll/16 mm
SPEZIFIKATIONEN DER TOILETTE

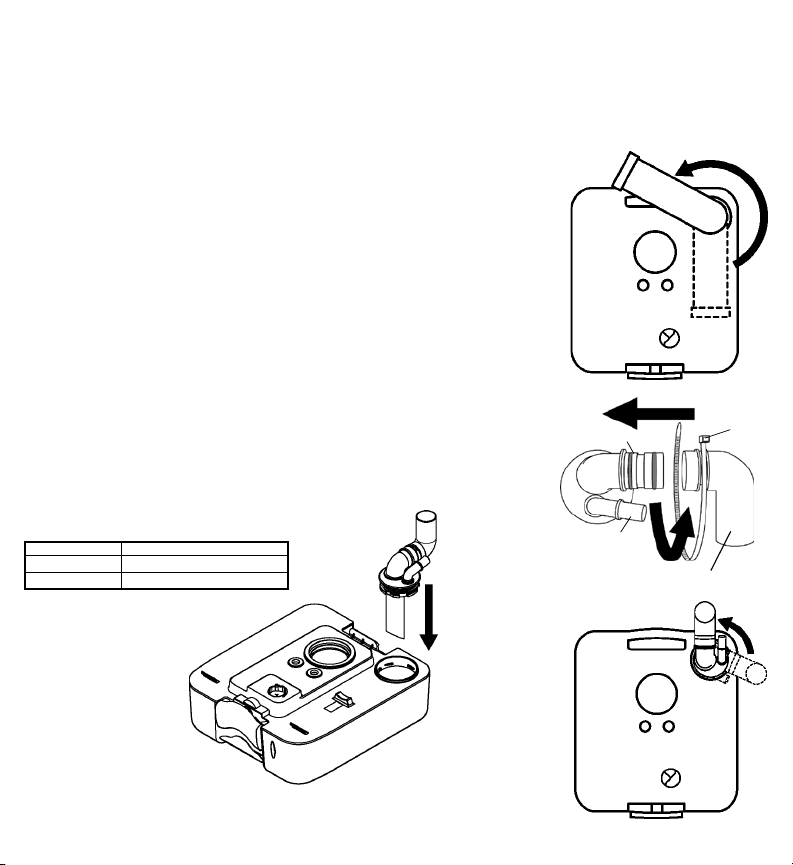

A
Binder
Ablass-Winkeladapter
Ablassarmatur
Entlüftungsarmatur
B
C
Schmutzwasser-
tank
MSD-
Ablassarmatur
DE
HINWEIS: Vor der Installation der MSD-Ablassarmatur muss eine portable
Toilette der Serie 970 von Dometic mit Befestigungswinkeln (385311564 oder
860003853200056) am Boden fixiert werden. Lassen Sie für die Ablassarma-
tur zwischen der Rückseite der Toilette und der Wand 70 mm Platz.
1. Entfernen Sie die Ausgusstülle von der Oberseite des Sammelbehälters,
indem Sie sie entgegen dem Uhrzeigersinn drehen, bis sie ausrastet (siehe
Abbildung A) und herausgezogen werden kann.
2. Schmieren Sie die zwei kleinen O-Ringe an der Ablassarmatur mit Silikon-
fett und befestigen Sie den Ablass-Winkeladapter an der Ablassarmatur.
Fixieren Sie den Adapter mit einem Kunststoffbinder (siehe Abbildung B).
3. Schmieren Sie den großen O-Ring an der Ablassarmatur und führen Sie sie
in den Sammelbehälter ein. Drehen Sie sie, bis die Ablass- und Entlüftung-
sarmaturen vom Behälter weg zeigen (siehe Abbildung C).
4. Befestigen Sie mithilfe einer Schlauchschelle einen Ablassschlauch mit
einem Innendurchmesser von 38 mm über dem Ende des Winkeladapters.
Stellen Sie sicher, dass die Ablassschläuche fest an allen Ablassarmaturen
xiert sind.
5. Befestigen Sie mit einer Schlauchschelle einen Entlüftungsschlauch mit
einem Innendurchmesser von 16 mm an der Entlüftungsarmatur. Stellen Sie
sicher, dass der Entlüftungsschlauch ordnungsgemäß mit der Entlüftung-
sarmatur verbunden ist.

INSTALLAZIONE
LEGGERE ATTENTAMENTE TUTTE LE ISTRUZIONI PRIMA DELL’INSTALLAZIONE.
RACCORDO MSD DI SCARICO PER WC PORTATILI DOMETIC®
SERIE 970
® Marchio depositato; ™ Marchio commerciale di Dometic
Corporation© Dometic Corporation
NOTA: Il WC portatile Dometic serie 970 deve essere installato permanentemente
con staffe di montaggio al pavimento (385311564 o 860003853200056) prima di
installare il raccordo di scarico MSD. Lasciare uno spazio libero di 70 mm tra la parte
posteriore del water e la parete per il raccordo di scarico MSD.
1. Rimuovere la bocca di scarico dalla parte superiore del serbatoio di ritenzione, gi-
randola in senso antiorario no a quando si sblocca (vedi illustrazione A) e tirandola
fuori dal serbatoio.
2. Lubricare due piccole guarnizioni O-ring sul raccordo di scarico con grasso
siliconico e collegare l’adattatore di scarico a gomito al raccordo di scarico. Fissare
l’adattatore saldamente in posizione con una fascetta in plastica (vedi illustrazione
B).
3. Lubricare la guarnizione O-ring grande sul raccordo di scarico e inserire il comp-
lessivo del raccordo di scarico nel serbatoio di ritenzione. Ruotarla in modo che
i raccordi di scarico e di sato siano puntati verso l’esterno del serbatoio (vedi
illustrazione C).
4. Con una fascetta di serraggio collegare il tubo essibile di scarico con diametro in-
terno di 38 mm (1,5”) all’estremità dell’adattatore a gomito. Controllare che il tubo o
i tubi essibili di scarico siano collegati saldamente ai rispettivi raccordi di scarico.
5. Con una fascetta di serraggio collegare il tubo essibile dello sato con diametro
interno di 16 mm (0,625”) al raccordo di sato. Controllare che il tubo essibile di
sato sia collegato saldamente al connettore di sato passascafo.
Diametro interno tubo
essibile
Scarico 1,5 pollici/38 mm
Sato 0,625 pollici/16 mm
SPECIFICHE PER I COLLEGAMENTI IDRAULICI

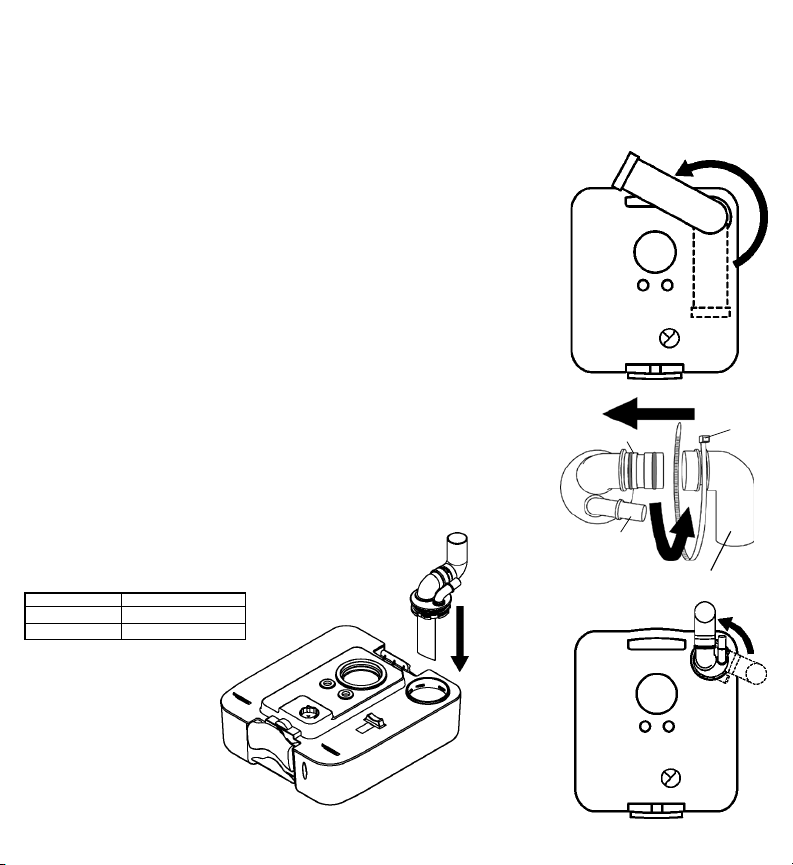

A
Fascetta
Adattatore a gomito di scarico
Raccordo di scarico
Raccordo di sato
B
C
Serbatoio
di ritenzione
Raccordo di
scarico MSD
IT

INSTALLATION
LÄS SAMTLIGA INSTRUKTIONER INNAN INSTALLATION.
SANITETSENHETSAVLOPPSKOPPLING FÖR BÅTAR FÖR
DOMETIC® TRANSPORTABLA TOALETTER SERIE 970
® registrerat; ™ varumärke som tillhör Dometic Corporation
© Dometic Corporation
ID slang
Avlopp 38 mm
Ventil 16 mm
RÖRSYSTEMSSPECIFIKATIONER

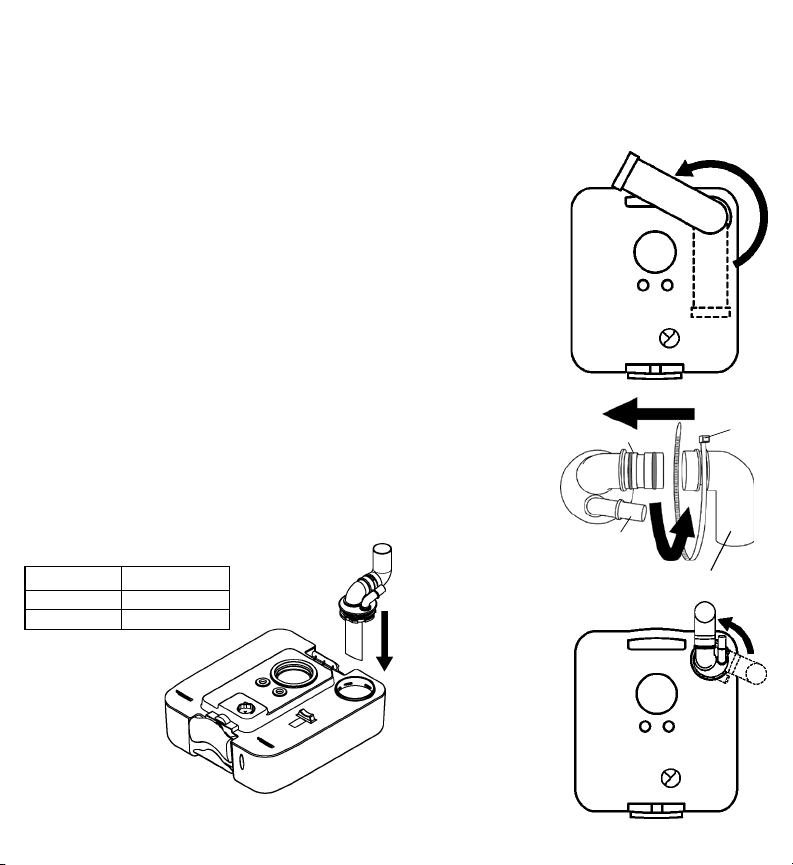

A
Buntband
Vinkelkoppling för avlopp
Avloppskoppling
Ventilkoppling
B
C
Behållar-
tank
Sanitetsav-
loppskoppling
för båtar
SV
OBS! Dometic transportabla toaletter serie 970 ska monteras permanent
med golvmonteringsfästen (385311564 eller 860003853200056) innan du
monterar sanitetsenhetens avloppskoppling. Lämna 70 mm mellan
toalettens baksida och väggen för att få plats med avloppskopplingen.
1. Lossa avloppsröret från behållartankens övre del genom att vrida det mo-
tors tills det lossnar (se gur A) och dra ut det ur tanken.
2. Smörj de två små O-ringarna på avloppskopplingen med silikonfett och
fäst vinkelavloppskopplingen till avloppskopplingen. Fäst adaptern med
buntband (se gur B).
3. Smörj den stora O-ringen på avloppskopplingen och för in avloppsen-
heten i behållartanken. Vrid den så att avloppet och ventilkopplingarna
riktas bort från tanken (se gur C).
4. Fäst en 38 mm ID-slang för avlopp över vinkelkopplingens ände med hjälp
av en slangklämma. Se till att fästa avloppsslangen/avloppsslangarna
ordentligt till alla avloppskopplingar.
5. Fäst en 16 mm ID-ventilslang till ventilkopplingen med hjälp av en slang-
klämma. Se till att ventilslangen fästs ordentligt till ventilkopplingen genom
skrovet.

INSTALACJA
UPEWNIJ SIĘ, ŻE PRZED INSTALACJĄ DOKŁADNIE PRZECZYTAŁEŚ INSTRUKCJE
INSTALACJA ODPŁYWOWA MSD DLA PRZENOŚNYCH
TOALET SERII 970 FIRMY DOMETIC
®
® Zarejestrowany; ™ Znak rmowy Dometic Corporation
© Dometic Corporation
Średnica wewnętrzna
przewodu
Odpływ 1.5 cala/38 mm
Vent .625 cala/16 mm
SPECYFIKACJE HYDRAULICZNE

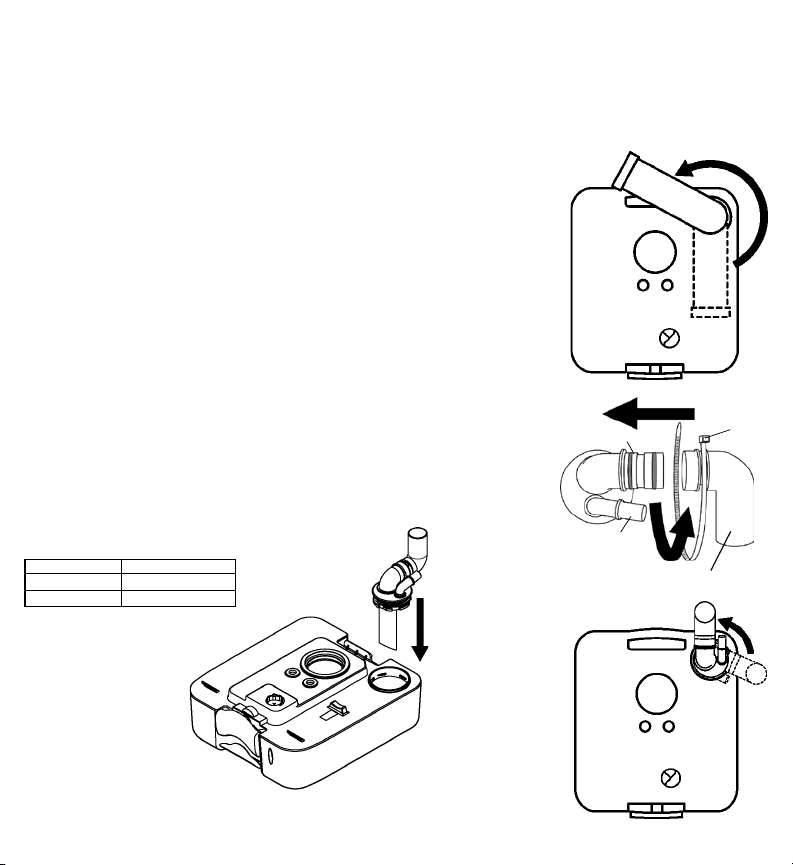

A
Opaska
zaciskowa
Opływowa złączka
kolankowa
Instalacja odpływowa
Instalacja
wentylacyjna
B
C
Zbiornik
Instalacja
odpływowa
MSD
PL
UWAGA: Toaleta przenośna serii 970 rmy Dometic powinna być zain-
stalowana na stałe przy użyciu uchwytów mocujących (385311564 lub
860003853200056) przed zamontowaniem instalacji odpływowej MSD.
Zachowaj odstęp wielkości 2,75 cali (70 mm) pomiędzy tylną częścią toalety
a ścianą do zamontowania MSD.
1. Usuń rynienkę spustową z górnej części zbiornika przekręcając ją w stronę
przeciwną do ruchu wskazówek zegara, do momentu, aż się otworzy (patrz
rysunek A) i wyciągnij ją ze zbiornika.
2. Nasmaruj dwa małe o-ringi na instalacji odpływowej używając smaru
silikonowego i przyłącz kolanko do instalacji spustowej. Zabezpiecz złączkę
kolankową na swoim miejscu używając opaski zaciskowej (patrz rysunek B).
3. Nasmaruj duży o-ring na instalacji odpływowej i włóż instalację do zbiornika.
Przekręć ją w taki sposób, żeby instalacja odpływowa i wentylacyjna skierow-
ane były na zewnątrz zbiornika (patrz rysunek C).
4. Używając opaski zaciskowej, podłącz przewód odpływowy o średnicy
wewnętrznej 1,5 cala (38 mm) do końca złączki kolankowej. Upewnij się,
że przewód/przewody odpływowe są odpowiednio podłączone do instalacji
odpływowej.
5. Używając opaski zaciskowej podłącz przewód wentylacyjny o średnicy
wewnętrznej 0,625 cala (16 mm) do instalacji wentylacyjnej. Upewnij się, że
przewód wentylacyjny ściśle pasuje do oprawy otworu instalacji
wentylacyjnej.

INSTALAÇÃO
CERTIFIQUE-SE QUE LÊ TODAS AS INSTRUÇÕES ANTES DA INSTALAÇÃO.
ENCAIXE DE DESCARGA MSD PARA SANITAS PORTÁTEIS
SÉRIE DOMETIC® 970
® Registada; ™ Marca Registada de Dometic Corporation
© Dometic Corporation
Diâmetro Interno
da Mangueira
Descarga 38 mm
Ventilação 16 mm
ESPECIFICAÇÕES DE CANALIZAÇÃO
A
Braçadeira
de ajuste
Adaptador de descarga em cotovelo
Encaixe de descarga
Encaixe de
ventilação
B
C
Depósito
Residual
Encaixe de
Descarga
MSD
PT
NOTA: A sanita portátil série Dometic 970 deve estar permanentemente insta-
lada no chão com os suportes de montagem (385311564 ou 860003853200056)
antes de instalar o encaixe de descarga MSD. Permite a libertação de espaço
em cerca de 70 mm entre a parte posterior da sanita e a parede, para o
encaixe de descarga MSD.
1. Retire o tubo de escoamento da parte superior do depósito residual,
rodando-o no sentido inverso ao dos ponteiros do relógio até que
desbloqueie (ver ilustração A) e retire-o do depósito.
2. Lubrique dois pequenos vedantes em borracha, existentes no encaixe de
descarga, com um lubricante à base de silicone e conecte o adaptador de
descarga em cotovelo ao encaixe de descarga. Imobilize o adaptador com
uma braçadeira em plástico (ver ilustração B).
3. Lubrique o vedante em borracha de maior dimensão, existente no encaixe
de descarga e introduza a montagem do encaixe de descarga no depósito
residual. Rode-o para que os encaixes de descarga e de ventilação apontem
para outra direcção (ver ilustração C).
4. Use a braçadeira para unir a mangueira de descarga, com 38 mm de
diâmetro interno, à extremidade do adaptador em cotovelo. Certique-se
que a (s) mangueira (s) de descarga está (ão) devidamente conectadas a
todos os encaixes de descarga.
5. Use a braçadeira para unir a mangueira de ventilação, com 16 mm de
diâmetro interno, ao encaixe de ventilação. Certique-se que a mangueira
de ventilação está devidamente conectada ao invólucro do encaixe de
ventilação.

ASENNUS
LUE KAIKKI OHJEET ENNEN ASENNUSTA.
DOMETIC® 970-SARJAN KANNETTAVIEN KÄYMÄLÖIDEN
MSD-TYHJENNYSLIITIN
Dometic Corporationin rekisteröity tavaramerkki®
© Dometic Corporation
Letkun sisäläpimitta
Tyhjennysputki 38 mm
Ilmaputki 16 mm
PUTKIEN MITAT
A
Kiristyshihna
Tyhjennysputken kulmasovitin
Tyhjennysliitin
Ilmaputken liitin
B
C
Jätesäiliö
MSD-
tyhjennysliitin
FI
HUOMAUTUS: Dometic 970 -sarjan kannettava käymälä on asennettava
pysyvästi lattia-asennuskiinnikkeillä (385311564 tai 860003853200056)
ennen MSD-tyhjennysliittimen asentamista. Käymälän takaosan on oltava 70
mm:n etäisyydellä seinästä MSD-tyhjennysliittimen asennusta varten.
1. Irrota tyhjennysputki jätesäiliön päältä kääntämällä sitä vastapäivään,
kunnes lukitus avautuu (katso kuva A), ja vetämällä se irti säiliöstä.
2. Voitele tyhjennysliittimen kaksi pientä O-rengasta silikonirasvalla ja kiinnitä
tyhjennysputken kulmasovitin tyhjennysliittimeen. Varmista, että sovitin
pysyy paikallaan kietomalla sen ympäri kiristyshihna (katso kuva B).
3. Voitele tyhjennysputken liitososan suuri O-rengas ja työnnä tyhjennysliitin
jätesäiliön tyhjennysaukkoon. Käännä sitä niin, että tyhjennys- ja ilmaputki
osoittavat säiliöstä poispäin (katso kuva C).
4. Kiinnitä 38 mm:n (sisäläpimitta) tyhjennysletku kulmaliittimen päähän
letkukiristimellä. Varmista, että tyhjennysletku(t) on tukevasti kiinni kaikissa
tyhjennysliittimissä.
5. Kiinnitä 16 mm:n (sisäläpimitta) ilmaletku ilmaputken liittimeen letkukiris-
timellä. Varmista, että ilmaletku on tukevasti kiinni rungon läpi menevässä
ilmaputken liittimessä.

Σωλήνας ID
Εκκένωση 1,5 ίντσες/38 mm
Αεραγωγός 0,625 ίντσες/16 mm
ΣΗΜΕΙΩΣΗ: Η φορητή τουαλέτα της σειράς Dometic 970 θα πρέπει να
εγκατασταθεί μόνιμα με επιδαπέδια στηρίγματα ανάρτησης (385311564 ή
860003853200056) πριν από την εγκατάσταση του εξαρτήματος εκκένωσης
MSD. Αφήστε διάστημα 2,75 ιντσών (70 mm) μεταξύ του πίσω μέρους της
τουαλέτας και του τοίχου για το εξάρτημα εκκένωσης MSD.
1. Αφαιρέστε των αγωγό εκκένωσης από το πάνω μέρος της δεξαμενής
στρέφοντάς τον προς τα αριστερά μέχρι να ξεκλειδώσει (βλ. εικόνα Α) και
τραβώντας τον έξω από τη δεξαμενή.
2. Λιπάνετε τους δύο μικρούς δακτυλίους στο εξάρτημα εκκένωσης με
λιπαντικό σιλικόνης και προσαρμόστε τη γωνία εκκένωσης στο εξάρτημα
εκκένωσης. Σταθεροποιήστε τη γωνία με πλαστικό κορδόνι (βλ. εικόνα Β).
3. Λιπάνετε το μεγάλο δακτύλιο στο εξάρτημα εκκένωσης και εισάγετε τη
διάταξη εκκένωσης στη δεξαμενή. Περιστρέψτε την ώστε τα εξαρτήματα
εκκένωσης και εξαερισμού να κοιτούν έξω από τη δεξαμενή (βλ. εικόνα C).
4. Χρησιμοποιώντας ένα κολλάρο, προσαρμόστε ένα σωλήνα εκκένωσης
1,5 ιντσών (38 mm) στο άκρο της γωνίας. Βεβαιωθείτε ότι ο (οι) αγωγός
(αγωγοί) εκκένωσης έχουν συνδεθεί σωστά με όλα τα εξαρτήματα
εκκένωσης.
5. Χρησιμοποιώντας ένα κολάρο, προσαρμόστε ένα σωλήνα εξαερισμού
0,625 ιντσών (16 mm) στο εξάρτημα εξαερισμού. Βεβαιωθείτε ότι ο
σωλήνας εξαερισμού έχει συνδεθεί σωστά στο εξάρτημα εξαερισμού.
ΕΓΚΑΤΑΣΤΑΣΗ
ΔΙΑΒΑΣΤΕ ΠΛΗΡΩΣ ΟΛΕΣ ΤΙΣ ΟΔΗΓΙΕΣ ΠΡΙΝ ΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ.
ΕΞΑΡΤΗΜΑ ΕΚΚΕΝΩΣΗΣ MSD ΓΙΑ ΦΟΡΗΤΕΣ ΤΟΥΑΛΕΤΕΣ ΣΕΙΡΑΣ
DOMETIC® 970
® Καταχωρημένο, ™ Εμπορικό Σήμα της Dometic Corporation
© Dometic Corporation
ΥΔΡΑΥΛΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ
A
Πλαστικό
κορδόνι
Γωνία εκκένωσης
Εξάρτημα εκκένωσης
Εξάρτημα
εξαερισμού
B
C
Δεξαμενή
Εξάρτημα
Εκκένωσης
MSD
EL

INSTALLATIE
ZORG ERVOOR DAT U DE INSTRUCTIES HELEMAAL HEBT DOORGELEZEN
VOORDAT U MET DE INSTALLATIE BEGINT.
MSD-AFVOERFITTING VOOR DRAAGBARE TOILETTEN UIT DE
DOMETIC® 970-SERIE
® Gedeponeerd ™ handelsmerk van Dometic Corporation
© Dometic Corporation
Slang ID
Afvoer 1,5 inch/ 38 mm
Ventilatie 0,625 inch/ 16 mm
LOODGIETERSPECIFICATIES
A
Wikkel
Adapter voor bochtafvoerpijp
Afvoertting
Ventilatietting
B
C
Afvaltank
MSD-
afvoerfitting
NL
OPMERKING: Het draagbare toilet uit de Dometic 970-serie moet per-
manent worden geïnstalleerd met vloerbevestigingshaken (385311564 of
860003853200056) voordat de MSD-afvoerfitting wordt gemonteerd. Houd
voor de MSD-afvoerfitting 2,75 inch (70 mm) vrij tussen de achterkant van
het toilet en de muur.
1. Verwijder de afvoerpijp uit de bovenkant van de afvaltank door de pijp
tegen de klok in te draaien totdat hij wordt ontgrendeld (zie afbeelding A)
en de pijp van de tank af te trekken.
2. Smeer twee kleine O-ringen op de afvoertting met siliconenvet en
bevestig de adapter voor de bochtafvoerpijp op de afvoertting. Maak de
adapter goed vast met een plastic wikkel (zie afbeelding B).
3. Smeer de grote O-ring op de afvoertting in en plaats de afvoertting op
de afvaltank. Draai de tting zodanig, dat de afvoer- en ventilatiettingen
van de tank afwijzen (zie afbeelding C).
4. Bevestig met behulp van de slangklem de afvoerpijp met ID 1,5 inch
(38 mm) over het uiteinde van de bochtafvoerpijp. Zorg ervoor dat de
afvoerpijp(en) goed op alle afvoerttingen zijn aangesloten.
5. Bevestig met behulp van de slangklem de ventilatieslang met ID 0,625
inch (16 mm) op de ventilatietting. Zorg ervoor dat de ventilatiepijp goed
op het doorloopgat van de ventilatietting is aangesloten.

INSTALLERING
LES INSTRUKSJONENE NØYE FØR INSTALLERING.
MSD-AVLØPSRØRDEL FOR DOMETIC® BÆRBARE TOALETTER I
970-SERIEN
® Registert; ™ Varemerke som tilhører Dometic Corporation
© Dometic Corporation
Slange ID
Avløp 38 mm
Ventilering 16 mm
RØRSPESIFIKASJONER
A
Strip
Adapter for avløpsvinkelrørdel
Avløpsrørdel
Ventileringsrørdel
B
C
Oppbevaringstank
MSD-
avløpsrørdel
NO
OBS: Dometic 970-serien med bærbare toaletter skal fastmonteres med
gulvmonteringsbraketter (385311564 or 860003853200056) før MSD-av-
løpsrørdelen installeres. Påse at det er 70 mm klaring mellom baksiden av
toalettet og veggen for å gi plass til MSD-avløpsrørdelen.
1. Fjern avløpstuten fra toppen av oppbevaringstanken ved å dreie den mot
klokken til den låses opp (se illustrasjon A) og trekk den ut av tanken.
2. Smør to små O-ringer på avløpsrørdelen med silikonsmøremiddel og fest
avløpsvinkelrøradapteren til avløpsrørdelen. Fest adapteren på plass med
en plaststrip (se illustrasjon B).
3. Smør den store O-ringen på avløpsrørdelen og før avløpsrørdelen inn i op-
pbevaringstanken. Roter den slik at avløps- og ventileringsrørdelene peker
bort fra tanken (se illustrasjon C).
4. Bruk slangeklemmen til å feste en 38 mm ID-avløpsslange over enden av
vinkelrøradapteren. Påse at avløpsslangen(e) festes godt til alle
avløpsrørdeler.
5. Bruk slangeklemmen til å feste en 16 mm ID-ventileringsslange til ventil-
eringsrøradapteren. Påse at ventileringsslangen festes godt til ventilering-
srørdelen.

УСТАНОВКА
ПЕРЕД УСТАНОВКОЙ ПОЛНОСТЬЮ ПРОЧТИТЕ ЭТИ ИНСТРУКЦИИ.
ОТВОДНЫЕ ФИТИНГИ MSD ДЛЯ ПЕРЕНОСНЫХ ТУАЛЕТОВ
DOMETIC® СЕРИИ 970
® Зарегистрировано; ™ Торговая марка корпорации Dometic Corporation
© Dometic Corporation
ID шланга
Отвод 1,5 дюйма / 38 мм
Выход 0,625 дюйма / 16 мм
ВОДОПРОВОДНАЯ СПЕЦИФИКАЦИЯ
A
Привязка
Отводной угловой переходник
Отводной фитинг
Вентиляционный
фитинг
B
C
Бак-накопитель
Отводной
фитинг MSD
RU
ПРИМЕЧАНИЕ. Перед установкой отводного фитинга MSD переносной туалет
серии Dometic 970 должен быть закреплен на постоянном месте с помощью
напольных монтажных скоб (385311564 или 860003853200056). Между задней
стенкой туалета и стеной необходимо оставить зазор в 2,75 дюйма (70 мм) для
монтажа отводного MSD фитинга.
1. Снимите отводной патрубок с верхней части бака-накопителя, поворачивая
его против часовой стрелки, пока не услышите щелчок, указывающий, что
патрубок откручен (см. рисунок А), и снимите его с бака.
2. Смажьте два маленьких уплотнительных кольца на отводном фитинге
силиконовой смазкой и подсоедините отводной угловой переходник
к отводному фитингу. Закрепите переходник на месте с помощью
пластиковой привязки (см. рисунок В).
3. Смажьте большое уплотнительное кольцо на отводном фитинге и вставьте
отводной фитинг в сборе в бак-накопитель. Поверните его таким образом,
чтобы отводной и вентиляционный фитинги были направлены в сторону от
бака (см. рисунок С).
4. Используя хомут для шлангов, присоедините 1,5-дюймовый (38 мм)
идентификационный отводной шланг к концу углового переходника.
Убедитесь, что отводные шланги плотно установлены на все отводные
фитинги.
5. Используя хомут для шлангов, присоедините 0,625-дюймовый (16 мм)
идентификационный вентиляционный шланг к вентиляционному фитингу.
Убедитесь, что вентиляционный шланг плотно установлен на сквозной
вентиляционный фитинг.

INSTALLATION
LÆS ALLE ANVISNINGER FØR INSTALLATIONEN AF DET MOBILE TOILET.
MONTERING AF MSD-AFLØB FOR MOBILE TOILETTER I
DOMETIC® 970-SERIEN
®-registreret; ™-varemærke tilhørende Dometic Corporation
© Dometic Corporation
Slanges indvendige
diameter
Aøb Indvendig diameter på
38 mm
Aftræk Indvendig diameter på
16 mm
SANITÆRE SPECIFIKATIONER
A
Strip
Aøbsvinkelrørsled
Aøbstting
Aftrækstting
B
C
Opbevaringstank
MSD-
afsløbsfitting
DA
BEMÆRK: Mobile toiletter i Dometic 970-serien bør være installeret
permanent med gulvmonteringsbeslag (385311564 eller 860003853200056)
før monteringen af MSD-fittingen. Hold en afstand på 70 mm mellem
toilettets bagside og væggen ved monteringen af MSD-afløbet.
1. Fjern aøbstuden øverst på opbevaringstanken ved at dreje den mod uret
indtil den oplåses (se illustration A) og træk den ud af tanken.
2. Smør to små O-ringe på aøbsttingen med silikonefedt, og sæt aøb-
svinkelrørsleddet på aøbsttingen. Sæt leddet på plads med en plaststrip
(se illustration B).
3. Smør den store O-ring på aøbsttingen, og sæt aøbsttingenheden
ned i opbevaringstanken. Drej den, så aøbsttingen og aftræksttingen
vender væk fra tanken (se illustration C).
4. Brug en slangeklemme til at fastgøre aøbsslangen, der har en indvendig
diameter på 38 mm, over enden af vinkelrørsleddet. Kontroller, at aøbss-
langerne sidder godt fast på alle aøbsttings.
5. Brug en slangeklemme til at fastgøre aftræksslangen, der har en indvendig
diameter på 16 mm, til aftræksttingen. Kontroller, at aftræksslangen sid-
der godt fast på aftræksttingen, der går gennem skroget.

A
B
C

A
B
C
