DOMUS LINE ICY User manual

ICY collection¹
Ref. 3471700_r3
Via Maestri del Lavoro, 1
33080 PORCIA _ PN _ Italy
phone [phone]
fax [phone]
e-mail [email protected]om
website www.domusline.com
MANUALE DI INSTALLAZIONE E USO
INSTALLATION MANUAL
INSTALLATIONSHANDBUCH
MANUEL D'INSTALLATION
MANUAL DE INSTALACIÓN
IT
EN
DE
FR
ES

Apparecchio in classe di protezione III. L'alimentazione deve essere fornita da un alimentatore di sicurezza.
Protection class III device. Power must be supplied by a safe power supply.
Appareil avec classe de protection III. L'alimentation doit être fournie par un transformateur de sécurité.
Leuchte mit Schutzklasse III. Die Stromversorgung muss mit einem Sicherheits-Anschlusskabel geliefert werden.
Sicurezza fotobiologica: L'apparecchio appartiene al gruppo di rischio 0 (ESENTE),secondo la norma EN62471.
Photobiologische sicherheit: Die Leuchte gehört zur Risikogruppe 0 (KEINE) gemäß EN-Norm 62471.
Photobiological safety: The device belongs to the risk 0 group (EXEMPT) in accordance with the EN62471.
Securite photobiologique: L'appareil fait partie du groupe de risque 0 (EXEMPT), conformément à la norme EN62471.
Il prodotto deve essere smaltito separatamente dai rifiuti urbani consegnandolo ai centri di raccolta previsti dalla normativa in vigore.
L'adeguata raccolta differenziata contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il reimpiego e/o il riciclo
dei materiali. Lo smaltimento abusivo comporta l'applicazione delle sanzioni amministrative previste dalla normativa vigente.
The product must be disposed of separately from urban waste, delivering it to the collection centres established by the prevailing standard.
Adequate sorted waste collection contributes to preventing negative effects on the environment and health and favours reuse and/or recycling
materials. Incorrect disposal of the product implies the application of the administrative sanctions envisaged by the prevailing regulation.
Die Leuchte muss getrennt vom Hausmüll entsorgt und entsprechend der geltenden Richtlinien, an den vorgesehenen Sammelstellen abgegeben werden. Die angemessene
getrennte Sammlung trägt dazu bei, eventuelle negative Auswirkungen auf die Umwelt und die Gesundheit zu vermeiden und die Wiederverwendung und/oder das Recycling der
Materialien zu begünstigen. Die unsachgemäße Entsorgung bringt die Anwendung administrativer Strafen mit sich, die in den geltenden Richtlinien vorgesehen sind.
Le produit doit être collecté séparément et non jeté avec les déchets ménagers en le portant dans les déchetteries prévues par la réglementation en vigueur. Un tri sélectif
approprié contribue à éviter des possibles effets négatifs sur l'environnement et sur la santé et favorise la réutilisation et/ou le recyclage des matériaux. L'élimination abusive
entraîne l'application des sanctions administratives prévues par la réglementation en vigueur.
Apparecchio per sola installazione in ambiente interno.
Device only for indoor installation.
L'appareil doit être uniquement installé à l'intérieur.
Leuchte nur für die Installation im Innenbereich.
Aparato de clase de protección III. La alimentación debe realizarse mediante un alimentador seguro.
Seguridad fotobiológica: El aparato pertenece al grupo de riesgo 0 (EXENTO) según la norma EN62471.
Se debe desechar el producto de forma separada de los residuos urbanos; se lo debe entregar en los centros de recolección previstos por la norma en vigor. La recolección
diferenciada adecuada contribuye a evitar posibles efectos negativos en el medioambiente y en la salud y favorece la reutilización y/o el reciclaje de los materiales. Si se lo desecha
en forma abusiva tendrá como consecuencia la aplicación de sanciones administrativas previstas por la normativa vigente.
Aparato para un solo uso en un ambiente interior.

Fig 1
L
L - 5mm
R5
23mm
Ø 8mm Min. 12mm
+0,5 - 0

Fig 2
L - 5mm
Min. 12mm
Ø 8mm
23mm +0,5
- 0
R5
L

Fig 3
A
A
B
C
Fig 4

Fig 5
DE
suggestion max 10cm
100cm
Detection area
Area di rilevamento Top view
vista dall’alto
~160cm
~100cm
~220cm
max.10cm
Fig 7
Fig.6
suggestion max 10cm
WARNING
detection field must not be
obstructed by shelves or
object positioned too
close of the sensor
~220cm

INSTALLATION MANUAL EN
The parts of the installation and use manual common to all
models relate to the ICY model, or the configuration of the
device that does not incorporate a switch or sensor.
INSTALLATION:
– The ICY is a lighting profile for installation in built-in recesses.
Recess measurements corresponding to the designs in figure 1
and figure 2 are indicative and may vary depending on the
application and the assembly plan material.
– The ICY can be installed using the lighting profile power cable
in axial (figure 1) or radial (figure 2) position with respect to
the assembly plan. For installation using the power cables in
axial position, a hole measuring ø ≥ 8mm must be drilled, as
shown in the example in figure 1. For installation using the
power cables in radial position, a hole measuring ø ≥ 8mm
must be drilled, as shown in the example in figure 2. In
terms of specific requirements, it is possible to drill the
power cable outlet hole in other positions, provided they
do not affect the integrity of the cable and/or connector
installed on it.

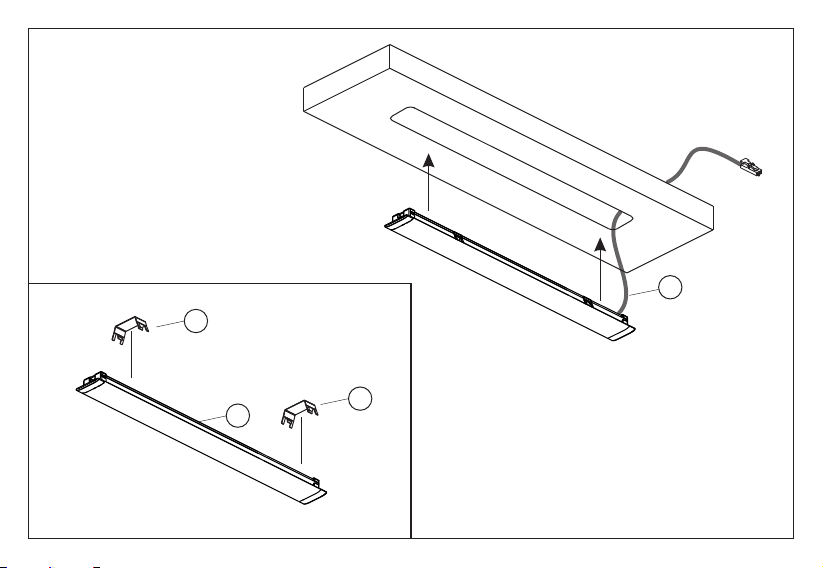

– Position the supporting springs (A) provided in the
package by applying light pressure to the aluminium profile
(B), as indicated in figure 3.
– Feed the power cable (C) into the hole and install the
lighting profile by applying light pressure until it is seated
in the recess, as shown in figure 4.
¹ This installation manual contains instructions valid for all
configurations of the ICY device
WARNING:
Safety is guaranteed if these instructions are followed and
therefore they must be kept. Installation may require the
involvement of qualified personnel. Before proceeding with
installation of the device ensure that the environmental
conditions are in compliance with and suitable for the
product characteristics. Before any operation on the device
disconnect mains power.
CONFIGURATION:
Instructions for installation and use contained in this manual
are valid for several configurations of the ICY device, for
which there are differences. The ICY TD (Touch-Dimmer)
model refers to the configuration of the device that includes a
dimmable electronic switch. The ICY IFR (PIR Sensor) model
refers to the configuration of the device that includes an
electronic presence-detecting sensor.
The ICY TW (Tunable White) models refer to the
configurations of the devices that have a built-in LED source
with dynamic light colour adjustment. for correct operation
of the ICY TW devices they must be connected exclusively to
an adjustment system supplied by DOMUS Line such as
MAGIC BOX, MAGIC TUNE, TOUCH TW, etc., sold separately.
For more detailed information on DOMUS Line Tunable White
adjustment system characteristics and models go to
www.domusline.com or contact us.

INSTALLATION MANUAL EN
- If more than one device must be connected to the power supply
unit ensure that the total sum of the power absorbed by the
devices (check the plate data shown on the product label) does
not exceed the maximum power permitted both by the dynamic
adjustment system and by the Converter.
- DOMUS Line guarantees the product only if powered with
Converters and dynamic light adjustment systems supplied by us.
HOW DOES THE ICY HE TD (TOUCH-DIMMER)
WORK?
– The ICY TD includes an electronic dimmer switch that can
be switched on and off and that can adjust light intensity

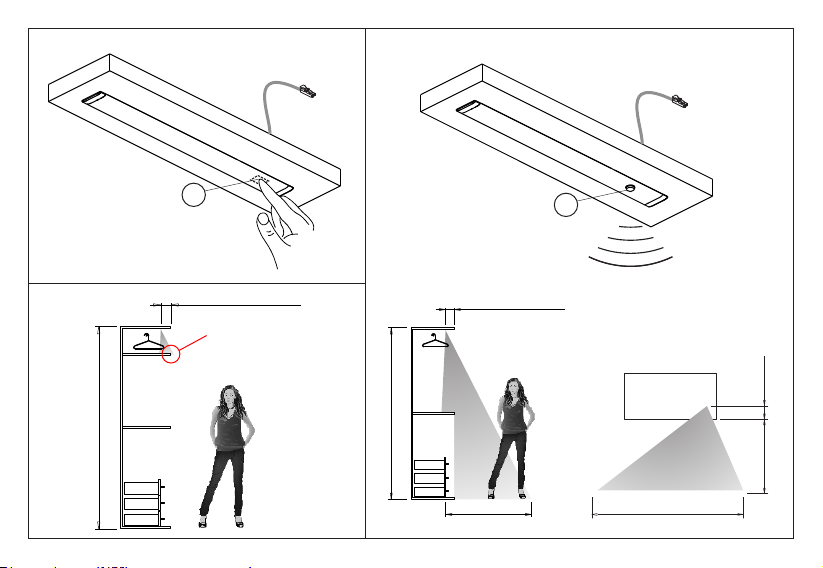

– The device is simply switched on and off by quickly
touching its screen, under wich the switch (D) is placed,
which is always located at the end of the profile (figure 5).
– A prolonged touch can increase or decrease the device’s
brightness and a short flash of the device indicates that its
maximum brightness has been obtained.
– The brightness level obtained will be recalled until the next
adjustment.
– The ICY TD device has a safety program that switches itself
off after 18 hours of continuous operation.
WARNING:
This device must be connected directly to the electricity
power supply and must never be connected downstream of
other electronic switches, or near to electromagnetic sources.
CONNECTING THE DEVICE TO THE POWER SUPPLY _ static
light configuration
– Connect the device power cable to an appropriate (check
plate data printed on the product label) safe power supply
with stabilised voltage (not included) with power 10% higher
than the total load.
- If more than one device must be connected to the power
supply ensure that the total sum of the power absorbed by
the devices (check the plate data shown on the product
label) does not exceed the maximum power permitted by
the Converter.
- DOMUS Line guarantees the product only if powered with a
Converter supplied by us.
CONNECTING THE DEVICE TO THE POWER SUPPLY _ Tunable
White dynamic light configuration
- Connect the ICY TW power supply cable to one of the light colour
dynamic adjustment systems (for example MAGIC TUNE, TOUCH
TW, etc., sold separately) and with power at least 10% greater
than the total load. For the total load calculation check plate data
printed on the product label.
- For installation and operation of the light colour dynamic
adjustment system see the specific item's manual.
- Then connect the light colour dynamic adjustment system to a
safe power supply with 24Vdc stabilised voltage (sold separately)
and with power at least 10% higher than the total load. For the
total load calculation check plate data printed on the product
label.

INSTALLATION MANUAL EN
WARNING:
The Led MODULE, the power supply cable or any switch used,
are not replaceable, therefore in case of damage the device
must be entirely substituted.
WARRANTY:
The warranty on the device is valid only if powered by a
power supply provided by DOMUS Line. The warranty’s
general terms and conditions for this device are available at
www.domusline.com
HOW DOES THE ICY IFR WORK?
– The ICY IFR includes an electronic presence-detecting sensor
that can automatically switch on and off the lighting profile.
– The sensor (E) detects temperature changes combined with the
movement of people, animals and objects with a temperature of
36°C, within the range as indicated in figure 7. In this case the
sensor is activated and turns on the device, which remains in
operation for approximately 30 seconds. After that, if no other
changes are detected, it turns off automatically.
– Detection field must not be obstructed by shelves or object
positioned too close of the sensor (fig.6)
WARNING:
– This device must be connected directly to the power supply
and must never be connected downstream of other
electronic switches or be close to electromagnetic sources or
heat sources, and must not be exposed to direct light.
– The ICE IFR functions normally 40 seconds after it is first
switched on. During the 40-second start-up phase, the
sensor automatically sets up the device by detecting the
installation conditions. This is why it is necessary to wait until
the procedure is completed before using the device normally.
– The device must not be installed with the sensor close to
electromagnetic sources or heat sources, and must not be
exposed to direct light.
– Significant changes in temperature, or the movement of
objects within the sensor detection “cone” caused, for
example, by air conditioning units, fans, smoke and steam,
may stop the sensor device from functioning properly.

INSTALLATIONSHANDBUCH DE
Montageanleitung, die alle Modelle gemeinsam haben, nehmen
Bezug auf das Modell ICY bzw. auf die Modelle, die keinen
Schalter oder Sensor integriert hat.
INSTALLATION:
– ICY ist ein Lichtprofil zum Einbau in einer Fräßun. Die Maße
der Fräßung bezüglich der Zeichnungen der Abb. 1 und 2 sind
Richtwerte und können je nach Anwendung und dem Material
der Montagefläche variieren.
– ICY kann mit dem Stromkabel für das Lichtprofil in axialer
(Abb. 1) oder radialer (Abb. 2) Position zur Montagefläche
installiert werden. Für Installationen mit Stromkabel in axialer
Position eine Bohrung mit ø ≥ 8mm ausführen (Abb. 1).Für
Installationen mit Stromkabel in radialer Position eine Bohrung
auf der Montagefläche mit ø ≥ 8mm ausführen (Abb. 2). Je
nach den spezifischen Anforderungen kann eine Bohrung für
den Austritt des Stromkabels in anderen Positionen ausgeführt
werden, sofern diese nicht die Funktionstüchtigkeit des Kabels
und/oder des installierten Steckverbinders beeinträchtigen.
– Leicht auf die in der Verpackung enthaltenen Haltefedern (A)
drücken, um sie auf dem Aluprofil (B) zu befestigen (Abb. 3).
– Das Stromkabel (C) in die Bohrung einführen, dann das
Lichtprofil vorsichtig ganz in die Bohrung drücken (Abb. 4).
STROMANSCHLUSS DER LEUCHTE – Ausführung mit statischem
Licht
– Das Netzkabel des Geräts an ein Sicherheitsnetzteil (nicht
inbegriffen) mit angemessener konstanter Spannung (die am
Etikett des Produkts angegebenen Auslegungsdaten prüfen)
anschließen, dessen Leistung die Gesamtlast um 10 %
überschreitet.
¹ Diese Montageanleitung enthält Anweisungen, die für alle
Ausführungen der ICY-Leuchte gelten.
HINWEIS:
Die Sicherheit wird nur gewährleistet, wenn diese Anweisungen
befolgt werden. Sie sind daher aufzubewahren. Für die Montage
kann qualifiziertes Personal erforderlich sein. Vor der
Montageder Leuchte sicherstellen, dass die
Umgebungsbedingungen konform und geeignet für die
Produktmerkmale sind. Vor jeder Arbeit an der Leuchte, die
Netzspannung trennen.
AUSFÜHRUNGEN:
Die Gebrauchs- und Montageanweisungen in dieser Anleitung
gelten für mehrere Ausführungen der Leuchte ICY, die sich
voneinander unterscheiden. Das Modell ICY TD (Touch-Dimmer)
bezieht sich auf das Modell, die einen elektronischen Schalter
mit Dimmer-Funktion integriert hat. Das Modell ICY IFR (PIR-
Sensor) bezieht sich auf das Model, das einen elektronischen
Bewegungssensor integriert hat.
Die Modelle ICY TW (Tunable White) beziehen sich auf die
Leuchtenausführungen, die mit einer LED-Lichtquelle mit
dynamischer Lichtfarbenregelung ausgestattet sind. Für den
einwandfreien Betrieb dürfen die Leuchten ICY TW
ausschließlich an ein von DOMUS Line geliefertes
Regelungssystem wie z. B. MAGIC BOX, MAGIC TUNE, TOUCH
TW usw. (separat zu bestellen) angeschlossen werden. Für
detaillierte Informationen zu den Eigenschaften und Modellen
der Tunable-White-Regelungssysteme von DOMUS Line
besuchen Sie die Website www.domusline.com oder
kontaktieren Sie uns. Die Teile dieser Gebrauchs- und

INSTALLATIONSHANDBUCH DE
- Die von DOMUS Line gewährte Garantie gilt nur, wenn das
Produkt mit von Domus Line gelieferten Stromrichtern und
Systemen zur dynamischen Lichtfarbenregelung gespeist wird.
WIE ICY TD (TOUCH-DIMMER) FUNKTIONIERT:
– ICY TD steht für eine Ausführung, die einen elektrischen
Schalter mit Dimmer-Funktion integriert hat, der das
Einschalten, das Ausschalten und die Regulierung der
Lichtintensität ermöglicht.
– Das Ein- und Ausschalten der Leuchte erfolgt einfach durch ein
schnelles Berühren der Abdeckung, unter dem sich der
Schalter (D) befindet, der sich immer am Profilende befindet
(Abb. 5)
– Ein längeres Berühren ermöglicht die Regulierung der
Lichtintensität, die erhöht oder gemindert wird. Ein kurzes
Blinken der Leuchte zeigt an, das die maximale Lichtstärke
erreicht wurde.
– Die erreichte Lichtstärke wird bis zur nächsten Regulierung
gespeichert.
– Die Leuchte verfügt über ein Sicherheitsprogramm, das
ICY TD nach 18 Stunden Dauerfunktion ausschaltet.
ACHTUNG:
Diese Leuchte muss direkt mit dem elektronischen
Vorschaltgerät verbunden werden und darf nie am Ende einer
Reihe anderer elektronischer Schalter oder in Nähe von
elektromagnetischen Quellen verbunden werden.
- Soll mehr als ein Gerät an das Netzteil angeschlossen werden,
sicherstellen, dass der Gesamtwert der von den Geräten
aufgenommenen Leistung den maximal zulässigen Wert des
Stromrichters nicht überschreitet (siehe Auslegungsdaten am
Produktetikett).
- Die von Domus Line gewährte Garantie gilt nur, wenn das
Produkt über einen von Domus Line gelieferten Stromrichter
gespeist wird.
STROMANSCHLUSS DER LEUCHTE – Ausführung mit
dynamischem Licht, Tunable White
- Das Netzteil von ICY TW an ein System zur dynamischen
Lichtfarbenregelung anschließen (z. B. MAGIC TUNE, TOUCH
TW usw. separat zu bestellen), dessen Leistung die Gesamtlast
um mindestens 10 % überschreitet. Zur Berechnung der
Gesamtlast die Auslegungsdaten am Etikett des Produkts
prüfen.
- Für die Montage und den Gebrauch des Systems zur
dynamischen Lichtfarbenregelung wird auf die Anleitung des
betreffenden Artikels verwiesen.
- Das System zur dynamischen Lichtfarbenregelung an ein
Sicherheitsnetzteil mit konstanter 24Vdc-Spannung (separat zu
bestellen) anschließen, dessen Leistung die Gesamtlast um
mindestens 10 % überschreitet. Zur Berechnung der
Gesamtlast die Auslegungsdaten am Etikett des Produkts
prüfen.
- Muss mehr als eine Leuchte an das Netzteil angeschlossen
werden, sicherstellen, dass der Gesamtwert der von den
Geräten aufgenommenen Leistung (Auslegungsdaten am
Produktetikett prüfen) den sowohl vom Regelungssystem als
auch vom Stromrichter zulässigen Gesamtwert nicht
überschreitet.

INSTALLATIONSHANDBUCH DE
Gegenständen innerhalb des Erkennungskegels des Sensors,
die beispielsweise durch Klimaanlagen, Luftventilatoren, Rauch,
Dampf etc. verursacht werden, können das korrekte
Funktionieren des Gerätesensors beeinträchtigen.
WARNUNG!:
Das LED-Modul, das Netzkabel oder andere Schalter, kann nicht
ausgetauscht werden, damit im Falle einer Beschädigung muss
die Leuchte komplett ersetzt werden.
GARANTIE:
Die Garantie auf die Leuchte ist nur gültig, wenn es mit einem
Netzteil der Firma DOMUS Line gespeist wird. Die allgemeinen
Garantiebedingungen dieser Leuchte stehen auf
www.domusline.com zur Verfügung.
WIE ICY HE IFR FUNKTIONIERT:
– ICY IFR steht für eine Ausführung, die einen elektrischen
Bewegungssensor integriert hat, der das automatische Ein- und
Ausschalten des Lichtprofils ermöglicht.
– Der Sensor (E) erkennt Temperaturwechsel in Verbindung mit
der Bewegung von Personen, Tieren und Gegenständen mit
einer Temperatur von circa 36 °C innerhalb des in Abbildung 7
angegebenen Aktionsradius. In diesem Fall aktiviert sich der
Sensor und schaltet die Leuchte ein, die für circa 30 Sekunden
in Funktion bleibt.
Danach schaltet sie sich wieder aus, wenn keine weiteren
Bewegungen festgestellt werden.
– Das Erkennungsfeld darf nicht von Regalen oder Objekten zu
nah am Sensor behindert werden (Abb.6)
ACHTUNG:
– Diese Leuchte muss direkt mit dem elektronischen
Vorschaltgerät verbunden werden und darf nie am Ende einer
Reihe anderer elektronischer Schalter, in Nähe von
elektromagnetischen Quellen oder Wärmequellen
angeschlossen werden oder dem direktem Licht ausgesetzt
werden.
– Das reguläre Funktionieren von ICY IFR ist circa 40 Sekunden
nach dem ersten Einschalten möglich, während derer der
Sensor ein automatisches Setup durchführt, bei dem er die
Einbaubedingungen feststellt.
Es ist daher notwendig, das Ende dieses Prozesses abzuwarten,
bevor man die Leuchte normal verwendet.
– Die Leuchte darf nicht mit dem Sensor in der Nähe von
elektromagnetischen Quellen, Wärmequellen oder
direktenLichtstrahlen installiert werden.
– Erhebliche Temperaturveränderungen oder die Bewegung von

MANUEL D'INSTALLATION FR
¹ Ce manuel d'installation contient des indications valables
pour tous les types d'appareils ICY
MISE EN GARDE:
Il est important pour la sécurité des personnes de suivre ces
instructions et de les conserver. L'installation peut exiger la
participation de personnel qualifié. Avant de procéder à
l'installation de l'appareil veiller à ce que les conditions
environnementales soient conformes et appropriées aux
caractéristiques du produit. Avant toute intervention sur
l'appareil, couper la tension du secteur.
CONFIGURATIONS:
Les instructions concernant l’installation et l’utilisation
contenues dans ce manuel sont valables pour plusieurs
configurations de l’appareil
ICY comprenant différents modèles.
Le modèle ICY TD (Touch-Dimmer) se réfère à la configuration
de l’appareil équipé d’un interrupteur électronique dimmable.
Le modèle ICY IFR (PIR Sensor) se réfère à la configuration de
l’appareil équipé d’un capteur électronique de présence.
Les modèles ICY TW (Tunable White) correspondent aux types
d'appareils équipés d'une lumière DEL avec réglage dynamique
de la lumière ; pour bien fonctionner, les appareils ICY TW
devront être reliés exclusivement à un système de réglage
fourni par DOMUS Line, tel que MAGIC BOX, MAGIC TUNE,
TOUCH TW, etc. ; fournis séparément. Pour des informations
détaillées sur les caractéristiques et les modèles des systèmes
de réglage Tunable White de DOMUS Line, consulter le site
www.domusline.com ou nous contacter.
Les sections de ce manuel d’installation et d’utilisation
communes à toutes les modèles font référence au modèle ICY
ainsi qu’à la configuration de l’appareil non doté d’un
interrupteur ou d’un capteur.
INSTALLATION:
– ICY est un profilé lumineux encastrable par fraisage. Les
dimensions du fraisage de la figure 1 et 2 sont données à titre
indicatif et peuvent varier selon l’application et le matériel du
plan de montage.
– ICY peut être installlé à l’aide du câble d’alimentation du
profilé lumineux en position axiale (fig. 1) ou radiale (fig. 2)
conformément au plan de montage. Concernant l’installation
avec câble d’alimentation en position axiale, percer un trou de
ø ≥ 8mm comme indiqué dans l’exemple figure 1.
Concernant l’installation avec câble d’alimentation en position
radiale, percer un trou sur le plan de montage de ø ≥ 8mm
comme indiqué dans l’exemple figure 2. Pour toute
configuration particulière, il est toutefois possible de percer un
trou de sortie du câble d’alimentation dans d’autres positions
afin de ne pas détériorer le câble et/ou le connecteur pré-
installé.
– Appliquer, en appuyant légèrement, les ressorts de maintien
(A) fournis sur le profilé en aluminium (B) comme indiqué
figure 3.
– Insérer le câble d’alimentation (C) dans la cavité puis installer
le profilé lumineux en effectuant une légère pression jusqu’à
insertion totale par fraisage comme indiqué figure 4.

MANUEL D'INSTALLATION FR
couleur de la lumière à un transformateur de sécurité d'une
tension constante de 24 Vdc (fourni séparément) et d'une
puissance supérieure d'au moins 10 % à la charge totale. Pour
calculer la charge totale, contrôler les caractéristiques
techniques imprimées sur la plaque du produit.
- S'il est nécessaire de brancher plusieurs appareils au groupe
d'alimentation, veiller à ce que la somme des puissances
absorbées par les appareils (contrôler les caractéristiques
techniques reportées sur la plaque du produit) ne dépasse pas
la puissance maximale admise aussi bien par le système de
réglage dynamique que par le convertisseur.
- DOMUS Line garantit le produit uniquement si ce dernier est
alimenté par son convertisseur et ses propres systèmes de
réglage dynamique.
COMMENT FONCTIONNE ICY TD (TOUCH-DIMMER)
– ICY TD indique une configuration de l’appareil équipé d’un
interrupteur électronique dimmable qui permet la mise en
marche, l’arrêt et le réglage de l’intensité lumineuse.
– La mise en marche et l’arrêt de l’appareil s’effectuent
simplement en effleurant l’écran sous lequel est placé
l’interrupteur (D) toujours situé à l’extrémité du profilé (fig. 5).
– Une pression prolongée permet de régler l’intensité lumineuse en
l’augmentant ou en la diminuant. Un bref clignotement de
l’appareil indique que la luminosité a atteint son niveau maximal.
– Le niveau de luminosité obtenu sera mémorisé jusqu’au prochain
réglage.
– L’appareil est doté d’un programme de sécurité qui éteint ICY TD
après 18 heures de fonctionnement continu.
BRANCHEMENT DE L'APPAREIL À L'ALIMENTATION _ type
d'appareil à lumière statique
- Relier le câble d'alimentation de l'appareil à un transformateur
de sécurité (non inclus) à tension constante approprié
(contrôler les caractéristiques techniques reportées sur la
plaque du produit), d'une puissance de 10 % supérieure à la
charge totale.
- S'il est nécessaire de brancher plusieurs appareils au
transformateur, veiller à ce que la somme totale des
puissances absorbées par les appareils (contrôler les
caractéristiques techniques reportées sur la plaque du produit)
ne dépasse pas la puissance maximale admise par le
convertisseur.
- DOMUS Line garantit le produit si ce dernier est uniquement
alimenté par ses propres convertisseurs.
BRANCHEMENT DE L'APPAREIL À L'ALIMENTATION _ type
d'appareil à lumière dynamique Tunable White
- Brancher le câble d'alimentation de l'appareil ICY TW à l'un
des systèmes de réglage dynamique de la couleur de la
lumière (par exemple MAGIC TUNE ou TOUCH TW ; fournis
séparément), avec une puissance d'au moins 10 % supérieure
à la charge totale. Pour calculer la charge totale, contrôler les
caractéristiques techniques imprimées sur la plaque du
produit.
- Pour l'installation et l'utilisation du système de réglage
dynamique de la couleur de la lumière, consulter l'article
correspondant dans le manuel.
- Ensuite, brancher le système de réglage dynamique de la

MANUEL D'INSTALLATION FR
d’installation. Il est par conséquent nécessaire d’attendre que la
procédure soit entièrement finalisée avant d’utiliser
normalement l’appareil.
– L’appareil ne doit pas être installé si le capteur est situé à
proximité de sources électromagnétiques, de sources de chaleur
ou exposé directement à la lumière.
– Des variations importantes de température, ou des
mouvements d’objets à l’intérieur du cône de détection du
capteur, causés par exemple par les dispositifs d’air conditionné,
de ventilation de l’air, fumée, vapeur, etc… peuvent altérer le
bon fonctionnement du capteur de l’appareil.
ATTENTION:
Le module LED, le câble d'alimentation et l' interrupteur
électronique de cet appareil ne peuvent être remplacé et donc
en cas de panne ce dernier devra être intégralement remplacé.
GARANTIE:
La garantie de cet appareil est valable uniquement si ce dernier
est alimenté par un transformateur fourni par DOMUS Line. Les
conditions générales de garantie de cet appareil sont disponibles
sur le site www.domusline.com
ATTENTION:
Cet appareil doit être connecté directement au transformateur
électronique et ne doit jamais être connecté à l’aval d’autres
interrupteurs électroniques ou à proximité de sources
électromagnétiques.
COMMENT FONCTIONNE ICY HE IFR:
– ICY IFR indique une configuration de l’appareil équipé d’un
capteur électronique de présence qui permet la mise en marche
et l’arrêt automatique du profilé lumineux.
– Le capteur (E) détecte les changements de température liés aux
mouvements d’individus, d’animaux et d’objets d’une température
de 36°C environ à l’intérieur d’un rayon d’action comme indiqué
figure 7. Dans ce cas, le capteur se met en marche en maintenant
l’appareil allumé pendant environ 30 secondes. Passé ce délai, en
l’absence de nouveaux mouvements, il s’éteint automatiquement.
– Le champ de détection ne doit pas être obstrué par des
étagères ou des objets trop près du capteur (fig.6).
ATTENTION:
– Cet appareil doit être connecté directement au transformateur
électronique et ne doit jamais être connecté à l’aval d’autres
interrupteurs électroniques, à proximité de sources
électromagnétiques, sources de chaleur ou exposé
directement à la lumière.
– Le fonctionnement normal de ICY IFR se déclenche 40
secondes environ après avoir été allumé pour la première
fois.Durant ce laps de temps, le capteur effectue une
configuration automatique en détectant les conditions

MANUAL DE INSTALACIÓN ES
Las partes de este manual de instalación y uso comunes para
todos los modelos hacen referencia al modelo ICY, es decir, a la
configuración del dispositivo que no incorpora ningún interruptor
o sensor.
INSTALACIÓN:
– ICY es un perfil luminoso empotrable. Las dimensiones de los
taladros que aparecen en los dibujos de las figuras 1 y 2 son
indicativas, y pueden variar dependiendo de la aplicación y el
material de la superficie de montaje.
– ICY se puede instalar con el cable de alimentación del perfil
luminoso en posición axial (fig. 1) o radial (fig. 2) con respecto a
la superficie de montaje. Para la instalación con el cable de
alimentación en posición axial, perforar un agujerode ø ≥ 8mm,
como se muestra en el ejemplo de la figura 1. Para la instalación
con el cable de alimentación en posición radial, perforar un
agujero en la superficie de montaje de ø ≥ 8 mm, como se
muestra en el ejemplo de la figura 2. No obstante, en el caso de
que se deban cumplir requisitos específicos, es posible practicar
el orificio de salida del cable de alimentación en otras
posiciones, siempre que no se perjudique la integridad del cable
y/o del conector instalado sobre el mismo.
– Colocar, con una ligera presión, los resortes de apoyo (A)
suministrados en el embalaje sobre el perfil de aluminio (B),
como se indica en la figura 3.
– Introducir el cable de alimentación (C) en el orificio e instalar a
continuación el perfil luminoso aplicando una ligera presión
hasta su completa introducción en el hueco taladrado, como se
muestra en la figura 4.
¹ Este manual de instalación contiene indicaciones válidas
para todas las configuraciones del aparato ICY
ATENCION:
La seguridad está garantizada si se siguen éstas instrucciones.
La instalación puede requerir la participación de personal
cualificado. Antes de proceder con la instalación del dispositivo,
asegúrese de que las condiciones ambientales son las adecuadas
para el producto. Antes de cualquier operación hay que
comprobar que la red eléctrica esté desconectada.
CONFIGURACIONES
Las instrucciones de instalación y uso incluidas en este manual
son válidas para múltiples configuraciones del dispositivo ICY,
entre las cuales existen algunas diferencias. El modelo ICY TD
(Touch-Dimmer) hace referencia a la configuración del dispositivo
que incorpora un interruptor electrónico regulable. Por su parte,
el modelo ICY IFR (PIR Sensor) se corresponde con la
configuración del dispositivo que incorpora un sensor electrónico
de presencia.
Los modelos ICY TW (Tunable White) hacen referencia a las
configuraciones de los aparatos que integran un foco LED con
regulación dinámica del color de la luz; para un correcto
funcionamiento los aparatos ICY TW deben conectarse
exclusivamente a un sistema de regulación suministrado por
DOMUS Line como por ejemplo MAGIC BOX, MAGIC TUNE,
TOUCH TW, etc. proporcionado de forma separada. Para
informaciones detalladas acerca de las características y modelos
de los sistemas de regulación Tunable White de DOMUS Line,
consulta la página web www.domusline.com o contáctenos.

MANUAL DE INSTALACIÓN ES
- En caso de tener que conectar más de un aparato al grupo de
alimentación, asegurarse de que la suma total de las potencias
recibidas por los aparatos (controlar los datos de la placa de
características que aparecen en la etiqueta del producto) no
supere la máxima admitida por el convertidor.
- Domus Line cubre la garantía solo si se emplea el convertidor y
los sistemas de regulación dinámica de la luz proporcionados
como suministro eléctrico.
CÓMO FUNCIONA ICY TD (TOUCH-DIMMER)?
– ICY TD hace referencia a una configuración del dispositivo que
integra un interruptor electrónico regulable que permite el
encendido, el apagado y la regulación de la intensidad luminosa.
– El encendido y apagado de la luminaria se realiza de manera
muy sencilla tocando rápidamente la parte de la pantalla del
dispositivo que se encuentra sobre el interruptor (D), siempre
posicionado en el extremo del perfil (fig. 5).
– Un toque prolongado permite ajustar la intensidad luminosa
para aumentarla o disminuirla. Un breve destello de toda la
unidad indica que se ha alcanzado la luminosidad máxima.
– El nivel de luminosidad fijado se memorizará hasta el siguiente
ajuste.
– El dispositivo cuenta con un programa de seguridad que apaga
la luminaria ICY TD al cabo de 18 horas de funcionamiento
ininterrumpido.
ATENCIÓN:
Este aparato debe conectarse directamente al adaptador
electrónico y nunca debe ser conectado a continuación de otros
interruptores electrónicos o cerca de fuentes de campos
electromagnéticos.
CONEXIÓN DEL APARATO AL SUMINISTRO ELÉCTRICO_
configuración de luz estática
- Conectar el cable de alimentación del aparato a un
alimentador (no incluido) de seguridad con una tensión
constante apropiada (controlar los datos de la placa de
características en la etiqueta del producto); potencia 10%
superior a la carga total.
- En caso de tener que conectar más de un aparato de
alimentación, asegurarse de que la suma total de las potencias
recibidas por los aparatos (controlar los datos de la placa de
características que aparecen en la etiqueta del producto) no
supere la máxima admitida por el convertidor.
Domus Line cubre la garantía solo si se emplea el convertidor
proporcionado como suministro eléctrico.
CONEXIÓN DEL APARATO AL SUMINISTRO ELÉCTRICO_
configuración de luz dinámica Tunable White
- Conectar el cable de alimentación de ICY TW a uno de los
sistemas de regulación dinámica del color de la luz (por ejemplo,
MAGIC TUNE, TOUCH TW, etc. suministrados por separado) y
con una potencia de al menos 10% más de la carga total. Para el
cálculo de la carga total hay que controlar los datos de la placa
de características impresa en la etiqueta del producto.
- Para la instalación y uso del sistema de regulación dinámica del
color de la luz consultar el manual del artículo específico.
Conectar entonces el sistema de regulación dinámico del color
de la luz a un alimentador de seguridad con una tensión
constante de 24Vdc (suministrado por separado) y con una
potencia de al menos 10% más de la carga total. Para el cálculo
de la carga total hay que controlar los datos de la placa de
características impresa en la etiqueta del producto.

MANUAL DE INSTALACIÓN ES
– Los cambios significativos de temperatura o el movimiento de
objetos dentro del área de detección del sensor causados, por
ejemplo, por sistemas de aire acondicionado, ventiladores,
humo, vapor, etc., pueden alterar el correcto funcionamiento
del sensor del dispositivo.
PRECAUCIÓN:
El módulo LED, el cable de alimentación y cualquier
interruptor electrónico de éste aparato no se sustituye y por
lo tanto en caso de fallo debe reemplazarse toda la unidad.
GARANTÍA:
La garantía del aparato es válida solamente si se lo alimenta con
un alimentador proporcionado por DOMUS Line. Las condiciones
generales de garantía de este aparato están a disposición en
www.domusline.com
CÓMO FUNCIONA ICY IFR?
– ICY IFR hace referencia a una configuración del dispositivo que
incorpora un sensor electrónico de presencia, el cual permite el
encendido y apagado automático del perfil luminoso.
– El sensor (E) detecta los cambios de temperatura relacionados
con el movimiento, dentro de su radio de acción, de personas,
animales y objetos con una temperatura aproximada de 36 °C,
como se indica en la figura 7. En este caso, el sensor se activa y
enciende el dispositivo, el cual permanecerá encendido durante
unos 30 segundos, al cabo de los cuales se apagará
automáticamente si no se detecta más movimiento.
– El campo de detección no debe estar obstruida por los
estantes o los objetos demasiado cerca del sensor (fig.6).
ATENCIÓN:
– Este aparato debe conectarse directamente al adaptador
electrónico y nunca debe conectarse a continuación de otros
interruptores electrónicos o cerca de fuentes de campos
electromagnéticos o fuentes de calor, y tampoco debe
exponerse a la luz directa.
– ICE IFR está disponible para su funcionamiento normal al cabo
de unos 40 segundos desde el momento en que se enciende
por primera vez, periodo durante el cual el sensor realiza una
verificación automática detectando las condiciones de
instalación. Por lo tanto, hay que esperar a que termine este
proceso antes de poder utilizar el dispositivo con normalidad.
– La unidad no se debe instalar con el sensor cerca de fuentes de
campos electromagnéticos, fuentes de calor o expuesto a rayos
de luz directa.

MANUALE DI INSTALLAZIONE E USO IT
Le parti di questo manuale di installazione e uso comuni a
tutti i modelli fanno riferimento al modello ICY, ovvero alla
configurazione dell'apparecchio che non integra nessun
interruttore o sensore.
INSTALLAZIONE:
- ICY è un profilo luminoso per installazione ad incasso in fresata.
Le misure della fresata relative ai disegni della figura 1 e figura 2
sono indicative e possono variare in relazione all'applicazione e
al materiale del piano di montaggio.
- ICY può essere installato con il cavo di alimentazione del profilo
luminoso in posizione assiale (fig. 1) o radiale (fig. 2) rispetto al
piano di montaggio. Per installazioni con il cavo di alimentazione
in posizione assiale praticare un foro di ø ≥ 8mm come
indicato nell'esempio in figura 1.
Per installazioni con il cavo di alimentazione in posizione
radiale praticare un foro sul piano di montaggio di ø ≥ 8mm
come indicato nell'esempio in figura 2. In relazione a
specifiche esigenze è tuttavia possibile praticare il foro di
uscita del cavo di alimentazione in altre posizioni purché non
pregiudichino l'integrità del cavo e/o del connettore su di esso
installato.
- Applicare, con una leggera pressione, le molle di supporto (A)
fornite in confezione, sul profilo in alluminio (B) come indicato
in figura 3.
- Inserire il cavo di alimentazione (C) nel foro e quindi installare
il profilo luminoso effettuando una leggera pressione fino al
completo inserimento in fresata come indicato in figura 4.
¹ Questo manuale di installazione contiene indicazioni valide
per tutte le configurazioni dell'apparecchio ICY
AVVERTENZE:
La sicurezza è garantita se si seguono queste istruzioni e
pertanto è necessario conservarle. L'installazione può
richiedere il coinvolgimento di personale qualificato. Prima di
procedere all'installazione dell'apparecchio assicurarsi che le
condizioni ambientali siano conformi e idonee alle
caratteristiche del prodotto. Prima di ogni operazione
sull'apparecchio, disinserire la tensione di rete.
CONFIGURAZIONI:
Le istruzioni per l'installazione e l'uso contenute in questo
manuale sono valide per più configurazioni dell'apparecchio
ICY tra le quali vi sono delle differenze. Il modello ICY TD
(Touch-Dimmer) si riferisce alla configurazione
dell'apparecchio che integra un interruttore elettronico
dimmerabile. Il modello ICY IFR (PIR Sensor) si riferisce alla
configurazione dell'apparecchio che integra un sensore
elettronico di presenza.
I modelli ICY TW (Tunable White) si riferiscono alle
configurazioni degli apparecchi che integrano un sorgente
LED con regolazione dinamica del colore della luce; per un
corretto funzionamento gli apparecchi ICY TW dovranno
essere collegati esclusivamente ad un sistema di regolazione
fornito da DOMUS Line quale ad esempio MAGIC BOX, MAGIC
TUNE, TOUCH TW, ecc. forniti separatamente. Per
informazioni dettagliate su caratteristiche e modelli dei
sistemi di regolazione Tunable White di DOMUS Line consulta
il sito www.domusline.com o contattaci.

MANUALE DI INSTALLAZIONE E USO IT
almeno del 10% superiore al carico totale. Per il calcolo del
carico totale controllare il dato di targa stampato
sull'etichetta del prodotto.
- Nel caso in cui si debba collegare più di un apparecchio al
gruppo di alimentazione, assicurarsi che la somma totale
delle potenze assorbite dagli apparecchi (controllare i dati
targa riportati sull'etichetta del prodotto), non superi quella
massima ammessa sia dal sistema di regolazione dinamica
sia dal Converter.
- DOMUS Line garantisce il prodotto solo se alimentato con
Converter e sistemi di regolazione dinamica della luce di
propria fornitura.
COME FUNZIONA ICY TD (Touch-Dimmer)
- ICY TD indica una configurazione dell'apparecchio che integra
un interruttore elettronico dimmerabile il quale consente
accensione, spegnimento e regolazione dell'intensità
luminosa.
- L'accensione e lo spegnimento dell'apparecchio avvengono
semplicemente con un rapido tocco dello schermo
dell'apparecchio sotto il quale è posto l'interruttore (D) che si
trova sempre all'estremità del profilo (fig. 5).
- Un tocco prolungato permette di regolare l'intensità
luminosa aumentandola o diminuendola. Un breve
lampeggio dell'intero apparecchio indica il raggiungimento
della massima luminosità.
- Il livello di luminosità ottenuto sarà memorizzato fino alla
successiva regolazione.
- L'apparecchio è provvisto di un programma di sicurezza che
spegne ICY TD dopo 18 ore di funzionamento continuo.
CONNESSIONE DELL'APPARECCHIO ALL'ALIMENTAZIONE _
configurazione a luce statica
- Collegare il cavo di alimentazione dell’apparecchio ad un
alimentatore (non incluso) di sicurezza in tensione costante
appropriato (controllare i dati targa riportati sull’etichetta
del prodotto), con potenza 10% superiore al carico totale.
Per il calcolo del carico totale controllare il dato di targa
stampato sull'etichetta del prodotto.
- Nel caso in cui si debba collegare più di un apparecchio
all'alimentatore, assicurarsi che la somma totale delle
potenze assorbite dagli apparecchi (controllare i dati targa
riportati sull'etichetta del prodotto), non superi quella
massima ammessa dal Converter.
- DOMUS Line garantisce il prodotto solo se alimentato con
Converter di propria fornitura.
CONNESSIONE DELL'APPARECCHIO ALL'ALIMENTAZIONE _
configurazione a luce dinamica Tunable White
- Collegare il cavo di alimentazione dei ICY TW ad uno dei
sistemi di regolazione dinamica del colore della luce (ad
esempio MAGIC TUNE, TOUCH TW, ecc. forniti
separatamente) e con una potenza almeno del 10%
superiore al carico totale. Per il calcolo del carico totale
controllare il dato di targa stampato sull'etichetta del
prodotto.
- Per l'installazione e uso del sistema di regolazione dinamica
del colore della luce consultare il manuale dello specifico
articolo.
- Collegare quindi il sistema di regolazione dinamico del
colore della luce ad un alimentatore di sicurezza in tensione
costante a 24Vdc (fornito separatamente) e con una potenza
