DOMUS LINE POLAR SE User manual

Ref. 3485000_ r1
POLAR SE
POLAR XS SE
POLAR SE SDM
POLAR SE WHC2
DOMUS Line Srl
Via Maestri del Lavoro, 1
33080 PORCIA _ PN _ Italy
phone
fax
e-mail
website
0039 0434 595911
0039 0434 923345
[email protected]om
www.domusline.com
MANUALE DI INSTALLAZIONE E USO
INSTALLATION MANUAL
INSTALLATIONSHANDBUCH
MANUEL D'INSTALLATION
MANUAL DE INSTALACIÓN
IT
EN
DE
FR
ES

Apparecchio in classe di protezione III. L'alimentazione deve essere fornita da un alimentatore di sicurezza.
Protection class III device. Power must be supplied by a safe power supply.
Appareil avec classe de protection III. L'alimentation doit être fournie par un transformateur de sécurité.
Leuchte mit Schutzklasse III. Die Stromversorgung muss mit einem Sicherheits-Anschlusskabel geliefert werden.
Il prodotto deve essere smaltito separatamente dai rifiuti urbani consegnandolo ai centri di raccolta previsti dalla normativa in vigore.
L'adeguata raccolta differenziata contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il reimpiego e/o il riciclo
dei materiali. Lo smaltimento abusivo comporta l'applicazione delle sanzioni amministrative previste dalla normativa vigente.
The product must be disposed of separately from urban waste, delivering it to the collection centres established by the prevailing standard.
Adequate sorted waste collection contributes to preventing negative effects on the environment and health and favours reuse and/or recycling
materials. Incorrect disposal of the product implies the application of the administrative sanctions envisaged by the prevailing regulation.
Die Leuchte muss getrennt vom Hausmüll entsorgt und entsprechend der geltenden Richtlinien, an den vorgesehenen Sammelstellen abgegeben werden. Die angemessene
getrennte Sammlung trägt dazu bei, eventuelle negative Auswirkungen auf die Umwelt und die Gesundheit zu vermeiden und die Wiederverwendung und/oder das Recycling der
Materialien zu begünstigen. Die unsachgemäße Entsorgung bringt die Anwendung administrativer Strafen mit sich, die in den geltenden Richtlinien vorgesehen sind.
Le produit doit être collecté séparément et non jeté avec les déchets ménagers en le portant dans les déchetteries prévues par la réglementation en vigueur. Un tri sélectif
approprié contribue à éviter des possibles effets négatifs sur l'environnement et sur la santé et favorise la réutilisation et/ou le recyclage des matériaux. L'élimination abusive
entraîne l'application des sanctions administratives prévues par la réglementation en vigueur.
Aparato de clase de protección III. La alimentación debe realizarse mediante un alimentador seguro.
Se debe desechar el producto de forma separada de los residuos urbanos; se lo debe entregar en los centros de recolección previstos por la norma en vigor. La recolección
diferenciada adecuada contribuye a evitar posibles efectos negativos en el medioambiente y en la salud y favorece la reutilización y/o el reciclaje de los materiales. Si se lo desecha
en forma abusiva tendrá como consecuencia la aplicación de sanciones administrativas previstas por la normativa vigente.
Sicurezza fotobiologica: L'apparecchio appartiene al gruppo di rischio 0 (ESENTE),secondo la norma EN62471.
Photobiologische sicherheit: Die Leuchte gehört zur Risikogruppe 0 (KEINE) gemäß EN-Norm 62471.
Photobiological safety: The device belongs to the risk 0 group (EXEMPT) in accordance with the EN62471.
Securite photobiologique: L'appareil fait partie du groupe de risque 0 (EXEMPT), conformément à la norme EN62471.
Apparecchio per sola installazione in ambiente interno.
Device only for indoor installation.
L'appareil doit être uniquement installé à l'intérieur.
Leuchte nur für die Installation im Innenbereich.
Seguridad fotobiológica: El aparato pertenece al grupo de riesgo 0 (EXENTO) según la norma EN62471.
Aparato para un solo uso en un ambiente interior.

POLAR SE
A
B
A
B
POLAR XS SE

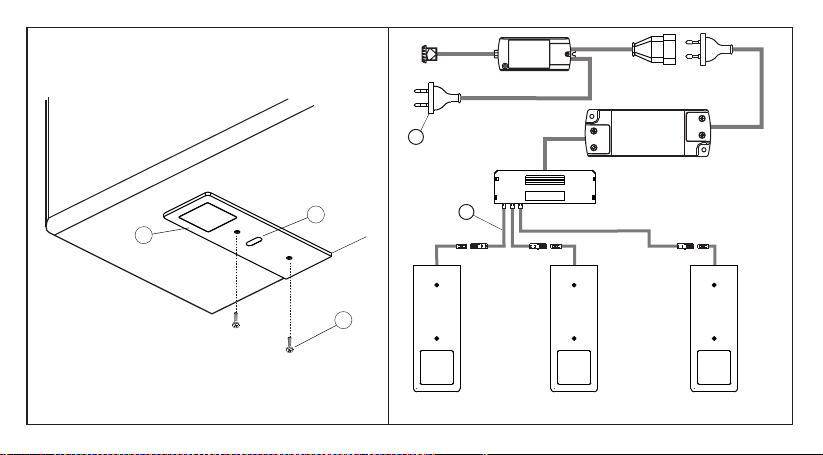

Fig 1 Fig 2

POLAR SE SDM
A
C
B
Fig 3 Fig 4
Converter
Switch
E
D
POLAR SE POLAR SE POLAR SE

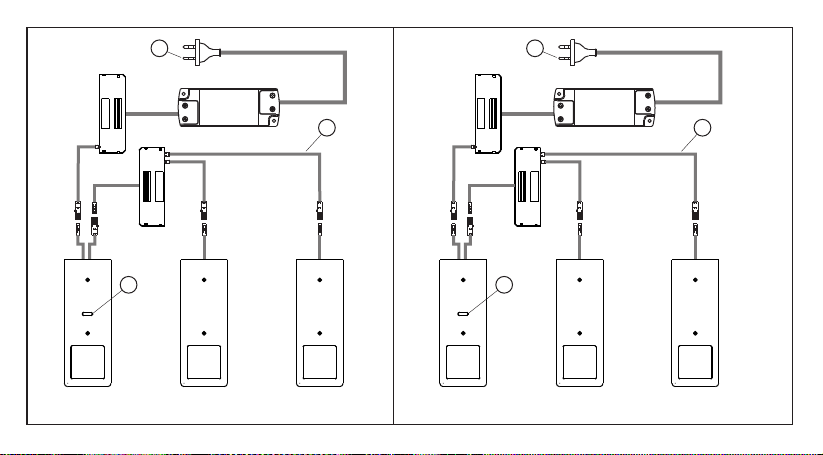

Fig 5 Fig 6
Converter
E
D
POLAR SE SDM
C
POLAR SE POLAR SE POLAR SE WHC2
SDM
POLAR SE
WHC2
POLAR SE
WHC2
Converter
E
D
C

INSTALLATION MANUAL EN
- Connect the spotlights to the adaptor and using the extensions
provided in the pack (D) following the wiring diagram:
- SLAVE: (fig.4) (without switch)
- SDM: (fig.5) (TOUCH SENSOR master)
- WHC2: (fig.6) (TOUCH SENSOR change colour master)
- Connect the feeder plug (E) to an AC outlet 230V 50/60Hz.
- Connect the device power cable to an appropriate (check plate data
printed on the product label) safe power supply with stabilized
voltage (not included) with power 10% higher than the total load.
- If more than one device must be connected to the power supply
ensure that the total sum of the power absorbed by the devices
(check the plate data shown on the product label) does not exceed
the maximum power permitted by the Converter.
OPERATION POLAR SE SDM:
Switching on and off takes place by simply approaching the sensitive
IR switch (C), keeping a steady hand, faced with the same, you can
adjust the intensity of light.
A short flash of the light indicates the achievement of maximum
brightness.
WARNING:
Safety is guaranteed if these instructions are followed and therefore
they must be kept. Installation may require the involvement of
qualified personnel. Before proceeding with installation of the device
ensure that the environmental conditions are in compliance with and
suitable for the product characteristics. Before any operation on the
device disconnect mains power.
CONFIGURATION:
Instructions for installation and use contained in this manual are valid
for several configurations of the POLAR SE device, for which there are
differences. POLAR SE SDM (touch sensor) model refers to the
configuration of the device that includes a dimmable electronic
switch.
POLAR SE and POLAR XS SE model refers to the configuration of the
device that does not incorporate any switch or sensor.
INSTALLATION:
POLAR SE, POLAR SE SDM and POLAR XS SE unit are recommended
for installation under wall units or shelves. Installation can be done
with the power cable to the light positioned axially or radially with
regard to the fitting plan.
- Fix the screws (B) supplied in the holes of the unit (A) as indicated in
Fig. 1,2,3.

INSTALLATION MANUAL EN
WARNING:
The Led MODULE, the power supply cable or any switch used, are not
replaceable, therefore in case of damage the device must be entirely
substituted.
WARRANTY:
The warranty on the device is valid only if powered by a power supply
provided by DOMUS Line. The warranty's general terms and
conditions for this device are available at www.domusline.com
The luminosity level obtained will be saved until the next adjustment.
The output cable of POLAR SE SDM can handle a load of max. 72W @
24VDC included the absorption of the device figure 4.
OPERATION POLAR SE:
POLAR SE (F) is a switch-free spotlight, then it must be turned on via
a remote switch that can be placed on the POLAR SE SDM (wired in
the MASTER version) as shown in figure 4 or it can be assigned to a
separate switch connected to the primary of the converter as shown
in figure 3, or to a remote socket where to connect the converter.
ATTENTION: POLAR SE SDM must be connected directly to the
electronic feeder and it must not be connected after other electronic
switches.
The sensor must not be installed near electromagnetic sources, heat
sources or exposed to direct sunlight.
WHC VERSION OPERATION (colour change):
POLAR SE WHC2 has a light source with 2 selectable colour
temperatures (3000-4000K). To select, proceed as follows:
Move the hand quickly across the sensor (C) 3 times, with the lamp
on, to select the required colour temperature.

INSTALLATIONSHANDBUCH DE
Leuchten (A), wie in Abbildung 1,2,3 angegeben.
- Verbindung der Strahler mit einem Verlängerungskabel siehe (D) mit
den Steckerteilen (siehe Anschlussplan):
- SLAVE: (Abb.4) (ohne Schalter)
- SDM: (Abb.5) (TOUCH SENSOR Master)
- WHC2: (Abb.6) (TOUCH SENSOR farbe ändern Master)
- den Stecker (E) des Konverters an einer Wechselstrom-Steckdose
anschließen 230V 50/60Hz.
- POLAR SE: ausschließlich an einen Konverter mit einer konstanten
24-Vdc-Spannung (separat zu bestellen) und einer Leistung
anschließen, die die Gesamtlast um mindestens 10 % überschreitet.
Zur Berechnung der Gesamtlast die Auslegungsdaten am Etikett der
Leuchte prüfen.
- Soll mehr als eine Leuchte an den Konverter angeschlossen werden,
sicherstellen, dass der Gesamtwert die von den Leuchten
aufgenommene Leistung den maximal zulässigen Wert des LED-
Konverters nicht überschreitet (siehe Auslegungsdaten am
Produktetikett).
BETRIEB vom POLAR SE SDM:
Ein-und Ausschalten erfolgt durch einfache Annäherung an den
sensiblen IR-Schalter (C),mit ruhiger Hand, durch bleibende Hand vor
dem Sensor kann die Intensität des Lichts verändert werden. Ein kurzes
Blinken der Leuchte zeigt die Erreichung der maximalen Helligkeit an.
WARNHINWEISE
Die Sicherheit ist garantiert, wenn diese Anweisungen befolgt werden,
die daher aufbewahrt werden müssen. Die Installation kann den
Einsatz von Fachpersonal erfordern. Vor der Installation der Leuchte
sicherstellen, dass die Umgebungsbedingungen für die Eigenschaften
des Produktes angemessen und geeignet sind. Vor jeder Arbeit mit der
Leuchte, die Netzspannung trennen.
AUSFÜHRUNGEN:
Die Gebrauchs- und Montageanweisungen in dieser Anleitung gelten
für mehrere Ausführungen der Leuchte POLAR SE, die sich
voneinander unterscheiden.
Das Modell POLAR SE SDM (TOUCH SENSOR) bezieht sich auf die
Ausführung mit einem elektronischen Schalter mit Dimmer-Funktion.
Das Modell POLAR SE und POLAR SE SDM hat keinen Schalter oder
Sensor eingebaut hat.
INSTALLATION:
Für die Leuchten POLAR SE, POLAR SE SDM und POLAR SE XS wird
eine Montage unter einem Hängeschrank oder einer Konsole
empfohlen. Die Montage kann sowohl mit Netzkabel des Strahlers in
Längs- als auch in radialer Position zur Montagefläche erfolgen.
- Fixieren Sie die mitgelieferten Schrauben (B) in den Bohrungen der

INSTALLATIONSHANDBUCH DE
FUNKTIONSWEISE WHC-VERSION (Farbe ändern):
POLAR SE WHC2 verfügt über eine Lichtquelle mit 2 wählbaren
Farbtemperaturen (3000-4000K). Um diese Auswahl zu treffen, wie
folgt vorgehen:
Bei eingeschalteter Lampe 3 schnelle Handbewegungen vor dem
Sensor (C) ausführen. Auf diese Weise kann die gewünschte
Farbtemperatur ausgewählt werden.
WARNUNG!:
Das LED-Modul, das Netzkabel oder andere Schalter, kann nicht
ausgetauscht werden, damit im Falle einer Beschädigung muss die
Leuchte komplett ersetzt werden.
GARANTIE:
Die Garantie auf diese Leuchten ist nur gültig, wenn diese mit einem
Konverter der Firma DOMUS Line verbunden werden. Die allgemeinen
Garantiebedingungen dieser Leuchten stehen auf
www.domusline.com zur Verfügung.
Das erreichte Helligkeitsniveau wird bis zur nächsten Einstellung
gespeichert.
Der Ausgang (output cable) des POLAR SE SDM kann eine maximale
Last von 72W@24Vdc einschließlich der Stromaufnahme steuern
(abb.5).
BETRIEB POLAR SE:
POLAR SE (F) ist eine Leuchte ohne Schalter, daher muss das
Einschalten über einen Extraschalter
erfolgen, der sich am POLAR SE SDM (mit Verkabelung der Ausführung
MASTER) wie in Abbildung 5 gezeigt befinden kann, oder über einen
eigenen Schalter, der an die Primärspannung des Konverters
angeschlossen wird, wie in Abbildung 4 gezeigt, oder über eine
gesteuerte Steckdose, an die der Konverter angeschlossen wird.
ACHTUNG: POLAR SE SDM muss direkt mit dem elektronischen LED-
Konverter verbunden werden und benötigt somit keinen anderen
elektronischen Schalter.
Der Sensor darf nicht in Nähe von elektromagnetischen Quellen oder
Hitzequellen installiert und keinem direkten Licht ausgesetzt werden.

MANUEL D'INSTALLATION FR
- Visser les vis (B) fournies dans les orifices de l'appareil (A), comme
indiqué sur la figure 1,2,3.
- Effectuer le branchement électrique des spots à l'alimentateur au
besoin en utilisant les rallonges fournies en dotation (D) en
respectant le schéma de connexion:
- SLAVE: (fig.4) (sans interrupteur)
- SDM: (fig.5) (touch-led dimmer master)
- WHC2: (fig.6) (touch-led dimmer changer de couleur master)
- Raccorder la fiche (E) du câble d'alimentation du transformateur à
une prise de courant alternatif 230V 50/60Hz.
- Brancher l'appareil POLAR SE uniquement à un transformateur de
sécurité d'une tension constante de 24 Vdc (fourni séparément) et
d'une puissance supérieure d'au moins 10 % à la charge totale. Pour
calculer la charge totale, contrôler les caractéristiques techniques
imprimées sur la plaque du produit.
- S'il est nécessaire de brancher plusieurs appareils au transformateur,
veiller à ce que la somme totale des puissances absorbées par les
appareils (contrôler les caractéristiques techniques reportées sur la
plaque du produit) ne dépasse pas la puissance maximale admise par
le convertisseur.
AVERTISSEMENT
La sécurité est garantie à condition de suivre les présentes
instructions, c'est pourquoi il est important de bien les conserver.
Cette installation peut nécessiter l'intervention de personnes
qualifiées. Avant toute installation, s'assurer que l'environnement
prévu soit conforme et adapté aux caractéristiques du produit. Avant
toute intervention, couper l'alimentation électrique.
CONFIGURATIONS:
Les instructions concernant l'installation et l'utilisation contenues
dans ce manuel sont valables pour plusieurs configurations de
l'appareil POLAR SE comprenant différents modèles.
Le modèle POLAR SE SDM (Touch-LED-Dimmer) se réfère à la
configuration de l'appareil équipé d'un interrupteur électronique
dimmable.
Le modèle de POLAR SE et POLAR XS SE se réfère à la configuration
du dispositif qui ne comporte pas un interrupteur ou un capteur
INSTALLATION:
L'appareil POLAR SE et POLAR XS SE est recommandé pour une
installation sous ameublement mural ou sous étagère. L'installation
peut être effectuée avec le câble d'alimentation du spot en position
axiale ou radiale en fonction du plan de montage.

MANUEL D'INSTALLATION FR
FONCTIONNEMENT VERSION WHC (changement de couleur):
POLAR SE WHC2 dispose d'une source lumineuse avec 2 températures
de couleur sélectionnables (3000-4000 K). Pour effectuer cette
sélection, procéder comme suit :
Effectuer 3 mouvements rapides de la main devant le capteur (C) avec
lampe allumée, ce qui permettra de sélectionner la température de
couleur souha
ATTENTION:
Le module LED, le câble d'alimentation et l' interrupteur électronique
de cet appareil ne peuvent être remplacé et donc en cas de panne ce
dernier devra être intégralement remplacé.
GARANTIE:
La garantie de cet appareil est valable uniquement si ce dernier est
alimenté par un transformateur fourni par DOMUS Line. Les conditions
générales de garantie de cet appareil sont disponibles sur le site
www.domusline.com
FONCTIONNEMENT POLAR SE SDM:
Activation et désactivation se déroule en approchant simplement le
commutateur IR sensible ©, garder une main ferme, face à la même,
vous pouvez régler l'intensité de la lumière. Un bref flash de la
lumière indique la réalisation d'une luminosité maximale.
Le niveau de luminosité obtenu sera mémorisé jusqu'au prochain
réglage.
La sortie (output cable) du POLAR SE SDM peut commander une
charge maximum de 72W à 24Vdc, incluant l'absorption de l'appareil
(fig.5).
FONCTIONNEMENT POLAR SE:
Le POLAR SE (F) est une lampe sans interrupteur. Par conséquent,
l'allumage passe par uninterrupteur déporté pouvant se trouver sur
le POLAR SE SDM (câblé en version MAÎTRE) comme illustré sur la
figure 5 ou pouvant être assigné à uninterrupteur séparé branché sur
le module principal du convertisseur comme illustré sur la figure 4, ou
à une prise commandée sur laquelle brancher le convertisseur.
ATTENTION: POLAR SE SDM doit être réuni directement à l'alimenteur
électronique et il ne faut jamais être réuni après autres interrupteurs
électroniques.
Le capteur ne doit pas être installé à proximité de sources
électromagnétiques ou de chaleur, ou exposé directement à la lumière.

MANUAL DE INSTALACIÓN ES
- Fijar los tornillos (B) suministrados en los agujeros del aparato (A)
como se indica en la figura 1,2,3.
- Efectúe la conexión eléctrica de los focos al alimentador utilizando si
es necesario los cables alargadores suministrados (D), respetando el
esquema de conexión:
- SLAVE: (fig.4) (sin interruptor)
- SDM: (fig.5) (TOUCH SENSOR master)
- WHC2: (fig.6) (TOUCH SENSOR cambiar el color con la función
master)
- Conecte la clavija (E) del cable de alimentación del transformador a
una toma de corriente alterna 230V 50/60Hz.
- Conectar POLAR SE únicamente a un alimentador de seguridad con
tensión constante de 24 Vdc (suministrado por separado) y con una
potencia de al menos 10% más en relación a la carga total. Para el
cálculo de la carga total hay que controlar los datos de la placa de
características impresa en la etiqueta del producto.
- En caso de tener que conectar más de un aparato de alimentación,
asegurarse de que la suma total de las potencias recibidas por los
aparatos (controlar los datos de la placa de características que
aparecen en la etiqueta del producto) no supere la máxima admitida
por el convertidor.
ADVERTENCIA
La seguridad está garantizada si se siguen estas instrucciones, por lo
tanto es necesario conservarlas. La instalación puede requerir la
participación de personal cualificado. Antes de proceder a la
instalación del dispositivo hay que asegurarse de que las condiciones
del lugar sean adecuadas e idóneas con las características del
producto. Antes de manipular el aparato desconectar la tensión de
red.
CONFIGURACIONES
Las instrucciones de instalación y uso incluidas en este manual son
válidas para múltiples configuraciones del dispositivo
POLAR SE, entre las cuales existen algunas diferencias. El modelo
POLAR SE SDM (IR SENSOR) hace referencia a la configuración del
dispositivo que incorpora un interruptor electrónico regulable.
El modelo POLAR SE y POLAR XS SE refiere a la configuración del
dispositivo que no incorpore cualquier conmutador o sensor.
INSTALACIÓN:
El aparato POLAR SE y POLAR XS SE se aconseja para una instalación
bajo armarios o repisas. La instalación se puede llevar a cabo tanto
con el cable de alimentación del foco en posición axial como radial en
comparación con la superficie de montaje.

MANUAL DE INSTALACIÓN ES
FUNCIONAMIENTO VERSIÓN WHC (cambia color):
POLAR SE WHC2 dispone de una fuente luminosa con 2 temperaturas
de color seleccionables (3000-4000K). Para efectuar dicha selección,
proceda de la siguiente manera:
Efectúe 3 movimientos rápidos de la mano frente al sensor (C) con la
lámpara encendida, de esta manera se puede seleccionar la
temperatura de color deseada.
PRECAUCIÓN:
El módulo LED, el cable de alimentación y cualquier interruptor
electrónico de éste aparato no se sustituye y por lo tanto en caso de
fallo debe reemplazarse toda la unidad.
GARANTÍA:
La garantía del aparato es válida solamente si se lo alimenta con un
alimentador proporcionado por DOMUS Line. Las condiciones
generales de garantía de este aparato están a disposición en
www.domusline.com
FUNCIONAMIENTO POLAR SE SDM:
El encendido y apagado del aparato simplemente llevando la mano al
interruptor IR-sensibles ©, manteniendo una mano firme al frente de
la misma, se puede ajustar la intensidad de la luz. Un breve destello
de la luz pública indica la consecución de la máxima luminosidad.
El nivel de luminosidad ajustado quedará memorizado hasta la
próxima regulación.
La salida (output cable) del POLAR SE SDM puedecontrolar una carga
de máx. 72W @ 24Vdc incluido la absorción del aparato (fig.5).
FUNCIONAMIENTO POLAR SE:
POLAR SE (F) es un foco desprovisto de interruptor, por lo que para
encenderlo es necesario utilizar un interruptor remoto que puede
estar presente en el POLAR SE SDM (cableado en versión MASTER)
como se representa en la figura 5 o bien un interruptor separado
conectado en el primario del convertidor como se representa en la
figura 4, o a una toma controlada en la que se conecta el convertidor.
ATENCIÓN: POLAR SE SDM tiene que ser conectado directamente al
alimentador electrónico y no tiene que ser conectado nunca después
de otros interruptores electrónicos.
El sensor no debe instalarse cerca de fuentes electromagnéticas, de
fuentes de calor o expuesto directamente a la luz del sol.

L'installazione può essere effettuata sia con il cavo di alimentazione
del faretto in posizione assiale che radiale rispetto al piano di
montaggio.
- Fissare le viti (B) in dotazione sui fori dell'apparecchio (A) come
indicato nelle figura 1,2,3.
- Eseguire il collegamento elettrico dei faretti all'alimentatore
utilizzando le prolunghe (D) fornite in confezione e rispettando i
seguenti schemi di collegamento:
- SLAVE: (fig.4) (senza interruttore)
- SDM: (fig.5) (TOUCH SENSOR con funzione master)
- WHC2: (fig.6) (TOUCH SENSOR CAMBIA COLORE con funzione
master)
- Collegare la spina (E) dell'alimentatore ad una presa di corrente
alternata 230V 50/60Hz.
- Collegare POLAR SE solo ad un alimentatore di sicurezza in tensione
costante a 24Vdc (fornito separatamente) e con una potenza almeno
del 10% superiore al carico totale. Per il calcolo del carico totale
controllare il dato di targa stampato sull'etichetta del prodotto.
- Nel caso in cui si debba collegare più di un apparecchio
all'alimentatore, assicurarsi che la somma totale delle potenze
assorbite dagli apparecchi (controllare i dati targa riportati
sull'etichetta del prodotto), non superi quella massima ammessa dal
Converter.
AVVERTENZA
La sicurezza è garantita se si seguono queste istruzioni e pertanto è
necessario conservarle. L'installazione può richiedere il
coinvolgimento di personale qualificato. Prima di procedere
all'installazione dell'apparecchio assicurarsi che le condizioni
ambientali siano conformi e idonee alle caratteristiche del prodotto.
Prima di ogni operazione sull'apparecchio, disinserire la tensione di
rete.
CONFIGURAZIONI:
Le istruzioni per l'installazione e l'uso contenute in questo manuale
sono valide per più configurazioni dell'apparecchio POLAR SE tra le
quali vi sono delle differenze.
Il modello POLAR SE SDM (Touch-Dimmer) si riferisce alla
configurazione dell'apparecchio che integra un interruttore
elettronico dimmerabile.
Le parti di questo manuale di installazione e uso comuni a tutti i
modelli fanno riferimento ai modelli POLAR SE e POLAR XS SE, ovvero
alla configurazione degli apparecchi che non integrano nessun
interruttore o sensore.
INSTALLAZIONE:
L'apparecchio POLAR SE e POLAR XS SE sono consigliati per una
installazione sotto pensile o sotto mensola.
MANUALE DI INSTALLAZIONE E USO IT

MANUALE DI INSTALLAZIONE E USO IT
FUNZIONAMENTO VERSIONE WHC2 (cambia colore):
POLAR SE WHC2 dispone di una sorgente luminosa con 2
temperature colore selezionabili (3000-4000K). Per effettuare tale
selezione procedere nel seguente modo:
Effettuare 3 movimenti rapidi della mano di fronte al sensore (C) a
lampada accesa , in questo modo si può selezionare la temperatura
colore desiderata.
ATTENZIONE:
Il modulo LED, il cavo di alimentazione e qualunque interruttore
elettronico di questo apparecchio non sono sostituibili e pertanto in
caso di guasto l'intero apparecchio dovrà essere sostituito.
GARANZIA:
La garanzia sull'apparecchio è valida solo se alimentato con un
alimentatore fornito da DOMUS Line. Le condizioni generali di
garanzia di questo apparecchio sono disponibili sul sito
www.domusline.com
FUNZIONAMENTO POLAR SE SDM:
L'accensione e lo spegnimento dell'apparecchio avviene
semplicemente avvicinando la mano all'interruttore sensibile IR (C),
mantenendo la mano ferma di fronte allo stesso, si può regolare
l'intensità della luce. Un breve lampeggio del faretto indica il
raggiungimento della massima luminosità.
Il livello di luminosità ottenuto sarà memorizzato fino alla successiva
regolazione.
L'uscita (output cable) del POLAR SE SDM può pilotare un carico di
max. 72W @ 24Vdc incluso l'assorbimento dell'apparecchio (fig.5,6).
FUNZIONAMENTO POLAR SE:
POLAR SE (F) è un faretto privo di interruttore, quindi l'accensione
dello stesso deve avvenire tramite un'interruttore remoto che può
essere presente sul POLAR SE SDM (cablato in versione MASTER)
come rappresentato in figura 5 oppure può essere affidata ad
un'interruttore separato collegato sul primario del converter come
rappresentato in figura 4, o ad una presa comandata sulla quale
collegare il converter.
ATTENZIONE: POLAR SE SDM deve essere collegato direttamente
all'alimentatore e non a valle di altri interruttori elettronici.
Non installare mai l'apparecchio vicino a fonti elettromagnetiche, a
fonti di calore o con il sensore esposto direttamente alla luce.

DOMUS Line Srl
Via Maestri del Lavoro, 1
33080 PORCIA _ PN _ Italy
phone
fax
e-mail
website
0039 0434 595911
0039 0434 923345
[email protected]om
www.domusline.com
