DOMUS LINE MISS User manual

MISS
Ref. 3478500_r3
DOMUS Line Srl
Via Maestri del Lavoro, 1
33080 PORCIA _ PN _ Italy
phone
fax
e-mail
website
0039 0434 595911
0039 0434 923345
[email protected]om
www.domusline.com
MANUALE DI INSTALLAZIONE E USO
INSTALLATION MANUAL
INSTALLATIONSHANDBUCH
MANUEL D'INSTALLATION
MANUAL DE INSTALACIÓN
IT
EN
DE
FR
ES

Apparecchio in classe di protezione III. L'alimentazione deve essere fornita da un alimentatore di sicurezza.
Protection class III device. Power must be supplied by a safe power supply.
Appareil avec classe de protection III. L'alimentation doit être fournie par un transformateur de sécurité.
Leuchte mit Schutzklasse III. Die Stromversorgung muss mit einem Sicherheits-Anschlusskabel geliefert werden.
Sicurezza fotobiologica: L'apparecchio appartiene al gruppo di rischio 0 (ESENTE),secondo la norma EN62471.
Photobiologische sicherheit: Die Leuchte gehört zur Risikogruppe 0 (KEINE) gemäß EN-Norm 62471.
Photobiological safety: The device belongs to the risk 0 group (EXEMPT) in accordance with the EN62471.
Securite photobiologique: L'appareil fait partie du groupe de risque 0 (EXEMPT), conformément à la norme EN62471.
Il prodotto deve essere smaltito separatamente dai rifiuti urbani consegnandolo ai centri di raccolta previsti dalla normativa in vigore.
L'adeguata raccolta differenziata contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il reimpiego e/o il riciclo
dei materiali. Lo smaltimento abusivo comporta l'applicazione delle sanzioni amministrative previste dalla normativa vigente.
The product must be disposed of separately from urban waste, delivering it to the collection centres established by the prevailing standard.
Adequate sorted waste collection contributes to preventing negative effects on the environment and health and favours reuse and/or recycling
materials. Incorrect disposal of the product implies the application of the administrative sanctions envisaged by the prevailing regulation.
Die Leuchte muss getrennt vom Hausmüll entsorgt und entsprechend der geltenden Richtlinien, an den vorgesehenen Sammelstellen abgegeben werden. Die angemessene
getrennte Sammlung trägt dazu bei, eventuelle negative Auswirkungen auf die Umwelt und die Gesundheit zu vermeiden und die Wiederverwendung und/oder das Recycling der
Materialien zu begünstigen. Die unsachgemäße Entsorgung bringt die Anwendung administrativer Strafen mit sich, die in den geltenden Richtlinien vorgesehen sind.
Le produit doit être collecté séparément et non jeté avec les déchets ménagers en le portant dans les déchetteries prévues par la réglementation en vigueur. Un tri sélectif
approprié contribue à éviter des possibles effets négatifs sur l'environnement et sur la santé et favorise la réutilisation et/ou le recyclage des matériaux. L'élimination abusive
entraîne l'application des sanctions administratives prévues par la réglementation en vigueur.
Apparecchio per sola installazione in ambiente interno.
Device only for indoor installation.
L'appareil doit être uniquement installé à l'intérieur.
Leuchte nur für die Installation im Innenbereich.
Aparato de clase de protección III. La alimentación debe realizarse mediante un alimentador seguro.
Seguridad fotobiológica: El aparato pertenece al grupo de riesgo 0 (EXENTO) según la norma EN62471.
Se debe desechar el producto de forma separada de los residuos urbanos; se lo debe entregar en los centros de recolección previstos por la norma en vigor. La recolección
diferenciada adecuada contribuye a evitar posibles efectos negativos en el medioambiente y en la salud y favorece la reutilización y/o el reciclaje de los materiales. Si se lo desecha
en forma abusiva tendrá como consecuencia la aplicación de sanciones administrativas previstas por la normativa vigente.
Aparato para un solo uso en un ambiente interior.

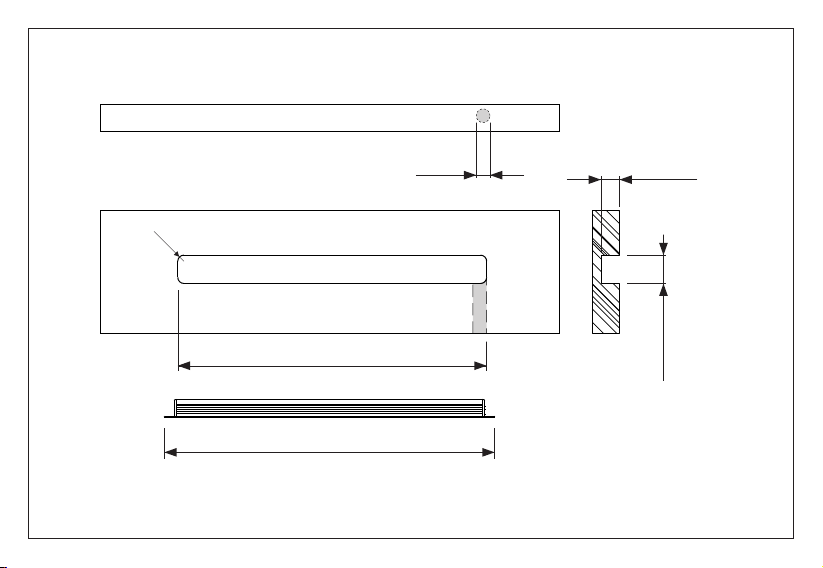

L - 4mm
R2,5
12,3mm
Min. 13,5mm
+0,1 - 0
Ø 8mm
Fig.1
L
MISS-MISS SD

L - 4mm
Min. 13,5mm
Ø 8mm
12,3mm
+0,1 - 0
L
R2,5
Fig.2
MISS-MISS SD

Fig.3
Min. 13,5mm
+0,1 - 0
L
L
12,3mm
MISS IR

A
wood
Material H max.
250mm
clear glass 40mm
H min.
0mm
0mm
H
T1
Fig.4
H
black glossy 100mm 2mm
Fig.5
B

INSTALLATION MANUAL EN
- MISS can be installed using the power cable in axial (Diagram 1) or
radial (Diagram 2) position with respect to the assembly plan. For
installations with the power cables in an axial position, a hole
measuring ø ≥ 8mm must be drilled, as shown in the example in
Diagram 1.
For installations with the power cables in an axial position, a hole
must be drilled based on the assembly plan measuring ø ≥ 8mm, as
shown in the example in Diagram 2. In terms of specific
requirements, it is possible to place the power cable outlet hole in
other positions, provided they do not affect the integrity of the
cable and/or connector installed on it.
- Feed the power cable into the hole and install the lighting profile
by applying light pressure until it is seated as shown in Diagram 4.
- For the installation of MISS IR in rooms with doors whose finish is
reflective gloss, brilliant or mirror, or on surfaces with non-matte
finishes, the values r eported in Table 1 (T1) may vary. Therefore, we
always recommend a preliminary functionality test be conducted
before final installation of the product.
- For installation of MISS IR, perform the milling cut according to
the measurements shown in Diagram 1.
- Insert the light profile by applying slight pressure until it is firmly
seated, as shown in Diagram 4.
CONNECTING THE LUMINAIRE TO THE CONVERTER:
- Connect the MISS equipment to one safety converter only with
constant 24Vdc voltage (supplied separately) and with an output at
least 10% higher than the total load.
For the calculation of the total load, refer to the data plate printed
on the product label.
WARNING:
Safety is guaranteed if these instructions are followed and therefore
they must be kept. Installation may require the involvement of
qualified personnel. Before proceeding with installation of the
device ensure that the environmental conditions are in compliance
with and suitable for the product characteristics. Before any
operation on the device disconnect mains power.
CONFIGURATIONS:
The instructions for installation and use contained in this manual
are valid for multiple configurations of the MISS luminaire, among
which there are differences.
The MISS IR model refers to the configuration of the luminaire that
integrates a sensor limit.
The MISS SD (B) (Touch-Dimmer) model refers to the configuration
of the device that includes a dimmable electronic switch.
The parts of this installation and use manual common to all models
relate to the MISS model, or the configuration of the device that
does not incorporate any switch or sensor.
INSTALLATION:

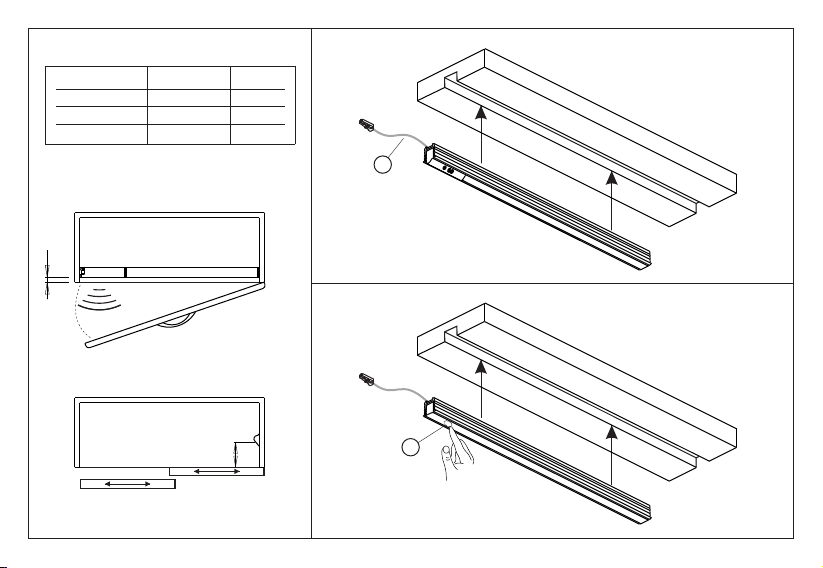

- Diagram 1, 2 and 3 show the MISS installation examples. Text is
indicative because it may vary according to the application and
material included in the installation plan.
The two examples differ for the cable outlet hole positions.
However, it is also possible to place the hole in other positions,
depending on the customer's requirement, and according to the
type of application.

- A prolonged touch can increase or decrease the device’s
brightness and a short flash of the device indicates that its
maximum brightness has been obtained.
- The brightness level obtained will be recalled until the next
adjustment.
- MISS SD device has a safety program that switches itself off after
18 hours of continuous operation.
- MISS IR and MISS SD must be connected directly to the
electricity power supply and must never be connected
downstream of other electronic switches, or near to
electromagnetic sources.
WARNING:
The Led MODULE, the power supply cable or any switch used, are
not replaceable, therefore in case of damage the device must be
entirely substituted.
WARRANTY:
The warranty on the device is valid only if powered by a power
supply provided by DOMUS Line. The warranty’s general terms and
conditions for this device are available at www.domusline.com
MISS is a switchless component; therefore, it must be switched on
using a separate switch.
- If it is necessary to connect more than one device to the power
supply, ensure that the total sum of the power absorbed by the
luminaires (refer to the data indicated on the nameplate of the
product label), does not exceed the maximum permitted by the
converter.
- DOMUS Line guarantees the product only if supplied with its own
power supply converter.
HOW THE MISS IR IS OPERATED (IR sensor) tab. T1
The luminaire is simply switched on with opening of the door that is
positioned in front of the sensor.
The luminaire is switched off 10 seconds after the door is closed.
The luminaire has a safety program that switches the MISS IR off
after 2 hours of continuous operation with the door open.
WARNING: This luminaire must be connected directly to the
electricity power supply and must never be connected downstream
of other electronic switches, or be positioned near electromagnetic
sources, or be exposed to light beams.
HOW DOES THE MISS SD (TOUCH-DIMMER) WORK?
- MISS SD includes an electronic dimmer switch that can be
switched on and off and that can adjust light intensity
- The device is simply switched on and off by quickly touching its
screen, under wich the switch (B) is placed, which is always
located at the end of the profile
(figure 5).
INSTALLATION MANUAL EN

INSTALLATIONSHANDBUCH DE
- MISS kann mit dem Anschlusskabel in axialer (Abb. 1) oder
radialer (Abb. 2) Position zur Montagefläche installiert werden. Für
Installationen mit Anschlusskabel in axialer Position eine Bohrung
mit ø ≥ 8 mm ausführen, wie im Beispiel in Abbildung 1 dargestellt.
Für Installationen mit Anschlusskabel in radialer Position eine
Bohrung auf der Montagefläche mit ø ≥ 8 mm ausführen, wie im
Beispiel in Abbildung 2 dargestellt. Je nach den spezifischen
Anforderungen kann eine Bohrung für den Austritt des
Anschlusskabels in anderen Positionen ausgeführt werden, sofern
diese nicht die Funktionstüchtigkeit des Kabels und/oder des
installierten Steckverbinders beeinträchtigen.
- Das Anschlusskabel (A) in die Bohrung einführen, dann das
Leuchtenprofil vorsichtig bis zum Anschlag eindrücken (Abb. 4).
- Für die Installation von MISS IR an Öffnungen mit Türen, deren
Oberfläche hell reflektierend, glänzend oder spiegelnd ist, sowie auf
nicht opaken Oberflächen, können die in Tabelle 1 (T1)
angegebenen Werte variieren. Es wird daher empfohlen, immer
eine Funktionsprüfung vor der endgültigen Installation der Leuchte
durchzuführen.
- Für die Installation von MISS IR die Durchgangsbohrung unter
Einhaltung der in Abb. 1 angegebenen Maße ausführen.
- Das Leuchtenprofil mit sanftem Druck einsetzen, bis es vollständig
eingesetzt ist, Abb. 4
STROMANSCHLUSS DER LEUCHTE:
- Die Leuchte MISS an nur einem Sicherheits-Konverter mit einer
Gleichspannung von 24Vdc (getrennt geliefert) und einer Leistung
von mindestens 10% über der Gesamtleistung anschließen. Zur
Berechnung der Gesamtlast die Daten am Etikett des Konverters
prüfen.
HINWEIS:
Die Sicherheit wird nur gewährleistet, wenn diese Anweisungen
befolgt werden. Sie sind daher aufzubewahren. Für die Montage
kann qualifiziertes Personal erforderlich sein. Vor der Montageder
Leuchte sicherstellen, dass die Umgebungsbedingungen konform
und geeignet für die Produktmerkmale sind. Vor jeder Arbeit an der
Leuchte, die Netzspannung trennen.
AUSFÜHRUNGEN:
Die Gebrauchs- und Montageanweisungen in dieser Anleitung
gelten für alle Ausführungen der MISS-Leuchten, die sich
voneinander unterscheiden. Das Modell MISS IR bezieht sich auf
die Ausführung der Leuchte mit einem elektronischen
Endschaltersensor.
Das Modell MISS SD (B) (Touch-Dimmer) bezieht sich auf das
Modell, die einen elektronischen Schalter mit Dimmer-Funktion
integriert hat.
Die Abschnitte dieser Installations- und Nutzungsanleitung, die für
alle Modelle gelten, beziehen sich auf das Modelle MISS oder auf
die Ausführung der Leuchte, das nicht über einen integrierten
Schalter oder Sensor verfügt.
INSTALLATION:
- Die Abbildungen 1, 2, 3 stellen Beispiele für die Installation von
MISS dar. Die Maße sind ungefähre Angaben und können je nach
Anwendung und Material, aus denen die Montagefläche besteht,
variieren.
Die beiden Beispiele unterscheiden sich hinsichtlich der Position des
Ausgangsbohrloches vom Kabel, dennoch kann dieses Bohrloch
auch an anderer Position ausgeführt werden, abhängig von den
Anforderungen des Kunden auf Basis der Anwendungsart.

INSTALLATIONSHANDBUCH DE
- Ein längeres Berühren ermöglicht die Regulierung der
Lichtintensität, die erhöht oder gemindert wird. Ein kurzes Blinken
der Leuchte zeigt an, das die maximale Lichtstärke erreicht wurde.
- Die erreichte Lichtstärke wird bis zur nächsten Regulierung
gespeichert.
- Die Leuchte verfügt über ein Sicherheitsprogramm, das
MISS SD nach 18 Stunden Dauerfunktion ausschaltet.
- MISS IR und MISS SD muss direkt mit dem elektronischen
Vorschaltgerät verbunden werden und darf nie am Ende einer
Reihe anderer elektronischer Schalter oder in Nähe von
elektromagnetischen Quellen verbunden werden.
ACHTUNG:
Das LED-Modul, das Netzkabel oder andere Schalter, kann nicht
ausgetauscht werden, damit im Falle einer Beschädigung muss die
Leuchte komplett ersetzt werden.
GARANTIE:
Die Garantie auf die Leuchte ist nur gültig, wenn es mit einem
Netzteil der Firma DOMUS Line gespeist wird. Die allgemeinen
Garantiebedingungen dieser Leuchte stehen auf
www.domusline.com zur Verfügung.
MISS ist eine Leuchte ohne Schalter, somit muss seine Einschaltung
mittels eines separaten Schalters erfolgen.
- Soll mehr als eine Leuchte an den Konverter angeschlossen
werden, sicherstellen, dass der Gesamtwert der von den Leuchten
aufgenommenen Leistung den maximal zulässigen Wert des
Konverters nicht überschreitet (siehe Auslegungsdaten am
Produktetikett).
- Die von DOMUS Line gewährte Garantie gilt nur, wenn die Leuchte
über einen von DOMUS Line gelieferten Konverter angeschlossen
wird.
FUNKTIONSWEISE MISS IR (IR-Sensor) tab. T1
Diese Leuchte wird einfach über die Öffnung der Tür eingeschaltet,
die sich gegenüber dem Sensor befindet, die Abschaltung erfolgt 10
Sekunden nach Schließung dieser Tür.
Die Leuchte ist mit einem Sicherheitsprogramm ausgestattet, das
den MISS IR nach 2 Stunden Dauerbetrieb bei geöffneter Tür
abschaltet.
ACHTUNG: Diese Leuchte muss direkt an einen elektronischen
Konverter angeschlossen werden, andere Schalter dürfen nicht
vorgeschaltet sein, die Leuchte darf nicht in der Nähe von
elektromagnetischen Quellen oder in direktem Sonnenlicht
installiert werden.
WIE MISS SD (TOUCH-DIMMER) FUNKTIONIERT:
- MISS SD steht für eine Ausführung, die einen elektrischen Schalter
mit Dimmer-Funktion integriert hat, der das Einschalten, das
Ausschalten und die Regulierung der Lichtintensität ermöglicht.
- Das Ein- und Ausschalten der Leuchte erfolgt einfach durch ein
schnelles Berühren der Abdeckung, unter dem sich der Schalter (B)
befindet, der sich immer am Profilende befindet (Abb. 5)

MANUEL D'INSTALLATION FR
MISE EN GARDE:
Il est important pour la sécurité des personnes de suivre ces
instructions et de les conserver. L'installation peut exiger la
participation de personnel qualifié. Avant de procéder à
l'installation de l'appareil veiller à ce que les conditions
environnementales soient conformes et appropriées aux
caractéristiques du produit. Avant toute intervention sur l'appareil,
couper la tension du secteur.
TYPES DE LUMINAIRES:
Les instructions d'installation et d'utilisation contenues dans ce
manuel sont valables pour plusieurs types de luminaires MISS entre
lesquels il existe des différences. Le modèle MISS IR se réfère au
type de luminaire intégrant un capteur de fin de course.
Le modèle MISS SD (B) (Touch-Dimmer) se réfère à la
configuration de l’appareil équipé d’un interrupteur électronique
dimmable.
Les sections de ce manuel d'installation et d'utilisation communes à
tous les modèles se réfèrent au modèle MISS, c'est-à-dire au type
de luminaire non doté d'interrupteur ou de capteur.
INSTALLATION:
- Les figures 1, 2 et 3 illustrent des exemples d'installation de
l'appareil MISS. Les cotes sont indicatives car elles peuvent varier
en fonction de l'application et du matériel de construction du plan
d'installation.
Les deux exemples se distinguent par l'emplacement du trou de
sortie du câble, il est possible cependant de percer le trou à
d'autres emplacements selon le besoin du client et en fonction du
type d'application.
- MISS peut être installé avec le câble d'alimentation en position
axiale (figure 1) ou radiale (figure 2) conformément au plan de
montage. - Lorsque le câble d'alimentation est installé en position
axiale, percer un trou d'un diamètre supérieur ou égal à 8 mm
comme indiqué sur la figure 1.
- Lorsque le câble d'alimentation est installé en position radiale,
percer un trou sur le plan de montage d'un diamètre de supérieur
ou égal à 8 mm comme indiqué sur la figure 2. En cas d'exigences
particulières, il est toutefois possible de percer le trou de sortie du
câble d'alimentation dans d'autres positions, à condition qu'elles ne
compromettent pas l'intégrité du câble, ni celle du connecteur qui y
est fixé.
- Insérer le câble d'alimentation (A) dans le trou, puis installer la
barre lumineuse en exerçant une légère pression jusqu'à l'insertion
complète, comme indiqué sur la figure 4.
- Lorsque MISS IR est installé sur des meubles dotés de portes
revêtues d'une peinture lustrée et réfléchissante, d'accessoires
brillants ou à effet miroir, ou sur des surfaces non opaques, les
valeurs indiquées dans le tableau 1 (T1) peuvent varier. Il est donc
conseillé d'effectuer toujours un test préliminaire de
fonctionnement avant d'installer définitivement le produit.
- Lors de l'installation de MISS IR, effectuer un fraisage traversant
en observant les cotes indiquées dans la Fig. 1
- Insérer la barre lumineuse en pressant légèrement jusqu'à son
insertion complète (Fig. 4).

MANUEL D'INSTALLATION FR
COMMENT FONCTIONNE MISS SD (TOUCH-DIMMER)
- MISS SD indique une configuration de l’appareil équipé d’un
interrupteur électronique dimmable qui permet la mise en
marche, l’arrêt et le réglage de l’intensité lumineuse.
- La mise en marche et l’arrêt de l’appareil s’effectuent simplement
en effleurant l’écran sous lequel est placé l’interrupteur (B)
toujours situé à l’extrémité du profilé (fig. 5).
- Une pression prolongée permet de régler l’intensité lumineuse
en l’augmentant ou en la diminuant. Un bref clignotement de
l’appareil indique que la luminosité a atteint son niveau maximal.
- Le niveau de luminosité obtenu sera mémorisé jusqu’au prochain
réglage.
- L’appareil est doté d’un programme de sécurité qui éteint
MISS SD après 18 heures de fonctionnement continu.
- MISS IR et MISS SD doit être connecté directement au
transformateur électronique et ne doit jamais être connecté à
l’aval d’autres interrupteurs électroniques ou à proximité de
sources électromagnétiques.
ATTENTION:
Le module LED, le câble d'alimentation et l' interrupteur
électronique de cet appareil ne peuvent être remplacé et donc en
cas de panne ce dernier devra être intégralement remplacé.
GARANTIE:
La garantie de cet appareil est valable uniquement si ce dernier est
alimenté par un transformateur fourni par DOMUS Line. Les
conditions générales de garantie de cet appareil sont disponibles sur
le site www.domusline.com
BRANCHEMENT DU LUMINAIRE À L'ALIMENTATION:
- Brancher le luminaire MISS uniquement à un transformateur de
sécurité avec une tension constante de 24Vdc (fourni séparément)
et une puissance supérieure d'au moins 10% de la charge totale.
Pour calculer la charge totale, contrôler les caractéristiques
techniques imprimées sur la plaque du produit.
MISS est un luminaire sans interrupteur, donc l'allumage doit être
effectué à l'aide d'un interrupteur séparé.
- S'il est nécessaire de brancher plusieurs luminaires au
transformateur, veiller à ce que la somme totale des puissances
absorbées par les luminaires (contrôler les caractéristiques
techniques reportées sur la plaque du produit) ne dépasse pas la
puissance maximale admise par le convertisseur.
- DOMUS Line garantit le produit uniquement si ce dernier est
alimenté par ses propres convertisseurs.
FONCTIONNEMENT DE MISS IR (capteur IR) tab. T1
Le luminaire s'allume simplement en ouvrant la porte située en face
du capteur, il s'éteint après 10 secondes à compter de la fermeture
de la porte.
MISS IR est doté d'un programme de sécurité qui assure son
extinction après 2 heures de fonctionnement continu à porte
ouverte.
ATTENTION: Ce luminaire doit être branché directement au
transformateur électronique et ne doit jamais être branché en aval
d'autres transformateurs électroniques ou à proximité de sources
électromagnétiques ni ne doit être exposé directement à des
rayons de lumière.

MANUAL DE INSTALACIÓN ES
Para la instalación con el cable de alimentación en posición axial,
perforar un agujero de
ø ≥ 8 mm, como se muestra en el ejemplo de la figura 1.
Para la instalación con el cable de alimentación en posición radial,
perforar un agujero en la superficie de montaje de ø ≥ 8 mm,
como se muestra en el ejemplo de la figura 2. En relación con
exigencias específicas, es posible realizar el agujero de salida del
cable de alimentación en otras posiciones siempre y cuando no se
ponga en riesgo la integridad del cable o del conector conectado al
mismo.
- Introducir el cable de alimentación (A) en el agujero y, a
continuación, instalar el perfil luminoso efectuando una ligera
presión hasta su completa inserción, como se indica en la figura 4.
- Para la instalación de MISS IR en espacios con superficies de
acabado reflectante, brillante o de espejo, así como en todas las
superficies con acabado no opaco, los valores indicados en la tabla
1 (T1) pueden variar. Por tanto, se aconseja siempre realizar un
test preliminar de funcionamiento antes de la instalación definitiva
del producto.
- Para la instalación de MIS IR, efectuar el orificio pasante
respetando las cotas indicadas en la fig. 1.
- Introducir el perfil luminoso efectuando una ligera presión hasta
su completa inserción, fig. 4.
CONEXIÓN DEL APARATO A LA ALIMENTACIÓN:
- Conectar el aparato MISS únicamente a un alimentador de
seguridad con una tensión constante de 24Vdc (suministrado por
separado) y con una potencia al menos un 10 % superior a la carga
total. Para el cálculo de la carga total, consultar el dato en las
características impresas en la etiqueta del producto.
ATENCION:
La seguridad está garantizada si se siguen éstas instrucciones.
La instalación puede requerir la participación de personal
cualificado. Antes de proceder con la instalación del dispositivo,
asegúrese de que las condiciones ambientales son las adecuadas para
el producto. Antes de cualquier operación hay que comprobar que la
red eléctrica esté desconectada.
CONFIGURACIONES:
Las instrucciones de instalación y uso incluidas en este manual son
válidas para varias configuraciones del aparato MISS, diferentes
entre sí. El modelo MISS IR hace referencia a la configuración del
aparato que incorpora un sensor electrónico de final de carrera.
El modelo MISS SD (B) (Touch-Dimmer) hace referencia a la
configuración del dispositivo que incorpora un interruptor
electrónico regulable.
Las partes de este manual de instalación y uso comunes a todos
los modelos hacen referencia al modelo MISS, es decir, a la
configuración del aparato que no incorpora ningún interruptor ni
sensor.
INSTALACIÓN:
- Las figuras 1, 2 y 3 muestran ejemplos de instalación de MISS. Las
cotas son indicativas ya que pueden variar en función de la
aplicación y del material de composición del plano de instalación.
Los dos ejemplos se diferencian por la posición del orificio de
salida del cable, no obstante, es posible realizar dicho orificio en
otras posiciones en función de las exigencias del cliente y de
acuerdo con el tipo de aplicación.
- MISS se puede instalar con el cable de alimentación en posición
axial (fig. 1) o radial (fig. 2) con respecto a la superficie de montaje.

MANUAL DE INSTALACIÓN ES
- Un toque prolongado permite ajustar la intensidad luminosa para
aumentarla o disminuirla.
Un breve destello de toda la unidad indica que se ha alcanzado la
luminosidad máxima.
- El nivel de luminosidad fijado se memorizará hasta el siguiente
ajuste.
- El dispositivo cuenta con un programa de seguridad que apaga la
luminaria MISS SD al cabo de 18 horas de funcionamiento
ininterrumpido.
- MISS IR y MISS SD Este aparato debe conectarse directamente al
adaptador electrónico y nunca debe ser conectado a
continuación de otros interruptores electrónicos o cerca de
fuentes de campos electromagnéticos.
PRECAUCIÓN:
El módulo LED, el cable de alimentación y cualquier interruptor
electrónico de éste aparato no se sustituye y por lo tanto en caso
de fallo debe reemplazarse toda la unidad.
GARANTÍA:
La garantía del aparato es válida solamente si se lo alimenta con un
alimentador proporcionado por DOMUS Line. Las condiciones
generales de garantía de este aparato están a disposición en
www.domusline.com
MISS es un aparato sin interruptor, por lo tanto, el encendido del
mismo debe realizarse mediante un interruptor independiente.
- En caso de tener que conectar más de un aparato al alimentador,
es necesario asegurarse de que la suma total de las potencias
absorbidas por los aparatos (controlar los datos en las
características que aparecen en la etiqueta del producto) no
supere la potencia máxima admitida por el convertidor.
- DOMUS Line garantiza el producto solo si se alimenta a través del
convertidor suministrado con este.
CÓMO FUNCIONA MISS IR (sensor IR) tab. T1
El encendido del aparato se produce simplemente con la apertura
de la hoja que se encuentra frente al sensor y el apagado tiene
lugar al cabo de 10 segundos del cierre de dicha hoja.
El aparato cuenta con un programa de seguridad que apaga el
dispositivo MISS IR al cabo de 2 horas de funcionamiento
ininterrumpido con la hoja abierta.
CUIDADO: Este aparato debe conectarse directamente al
alimentador electrónico y nunca en una posición posterior a otros
interruptores electrónicos o cerca de fuentes de campos
electromagnéticos, y tampoco debe exponerse directamente a
haces de luz.
CÓMO FUNCIONA MISS SD (TOUCH-DIMMER)?
- MISS SD hace referencia a una configuración del dispositivo que
integra un interruptor electrónico regulable que permite el
encendido, el apagado y la regulación de la intensidad luminosa.
- El encendido y apagado de la luminaria se realiza de manera muy
sencilla tocando rápidamente la parte de la pantalla del
dispositivo que se encuentra sobre el interruptor (B), siempre
posicionado en el extremo del perfil (fig. 5).

MANUALE DI INSTALLAZIONE E USO IT
- MISS può essere installato con il cavo di alimentazione in
posizione assiale (fig. 1) o radiale (fig. 2) rispetto al piano di
montaggio. Per installazioni con il cavo di alimentazione in
posizione assiale praticare un foro di ø ≥ 8mm come indicato
nell'esempio in figura 1.
Per installazioni con il cavo di alimentazione in posizione radiale
praticare un foro sul piano di montaggio di
ø ≥ 8mm come indicato nell'esempio in figura 2. In relazione a
specifiche esigenze è tuttavia possibile praticare il foro di uscita del
cavo di alimentazione in altre posizioni purché non pregiudichino
l'integrità del cavo e/o del connettore su di esso installato.
- Inserire il cavo di alimentazione (A) nel foro e quindi installare il
profilo luminoso effettuando una leggera pressione fino al
completo inserimento come indicato in figura 4.
- Per l’installazione di MISS IR su vani con ante la cui finitura è
lucida riflettente, finiture brillanti o specchianti comunque su
superfici con finiture non opache, i valori riportati in tabella 1 (T1)
possono variare. Si consiglia pertanto di effettuare sempre un test
preliminare di funzionamento prima della installazione definitiva
del prodotto.
- Per l’installazione di MISS IR effettuare la fresata passante
attenendosi alle quote riportate in fig. 1
- Inserire il profilo luminoso effettuando una leggera pressione fino
al suo completo inserimento fig.4
CONNESSIONE DELL'APPARECCHIO ALL'ALIMENTAZIONE:
- Collegare l’apparecchio MISS solo ad un alimentatore di sicurezza
in tensione costante a 24Vdc (fornito separatamente) e con una
potenza almeno del 10% superiore al carico totale. Per il calcolo del
carico totale controllare il dato di targa stampato sull'etichetta del
prodotto.
AVVERTENZE:
La sicurezza è garantita se si seguono queste istruzioni e pertanto è
necessario conservarle. L'installazione può richiedere il
coinvolgimento di personale qualificato. Prima di procedere
all'installazione dell'apparecchio assicurarsi che le condizioni
ambientali siano conformi e idonee alle caratteristiche del
prodotto. Prima di ogni operazione sull'apparecchio, disinserire la
tensione di rete.
CONFIGURAZIONI:
Le istruzioni per l'installazione e l'uso contenute in questo manuale
sono valide per più configurazioni dell'apparecchio MISS tra le quali
vi sono delle differenze. Il modello MISS IR si riferisce alla
configurazione dell'apparecchio che integra un sensore di fine
corsa.
Il modello MISS SD (B) (Touch-Dimmer) si riferisce alla
configurazione dell'apparecchio che integra un interruttore
elettronico dimmerabile.
Le parti di questo manuale di installazione e uso comuni a tutti i
modelli fanno riferimento al modello MISS, ovvero alla
configurazione dell'apparecchio che non integra nessun interruttore
o sensore.
INSTALLAZIONE:
- Le figure 1, 2 e 3 rappresentano degli esempi di installazione di
MISS. Le quote sono indicative perché possono variare in funzione
dell'applicazione e del materiale da cui è composto il piano di
installazione.
I due esempi si differenziano per la posizione del foro di uscita del
cavo, tuttavia è possibile eseguire tale foro anche in altre posizioni
a seconda dell'esigenza del cliente, in base al tipo di applicazione.

MANUALE DI INSTALLAZIONE E USO IT
Un breve lampeggio dell'intero apparecchio indica il
raggiungimento della massima luminosità.
- Il livello di luminosità ottenuto sarà memorizzato fino alla
successiva regolazione.
- L'apparecchio è provvisto di un programma di sicurezza che spegne
MISS SD dopo 18 ore di funzionamento continuo.
- MISS IR e MISS SD devono essere collegati direttamente
all'alimentatore elettronico e non devono mai essere collegati a
valle di altri interruttori elettronici o in prossimità di fonti
elettromagnetiche.
ATTENZIONE:
Il modulo LED, il cavo di alimentazione e qualunque interruttore
elettronico di questo apparecchio non sono sostituibili e pertanto
in caso di guasto l'intero apparecchio dovrà essere sostituito.
GARANZIA:
La garanzia sull'apparecchio è valida solo se alimentato con un
alimentatore fornito da DOMUS Line. Le condizioni generali di
garanzia di questo apparecchio sono disponibili sul sito
www.domusline.com
MISS è un apparecchio privo di interruttore, quindi l'accensione
dello stesso deve avvenire tramite un'interruttore separato.
- Nel caso in cui si debba collegare più di un apparecchio
all'alimentatore, assicurarsi che la somma totale delle potenze
assorbite dagli apparecchi (controllare i dati targa riportati
sull'etichetta del prodotto), non superi quella massima ammessa
dal Converter.
- DOMUS Line garantisce il prodotto solo se alimentato con
Converter di propria fornitura.
COME FUNZIONA MISS IR (IR sensor) tab. T1
L'accensione dell'apparecchio avviene semplicemente con
l’apertura dell’anta che si trova di fronte al sensore, lo spegnimento
avviene dopo 10 secondi dalla chiusura dell’anta stessa.
L'apparecchio è provvisto di un programma di sicurezza che spegne
MISS IR dopo 2 ore di funzionamento continuo ad anta aperta.
ATTENZIONE: Questo apparecchio deve essere collegato
direttamente all'alimentatore elettronico e non deve mai essere
collegato a valle di altri interruttori elettronici o in prossimità di
fonti elettromagnetiche o esposto direttamente a fasci di luce.
COME FUNZIONA MISS SD (Touch-Dimmer) fig. 5
- MISS SD indica una configurazione dell'apparecchio che integra un
interruttore elettronico dimmerabile il quale consente accensione,
spegnimento e regolazione dell'intensità luminosa.
- L'accensione e lo spegnimento dell'apparecchio avvengono
semplicemente con un rapido tocco dello schermo dell'apparecchio
sotto il quale è posto l'interruttore (B) che si trova sempre
all'estremità del profilo (fig. 5).
- Un tocco prolungato permette di regolare l'intensità luminosa
aumentandola o diminuendola.
