Dorel Home Products DA5013202N User manual

DA5013202N (White), DA5013212N (Gray)
B34DA5013202N00-199484
3pc Dining Set
J.C. -12/25/2020
1
Weight Limit: 68 lb / 31 kg (Table)
250 lb / 113 kg (Chair) Thank you for purchasing from Dorel!
DO NOT RETURN TO THE STORE !
If parts are missing or damaged, we will gladly ship your
replacement parts free of charge.
Visit www.dhpfurniture.com/eng/replacement-parts
or call Toll-Free 1-800-267-1739
You can also chat with us at www.dhpfurniture.com
Date of Purchase Lot Number (TAKEN FROM CARTON)
THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY
INFORMATION. PLEASE READ AND KEEP FOR FUTURE REFERENCE.
©2020 Dorel Home Products All Rights Reserved

2
Read Before Beginning Assembly
•Work in a spacious area and near where the unit will be used, preferably on a
carpet, or use a piece of the cardboard packaging to protect your floor and
product.
•Make sure all parts are included. Most parts are labeled or stamped on the raw
•edge.
•Read each step carefully. It is very important that each step of the instructions is
performed in the correct order. If these steps are not followed in sequence,
assembly difficulties will occur.
•This product may contain small components. Please ensure that they are kept
away from small children.
•This product is designed for home use and is not intended for commercial use.
Contact Us!
For help with assembly, identifying parts, product information or to order parts,
please contact us:
Limited 1 year Warranty
Dorel warrants this product to be free from defects in material and
workmanship and agrees to remedy any such defect. This warranty covers
one year from the date of original purchase from authorized retailers. This is
solely limited to the repair or replacement of defective parts and assembly
labor is not included.
This warranty does not apply to any product which has been improperly
assembled, subjected to misuse or abuse or which has been altered or repaired
in any way.The warranty does not cover wearing, tearing, fading or splitting of the
fabric (where applicable). Liability for consequential damages is excluded to the
extent exclusion is permitted by law. This warranty gives you specific legal rights
and you may also have other rights which vary from state to state or province to
province.
To obtain warranty service, purchaser must present original bill of sale.
Components repaired or replaced are warranted through the remainder of the
original warranty period only. The defective components will be repaired or
replaced without charge, subject to the terms and conditions described above.
Visit www.dhpfurniture.com to view the limited warranty valid in the U.S.
and Canada.
1-800-267-1739
Monday to Friday
Saturday Sunday
DHP Consumer Services
12345 Albert Hudon, Suite 100,
Montreal, Quebec H1G 3L1
[e-mail]
9am to 9 pm (Eastern Time)
10 am to 6:30 pm (Eastern Time)
11 am to 7 pm (Eastern Time)
www.dhpfurniture.com Tools required
(not included)
Phillips head screwdriver
This product is packaged in
1 carton
30 minutes
Do NOT use
powertools

PARTS
3
A
B
C
D
E
F
H
G
X 2 PCSX 1PC

PART NUMBERS
PART
LABELS
DA5013202N
(White)
DA5013212N
(Gray)
AT707120 T707200
BT707130 T707210
CT707140 T707220
DT707150 T707230
ET707160 T707240
FT707170 T707250
GT707180 T707260
HT707190 T707270
PARTS LIST
A B C D
TABLE TOP
1PC
TABLE LEG
4PCS
CHAIR BACK
2PCS
SEAT PANEL
2PCS
E F G H
SEAT FRAME
2PCS
STRETCHER
4PCS
CHAIR LEG -L
2PCS
CHAIR LEG -R
2PCS
4
Each part has aunique part number. Please
reference the appropriate part number when contacting
customer service for replacement parts.
Before throwing any packaging, please verify all
contents and make sure you have received all the parts
listed above!

5
HARDWARE LIST
LOCK WASHER
X 28 PCS
FLAT WASHER
X 8 PCS
FLAT WASHER
X 20 PCS
JCBB BOLT
X 8 PCS
JCBC BOLT
X 8 PCS
JCBC BOLT
X 8 PCS
JCBC BOLT
X 4 PCS
WOOD SCREW
X 14 PCS
ALLEN KEY
X 1 PC
ALLEN KEY
X 1 PC
1 2 3 4 56 7
M8 X 70 mm M6 X 80 mm M6 X 70 mm M6 X 35 mm
M6M8M8
8 9 10
M4 X 32 mm M5 M4
Please do not completely tighten all the hardware,
until the entire assembly is complete, unless
otherwise indicated in the step-by-step instructions.
The screw(s), bolt(s) to be used at each step are shown
in actual size in the lower right corner of the page.
DA5013202N (White)
DA5013212N (Gray) HP# : TDA5013202N-00
Hardware Pack

Step 1
6
A
1
5
6
B
B
B
Attach table leg Bto table top Awith bolts (1),
lock washer (5) & flat washer (6) as shown.
Repeat same assembly steps with the other
table legs B.
NOTE: Do not fully tighten the bolts until the
table is fully assembled.
B
9
x8
x8
1
56
x8

Step 2
7
Once table legs Bare fully assembled,
pull out the support rails on both sides
before turning the table upright.

Folding the Table Leaf
8
To fold the table leaf, push the support rail
inwards towards the stopper and then fold the
table leaf.
To unfold the table leaf, lift it and then pull
outwards the support rail.
FOLD TABLE LEAF
UNFOLD TABLE LEAF

10
Step 3
9
E
7
5
3
x4
G

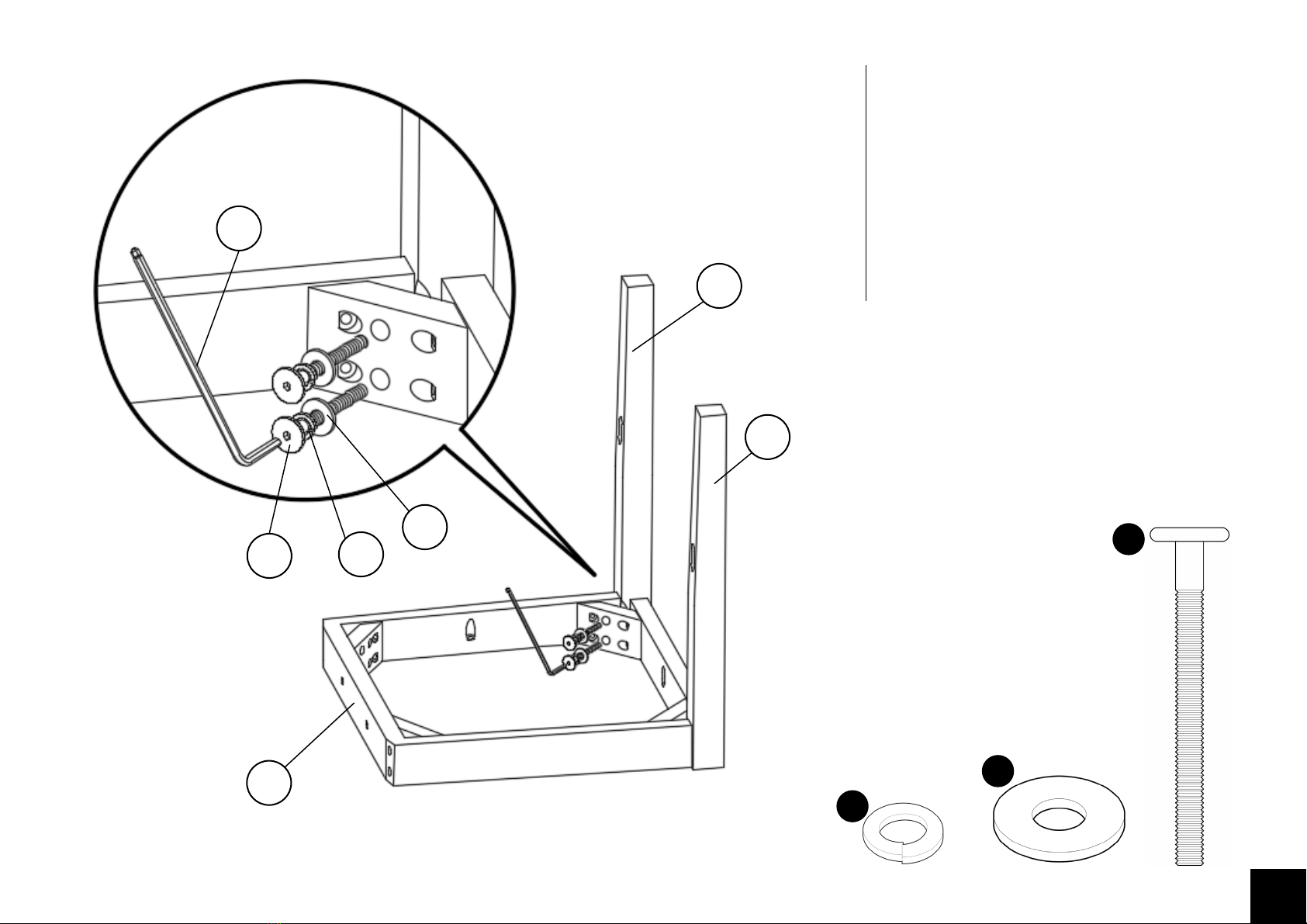

Attach the left and right chair leg (G&H) to the
sat frame Ewith bolts (3), lock washers (5) & flat
washers (7) as shown.
NOTE: Do not fully tighten the bolts until the
chair is fully assembled.
H
3
5
7
x4 x4

Step 4
10
C
4
5
7
F
Insert stretcher Fas shown, make sure the hole
for the screw faces downwards as illustrated.
Attach seat frame Eto chair back Cwith bolts
(4), lock washers (5) & flat washers (7).
NOTE: Do not fully tighten the bolts until the
chair is fully assembled.
F
E
F
10
4
5
7
x2x2 x2

Step 5
11
C
2
5
7
Secure seat frame Eto chair back Cwith bolts
(2), lock washers (5) & flat washers (7).
NOTE: Do not fully tighten the bolts until the
chair is fully assembled.
E
10
57
x4x4
2
x4

Step 6
12
8
Attach seat panel D to seat frame Ewith
wood screws (8).
Secure stretcher Fwith wood screws (8).
NOTE: Tighten all the bolts after
completing this step.
Repeat the same steps with the other chair.
D
8
F
x7
8
