Dorel Ameriwood Industries 5677322PCOM User manual

WARNING ADVERTENCIA AVERTISSEMENT
Unit can tip over causing severe injury
or death.
Anchor unit to stud or wall.
DO NOT allow children to climb on unit.
Put heavy items on lower shelves or drawers.
Read and follow all assembly instructions.
Este mueble puede caerse por encima
causando daño serio o la muerte
Anolar el mueble a un espárrago muro.
NO dejar que los niños suben por encima del mueble.
Poner los articulos mas pesados en los tableros o cajones inferiores.
Leer y sequir todos de los instucciones para el montaje.
L'unité peut basculer et causer des
blessures graves ou la mort.
Fixez l'unité au mur ou à un montant.
Ne laissez PAS les enfants grimper sur le meuble
Déposez les pièces lourdes sur les tablettes ou tiroirs
du bas.
Lire et suivre toutes les instructions d'assemblage.
STOP
ALTO
ARRÊT
DO NOT RETURN PRODUCT TO THE STORE
NO REGRESAS ESTA PRODUCTO A LA TIENDA
NE RETOURNEZ PAS LE PRODUIT AU MAGASIN
Individual stores do not stock parts.
Las tiendas no tiene partes.
Les magasins individuels ne gardent pas de pièces.
If a part is missing or damaged, please visit our website or call our toll-free customer
service line. We will gladly ship your replacement parts FREE of charge.
Si las partes están perdidas o dañadas Por favor visite nuestra página de Internet o
llame a nuestra línea de teléfono gratis de Servicio al Cliente. Nosotros le enviaremos
sus repuestos sin cargo adicional, serán totalmente gratis.
Si une pièce est manquante ou endommagée, veuillez visiter notre site web ou appelez
sans frais notre Service à la clientèle. Nous expédierons avec plaisir vos pièces de
rechange GRATUITEMENT.
Need Parts or
Assistance? Nesacitas partes o
Asistancia? Besoin de Pièces ou
d'assistance?
WWW.AMERIWOOD.COM/PARTS
or call toll free:
o llame a nuestra línea gratis:
ou appelez sans frais: 1-800-489-3351
For prompt, reliable service; please have your assembly manual ready.
Para servicio mas rapido y reliable por favor tenga esta manual listo.
Pour un service rapide et fiable, s'il vous plaît ayez votre livret d'assembage en
main.
-KEEP FOR REFERENCE- -GUARDAR PARA REFERENCIA- -GARDEZ POUR RÉFÉRENCE-
B345677322PCOM1
5677322PCOM
Please Recycle
Recicle Por Favor
Réutilisez SVP
A Dorel Company
MERIWOOD
INDUSTRIES
TM

B345677322PCOM1
3 /20
?? www.ameriwood.com ??
PARTS - PIEZAS - PIECES
left panel
panel izquierdo
panneau gauche
35677322010
right panel
panel derecho
panneau droit
35677322020
back panel
panel trasero
panneau arriere
K567732200
A B CDE
F
G H IJ
KL
top
cime
dessus
35677322030
bottom
fondo
fond
35677322040
drawer front
cajon del frente
devant du tiroir
35677322100
drawer back
cajon trasero
dos du tiroir
35677302110
drawer bottom
cajon inferior
fond de tiroir
35677302120
left front leg
pata delantera izquierda
patte avant gauche
35677322060
right front leg
pata delantera derecho
patte avant droit
35677322070
left rear leg
pata trasera izquierda
gauche pied arrière
35677322080
right rear leg
pata trasera derecho
droit pied arrière
35677322090
top rail
riel superior
traverse supérieure
35677322050
left drawer side
lado izquierdo del cajon
côté gauche de tiroir
39383302160
right drawer side
lado derecho del cajon
côté droit de tiroir
39383302170
PQ
R
This piece is paperboard construction. It is not made from
wood but is required for the assembly of your unit.
Esto pedazo son la construcción del cartón. Ello no son
hecho de madera, pero se requlere para la asamblea de su
unidad.
Ces peèce sont de construction en carton. Alle ne sont pas
fabriquées de bois, mais nécessaires pour l'assemblage de
votre meuble.

B345677322PCOM1
4 /20
?? www.ameriwood.com ??
PARTS - PIEZAS - PIECES
right cabinet memberleft cabinet member left drawer runner right drawer runner
corredera de mueble derechacorredera de mueble izquierda deslizador izquierdo de cajón deslizador derecha de cajón
111
11
x
#A56030
cdba
1
glissière gauche du cabinet glissière droite du cabinet coulisse gauche du tiroir coulisse droite du tiroir
x
21
#A50240
knob
perilla
bouton
x
32
#A54210
drawer bracket
soporte de caón
support de tiroir
x
68
#A22920
connector
comectador
raccord
x
78
#A22910
connector bolt
perno del conectador
boulon de reccordement
x10
#A11080
8
7/16" cabeza plano
7/16" flat head
7/16" tête plate
x x 9 12
#A12120
7/16" pan head
cabeza redondo 7/16"
tête ronde 7/16"
x10 8
#A21110
nail
clavo
clou
x 11 6
#A11600
1-1/4" flat head
cabeza plano 1-1/4"
tête plate 1-1/4"
x
12 1
#A17500
8-32 x 1" screw
tornillo 8-32 x 1"
vis 8-32 x 1"
x
#A22570
cam lock
cerradura de leva
serrure de came
48
x
cam bolt
#A22510
perno de leva
boulon de came
58

B345677322PCOM1
5 /20
?? www.ameriwood.com ??
2
3½ turn to fully
lock.
½ se vuelven a
totalmente
cerradura.
½ tour pour
verrouiller
complètement.
4
Tighten to fully seat. Do not over
tighten.
Apriétese a totalmente asiento. No
haga encima de apriétese.
Serrez pour mettre le siège bien en
place. Ne pas trop serrer.
Proper orientation of cam.
La orientación apropiada de leva.
Bonne orientation de la came.
1
This illustration shows how the CAM fastening system works.
Esta ilustración muestra el sistema de fijación de leva y como funciona.
Cette illustration montre le système de fixation CAME et son fonctionnement.
Lock
Apretar
Serrer
Titus
Titus
Titus

1
B345677322PCOM1
6 /20
?? www.ameriwood.com ??
x
54
x 11 2
4
4
5
11
C
C
D
E

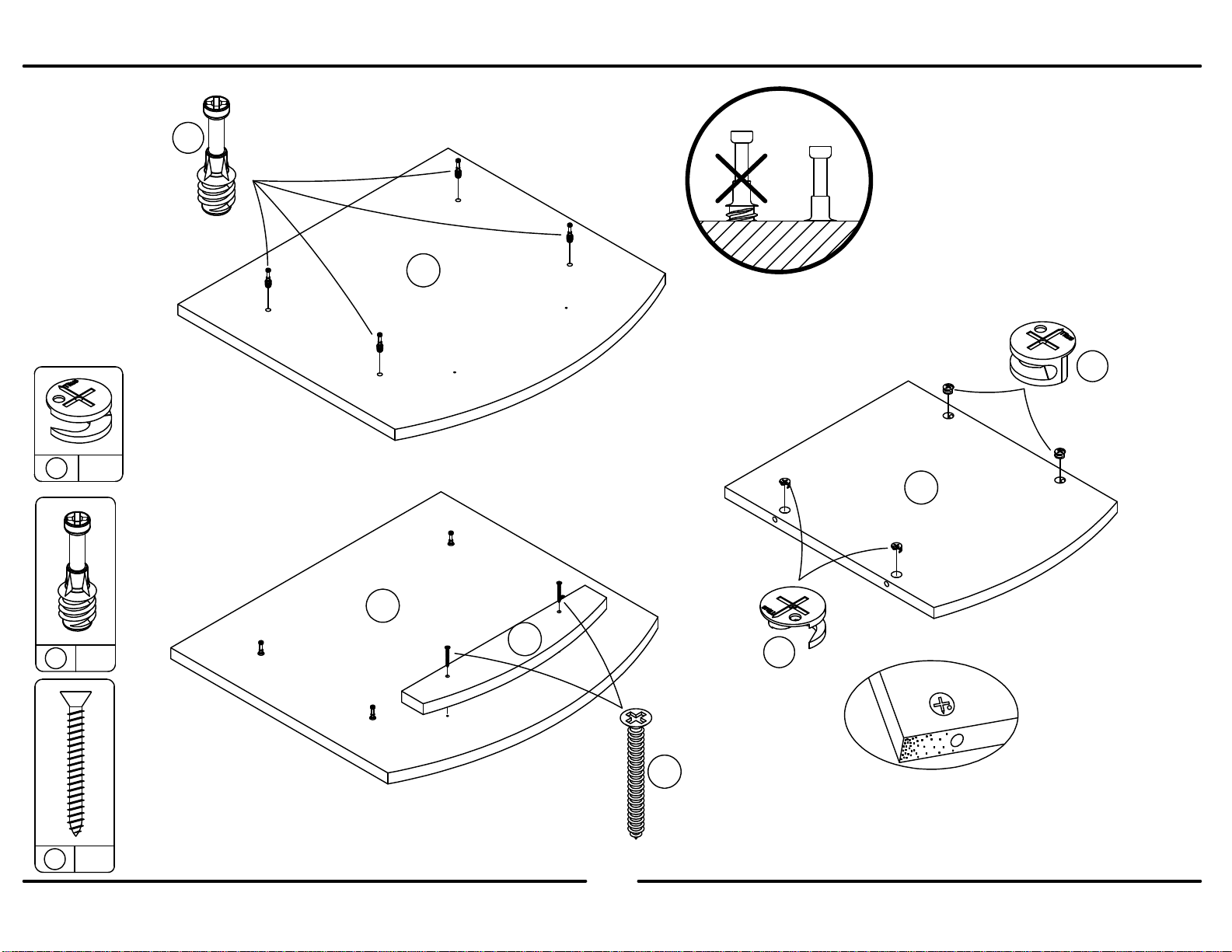

Proper orientation of CAM LOCK
Posición correcta de la cerradura de leva.
Bonne orientation de la SERRURE DE CAME
Titus
x
44

2
B345677322PCOM1
7 /20
?? www.ameriwood.com ??
x
52
x
64
1a
x
1
x 8x3
-Make sure connector (6) is position as shown before pressing in.
You may need to tap with a hammer to fully insert.
-Asegúrese de que el conector (6) es la posición como se muestra antes del prensado en.
Puede que necesites golpear con un martillo para insertar completamente.
-Assurez-vous que le connecteur (6) est la position comme indiqué avant le pressurage dans.
Vous devrez peut-être taper avec un marteau pour introduire complètement.
1a
1a
4
5
6
6
6
6
6
Finished Edge
Borde Acabado
Bord Fini
8
8
8
8
A
x
42
Proper orientation of CAM LOCK
Posición correcta de la cerradura de leva.
Bonne orientation de la SERRURE DE CAME
Titus

3
B345677322PCOM1
8 /20
?? www.ameriwood.com ??
x 8x3
x
64
x
52
b
1
x
1
1b
4
5
6
6
6
6
8
8
8
8
1b
B
Finished Edge
Borde Acabado
Bord Fini
-Make sure connector (6) is position as shown before pressing in.
You may need to tap with a hammer to fully insert.
-Asegúrese de que el conector (6) es la posición como se muestra antes del prensado en.
Puede que necesites golpear con un martillo para insertar completamente.
-Assurez-vous que le connecteur (6) est la position comme indiqué avant le pressurage dans.
Vous devrez peut-être taper avec un marteau pour introduire complètement.
Proper orientation of CAM LOCK
Posición correcta de la cerradura de leva.
Bonne orientation de la SERRURE DE CAME
Titus
x
42

4
B345677322PCOM1
9 /20
?? www.ameriwood.com ??
x
78
7
7
F
G
H
I

5
B345677322PCOM1
10 /20
?? www.ameriwood.com ??
-Position the legs (F, G,H,& I) onto the panels (A&B) as shown so the connector bolt (7) engages the connector (6). Turn the screw in
the center of the connector (6) clockwise to lock in place.
-Coloque las patas (F, G, H & I) en los paneles (A&B) como se muestra para que el tornillo del conector (7) Encaje el conector (6). Gire
el tornillo en el centro del conector (6) para trabarlo en su lugar.
-Positionner les pattes (F, G, H, & I) sur les panneaux (A&B) comme le montre alors le boulon du raccord (7) engage le connecteur (6).
Tourner la vis dans le centre du connecteur (6) vers la droite pour verrouiller en place.
Turn screw clockwise to lock in place.
Gire el tornillo en sentido horario para bloquearlo en su lugar.
Tournez la vis vers la droite pour verrouiller en place.
AB
FG
HI
6
7

6
B345677322PCOM1
11 /20
?? www.ameriwood.com ??
A
B
D
UNLOCK LOCK
APRETAR
DESAPRETAR
OUVRIR SERRER
Titus

7
B345677322PCOM1
12 /20
?? www.ameriwood.com ??
If needed, loosen these
screws in order to fit the
top rail (E) between the
end panels (A&B) when
you're attaching the top
(C). After top is attached,
retighten the screws.
Si es necesario, afloje
los tornillos para montar
el riel superior (E) entre
los paneles de los
extremos (A&B) al cual
estás sujetando la parte
superior (C). Después se
une la parte superior,
vuelva a apretar los
tornillos.
Si nécessaire, dévisser
ces vis pour monter le
rail supérieur (E) entre
les panneaux de fin
(A&B) lorsque vous êtes
attachant le haut (C).
Après avoir fixé dessus,
resserrer les vis.
A
B
C
UNLOCK LOCK
APRETAR
DESAPRETAR
OUVRIR SERRER
Titus

8
B345677322PCOM1
13 /20
?? www.ameriwood.com ??
raw surface
superficie cruda
surface crue
Carefully place unit on its front side.
Con cuidado, coloque la unidad sobre su parte frontal.
Placez soigneusement le meuble sur son devant.
Assure that the unit is square.
Distance from corner to corner must be equal
as shown.
Asegura que el unidad es cuadrada.
Distancia de esquina a esquina debe ser
igual como se muestra por favor.
Assurez-vous que le meuble està égalité.
La distance de coin en coin doit être égale
comme montré.
Flush the edge of the back panel with the bottom edge of the bottom shelf. Align
squarely and nail straight through into back edges.
Alinie el borde del panel trasero con el borde inferior del estante inferior. Alinee en
ángulo recto y clave derecho dentro o en los bordes traseros.
Alignez le bord du panneau arrière avec le bord inférieur de la tablette inférieure.
Alignez à égalité et enfoncez les clous perpendiculairement dans les bords arrière.
product collapse, and/or serious injury.
Por favor asegúrese que las Parte de atrás se atan
firmemente. Todos los clavos deben manejarse en las
partes recto y deben apretarse firmemente. El fracaso para
hacer para que podría causar inestabilidad, derrumbamiento
del producto, y/o la lesión seria.
S’il-vous-plaît assurez-vous que les PANNEAUX
ARRIÈRES sont attachés solidement. Tous les clous
doivent être enfoncés perpendiculairement et solidement
dans les parties. Sinon le meuble peut devenir instable,
s’effondrer subitement et/ou causer des blessures graves.
tightened firmly. Failure to do so could cause instability,
All nails must be driven into the parts straight and
Please make sure that the Backs are attached securely.
ADVERTENCIA
AVERTISSEMENT
WARNING
10 x 8
x 9 8
9
10
10
BD
IMPORTANT! THE BACK PANEL IS A STRUCTURAL PART OF THIS UNIT AND MUST BE INSTALLED PROPERLY.
IMPORTANTE! EL PANEL TRASERO ES UNA PARTE ESTRUCTURAL DE ESTA UNIDAD Y DEBE SER INSTALADO CORRECTAMENTE.
IMPORTANT! LE PANNEAU ARRIÈRE EST UNE PIÈCE STRUCTURELLE DU MEUBLE ET DOIT ÊTRE INSTALLÉ CORRECTEMENT.

9
B345677322PCOM1
14 /20
?? www.ameriwood.com ??
Lay the drawer sides down on a flat hard surface. Carefully line up the drawer bracket with the holes in the drawer side
as shown. Using a hammer, tap each drawer bracket stem part way into each hole. Repeat this process until the drawer
bracket is fully seated on the drawer side.
Coloque los lados del cajón sobre una superficie plana y dura. Alinee cuidadosamente el soporte del cajón con los
agujeros en el lado del cajón, como se muestra. Con un martillo, golpee cada vástago del soporte del cajón
parcialmente en cada orificio. Repita este proceso hasta que el soporte del cajón esté completamente asentado en el
lado del cajón.
Déposez les côtés du tiroir sur une surface plane et rigide. Alignez soigneusement le support de tiroir avec les trous
dans le côté du tiroir comme montré. Avec un marteau, tapez chaque tige de support de tiroir en partie dans chaque
trou. Répétez cette procédure jusqu'à ce que le support de tiroir repose entièrement sur le côté du tiroir.
Bracket Orientation
Orientación del soporte
Orientation du support
Bracket Orientation
Orientación del soporte
Orientation du support
Finished Edge
Borde Acabado
Bord Fini
x
32
P
Q33

10
B345677322PCOM1
15 /20
?? www.ameriwood.com ??
1c
x
1
1d
x
1
x 8x4
PQ
Finished Edge
Borde Acabado
Bord Fini
1c 1d
88

11
B345677322PCOM1
16 /20
?? www.ameriwood.com ??
x 9 4
P
Q
J
J
P
Q
9
12
Finished Surface
Superficie Acabado
Surface Fini
L

13
B345677322PCOM1
17 /20
?? www.ameriwood.com ??
14
x 11 4
11
11
P
Q
J
P
Q
J
K
x
21
x
12 1
2
12

15
B345677322PCOM1
18 /20
?? www.ameriwood.com ??
corredera de mueble
cabinet member
rodillo
roller drawer runner
deslizador de cajón
roller
rodillo
coulisse du cabinet rouleau
coulisse du tiroir
rouleau

B345677322PCOM1
19 /20
?? www.ameriwood.com ??
MAXIMUM LOADS – CARGA MAXIMA - CHARGES MAXIMALES
This unit has been designed to
support the maximum loads shown.
Exceeding these load limits could
cause sagging, instability, product
collapse, and/or serious injury.
Esta unidad ha sido diseñada para
soportar la carga máxima anotada.
El exceder estos límites puede
causar inestabilidad, colapsarse y/o
causar serias lesiones.
Ce meuble a été conçu pour
supporter les charges maximales
indiquées. En excédant ces limites
de charge, le meuble pourrait devenir
instable, s’effondrer, et/ou causer des
blessures graves.
15 lbs.
6.8 kg.
40 lbs.
18.1 kg.
40 lbs.
18.1 kg.

B345677322PCOM1
20 /20
?? www.ameriwood.com ??
Certificate of Conformity
1. This certificate applies to the Ameriwood Industries Inc. product identified by this instruction manual.
2. This certificate applies to compliance of this product with the CPSC Ban on Lead-Containing Paint (16 CFR 1303).
3. This product is distributed by: Ameriwood Industries Inc.
410 East First Street South
Wright City, MO 63390
636-745-3351
4. Site of Manufacture:
□Tiffin OH
5. See front page of instruction manual for date of manufacture.
