DOTLUX STYLEbutler 4277-240080 User manual

STYLEbutler
4277-240080
DE
EN
FR
ES
IT
Bedienungsanleitung
User manual
Mode d‘emploi
Instrucciones de uso
Istruzioni per l‘uso
07/2021
shop.dotlux.de --> item-no --> Downloads

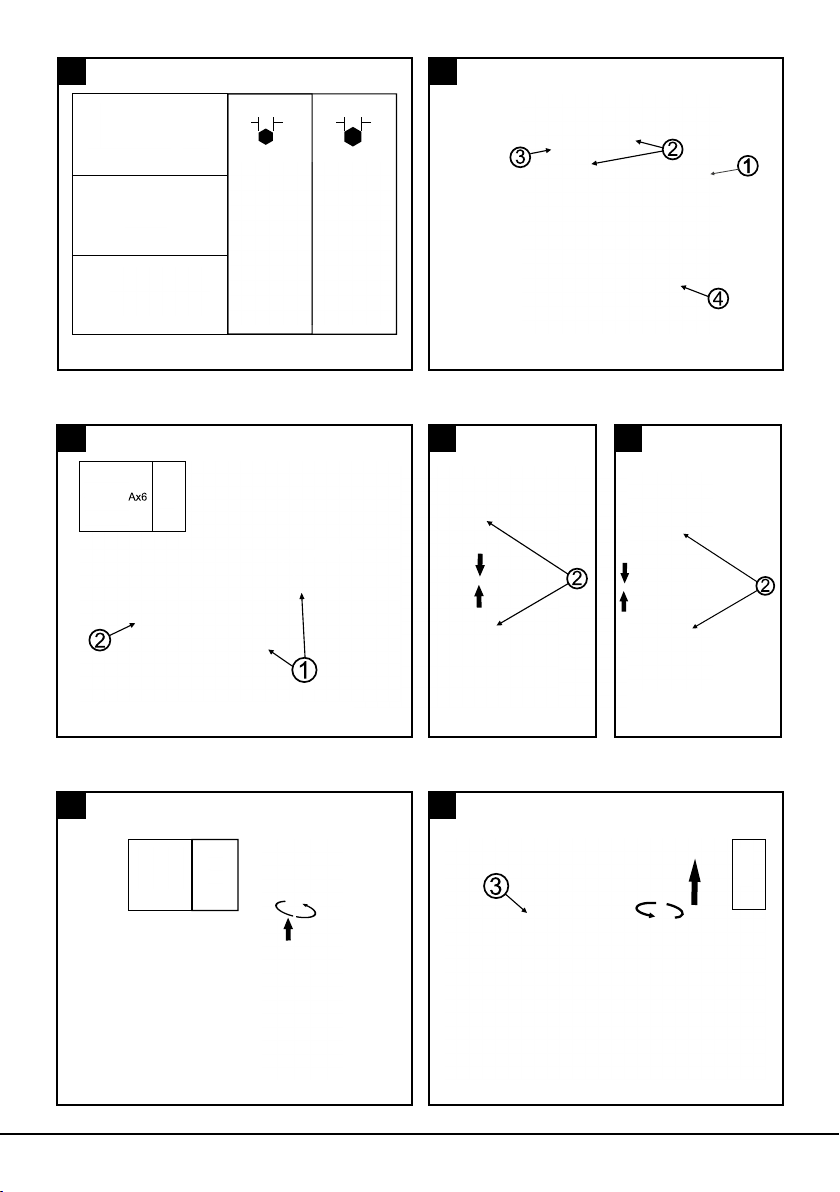

32
1 2
3 4
6
5
7
2.5 mm 3.0 mm
D1 D2

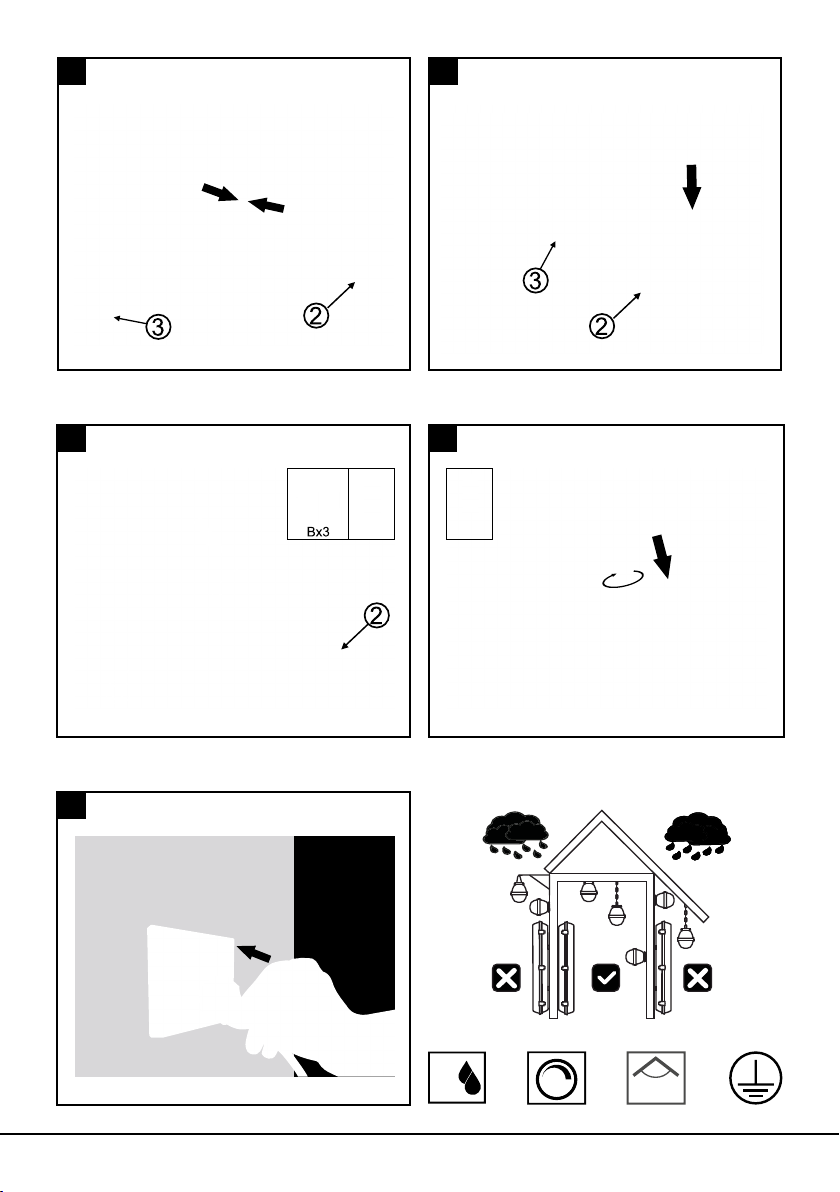

Ax6
Bx3
Cx2
D2
D1Cx2 D2

32
11
8
10
12
9
D2 D2
IP
20 80°x140°

54

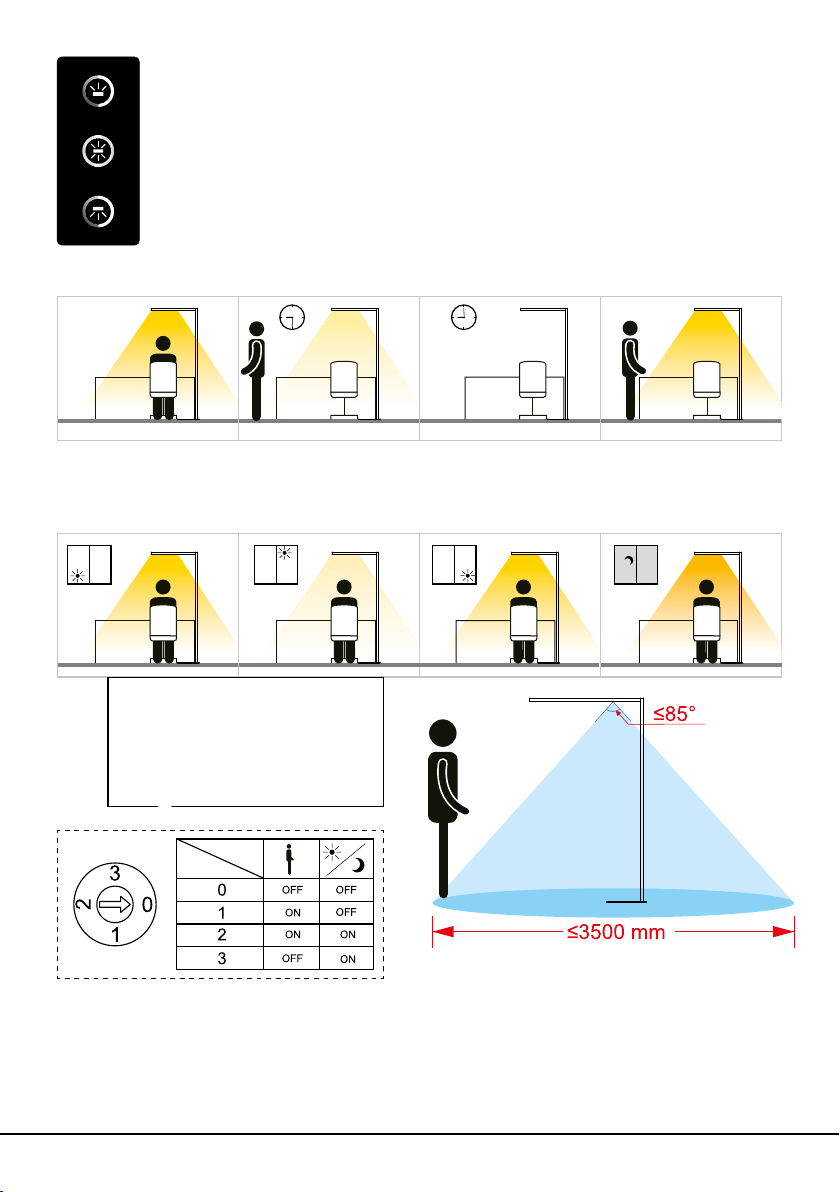

Nur indirektes Licht / Indirect light only / Lumière indirecte seulement /
Sólo luz indirecta / Solo luce indiretta
Nur direktes Licht / Direct light only / Lumière directe seulement /
Sólo luz directa / Solo luce diretta
Indirektes und direktes Licht / Indirect and direct light / Lumière indirecte et
directe / Luz indirecta y directa / Luce indiretta e diretta
Bewegungssensor / Motion sensor / Capteur de mouvement /
Sensor de movimiento / Sensore di movimento
Tageslichtsensor / Daylight sensor / Capteur de lumière du jour /
Sensor de luz diurna / Sensore di luce diurna
-30% 10 min10 min
(DE) Dieses Produkt enthält eine Lichtquelle der Energieeffizienzklasse E.
(EN) This product contains a light source of energy efficiency class E.
(FR) Ce produit contient une source lumineuse de classe d‘efficacité énergétique E.
(ES) Este producto contiene una fuente de luz de clase de eficiencia energética E.
(IT) Questo prodotto contiene una sorgente luminosa di classe di efficienza energetica E.

54
ARTIKELNR. 4277-240080
ABMESSUNGEN 1200 x 50 x 1960 mm
LEISTUNGSAUFNAHME 80 W
LICHTFARBE 4000 K
ABSTRAHLWINKEL 80°x 140°
EINGANGSSPANNUNG 220  240 V AC
TEMPERATURBEREICH -20 °C – +45 °C
LEISTUNGSFAKTOR 0,90
FARBWIEDERGABEINDEX > 82
DE
Lieferumfang
- STYLEbutler
- Bedienungsanleitung
Bestimmungsgemäße Verwendung
Ortsveränderliche Leuchte im Innenbereich
Achtung
Die Lichtquelle dieser Leuchte ist nicht er-
setzbar; wenn die Lichtquelle ihr Lebensdau-
erende erreicht hat, ist die gesamte Leuchte
zu ersetzen.
Konformität
Hiermit erklärt DOTLUX GmbH, dass dieses
Produkt den EU-Richtlinien EMC 2014/30/
EU, LVD 2014/35/EU, RoHS 2011/65/EU und
der Ökodesign-Richtlinie 2009/125/EG ent-
spricht.

76
Vor der ersten Benutzung / Haftungs-
hinweise
Liebe Kundin, lieber Kunde,
entpacken Sie das Produkt vorsichtig und
prüfen Sie es auf Vollständigkeit und Un-
versehrtheit. Bei Beschädigungen am Kabel,
Glas oder den elektrischen Teilen darf die
Leuchte nicht betrieben werden. Wenden
Sie sich in solch einem Falle umgehend an
die unter Punkt 9 genannte Serviceadresse.
Lesen Sie diese Anleitung sorgfältig durch.
Sie vermeiden dadurch Fehler, die zu einer
Gefahr oder Funktionsstörung führen könn-
ten. Bewahren Sie die Anleitung für spätere
Fragen auf. Geben Sie die Anleitung an jeden
nachfolgenden Besitzer oder Benutzer des
Produkts weiter. Stellen Sie sicher, dass ge-
gebenenfalls jede erhaltene Ergänzung an
die Anleitung beigefügt ist. Der Hersteller
kann nicht für Personen- oder Sachschäden
verantwortlich und/oder haftbar gemacht
werden, die verursacht werden durch:
- unsachgemäße Montage
- vorgenommene Änderungen am Produkt
- nicht bestimmungsgemäße Verwendung
- Nichtbeachtung der vorliegenden Hinweise
Konformitätserklärung
Der vollständige Text der EU-Konformitäts-
erklärung ist unter der folgenden Internet-
adresse verfügbar:
https://www.dotlux.de/konformitaetserk-
laerungen/
Weitere Symbole
Beachten Sie immer die Symbole auf der
Verpackung und in dieser Montageanleitung.
Diese Anleitung setzt Fachkennt-
nisse voraus, die einer abgeschlos-
senen Ausbildung im Elektrohand-
werk entsprechen.
Achtung! Beachten Sie unbedingt
die allgemeinen Sicherheits- und
Warnhinweise.
Bedienungsanleitung
Bestimmungsgemäße Verwendung /
Vorhersehbare Fehlanwendung
Dieses Produkt dient zur Beleuchtung. Wei-
tere Angaben zur bestimmungsgemäßen
Verwendung sind der Montageskizze zu ent-
nehmen. Keine starken, mechanischen Bean-
spruchungen oder starker Verschmutzung
aussetzen. Aus Sicherheitsgründen dürfen
Sie das Produkt nicht verändern und/oder
umbauen. Eine andere Verwendung, wie zu-
vor beschrieben, kann zur Beschädigung des
Produktes führen. Dies kann Gefahren her-
vorrufen, wie z.B. Kurzschluss, elektrischer
Schlag oder Brand.
Reinigung/ Wartung
Bei Reinigungs-/ Wartungsarbeiten
und vor dem Leuchtmittelwechsel
muss die Leuchte unbedingt abküh-
len und ausgeschaltet sein.
Überprüfen Sie die Spannungsfreiheit. Zur
regelmäßigen Reinigung (2-3 mal jährlich)
verwenden Sie ein trockenes oder leicht an-
gefeuchtetes Tuch und niemals Chemikalien
oder Scheuermittel. Für Edelstahlleuchten
empfiehlt sich die Verwendung eines Edel-
stahlreinigers. Verwenden Sie nur die auf
der Verpackung angegebenen Leuchtmittel.
Folgende umweltbedingte Einflüsse können
unerwünschte Wirkungen auf die Oberflä-
che des Produktes haben: saurer Regen und
Boden, hoher Salzgehalt in der Luft, Reini-
gungsmittel, Dünger (inbesondere in Blu-
menbeeten), Streusalz, andere chemische
Substanzen (z.B. Pflanzenschutzmittel).

76
Sicherheits- und
Unfallverhütungsvorschriften
Beachten Sie für die Montage und die War-
tung die nationalen Montage- und Unfallver-
hütungsvorschriften.
ArbeitenSieniemalsbeianliegender
Spannung an der Leuchte. Achtung
- Lebensgefahr!
Der elektrische Anschluss darf nur
von einer Elektrofachkraft vorge-
nommen werden. Lassen Sie be-
schädigte elektrische Teile aus-
schließlich von einer Elektrofach-
kraft ersetzt.
Dieses Produkt und seine Verpa-
ckung enthalten Kleinteile, die von
Kindern verschluckt werden könen.
Halten Sie Kinder vom Produkt und
der Verpackung fern!
Ersetzen Sie umgehend jedes zer-
brochene Schutzglas. Verwende Sie
dabei ausschließlich Originalteile.
Mindestabstand zu beleuchteten
Gegenständen
Hinweise zur Entsorgung
Ab dem Zeitpunkt der Umsetzung
der europäischen Richtlinien
2012/19/EU und 2006/66/EG in na-
tionales Recht gilt folgendes: Elektrische und
elektronische Geräte sowie Batterien dürfen
nicht mit dem Hausmüll entsorgt werden.
Der Verbraucher ist gesetzlich verpflichtet,
elektrische und elektronische Geräte sowie
Batterien am Ende ihrer Lebensdauer an den
dafür eingerichteten, öffentlichen Sammel-
stellen oder an die Verkaufsstelle zurückzu-
geben. Einzelheiten dazu regelt das jeweilige
Landesrecht. Das Symbol auf dem Produkt,
der Gebrauchsanleitung oder der Verpa-
ckung weist auf diese Bestimmungen hin.
Mit der Wiederverwertung, der stofflichen
Verwertung oder anderen Formen der Ver-
wertung von Altgeräten/Batterien leisten Sie
einen wichtigen Beitrag.
Serviceadresse
DOTLUX GmbH
Richard-Stuecklen Str. 7, 91781 Weissenburg
Tel: +49 9141 / 4051 0
Fax: +49 9141 / 4051 999
[e-mail]
www.dotlux.de
X m

98

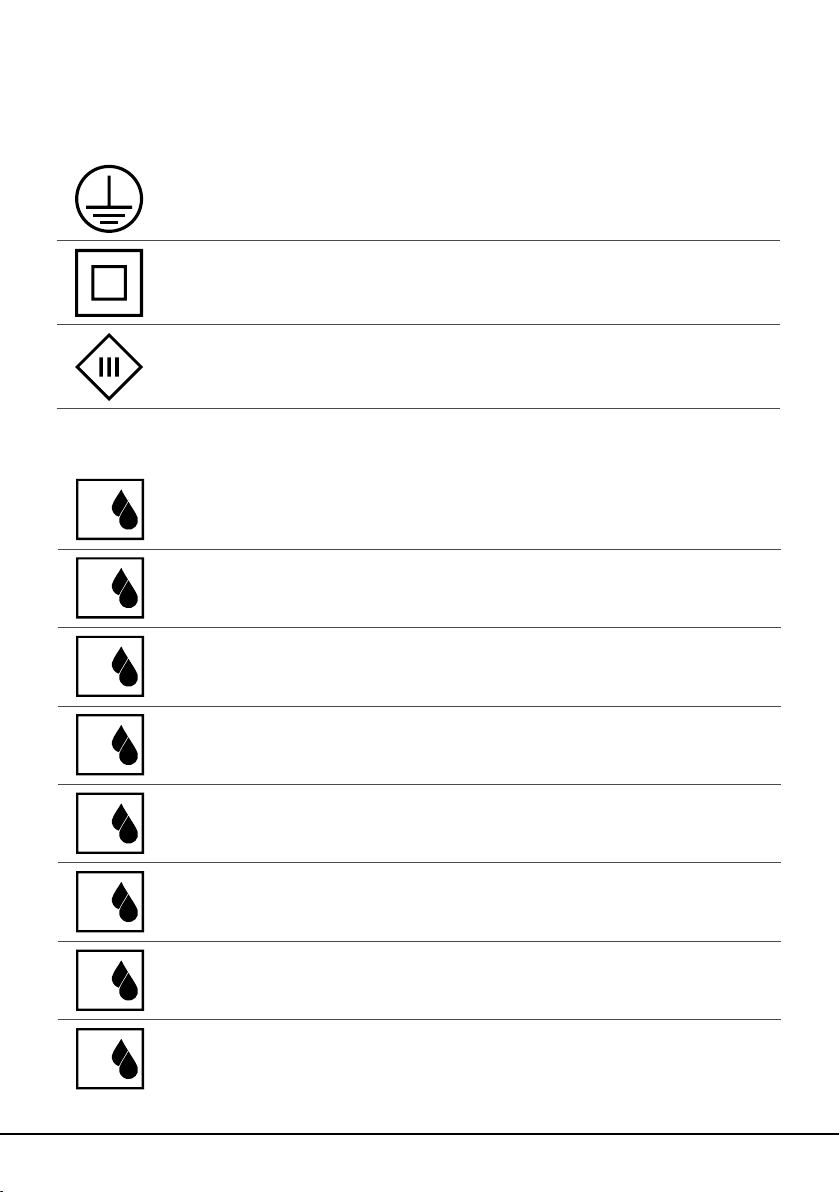

IP
20 IP20 Schutz vor: Fremdkörpern mit ø ≥ 12,5 mm, Zugang mit den
Fingern oder ähnlichen Gegenständen. Kein Wasserschutz.
IP
40 IP40
Schutz vor: Fremdkörpern mit ø ≥ 1,0 mm, Zugang mit Drähten
oder ähnlichen Gegenständen bis 1,0 mm Dicke. Kein Wasser-
schutz.
IP
44 IP44
Schutz vor: Fremdkörpern mit ø ≥ 1,0 mm, Zugang mit Drähten
oder ähnlichen Gegenständen bis 1,0 mm Dicke. Spritzwasser
aus allen Richtungen (360°)
IP
54 IP54
Schutz vor: Staubablagerungen (in schädigender Menge),
Spritzwasser aus allen Richtungen (360°), Vollständiger Schutz
gegen Berührung
IP
65 IP65
Schutz vor: Staubeintritt (staubdicht), Strahlwasser aus einer
Düse aus allen Richtungen (360°). Vollständiger Schutz gegen
Berührung.
IP
66 IP66 Schutz vor: Staubeintritt (staubdicht), starkem Strahlwasser.
Vollständiger Schutz gegen Berührung.
IP
67 IP67 Schutz vor: Staubeintritt (staubdicht), Eintauchen bei festge-
elegtem Druck und Zeit. Vollständiger Schutz gegen Berührung.
IP
69 IP69
Schutz vor: Staubeintritt (staubdicht), Schutz gegen Wasser
bei Hoch-/ Dampfstrahlreinigung, speziell Landwirtschaft. Voll-
ständiger Schutz gegen Berührung
Schutz-
klasse I
Die Leuchte hat einen Schutzleiteranschluss. Schließen Sie
den Schutzleiter (grün-gelbe Ader) an die gekennzeichnete Er-
dungsschraube an.
Schutz-
klasse II
Die Leuchte ist besonders isoliert und darf nicht an einen
Schutzleiter angeschlossen werden.
Schutz-
klasse III
Die Leuchte darf nur an Sicherheitskleinspannung angeschlos-
sen werden.
Symbole Schutzart / Schutzklasse

98
ITEMNR. 4277-240080
DIMENSIONS 1200 x 50 x 1960 mm
POWER CONSUMPTION 80 W
COLOR TEMPERATURE 4000 K
BEAM ANGLE 80°x 140°
INPUT VOLTAGE 220  240 V AC
WORKING TEMPERATURE -20 °C – +45 °C
POWER FACTOR 0,90
COLOR RANDERING INDEX > 82
EN
Scope of delivery
- STYLEbutler
- User manual
Intended use
Portable luminaire for indoor use
Attention
The light source of this luminaire is not re-
placeable; when the light source reaches its
end of life, the whole luminaire shall be re-
placed.
Conformity
DOTLUX GmbH hereby declares that this
product complies with the EU Directives
EMC 2014/30/EU, LVD 2014/35/EU, RoHS
2011/65/EU and the Ecodesign Directive
2009/125/EC.

1110
Before Using / Notice of Liability
Dear customer,
please unpack the products carefully and
check that the delivery is complete and that
the units are undamaged. Do not operate
lamps with a damaged electrical part, cable
or glass. In cases of damaged components,
you should contact the mentioned service
address (point 9) immediately. Please read
these instructions carefully. Thereby mista-
kes are avoided that could lead to hazards or
malfunction. Keep the instructions and the
installation manual in a safe place for future
reference. The manual must be passed on to
all subsequent owners or users of the pro-
duct. Ensure that any supplements you may
receive have also been appended to the ma-
nual. The manufacturer cannot accept any
responsibility and/or liability for bodily injury
or property damage due to:
- improper installaon
- unauthorized modification of the product
- improper use
- non-compliance with these instructions
Declaration of Conformity
The full text of the EU declaration of con-
formity is available at the following Internet
address:
https://www.dotlux.de/konformitaetserk-
laerungen/
Other Symbols
Always follow the symbols on the packaging
and in the instructions. The characters and
symbols are explained below:
This manual assumes knowledge
which corresponds to a complete
training as an electrician.
Attention! Basic safety precauti-
ons should always be followed.
User manual
Intended Use / Foreseeable Misuse
This product is for lighting. Please see the
assembly drawing for further information
concerning intended use. Do not expose to
strong mechanical stress or heavy conta-
mination. For safety reasons, do not modify
and/or convert the product as any other use
may damage the product. This could lead
to hazards such as short circuit, electrical
shock or fire.
Maintenance/ Care
Turn off the power and allow lamp
to cool down before cleaning,
maintaining or replacing the lamp!
Check that there is no voltage. Use a dry
or moist cloth for regular cleaning (2 or 3
times per year). Chemicals or abrasives
must never be used. A special stainless steel
cleaning agent is recommended for cleaning
stainless steel luminaires. The following en-
vironmental influences can have undesirable
effects on the surface of the product: acid
rain and soil, high salt content in the air, clea-
ning agents, fertiliser (especially in flower
beds), de-icing salt, other chemical substan-
ces (e.g. pesticides). Only the lamps stated
on the packaging may be used.

1110
Safety Precautions
Please observe the national installa-
tion and safety regulations during ins-
tallation, operation and maintenance.
Do not install the lamp when volta-
ge is applied the the lamp. Caution:
Danger to life!
Electrical connections may only be
carried out by a qualified electrici-
an. Damaged electronic parts my
only be replaced by a qualified elec-
trician.
This product and its packaging con-
tain small parts that can be swal-
lowed by children. For this reason,
the product and its packaging must
always be kept out of reach of chil-
dren.
Replace any broken protective
glass immediately. Always ensure
that only original parts are being
used.
Minimum distance to illuminated
objects
Disposal Instructions
After the implementation of Euro-
pean Directive 2012/19/EU and
2006/66/EG in the national legal
system, the following applies: Electric and
electronic devices as well as batteries must
not be disposed of with household waste.
Consumers are obliged by law to return elec-
trical and electronic devices as well as bat-
teries at the end of their service lives to the
public collectingpoints set up for this purpo-
se of point of sale. Details to this are defined
by the national law of the respective count-
ry. This symbol on the product, the instruc-
tion manual or the package indicates that
are product is subject to these regulations.
By recycling, reusing the materials or other
forms of utilising old devices/ batteries, you
are making an important contribution to pro-
tecting our environment.
Service Address
DOTLUX GmbH
Richard-Stuecklen Str. 7, 91781 Weissenburg
Tel: +49 9141 / 4051 0
Fax: +49 9141 / 4051 999
[e-mail]
www.dotlux.de
X m

1312
IP
20 IP20 Protection against: Solid objects with ø ≥12.5 mm, contact with
fingers or similar objects. No protection against liquid ingress!
IP
40 IP40
Protection against: Solid objects with ø ≥ 1.0 mm, contact with
wires, tools or similar objects with ø ≥ 1.0 mm. No protection
against liquid ingress!
IP
44 IP44
Protection against: Solid objects with ø ≥ 1.0 mm, contact with
wires, tools or similar objects with ø ≥ 1.0 mm. Splashed water
from all directions (360°)
IP
54 IP54
Protection against: Dust deposition (of a harmful amount), all
contact from solid objects. Splashed water from all directions
(360°),
IP
65 IP65
Protection against: Dust ingress (dust-tight), all contact from
solid objects. Water ingress caused by a nozzle (low pressure
water jets) from all directions (360°).
IP
66 IP66 Protection against: Dust ingress (dust-tight), all contact from
solid objects, powerful water jets
IP
67 IP67
Protection against: Dust ingress (dust-tight), all contact from
solid objects, temporary immersion in water under defined
conditions of pressure and time.
IP
69 IP69
Protection against: Dust ingress (dust-tight), protection against
water in case of high pressure/ steam jet cleaning, especially
agriculture, complete protection against contact.
Protection
class I
The luminaire has a connection for a protective earth conduc-
tor. Connect the protective earth conductor (green-yellow
wire) to the corresponding marked earth screw.
Protection
class II
The luminaire has special insulation and must not be connected
to a protective earth conductor.
Protection
class III
The luminaire may only be connected to safety extra-low vol-
tage.
Symbols IP protection / Protection class
