INSTALLATIEVOORSCHRIFTENEN GEBRUIKSAANWIJZING KACHEL
INSTALLATION INSTRUCTIONS AND OPERATING MANUAL STOVE
INSTALLATION ET MODE D’EMPLOI POELE
EINBAUANLEITUNG UND GEBRAUCHSANWEISUNG FEUERSTÄTTE
INSTRUCCIONES DE INSTALACIÓN Y USO ESTUFA
ISTRUZIONI PER L'INSTALLAZIONE E L'USO STUFA
03.27885.200 – 02/2012
09.20008.000
Kachel 750GH en 750GM

2Wijzigingen op grond van technische verbeteringen voorbehouden
Inhoudsopgave
Inleiding 3
Conformiteitsverklaring 3
Veiligheid 4
Installatiecondities 4
Algemeen 4
Schoorsteen 4
Ventilatie van de ruimte 5
Vloer en wanden 6
Productbeschrijving 6
Installatie 7
Voorbereiding 7
Schoorsteenaansluiting voorbereiden 7
Plaatsen en aansluiten 8
Gebruik 9
Eerste gebruik 9
Brandstof 9
Aanmaken 9
Stoken met hout 10
Stoken met bruinkoolbriketten (alleen voor
750GM) 11
Stoken met antracietkolen (alleen voor
750GM) 11
Adviezen voor het stoken 12
Doven van het vuur 12
Ontassen 12
Nevel en mist 12
Eventuele problemen 12
Onderhoud 13
Schoorsteen 13
Schoonmaken en ander regelmatig
onderhoud 13
Bijlage 1: Technische gegevens 17
18
Bijlage 2: Afmetingen 19
Bijlage 3: Afstand tot brandbaar materiaal 20
Bijlage 4: Diagnoseschema 22
Index 23

Wijzigingen op grond van technische verbeteringen voorbehouden 3
Inleiding
Geachte gebruiker,
Met de aankoop van dit verwarmingstoestel van
DOVRE heeft u gekozen voor een kwaliteitsproduct.
Dit product maakt deel uit van een nieuwe generatie
energiezuinige en milieuvriendelijke
verwarmingstoestellen. Deze toestellen maken
optimaal gebruik van zowel convectiewarmte als
stralingswarmte.
Uw DOVRE toestel is geproduceerd met de
modernste productiemiddelen. Mocht er
onverhoopt toch iets mankeren aan uw toestel, dan
kunt u altijd een beroep doen op de DOVRE
service.
Het toestel mag niet gewijzigd worden; gebruik
steeds originele onderdelen.
Het toestel is bedoeld voor plaatsing in een
woonruimte. Het moet hermetisch worden
aangesloten op een goedwerkende schoorsteen.
Wij adviseren u het toestel te laten installeren door
een bevoegd installateur.
DOVRE kan niet aansprakelijk worden gesteld
worden voor problemen of schade door een
onjuiste installatie.
Bij installatie en gebruik moeten de hierna
beschreven veiligheidsvoorschriften in acht
worden genomen.
In deze handleiding leest u hoe u het DOVRE
verwarmingstoestel op een veilige manier installeert,
gebruikt en onderhoudt. Als u aanvullende informatie
of technische gegevens wilt of een installatie-
probleem heeft, neemt u dan eerst contact op met uw
leverancier.
© 2012 DOVRE NV
Conformiteitsverklaring
Notified body: 1625
Hierbij verklaart
Dovre nv, Nijverheidsstraat 18 B-2381 Weelde,
dat de kachels 750GH en 750GM conform EN 13240
geproduceerd worden.
Weelde 04-03-2005
In het kader van een continue productverbetering,
kunnen specificaties van het geleverde toestel
afwijken van de beschrijving in deze brochure, zonder
voorafgaande kennisgeving.
DOVRE N.V.
Nijverheidsstraat 18 Tel : [phone]
B-2381 Weelde Fax : [phone]
België E-mail : [e-mail]

4Wijzigingen op grond van technische verbeteringen voorbehouden
Veiligheid
Let op! Alle veiligheidsvoorschriften moeten
strikt worden nageleefd.
Lees aandachtig de instructies voor installatie,
gebruik en onderhoud voordat u het toestel in
gebruik neemt.
Het toestel moet worden geïnstalleerd
overeenkomstig de wetgeving en voorschriften
van uw land.
Alle lokale bepalingen en de bepalingen die
betrekking hebben op nationale en Europese
normen moeten worden nageleefd bij het
installeren van het toestel.
Lees de instructies voor installatie, gebruik en
onderhoud die met het toestel zijn
meegeleverd.
Laat het toestel bij voorkeur installeren door
een bevoegd installateur. Deze is op de hoogte
van de geldende bepalingen en voorschriften.
Het toestel is ontworpen voor
verwarmingsdoeleinden. Alle oppervlaktes,
inclusief het glas en de aansluitbuis kunnen
zeer heet worden (meer dan 100°C)! Gebruik
voor de bediening een koude hand of een
hittebestendige handschoen.
Plaats geen gordijnen, kleren, wasgoed of
andere brandbare materialen bovenop of in de
nabijheid van het toestel.
Gebruik tijdens het gebruik van uw toestel
geen licht ontvlambare of explosieve stoffen in
de nabijheid van het toestel.
Voorkom schoorsteenbrand door regelmatig de
betreffende schoorsteen te laten reinigen.
Stook het toestel nooit met open deur.
Bij schoorsteenbrand: sluit de luchtinlaten van
het toestel en waarschuw de brandweer.
Als het glas van het toestel is gebroken of
gebarsten, moet dit glas worden vervangen
voordat u het toestel opnieuw in gebruik neemt.
Zorg voor voldoende ventilatie van de ruimte
waar het toestel wordt geplaatst. Bij
onvoldoende ventilatie vindt onvolledige
verbranding plaats, waardoor zich giftige
gassen in de ruimte kunnen verspreiden. Zie
het hoofdstuk "Installatiecondities" voor meer
informatie over ventilatie.
Installatiecondities
Algemeen
Het toestel moet worden aangesloten op een goed
werkende schoorsteen.
Voor de aansluitmaten: zie de bijlage "Technische
gegevens".
Informeer bij de brandweer en/of
verzekeringsmaatschappij naar eventuele
specifieke vereisten en voorschriften.
Schoorsteen
De schoorsteen is nodig voor:
Het afvoeren van de verbrandingsgassen door
natuurlijke trek.
De warme lucht in de schoorsteen is lichter
dan de buitenlucht en stijgt daarom omhoog.
Het aanzuigen van lucht, nodig voor de verbranding
van de brandstof in het toestel.
Een niet goed werkende schoorsteen kan tijdens het
openen van de deur rookterugslag geven. Schade
ontstaan door rookterugslag is uitgesloten van
garantie.
Sluit niet meerdere toestellen (bijvoorbeeld ook
nog een centraleverwarmingsketel) op
dezelfde schoorsteen aan, tenzij lokale of
nationale regelgeving hierin voorziet.
Vraag uw installateur om advies over de schoorsteen.
Raadpleeg de Europese norm EN13384 voor een
juiste berekening van de schoorsteen.
De schoorsteen moet aan de volgende voorwaarden
voldoen:
De schoorsteen moet gemaakt zijn van vuurvast
materiaal, bij voorkeur keramiek of roestvrij staal.

Wijzigingen op grond van technische verbeteringen voorbehouden 5
De schoorsteen moet luchtdicht en goed gereinigd
zijn en voldoende trek garanderen.
Een trek/onderdruk van 15-20Pa tijdens
normale belasting is ideaal.
De schoorsteen moet - vertrekkend van de uitgang
van het toestel - zo verticaal mogelijk lopen.
Richtingsveranderingen en horizontale stukken
verstoren de afvoer van verbrandingsgassen en
veroorzaken mogelijk roetophoping.
De binnenmaten mogen niet te groot zijn, om te
voorkomen dat de verbrandingsgassen te sterk
afkoelen waardoor de trek minder wordt.
De schoorsteen moet bij voorkeur dezelfde
diameter hebben als de aansluitkraag.
Voor de nominale diameter: zie de bijlage
"Technische gegevens". Als het rookkanaal
goed is geïsoleerd, kan de diameter eventueel
wat groter zijn (maximaal tweemaal de sectie
van de aansluitkraag).
De sectie (oppervlakte) van het rookkanaal moet
constant zijn. Verwijdingen en (vooral)
vernauwingen verstoren de afvoer van
verbrandingsgassen.
Bij toepassing van een regenkap/afvoerkap op de
schoorsteen: let erop dat de kap niet de uitmonding
van de schoorsteen vernauwt en dat de kap niet de
afvoer van verbrandingsgassen belemmert.
De schoorsteen moet uitmonden in een zone die
niet wordt verstoord door omliggende gebouwen,
vlakbijstaande bomen of andere hindernissen.
Het schoorsteengedeelte buiten de woning moet
geïsoleerd zijn.
De schoorsteen moet minimaal 4meter hoog zijn.
Als vuistregel geldt: 60cm boven de nok van het
dak.

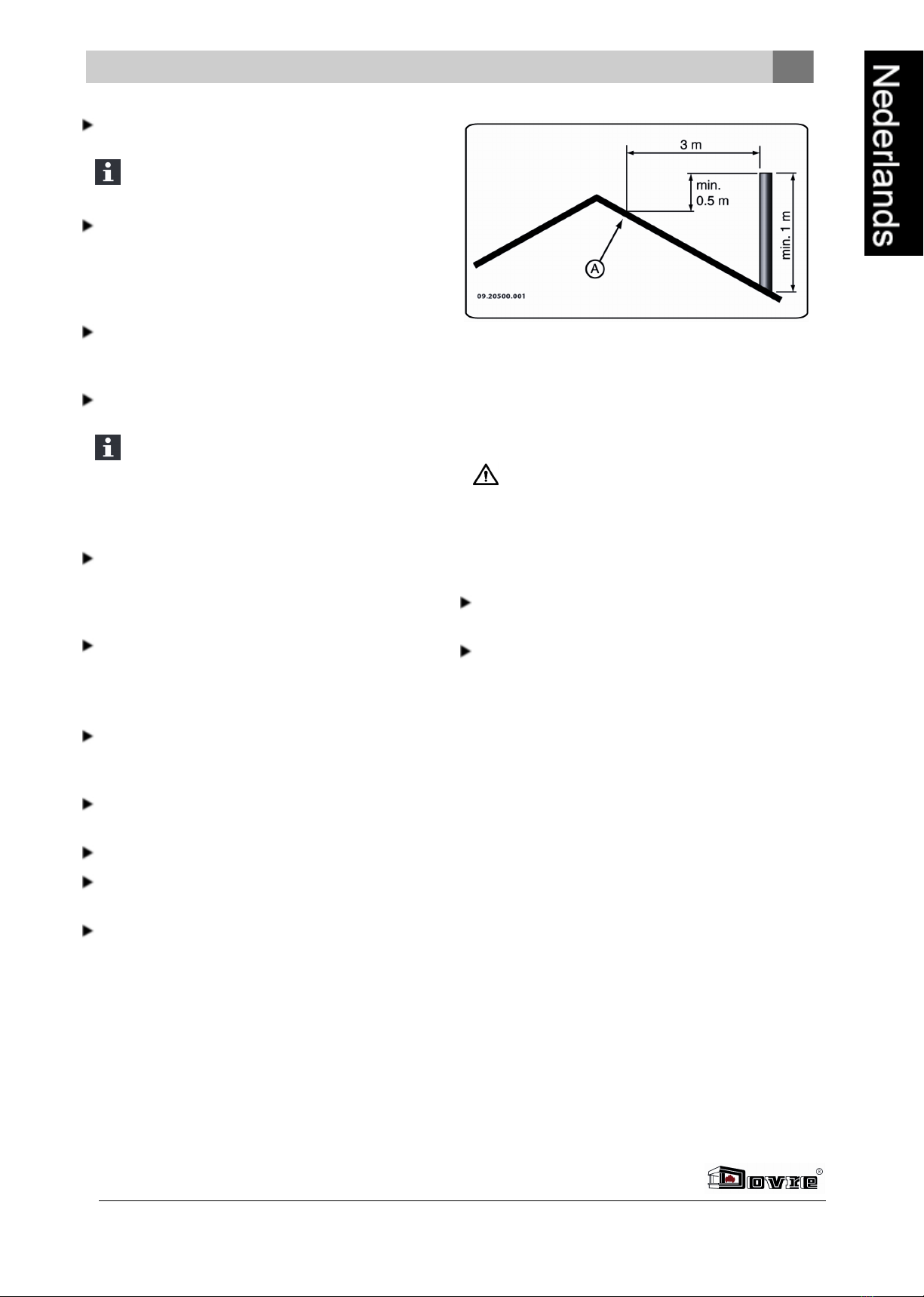

Als de nok van het dak meer dan 3meter is
verwijderd van de schoorsteen: houd de maten aan
die in de volgende figuur zijn aangegeven. A = het
hoogste punt van het dak binnen een afstand van
3meter.
Ventilatie van de ruimte
Voor een goede verbranding heeft het toestel lucht
(zuurstof) nodig. Die lucht wordt via regelbare
luchtinlaten aangevoerd vanuit de ruimte waar het
toestel is geplaatst.
Bij onvoldoende ventilatie vindt onvolledige
verbranding plaats, waardoor zich giftige
gassen in de ruimte kunnen verspreiden.
Een vuistregel is dat de luchttoevoer 5,5cm²/kW
moet zijn. Extra ventilatie is nodig:
Als het toestel in een ruimte staat die goed is
geïsoleerd.
Als er mechanische ventilatie is, bv een centraal
afzuigsysteem of een afzuigkap in een open
keuken.
U kunt voor extra ventilatie zorgen door een
ventilatierooster in de buitenmuur te laten plaatsen.
Zorg dat andere luchtverbruikende apparaten (zoals
een wasdroger, ander verwarmingstoestel of
badkamerventilator) een eigen buitenluchtaanvoer
hebben, of zijn uitgeschakeld wanneer u het toestel
stookt.

6Wijzigingen op grond van technische verbeteringen voorbehouden
Vloer en wanden
De vloer waarop het toestel wordt geplaatst, moet
voldoende draagvermogen hebben. Voor het gewicht
van het toestel: zie de bijlage "Technische gegevens".
Bescherm een brandbare vloer door middel van
een onbrandbare vloerplaat tegen warmte-
uitstraling. Zie de bijlage "Afstand tot
brandbaar materiaal".
Verwijder brandbaar materiaal zoals linoleum,
tapijt, enzovoorts onder de onbrandbare
vloerplaat.
Zorg voor voldoende afstand tussen het toestel
en brandbare materialen zoals houten wanden
en meubels.
Ook de aansluitbuis straalt warmte uit. Zorg
voor voldoende afstand of afscherming tussen
de aansluitbuis en brandbare materialen.
De vuistregel voor een enkelwandige buis is
een afstand van driemaal de diameter. Als een
bekledingsschelp rond de buis is aangebracht,
is een afstand van eenmaal de diameter
toelaatbaar.
Een vloerkleed moet minimaal 80cm van het
vuur verwijderd zijn.
Bescherm een brandbare vloer voor de kachel
met behulp van een onbrandbare vloerplaat
tegen eventueel uitvallende assen. De
vloerplaat moet voldoen aan nationale normen.
Voor de afmetingen van de onbrandbare
vloerplaat: zie de bijlage "Afstand tot brandbaar
materiaal".
Voor verdere eisen in verband met
brandveiligheid: zie de bijlage "Afstand tot
brandbaar materiaal".

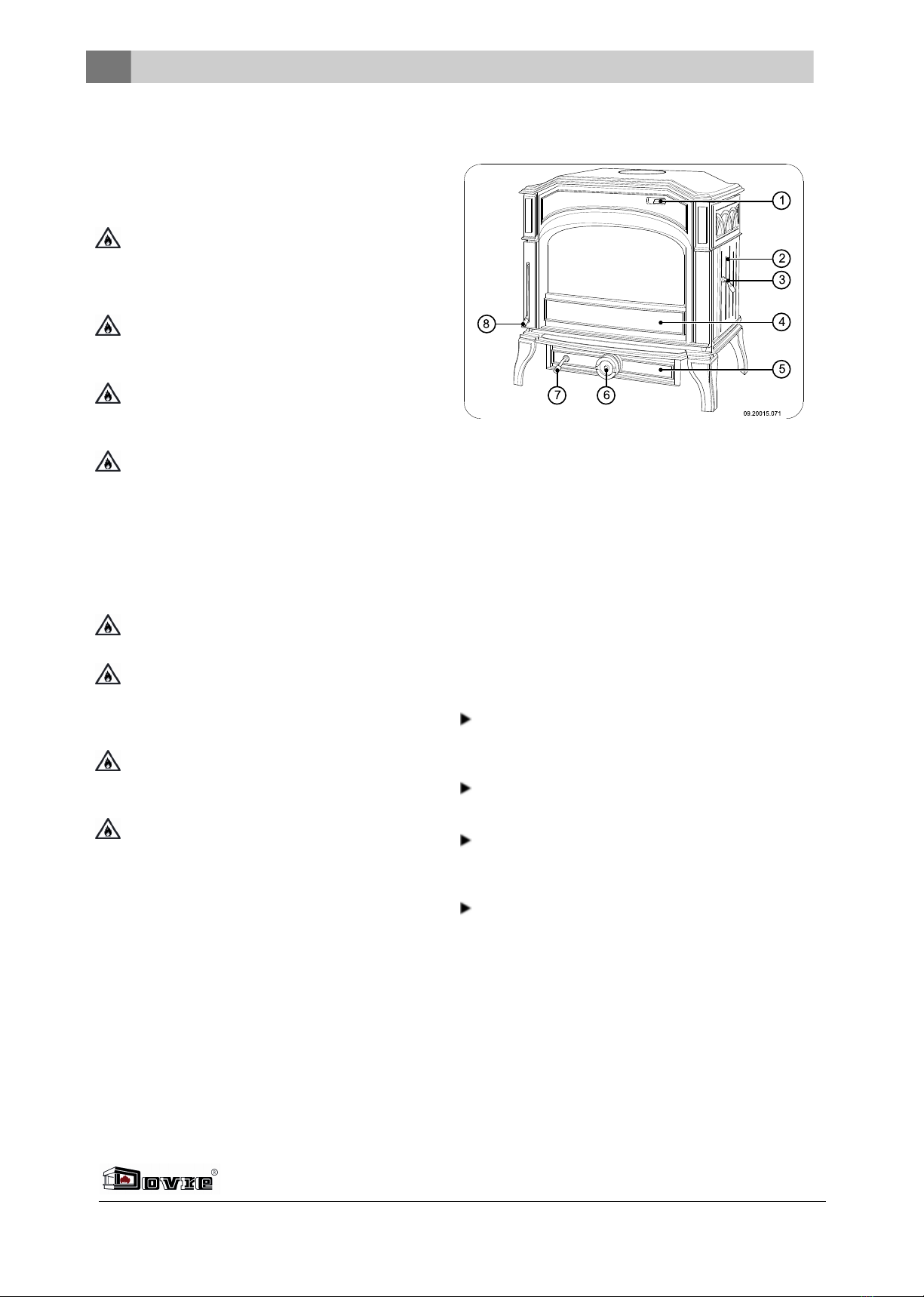

Productbeschrijving
1. Secundaire luchtschuif
2. Vuldeur
3. Grendel vuldeur
4. Deur
5. Asladedeur
6. Primaire luchtschuif
7. Grendel asdeur
8. Grendel deur
Kenmerken van het toestel

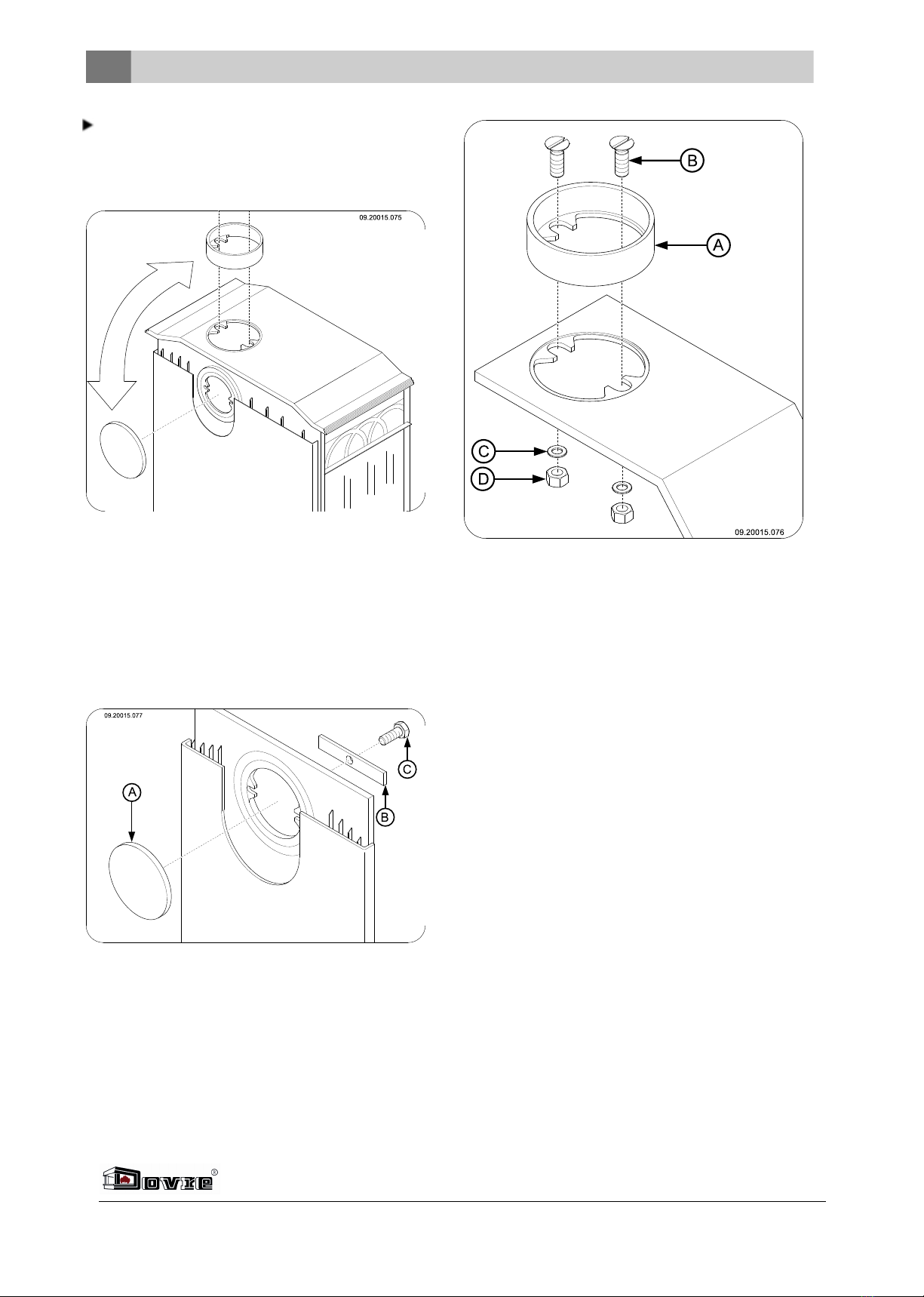

Het toestel kan aan de achterzijde of aan de
bovenzijde op de schoorsteen aangesloten
worden.
Het toestel wordt geleverd met een losse
handgreep, de zogenaamde "koude hand".
Het toestel is voorzien van een aparte deur voor
het bijvullen van de brandstof, de zogenaamde
"vuldeur".

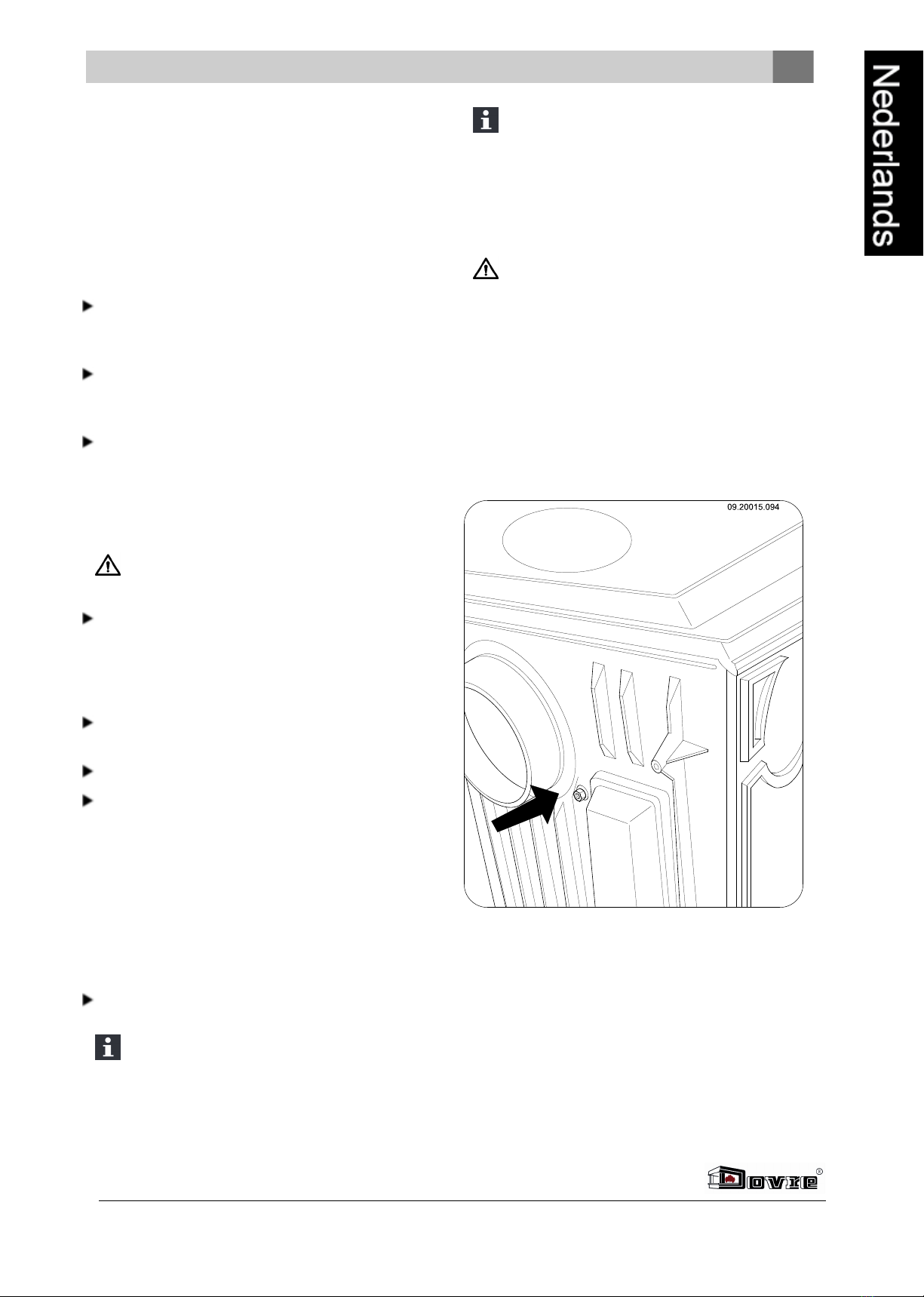

Om de deuren te openen, plaatst u de koude hand
(A) in de grendel (B) op de deuren; zie volgende
figuur.

Wijzigingen op grond van technische verbeteringen voorbehouden 7
Het toestel 750GH is voorzien van vermiculite
binnenplaten.
Het toestel 750GH is voorzien van een
verwijderbaar ontassingsluik
Het toestel 750GM is voorzien van gietijzeren
binnenplaten.
Het toestel 750GM is voorzien van een rooster
waar de as doorheen valt.
Aanvullende kenmerk 750GM
Het toestel is geschikt voor het stoken van hout,
bruinkoolbriketten en antracietkolen.
Installatie
Voorbereiding
Controleer het toestel onmiddellijk bij ontvangst op
(transport)schade en eventuele andere gebreken.
Het toestel is aan de onderkant met schroeven op
de pallet gemonteerd.
Als u (transport)schade of gebreken hebt
geconstateerd, neem het toestel dan niet in
gebruik en stel de leverancier op de hoogte.
Verwijder de demontabele onderdelen (vuurvaste
binnenplaten, aslade, hitteschild zijwand) uit het
toestel voordat u het toestel gaat installeren.
Door de demontabele onderdelen te
verwijderen, kunt u het toestel gemakkelijker
verplaatsen en beschadiging voorkomen.
Let bij het verwijderen van demontabele
onderdelen op hun oorspronkelijke positie, om
ze later weer op de juiste plaats te kunnen
aanbrengen.
1. Open de deur.
2. Verwijder de vuurvaste binnenplaten.
Gietijzeren binnenplaten beschermen de
verbrandingskamer en geven warmte door aan
de omgeving.
Handgreep monteren
Het toestel wordt geleverd met een losse handgreep,
de zogenaamde "koude hand".
Bevestig met bijgeleverde schroef M8x50 het houten
handvat aan het verloopstuk; zie volgende figuur.
09-20015.088
Schoorsteenaansluiting
voorbereiden
Bij het aansluiten van het toestel op de schoorsteen
hebt u de keuze uit aansluiting op de bovenzijde of
aan de achterzijde; zie volgende figuur.
De uitgang die u niet wilt gebruiken, sluit u af met
het bijbehorende meegeleverde afsluitdeksel.
Op de uitgang die u wel wilt gebruiken, monteert u
de bijbehorende meegeleverde aansluitkraag.
Afdichtingskit en bevestigingsmaterialen zijn
meegeleverd.

8Wijzigingen op grond van technische verbeteringen voorbehouden
Bij aansluiting op de achterzijde moet er een
opening gemaakt worden in het hitteschild. Op de
plaats waar de opening gemaakt moet worden is
een insnijding in het hitteschild aangebracht.
Aansluiten op de bovenzijde
1. Schroef het hitteschild van het toestel.
2. Sluit de rookgasopening aan de achterzijde van
het toestel af met het meegeleverde afsluitdeksel
(A). Gebruik het bevestigingsplaatje (B) en bout
M6x25 (C) om het deksel aan het toestel te
monteren; zie volgende figuur.
3. Monteer de aansluitkraag (A)met de twee
schroeven M8x25 (B) en de sluitringen (C) en
moeren M8 (D) op de rookgasopening aan de
bovenzijde; zie volgende figuur.
4. Gebruik de meegeleverde kachelkit voor de
afdichting van zowel de aansluitkraag als het
afsluitdeksel met het toestel.
5. Schroef het hitteschild terug op het toestel.
Aansluiten op de achterzijde
1. Schroef het hitteschild van het toestel.
2. Maak de opening in het hitteschild door met een
plaatschaar het voorgesneden gedeelte uit het
hitteschild te knippen.
3. Monteer de aansluitkraag met behulp van de
bevestigingsmaterialen op de rookgasopening aan
de achterzijde.
4. Sluit de rookgasopening met behulp van de
bevestigingsmaterialen aan de bovenzijde van het
toestel af met het meegeleverde afsluitdeksel.
5. Gebruik de meegeleverde kachelkit voor de
afdichting van zowel de aansluitkraag als het
afsluitdeksel met het toestel.
6. Schroef het hitteschild terug op het toestel.
Plaatsen en aansluiten
1. Zet het toestel op de juiste plaats, vlak en
waterpas.

Wijzigingen op grond van technische verbeteringen voorbehouden 9
2. Sluit het toestel hermetisch aan op de
schoorsteen.
3. Plaats alle gedemonteerde onderdelen op de juiste
plaats terug in het toestel.
Laat het toestel nooit branden zonder de
vuurvaste binnenplaten.
Het toestel is nu klaar voor gebruik.
Gebruik
Eerste gebruik
Wanneer u het toestel voor het eerst gebruikt, stook
het dan enkele uren flink door. Hierdoor zal de
hittebestendige lak uitharden. Hierbij kan wel wat rook
en geurhinder ontstaan. Zet eventueel in de ruimte
waar het toestel staat de ramen en deuren even open.
Brandstof
Toestel 750GH is alleen geschikt voor het stoken van
natuurlijk hout; gezaagd en gekloofd en voldoende
droog.
Toestel 750GM is ook geschikt voor het stoken van
bruinkoolbriketten en antracietkolen.
Gebruik geen andere brandstoffen, want die kunnen
leiden tot ernstige schade aan het toestel.
De volgende brandstoffen mag u niet gebruiken omdat
zij het milieu vervuilen, en omdat zij het toestel en de
schoorsteen sterk vervuilen waardoor
schoorsteenbrand kan ontstaan:
Behandeld hout, zoals sloophout, geverfd hout,
geïmpregneerd hout, verduurzaamd hout, multiplex
en spaanplaat.
Kunststof, oud papier en huishoudelijk afval.
Hout
Gebruik bij voorkeur hard loofhout zoals eik, beuk,
berk en fruitbomenhout. Dit hout brandt langzaam
met rustige vlammen. Naaldhout bevat meer hars,
brandt sneller en geeft meer vonken.
Gebruik gedroogd hout met een vochtpercentage
van maximaal 20%. Hiervoor moet het hout
minstens 2 jaar zijn gedroogd.
Zaag het hout op maat en klief het als het nog vers
is. Vers hout klieft gemakkelijker en gekloven hout
droogt beter. Bewaar het hout onder een afdek
waar de wind vrij spel heeft.
Gebruik geen nat hout. Nat hout geeft geen warmte
omdat alle energie gaat zitten in het verdampen
van vocht. Dit geeft veel rook en roetaanslag op de
deur van het toestel en in de schoorsteen. De
waterdamp condenseert in het toestel en kan langs
naden uit het toestel lekken en zwarte vlekken op
de vloer geven. De waterdamp kan ook in de
schoorsteen condenseren en creosoot vormen.
Creosoot is zeer brandbaar en kan
schoorsteenbrand veroorzaken.
Bruinkoolbriketten
Bruinkoolbriketten hebben ongeveer dezelfde
brandeigenschappen als hout.
Zorg voor een goed houtskoolbed voordat u
bruinkoolbriketten gaat stoken.
Volg voor het aanmaken van de haard de
instructies in de paragraaf "Aanmaken".
Antracietkolen
Antracietkolen worden ingedeeld in categorieën op
grond van kenmerken, soms bij wet bepaald, zoals
het percentage vluchtige stoffen. Het asgehalte van
antracietkolen ligt tussen de 3% en 13%. Hoe lager
het asgehalte hoe hoger de stookwaarde en hoe
minder vaak u hoeft te ontassen.
Gebruik bij voorkeur categorie A antracietkolen met
een laag asgehalte.
Gebruik het aanbevolen formaat 12/22 of 20/30.
Volg voor het aanmaken van de haard de
instructies in de paragraaf "Aanmaken".
Aanmaken
U kunt controleren of de schoorsteen voldoende trek
heeft door boven de vlamplaat een prop krantenpapier
aan te steken. Bij een koude schoorsteen is er vaak
onvoldoende trek in de schoorsteen en kan er rook in
de kamer komen. Door het toestel op de hier
beschreven manier aan te maken, voorkomt u dit
probleem.

10 Wijzigingen op grond van technische verbeteringen voorbehouden

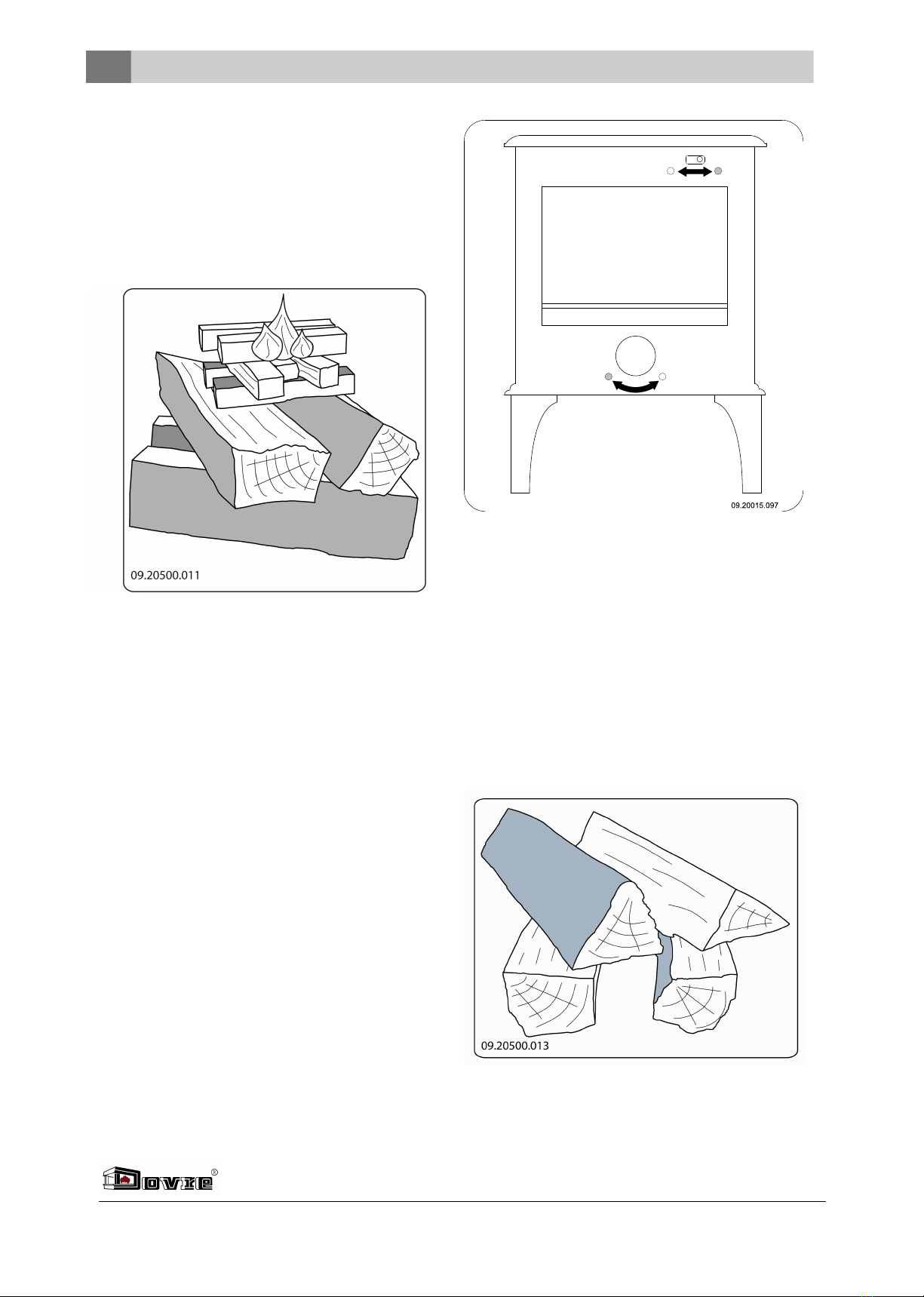

1. Stapel twee lagen middelgrote houtblokken
kruislings op elkaar.
2. Stapel bovenop de houtblokken twee lagen
aanmaakhoutjes kruislings op elkaar.
3. Leg een aanmaakblokje tussen de onderste laag
aanmaakhoutjes en steek het aanmaakblokje aan
volgens de instructies op de verpakking.
4. Sluit de deur van het toestel en zet de primaire
luchtinlaat en de secundaire luchtinlaat van het
toestel open door de primaire en de secundaire
luchtschuif volledig open te zetten; zie volgende
figuur.
5. Laat het aanmaakvuur flink doorbranden tot het
een gloeiend houtskoolbed is geworden. Hierna
kunt u een volgende vulling doen en het toestel
gaan regelen; zie de paragrafen "Stoken met
hout", "Stoken met bruinkoolbriketten (alleen voor
750GM)" en "Stoken met antracietkolen (alleen
voor 750GM)" .
o= Open l= Dicht
Stoken met hout
Nadat u de instructies voor het aanmaken hebt
gevolgd:
1. Open langzaam de deur van het toestel.
2. Verdeel het houtskoolbed gelijkmatig over de
stookvloer.
3. Stapel enkele houtblokken op het houtskoolbed.
Losse stapeling

Wijzigingen op grond van technische verbeteringen voorbehouden 11
Bij een losse stapeling verbrandt het hout vlug omdat
de zuurstof elk stuk hout gemakkelijk kan bereiken.
Gebruik een losse stapeling als u kort wilt stoken.
Compacte stapeling
Bij een compacte stapeling verbrandt het hout
langzamer omdat de zuurstof maar enkele stukken
hout kan bereiken. Gebruik een compacte stapeling
als u langer wilt stoken.
4. Sluit de deur van het toestel.
5. Sluit de primaire luchtinlaat en laat de secundaire
luchtinlaat open staan.
Vul het toestel voor maximaal een derde.
6. Gebruik voor een volgende vulling de vuldeur van
het toestel.
Stoken met bruinkoolbriketten
(alleen voor 750GM)
Bruinkoolbriketten branden op nagenoeg dezelfde
manier als hout. Zorg met behulp van de primaire
luchtinlaat voor voldoende luchttoevoer onder het
vuur. Zie verder de paragraaf "Stoken met hout".
Het branden van bruinkoolbriketten geeft veel as.
Verwijder de overtollig as regelmatig. Zie de paragraaf
"Ontassen" voor instructies.
Voor de eigenschappen en het gebruik van de
bruinkoolbriketten: raadpleeg uw leverancier
van de bruinkoolbriketten of zie de verpakking
van de bruinkoolbriketten.
Nadat u de instructies voor het aanmaken hebt
gevolgd:
1. Open langzaam de deur van het toestel.
2. Verdeel het houtskoolbed gelijkmatig over de
stookvloer.
3. Leg de bruinkoolbriketten op het houtskoolbed.
4. Sluit de deur.
5. Gebruik voor een volgende vulling de vuldeur van
het toestel.
Stoken met antracietkolen
(alleen voor 750GM)
Sluit bij het stoken van antracietkolen altijd de
secundaire luchtschuif.
Nadat u de instructies voor het aanmaken hebt
gevolgd:
1. Zet de primaire luchtschuif volledig open.
2. Open langzaam de deur van het toestel.
3. Verdeel het houtskoolbed gelijkmatig over de
stookvloer.
4. Verspreid een schep kolen op het houtskoolbed en
wacht met de volgende schep tot de kolen gaan
gloeien.
5. Voeg nu meer kolen toe.
Let op dat u het vuur niet dooft door in een keer
te veel kolen toe te voegen.
U heeft de maximale bijvulling bereikt als de
gloed van de vorige vulling nog net zichtbaar is.
6. Sluit de deur.
7. Laat de kolen enige minuten goed doorbranden en
regel de luchttoevoer met de primaire luchtschuif.
Als de vuurkorf of de gietijzeren lamellen rood
beginnen te gloeien, bent u te hard aan het
stoken.

12 Wijzigingen op grond van technische verbeteringen voorbehouden
Adviezen voor het stoken
Stook nooit met open deur.
Stook het toestel regelmatig flink door.
Als u langdurig op lage stand stookt, kan zich
in de schoorsteen een afzetting vormen van
teer en creosoot. Teer en creosoot zijn zeer
brandbaar. Als de afzetting van deze stoffen te
groot wordt, kan bij een plotselinge hoge
temperatuur een schoorsteenbrand ontstaan.
Door regelmatig flink doorstoken, verdwijnen
eventuele afzettingen van teer en creosoot.
Daarnaast kan zich bij te laag stoken teer
afzetten op de ruit en deur van het toestel.
Bij een milde buitentemperatuur is het dus
beter om het toestel een paar uur intens te
laten branden, dan lange tijd laag te stoken.
Regel de luchttoevoer met de secundaire
luchtinlaat.
De secundaire luchtinlaat belucht niet alleen
het vuur maar ook het glas, zodat het glas niet
snel vervuilt.
Zet de primaire luchtinlaat tijdelijk open als de
luchttoevoer via de secundaire luchtinlaat
onvoldoende is of als u het vuur wilt aanwakkeren.
Regelmatig een kleine hoeveelheid houtblokken
bijvullen is beter dan veel houtblokken tegelijk.
Regelmatig een kleine hoeveelheid
bruinkoolbriketten of antracietkolen toevoegen is
beter dan veel bruinkoolbriketten of antracietkolen
tegelijk.
Doven van het vuur
Vul geen brandstof bij en laat de kachel gewoon
uitgaan. Als een vuur wordt getemperd door de
luchttoevoer te verminderen, komen schadelijke
stoffen vrij. Laat daarom het vuur vanzelf uitbranden.
Houd toezicht op het vuur totdat het goed is gedoofd.
Als het vuur volledig is gedoofd kunnen alle
luchtschuiven worden gesloten.
Ontassen
Na het stoken van bruinkoolbriketten en
antracietkolen blijft er relatief veel as over. Verwijder
regelmatig de overtollige as.
Na het stoken van hout blijft een relatief kleine
hoeveelheid as over. Dit asbed is een goede isolator
voor de stookbodem en geeft een betere verbranding.
Laat daarom gerust een dun laagje as op de
stookbodem liggen.
De luchttoevoer door de stookbodem mag echter niet
worden belemmerd en er mag zich geen as ophopen
achter een gietijzeren binnenplaat. Verwijder daarom
regelmatig de overtollige as.
De as mag nooit de onderkant van het rooster raken.
Het rooster raakt dan oververhit en beschadigd.
1. Open de asdeur van het toestel.
2. Bij toestel 750GH: verwijder het ontassingsluik
en gebruik het meegeleverde trekschepje om de
overtollige as in de aslade te schuiven..
3. Verwijder de aslade met behulp van de
bijgeleverde koude hand en leeg de aslade; zie
volgende figuur.
4. Plaats de aslade terug en sluit de asdeur van het
toestel.
Nevel en mist
Nevel en mist belemmeren de afvoer van rookgassen
door de schoorsteen. Rook kan neerslaan en
stankoverlast geven. Als het niet echt nodig is, kunt u
bij nevel en mist beter niet stoken.
Eventuele problemen
Raadpleeg de bijlage "Diagnoseschema" om
eventuele problemen bij het gebruik van het toestel op
te lossen.

Wijzigingen op grond van technische verbeteringen voorbehouden 13
Onderhoud
Volg de onderhoudsinstructies in dit hoofdstuk om het
toestel in goede staat te houden.
Schoorsteen
In veel landen bent u wettelijk verplicht de
schoorsteen te laten controleren en onderhouden.
Aan het begin van het stookseizoen: laat de
schoorsteen vegen door een erkend
schoorsteenveger.
Tijdens het stookseizoen en nadat de schoorsteen
lange tijd niet is gebruikt: laat de schoorsteen
controleren op roet.
Na afloop van het stookseizoen: sluit de
schoorsteen af met een prop krantenpapier.
Schoonmaken en ander
regelmatig onderhoud
Maak het toestel niet schoon wanneer het nog
warm is.
Maak de buitenkant van het toestel schoon met
een droge niet pluizende doek.
Na afloop van het stookseizoen kunt u de binnenkant
van het toestel goed schoonmaken:
Verwijder eventueel eerst de vuurvaste
binnenplaten.
Maak eventueel de luchtaanvoerkanalen schoon.
Verwijder de vlamplaat boven in het toestel en
maak deze schoon. Zie het hoofdstuk "Installatie"
voor instructies voor het verwijderen en
aanbrengen van de vlamplaat.
Vuurvaste binnenplaten controleren
De vuurvaste binnenplaten zijn verbruiksonderdelen
die aan slijtage onderhevig zijn. Controleer de
binnenplaten regelmatig en vervang ze indien nodig.
Zie het hoofdstuk "Installatie" voor instructies voor
het verwijderen en aanbrengen van binnenplaten.
De isolerende vermiculite binnenplaten kunnen
haarscheuren gaan vertonen, maar dat heeft
geen nadelig effect op hun werking.
Gietijzeren binnenplaten gaan lang mee als u
regelmatig as verwijdert die zich mogelijk
erachter ophoopt. Als opgehoopte as achter
een gietijzeren plaat niet wordt verwijderd, kan
de plaat de warmte niet meer afgeven aan de
omgeving en kan de plaat vervormen of
scheuren.
Laat het toestel nooit branden zonder de
vuurvaste binnenplaten.
Vlamplaat verwijderen
De vlamplaat is bevestigd met een bout die zich
tussen de achteraansluiting en de koker van de
secundaire lucht bevindt. De bout zit vast aan de
vlamplaat.
1. Verwijder aan de achterzijde de moer; zie
volgende figuur.
2. Trek de vlamplaat naar voren zodat de bout vrij
komt van de achterzijde.
3. Verwijder de vlamplaat via de frontdeur.
Glas schoonmaken
Goed schoongemaakt glas neemt minder snel vuil op.
Ga als volgt te werk:

14 Wijzigingen op grond van technische verbeteringen voorbehouden
1. Verwijder stof en loszittende roet met een droge
doek.
2. Maak het glas schoon met kachelruitenreiniger:
a. Breng kachelruitenreiniger aan op een
keukenspons, wrijf het gehele glasoppervlak in
en laat even inwerken.
b. Verwijder het vuil met een vochtige doek of
keukenpapier.
3. Maak het glas nogmaals schoon met een gewoon
glasreinigingsproduct.
4. Wrijf het glas schoon met een droge doek of
keukenpapier.
Gebruik geen schurende of bijtende producten om
het glas schoon te maken.
Gebruik schoonmaakhandschoenen om uw
handen te beschermen.
Als het glas van het toestel is gebroken of
gebarsten, moet dit glas worden vervangen
voordat u het toestel opnieuw in gebruik neemt.
Voorkom dat kachelruitreiniger tussen het glas
en de gietijzeren deur loopt.
Onderhoud geëmailleerde kachel
Reinig het toestel nooit als het nog warm is. Het
reinigen van het geëmailleerde oppervlak van de
kachel kunt u het beste doen met zachte groene zeep
en lauw water. Gebruik zo min mogelijk water, wrijf
het oppervlak goed droog en voorkom roestvorming.
Gebruik nooit staalwol of een ander schuurmiddel. Zet
nooit een waterketel direct op een geëmailleerde
kachel; gebruik een onderzetter en voorkom
beschadigingen.
Smeren
Hoewel gietijzer enigszins zelfsmerend is, moet u
bewegende delen toch regelmatig smeren.
Smeer de bewegende delen (zoals
geleidersystemen, scharnierpennen, grendels en
luchtschuiven) met hittevast vet dat verkrijgbaar is
bij de vakhandel.
Lakbeschadigingen bijwerken
Kleine lakbeschadigingen kunt u bijwerken met een
spuitbus speciaal hittebestendige lak die verkrijgbaar
is bij uw leverancier.

Wijzigingen op grond van technische verbeteringen voorbehouden 15
Het geëmailleerde oppervlak
bijwerken
Emailleren is een artisanaal proces dat maakt dat er
kleine kleurverschillen en beschadigingen op het
toestel kunnen voorkomen. De toestellen ondergaan
in de fabriek een visuele controle, dat wil zeggen, de
controleur kijkt op een afstand van 1 meter gedurende
10 seconden naar het oppervlak.
Eventuele beschadigingen die dan niet opvallen
worden als OK beschouwd. Bij het toestel is een
speciale hittebestendige lak meegeleverd waarmee
kleine (transport) beschadigingen kunnen worden
bijgewerkt.
Breng de hittebestendige lak in dunne laagjes aan en
laat het goed drogen voordat het toestel in gebruik
genomen wordt.
Afdichting controleren
Controleer of het afdichtingskoord van de deur nog
goed afsluit. Afdichtkoord verslijt en moet tijdig
worden vervangen.
Controleer het toestel op luchtlekken. Kit eventuele
kieren dicht met kachelkit.
Laat de kit goed uitharden voordat u het toestel
aanmaakt, anders blaast het vocht in de kit op
en ontstaat opnieuw een lek.
Sluitnok nastellen
Controleer of de deur goed sluit en stel zonodig de
sluitnok bij.
1. Schuif het hitteschild omhoog en til de onderkant
van het hitteschild uit de positioneringslippen op
de zijwand van het toestel; zie volgende figuur.
2. Kantel het hitteschild aan de onderzijde van het
toestel weg en laat het schild zakken zodat het vrij
komt van de de pen aan de onderzijde van de
topplaat; zie volgende figuur.
3. De instelbare sluitnok is nu toegankelijk. Draai de
bouten 2x M6 los en stel de sluitnok bij. Draai de
bouten daarna vast.
4. Plaats het hitteschild terug door de instructies
voor de verwijdering van het hitteschild in
omgekeerde volgorde te doorlopen.
Deur bijstellen
Controleer of de deur goed sluit en stel zonodig de
sluitnok bij.
1. Open de deur; het scharnier is nu zichtbaar en
toegankelijk.
2. Draai de twee bouten M8 (A) los en draai
vervolgens de twee stelschroeven (B) in of uit
totdat de deur goed tegen het front aansluit; zie
volgende figuur.

16 Wijzigingen op grond van technische verbeteringen voorbehouden
3. Draai de bouten (A)weer vast en sluit de vuldeur.
Luchtschuif bijstellen
Als de luchtschuif (C) van de secundaire luchtinlaat
stroef loopt, kunt u de luchtschuif bijstellen met de
twee schroeven (A) en (B) in de frontplaat; zie
volgende figuur.

Bijlage 1: Technische gegevens
Model 750GH
Nominaal vermogen 9 kW
Schoorsteenaansluiting (diameter) 150 mm
Gewicht +/- 175 kg
Aanbevolen brandstof Hout
Kenmerk brandstof, max. lengte hout 50 cm
Brandstof Hout
Massadebiet van rookgassen 7,8 g/s
Temperatuurstijging gemeten in de meetsectie 311 K
Temperatuur gemeten aan de uitgang van het toestel 417 °C
Minimum trek 12 Pa
CO-emissie (13%O2) 0,09 %
NOx-emissie (13% O2) 142 mg/Nm³
CnHm-emissie (13%O2) 107 mg/Nm³
Stofemissie 33 mg/Nm³
Stofemissie volgens NS3058-NS3059 8,28 gr/kg
Rendement 75,8 %
17 Wijzigingen op grond van technische verbeteringen voorbehouden

Wijzigingen op grond van technische verbeteringen voorbehouden 18
Model 750GM 750GM 750GM
Nominaal vermogen 9 kW
Schoorsteenaansluiting (diameter) 150 mm
Gewicht +/- 175 kg
Aanbevolen brandstof Hout
Kenmerk brandstof, max. lengte hout 50 cm
Brandstof Hout Bruinkoolbriketten Antracietkolen
Massadebiet van rookgassen 6,9 g/s 6,7 g/s 8,1 g/s
Temperatuurstijging gemeten in de
meetsectie 337 °K 347 °K 316 °K
Temperatuur gemeten aan de uitgang van
het toestel 394 °C 400 °C 367 °C
Minimum trek 12 Pa 12 Pa 12 Pa
CO-emissie (13%O2) 0,19 % 0,10 % 0,07 %
NOx-emissie (13% O2) 75 mg/Nm³ 133 mg/Nm³ 110 mg/Nm³
CnHm-emissie (13%O2) 152 mg/Nm³ 32 mg/Nm³ 40 mg/Nm³
Stofemissie 11 mg/Nm³ 26 mg/Nm³ 13 mg/Nm³
Rendement 75,5 % 75,8 % 76,1 %

Bijlage 2: Afmetingen
750GH / 750GM
700
165
705
490
420 25
595
Ø150
150
Ø150
Dovre
09-00062-000_750GH-GM
19 Wijzigingen op grond van technische verbeteringen voorbehouden

Wijzigingen op grond van technische verbeteringen voorbehouden 20
Bijlage 3: Afstand tot brandbaar materiaal
750GH en 750GM - Minimale afstanden in millimeters
09.20017.041
.
*Beschermde (geïsoleerde) verbindingspijp
Brandbaar materiaal
Onbrandbaar materiaal 100 mm
