D+H VCD-0204-0 50-1-ACB-M Series User guide

VCD-0204-0x50-1-ACB-M
99.827.74 1.0/10/18
Konsolensätze bitte separat bestellen /
Please order bracket sets separately /
Prière de commander séparément les kits de consoles /
Rogamos que pidan los juegos de fijación por separado /
VCD-0204-1
VCD-0204-1-DS
Option - Durchgeschliffen (DS) /
Option – loopthrough (DS) /
Option – Bouclé (DS) /
Opcional – Lijado (DS)
de Originalbetriebsanleitung . . . . . . . . . . . . . . . . . . . Seite . . . . . . . 2
Anschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite. . . . 14-19
Abmessungen. . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite . . . . . . 20
en Original instructions . . . . . . . . . . . . . . . . . . . . . . . Page . . . . . . . 5
Connection . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page. . . . 14-19
Dimensions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page . . . . . . 20
fr Notice originale. . . . . . . . . . . . . . . . . . . . . . . . . . . Page . . . . . . . 8
Connexion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page. . . . 14-19
Dimensions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page . . . . . . 20
es Manual original . . . . . . . . . . . . . . . . . . . . . . . . . . . Página . . . . . 11
Conexión . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Página . . 14-19
Dimensiones. . . . . . . . . . . . . . . . . . . . . . . . . . . . . Página . . . . . 20

2/20 99.827.74 1.0/10/1899.827.74 1.0/10/18 3/20
Deutsch Deutsch
VCD 204-1-ACB-M VCD 204-1-ACB-M

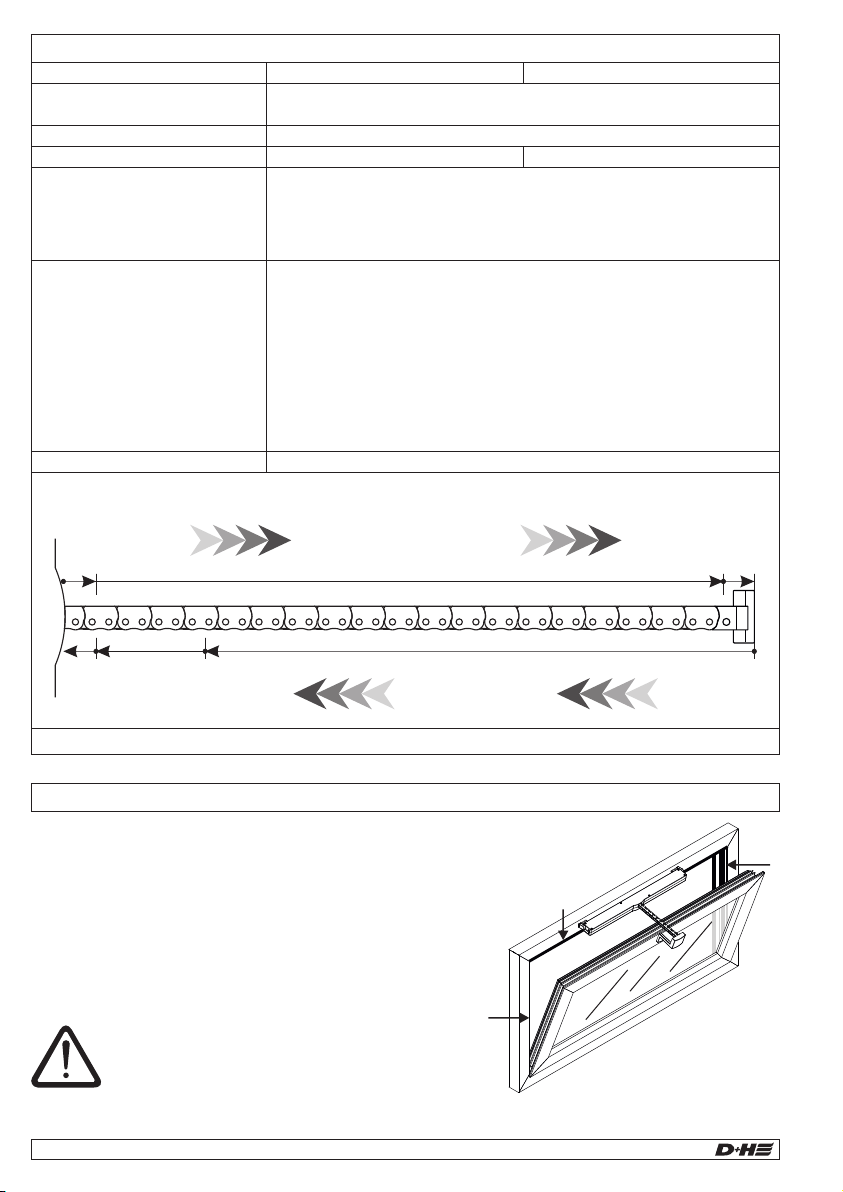

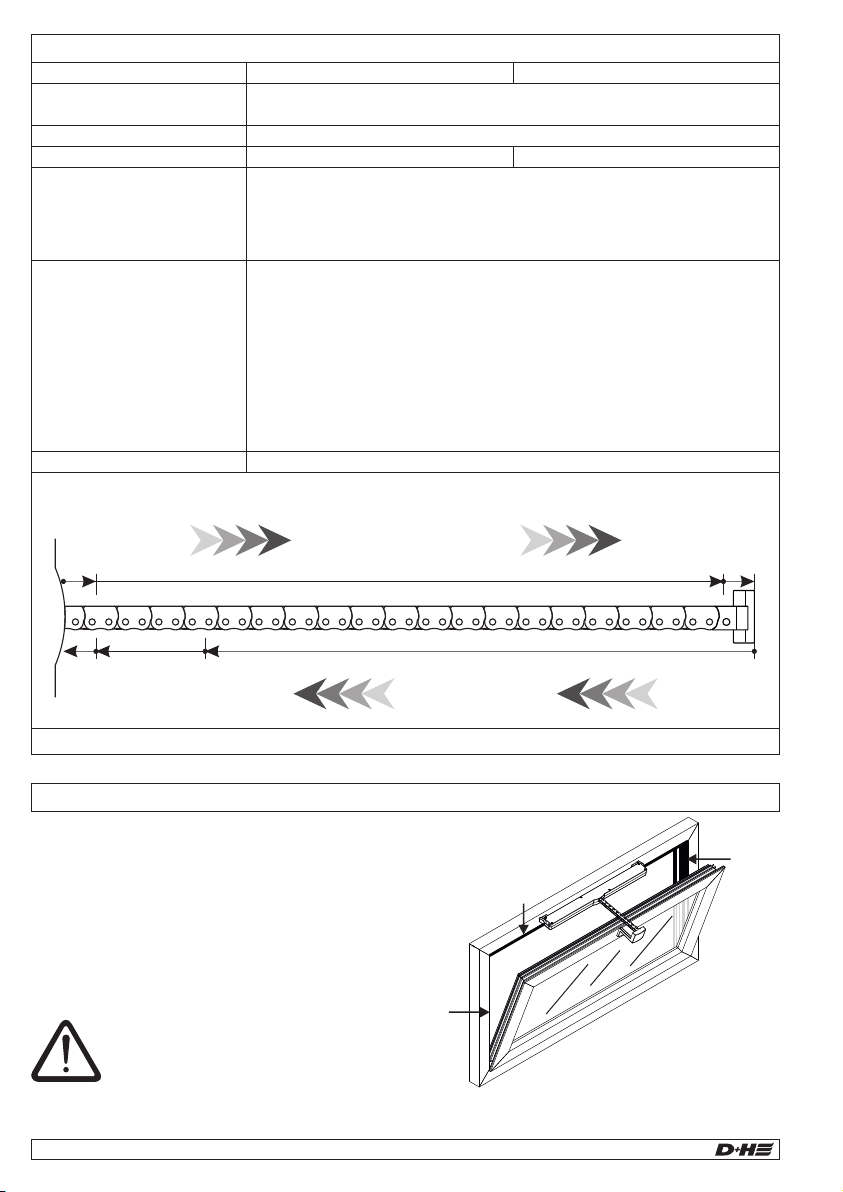

C3*
200 N
Öffnungs- und Schließbereiche
O1*
C1* C2*
O2* O3*
23 mm
150 N
77 mm
150 N
23 mm
200 N
15 mm
200 N
200 N
Hauptschließkante
Nebenschließkante
Neben- schließkante
Schließkantenschutz
In Laufrichtung "ZU" verfügt der Antrieb über einen
aktiven Schutz für die Hauptschließkante. Bei einer
Überlast im Schließbereich C3 und C2 fährt der
Antrieb für 10 Sekunden wieder "AUF". Danach fährt
der Antrieb wieder "ZU". Sollte nach drei Versuchen
ein Einfahren nicht möglich sein, bleibt der Antrieb in
dieser Stellung stehen.
Zusätzlich verfügt der Antrieb über einen passiven
Schutz. Die Schließgeschwindigkeit wird im
Schließbereich C2 und C1 auf 5 mm/s reduziert.
An den Nebenschließkanten können
deutlich höhere Kräfte auftreten.
Quetschgefahr im handzugänglichen
Bereich.
Technische Daten
* Programmierbar mit Software SCS ** + ca. 20 % Abschaltreserve (kurzzeitig)
Typ
VCD-0204-0250-1-ACB-M
VCD-0204-0350-1-ACB-M
Versorgung
Nenn-Kraft
24 V DC / ± 20 %
200 N**
Nenn-Strom
0,35 A
Nenn-Hublänge*
250 mm ± 2 %
350 mm ± 2 %
Laufgeschwindigkeit:
O1, O2
O3
C3
C2, C1
6 mm/s
5 mm/s
6 mm/s
5 mm/s
Nenn-Verriegelungskraft
Lebensdauer
Einschaltdauer
Gehäuse
Schutzart
Temp. Bereich
Rel. Luftfeuchte
Emissions-Schalldruckpegel
Zusatzfunktionen*
ca. 2000 N (exkl. Konsole)
>20.000 Doppelhübe
30 % (bei Spielzeit 10 Min.)
Zinkdruckguss pulverbeschichtet (~ RAL 9006)
IP 30
0 ... +60 °C
≤ 90 %, nicht kondensierend
LpA 46 dB(A)≤
Schließkantenschutz aktiviert (3 Wiederholungshübe);
Dichtungsentlastung aktiviert (Entlastungshub max. 0,2 mm)
ACB Schnittstelle
Modbus RTU / RS 485, 19.200 bps, 8 Datenbits, 1 Stoppbit, Parität: even
Bestimmungsgemäße Verwendung
- Kettenantrieb zum elektromotorischen Öffnen und
Schließen von Fenstern und Klappen im
Fassaden- und Dachbereich
- Einsetzbar für täglichen Lüftungsbetrieb
- Betriebsspannung 24 V DC
- Nur für die Innenmontage geeignet
Leistungsmerkmale
- BUS-Schnittstelle ACB (Advanced Communica-
tion Bus) mit ModBus Protokoll zum Anschluss
an kompatible D+H Zentralen oder direkte
Integration z.B. in GLT
- BSY+ Elektronik für sicheren und präzisen
Synchronlauf von bis zu 8 Antrieben
- Individuell programmierbar über SCS Software
- Schutzsystem für die Hauptschließkante
- Dichtungsentlastung nach Schließvorgang
Antriebseinheit mit 2,5 m PVC-Kabel. Abhängig vom
Fenstertyp sind verschiedene Konsolensätze
separat erhältlich.
Lieferumfang
Sicherheitshinweise
Sicherheitskleinspannung 24 V DC!
Nicht am Stromnetz direkt anschließen!
- Anschluss darf nur durch eine autorisierte
Elektrofachkraft erfolgen
- Quetschgefahr im handzugänglichen Bereich
- Personen aus dem Fahrbereich des Antriebes
fernhalten
- Kinder von der Steuerung fernhalten
- Nur in trockenen Räumen verwenden
- Nur für die Innenmontage geeignet
Bei Gefahr durch Regen, Regenmelder verwenden
- Nur unveränderte D+H-Originalteile verwenden
- Montageanleitung des Konsolensatzes beachten
Beiliegenden roten Sicherheitszettel beachten!
WARNUNG
Lesen Sie alle Sicherheitshinweise, Anweisungen,
Bebilderungen und technischen Daten, mit denen
dieses Produkt versehen ist.
Versäumnisse bei der Einhaltung der
nachfolgenden Anweisungen können elektrischen
Schlag, Brand und/oder schwere Verletzungen
verursachen.
Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.
Konformitätserklärung
Wir erklären in alleiniger Verantwortung, dass das
unter „Technische Daten“ beschriebene Produkt mit
den folgenden Richtlinien übereinstimmt:
2014/30/EU, 2014/35/EU
Technische Unterlagen bei:
D+H Mechatronic AG, D-22949 Ammersbek
Dirk Dingfelder Maik Schmees
Vorstand Prokurist, Technischer Leiter
24.09.2018
Wartung und Reinigung
Die Inspektion und Wartung hat gemäß den D+H-
Wartungshinweisen zu erfolgen. Es dürfen nur
original D+H-Ersatzteile verwendet werden. Eine
Instandsetzung erfolgt ausschließlich durch D+H.
Wischen Sie Verschmutzungen mit einem trock-
enen, weichen Tuch ab.
Verwenden Sie keine Reinigungs- oder Lösemittel.
Garantie
Auf alle D+H-Artikel erhalten Sie 2 Jahre Garantie ab
belegter Übergabe der Anlage bis max. 3 Jahre nach
Auslieferungsdatum, wenn die Montage bzw.
Inbetriebnahme durch einen von D+H autorisierten
Service- und Vertriebspartner durchgeführt wurde.
Bei Anschluss von D+H-Komponenten an
Fremdanlagen oder Vermischung von D+H-
Produkten mit Teilen anderer Hersteller erlischt die
D+H-Garantie.
Elektrogeräte, Zubehör, Batterien und Verpackungen
sollen einer umweltgerechten Wiederverwertung
zugeführt werden. Werfen Sie Elektrogeräte und
Batterien nicht in den Hausmüll!
Nur für EU-Länder:
Gemäß der Europäischen Richtlinie 2012/19/EU
über Elektro- und Elektronik-Altgeräte und ihrer
Umsetzung in nationales Recht müssen nicht mehr
gebrauchsfähige Elektrogeräte getrennt gesammelt
und einer umweltgerechten Wiederverwertung
zugeführt werden.
Entsorgung
