DRAGON WINCH 2000 User manual

1
www.dragonwinch.com
DRAGON WINCH

www.dragonwinch.com
2
Instrukcja napisana w języku polskim.
ABILUS GROUP SP Z O O
ul. Przemysłowa 24
32-083 Balice

tel: [phone], e-mail: [email protected]

tel. [phone], e-mail: krakó[email protected]


Wstęp 3
Symbole zastosowane w instrukcji 3
Zalecenia dotyczące bezpieczeństwa użytkowania wyciągarki 4
Zasady obsługi wyciągarki 7
Montaż wyciągarki 9
Użytkowanie wyciągarki hydraulicznej 11
Podłączenie wyciągarki hydraulicznej 13
Smarowanie i konserwacja wyciągarki 15
Moc wyciągarki 15
Warunki gwarancji 16
Deklaracje zgodności 18
Schematy blokowe połączeń wyciągarek hydraulicznych 19
Tabela 1.0 42

3
www.dragonwinch.com

Dziękujemy za zakupienie wyciągarki marki Dragon Winch
i życzymy Państwu wielu lat zadowolenia z użytkowania
naszych produktów.
Niniejsza instrukcja obsługi została stworzona w celu za-
pewnienia użytkownikowi informacji niezbędnych do bez-
piecznej i prawidłowej obsługi wyciągarki, jak i również
jej konserwacji, napraw i przechowywania.
Zawiera również opis zagrożeń wynikających z eksploata-
cji wyciągarki.
Przed pierwszym użyciem wyciągarki należy dokładnie za-
poznać się ze wszystkimi informacjami zawartymi w ni-
niejszej instrukcji. W przypadku jakichkolwiek pytań lub
niejasności prosimy o skontaktowanie się z producentem
w celu uzyskania szczegółowych informacji.
Instrukcja obsługi jest nieodłącznym elementem wycią-
garki i powinna być przechowywania w jej pobliżu w razie
potrzeby odniesienia się do niej. Instrukcję należy rów-
nież przekazać kolejnemu użytkownikowi w przypadku od-
sprzedaży wyciągarki.
Producent zastrzega sobie prawo do wprowadzania zmian
bez powiadamiania.
SYMBOLE
ZASTOSOWANE W INSTRUKCJI
W niniejszej instrukcji zastosowano symbole ostrzegawcze
w celu podkreślenia informacji dotyczących potencjalnych
zagrożeń oraz szczególnie ważnych informacji. Są to:

Symbol oznaczający ważne informacje
dodatkowe, na które należy zwrócić szcze-
gólną uwagę.
i
!
UWAGA
Symbol oznaczający procedury, które jeśli
nie zostaną wykonane prawidłowo, mogą
doprowadzić do uszkodzenia urządzenia.

Symbol oznaczający procedury, które jeśli
nie zostaną wykonane prawidłowo, mogą
doprowadzić do powstania obrażeń ciała,
a nawet śmierci operatora.
PL

www.dragonwinch.com
4



 
A) 
Nigdy nie używaj wyciągarki będąc pod wpływem działa-
nia alkoholu, narkotyków lub leków obniżających uwagę
i szybkość reakcji.
B) 
Nie zakładaj luźnej odzieży i biżuterii, które mogą zostać
wciągnięte przez poruszające się elementy urządzenia.
Zawsze zakładaj skórzane rękawice, kiedy trzy-
masz linę wyciągarki. Nie trzymaj stalowej liny
gołymi rękami, ponieważ nawet drobne pęknię-
cia na linie mogą spowodować poranienie dłoni.
Wskazane jest używanie butów antypoślizgo-
wych.
Używaj nakrycia głowy oraz zwiąż długie włosy.

Upewnij się, że osoby postronne znajdują się w odpowied-
niej odległości od pracującej wyciągarki i jej liny. Zaleca
się zachowanie 1,5x długości liny.

Przestrzegaj wszystkich zaleceń zawartych
w niniejszej instrukcji w celu zapewnienia
bezpieczeństwa sobie i osobom postronnym.
Właściwa obsługa, konserwacja i przechowy-
wanie wyciągarki mają kluczowy wpływ na jej
sprawność i żywotność. Niewłaściwe używanie
wyciągarki może być skrajnie niebezpieczne
zarówno dla użytkownika, jak i osób trzecich,
oraz doprowadzić do poważnych zniszczeń.
Przed przystąpieniem do używania wyciągarki
przeczytaj uważnie poniższą instrukcję i postę-
puj zgodnie z zawartymi w niej zaleceniami.
i

Warunki bezpieczeństwa oraz procedury oma-
wiane w niniejszej instrukcji nie są w stanie
przewidzieć wszystkich możliwych warun-
ków i sytuacji, z którymi możesz się spotkać.
Bardzo ważne jest zachowanie zdrowego roz-
sądku i maksymalnej ostrożności.
i

W przypadku wątpliwości co do któregokol-
wiek punktu w instrukcji należy skontaktować
się z producentem.
i

5
www.dragonwinch.com

Pękająca lina może spowodować poważne
uszkodzenia ciała, a nawet śmierć osób znaj-
dujących się na jej drodze!
Nie przekraczaj naprężonej liny, ani nigdy nie
stój nad liną.
 
 
Wyciągarkę uciągu poziomego należy stosować wyłącznie
do celów zgodnych z jej przeznaczeniem - np. pomocy
przy wydostawaniu pojazdów, ładunków lub przedmiotów
z trudnego położenia. Wykorzystanie wyciągarki do innych
celów jest niezgodne z jej przeznaczeniem i może grozić
utratą zdrowia lub życia oraz uszkodzeniem mienia.
 
Stosuj wyłącznie części oryginalne. W przypadku braku do-
stępności, stosuj części z odpowiednimi atestami i certy-
katami bezpieczeństwa.
 
Nie przeciążaj wyciągarki. Dane dotyczące mocy wyciągar-
ki są parametrami maksymalnymi, a nie roboczymi.
Pamiętaj, że wartości siły uciągu wyciągarki są podane
dla pierwszego zwoju liny na bębnie oraz dla warunków
idealnych. Każda przeszkoda (zbocze, błoto, woda, grzą-
ski teren itp.) zdecydowanie zmniejsza możliwości uciągu
wyciągarki.
Wszelkiego rodzaju szarpnięcia pod-
czas wciągania są bardzo niebezpieczne
i mogą doprowadzić do zerwania liny,
uszkodzenia wyciągarki, jak również
do poważnych obrażeń ciała.
  
    

-

 Określenie „siła uciągu w pionie” służy
jedynie do określania mocy i parametrów technicznych
wyciągarki.
Jeśli silnik zbytnio się rozgrzał, przerwij pracę na kilka mi-
nut - do momentu aż ostygnie.
Jeśli dojdzie do zatrzymania silnika, odłącz zasilanie
i zdiagnozuj przyczynę.
Przeciążanie wyciągarki może również doprowadzić do
uszkodzenia liny.
   -

Unikaj przypadkowego włączenia wycią-
garki poprzez mechaniczne odłączenie
jej od zasilania.
Gdy wyciągarka nie jest używana ustaw
dźwignię przekładni w pozycji „OUT” lub
„LUZ”.
PL

www.dragonwinch.com
6
 
Przed każdym uruchomieniem sprawdź, czy wyciągarka nie
jest uszkodzona. Napraw lub wymień na nowe wszystkie
niesprawne elementy.
Okresowo sprawdzaj zamocowanie wyciągarki i upewniaj
się, że wszystkie śruby mocujące są prawidłowo dokręcone.
 
Stalowa lina, która znajduje się na wyposażeniu wyciągar-
ki ma wytrzymałość odpowiednią do mocy i przeznaczenia
danej wyciągarki.
Średnica i długość liny w ramach tego samego modelu wy-
ciągarki mogą ulec zmianie przy zachowaniu stałych para-
metrów wytrzymałości i bezpieczeństwa.
Przed każdym użyciem skontroluj stan liny. Postrzępiona
lina z urwanymi włóknami powinna być natychmiast wy-
mieniona. Zawsze wymieniaj linę na identyczną lub jej
odpowiednik zalecany przez producenta. Odpowiedniki
muszą posiadać takie same parametry siły uciągu, jakości,
układania oraz parametry włókien.
Wciągając ładunek należy zwrócić uwagę na prawidłowy
kierunek zwijania liny. Lina musi zwijać się na bęben od
spodu wyciągarki (między płytą montażową a bębnem).
Nieprawidłowy kierunek zwijania liny może spowodować
poważne uszkodzenie wyciągarki.
Lina musi być zwijana równomiernie zwój obok zwoju na
bębnie wyciągarki w taki sposób, aby nie doprowadzać do
nawarstwiania się liny w jednym miejscu ani do zaklesz-
czania jej między niższymi warstwami.
Niewłaściwe nawijanie liny zdecydowanie obniża spraw-
ność wyciągarki i może również doprowadzić do zniszcze-
nia urządzenia. W takich przypadkach należy rozwinąć linę
i rozpocząć zwijanie ponownie.
Po zakończeniu pracy linę po-
winno się wciągać (układać na
bębnie) bez obciążenia. W jed-
nej ręce trzymaj napiętą linę,
w drugiej pilota wyciągarki.
Dla własnego bezpieczeństwa
podczas nawijania należy stać
w odległości minimum 1,5 m od
wyciągarki.
Żywotność liny jest bezpośrednio uzależniona od sposobu
jej używania i przechowywania.
 
Nie zaleca się naprawiania liny. Uszkodzoną linę należy wy-
mienić na nową.
UWAGA
Nie używaj liny wyciągarki jako liny holowniczej.
Wciągając ładunek używaj tylko wyciągarkę, nie
„wspomagaj” wyciągarki napędem pojazdu.
!

7
www.dragonwinch.com


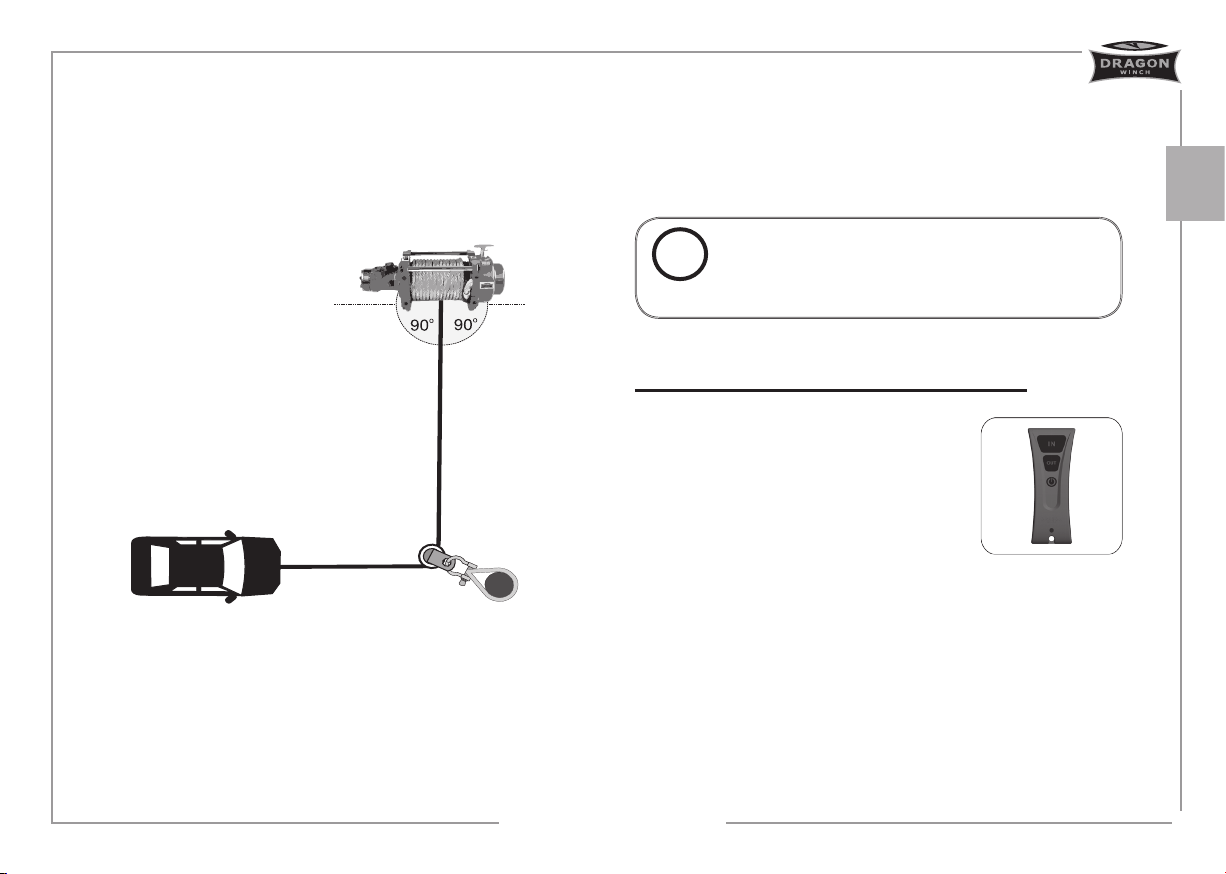

Ładunek należy wciągać w linii prostej. Jeżeli konieczne
jest wyciąganie ładunku pod kątem, należy zastosować od-
powiednie zblocze. W takim wypadku kąt pomiędzy osią
bębna wyciągarki a liną powinien wynosić 90°.
Podczas pracy wyciągarki silnik pojazdu powinien być uru-
chomiony.

Substance smarne oraz olej hydrauliczny stosowane pod-
czas eksploatacji wyciągarki nie są produktami jadalnymi.
Operatorzy oraz osoby serwisujące urządzenie muszą być
przeszkoleni w zakresie budowy, obsługi eksploatacyjnej.
Przed zdjęciem jakichkolwiek zaślepek lub elastycznych
rur upewnij się, że w przewodach nie ma oleju hydraulicz-
nego pod ciśnieniem.

1. W przypadku wyciągarek fabrycz-
nie wyposażonych w Pilota sterujące-
go należy przechowywać go wewnątrz
pojazdu.
2. Przed każdym podłączeniem należy
sprawdzić stan techniczny pilota.
3. Wyciągarka wyposażona jest w ręczne załączanie i zwal-
nianie przekładni. Wciąganie ładunku rozpocznij przy za-
łączonej przekładni. Nie wolno rozłączać i załączać prze-
kładni podczas pracy silnika wyciągarki.
4. Aby nie doprowadzić do uszkodzenia liny nie należy mo-
cować haków bezpośrednio na niej. Niezbędne jest stoso-
wanie fabrycznej kauszy (ucha) lub zblocza z ruchomym
kołem.
PL
!
UWAGA
Nie naprawiaj liny. Linę wadliwą należy wymie-
nić na nową . Od tego zależy Twoje bezpieczeń-
stwo.

www.dragonwinch.com
8
5. Należy obserwować uważnie wyciągarkę podczas pra-
cy, zachowując maksymalną możliwą odległość. Zaleca się
zatrzymywanie procesu wciągania co każdy metr w celu
sprawdzenia czy nawijanie liny następuje prawidłowo.
6. Nie zaleca się zaczepiania liny do haka holowniczego
wyciąganego pojazdu. Lina powinna być zaczepiona do
ramy pojazdu.
7. Zastosowanie zblocza pozwa-
la na znaczne zwiększenie uciągu
wyciągarki. Wciąganie ładunku na
podwójnej linie (dzięki zbloczu)
zwiększa prawie dwukrotnie siłę
wyciągarki, zmniejsza natomiast
zasięg liny i prędkość wciągania o
połowę. Należy pamiętać, aby po-
jazd znajdował się centralnie na
wprost zbloczy, rozkładając ciężar
równomiernie na oba odcinki liny.
8. Nie wolno oplatać liny bezpo-
średnio o drzewo. Należy zastoso-
wać odpowiednie pasy syntetycz-
ne lub osłony.
9. Aby połączyć linę wyciągarki
z łańcuchem lub inną liną zaleca
się stosowanie szekli typu omega.
10. Wysuwając linę z wyciągarki
pamiętaj, aby pozostawić na bęb-
nie minimum 5 zwojów liny.
11. Zaleca się powieszenie na linie pracującej wyciągarki
koca lub chodniczka samochodowego. W przypadku zerwa-
nia liny spowoduje to jej skierowanie ku ziemi.
Zaleca się również otwarcie maski samochodu, co uchroni
szybę przed rozbiciem.

9
www.dragonwinch.com
12. Lina wyciągarki podczas pracy powinna być cały czas
napięta. Zapobiega to „łamaniu” i plątaniu liny. Jeżeli lina
zacznie się plątać lub załamywać należy przerwać pra-
cę wyciągarki, zabezpieczyć wciągany ładunek, odwinąć
częściowo linę i rozpocząć zwijanie ponownie. Jeżeli takie
rozwiązanie nie zadziała, należy poluzować linę i wypro-
stować ją ręcznie.
13. W celu ustabilizowania pojazdu podczas wciągania ła-
dunku zaleca się stosować kliny pod koła.

1. Należy zwrócić szczególną uwagę, aby nie zukosować
wyciągarki podczas montażu, co może doprowadzić do
trwałego jej uszkodzenia.
2. Wyciągarkę zamontuj w miejscu do tego przystosowa-
nym.
3. Moc wyciągarki musi być dostosowana do pojazdu,
miejsca i typu montażu.
4. Wyciągarkę zamontuj na stabilnej stalowej ramie uży-
wając 4- lub 8-punktowego systemu montażu. Wyciągarka
musi być zamontowana poziomo.
5. Ważnym jest, aby wyciągarkę zamontować na płaskiej
powierzchni, technologicznie przygotowanej do utrzyma-
nia wyciągarki.
6. Zalecana jest specjalna stalowa płyta montażowa,
odpowiednio dobrana do modelu wyciągarki. Im wyższy
uciąg wyciągarki tym grubszą płytę montażową należy
zastosować (np. dla 12 000 lbs minimalna grubość płyty
wynosi 6 mm). Oryginalne śruby dostosowane są do mini-
malnej grubości płyty montażowej.
7. W przypadku zastosowania grubszej płyty należy wy-
mienić śruby na nowe, o co najmniej takiej samej twar-
dości i odpowiedniej długości, tak by śruba całkowicie
przecho dziła przez nakrętkę.
8. Prowadnica rolkowa liny powinna być zamontowana
w sposób, który ułatwia wysuwanie i wsuwanie się liny. Nie
można montować prowadnicy rolkowej liny bezpośrednio
do wyciągarki. Prowadnica rolkowa powinna być przymo-
cowana do płyty montażowej.
PL
!
UWAGA
Użytkownik ponosi odpowiedzialność za prawid-
łowy montaż wyciągarki na samochodzie.

Całkowite wysunięcie liny i uruchomienie wy-
ciągarki pod obciążeniem może skutkować
wyrwaniem mocowania liny z bębna, znisz-
czeniem sprzętu oraz poważnymi obrażeniami
u osób znajdujących się w pobliżu.

www.dragonwinch.com
10

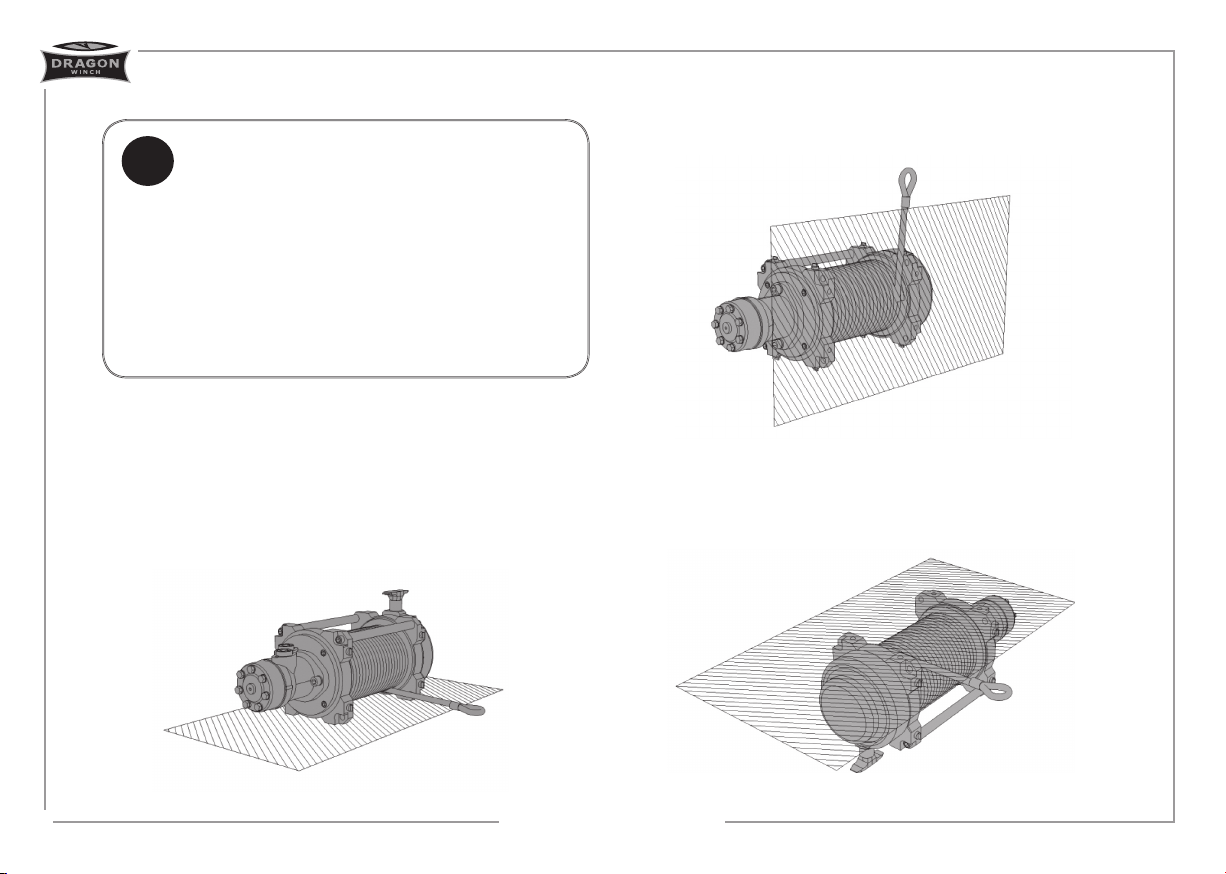

Sposoby montażu wyciągarki Dragon Winch zalecane przez
producenta:

wyciągarka z płytą montażową od dołu. 


Zaleca się stosowanie możliwie najkrótszych
węży. Ciśnienie i przepływ oleju zmniejszają
się wraz ze zwiększeniem długości lub zmniej-
szeniem średnicy węża. W przypadku, gdy użyt-
kownik posiada pompę hydrauliczną, która po-
daje olej hydrauliczny w większej wydajności
i pod większym ciśnieniem niż jest to wyma-
gane, należy użyć odpowiedniego reduktora
w celu dostosowania maksymalnego ciśnienia
w instalacji hydraulicznej wyciągarki.
i

11
www.dragonwinch.com
 
Wyciągarki hydrauliczne o uciągu do 20000lbs posiadają
nawiniętą linę fabrycznie. Lina jest wyprowadzona po-
między podłożem do którego jest zamocowana wyciągarka
a bębnem. Nie wolno dopuścić do przewinięcia się liny
czyli wyprowadzenia liny od góry bębna. Przewinięcie liny
spowoduje uszkodzenie hamulca wyciągarki.
W przypadku wyciągarek powyżej 20000lbs również za-
leca się by lina wyprowadzana była pomiędzy podłożem
a bębnem.
Przy czym w przypadku tych wyciągarek przewinięcie liny
nie spowoduje uszkodzenia hamulca.


Jeżeli za pomocą wyciągarki wyciągasz inny pojazd lub
ładunek, zaciągnij w samochodzie hamulec ręczny, a pod
koła podłóż kliny.
   

Uruchamianie wyciągarki z wykorzystaniem 

 Po podaniu powietrza pod ciśnieniem 8-12 atm (np.
z kompresora do pompowania kół samochodowych) na
króciec sprzęgła pneumatycznego nastąpi rozsprzęglenie
bębna.
 Należy rozwinąć linę, zostawiając przynajmniej 5 zwoi
na bębnie.
 Należy przypiąć obciążenie/ładunek w odpowiednim do
tego miejscu.
 Zasprzęglić bęben poprzez likwidację ciśnienia powie-
trza na króćcu sprzęgła (odłączenie kompresora). Po spad-
ku ciśnienia nastąpi zasprzęglenie. Aby upewnić się, że
nastąpiło prawidłowe zasprzęglenie należy ręcznie doko-
nać obrotu bębna o kilkadziesiąt stopni. Podczas obracania
ręcznego wewnątrz przekładni blokada wskoczy w gniazdo
i nastąpi zasprzęglenie przekładni. Nie wolno uruchamiać
wyciągarki w celu wciągania ładunku bez upewnienia się,
że bęben jest zasprzęglony.
 Uruchomić wyciągarkę.
PL
!
UWAGA
W przypadku wątpliwości lub problemów skon-
taktuj się z serwisem DRAGON WINCH.

Przed użyciem wyciągarki pod obciążeniem wska-
zane jest wykonanie testu jej działania poprzez
kilkukrotne rozwinięcie i zwinięcie liny. Istotne
jest poznanie jak zachowuje się prawidłowo dzia-
łająca wyciągarka zarówno pod względem wizu-
alnym, jak i akustycznym.
i

www.dragonwinch.com
12
Uruchamianie wyciągarki DWHI 200 z wykorzystaniem
.
 Aby rozsprzęglić przekładnie (jeśli jest zazębiona) nale-
ży pociągnąć za uchwyt znajdujący się na deklu przekład-
ni i obrócić go o 90 stopni, upewniając się, że pozostaje
w pozycji poziomej.
 Należy rozwinąć linę, zostawiając przynajmniej 5 zwoi
na bębnie.
 Należy przypiąć obciążenie/ ładunek w odpowiednim do
tego miejscu.
 Zasprzęglić bęben poprzez obrócenie uchwytu o 90
stopni. Aby upewnić się, że nastąpiło prawidłowe zasprzę-
glenie należy ręcznie dokonać obrotu bębna o kilkadziesiąt
stopni. Podczas obracania ręcznego wewnątrz przekładni
blokada wskoczy w gniazdo i nastąpi zasprzęglenie prze-
kładni. Nie wolno uruchamiać wyciągarki w celu wciągania
ładunku bez upewnienia się, że bęben jest zasprzęglony.
Uruchomić wyciągarkę.

Wyciągarki DWHI 300, DWHI 450 oraz DWHI 660 są za-
sprzęglone na stałe.
 Należy rozwinąć linę, zostawiając przynajmniej 5 zwoi
na bębnie.
 Należy przypiąć obciążenie/ładunek w odpowiednim do
tego miejscu.
Uruchomienie wyciągarki następuje poprzez podanie
oleju hydraulicznego pod ciśnieniem.
       

 Aby rozsprzęglić przekładnię przestaw dźwignię prze-
kładni na pozycję „OUT” lub „LUZ”, co umożliwi swo-
bodne odwijanie liny.     

 Należy rozwinąć linę, zostawiając przynajmniej 5 zwoi
na bębnie
 Należy przypiąć obciążenie/ładunek w odpowiednim do
tego miejscu.
 Aby rozpocząć wciąganie, przed uruchomieniem silnika
przełącz dźwignię na pozycję „IN” lub „PRACA”. Wyciągarka
jest gotowa do pracy.


 Przed rozpoczęciem sprawdź jeszcze raz wszystkie po-
łączenia, linę i kable.
 Jeżeli w zestawie sterującym znajduje się pilot przewo-
dowy/lub bezprzewodowy - podepnij go.Dla bezpieczństwa
zaleca się zajęcie miejsca kierowcy podczas wciągania.

Podczas samodzielnego wciągania się pojazdu z wyciągarką
uruchom silnik samochodu, zwolnij hamulec ręczny, prze-
łącz biegi na luz lub neutral; nie „pomagaj” wyciągarce
napędem samochodu.
Steruj wyciągarką za pomocą przycisków „IN” oraz „OUT”
na sterowniku. Sprawdzaj regularnie poprawność nawija-
nia liny na bęben.

13
www.dragonwinch.com
Jeżeli zatrzymujesz wyciągarkę pod obciążeniem, pod koła
samochodu lub ładunek podłóż kliny. Wkładając kliny nie
stój za pojazdem/ładunkiem.
PL

HYDRAULICZNEJ
 SCHEMAT BLOKOWY 
 
DWHI 200 HD
DWHI 10000 HD
DWHI 12000 HD
DWHI 15000 HD
DWHI 18000 HD
DWHI 20000 HD
Schemat patrz sekcja A na końcu instrukcji.
 System otwarty
 Akumulator 12 lub 24 v zależnie od ro-
dzaju elektrozaworów, może zostać wykorzystany akumu-
lator pojazdu
Elektrozawory
są sterowane za pomocą pilota przewodowego lub bez-
przewodowego. Otwory A iB należy połączyć z otworami
zasilającymi silnik hydrauliczny. Otwór P służy do doporo-
wadzenia oleju hydraulicznego z pompy. Otwór T (przelew)
służy do odprowadzania nadmiaru oleju z bliku hydraulicz-
nego.
 Maksymalny przepływ oleju 60 l/min. Pompa po-
winna dostarczać max ciśnienie 140 bar
!
UWAGA
1. Wspomaganie wyciągarki polegające na wykorzy-
staniu napędu samochodu może powodować nagłe
szarpnięcia za linę co skutkuje trwałym uszkodze-
niem wyciągarki.
2. Wciągany pojazd nie może mieć załączonego żad-
nego biegu, a skrzynia automatyczna nie może być
ustawiona w pozycji „park”. W przeciwnym przypad-
ku może to doprowadzić do poważnych uszkodzeń.
3. Nie należy owijać liną miejsc zaczepienia. Może
to doprowadzić do zniszczenia tych elementów
i uszkodzenia liny. Należy stosować oryginalną kau-
szę (ucho) na linie, szeklę lub zblocze.
4. Zachowaj dystans od pracującej wyciągarki i liny.
5. Nie zezwalaj, aby osoby trzecie znajdowały się
w pobliżu pracującej wyciągarki lub liny. Pękająca
lub ześlizgująca się lina stanowi poważne zagrożenie
dla życia i zdrowia.
6. Po zakończeniu pracy rozłącz wyciągarkę od za-
silania, tak aby nie było możliwości przypadkowego
załączenia.

www.dragonwinch.com
14
-
-


-

UWAGA!       

     

Powinny być na ile jest to możliwe jak najkrótsze,
króćce węży powinny być kompatybilne z króćcami pompy,
zbiornika i wyciągarki
Zapewnia lepszą kontrolę nad przepły-
wem oleju
 Chłodnica olejowa odpowiedzialna jest za
utrzymywanie dopuszczalnej dla danego typu oleju tem-
peratury pracy

SCHEMAT BLOKOWY 
 
DWHI 300 HD
DWHI 450 HD
DWHI 660 HD
Schemat patrz sekcja B na końcu instrukcji.

System otwarty z ltrem zwrotnym
   Zawór ciśnieniowy
bezpieczeństwa jest zamontowany w bloku hydraulicznym
na silniku
 Maksymalny przepływ oleju 60 l/min. Pompa po-
winna dostarczać ciśnienie max 140 bar.
Powinien być wyposażony w urządzenie ltrują-
ce, składające się z sitka, ltra powietrza oraz wskaźnika
poziomu oleju.
    Objętość robocza
zbiornika powinna wynosić co najmniej 60 litrów.
UWAGA! Nie należy napełniać zbiornika do pełna, aby za-
chować miejsce na rozprężanie.Należy używać oleju hy-
draulicznego np. CastrolHyspin AWS 10, 15, 22, 32, 46, 68,
100, 150 lub podobnych.
Powinny być na ile jest to możliwe jak najkrótsze,
króćce węży powinny być kompatybilne z króćcami pompy,
zbiornika i wyciągarki
Rozdzielacz 4-kanałowy 4/3

Zapewnia lepszą kontrolę nad prze-
pływem oleju
  Filtr oleju ma pozwalać na usuwanie zanie-
czyszczeń o wymiarach max ok 250 mikronów

15
www.dragonwinch.com


Podane wartości określają ciężar swobodnie toczącego
się pojazdu, bez dodatkowych przeszkód terenowych.
Niektóre przypadki mogą wymagać zastosowania większej
wyciągarki lub odpowiedniego zblocza.
Podane wartości określają maksymalny uciąg wyciągarki
na pojedynczej linie podczas nawijania pierwszej warstwy
liny na bębnie wyciągarki.
SMAROWANIE I KONSERWACJA

Nowa wyciągarka jest zakonserwowana fabrycznie i nie
wymaga dodatkowych zabiegów konserwujących.
Wyciągarka wymaga okresowej konserwacji i przeglądów
technicznych w zależności od sposobu i warunków, w ja-
kich była eksploatowana.
Okresową konserwację należy wykonywać co 6 miesięcy od
daty zakupu, jak również po każdym używaniu wyciągarki
w trudnych warunkach terenowych (rajdy terenowe, woda,
błoto).
Okresowa konserwacja polega na: wyczyszczeniu oraz wy-
mianie zużytych elementów wyciągarki.
Stalową linę należy smarować okresowo używając stosow-
nego oleju penetrującego. Lina, po pierwszym rozwinię-
ciu, nie podlega gwarancji. Sprawdź przed użyciem, czy
nowa lina nie jest uszkodzona.
Należy również dbać o czystość wszystkich elementów wy-
ciągarki.
W przypadku używania wyciągarki w trudnych warunkach
(rajdy terenowe, woda, błoto), mokrą wyciągarkę i skrzyn-
kę sterownika należy osuszyć, wyczyścić, sprawdzić stan
techniczny i zakonserwować.
PL

W instrukcji i opisach przedstawiane są parametry
maksymalne, a nie robocze. Dla bezpieczeństwa
własnego i innych wyciągarkę można obciążać
maksymalnie w 80%.
i

Zdolność uciągu wyciągarki uzależniona jest od na-
chylenia terenu. W tabeli 1.0 znajdują się maksymal-
ne wartości ciężaru ładunku, jakimi można obciążyć
wyciągarkę w zależności od stopnia nachylenia tere-
nu. Wartości podane są w funtach i kilogramach.
i

Wskazane jest uruchomić wyciągarkę przynajmniej
raz w miesiącu. Rozwinąć i zwinąć kilkukrotnie linę
za pomocą silnika wyciągarki.W przypadku proble-
mów skontaktuj się z serwisem DRAGON WINCH.
i

www.dragonwinch.com
16
WARUNKI GWARANCJI
1. Gwarancja udzielana jest na okres 24 miesięcy, li-
czony od dnia wydania wyciągarki, widniejącym na dowo-
dzie zakupu. Poniżej przedstawione są waruki gwarancji
dla produktów zakupionych na terenie Polski. W przypad-
ku zakupu towaru za granicą obowiązują warunki zgodne
z lokalnym prawem. Rozpatrzeniem gwarancji poza teryto-
rium Polski zajmuje się lokalny dystrybutor.
2. Gwarant zobowiązuje się do bezpłatnego usunięcia
wad fabrycznych wyciągarki ujawnionych w okresie gwa-
rancji.
3. Gwarancja nie obejmuje wad wyciągarki powstałych
wskutek: napraw wykonanych przez podmioty inne niż
Gwarant, nieprzestrzegania zasad prawidłowej instalacji
i eksploatacji opisanych w instrukcji obsługi, przechowywa-
nia wyciągarki w niewłaściwych warunkach, zaniedbania,
braku nadzoru, niewłaściwego wykorzystywania, nieprze-
strzegania zasad postępowania z wyciągarkami, błędnego
kierunku zwijania liny, przeciążenia wyciągarki, zjawisk
losowych takich jak: pożar, wyładowania elektryczne, za-
lanie, działanie środków chemicznych oraz okoliczności
i sił wyższego rzędu.
4. Gwarancja nie obejmuje wad powstałych na skutek
przypadkowego załączenia wyciągarki.
5. Gwarancja nie obejmuje mechanicznych wad eksplo-
atacyjnych takich jak: uszkodzenie obudowy, uszkodzenie
silnika, przekładni lub bębna, których powodem było prze-
ciążenie wyciągarki. Parametry, których przekroczenie
jest uznawane za przeciążenie wyciągarki są szczegółowo
określone w instrukcji obsługi dla danego typu wyciągarki.
6. Gwarancji nie podlegają części obudowy i akcesoria
podlegające normalnemu zużyciu podczas eksploatacji,
m.in.: zarysowanie, trudne do usunięcia zabrudzenie, wy-
tarcie napisów itp.
7. Lina wyciągarki (stalowa i syntetyczna), po pierwszym
użyciu wciągarki pod obciążeniem nie jest objęta gwaran-
cją. Dlatego sprawdź linę przed pierwszym użyciem.
8. Gwarancją nie są objęte wyciągarki, których przyczy-
ną niesprawności jest brak właściwej konserwacji (patrz
pkt. „Smarowanie i konserwacja wyciągarki”).
9. W porozumieniu z Gwarantem należy dostarczyć wy-
ciągarkę na wskazany adres serwisu.
10. Wada zgłoszona w okresie gwarancji zostanie usunię-
ta przez Gwaranta na koszt Gwaranta w terminie 14 dni
roboczych. Bieg terminu rozpoczyna się pierwszego dnia
roboczego po dniu dostarczenia wyciągarki do serwisu.
11. W przypadku gdy naprawa wymaga importu części
zamiennych z zagranicy, termin naprawy może ulec wydłu-
żeniu do 30 dni, na co kupujący wyraża zgodę korzystając
z usług serwisu.
12. Kupującemu przysługuje prawo wymiany wyciągarki
na nową, jeżeli Gwarant stwierdzi, że usunięcie wady jest

W przypadku wystąpienia problemów tech-
nicznych prosimy o kontakt ze Sprzedawcą
(zwanym dalej Gwarantem) lub Regionalnym
Autoryzowanym Serwisem marki DRAGON
WINCH.
i

17
www.dragonwinch.com
niemożliwe. Termin wymiany wyciągarki na nową, wolną od
wad, wynosi nie więcej niż 30 dni. Jeżeli w szczególnych
sytuacjach (np. brak produktu w ofercie handlowej) wy-
miana wyciągarki na ten sam typ jest niemożliwa, Gwarant
w porozumieniu z Kupującym wymieni wyciągarkę na inny
typ o najbardziej zbliżonych parametrach technicznych.
Takie działanie uważa się za wykonanie obowiązków
Gwaranta. Gwarancja zostaje wydłużona o czas obsługi
gwarancyjnej.
13. W przypadku gdy reklamacja okaże się bezzasadna,
Gwarant obciąży kupującego kosztami postępowania gwa-
rancyjnego i kosztami transportu.
14. Gwarant nie ponosi odpowiedzialności za szkody wy-
nikające z niewłaściwej eksploatacji wyciągarki. Gwarant
nie ponosi odpowiedzialności za dodatkowe koszty ponie-
sione przez Kupującego, a wynikające z uszkodzenia wy-
ciągarki.
15. Uprawnienia z tytułu gwarancji nie obejmują prawa
Kupującego do domagania się zwrotu utraconych zysków
w związku z wadą wyciągarki.
16. W przypadku nie zaakceptowania warunków gwaran-
cji kupującemu przysługuje prawo zwrotu wyciągarki na
koszt Gwaranta w ciągu 14 dni roboczych od daty kupna.
W takim przypadku wyciągarka nie może posiadać śladów
użytkowania. Gwarant pokrywa koszt, pod warunkiem
wysłania przesyłki za pośrednictwem wskazanej przez
Gwaranta rmy kurierskiej.
17. W sprawach nieuregulowanych warunkami niniej-
szej gwarancji zastosowanie mają odpowiednie przepisy
Kodeksu Cywilnego.
PL
!
UWAGA
Jeżeli Klient nie odbierze wyciągarki
z Serwisu w ciągu 3 miesięcy od daty prze-
słania sprzętu do Serwisu, sprzęt zostanie
zezłomowany.

www.dragonwinch.com
18

19
www.dragonwinch.com
PL
SCHEMAT BLOKOWY


DWHI 200 HD
DWHI 10000 HD
DWHI 12000 HD
DWHI 15000 HD
DWHI18000 HD
DWHI 20000 HD
Schemat sekcja A

www.dragonwinch.com
20
Schemat sekcja B
SCHEMAT BLOKOWY


DWHI 300 HD
DWHI 450 HD
DWHI 660 HD
