Drester HEDSON GP 24 User manual

Replace immersion heater
ENG
SE Byte av doppvärmareChangement du thermoplongeur FR
Den Heizstab ersetzen
DE
GP 24 IGP12 IGP10
© Hedson Technologies AB 2016
230877 rev1 2017-04-21
All manuals and user guides at all-guides.com

3
1
Loctite 5922
LOCTITE
2
5mm T20
1. Remove power cord
Das Stromkabel entfernen
Retirer le câble électrique
Koppla ur strömsladden
2. Remove screws
Die Schrauben entfernen
Démonter les vis
Lossa skruvar
Components / Komponente / Composants /
Komponenter
Tools / Werkzeuge / Outils / Verktyg
3. Remove screws
Die Schrauben entfernen
Démonter les vis
Lossa skruvar
All manuals and user guides at all-guides.com

LOCTITE
Water
Temp.
Sensor
J19
4
5 6
4. Remove cords
Die Kabeln entfernen
Retirer les fils
Lossa kablar
7. Assemble new immersion
heater in reverse order
Den Heizstab in umgekehrte
Reihenfolge montieren
Faire la monture d´un nou-
veau thermoplongeur dans le
sens inverse
Montera doppvärmare i om-
vändordning
6. Add flange sealant
Flansche mit Dichtungsmittel
schmieren
Ajouter une couche scellante
Applicera flänstätning
5. Remove immersion heater
Den Heizstab entfernen
Retirer le thermoplongeur
Ta bort doppvärmare
All manuals and user guides at all-guides.com

+

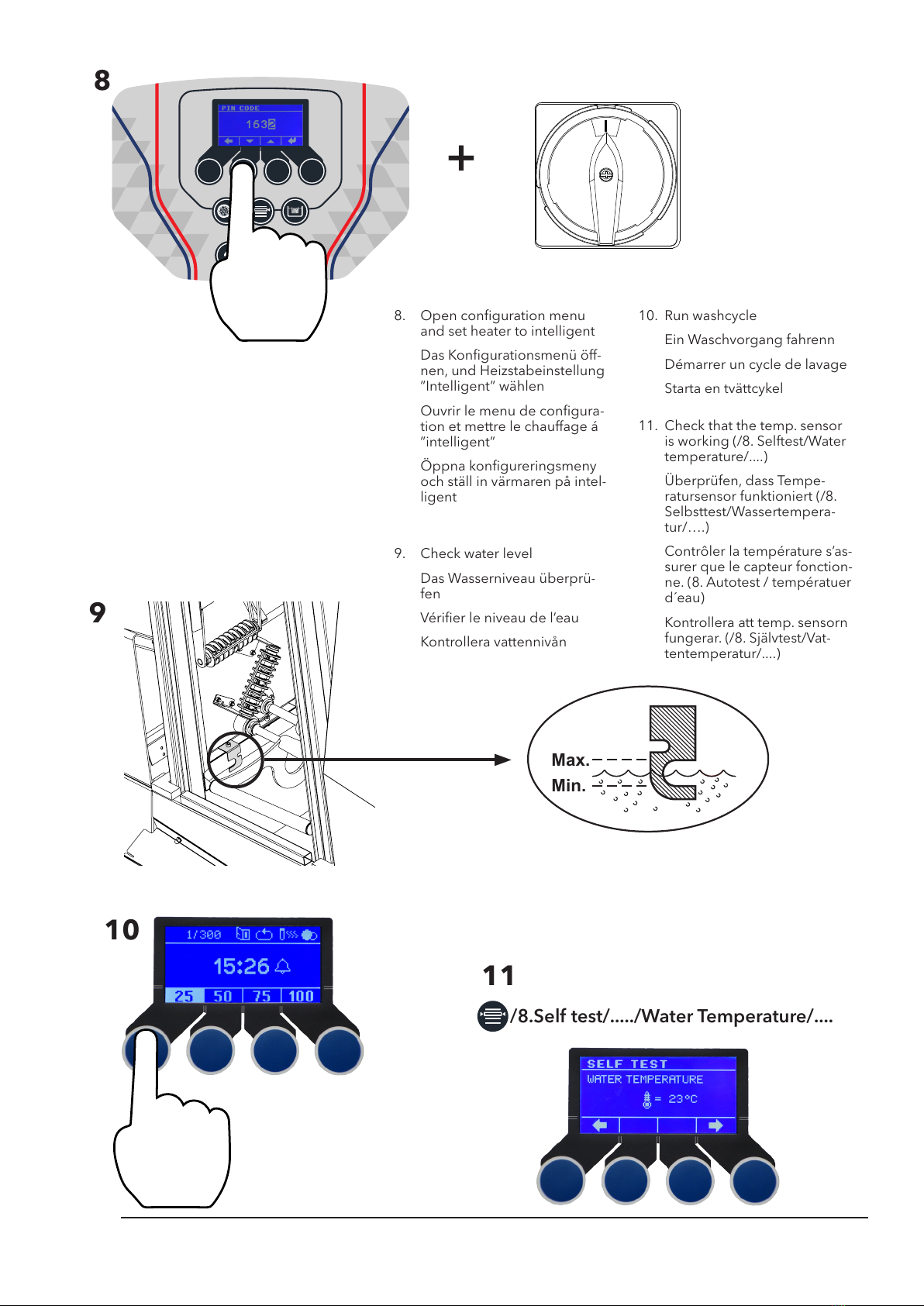

/8.Self test/...../Water Temperature/....
9
8
11
Max.
Min.
10
8. Open configuration menu
and set heater to intelligent
Das Konfigurationsmenü öff-
nen, und Heizstabeinstellung
”Intelligent” wählen
Ouvrir le menu de configura-
tion et mettre le chauffage á
”intelligent”
Öppna konfigureringsmeny
och ställ in värmaren på intel-
ligent
10. Run washcycle
Ein Waschvorgang fahrenn
Démarrer un cycle de lavage
Starta en tvättcykel
9. Check water level
Das Wasserniveau überprü-
fen
Vérifier le niveau de l’eau
Kontrollera vattennivån
11. Check that the temp. sensor
is working (/8. Selftest/Water
temperature/....)
Überprüfen, dass Tempe-
ratursensor funktioniert (/8.
Selbsttest/Wassertempera-
tur/….)
Contrôler la température s’as-
surer que le capteur fonction-
ne. (8. Autotest / températuer
d´eau)
Kontrollera att temp. sensorn
fungerar. (/8. Självtest/Vat-
tentemperatur/....)
All manuals and user guides at all-guides.com

Hedson Technologies AB
Hammarvägen 4
SE-232 37 Arlöv, Sweden
Phone + 46 40 534200
Fax + 46 40 432901
E-mail: [email protected]
Web: www.hedson.com
© Hedson Technologies AB 2016
230877 rev1 2017-04-21
