Drive DeVilbiss Healthcare TRS 200 XXL User manual

Gebrauchsanweisung – Instructions for use – Mode d’emploi – Gebruiksaanwijzing – Istruzioni per l’uso
TRS 200 XXL

2
Gebrauchsanweisung TRS 200 XXLDrive Medical GmbH & Co. KG | Stand: 24.06.2020 | Irrtum und Änderungen vorbehalten
DE
2
TRS 200 XXL
Drive Medical GmbH & Co. KG | Stand: 24.06.2020
Inhaltsverzeichnis
Vorwort ......................................................................................3
Konformitätserklärung...........................................................3
Lebensdauer ............................................................................3
Entsorgung ...............................................................................3
Typenschild...............................................................................3
Wiedereinsatz..........................................................................3
Gewährleistung .......................................................................3
Teile des Produkts..................................................................4
Indikation...................................................................................5
Lieferumfang ............................................................................5
Sicherheitshinweise...............................................................5
Montage ....................................................................................5
Ver- und Entriegeln der Armstützen..................................5
Doppelfunktion-Feststellbremse .......................................6
Fußstützen anbringen ...........................................................6
Fußstützen ver- und entriegeln...........................................6
Toiletteneimer..........................................................................6
Höheneinstellung der Fußstützen .....................................6
Reinigung | Wartung...............................................................7
Technische Daten...................................................................7

Gebrauchsanweisung TRS 200 XXL
3
Drive Medical GmbH & Co. KG | Stand: 24.06.2020 | Irrtum und Änderungen vorbehalten
DE

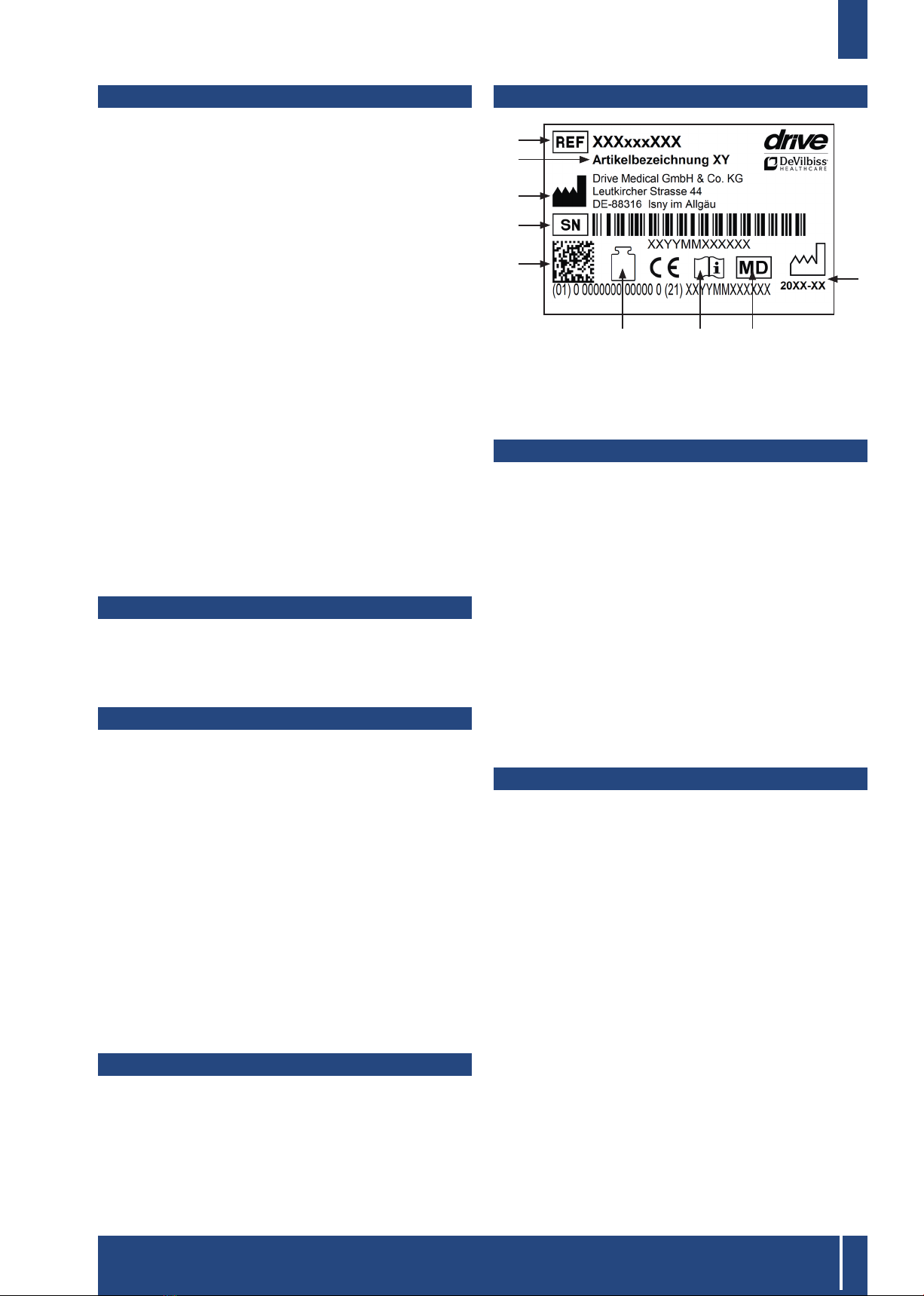

Typenschild
1
2
3
4
5
9
7 86
1 Artikelnummer | 2 Artikelbezeichnung | 3 Hersteller |
4 Seriennummer | 5 UDI-Code | 6 Max. Belastung |
7 Gebrauchsanweisung beachten | 8 Medizinprodukt |
9 Produktionsdatum (Jahr-Monat)
Wiedereinsatz
Dieses Produkt ist für den Wiedereinsatz geeignet.
Beachten Sie, dass auch sämtliche für eine sichere Hand-
habung notwendigen technischen Unterlagen dem neu-
en Nutzer übergeben werden.
Das Produkt muss durch den Fachhandel überprüft, ge-
reinigt und für den Wiedereinsatz in einen einwandfreien
Zustand versetzt werden.
Bei der Auereitung sind die Vorgaben des Herstellers
zu beachten und werden auf Anfrage zur Verfügung
gestellt.
Erhältliches Zubehör finden Sie bei Ihrem Fachhändler
oder unter www.drivedevilbiss.de
Gewährleistung
Für das von uns gelieferte Produkt beträgt die Gewähr-
leistungsfrist 24 Monate ab Kaufdatum. Sofern nachweis-
lich ein Werksto- bzw. Herstellungsfehler vorliegt, wer-
den schadhafte Teile kostenlos ersetzt.
Verschleißteile werden im Allgemeinen während der nor-
malen Garantiezeit nicht gedeckt, es sei denn, die Artikel
benötigen eine Reparatur oder einen Ersatz, die als eine
eindeutige direkte Folge eines Herstellungs- oder Mate-
rialfehlers notwendig wurden.
Irrtum und Änderungen aufgrund von technischen Ver-
besserungen und Designveränderungen vorbehalten.
AUSSCHLUSS DER GEWÄHRLEISTUNG
Verschleißteile sind (unter anderem):
Räder, Bremsen und Armauflagen
Vorwort
Wir danken Ihnen, dass Sie sich für ein Produkt aus dem
Hause Drive DeVilbiss entschieden haben.
Das Design, die Funktionalität und die Qualität dieses
Produktes werden Sie nicht enttäuschen.
Bitte lesen Sie diese Bedienungsanleitung vor dem ers-
ten Gebrauch sorgfältig durch. Sie erhalten wichtige
Sicherheitshinweise und wertvolle Tipps zur richtigen
Benutzung und Pflege. Wenn Sie Fragen haben oder zu-
sätzliche Informationen benötigen, wenden Sie sich an
Ihren Drive DeVilbiss-Fachhändler, der Ihnen das Produkt
geliefert hat.
Diese Bedienungsanleitung enthält alle notwendigen
Hinweise für die Anpassung und Bedienung. Die aktu-
ellste Bedienungsanleitung ist als PDF online abruar
oder kann beim Kundenservice angefordert werden.
Hierbei können vergrößerte Formate für sehbehinderte
Personen dargestellt werden. Blinde Patienten müssen
durch ihre Begleitperson eingewiesen werden. Repara-
turen sowie einige Einstellungen erfordern eine spezielle
technische Ausbildung und müssen daher vom Sanitäts-
fachhandel vorgenommen werden.
Konformitätserklärung
Die DRIVE MEDICAL GMBH & Co. KG erklärt für das be-
schriebene Produkt die Konformität gemäß der Verord-
nung über Medizinprodukte (EU) 2017/745.
Lebensdauer
Unser Unternehmen geht bei diesem Produkt von einer
Produktlebensdauer von fünf Jahren aus, soweit das Pro-
dukt innerhalb des bestimmungsgemäßen Gebrauchs
eingesetzt wird und sämtliche Wartungs- und Servicevor-
gaben eingehalten werden.
Diese Lebensdauer kann deutlich überschritten werden,
wenn das Produkt sorgfältig behandelt, gewartet, ge-
pflegt und genutzt wird und sich nach der Weiterentwick-
lung der Wissenschaft und Technik keine technischen
Grenzen ergeben.
Die Lebensdauer kann sich durch extremen Gebrauch
und unsachgemäße Nutzung allerdings auch erheblich
verkürzen. Die Festlegung der Lebensdauer durch unser
Unternehmen stellt keine zusätzliche Garantie dar.
Entsorgung
Sollten Sie das Produkt nicht mehr benötigen, kontaktie-
ren Sie bitte Ihren Fachhändler oder bringen Sie das Pro-
dukt zu Ihrer lokalen Entsorgungsstelle.

4
Gebrauchsanweisung TRS 200 XXLDrive Medical GmbH & Co. KG | Stand: 24.06.2020 | Irrtum und Änderungen vorbehalten
DE
1. Schiebegriff
2. Rückenlehne
3. Befestigungsclip Rückenlehne
4. Sitzbrille
5. Abdeckung Sitzbrille
6. Armlehnenverriegelung
7. Doppelfunktions-Feststellbremse
8. Toiletteneimer mit Deckel
9. Fußstütze
10. Fersenband
11. Fußstützenverriegelung
12. Armlehne
Teile des Produkts
1
2
3
4
7
8
9
10
11
12
5
6

Gebrauchsanweisung TRS 200 XXL
5
Drive Medical GmbH & Co. KG | Stand: 24.06.2020 | Irrtum und Änderungen vorbehalten
DE
Indikation
INDIKATION:
Erhebliche bis voll ausgeprägte Beeinträchtigung der
Mobilität/des Gehens und des Transfers bei strukturel-
len und/oder funktionellen Schädigungen der unteren
Extremitäten (u.a. Amputation, Verletzungsfolgen, mus-
kuloskeletale /neuromuskuloskeletal bedingte Bewe-
gungsstörungen)
• Zur Nutzung der integrierten Toiletteneinrichtung oder
zum Überfahren der Toilette.
Lieferumfang
1 x AToilettenrollstuhl
1 x BEimer mit Deckel
2 x CFußstütze
2 x Befestigungsclip
1 x Gebrauchsanweisung
1A
B
C
Sicherheitshinweise
• Lesen Sie diese Gebrauchsanweisung aufmerksam.
• Vor dem Gebrauch sind alle Bauteile auf Schäden und
festen Sitz zu prüfen.
• Beim Hinsetzen, Aufstehen und beim Einschieben des
Toiletteneimers sowie beim Hochklappen und Einras-
ten der Armlehnen können Bekleidungs- oder Körper-
teile eingeklemmt werden.
• Müssen Sie über Schwellen fahren, so tun Sie dies
langsam und vorsichtig, ansonsten können die Räder
beschädigt werden!
• ACHTUNG: Beim Rückwärtsfahren über Schwellen mit
dem beladenen Toilettenrollstuhl besteht die Gefahr
dass sich die Arretierung der Armlehnen lösen.
• Nässe vermeiden – Rutschgefahr!
• Beim Parken eines Toilettenrollstuhls immer die Fest-
stellbremsen betätigen.
• Beim Übersetzen in/aus dem Toilettenrollstuhl unbe-
dingt die Fußstützen wegschwenken und Feststell-
bremsen betätigen.
• Fußstützen niemals als Aufstehhilfe benutzen
- Kippgefahr!
• Die Kippsicherheit des Toilettenrollstuhls ist deutlich
geringer als bei einem normalen Rollstuhl, vermeiden
Sie deshalb seitliches hinausbeugen – Kippgefahr!
• Vor unbefugter Benutzung, z.B. durch Kinder sichern.
• Beachten Sie das zugelassene Maximalgewicht des
Benutzers. Diese Angabe finden Sie in den techni-
schen Daten in dieser Bedienungsanleitung sowie auf
dem Typenschild.
Montage
Der Toilettenrollstuhl ist
einfach montierbar.
Stecken Sie die vormon-
tierte Rückeneinheit auf
das Grundgestell und
sichern Sie mit dem Befes-
tigungsclip (Bild 2).
Ver- und Entriegeln der Armstützen
Ziehen Sie beide Armlehnen nach oben bis diese hörbar
einrasten (Bild 3).
Das Einrasten erfolgt automatisch. Vergewissern Sie
sich, dass die Einrastung beidseitig erfolgreich ist, hier-
bei muss der Arretierstift (1) sichtbar sein (Bild 4).
Zum Entriegeln der Armstützen Arretierknopf nach hin-
ten ziehen (2) und Armlehne nach unten abschwenken
(Bild 4).

6
Gebrauchsanweisung TRS 200 XXLDrive Medical GmbH & Co. KG | Stand: 24.06.2020 | Irrtum und Änderungen vorbehalten
DE
Doppelfunktion-Feststellbremse
Zum Feststellen der Bremse Hebel nach unten drücken
(Bild 5). Gleichzeitig wird die Richtungsstellung des Ra-
des blockiert.
Zum Lösen der Bremse den Kopf des Hebels nach unten
drücken (Bild 6).
56
Fußstützen anbringen
Hängen Sie die mitgelieferten Fußstützen mit den bei-
den Bohrungen wie gezeigt an den jeweiligen Haltebol-
zen ein (Bild 7+8).
Fußstützen ver- und entriegeln
Zum Verriegeln der Fuß-
stützen diese zur Mitte
hin schwenken bis diese
hörbar einrasten. Zum Ent-
riegeln Hebel wie gezeigt
nach innen drücken und
Fußstützen seitlich anle-
gen (Bild 9).
Toiletteneimer
Toiletteneimer (auch mit
aufgesetztem Deckel)
stets von oben einhängen
und entnehmen. Der Toi-
letteneimer rastet ein, die
Sitzbrille kann zum Reini-
gen einfach nach oben ab-
genommen werden (Bild
10).
Höheneinstellung der Fußstützen
Um die Fußstützen in der Höhe verstellen zu können, lö-
sen Sie zuerst die Klemmhebel (Bild 11+12). Danach drü-
cken Sie die beiden Pin´s und stellen die Fußstützen in
der gewünschte Höhe ein (Bild 13). Klemmhebel wieder
arretieren (Bild 14).
11 12
13 14
ACHTUNG:
Fußstützen niemals als Aufstehhilfe verwenden!

Gebrauchsanweisung TRS 200 XXL
7
Drive Medical GmbH & Co. KG | Stand: 24.06.2020 | Irrtum und Änderungen vorbehalten
DE
Reinigung | Wartung
• Von Hand mit einem feuchten Tuch regelmäßig
reinigen!
• Keine aggressiven Reinigungsmittel verwenden!
• Keine Scheuermittel verwenden!
• Keine hochdosierten Chlor- und Essigreiniger
verwenden!
• Zur Desinfektion kann ein Sprühdesinfektionsmittel
verwendet werden, z.B. Descosept AF oder Bacillol AF
• Schrauben regelmäßig kontrollieren und gegebenen-
falls nachziehen!
• Das Produkt darf nicht dauerhaft Temperaturen über
60°C ausgesetzt werden (z.B. Verwendung in Sauna
etc.)
• Bei Defekten suchen Sie Ihren Fachhändler auf bei
dem Sie dieses Produkt erworben haben.
• Zustand der Reifen regelmäßig prüfen. Diese sind
„Pannensicher“, d.h. es muss kein Luftdruck
geprüft oder Luft nachgefüllt werden. Überprüfen
Sie aber immer die Reifen auf Risse oder sonstige
Beschädigungen.
Technische Daten
Produkt TRS 200 XXL
Artikelnummer 530200000
Gesamtlänge 96 cm
Gesamtbreite 72 cm
Gesamthöhe 98 cm
Sitzbreite 56 cm
Sitztiefe 42 cm
Sitzhöhe 52 cm
Überfahrbare Höhe 44 cm
Gewicht 15,3 kg
Max. Belastung 200 kg
Material Rahmen Geschweißtes Stahlrohr,
Pulverbeschichtet
Material Sitzbrille /
Armauflagen
PP (Polyprophylen) /
PP (Polyurethan)

8
Instructions for use TRS 200 XXL
Drive Medical GmbH & Co. KG | Last updated: 24.06.2020 | Errors and alterations excepted
EN
Table of contents
Preface ......................................................................................9
Declaration of conformity.....................................................9
Service life ...............................................................................9
Disposal.....................................................................................9
Identification plate..................................................................9
Reuse..........................................................................................9
Warranty ...................................................................................9
Parts of the product ...............................................................10
Indication...................................................................................11
Scope of delivery....................................................................11
Safety instructions..................................................................11
Assembly...................................................................................11
Locking and unlocking the armrests ................................11
Double-function parking brake...........................................12
Mounting the footrests .........................................................12
Locking and unlocking the footrests ................................12
Toilet bucket.............................................................................12
Height adjustment of the footrests....................................12
Cleaning | Maintenance ........................................................13
Technical data..........................................................................13

Instructions for use TRS 200 XXL
9
Drive Medical GmbH & Co. KG | Last updated: 24.06.2020 | Errors and alterations excepted
EN
Identification plate
1
2
3
4
5
9
7 86
1 Article number | 2 Article name | 3 Manufacturer | 4 Se-
rial number | 5 UDI code | 6 Max. load | 7 Follow the in-
structions for use | 8 Medical device | 9 Production date
(year-month)
Reuse
This product can be reused.
Please note that all technical documents needed for safe
handling must also be given to the new user.
The product must be checked by the specialist dealer,
cleaned, and restored to optimum condition.
Always follow the manufacturer's instructions during
preparation; these are made available on request.
Accessories are available from your specialist dealer or
at www.drivedevilbiss.de
Warranty
The warranty period for the product supplied by us is 24
months from the date of purchase. Defective parts will be
replaced free of charge if it can be shown that there is a
defect in materials or manufacturing.
Parts subject to wear are generally not covered during
the normal guarantee period unless the parts need re-
pair or replacement which became necessary as a clear,
direct consequence of a manufacturing or material error.
We reserve the right of error and modifications on the ba-
sis of technical improvements and changes in design.
EXCLUSION OF WARRANTY
Parts subject to wear include (among others):
wheels, brakes and handles
Preface
Thank you for choosing a product from Drive DeVilbiss.
You will not be disappointed by the design, functionality
and quality of this product.
Please read these operating instructions carefully prior
to initial use. They contain important safety information
and valuable tips for the proper use and care. If you have
questions or need additional information, contact your
Drive DeVilbiss specialist dealer who supplied your prod-
uct.
These operating instructions contain all of the important
information for adjustment and operation. The most cur-
rent operating instructions are available as a PDF online
or can be requested from customer service.
Enlarged formats for visually impaired persons can be
displayed. Blind patients must be instructed by their at-
tendant. Repairs as well as some adjustments require
special technical training and must therefore be made by
the medical supplies dealer.
Declaration of conformity
Fortheproductdescribed,DRIVEMEDICALGMBH&Co.KG
declares compliance according to the medical device
regulation (EU) 2017/745.
Service life
Our company assumes a service life of five years for this
product as long as the product is used as intended and
all maintenance and service requirements are observed.
This service life may be significantly exceeded if the
product is carefully handled, repaired, maintained and
used and there are no technical limits based on the fur-
ther development of science and technology.
The service life may also be significantly shortened
through extreme and improper use, however. Determina-
tion of the service life by our company does not repre-
sent any additional guarantee.
Disposal
If you no longer need the product, please contact your
specialist dealer or bring the product to your local dis-
posal center.

10
Instructions for use TRS 200 XXL
Drive Medical GmbH & Co. KG | Last updated: 24.06.2020 | Errors and alterations excepted
EN
1. Push handle
2. Backrest
3. Fastening clip for backrest
4. Seat
5. Seat cover
6. Armrest locking mechanism
7. Double-function parking brake
8. Toilet bucket with cover
9. Footrests
10. Heel strap
11. Footrest locking mechanism
12. Armrest
Parts of the product
1
2
3
4
7
8
9
10
11
12
5
6

Instructions for use TRS 200 XXL
11
Drive Medical GmbH & Co. KG | Last updated: 24.06.2020 | Errors and alterations excepted
EN
Indication
INDICATION:
Significant to full impairment of mobility/walking and
transfer in the case of structural and/or functional dama-
ge to the lower extremities (including amputation, after-
eects of injuries, musculoskeletal/neuromusculoskeletal
movement disorders)
• For use of the integrated toilet unit or to position over
a toilet.
Scope of delivery
1 x Awheeled commode
1 x Bbucket with cover
2 x Cfootrests
2 x fastening clip
1 x instructions for use
1A
B
C
Safety instructions
• Read these instructions for use carefully.
• All components should be checked for damage and a
secure fit prior to use.
• Clothing or body parts can be pinched when sitting
down, standing up, inserting the toilet bucket, as well
as when raising the armrests and locking them into
place.
• If you need to move over thresholds, do so slowly and
carefully, otherwise the wheels can become damaged!
• IMPORTANT: If you need to move in reverse over
thresholds with a person sitting in the wheeled com-
mode, there is a risk of the armest lock coming loose.
• Avoid wet conditions – risk of slipping!
• When parking a wheeled commode, always use the
parking brakes.
• During transfer into/out of the wheeled commode,
the footrests must be swiveled out of the way and the
locking brakes must be applied.
• Never use the footrests as assistance when getting up
– risk of tipping!
• The wheeled commode is significantly less stable than
a regular wheelchair, therefore avoid leaning to the
side – risk of tipping!
• Prevent unauthorized use, for example, by children.
• Take note of the permitted maximum weight of the user.
This information can be found in the technical data in
these instructions for use as well as on the identifica-
tion plate.
Assembly
The wheeled commode
can be easily assembled.
Place the preassembled
back unit on the base
frame and secure it with
the fastening clip (photo
2).
Locking and unlocking the armrests
Pull both armrests upwards until they audibly engage
(photo 3).
They will automatically click into place. Ensure that they
successfully click into place on both sides; in this case,
the locking pin (1) must be visible (photo 4).
To unlock the armrests, pull the locking knob back (2)
and swing the armrest downwards (photo 4).

12
Instructions for use TRS 200 XXL
Drive Medical GmbH & Co. KG | Last updated: 24.06.2020 | Errors and alterations excepted
EN
Double-function parking brake
To apply the brake, press the lever downwards (photo 5).
At the same time, the directional position of the wheel is
blocked.
To release the brake, press the head of the lever down-
wards (photo 6).
56
Mounting the footrests
Hang the provided footrests with the two holes on the
respective retaining pins as shown (photo 7+8).
Locking and unlocking the footrests
To lock the footrests, swi-
vel them to the center un-
til they audibly click into
place. To unlock them,
press the lever inwards as
shown and move the foot-
rests to the side (photo 9).
Toilet bucket
Always hang and remo-
ve the toilet bucket from
above (also with the co-
ver on). The toilet bucket
snaps into place and the
toilet seat can be easi-
ly lifted o for cleaning
(photo 10).
Height adjustment of the footrests
To be able to adjust the height of the footrests, first loo-
sen the clamping lever (photo 11+12). Then press both
pins and adjust the footrests to the desired height (photo
13). Lock the clamping lever once again (photo 14).
11 12
13 14
IMPORTANT:
Never use footrests to assist with standing up!

Instructions for use TRS 200 XXL
13
Drive Medical GmbH & Co. KG | Last updated: 24.06.2020 | Errors and alterations excepted
EN
Cleaning | Maintenance
• Clean regularly with a moist cloth!
• Do not use any aggressive cleaning agents!
• Do not use abrasive cleaners!
• Do not use any high-dose chlorine and vinegar-based
cleaners!
• To disinfect, a spray disinfectant can be used such as
Descosept AF or Bacillol AF.
• Check the screws regularly and tighten, if necessary.
• The product should not be exposed to temperatures
above 60°C for long periods of time (for example, use
in a sauna, etc.).
• In the event of defects, contact your specialist dealer
from whom you purchased this product.
• Check the condition of the tires regularly. They are
“fail-safe”, meaning that you do not have to check air
pressure or fill them with air. Always check the tires for
tears or other damage, however.
Technical data
Product TRS 200 XXL
Article number 530200000
Overall length 96 cm
Overall width 72 cm
Overall height 98 cm
Seat width 56 cm
Seat depth 42 cm
Seat height 52 cm
Height between floor and seat 44 cm
Weight 15,3 kg
Max. load 200 kg
Frame material Welded steel tubing,
powder-coated
Seat / armrest cover material PP (polypropylene) /
PP (polyurethane)

14
Mode d’emploi TRS 200 XXLDrive Medical GmbH & Co. KG | Dernière mise à jour: 24.06.2020 | Sous réserve d’erreurs et de modifications
FR
Sommaire
Avant-propos............................................................................15
Déclaration de conformité....................................................15
Durée de vie.............................................................................15
Élimination ................................................................................15
Plaque signalétique................................................................15
Recyclage..................................................................................15
Garantie ....................................................................................15
Pièces du produit....................................................................16
Indication...................................................................................17
Contenu de la livraison .........................................................17
Consignes de sécurité...........................................................17
Montage ....................................................................................17
Verrouillage et déverrouillage des accoudoirs .............17
Frein double fonction ............................................................18
Montage des repose-pieds ................................................18
Verrouillage et déverrouillage des repose-pieds ........18
Seau hygiénique .....................................................................18
Réglage de la hauteur des repose-pieds ........................18
NettoyageI maintenance .....................................................19
Caractéristiques techniques................................................19

Mode d’emploi TRS 200 XXL
15
Drive Medical GmbH & Co. KG | Dernière mise à jour: 24.06.2020 | Sous réserve d’erreurs et de modifications
FR
Plaque signalétique
1
2
3
4
5
9
7 86
1 Référence | 2 Désignation | 3 Fabricant | 4 N° de série | 5
Code UDI | 6 Charge maximale | 7 Se conformer au mode
d’emploi | 8 Dispositif médical | 9 Date de fabrication
(année-mois)
Recyclage
Ce produit est recyclable.
Veiller à ce que tous les documents techniques néces-
saires à une utilisation sûre du produit soient également
remis au nouvel utilisateur.
Le produit doit être contrôlé, nettoyé et remis en parfait
état par un distributeur en vue de sa réutilisation.
Pour son retraitement, il convient de suivre les instruc-
tions du fabricant (disponibles sur demande).
Vous trouverez les accessoires disponibles chez votre
distributeur ou sur le site www.drivedevilbiss.de
Garantie
Le produit livré par nous est garanti 24 mois à compter
de la date de l’achat. Les pièces défectueuses seront
remplacées gratuitement s’il a été démontré qu’elles pré-
sentent un défaut de matériau ou de fabrication.
Les pièces d’usure ne sont normalement pas couvertes
par la garantie habituelle, excepté si elles nécessitent
des réparations ou un remplacement qui sont clairement
la conséquence directe d’un défaut de matériau ou de
fabrication.
Sous réserve d'erreurs et de modifications dues à des
améliorations techniques ou à des modifications de de-
sign.
EXCLUSION DE LA GARANTIE
Pièces d’usure (entre autres) :
roues, roulettes, freins et poignées
Avant-propos
Nous vous remercions d'avoir choisi un produit de Drive
DeVilbiss.
Le design, la fonctionnalité et la qualité de ce produit
sauront vous apporter pleine satisfaction.
Avant d’utiliser le produit pour la première fois, veuil-
lez lire attentivement le présent mode d’emploi. Vous y
trouverez des consignes de sécurité importantes et de
précieux conseils pour son utilisation et son entretien
corrects. Pour toute question ou information complémen-
taire, adressez-vous au distributeur Drive deVilbiss qui
vous a livré ce produit.
Le présent mode d’emploi contient toutes les instructions
nécessaires au réglage et à l'utilisation du produit. La ver-
sion la plus récente du mode d’emploi peut être consul-
tée en ligne au format PDF et téléchargée ou demandée
auprès du service client.
Elle existe en caractères grand format pour malvoyants.
Les non-voyants doivent être initiés à l'utilisation du pro-
duit accompagnés d'un auxiliaire. Les réparations ainsi
que certains réglages requièrent des compétences tech-
niques spéciales et doivent donc obligatoirement être
eectués par un distributeur de matériel médical qualifié.
Déclaration de conformité
DRIVE MEDICAL GMBH & Co. KG déclare que le produit
est conforme au règlement (UE) 2017/745 relatif aux dis-
positifs médicaux.
Durée de vie
Pour ce produit, notre entreprise table sur une durée de
vie de cinq ans, dans la mesure où il est utilisé confor-
mément à l'usage pour lequel il est prévu et où toutes
les indications relatives à la maintenance et au service
après-vente sont respectées.
Cette durée de vie peut même être sensiblement prolon-
gée lorsque le produit est traité, entretenu et utilisé avec
soin et qu'aucune limite technique ne résulte des évolu-
tions scientifiques et techniques.
La durée de vie peut par contre être fortement raccour-
cie si le produit est soumis à des sollicitations extrêmes
et s’il n’est pas correctement utilisé. La détermination de
la durée de vie par notre entreprise ne constitue en au-
cun cas une garantie supplémentaire.
Élimination
Si vous n’avez plus besoin du produit, contactez s’il vous
plaît votre distributeur ou apportez le produit à la déchet-
terie près de chez vous.

16
Mode d’emploi TRS 200 XXLDrive Medical GmbH & Co. KG | Dernière mise à jour: 24.06.2020 | Sous réserve d’erreurs et de modifications
FR
1. Poignée
2. Dossier
3. Clip de fixation du dossier
4. Lunette
5. Couvercle de la lunette
6. Verrouillage de l’accoudoir
7. Frein double fonction
8. Seau hygiénique avec couvercle
9. Repose-pied
10. Talonnière
11. Verrouillage du repose-pied
12. Accoudoir
Pièces du produit
1
2
3
4
7
8
9
10
11
12
5
6

Mode d’emploi TRS 200 XXL
17
Drive Medical GmbH & Co. KG | Dernière mise à jour: 24.06.2020 | Sous réserve d’erreurs et de modifications
FR
Indication
INDICATION:
Mobilité/capacité de déplacement fortement réduites ou
nulles chez les personnes présentant des lésions struc-
turelles et/ou fonctionnelles des membres inférieurs
(entre autres amputation, séquelles de blessures, trou-
bles de la mobilité dus à des atteintes musculosquelet-
tiques/neuromusculosquelettiques)
• Utilisation des toilettes intégrées ou passage aux
toilettes.
Contenu de la livraison
1 x Achaise garde-robe à roulettes
1 x Bseau avec couvercle
2 x Crepose-pied
2 x clip de fixation
1 x mode d’emploi
1A
B
C
Consignes de sécurité
• Lire attentivement ce mode d’emploi.
• Avant d’utiliser le produit, vérifier tous ses éléments
pour s’assurer qu’ils ne sont pas endommagés et ne
bougent pas.
• Attention lorsque vous vous asseyez, vous levez, lors
de la mise en place du seau hygiénique et lorsque vous
relevez et abaissez les accoudoirs, des vêtements ou
des parties du corps peuvent se coincer.
• Si des seuils doivent être franchis, le faire lentement
et avec précaution afin de ne pas endommager les
roulettes.
• ATTENTION: Si vous devez franchir des seuils à recu-
lons avec une personne assise sur la chaise garde-
robe à roulettes, le mécanisme de blocage des accou-
doirs risque de se desserrer.
• Éviter les sols mouillés – Vous risquez de glisser.
• La chaise garde-robe à roulettes doit toujours être
garée avec les freins serrés.
• Pour s’asseoir sur la chaise garde-robe à roulettes et/
ou se lever, toujours écarter les repose-pieds et ser-
rer les freins.
• Ne jamais appuyer les pieds sur les repose-pieds pour
se lever –- La chaise garde-robe à roulettes risque de
basculer.
• La chaise garde-robe à roulettes est nettement moins
stable que les fauteuils roulants ordinaires. Vous devez
donc éviter de vous pencher sur les côtés – la chaise
risque sinon de basculer.
• Ne pas laisser les personnes non autorisées, p.ex. des
enfants, utiliser la chaise garde-robe à roulettes.
• Respecter le poids maximal autorisé pour l’utilisateur.
Il est indiqué dans ce mode d’emploi à la rubrique
des caractéristiques techniques et sur la plaque
signalétique.
Montage
La chaise garde-robe est
simple à monter. Poser le
dossier prémonté sur le
châssis et le clipser (fig. 2).
Verrouillage et déverrouillage des
accoudoirs
Tirer les deux accoudoirs vers le haut jusqu’à ce qu’ils
s’enclenchent (on doit entendre un «clic») (fig. 3).
Les accoudoirs s’enclenchent automatiquement.
S’assurer que les deux accoudoirs sont bien enclenchés,
la goupille d’arrêt (1) doit être visible (fig. 4).
Pour déverrouiller les accoudoirs, tirer le bouton de ver-
rouillage vers l’arrière (2) et rabattre l’accoudoir (fig. 4).

18
Mode d’emploi TRS 200 XXLDrive Medical GmbH & Co. KG | Dernière mise à jour: 24.06.2020 | Sous réserve d’erreurs et de modifications
FR
Frein double fonction
Pour serrer le frein, appuyer sur le levier (fig. 5). La rou-
lette est bloquée dans sa position.
Pour desserrer le frein, appuyer sur la tête du levier
(fig. 6).
56
Montage des repose-pieds
Accrocher les repose-pieds livrés avec le produit: insé-
rer les boulons dans les deux trous comme indiqué sur
les figures (fig. 7+8).
Verrouillage et déverrouillage des repose-
pieds
Pour verrouiller les repo-
se-pieds, les faire pivoter
vers l’intérieur jusqu’à ce
qu’ils s’enclenchent (on
doit entendre un « clic »).
Pour déverrouiller les re-
pose-pieds, appuyer sur
le levier vers l’intérieur et
déplacer les repose-pieds
vers les côtés comme indi-
qué sur la figure (fig. 9).
Seau hygiénique
Toujours insérer et enlever
le seau hygiénique (même
avec le couvercle) par le
haut. Le seau hygiénique
s’emboîte. L’assise peut
être enlevée facilement
par le haut pour le nettoy-
age (fig. 10).
Réglage de la hauteur des repose-pieds
Pour pouvoir régler la hauteur des repose-pieds, com-
mencer par desserrer le levier de serrage (fig. 11+12).
Appuyer ensuite sur les deux pins et régler les repose-
pieds à la hauteur souhaitée (fig. 13). Resserrer ensuite
le levier (fig. 14).
11 12
13 14
ATTENTION :
Ne jamais appuyer les pieds sur les repose-pieds pour
se lever !

Mode d’emploi TRS 200 XXL
19
Drive Medical GmbH & Co. KG | Dernière mise à jour: 24.06.2020 | Sous réserve d’erreurs et de modifications
FR
NettoyageI maintenance
• Nettoyer régulièrement le produit à la main avec un
chion humide.
• Ne pas utiliser de détergents agressifs.
• Ne pas utiliser de produits abrasifs pour le nettoyage.
• Ne pas utiliser de détergent chloré ni de vinaigre
ménager fortement concentrés.
• Pour la désinfection, on peut utiliser un désinfectant
en spray, par exemple Descosept AF ou Bacillol AF.
• Vérifier les vis régulièrement et les resserrer le cas
échéant.
• Le produit ne doit pas être exposé à des températu-
res supérieures à 60°C pendant une durée prolongée
(p. ex., ne pas l’utiliser dans une cabine de sauna, etc.).
• Si le produit est défectueux, contacter le distributeur
qui vous l’a livré.
• Contrôler régulièrement l’état des pneus. Ces derniers
sont anti-crevaison, c’est-à-dire qu’il n’est pas néces-
saire de les gonfler ni de vérifier leur pression. Toute-
fois, il est indispensable de vérifier qu’ils ne sont pas
fissurés et ne présentent pas d’autres dommages.
Caractéristiques techniques
Produit TRS 200 XXL
Référence 530200000
Longueur totale 96 cm
Largeur totale 72 cm
Hauteur totale 98 cm
Largeur de l’assise 56 cm
Profondeur de l’assise 42 cm
Hauteur du siège 52 cm
Hauteur entre le sol et l’assise 44 cm
Poids 15,3 kg
Charge maximale 200 kg
Matériau du cadre Tube en acier soudé revêtu
poudre
Matériau Lunette /
accoudoirs
PP (polypropylène) /
PU (polyuréthane)

20
Gebruiksaanwijzing TRS 200 XXL
Drive Medical GmbH & Co. KG | Versie: 24.06.2020 | Drukfouten en wijzigingen voorbehouden
NL
Inhoudsopgave
Voorwoord................................................................................21
Verklaring van overeenstemming......................................21
Levensduur ..............................................................................21
Verwijdering.............................................................................21
Typeplaatje...............................................................................21
Hergebruik................................................................................21
Garantie.....................................................................................21
Onderdelen van het product...............................................22
Indicatie .....................................................................................23
Geleverd product....................................................................23
Veiligheidsinstructies ............................................................23
Montage ....................................................................................23
Armleuningen ver-/ontgrendelen ......................................23
Parkeerrem met dubbele functie .......................................24
Voetsteunen aanbrengen ....................................................24
Voetsteunen ver-/ontgrendelen .........................................24
Toiletemmer..............................................................................24
Hoogte van voetsteunen instellen.....................................24
Reiniging | onderhoud...........................................................25
Technische gegevens............................................................25
