Inleiding
Geachte gebruiker,
Met de aankoop van dit verwarmingstoestel van DRU
heeft ugekozen voor een kwaliteitsproduct. Dit pro-
duct maakt deel uit van een nieuwe generatie ener-
giezuinige en milieuvriendelijke
verwarmingstoestellen. Deze toestellen maken opti-
maal gebruik van zowel convectiewarmte als stra-
lingswarmte.
Uw DRU toestel is geproduceerd met de modern-
ste productiemiddelen. Mocht er onverhoopt toch
iets mankeren aan uw toestel, dan kunt ualtijd een
beroep doen op de DRU service.
Het toestel mag niet gewijzigd worden; gebruik
steeds originele onderdelen.
Het toestel is bedoeld voor plaatsing in een woon-
ruimte. Het moet hermetisch worden aangesloten
op een goed werkende schoorsteen.
Wij adviseren uhet toestel te laten installeren door
een bevoegd installateur.
DRU kan niet aansprakelijk worden gesteld voor
problemen of schade door een onjuiste installatie.
Bij installatie en gebruik moeten de hierna beschre-
ven veiligheidsvoorschriften in acht worden geno-
men.
In deze handleiding leest uhoe uhet DRU ver-
warmingstoestel op een veilige manier installeert,
gebruikt en onderhoudt. Als uaanvullende informatie
of technische gegevens wilt of een installatie-pro-
bleem heeft, neemt udan eerst contact op met uw
leverancier.
©2014 DRU Verwarming B.V.
EC Conformiteitsverklaring
De ondergetekende, vertegenwoordiger van:
Fabrikant:
DRU Verwarming BV
Postbus 1021
NL-6920 BA Duiven
Ratio 8, NL-6921 RW Duiven
verklaart hiermee dat het door DRU uitgebrachte houtgestookte verwarmingstoestel door zijn
ontwerp en bouwwijze voldoet aan de essentiële eisen van de Bouwproductenrichtlijn en dat ze
geproduceerd en verdeeld wordt volgens de eisen van het Belgisch koninklijk besluit van 12 okto-
ber 2010 tot regeling van de minimale eisen van rendement en emissieniveaus van verontreinigen-
de stoen voor verwarmingsapparaten voor vaste brandstoen.

Prestatieverklaring DRU 55CB
Volgens de bouwproductenverordening 305/2011
Nr. 100001-CPR-2014/09/12
1. Unieke identificatiecode van het producttype:
DRU 55CB
2. Type-, partij- of serienummer, dan wel een ander identificatiemiddel voor het bouwproduct, zoals
voorgeschreven in artikel 11, lid 4:
Uniek serienummer.
3. Beoogde gebruiken van het bouwproduct, overeenkomstig de toepasselijke geharmoniseerde tech-
nische specificatie, zoals door de fabrikant bepaald:
Kachel voor vaste brandstof zonder productie van warm water volgens EN 13240.
4. Naam, geregistreerde handelsnaam of geregistreerd handelsmerk en contactadres van de fabrikant,
zoals voorgeschreven in artikel 11, lid 5:
DRU Verwarming B.V.
Postbus 1021, 6920 BA Duiven
Ratio 8, 6921 RW Duiven
Nederland
5. Indien van toepassing, naam en contactadres van de gemachtigde wiens mandaat de in artikel 12,
lid 2, vermelde taken bestrijkt:
-
6. Het systeem of de systemen voor de beoordeling en verificatie van de prestatiebestendigheid van
bouwproduct, vermeld in bijlage V:
Systeem 3
7. Indien de prestatieverklaring betrekking heeft op een bouwproduct dat onder een geharmoniseerde
norm valt:
De aangestelde instantie KVBG, geregistreerd onder het nummer 2013, heeft onder systeem 3 een type-keur
uitgevoerd en heeft het testrapport nr H20110106 verstrekt.
8. Indien de prestatieverklaring betrekking heeft op een bouwproduct waarvoor een Europese tech-
nische beoordeling is afgegeven:
-
iv Wijzigingen op grond van technische verbeteringen voorbehouden

Wijzigingen op grond van technische verbeteringen voorbehouden v
9. Aangegeven prestatie:
De geharmoniseerde norm EN 13240 :2001/A2 :2004/AC :2007
Essentiële karakteristieken Hout
Brandveiligheid
Vuurbestendigheid A1
Afstand tot brandbaar materiaal
Minimale afstand in mm
Achterkant: 300
Zijkant: 350
Risico van uitvallende gloeiende deeltjes Conform
Emissie van verbrandingsproducten CO: 0,09% (13%O2)
Oppervlaktetemperatuur Conform
Elektrische veiligheid -
Gemakkelijk te reinigen Conform
Maximale werkingsdruk -
Rookgastemperatuur bij nominaal vermogen 297 °C
Mechanische weerstand (gewicht dragen van schoor-
steen) Niet bepaald
Nominaal vermogen 8 kW
Rendement 80%
10. De prestaties van het in de punten 1 en 2 omschreven product zijn conform de in punt 9 aan-
gegeven prestaties.
Deze prestatieverklaring wordt verstrekt onder de exclusieve verantwoordelijkheid van de in punt 4 ver-
melde fabrikant:
01/10/2014 Duiven Rein Gelten,
Algemeen directeur
In het kader van een continue productverbetering, kunnen specificaties van het geleverde toestel afwijken van de
beschrijving in deze brochure, zonder voorafgaande kennisgeving.
DRU Verwarming B.V. Drugasar Ltd. DRU Belgium
Postbus 1021, 6920 BA Duiven Deans Road, Swinton Kontichsesteenweg 60
Ratio 8, 6921 RW Duiven Manchester, M27 0JH 2630 Aartselaar
Nederland United Kingdom België
Tel : [phone] Tel.: [phone] Tel.: [phone]
Fax: [phone] Fax: [phone] Fax: [phone]
E-mail : [e-mail] E-mail: [e-mail] E-mail: [e-mail]
www.dru.nl www.drufire.co.uk www.drufire.be
www.geurts.nl www.dgfires.co.uk www.dikgeurts.be

vi Wijzigingen op grond van technische verbeteringen voorbehouden
Veiligheid
Let op! Alle veiligheidsvoorschriften moeten
strikt worden nageleefd.
Lees aandachtig de instructies voor installatie,
gebruik en onderhoud die met het toestel zijn
meegeleverd, voordat u het toestel in gebruik
neemt.
Het toestel moet worden geïnstalleerd over-
eenkomstig de wetgeving en voorschriften van
uw land.
Alle lokale bepalingen en de bepalingen die
betrekking hebben op nationale en Europese
normen moeten worden nageleefd bij het instal-
leren van het toestel.
Laat het toestel bij voorkeur installeren door
een bevoegd installateur. Deze is op de hoogte
van de geldende bepalingen en voorschriften.
Het toestel is ontworpen voor ver-
warmingsdoeleinden. Alle oppervlaktes, inclu-
sief het glas en de aansluitbuis kunnen zeer
heet worden (meer dan 100°C)! Gebruik voor
de bediening een 'koude hand' of een hit-
tebestendige handschoen.
Zorg voor voldoende afscherming als jonge kin-
deren, mindervaliden, ouderen en dieren zich in
de nabijheid van het toestel bevinden.
Veiligheidsafstanden tot brandbaar materiaal
moeten strikt worden aangehouden.
Plaats geen gordijnen, kleren, wasgoed of
andere brandbare materialen bovenop of in de
nabijheid van het toestel.
Gebruik tijdens het gebruik van uw toestel
geen licht ontvlambare of explosieve stoffen in
de nabijheid van het toestel.
Voorkom schoorsteenbrand door regelmatig de
betreffende schoorsteen te laten reinigen.
Stook het toestel nooit met open deur.
Bij schoorsteenbrand: sluit de luchtinlaten van
het toestel en waarschuw de brandweer.
Als het glas van het toestel is gebroken of
gebarsten, moet dit glas worden vervangen
voordat u het toestel opnieuw in gebruik neemt.
Zorg voor voldoende ventilatie van de ruimte
waar het toestel wordt geplaatst. Bij onvol-
doende ventilatie vindt onvolledige verbranding
plaats, waardoor zich giftige gassen in de
ruimte kunnen verspreiden. Zie het hoofdstuk
"Installatiecondities" voor meer informatie over
ventilatie.
Installatiecondities
Algemeen
Het toestel moet worden aangesloten op een goed
werkende schoorsteen.
Voor de aansluitmaten: zie de bijlage "Technische
gegevens".
Informeer bij de brandweer en/of ver-
zekeringsmaatschappij naar eventuele specifieke
vereisten en voorschriften.
Schoorsteen
De schoorsteen is nodig voor:
Het afvoeren van de verbrandingsgassen door
natuurlijke trek.
De warme lucht in de schoorsteen is lichter
dan de buitenlucht en stijgt daarom.
Het aanzuigen van lucht, nodig voor de verbranding
van de brandstof in het toestel.
Een niet goed werkende schoorsteen kan tijdens het
openen van de deur rookterugslag geven. Schade ont-
staan door rookterugslag is uitgesloten van garantie.
Sluit niet meerdere toestellen (bijvoorbeeld ook
nog een centraleverwarmingsketel) op
dezelfde schoorsteen aan, tenzij lokale of nati-
onale regelgeving hierin voorziet. Zorg in ieder
geval bij twee aansluitingen dat het hoog-
teverschil tussen de aansluitingen minimaal
200 mm bedraagt.
Vraag uw installateur om advies over de schoorsteen.
Raadpleeg de Europese norm EN13384 voor een
juiste berekening van de schoorsteen.

Wijzigingen op grond van technische verbeteringen voorbehouden vii
De schoorsteen moet aan de volgende voorwaarden
voldoen:
De schoorsteen moet gemaakt zijn van vuurvast
materiaal, bij voorkeur keramiek of roestvrij staal.
De schoorsteen moet luchtdicht en goed gereinigd
zijn en voldoende trek garanderen.
Een trek/onderdruk van 15-20Pa tijdens nor-
male belasting is ideaal.
De schoorsteen moet - vertrekkend van de uitgang
van het toestel - zo verticaal mogelijk lopen. Rich-
tingsveranderingen en horizontale stukken ver-
storen de afvoer van verbrandingsgassen en
veroorzaken mogelijk roetophoping.
De binnenmaten mogen niet te groot zijn, om te
voorkomen dat de verbrandingsgassen te sterk
afkoelen waardoor de trek minder wordt.
De schoorsteen moet bij voorkeur dezelfde dia-
meter hebben als de aansluitkraag.
Voor de nominale diameter: zie de bijlage
"Technische gegevens". Als het rookkanaal
goed is geïsoleerd, kan de diameter eventueel
wat groter zijn (maximaal tweemaal de sectie
van de aansluitkraag).
De sectie (oppervlakte) van het rookkanaal moet
constant zijn. Verwijdingen en (vooral) ver-
nauwingen verstoren de afvoer van ver-
brandingsgassen.
Bij toepassing van een regenkap/afvoerkap op de
schoorsteen: let erop dat de kap niet de uitmonding
van de schoorsteen vernauwt en dat de kap niet de
afvoer van verbrandingsgassen belemmert.
De schoorsteen moet uitmonden in een zone die
niet wordt verstoord door omliggende gebouwen,
vlakbijstaande bomen of andere hindernissen.
Het schoorsteengedeelte buiten de woning moet
geïsoleerd zijn.
De schoorsteen moet minimaal 4meter hoog zijn.
Als vuistregel geldt: 60cm boven de nok van het
dak.
Als de nok van het dak meer dan 3meter is ver-
wijderd van de schoorsteen: houd de maten aan die
in de volgende figuur zijn aangegeven. A = het
hoogste punt van het dak binnen een afstand van
3meter.
Ventilatie van de ruimte
Voor een goede verbranding heeft het toestel lucht
(zuurstof) nodig. Die lucht wordt via regelbare lucht-
inlaten aangevoerd vanuit de ruimte waar het toestel
is geplaatst.
Bij onvoldoende ventilatie vindt onvolledige ver-
branding plaats, waardoor zich giftige gassen
in de ruimte kunnen verspreiden.
Een vuistregel is dat de luchttoevoer 5,5cm²/kW
moet zijn. Extra ventilatie is nodig:
Als het toestel in een ruimte staat die goed is geï-
soleerd.
Als er mechanische ventilatie is, bv een centraal
afzuigsysteem of een afzuigkap in een open keu-
ken.
U kunt voor extra ventilatie zorgen door een ven-
tilatierooster in de buitenmuur te laten plaatsen.
Zorg dat andere luchtverbruikende apparaten (zoals
een wasdroger, ander verwarmingstoestel of bad-
kamerventilator) een eigen buitenluchtaanvoer heb-
ben, of zijn uitgeschakeld wanneer u het toestel
stookt.
U kunt het toestel ook aansluiten op bui-
tenluchtaanvoer. Hiervoor is een aansluitset
meegeleverd. Extra ventilatie is dan niet nodig.
Vloer en wanden
De vloer waarop het toestel wordt geplaatst, moet vol-
doende draagvermogen hebben. Voor het gewicht van
het toestel: zie de bijlage "Technische gegevens".
Bescherm een brandbare vloer door middel van
een onbrandbare vloerplaat tegen warmte-

viii Wijzigingen op grond van technische verbeteringen voorbehouden
uitstraling. Zie de bijlage "Afstand tot brand-
baar materiaal".
Verwijder brandbaar materiaal zoals linoleum,
tapijt, enzovoorts onder de onbrandbare vloer-
plaat.
Zorg voor voldoende afstand tussen het toestel
en brandbare materialen zoals houten wanden
en meubels.
Ook de aansluitbuis straalt warmte uit. Zorg
voor voldoende afstand of afscherming tussen
de aansluitbuis en brandbare materialen.
De vuistregel voor een enkelwandige buis is
een afstand van driemaal de diameter. Als een
bekledingsschelp rond de buis is aangebracht,
is een afstand van eenmaal de diameter toe-
laatbaar.
Een vloerkleed moet minimaal 80cm van het
vuur verwijderd zijn.
Bescherm een brandbare vloer voor de kachel
met behulp van een onbrandbare vloerplaat
tegen eventueel uitvallende assen. De vloer-
plaat moet voldoen aan nationale normen.
Voor de afmetingen van de onbrandbare vloer-
plaat: zie de bijlage "Afstand tot brandbaar
materiaal".
Voor verdere eisen in verband met brand-
veiligheid: zie de bijlage "Afstand tot brandbaar
materiaal".
Productbeschrijving
09-20021-051
1
3
4
2
75
6
1. Topplaat
2. Grendelknop
3. Stookbodem
4. Deur
5. Secundaire luchtschuif
6. Poot
7. Primaire luchtschuif
Deursluiting
Het toestel wordt geleverd met de grendelknop gemon-
teerd. Omdat de grendelknop tijdens het gebruik warm
wordt, is er een handschoen bijgeleverd die u kunt
gebruiken als bescherming voor uw hand.

Wijzigingen op grond van technische verbeteringen voorbehouden ix
Installatie
Algemene voorbereiding
Controleer het toestel onmiddellijk bij ontvangst op
(transport)schade en eventuele andere gebreken.
Het toestel is aan de onderkant met schroeven op
de pallet gemonteerd.
Als u (transport)schade of gebreken hebt
geconstateerd, neem het toestel dan niet in
gebruik en stel de leverancier op de hoogte.
Verwijder de demontabele onderdelen (vuurvaste
binnenplaten, stookrooster, topplaat, aslade) uit
het toestel voordat u het toestel gaat installeren.
Door demontabele onderdelen te verwijderen,
kunt u het toestel gemakkelijker verplaatsen en
beschadiging voorkomen.
Let bij het verwijderen van demontabele onder-
delen op hun oorspronkelijke positie, om ze
later weer op de juiste plaats te kunnen aan-
brengen.
09-20021-050
1
2
3
1. Open de deur; zie volgende figuur.
09-20021-052
2. Verwijder de vuurvaste binnenplaten; zie volgende
figuur.
a. Verwijder de vuurkorf(6).
b. Til de vlamplaat(5) aan de voorkant op, trek de
vlamplaat 2cm naar voren en laat de vlamp-
laat aan de achterkant naar beneden zakken
c. Verwijder de binnenplaten aan de zijkanten
links en rechts(4).
d. Verwijder de binnenplaten aan de achterkant
(3).
Vermiculiet binnenplaten zijn licht van
gewicht en bij levering meestal okerkleurig.
Zij isoleren de verbrandingskamer zodat de
verbranding beter is.
09-20008-004
4
3
5
3
4
1
2
6
7
Uitneembare binnendelen
1 stookbodem
2 ontassingsluik
3 binnenplaat achterkant links en rechts

xWijzigingen op grond van technische verbeteringen voorbehouden
4 binnenplaat zijkant links en rechts
5 vlamplaat
6 vuurkorf
7 aslade
Aansluiten op de achterzijde

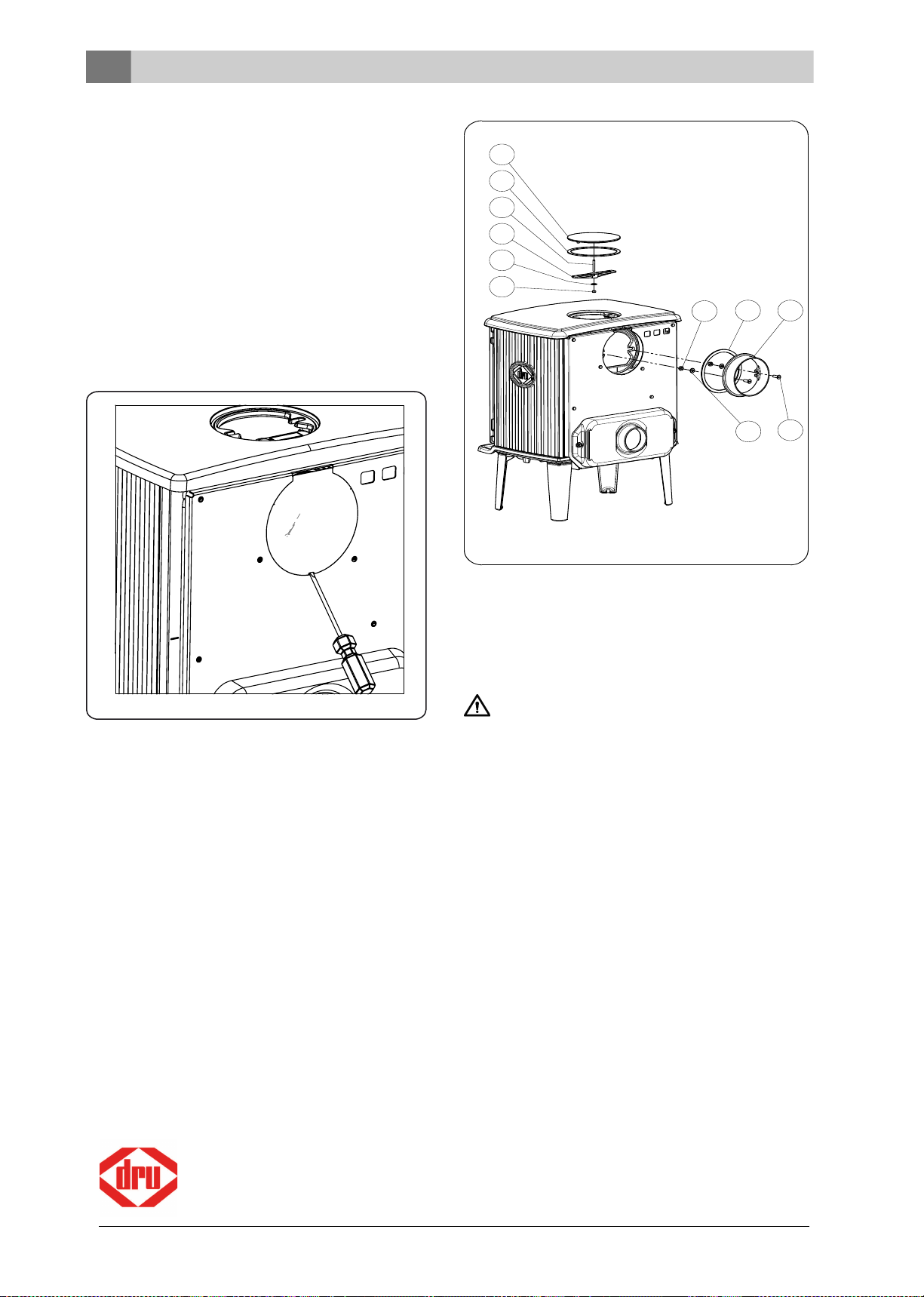

1. Breng meegeleverd glasvezelafdichtband (2) van
10x3mm aan op het contactvlak van de aan-
sluitkraag (8).
2. Verwijder de afschermplaat uit het rugschild met
behulp van een schroevendraaier; zie volgende
figuur.
09-20008-005
3. Demonteer het afsluitdeksel (1) uit de achterwand.
4. Monteer de aansluitkraag met de beves-
tigingsmaterialen op de achterwand.
5. Monteer het afsluitdeksel met bevestigingsbeugel
(4) in de topplaat.
09-20021-057
1
728
910
2
3
4
5
6
Aansluiten op de bovenzijde
Bij levering is de aansluiting op de achterkant geslo-
ten. U hoeft dus geen afsluitdeksel op de achterkant
aan te brengen.
Vanwege de afstand tot de (brandbare) wand,
mag de afschermplaat in het rugschild niet worden ver-
wijderd.
1. Breng meegeleverd glasvezelafdichtband (3) van
10x3mm aan op het contactvlak van de aan-
sluitkraag (2).
2. Monteer de aansluitkraag met de beves-
tigingsmaterialen op de topplaat.

Wijzigingen op grond van technische verbeteringen voorbehouden xi
09-20021-055
1
2
3
4
5
Buitenluchtaansluiting
voorbereiden
Als het toestel wordt geplaatst in een ruimte die onvol-
doende is geventileerd, kunt u de aansluitset voor het
aanvoeren van buitenlucht op het toestel aansluiten.
De luchtaanvoerbuis heeft een diameter van 100mm.
Bij toepassing van een gladde buis mag deze buis
maximaal 12meter lang zijn. Bij gebruik van hulp-
stukken zoals bochten moet u per hulpstuk de maxi-
male lengte (12meter) met 1meter verminderen.
Buitenluchtaansluiting via de wand
1. Maak een aansluitgat in de wand (raadpleeg de bij-
lage "Afmetingen", voor de juiste positie van het
aansluitgat).
2. Sluit de luchtaanvoerbuis hermetisch af op de
muur.
Plaatsen en aansluiten
1. Zet het toestel op de juiste plaats, vlak en water-
pas.
2. Sluit het toestel hermetisch aan op de schoor-
steen.
3. Bij buitenluchtaansluiting: sluit de aanvoer van bui-
tenlucht aan op de aansluitset die op het toestel is
gemonteerd.
4. Plaats alle gedemonteerde onderdelen op de juiste
plaats terug in het toestel.
Laat het toestel nooit branden zonder de vuur-
vaste binnenplaten.
Het toestel is nu klaar voor gebruik.
Gebruik
Eerste gebruik
Wanneer u het toestel voor het eerst gebruikt, stook
het dan enkele uren flink door. Hierdoor zal de hit-
tebestendige lak uitharden. Hierbij kan wel wat rook
en geurhinder ontstaan. Zet eventueel in de ruimte
waar het toestel staat de ramen en deuren even open.
Brandstof
Dit toestel is alleen geschikt voor het stoken van
natuurlijk hout; gezaagd en gekloofd en voldoende
droog.
Gebruik geen andere brandstoffen, want die kunnen
leiden tot ernstige schade aan het toestel.
De volgende brandstoffen mag u niet gebruiken omdat
zij het milieu vervuilen, en omdat zij het toestel en de
schoorsteen sterk vervuilen waardoor schoor-
steenbrand kan ontstaan:
Behandeld hout, zoals sloophout, geverfd hout,
geïmpregneerd hout, verduurzaamd hout, multiplex
en spaanplaat.
Kunststof, oud papier en huishoudelijk afval.
Hout
Gebruik bij voorkeur hard loofhout zoals eik, beuk,
berk en fruitbomenhout. Dit hout brandt langzaam
met rustige vlammen. Naaldhout bevat meer hars,

xii Wijzigingen op grond van technische verbeteringen voorbehouden
brandt sneller en geeft meer vonken.
Gebruik gedroogd hout met een vochtpercentage
van maximaal 20%. Hiervoor moet het hout min-
stens 2 jaar zijn gedroogd.
Zaag het hout op maat en klief het als het nog vers
is. Vers hout klieft gemakkelijker en gekloven hout
droogt beter. Bewaar het hout onder een afdek
waar de wind vrij spel heeft.
Gebruik geen nat hout. Nat hout geeft geen warmte
omdat alle energie gaat zitten in het verdampen
van vocht. Dit geeft veel rook en roetaanslag op de
deur van het toestel en in de schoorsteen. De
waterdamp condenseert in het toestel en kan langs
naden uit het toestel lekken en zwarte vlekken op
de vloer geven. De waterdamp kan ook in de
schoorsteen condenseren en creosoot vormen.
Creosoot is zeer brandbaar en kan schoor-
steenbrand veroorzaken.
Aanmaken
U kunt controleren of de schoorsteen voldoende trek
heeft door boven de vlamplaat een prop krantenpapier
aan te steken. Bij een koude schoorsteen is er vaak
onvoldoende trek in de schoorsteen en kan er rook in
de kamer komen. Door het toestel op de hier beschre-
ven manier aan te maken, voorkomt u dit probleem.

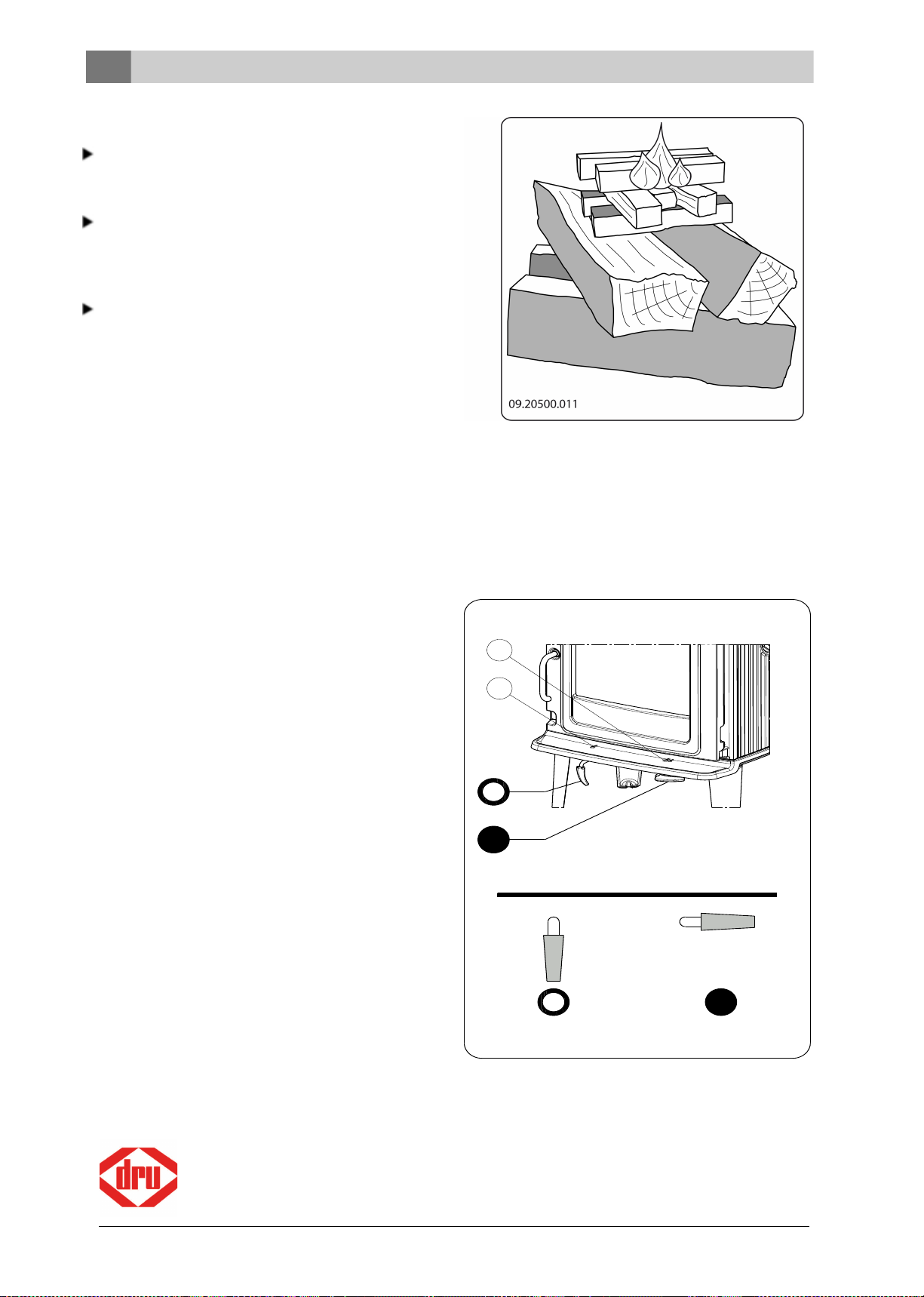

1. Stapel twee lagen middelgrote houtblokken kruis-
lings op elkaar.
2. Stapel bovenop de houtblokken twee lagen aan-
maakhoutjes kruislings op elkaar.
3. Leg een aanmaakblokje tussen de onderste laag
aanmaakhoutjes en steek het aanmaakblokje aan
volgens de instructies op de verpakking.
4. Sluit de deur van het toestel en zet de primaire
luchtinlaat en de secundaire luchtinlaat van het toe-
stel open; zie volgende figuur.
5. Laat het aanmaakvuur flink doorbranden totdat het
een gloeiend houtskoolbed is geworden. Hierna
kunt u een volgende vulling doen en het toestel
gaan regelen; zie de paragraaf "Stoken met hout".
09-20021-053
1
2
Open Dicht

Wijzigingen op grond van technische verbeteringen voorbehouden xiii
Stoken met hout
Nadat u de instructies voor het aanmaken hebt
gevolgd:
1. Open langzaam de deur van het toestel.
2. Verdeel het houtskoolbed gelijkmatig over de
stookvloer.
3. Stapel enkele houtblokken op het houtskoolbed.

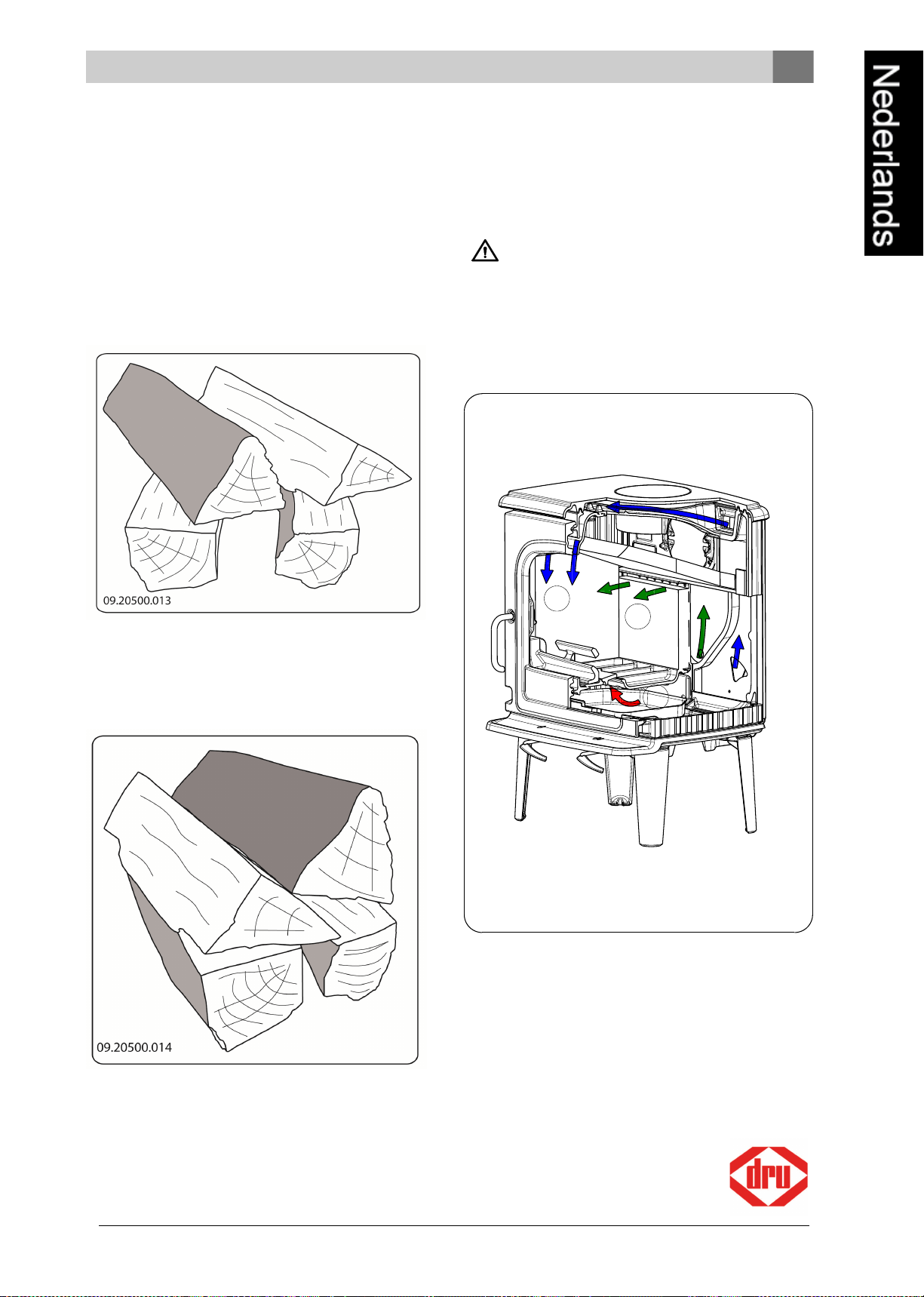

Losse stapeling
Bij een losse stapeling verbrandt het hout vlug omdat
de zuurstof elk stuk hout gemakkelijk kan bereiken.
Gebruik een losse stapeling als u kort wilt stoken.
Compacte stapeling
Bij een compacte stapeling verbrandt het hout lang-
zamer omdat de zuurstof maar enkele stukken hout
kan bereiken. Gebruik een compacte stapeling als u
langer wilt stoken.
4. Sluit de deur van het toestel.
5. Sluit de primaire luchtinlaat en laat de secundaire
luchtinlaat open staan.
Vul het toestel voor maximaal een derde.
Regeling verbrandingslucht
Het toestel heeft diverse voorzieningen voor de lucht-
regeling; zie volgende figuur.
09-20021-054
1
2
3
De primaire luchtschuif regelt de lucht onder het roos-
ter (1).
De secundaire luchtschuif regelt de lucht voor het glas
(air-wash) (2).
De achterwand heeft onder de vlamplaat permanente
luchtopeningen (3) die zorgen voor de naverbranding.

xiv Wijzigingen op grond van technische verbeteringen voorbehouden
Adviezen
Stook nooit met open deur.
Stook het toestel regelmatig flink door.
Als u langdurig op lage stand stookt, kan zich
in de schoorsteen een afzetting vormen van
teer en creosoot. Teer en creosoot zijn zeer
brandbaar. Als de afzetting van deze stoffen te
groot wordt, kan bij een plotselinge hoge tem-
peratuur een schoorsteenbrand ontstaan. Door
regelmatig flink doorstoken, verdwijnen even-
tuele afzettingen van teer en creosoot.
Daarnaast kan zich bij te laag stoken teer afzet-
ten op de ruit en deur van het toestel.
Bij een milde buitentemperatuur is het dus
beter om het toestel een paar uur intens te
laten branden, dan lange tijd laag te stoken.
Regel de luchttoevoer met de secundaire lucht-
inlaat.
De secundaire luchtinlaat belucht niet alleen
het vuur maar ook het glas, zodat het glas niet
snel vervuilt.
Zet de primaire luchtinlaat tijdelijk open als de lucht-
toevoer via de secundaire luchtinlaat onvoldoende
is of als u het vuur wilt aanwakkeren.
Regelmatig een kleine hoeveelheid houtblokken bij-
vullen is beter dan veel houtblokken tegelijk.
Doven van het vuur
Vul geen brandstof bij en laat de kachel gewoon uit-
gaan. Als een vuur wordt getemperd door de lucht-
toevoer te verminderen, komen schadelijke stoffen
vrij. Laat daarom het vuur vanzelf uitbranden. Houd
toezicht op het vuur totdat het goed is gedoofd. Als
het vuur volledig is gedoofd kunnen alle luchtschuiven
worden gesloten.
Ontassen
Na het stoken van hout blijft een relatief kleine hoe-
veelheid as over. Dit asbed is een goede isolator voor
de stookbodem en geeft een betere verbranding. Laat
daarom gerust een dun laagje as op de stookbodem lig-
gen.
De luchttoevoer door de stookbodem mag echter niet
worden belemmerd en er mag zich geen as ophopen
achter een gietijzeren binnenplaat. Verwijder daarom
regelmatig de overtollige as.
09-20021-058
12 3
1. Open de deur van het toestel.
2. Gebruik het trekschepje (2) om het ontassingsluik
(1) in de stookbodem te openen.
3. Schuif de overtollige as met het trekschepje door
het ontassingsluik in de aslade (3) eronder.
4. Sluit het ontassingsluikje.
5. Verwijder de aslade met behulp van de bij-
geleverde handschoen en leeg de aslade.
6. Plaats de aslade terug en sluit de deur van het toe-
stel.
Nevel en mist
Nevel en mist belemmeren de afvoer van rookgassen
door de schoorsteen. Rook kan neerslaan en stank-
overlast geven. Als het niet echt nodig is, kunt u bij
nevel en mist beter niet stoken.
Eventuele problemen
Raadpleeg de bijlage "Diagnoseschema" om even-
tuele problemen bij het gebruik van het toestel op te
lossen.
Onderhoud
Volg de onderhoudsinstructies in dit hoofdstuk om het
toestel in goede staat te houden.
Schoorsteen
In veel landen bent u wettelijk verplicht de schoor-
steen te laten controleren en onderhouden.

Wijzigingen op grond van technische verbeteringen voorbehouden xv
Aan het begin van het stookseizoen: laat de schoor-
steen vegen door een erkend schoorsteenveger.
Tijdens het stookseizoen en nadat de schoorsteen
lange tijd niet is gebruikt: laat de schoorsteen con-
troleren op roet.
Na afloop van het stookseizoen: sluit de schoor-
steen af met een prop krantenpapier.
Schoonmaken en ander
regelmatig onderhoud
Maak het toestel niet schoon wanneer het nog
warm is.
Maak de buitenkant van het toestel schoon met
een droge niet pluizende doek.
Na afloop van het stookseizoen kunt u de binnenkant
van het toestel goed schoonmaken:
Verwijder eventueel eerst de vuurvaste bin-
nenplaten. Zie het hoofdstuk "Installatie" voor
instructies voor het verwijderen en aanbrengen van
binnenplaten.
Maak eventueel de luchtaanvoerkanalen schoon.
Verwijder de vlamplaat boven in het toestel en
maak deze schoon.
Vuurvaste binnenplaten controleren
De vuurvaste binnenplaten zijn verbruiksonderdelen
die aan slijtage onderhevig zijn. Vermiculiet bin-
nenplaten zijn kwetsbaar. Stoot niet met houtblokken
tegen de binnenplaten. Controleer de binnenplaten
regelmatig en vervang ze indien nodig.
Zie het hoofdstuk "Installatie" voor instructies voor
het verwijderen en aanbrengen van binnenplaten.
De isolerende vermiculiet of chamotte bin-
nenplaten kunnen haarscheuren gaan ver-
tonen, maar dat heeft geen nadelig effect op
hun werking.
Gietijzeren binnenplaten gaan lang mee als u
regelmatig as verwijdert die zich mogelijk
erachter ophoopt. Als opgehoopte as achter
een gietijzeren plaat niet wordt verwijderd, kan
de plaat de warmte niet meer afgeven aan de
omgeving en kan de plaat vervormen of scheu-
ren.
Laat het toestel nooit branden zonder de vuur-
vaste binnenplaten.
Glas schoonmaken
Goed schoongemaakt glas neemt minder snel vuil op.
Ga als volgt te werk:
1. Verwijder stof en loszittend roet met een droge
doek.
2. Maak het glas schoon met kachelruitenreiniger:
a. Breng kachelruitenreiniger aan op een keu-
kenspons, wrijf het gehele glasoppervlak in en
laat even inwerken.
b. Verwijder het vuil met een vochtige doek of
keukenpapier.
3. Maak het glas nogmaals schoon met een gewoon
glasreinigingsproduct.
4. Wrijf het glas schoon met een droge doek of keu-
kenpapier.
Gebruik geen schurende of bijtende producten om
het glas schoon te maken.
Gebruik schoonmaakhandschoenen om uw han-
den te beschermen.
Als het glas van het toestel is gebroken of
gebarsten, moet dit glas worden vervangen
voordat u het toestel opnieuw in gebruik neemt.
Voorkom dat kachelruitreiniger tussen het glas
en de gietijzeren deur loopt.
Smeren
Hoewel gietijzer enigszins zelfsmerend is, moet u
bewegende delen toch regelmatig smeren.
Smeer de bewegende delen (zoals gelei-
dersystemen, scharnierpennen, grendels en lucht-
schuiven) met hittevast vet dat verkrijgbaar is bij
de vakhandel.
Afwerklaag bijwerken
Kleine lakbeschadigingen kunt u bijwerken met een
spuitbus speciaal hittebestendige lak die verkrijgbaar
is bij uw leverancier.

xvi Wijzigingen op grond van technische verbeteringen voorbehouden
Afdichting controleren
Controleer of het afdichtingskoord van de deur nog
goed afsluit. Afdichtkoord verslijt en moet tijdig wor-
den vervangen.
Controleer het toestel op luchtlekken. Kit eventuele
kieren dicht met kachelkit.
Laat de kit goed uitharden voordat u het toestel
aanmaakt, anders blaast het vocht in de kit op
en ontstaat opnieuw een lek.
Wisselstukken DRU 55CB
09-20008-004
4
3
5
3
4
1
2
6
7
Pos. Artikelnr. Omschrijving Aantal
1 03.66536.002 stookbodem 1
2 03.05404.002 ontassingsluik 1
3 03.77506.000 binnenplaat ach-
terkant
links en rechts
2
4 03.77504.100 binnenplaat zijkant
links en rechts
2
5 03.77505.000 vlamplaat 1
6 03.77411.002 vuurkorf 1

Wijzigingen op grond van technische verbeteringen voorbehouden xvii
Bijlage 1: Technische gegevens
Model DRU 55CB
Nominaal vermogen 8kW
Schoorsteenaansluiting (diameter) 150 mm
Gewicht +/- 120 kg
Aanbevolen brandstof Hout
Kenmerk brandstof, max. lengte 40 cm
Massadebiet van rookgassen 5,4 g/s
Rookgastemperatuur gemeten in de meetsectie 297°C
Temperatuur gemeten aan de uitgang van het toestel 353 °C
Minimum trek 12 Pa
CO-emissie (13% O2)0,09 %
NOx-emissie (13% O2)107 mg/Nm³
CnHm-emissie (13% O2)68 mg/Nm³
Stofemissie 21 mg/Nm³
Stofemissie volgens NS3058-NS3059 3,44 gr/kg
Rendement 80 %
Kenmerk Eenheid Resultaat
DRU 55CB Wood
Direkte verwarming kW 8
Indirekte verwarming kW X
Voorkeur brandstof - (andere brandstof)
Hout met ≤25% vocht V - (X)
Geperst hout met <12% vocht X - (V)
Andere hout biomassa X - (X)
Niet hout biomassa X - (X)
Antrciet X - (X)
Harde cokes X - (X)
Lage temperatuur cokes X - (X)
Bitumineuze cokes X - (X)
Bruinkool X - (X)
Turf X - (X)
Gemengde fossiele briketten X - (X)
Andere fossiele brandstof X - (X)
Gemengde biomassa en fossiele briketten X - (X)
Andere mensel van biomassa en fossiele brandstof X - (X)
Vermogen Eenheid Resultaat
Nominale warmte Pnom kW 8
Minimum vermogen Pmin kW 6
Eigenschappen met voorkeurs brandstof
Rendement ηs% 80
Energy Eciency Index (EEI): EEI 107
Energie klasse A+
Rendement (NCV)
Bij nominaal vermogen ηth,nom % 80
Bij minimum vermogen ηth,min % X
Warmte of temperatuur regeling
Twee of meer standen geen temperatuurregeling V

Bijlage 2: Afmetingen
DRU 55CB
09-20021-062
245
750
550
300
625
510
200
100 150
xviii Wijzigingen op grond van technische verbeteringen voorbehouden

Wijzigingen op grond van technische verbeteringen voorbehouden xix
Bijlage 3: Afstand tot brandbaar materiaal
DRU 55CB - Minimale afstanden in millimeters




















1
2
09-20008-015
*Beschermde (geïsoleerde) verbindingspijp
Brandbaar materiaal
Onbrandbaar materiaal 100 mm
Let op! Om de toevoer van verbrandingslucht te garanderen moet, wanneer er geen buitenluchtaansluiting
is voorzien, de afstand van de aansluitkraag voor de buitenlucht tot de muur minimaal 20mm zijn. In voor-
komende gevallen kan de aansluitkraag gedemonteerd worden.

DRU 55CB - Afmetingen onbrandbare vloerplaat
A
B B
09-20002-004
Minimale afmetingen onbrandbare vloerplaat
A (mm) B (mm)
Din 18891 500 300
Duitsland 500 300
Finland 400 100
Noorwegen 300 100
xx Wijzigingen op grond van technische verbeteringen voorbehouden
