DT SWISS L2 User manual

L2 / L3 REMOTE LEVER
BEDIENUNGSANLEITUNG
USER MANUAL
MANUEL D’UTILISATION
V2022.01

DEUTSCH
1. ALLGEMEINES................................................3
2. SICHERHEIT....................................................3
3. LIEFERUMFANG.............................................4
4. MONTAGE........................................................5
5. WARTUNG UND PFLEGE ..............................8
6. GARANTIE .......................................................8
ENGLISH
1. GENERAL INFORMATION..............................9
2. SAFETY ............................................................9
3. SCOPE OF DELIVERY.....................................10
4. ASSEMBLY ......................................................11
5. SERVICE AND CARE ......................................14
6. WARRANTY .....................................................14
FRANÇAIS
1. GÉNÉRALITÉS ................................................15
2. SÉCURITÉ .......................................................15
3. CONTENU DE LA LIVRAISON .......................16
4. MONTAGE........................................................17
5. MAINTENANCE ET ENTRETIEN...................20
6. GARANTIE .......................................................20

L2 / L3 Remote Lever 3
DE
Wir gratulieren Ihnen zum Kauf Ihres neuen DT Swiss Remote Levers! Sie haben sich für ein
Qualitätsprodukt made by DT Swiss entschieden.
1. ALLGEMEINES
Dieses Handbuch richtet sich an den Anwender des Remote Levers. Es beinhaltet Montage,
Handhabung, Wartung und Pege.
Weiterführende Informationen und Tätigkeiten, siehe www.dtswiss.com.
Das Handbuch muss vom Anwender vor dem Gebrauch gelesen und verstanden worden sein. Auch
Drittanwender müssen über die nachfolgenden Bestimmungen informiert werden. Bewahren Sie
dieses Handbuch für den späteren Gebrauch auf.
2. SICHERHEIT
HINWEIS
Falsche Handhabung, falscher Einbau sowie falsche Wartung oder Pege kann zu Fehlfunktionen
oder Beschädigungen führen!
• Die Einhaltung der nachstehenden Bestimmungen ist Voraussetzung für einen unfallfreien
Einsatz und eine einwandfreie Funktion.
• Die Montage und Wartung des Remote Levers setzt grundlegendes Wissen im Umgang mit
Fahrradkomponenten voraus. Wenden Sie sich im Zweifelsfall an Ihren Händler.
• Der Zug muss nach der Montage mindestens so lang sein, dass der Lenker frei eingeschlagen
werden kann, ohne dass der Zug zu sehr gespannt wird.
• Der Remote Lever muss mit allen Teilen des Fahrrads kompatibel sein.
• Nur originale DT Swiss Ersatzteile verwenden.
• Der Remote Lever darf nicht verändert oder modiziert werden.
• Liegen Beschädigungen oder Anzeichen von Beschädigungen vor, darf der Remote Lever nicht
verwendet werden. Wenden Sie sich im Zweifelsfall an Ihren Händler.
2.1 KOMPATIBILITÄT
Der L2 Remote Lever ist mit DT Swiss Gabeln und Dämpfern kompatibel. Der L3 Remote Lever ist
zusätzlich mit DT Swiss Vario-Sattelstützen kompatibel.
Eine Kompatibilität mit Komponenten anderer Hersteller kann möglich sein, DT Swiss gewährt aber
keine Funktionsgarantie und bietet keinen Support.

4
DE

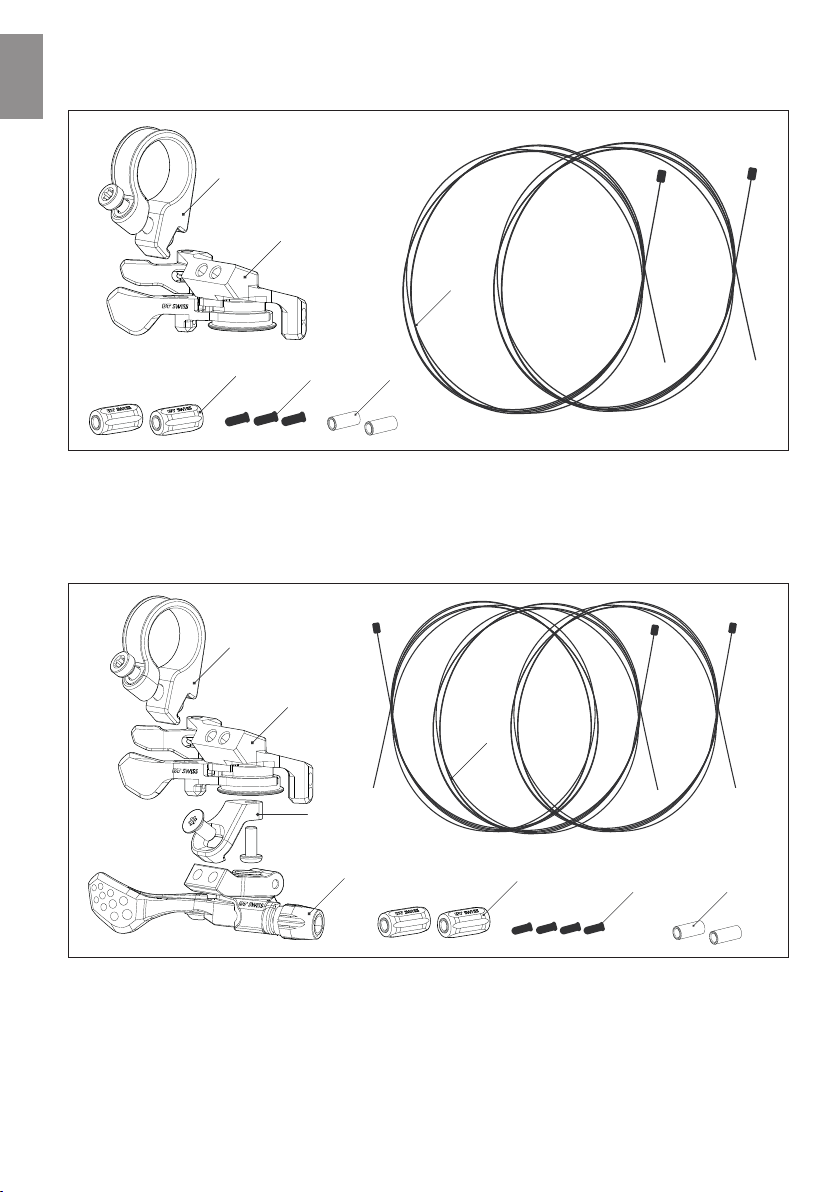

3. LIEFERUMFANG
3.1 L2 REMOTE LEVER
2
456
3
1
1 Lenkerklemmschelle 3 2x Schaltzug 5 3x Endkappe
2 L2 Remote Lever 4 2x Zugeinsteller 6 2x Endhülse
3.2 L3 REMOTE LEVER
2
4
3
1
5
8
7
6
1 Lenkerklemmschelle 4 L1 Trigger Lever 7 4x Endkappe
2 L2 Remote Lever 5 3x Schaltzug 8 2x Endhülse
3 L2/L3 Adapter* 6 2x Zugeinsteller
* Der Adapter Art. LWKL3XXS37901S ist zusätzlich als Einzelartikel verfügbar.

L2 / L3 Remote Lever 5
DE
4. MONTAGE

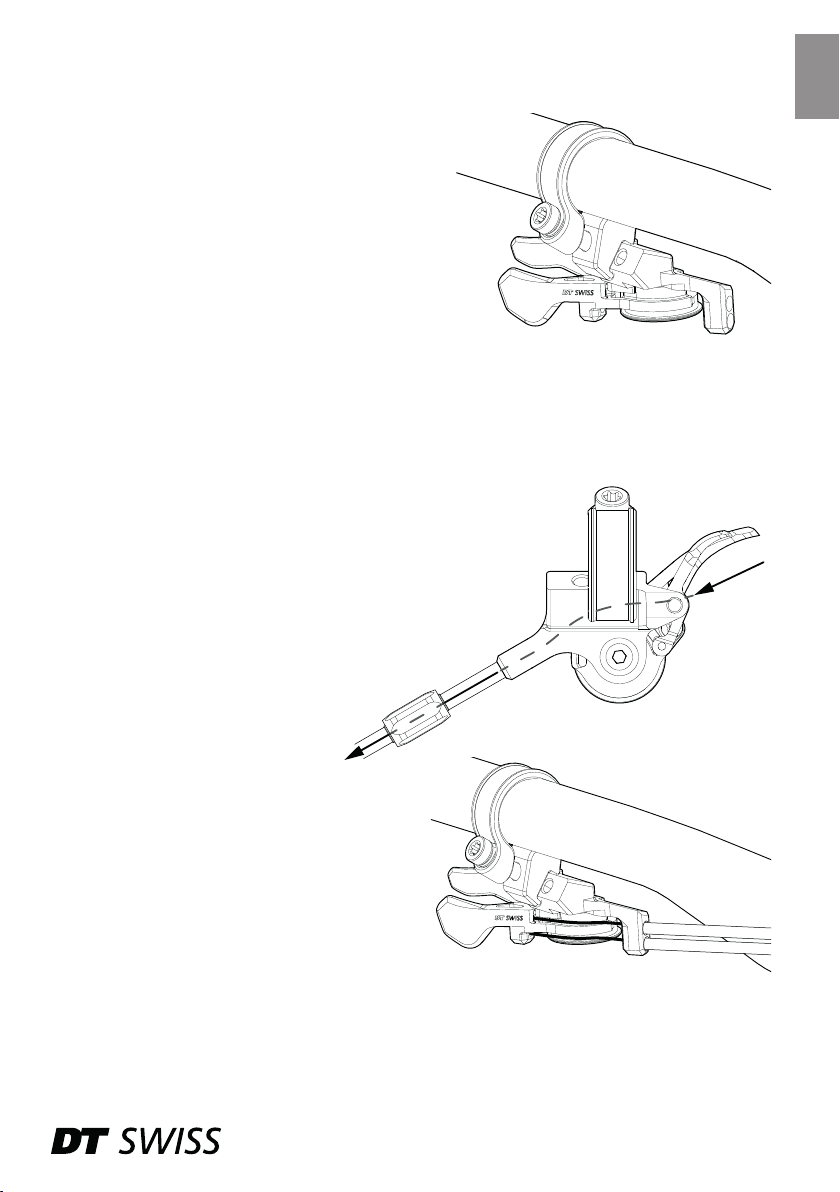

4.1 L2 REMOTE LEVER MONTIEREN
Hinweis: Der L2 Remote Lever ist mit der Matchmaker X
Schnittstelle kompatibel. Dadurch kann der Remote
Lever auch ohne Klemmschelle direkt an der Schelle
eines Sram Bremshebels befestig werden.
1. Demontiere den Griff vom Lenker, öffne die
Schraube der Klemmschelle leicht und schiebe die
Klemmschelle auf die linke Lenkerseite.
2. Positioniere den Remote Lever so, dass der Hebel
bequem mit dem Daumen erreichbar ist, und
weder selbst in seiner Funktion beeinträchtigt ist
noch andere Bedienelemente in ihrer Funktion
beeinträchtigt.
3. Ziehe die Befestigungsschraube mit einem Torx T25 Schlüssel mit einem Drehmoment von max.
1,5 Nm an.
→Wird der Remote Lever an einem Carbonlenker montiert, kann das maximale Drehmoment
geringer sein. Beachte die Bedienungsanleitung des Lenkerherstellers!
4.2 SCHALTZUG UND ZUGHÜLLE AM L2 REMOTE LEVER MONTIEREN
1. Bringe den Remote Lever in die Ausgangsposition (siehe Bild).
2. Bringe Zughülle und Zugeinsteller an.
→Es dürfen ausschliesslich Zughüllen mit einem
Aussendurchmesser von 4,2 mm verwendet werden.
→Vor und nach dem Zugeinsteller muss mindestens
ein kurzes Stück Zughülle vorhanden sein.
→Zugeinsteller vollständig
zusammenschrauben und anschliessend
eine Umdrehung lösen.
3. Kürze die Zughülle auf die gewünschte
Länge.
4. Stecke den Schaltzug durch den
Remote Lever.
5. Bringe den Zug an der zu bedienenden
Komponente an und kürze ihn bei Bedarf.
Informationen hierzu nden Sie in der
Bedienungsanleitung bzw. im Technischen
Handbuch der entsprechenden Komponente.
6. Prüfe die Funktion und justiere den Zug bei
Bedarf nach.
7. Wiederhole die oberen Schritte bei Bedarf für die
Montage eines zweiten Zugs.

6
DE
4.3 L1 TRIGGER LEVER MONTIEREN
1. Bringe den Adapter am L2 Lever an und drehe
die Befestigungsschraube mit einem 2,5 mm
Innensechskantschlüssel hinein.
2. Ziehe die Befestigungsschraube mit einem
Drehmoment von max. 2,5 Nm an.
3. Bringe den L1 Trigger Lever am Adapter an.
4. Drehe die Befestigungsschraube mit einem
Torx T25 Schlüssel in eine der beiden Gewinde
hinein.
5. Ziehe die Befestigungsschraube mit einem
Drehmoment von max. 1,5 Nm an.
Die Position des Remote Levers kann bei Bedarf
angepasst werden.
6. Löse die Schraube (1) mit einem 3 mm
Innensechskantschlüssel.
7. Drehe den Remote Lever in die gewünschte
Position.
8. Ziehe die Schraube (1) mit einem Drehmoment
von 2 Nm an.
1

L2 / L3 Remote Lever 7
DE

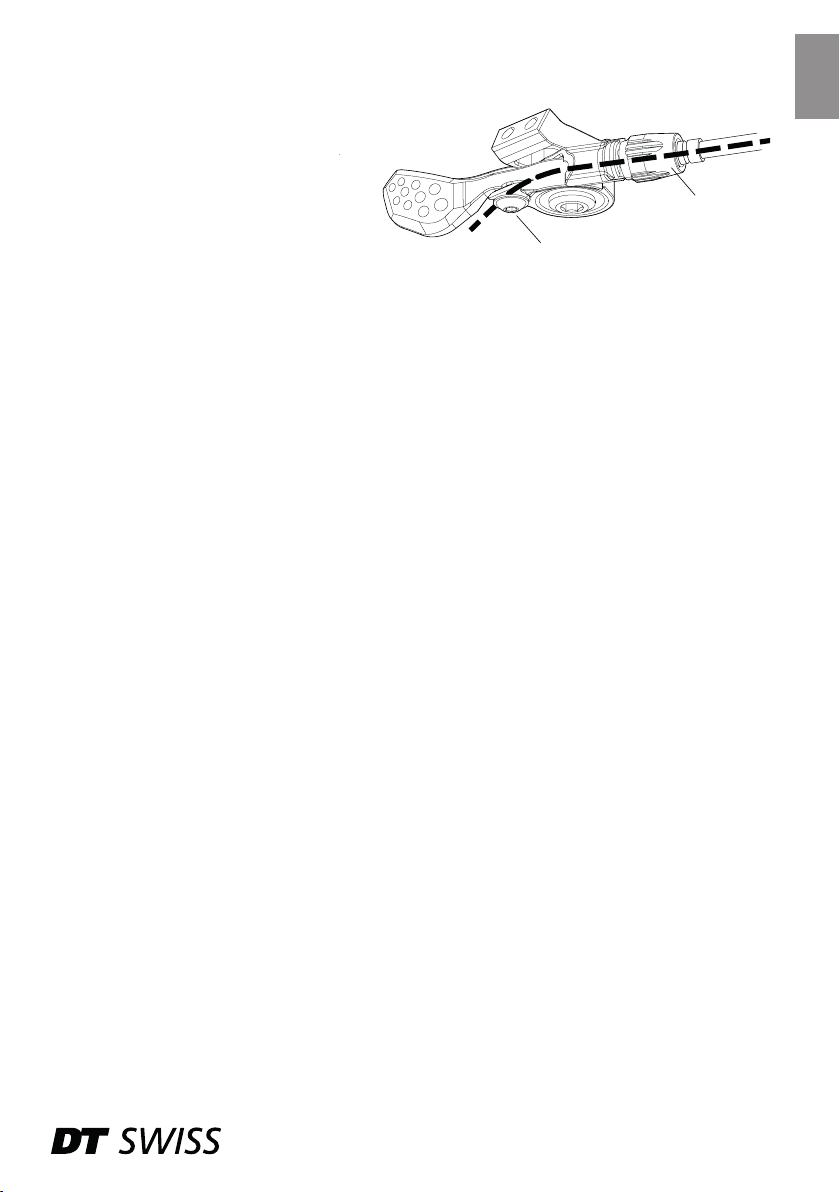

4.4 SCHALTZUG AM L3 REMOTE LEVER ANBRINGEN
1. Nimm die Bedienungsanleitung der Komponente zur Hand, die vom Remote Lever bedient werden
soll und prüfe sie auf Angaben zur Montage des Zugs.
2. Drehe den Zugeinsteller (1) ganz hinein und
anschliessend etwa zwei Umdrehungen heraus.
→So wird das grösste Spektrum an
Einstellmöglichkeiten erreicht.
3. Stecke eine Endhülse auf das Ende der
Zughülle auf und stecke die Zughülle
in den Zugeinsteller (1) des Remote
Levers.
4. Drehe die Klemmschraube (2) für den Schaltzug am Remote Lever mit einem 2,5 mm
Innensechskantschlüssel einige Umdrehungen heraus.
5. Stecke den Schaltzug durch den Zugeinsteller (1) und schiebe das Zugende durch den Remote Lever.
6. Ziehe den Schaltzug straff und drehe die Klemmschraube (2) hinein, um den Schaltzug zu klemmen.
7. Stelle den Zugeinsteller (1) so ein, dass der Remote Lever durch die Spannung des Schaltzugs
kein Spiel mehr aufweist.
8. Schneide das überstehende Ende des Schaltzugs ab und montiere eine Endkappe auf dem Schaltzug.
1
2

8
DE
5. WARTUNG UND PFLEGE
Tätigkeit Intervall
Befestigung prüfen vor jeder Fahrt
Funktion prüfen Vor jeder Fahrt
Reinigung mit weichem Schwamm und einem geeigneten
Reinigungsmittel.
Keinen Hochdruckreiniger und keine aggressiven Reinigungsmittel
verwenden!
Nach jeder Fahrt
Laufbahn der Rasterung reinigen und leicht fetten (siehe Kapitel 5.1). regelmässig
Auf Beschädigungen sichtprüfen regelmäßig

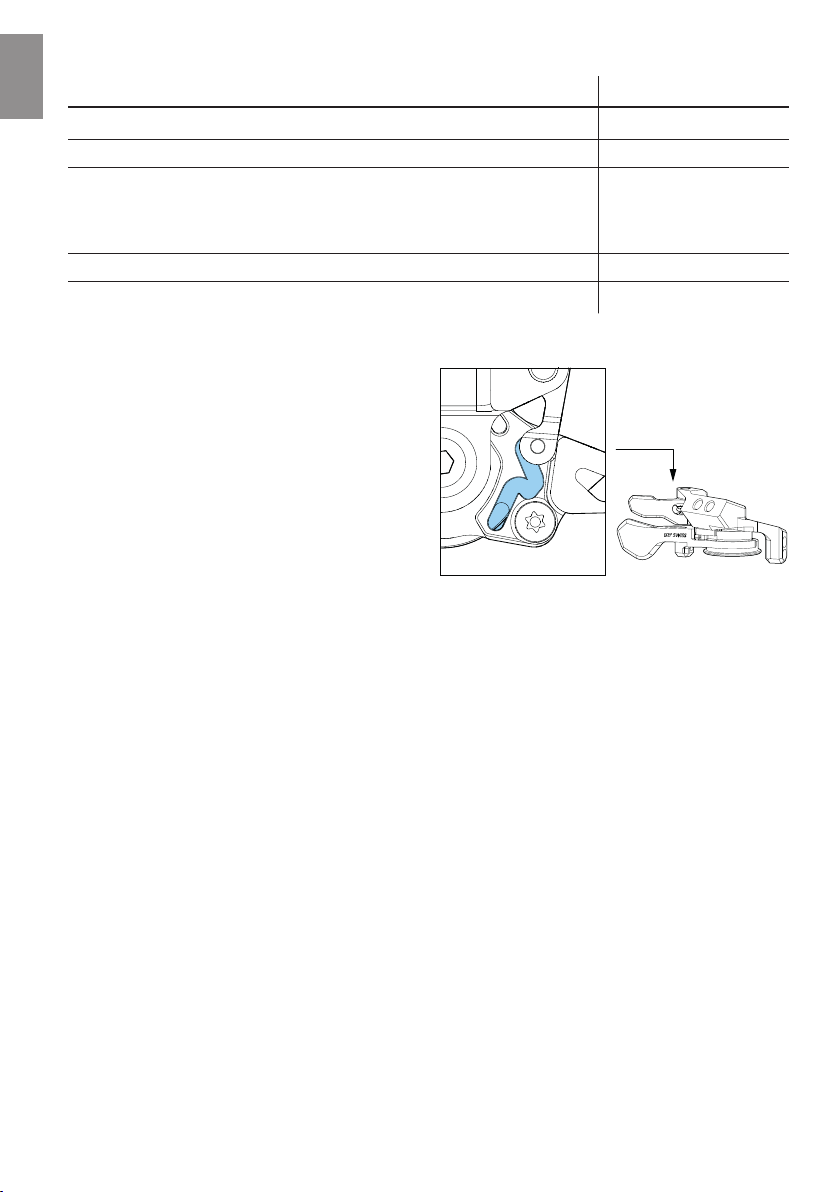

5.1 LAUFBAHN DER RASTERUNG REINIGEN UND FETTEN
1. Drücke den unteren Hebel vollständig nach
vorn, sodass die Laufbahn der Rasterung
zugänglich ist.
2. Reinige die Laufbahn mit Wasser und einem
milden Reinigungsmittel.
3. Fette die Laufbahn mit Universalfett.
4. Betätige den Hebel einige Male und entferne
überschüssiges Fett.
5.2 ENTSORGUNG UND UMWELTSCHUTZ
Es gelten die gesetzlichen Entsorgungsrichtlinien.
Grundsätzlich sind Abfälle aller Art zu vermeiden oder stofich zu verwerten. Anfallender Abfall,
Carbon, Reiniger und Flüssigkeiten aller Art müssen umweltgerecht entsorgt werden.
6. GARANTIE
Die Garantiebedingungen nden Sie unter www.dtswiss.com

L2 / L3 Remote Lever 9
EN
Congratulations on the purchase of your new DT Swiss remote lever! You have purchased a quality
product made by DT Swiss.
1. GENERAL INFORMATION
This user manual is intended for the user of the remote lever. It includes information on the assembly,
maintenance and care.
For further information and activities refer to www.dtswiss.com.
Users must read and understand this manual before using the component. Third-party users must
also be informed about the following provisions. Keep this user manual handy / for reference in case
you need to refer to it later.
2. SAFETY
NOTE
Incorrect handling, incorrect installation and incorrect maintenance or care can lead to
malfunctions or damage!
• Compliance with the following provisions is a prerequisite for accident-free use and faultless
performance.
• Assembly and maintenance of the remote lever requires a basic knowledge of handling bicycle
components. If in any doubt, consult your retailer.
• After assembly, the cable must be at least long enough to allow the handlebars to be turned
freely without the cable becoming too taut.
• The remote lever must be compatible with all parts of the bicycle.
• Only use original DT Swiss spare parts.
• The remote lever must not be changed or modied.
• The remote lever must not be used if it is damaged or there are any signs of damage. If in any
doubt, consult your retailer.
2.1 COMPATIBILITY
The L2 Remote Lever is compatible with DT Swiss forks and shocks. The L3 Remote Lever is also
compatible with DT Swiss dropper seat posts.
Compatibility with components from other manufacturers may be possible, but DT Swiss gives no
functional guarantee and offers no support.

10
EN
3. SCOPE OF DELIVERY
3.1 L2 REMOTE LEVER
2
456
3
1
1 handlebar clamp 3 2x shift cable 5 3x cable end crimp
2 L2 Remote Lever 4 2x cable adjuster 6 2x ferrule
3.2 L3 REMOTE LEVER
2
4
3
1
5
8
7
6
1 handlebar clamp 4 L1 Trigger Lever 7 4x cable end crimp
2 L2 Remote Lever 5 3x shift cable 8 2x ferrule
3 L2/L3 adapter* 6 2x cable adjuster
* The adapter Art. LWKL3XXS37901S is also available as a single item.

L2 / L3 Remote Lever 11
EN
4. ASSEMBLY
4.1 INSTALLING THE L2 REMOTE LEVER
NOTE: The L2 remote lever is compatible with the
Matchmaker X interface. This allows the remote lever to
be attached directly to the clamp of a Sram brake lever
without a clamp.
1. Dismount the grip from the handlebar, open the
screw of the clamp slightly and slide the clamp onto
the left side of the handlebar.
2. Position the remote lever in such a way that the
lever can be comfortably reached with the thumb
and neither impairs its own function nor interferes
with the function of other control elements.
3. Tighten the xing screw with a Torx T25 key with a
torque of max. 1.5 Nm.
→ If the remote lever is tted on carbon handlebars, the maximum torque may be lower.
Observe the handlebar manufacturer’s user manual!
4.2 INSTALLING THE CABLE AND CABLE HOUSING ON THE L2 REMOTE LEVER
1. Move the remote lever to the starting position (see picture).
2. Attach the cable housing and the cable adjuster.
→Only cable housings with an outer diameter of 4.2 mm
must be used.
→Before and after the cable adjuster there must be
at least one short piece of cable housing.
→Screw in the cable adjuster completely and
then loosen one turn.
3. Shorten the cable housing to the desired
length.
4. Put the shift cable through the
remote lever.
5. Attach the cable to the component to be operated
and shorten it if necessary.
For more information, refer to the user manual
or the technical manual of the corresponding
component.
6. Check the function and readjust the cable if
necessary.
7. Repeat the above steps as necessary to assemble
a second cable.

12
EN
4.3 INSTALLING THE L1 TRIGGER LEVER
1. Attach the adapter to the L2 Lever and screw in
the xing screw with a 2.5 mm hex key.
2. Tighten the xing screw with a torque of
max. 2.5 Nm.
3. Attach the L1 Trigger Lever to the adapter.
4. Screw the xing screw into one of the two
threads using a Torx T25 key.
5. Tighten the xing screw with a torque of
max. 1.5 Nm.
The position of the remote lever can be adjusted if
necessary.
6. Loosen the screw (1) with a 3 mm hex key.
7. Turn the remote lever to the desired position.
8. Tighten the screw (1) with a torque of 2 Nm.
1

L2 / L3 Remote Lever 13
EN
4.4 INSTALLING THE CABLE ON THE L3 REMOTE LEVER
1. Take the user manual of the component that is to be operated by the remote lever and check it for
information on how to mount the cable.
2. Screw in the cable adjuster (1) fully and then turn
it back out two turns.
→This achieves the greatest adjustment
range.
3. Put a ferrule on the end of the cable
housing and insert the cable housing
into the cable adjuster (1) of the
remote lever.
4. Use a 2.5 mm hex key to unscrew the clamping screw (2) for the cable on the remote lever by a few
turns.
5. Push the cable through the cable adjuster (1) and push the cable end through the remote lever.
6. Pull the cable tight and screw in the clamping screw (2) to clamp the cable.
7. Adjust the cable adjuster (1) until there is sufcient cable tension to remove play at the remote
lever.
8. Trim off the protruding end of the cable and t a cable end crimp on the cable.
1
2

14
EN
5. SERVICE AND CARE
Task Interval
Check if the fastening is correct before each ride
Check the functionality Before each ride
Clean with soft cloth and a suitable cleaner.
Do not use high pressure cleaners or aggressive cleaning agents!
After each ride
Clean and lightly grease the track of the grid (see chapter 5.1). regularly
Check for damage. regularly
5.1 CLEANING AND GREASING THE TRACK OF THE GRID
1. Push the lower lever fully forward to access the
track of the grid.
2. Clean the track with water and a mild
detergent.
3. Grease the track with universal grease.
4. Operate the lever a few times and remove
excess grease.
5.2 DISPOSAL AND ENVIRONMENTAL PROTECTION
The statutory regulations shall apply. Whenever possible, avoid creating waste. Waste, especially
carbon, lubricants, cleaners and any other uids must be disposed in an environmentally compatible
manner.
6. WARRANTY
Warranty conditions can be found at www.dtswiss.com

L2 / L3 Remote Lever 15
FR
Toutes nos félicitations pour l'achat de votre nouveau Remote Lever DT Swiss ! Vous avez choisi un
produit de qualité « Made by DT Swiss ».
1. GÉNÉRALITÉS
Ce manuel est destiné à l'utilisateur du Remote Lever. Il porte sur les étapes d'assemblage, de
manipulation, de maintenance et d'entretien.
Pour obtenir plus d’informations et effectuer d’autres opérations, veuillez consulter dtswiss.com.
Le manuel doit avoir été lu et compris par l'utilisateur avant l'utilisation. Les éventuels autres
utilisateurs doivent également être informés des consignes fournies ci-après. Conservez ce manuel
pour consultation ultérieure.
2. SÉCURITÉ
INDICATION
Un mauvais assemblage ou entretien ou une mauvaise manipulation ou maintenance peuvent
causer des dysfonctionnements ou des détériorations !
• Le respect des consignes ci-après est indispensable à une utilisation sûre et à un bon
fonctionnement.
• Le montage et la maintenance du Remote Lever impliquent des connaissances de base dans
l'utilisation de composants pour vélos. En cas de doute, adressez-vous à votre revendeur.
• Après le montage, le câble doit être au moins assez long pour permettre de tourner librement le
guidon sans que le câble ne soit trop tendu.
• Le Remote Lever doit être compatible avec tous les éléments du vélo.
• N’utilisez que des pièces de rechange DT Swiss d'origine.
• Le Remote Lever ne doit être ni modié ni transformé.
• N’utilisez pas le Remote Lever en cas de dommages ou de signes visibles de détérioration. En
cas de doute, adressez-vous à votre revendeur.
2.1 COMPATIBILITÉ
Le Remote Lever L2 est compatible avec les fourches et les amortisseurs DT Swiss. Le Remote Lever
L3 est également compatible avec les tiges de selle télescopique DT Swiss.
La compatibilité avec des composants d'autres fabricants est possible. DT Swiss n’offre toutefois
aucune garantie fonctionnelle ou assistance quant à ceux-ci.

16
FR
3. CONTENU DE LA LIVRAISON
3.1 L2 REMOTE LEVER
2
456
3
1
1 Collier de serrage du guidon 3 2x câble 5 3x bouchon d'extrémité
2 L2 Remote Lever 4 2x régleur de tension 6 2x embout d'extrémité
3.2 L3 REMOTE LEVER
2
4
3
1
5
8
7
6
1 Collier de serrage du guidon 4 L1 Trigger Lever 7 4x bouchon d'extrémité
2 L2 Remote Lever 5 3x câble 8 2x embout d'extrémité
3 Adaptateur L2/L3* 6 2x régleur de tension
* L'adaptateur numéro LWKL3XXS37901S est également vendu à l’unité.

L2 / L3 Remote Lever 17
FR
4. MONTAGE
4.1 MONTER LE REMOTE LEVER L2
Remarque : Le Remote Lever L2 est compatible avec
l'interface Matchmaker X. Le Remote Lever peut ainsi
également être xé directement au collier d'un levier de
frein Sram sans collier de serrage propre.
1. Démontez la poignée du guidon, desserrez
légèrement la vis du collier de serrage et faites
glisser le collier sur le côté gauche du guidon.
2. Placez le Remote Lever de sorte qu'il puisse être
atteint confortablement avec le pouce et qu'il ne
soit entravé ni dans son propre fonctionnement ni
n’affecte celle des autres commandes.
3. Resserrez la vis de xation à l'aide d'une clé Torx
T25 à un couple de serrage maximum de 1,5 Nm.
→Si le Remote Lever est installé sur un guidon en carbone, le couple de serrage maximal peut
être abaissé. Veillez à bien respecter le manuel d’utilisation du fabricant du guidon !
4.2 MONTEZ LE CÂBLE ET LA GAINE DE CÂBLE SUR LE REMOTE LEVER L2
1. Placez le Remote Lever en position initiale (voir l'image).
2. Fixez la gaine de câble et le dispositif de réglage du câble.
→N’utilisez qu’exclusivement des gaines d'un diamètre
extérieur de 4,2 mm.
→Au moins une courte partie de gaine de câble doit
dépasser de part et d’autre du dispositif de
réglage du câble de commande.
→Vissez complètement le dispositif de
réglage du câble de commande puis
desserrez-le d'un tour.
3. Raccourcissez la gaîne de câble à la
longueur souhaitée.
4. Insérez le câble dans le Remote Lever.
5. Fixez le câble sur le composant à actionner et
raccourcissez-le si nécessaire.
Vous trouverez des informations à ce sujet dans la
notice d’utilisation ou dans le manuel technique
du composant correspondant.
6. Vériez le bon fonctionnement et ajustez le câble
si nécessaire.
7. Répétez les étapes ci-dessus le cas échéant pour
installer un deuxième câble.

18
FR
4.3 INSTALLEZ LE TRIGGER LEVER L1
1. Fixez l'adaptateur au Lever L2 et mettez en
place la vis de xation à l'aide d'une clé à six
pans de 2,5 mm.
2. Resserrez la vis de xation à un couple de
serrage maximum de 2,5 Nm.
3. Fixez le Trigger Lever L1 à l'adaptateur.
4. Mettez en place la vis de xation à l’aide d’une
clé Torx T25 dans l'un des deux letages.
5. Resserrez la vis de xation à un couple de
serrage maximum de 1,5 Nm.
La position du Remote lever peut être ajustée si
nécessaire.
6. Desserrez la vis (1) à l'aide d'une clé à six pans
de 3 mm.
7. Faites tourner le Remote Lever jusqu’à la
position souhaitée.
8. Resserrer la vis (1) à un couple de 2 Nm.
1

L2 / L3 Remote Lever 19
FR
4.4 FIXEZ LE CÂBLE AU REMOTE LEVER L3
1. Munissez-vous de la notice d’utilisation du composant qui doit être actionné par le Remote Lever
et cherchez les instructions de montage de câble.
2. Faites tourner le système de réglage du câble
(1) au maximum vers l'intérieur puis d’environ
deux tours vers l’extérieur.
→La plus vaste plage d'options de
réglages est ainsi disponible.
3. Disposez un embout d'extrémité sur
l'extrémité de la gaine de câble et
insérez la gaine de câble dans le système de réglage du câble (1) du Remote Lever.
4. Dévissez de quelques tours la vis de serrage (2) du câble sur le Remote Lever avec une clé à six
pans de 2,5 mm.
5. Introduisez le câble dans le système de réglage du câble (1) et poussez l'extrémité du câble à travers
le Remote Lever.
6. Maintenez le câble tendu et serrez la vis de serrage (2) pour le bloquer en position.
7. Réglez le système de réglage du câble (1) de sorte que le Remote Lever ne présente plus aucun
jeu grâce à la tension du câble.
8. Coupez l'extrémité du câble qui dépasse et installez un embout sur le câble.
1
2

20
FR
5. MAINTENANCE ET ENTRETIEN
Opération Fréquence
Vérier la xation Avant chaque utilisation
Contrôler le bon fonctionnement Avant chaque utilisation
Nettoyage avec une éponge douce et un nettoyant approprié.
Ne pas utiliser de nettoyeur haute pression ni de nettoyant agressif !
Après chaque utilisation
Nettoyer et graisser légèrement la dentelure (voir 5.1). Régulièrement
Contrôler visuellement l'éventuelle présence de détériorations Régulièrement
5.1 NETTOYER ET GRAISSER LA DENTELURE
1. Pousser complètement le levier inférieur vers
l'avant de sorte que la piste de la dentelure soit
accessible.
2. Nettoyer la piste avec de l'eau et un détergent
doux.
3. Appliquer une graisse universelle sur la piste.
4. Actionner le levier plusieurs et retirer l'excès
de graisse.
5.2 ÉLIMINATION ET PROTECTION DE L'ENVIRONNEMENT
Respecter les directives légales relatives à l'élimination des déchets. De manière générale, éviter les
déchets de tout type ou veiller à leur recyclage. Les déchets produits, le carbone, les nettoyants et les
liquides de tout genre doivent être éliminés de manière respectueuse de l'environnement.
6. GARANTIE
Les conditions de garantie sont disponibles sur www.dtswiss.com
