Du Pont Magnotica Pro User manual

Magnotica®Pro
Lees deze handleiding eerst aan- dachtig eer u van start gaat. Het plaatsen van de argenta®magnotica®
dient te gebeuren door een vakman. Lisez ce mode d’emploi attentive- ment avant de commancer. Le mon- tage de l’argenta®magnotica®doit
être effectué par un professionnel. Lesen Sie diese Anleitung aufmerk- sam durch, bevor Sie mit der Mon- tage beginnen. Die Montage von argenta®magnotica®muss durch
einen Fachmann erfolgen. Please read this manual carefully be- fore starting.The argenta®magnotica®
should only be installed by a profes- sional.
73
60
22
4.5
14
R11
17
R8.5
47
= =
Benodigdheden
(niet meegeleverd)
• voorbeeldschroeven*: SPAX Z2: Ø 5, L= 35
* Gebruik geschikte schroeven afhankelijk van de
ondergrond
Outillage nécessaire
(non incluses)
• Examples des vis appropriées*: SPAX Z2: Ø 5, L= 35
* Utilisez des vis appropriées au support
What you will need
(not included)
• Examples of screws*: SPAX Z2: Ø 5, L= 35
* Use the appropiate screws depending on the soil
Benötigtes Material
(nicht im Lieferumfang enthalten)
• Schrauben (Zum Beispiel)*: SPAX Z2: Ø 5, L= 35
* Verwenden Sie Schrauben, die für den jeweiligen
Untergrund

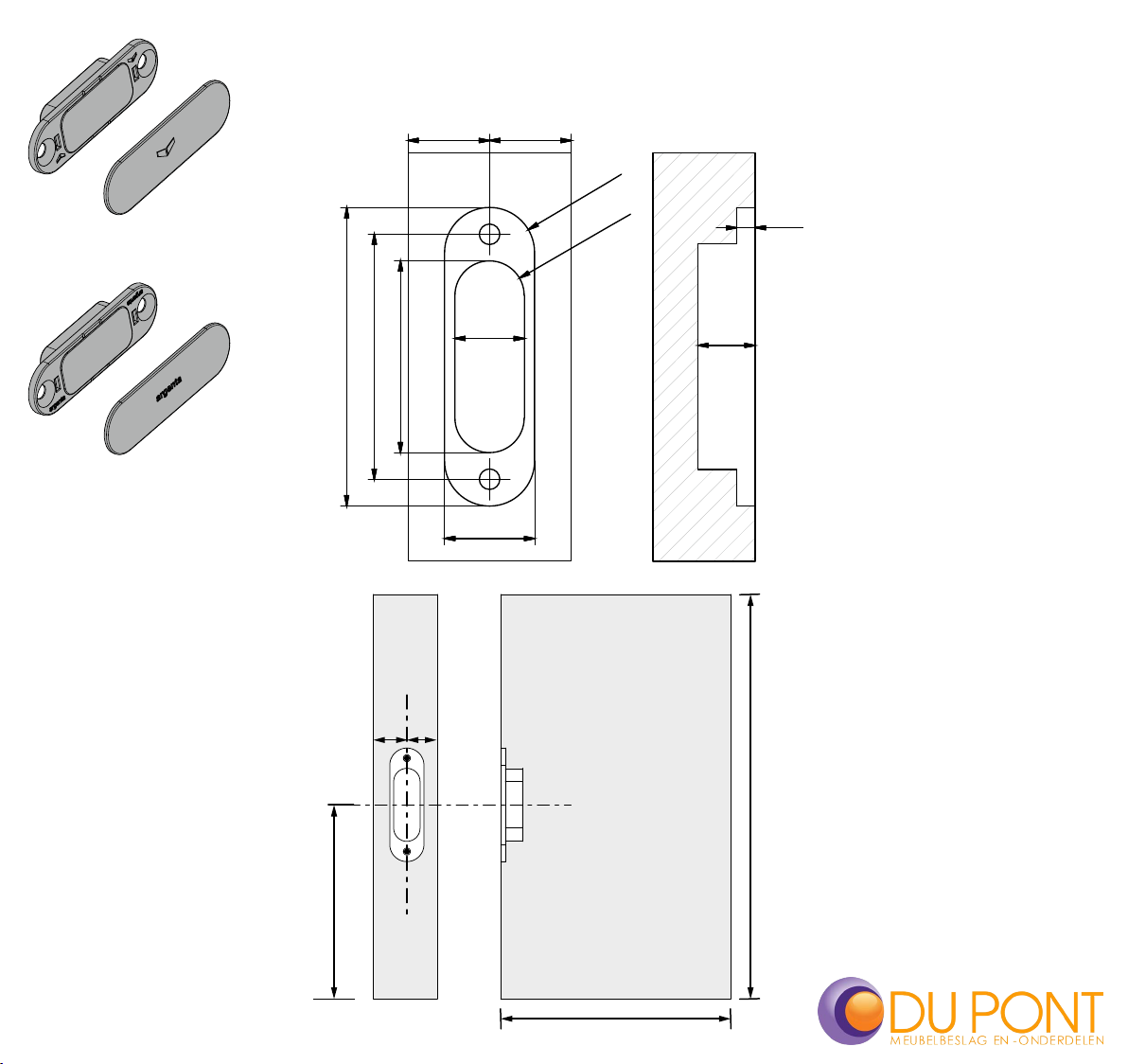

Afmetingen / infreesmaten
• Deur / Kader
Dimensions / fraisages
• Porte / Cadre
Dimensions / milling
• Door / Frame
Abmessungen / Einfräsungen
• Tür / Rahmen
B
H
// //
1001 (invisidoor®DL)
• Deurzijde
• Côté de la porte
• Turseite
• Door side
• Kaderzijde
• Côté du cadre
• Rahmenseite
• Frame site
* bij wijze van voorbeeld * à titre d’exemple * example * Beispielweise

Montage-instructies
Instructions de montage
Montage-Richtlinie
Installation instructions
• Deurzijde
• Côté de la porte
• Turseite
• Door side
• Deurzijde
• Côté de la porte
• Turseite
• Door side
• Kaderzijde
• Côté du cadre
• Rahmenseite
• Frame side
• Kaderzijde
• Côté du cadre
• Rahmenseite
• Frame side
Montage-instructies magnotica®Pro & invisidoor®DL
Instructions de montage magnotica®Pro & invisidoor®DL
Montage-Richtlinie magnotica®Pro & invisidoor®DL
Installation instructions magnotica®Pro & invisidoor®DL
