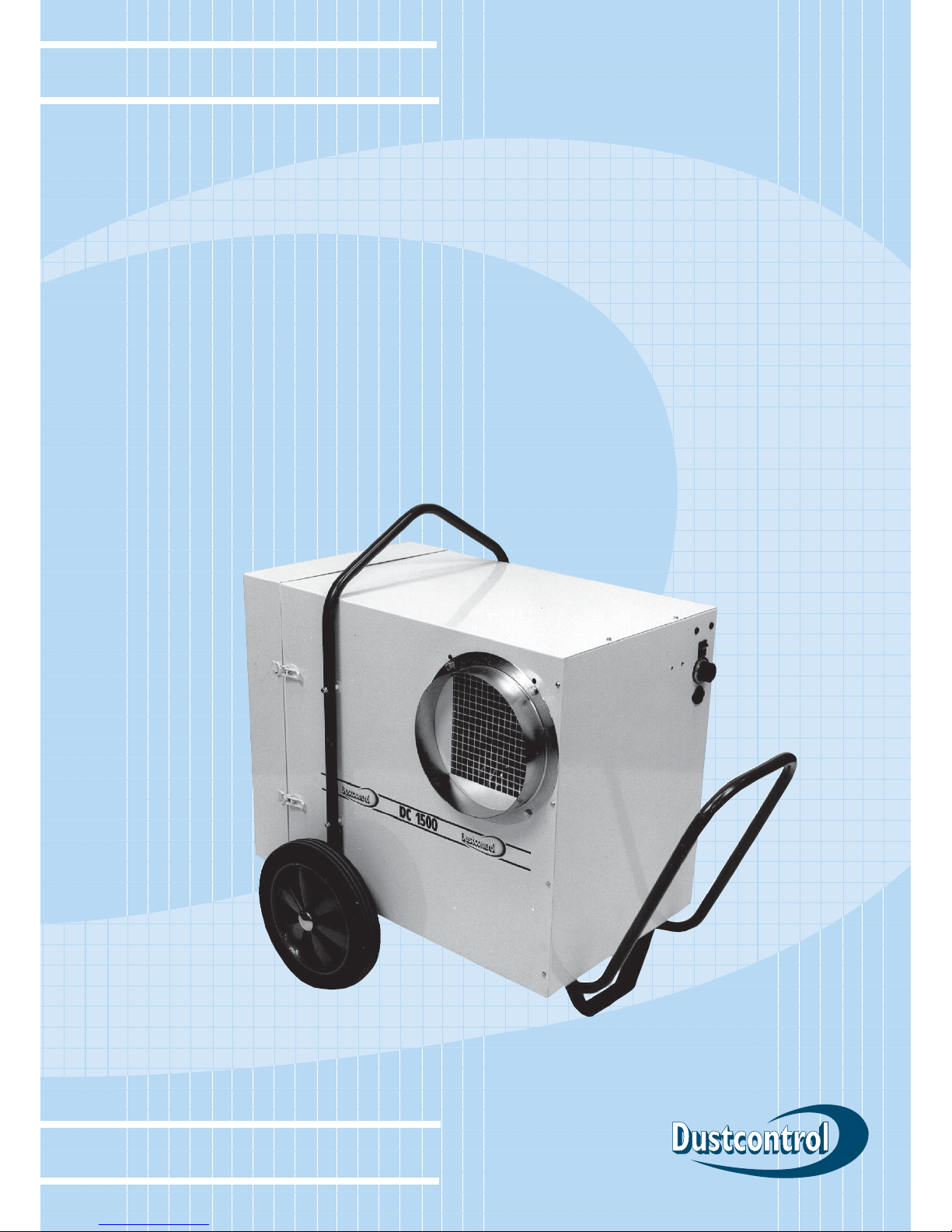

Dustcontrol DC 1500 Installation instructions

DC 1500 - 1 Art nr 9018
Serie Nr/Serial No/Serien Nr/No de série:
model: DC 1500
serial no:
instruktion
user instruction
Betriebsanleitung
manuel d’instruction

DC 1500 - 2 Art nr 9018
Dustcontrol reserves the right to change specifications without notice and is under no obligation to alter
previously delivered products. Dustcontrol is not responsible for errors or omissions in this catalogue.
Dustcontrol reserverar sig för tryckfel och produktförändringar
Keine Gewähr für Druckfehler. Produktänderungen vorbehalten.
Dustcontrol se réserve le droit de modifier les spécifications sans indication préalable et sans aucune
obligation de changer les produits déjà livrés. Dustcontrol n’est pas responsable des erreurs et omissions
faites dans ce livret.
Tillverkare/Manufactured by/Hersteller/Fabriqué par:
Dustcontrol AB
Kumla Gårdsväg 14
SE-145 63 Norsborg
Tel: + 46 8 531 940 00
Fax: + 46 8 531 703 05
Såld av/Sold by/Verkauft von/Vendu par:

DC 1500 - 3 Art nr 9018
Innehållsförteckning
Säkerhetsföreskrifter ___________ 4
Tekniska data _________________ 4
Funktionsbeskrivning___________ 5
Drift _________________________ 5
Service ______________________ 6
Tillbehör _____________________ 6
Garanti ______________________ 6
Felsökning ___________________ 7
Reservdelar________________20-21
CE-intyg __________________22-23
Dustcontrol Worldwide ________ 24
Contents
Safety Considerations __________ 8
Technical Data ________________ 8
Description ___________________ 9
Operation ____________________ 9
Service _____________________ 10
Accessories __________________ 10
Warranty ____________________ 10
Trouble Shooting _____________ 11
Spare Parts ________________20-21
CE-certicate ______________22-23
Dustcontrol Worldwide ________ 24
______________________________
Inhaltsverzeichnis
Sicherheitsvorschriften ________ 12
Technische Daten _____________ 12
Funktionsbeschreibung ________ 13
Betrieb _____________________ 13
Wartung ____________________ 14
Zubehör ____________________ 14
Garantie ____________________ 14
Fehlersuche _________________ 15
Ersatzteile _________________20-21
CE-Zertikat _______________22-23
Dustcontrol Worldwide ________ 24
______________________________
Sommaire
Conditions de sécurité _________ 16
Caractéristiques techniques ____ 16
Description _________________ 17
Fonctionnement______________ 17
Entretien ____________________ 18
Accessoires __________________ 18
Garantie ____________________ 18
Problèmes et interventions _____ 19
Pieces detachees ___________20-21
CE-certicat _______________22-23
Dustcontrol Worldwide ________ 24
______________________________
SVENSKAENGLISHDEUTSCHFRANCAIS
,

DC 1500 - 4 Art nr 9018
TEKNISKA DATA
Säkerhetsföreskrifter
Läs följande säkerhetsinstruktion innan du startar maskinen. Spara instruktionen.
Varning! Vid användandet av elektriska maskiner ska grundläggande säkerhetsföreskrifter följas för att
minska risken för brand, elstöt eller personskada.
1. Arbetsmiljön
Utsätt inte maskinen för väta. Använd den ej i fuktiga och våta utrymmen eller i närheten av lättan-
tändliga vätskor eller gaser. olja och fett.
6. Kontroll
Kontrollera alltid att maskinen är oskadad
innan användandet av maskinen. Finns det
skador måste maskinen repareras av en
auktoriserad serviceverkstad som är godkänd
av Dustcontrol.
7. Varning
Använd endast tillbehör och utbytesdelar som
finns i Dustcontrol´s katalog.
OBS! Vid användandet av felaktiga eller
piratdelar (framförallt filter och plastsäckar)
kan maskinen läcka hälsofarligt damm med
personskada som följd.
HxBxL 940x700x1250 mm
Vikt 48 kg
Inlopp φ250 mm
Flöde max 1500 m3/h
utan mikrolter 2000 m3/h
Eektuttag Max. 800 W, 230 V
Avskiljningsgrad
mikrolter EN 1822-1 HEPA 13 (DOP 99,97%)
Ljudnivå < 71 dB(A)
2. Överbelastning
Låt inte maskinen gå helstrypt. Använd ma-
skinen för avsett ändamål. Följ föreskrifterna
angående det material som avskijs, t ex asbest.
3. Sladden
Dra aldrig maskinen med hjälp av sladden.
Utsätt inte sladden för värme eller skarpa
föremål. Kontrollera elkabeln regelbundet.
Maskinen får inte användas om kabeln eller
kontakten är skadad.
4. Viktig åtgärd
Vid rengöring och skötsel ska maskinen göras
strömlös genom avstängning och utdragning
av kontakten.
5. Omsorg
Håll maskinen ren och se till att sugslangen är
hel och att alla packningar är täta. Följ instruk-
tionerna. Håll bärhandtagen torra och fria från

DC 1500 - 5 Art nr 9018
SVENSKA
Funktionsbeskrivning
Luftrenare DC 1500 harstor kapacitet för att renaluft
från kvarts, asbest och övriga föroreningar. Förore-
ningarna avskiljs i 2 steg: grund- och mikrofilter.
Effektregleringen sker steglöst. På det sättet kan man
ekonomiköra till exempel på natten.
Den inbyggda filterkontrollen talar om när filtret
ska bytas.
Drift
Anslut maskinen till ett eluttag med spänning en-
ligt specifikationerna på maskinens märkplåt. Vid
skarvning av elkabeln ska skarvsladden vara vat-
tenskyddad.
När filterkontrollen visar rött ska grundfiltret bytas.
Omfilterkontrollen fortsätter visa rött efter filterbytet
ska även mikrofiltret bytas.

DC 1500 - 6 Art nr 9018
Service
Vid rengöring och skötsel av maskinen ska man
stänga av maskinen och dra ut kontakten.
Grundfiltret bör bytas minst en gång per år. Bara
originalfilter får användas. Mikrofiltret ska bytas när
filterkontrollen visar rött också efter det att kombi-
filtret har bytts. Använd skyddsmask vid bytet och
gör det i ett slutet rum. Utbytta filter ska läggas i en
plastsäck som försluts.
Kontrollera regelbundet att elkabeln inte är skadad.
Luftrenare DC 1500 ska funktionsprovas och ses
över minst en gång per år eftersom det är en maskin
för hälsofarligt material. Slitna delar måste bytas
ut. Äventyra aldrig funktion och livslängd. Använd
enbart originaldelar.
Maskinens fläkt är underhållsfri.
Garanti
Reparationer ska utföras av Dustcontrol eller per-
soner som godkänts av Dustcontrol. I annat fall
förverkas garantin.
Benämning Art nr
Grundlter 4669
Mikrolter 4667
Slang φ 250 mm 2032
Övriga tillbehör se Dustcontrols katalog.
Tillbehör
Garantitiden är två år och avser fabrikationsfel.
Garantin gäller under förutsättning att maskinen an-
vänds på normalt sätt och får den service som krävs.
Normalt slitage ersätts inte.

DC 1500 - 7 Art nr 9018
Problem Orsak Åtgärd
Maskinen blåser ut damm. Filtret skadat. Byt lter.
Fläkten startar ej. El ej ansluten. Anslut el.
FELSÖKNING
SVENSKA

DC 1500 - 8 Art nr 9018
Safety Considerations
Read all instructions before attempting to operate
this machine and save these instructions.
Warning! When using electric machines, basic
safety precuations should always be followed to
reduce the risk of fire, electric shock and personal
injury, including the following:
1. Work area environment
Don´t expose the machine for rain. Don´t use
it in damp or wet locations or in presence of
flammable liquids or gases.
2. Overload
Never let the machine operate fully throttled.
Always follow the regulations pertinent to the
material you are working with ie asbestos.
Don´t use the machine for purposes that it isn´t
intended for.
3. Don´t abuse cord
Never pull the machine by cord. Keep cord
from heat and sharp edges. Check the electric
cable regularly if damage.
4. Important measure
With cleaning and maintenance on the mach-
ine, the power cable should be disconnected
from the supply.
5. Maintain the machine with care
Keep machine clean and check that the hose
is entired and that all gaskets are tight. Follow
instructions. Keep handles dry and free from
oil and grease.
6. Checking of damage
Before futher use of the machine it should
be carefully checked that the machine is un-
damaged. If there are any damaged parts these
should be repaired by of a Dustcontrol authori-
zed service center.
7. Warning
Use only accessories and replacable parts
which are available in Dustcontrol catalogue.
When using faulty parts or pirate parts
(especially filter) the machine could leak out
unhealthy dust which can cause personal
injuries.
TECHNICAL DATA
HxWxL 940x375x1250 mm
Weight 48 kg
Inlet φ250 mm
Flow, max 1500 m3/h
without microlter 2000 m3/h
Power consumption Max. 800 W, 2.5 A
230 V
Degree of separation,
microlter EN 1822-1 HEPA 13 (DOP 99.97%)
Soundlevel < 71 dB(A)

DC 1500 - 9 Art nr 9018
ENGLISH
Description
Operation
Connect the machine to a suitable power source
according to the specification plate on the machine.
When using an extension cable with the machine,
insure that the connection is water tight and the ex-
tension cable is suitably rated.
When the filter monitor indicates a change is requi-
red, begin by changing article 4669. If the condition
persists, a change of filter 4667 will be necessary.
The DC 1500 Air Cleaner is a large capacity air
cleaner for the filtration of silica, asbestos and other
air pollutants with filtration in three stages: coarse,
fine and HEPA/microfilter.
The unit has variable fan speed control. The unit
has a round inlet for simplified connection to area
containment barriers.
The DC 1500 is equipped with a lifting point and
sturdy chassis for easy handling on a building site.

DC 1500 - 10 Art nr 9018
Service
While performing cleaning or maintenance on the
machine, the unit should be off and disconnected
from the power supply.
The combination filter should be changed at least
one time per year. Use only original spare part filter
4669. The microfilter should be changed when the
filter condition indicator shows red even after chan-
ging the combination filter. Use suitable breathing
protection and do the operation in a closed room.
The used filter should be sealed in a plastic bag and
disposed of according to approved methods.
Check regularly that the electrical cable is not dama-
ged in any way. With replacement of the cable and
contact, use only water proof replacements.
The DC 1500 should be performance tested and
checked at least once per year or more frequently if
subject to intensive use.
Because this machine is used with dangerous sub-
stances maintenance is vital, worn parts should be
replaced.
Never compromise the function of the DC 1500, use
only original spare parts.
The fan is maintenance free.
The warranty period for this machine is two years
and covers manufacturers faults. The warranty is
valid under the condition that the machine is used
under normal conditions on the task for which it was
designed and is maintained properly. Normal wear is
not covered by this warranty.
Warranty
Service performed by other than Dustcontrol or its
authorized agent voids automatically the warranty.
No other warranty express or implied is applicable.
Description Part no
Combination lter 4669
Microlter 4667
Hose φ 250 mm 2032
Other accessories — see Dustcontrol ca-
talogue.
Accessories

DC 1500 - 11 Art nr 9018
Problem Fault Solution
Machine blows dust. Damaged lter. Change lter.
Fan does not start. No power. Check power source
and connection.
TROUBLE SHOOTING
ENGLISH

DC 1500 - 12 Art nr 9018
Sicherheitsvorschriften
TECHNISCHE DATEN
Abmessungen HxBxL 940x700x1250 mm
Gewicht 48 kg
Einlaß φ 250 mm
Luftmenge, max 1500 m3/h
ohne Mikrolter 2000 m3/h
Leistungsaufnahme Max 800 W, 230 V
Abscheidegrad
mikrolter EN 1822-1 HEPA 13 (DOP 99,97%)
Schalldruckpegel < 71 dB(A)
Lesen und beachten Sie diese Hinweise, bevor Sie die
Maschine benutzen.
Achtung! Beim Gebrauch von elektrischen Maschi-
nen sind zum Schutz gegen elektrischen Schlag, Ver-
letzungs- und Brandgefahr folgende grundsätzlichen
Sicherheitsmaß nahmen zu beachten.
1. Berücksichtigen Sie die Umgebungs-ein-
üsse
Setzen Sie die Maschine nicht dem Regen aus.
Benützen Sie diese elektrische Maschine nicht in
feuchter oder nasser Umgebung. Benützen Sie diese
nicht in der Nähe von brennbaren Flüssigkeiten
oder Gasen.
2. Überlastung der Maschine
Lassen Sie nie die Maschine völlig gedrosselt lau-
fen. Verwenden Sie die Maschine nur für Arbei-ten
für die sie bestimmt ist. Befolgen Sie die Vor-schrif-
ten zur Handhabung des abgesaugten Mate-rials,
wie etwa Asbest.
3. Zweckentfremden Sie nicht das Kabel
Ziehen Sie die Maschine nicht am Kabel. Schüt-
zen Sie das Kabel vor Hitze und scharfen Kanten.
Kontrollieren Sie regelmäßig das Netzkabel. Die
Maschine darf nicht verwendet werden, wenn
Kabel oder Stecker beschädigt sind.
4. Wichtiger Hinweis
Zum Reinigen und Warten der Maschine Haupt-
schalter ausschalten und Netzstecker ziehen.
5. Pegen Sie die Maschine mit Sorgfalt
Halten Sie die Maschine sauber und sehen Sie
zu, daß der Saugschlauch heil ist und daß alle
Dichtungen dicht sind. Befolgen Sie die Wartungs-
vorschrif-ten. Halten Sie die Traggriffe trocken und
frei von Öl und Fett.
6. Kontrolle von Beschädigungen
Vor jeder Inbetriebnahme die Maschine auf Be-
schädigungen überprüfen. Gibt es Beschädigungen
soll die Maschine von einer von Dustcontrol autori-
sierten Kundendienstwerkstatt repariert werden.
7. Achtung
Benützen Sie nur Zubehör und Austauschteile die
im Dustcontrol Katalog erhältlich sind. Beim Ein-
satz von fehlerhaften Teilen oder Piratteilen (vor
allem Filter und Plastiksäcke) kann aus der Mas-
chine gesundheitsgefährlicher Staub austreten, der
Gesundheitsschäden verursachen kann.

DC 1500 - 13 Art nr 9018
DEUTSCH
Funktionsbeschreibung
Der Luftreiniger kann zusätzlich am Luftaustritt mit
einem Luftschlauch versehen werden und somit als
Luftventilator eingesetzt werden.
Der Luftreiniger darf nur von Personen benutzt
werden, die in der Handhabung eingewiesen und
ausdrücklich mit der Benutzung beauftragt sind.
destens spritzwassergeschützt sein!
Betrieb
DerLuftreiniger DC 1500 wurdezur Reinigung gros-
ser Mengen Luft von Quartz, Asbest- und sonstigen
Verunreinigungen in Arbeitsräumen entwickelt.
Die Reinigung der Luft erfolgt in 3 Stufen: in einem
Grob.- Fein.- und Mikrofilter. Grob. und Feinfilter
scheiden den größtenTeil des Staubes effektivab und
verlängern so die Lebensdauer des Mikrofilters.
Das Gerät verfügt über eine stufenlosehat Lei-stung-
seinstellung.
Schliessen Sie das Gerät entsprechend der auf dem
Typenschild angegebenen Versorgungsspannung
(220 V, 10A) an.
Die Kupplung der Geräteanschlussleitung muß min-

DC 1500 - 14 Art nr 9018
Wartung
filterklasse P2 oder höherwertig sowie Einweg-
schutzanzüge getragen und eine Gefährdung Dritter
ausgeschlossen werden.
Für die Demontage des Luftreinigers gibt es eine
separate Explosionszeichnung (letzte Seite).
Der Ventilator des Luftreinigers ist wartungsfrei.
Verwenden Sie nur Originalteile.
Der Vorfilter (Art.Nr. 4669) muß mindestens einmal
pro Jahr, der Mikrofilter (Art.Nr. 4667) nach ca. 300
Betriebsstunden gewechselt werden.
Zum Austausch dürfen nur Originalfilter verwendet
werden.
Gebrauchte Filter müssen in verschlossenen Plastik-
säcken entsorgt werden.
Der Filterwechsel muß von Personen durchge-
führt werden, welche eingewiesen wurden. Beim
Filter-wechsel müssen Schutzmasken der Partikel-
Die Garantiezeit beträgt 2 Jahre (bei Einschicht-be-
trieb)und bezieht sich auf Fabrikationsfehler.Die Ga-
rantie gilt unter der Voraussetzung daß die Maschine
vorschriftgemäss behandelt und gewartet wird.
Für betriebsbedingtenVerschleiß wird keine Haftung
übernommen. Die Geräte dürfen nur von DUST-
CONTROL und seinen autorisierten Werkstätten
repariert werden, ansonsten erlischt der Garantie.
Garantie
Benennung Art. Nr
Grundlter 4669
Mikrolter 4667
Schlauch φ 250 mm 2032
Sonstiges Zubehör siehe Dustcontrol-Ka-
talog.
Zubehör

DC 1500 - 15 Art nr 9018
Problem Fehler Massnahme
Der Ventilator startet nicht. Netzkabel nicht Netzkabel anschliessen.
angeschlossen.
Die Maschine bläst Staub Das Filter ist defekt. Filter austauschen.
aus.
FEHLERSUCHE
DEUTSCH

DC 1500 - 16 Art nr 9018
Conditions de sécurité
HxlxL 940x700x1250 mm
Poids 48 kg
Entrée φ250 mm
Flux à l´entrée ouverte 1500 m3/h
“sans microltre” 2000 m3/h
Puissance 800 W, 230 V
Degré de ltration,
microltre EN 1822-1 HEPA 13 (DOP 99,97%)
Niveau sonore < 71 dB(A)
Lisez toutes les instructions avant d´utiliser la machine et
mettez à l´abri ces instructions.
Attention!Pendant l´utilisation des machines électriques,
les précautions de sécurité de base devront toujours être
suivies pour réduire les risques de feu, les décharges élec-
triques et les blessures corporelles.
1. Zone de travail
Ne pas exposer la machine sous la pluie. Ne pas
l´utiliser dans des endroits humides, ou en présence
de liquides ou gaz inflammables.
2. Surchaue
Ne laisser jamais la machine tourner en continu
inutilement. Suivre toujours les règlementations
particulières aux matières avec lesquelles vous
travaillez: par exemple l´amiante. Ne pas utiliser la
machine pour des travaux non conformes à l´emploi
normal de la machine.
3. Blessures corporelles
Ne jamais laisser la succion venir au contact des
parties du corps. Le fort effet de succion peut
endommager les vaisseaux sanguins de la peau. Ne
pas réparer les composants électriques soi-même,
mais prendre une personne qualifiée. Des erreurs
peuvent causer des blessures. Lire attentivement
toutes les précautions d´usage.
4. Prendre soin du cordon électrique
Ne jamais tirer la machine par son cordon élec-
trique. Protéger le cordon contre les chocs et les
objets coupants. Vérifier régulièrement l´état du
cordon.
5. Mesure importante
Pendant le nettoyage et l´entretien sur la machine,
le cordon électrique devra être débranché.
6. Entretien de la machine
Garder la machine propre et vérifier que le flexible
est entier, et que les joints sont restés étanches.
Garder les poignées sèches et libres de toute huile
et graisse.
7. Vérication de l´état de la machine
Avant toute utilisation de la machine, il devra être
vérifié avec précaution que la machine est en bon
état de marche. Si il y a des pièces endommagées,
celles-ci devront être réparées par un centre de
maintenance autorisé Dustcontrol.
8. Attention
Utiliser uniquement les accessoires et les pièces
détachées qui sont disponibles dans le catalogue
Dustcontrol. Si vous utilisez des pièces défectu-
euses ou contrefaites (spécialement les filtres), la
machine pourrait rejeter de la poussière nocive qui
pourrait causer des dommages corporels.
CARACTÉRISTIQUES TECHNIQUES

DC 1500 - 17 Art nr 9018
DEUTSCH
Description
Le DC 1500 est un épurateur d’air à grande capacité
pour la filtration de la silice, de l’amiante et autres
polluants de l’air avec une filtration en 3 phases:
grosse, fine et microfiltre HEPA.
L’unité a un contrôle de vitesse du ventillateur vari-
able. L’unité a une entrée ronde pour une connexion
Connectez la machine àune source d’énergie adaptée
en accord avec les spécifications de la plaque sur la
machine.
Avecl’installationd’une rallonge électrique, assurez-
Fonctionnement
FRANCAIS
,
simplifiée.
Le DC 1500 est équipé avec un point d’ancrage et
un châssis robuste pour une manipulation aisée sur
un site de construction.
vous que la connexion est imperméable à l’eau et que
la rallonge est convenable.
Quand le moniteur du filtre s’allume, un changement
est requis.

DC 1500 - 18 Art nr 9018
Entretien
Vérifierque les câblesélectriques ne sont pas endom-
magés. Pour le remplacement du câble et de la prise,
n’utiliser que des pièces imperméables.
Les performances du DC 1500 devront être testées
et vérifiées au moins une fois par an ou plus selon
l’utilisation.
Parceque cette machine est utilisée avecdes substan-
ces dangereuses, la maintenance est indispensable et
les pièces défectueuses devron être remplacées.
Pour ne pas endommager le DC 1500, n’utilisez que
des pièces détachées d’origine.
Lors du nettoyage de la machine ou d’une interven-
tion de maintenance, l’unité doit être déconnectée de
la source de tension.
Le filtre doit être changé au moins une fois par an;
utiliser uniquement les pièces détachées d’origine
comme filtre 4669. Le microfiltre doit être changé
lorsquel’indicateur d’usure dufiltre est dans lerouge,
même après le changement du filtre fin. Utiliser une
protection respiratoire adaptée et faire l’opération
dans une salle fermée. Les filtres usés doivent être
enfermés dans un sac plastique et disposés selon les
méthodes préconisées.
La période de garantie pour cette machine est de 2
ans, pièces et main d´oeuvre hors pièces d´usure. La
garantie est valable à condition que la machine soit
utilisée dans des conditions normales de travail, pour
lesquelles elle a été définie et si elle est con-venable-
ment entretenue.
Lamaintenance accomplie par d´autres queDustcon-
trol ou que par un agent mandaté, annule automati-
quement la garantie. Aucune autre garantie express
ou implicite n´est applicable.
Garantie
Description Part No
Filtre n 4669
Microltre 4667
Flexible φ250 mm 2032
Autres accessoires, voir le catalogue Dust-
control.
Accessoires

DC 1500 - 19 Art nr 9018
FRANCAIS
,
Problèmes Causes Solutions
La machine refoule de la Le ltre est endommagé. Changer le ltre.
poussière.
Le ventilateur de démarre Pas de puissance. Vérier la source d’énergie et
pas. la connexion.
PROBLÈMES ET INTERVENTIONS

DC 1500 - 20 Art nr 9018
Reservdelar Spare Parts Ersatzteile Pieces detachees
Svenska
English
Art. nr. Benämning Art. nr. Benämning Art. nr. Benämning
Part no Description Part no Description Part no Description
8143 8141 8142
4874
8144
4668
4665 4669 4667
4673 8147
4672
480500
INSTRUKTION
INSTRUCTION
BETRIEBS-
ANLEITUNG
9018
4665 Filterhållare
4667 Mikrolter
4668 Fläns
4669 Grovlter
4672 Hjul
4673 Radialäkt
480500 Sladdställ, L = 4 m
4874 Strömbrytare
8141 Kontrollampa, röd
8142 Kontrollampa, grön
8143 Lågtryckskontakt
8144 Eektregulator
8147 Ratt eektregulator
9018 Instruktion DC 1500
4665 Filter holder
4667 Microlter
4668 Outlet ange
4669 Coarse lter
4672 Wheel
4673 Fan
480500 Cable stand, L = 4 m
4874 Switch
8141 Control lamp, red
8142 Control lamp, green
8143 Pressure contact
8144 Ammeter
8147 Detail
9018 User Instruction DC 1500
