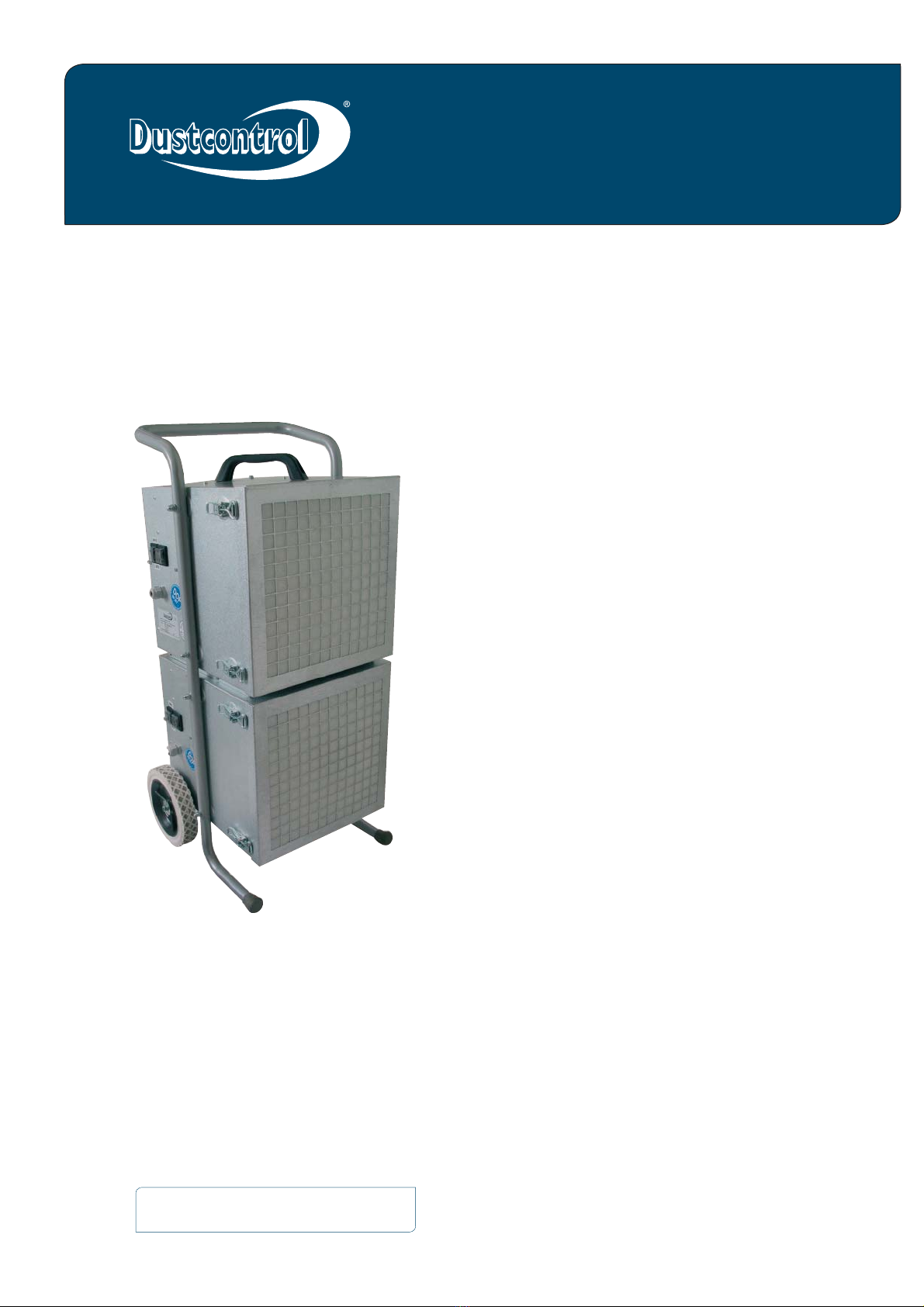

Dustcontrol DC AirCube X2 Installation instructions

serial no:
DC AirCube X2
instruktion
user instruction
Betriebsanleitung
manuel d’instruction
Part No 9462

DC AirCube X2 - 2 Part No 9462
Dustcontrol reserves the right to change specifications without notice and is under no obligation to alter pre-
viously delivered products. Dustcontrol is not responsible for errors or omissions in this catalogue.
Dustcontrol reserverar sig för tryckfel och produktförändringar
Keine Gewähr für Druckfehler. Produktänderungen vorbehalten.
Dustcontrol se réserve le droit de modifier les spécifications sans indication préalable et sans aucune obligation
de changer les produits déjà livrés. Dustcontrol n’est pas responsable des erreurs et omissions faites dans ce
livret.
Tillverkare/Manufactured by/Hersteller/Fabriqué par:
Dustcontrol AB
Box 3088, Kumla Gårdsväg 14
SE-145 03 Norsborg
Tel: + 46 8 531 940 00
Fax: + 46 8 531 703 05
[email protected]
www.dustcontrol.com
Såld av/Sold by/Verkauft von/Vendu par:

DC AirCube X2 - 3 Part No 9462
Innehållsförteckning
Säkerhetsföreskrifter ___________ 4
Tekniska data _________________ 4
Funktionsbeskrivning___________ 5
Drift _________________________ 5
Service ______________________ 6
Tillbehör _____________________ 6
Garanti ______________________ 6
Felsökning ___________________ 7

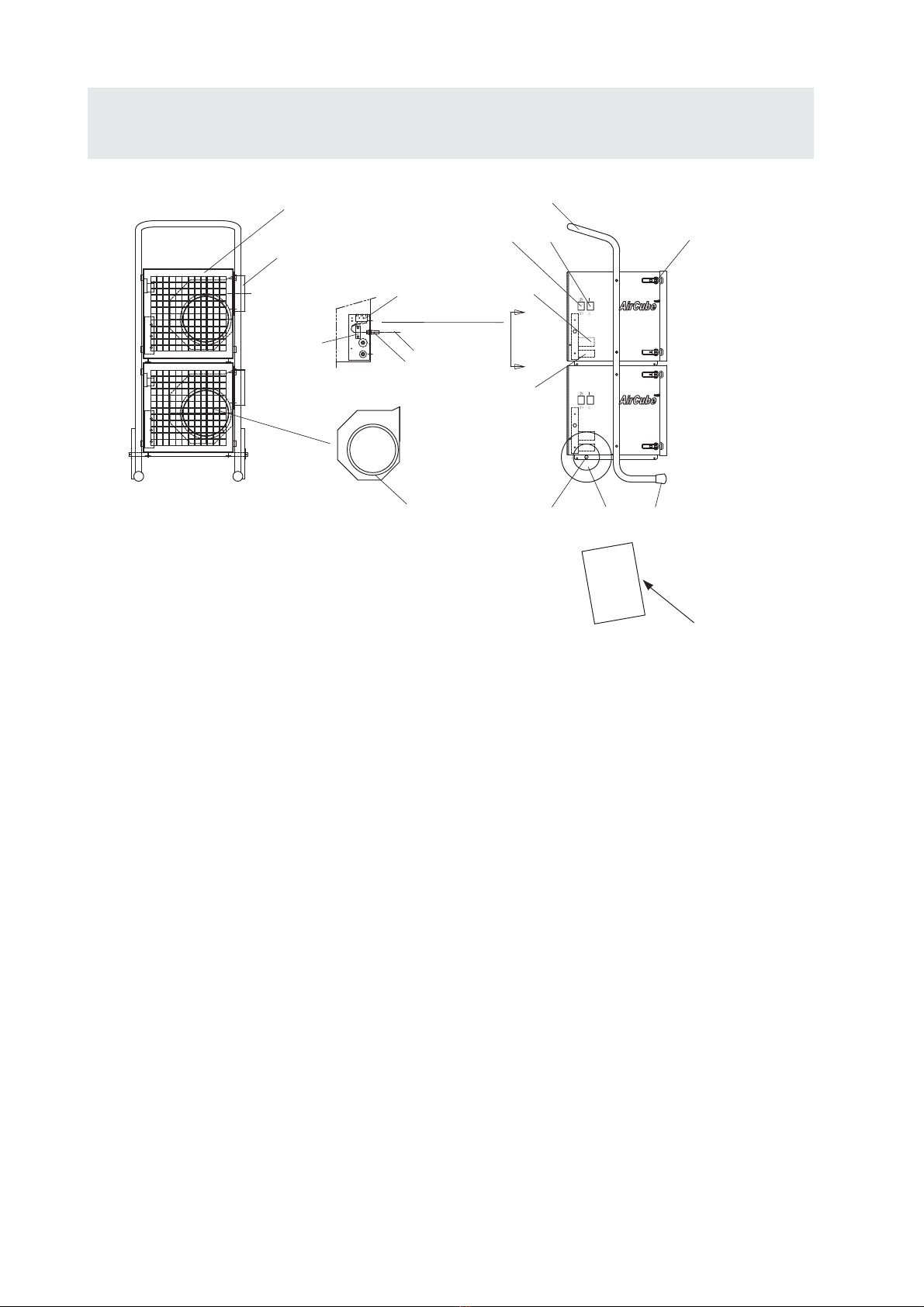

Reservdelar________________20-21
CE-intyg __________________22-23
Dustcontrol Worldwide ________ 24
Contents
Safety Considerations __________ 8
Technical Data ________________ 8
Description ___________________ 9
Operation ____________________ 9
Service _____________________ 10
Accessories __________________ 10
Warranty ____________________ 10
Trouble Shooting _____________ 11
Spare Parts ________________20-21
CE-certicate ______________22-23
Dustcontrol Worldwide ________ 24
Inhaltsverzeichnis
Sicherheitsvorschriften ________ 12
Technische Daten _____________ 12
Funktionsbeschreibung ________ 13
Betrieb _____________________ 13
Wartung ____________________ 14
Zubehör ____________________ 14
Garantie ____________________ 14
Fehlersuche _________________ 15
Ersatzteile _________________20-21
CE-Zertikat _______________22-23
Dustcontrol Worldwide ________ 24
Sommaire
Conditions de sécurité _________ 16
Caractéristiques techniques ____ 16
Description _________________ 17
Fonctionnement______________ 17
Entretien ____________________ 18
Accessoires __________________ 18
Garantie ____________________ 18
Problèmes et interventions _____ 19
Pieces detachees ___________20-21
CE-certicat _______________22-23
Dustcontrol Worldwide ________ 24
SVENSKAENGLISHDEUTSCHFRANCAIS

DC AirCube X2 - 4 Part No 9462
TEKNISKA DATA
Säkerhetsföreskrifter
Läs följande säkerhetsinstruktion innan du startar
maskinen. Spara instruktionen.
Varning! Vid användandet av elektriska maskiner
ska grundläggande säkerhetsföreskrifter följas för
att minska risken för brand, elstöt eller person-
skada.
4. Viktig åtgärd
Vid rengöring och skötsel ska maskinen gö-
ras strömlös genom avstängning och utdrag-
ning av kontakten.
5. Omsorg
Håll maskinen ren och se till att sugslangen
(extra tillbehör) är hel och att alla pack-
ningar är täta. Följ instruktionerna. Håll bär-
handtagen torra och fria från olja och fett.
6. Kontroll
Kontrollera alltid att maskinen är oskadad
innan användandet av maskinen. Finns det
skador måste maskinen repareras av en auk-
toriserad serviceverkstad som är godkänd av
Dustcontrol.
7. Varning
Använd endast tillbehör och utbytesdelar
som finns i Dustcontrol´s katalog.
OBS! Vid användandet av felaktiga eller
piratdelar (framförallt filter) kan maskinen
läcka hälsofarligt damm med personskada
som följd.
HxBxL 850x485x365 mm
Vikt 30 kg
Utlopp 2 x φ 125 mm
Slanglängd (extra tillbehör) 5-10 m (φ 125)
Flöde öppet inlopp 800 m3/h
Eektivt luftöde**/ 1400 m3/h
Undertryck max 400 Pa
Eektuttag 240 V, 340 W
Avskiljningsgrad mikrolter
DOP > 99,97 %
EN 1822-1 HEPA 13
Ljudnivå*/:
låg hastighet 50 dB(A)
hög hastighet 70 dB(A)
*/ Ljudtrycksnivå på 1,6 m höjd och 1 m avstånd enligt DIN 45635 Teil 1 (4/84) i frifälts-
mätning vid maximalt luftöde.
1. Arbetsmiljön
Utsätt inte maskinen för väta. Använd den ej
i fuktiga och våta utrymmen eller i närheten
av lättantändliga vätskor eller gaser.
2. Överbelastning
Låt inte maskinen gå helstrypt. Använd ma-
skinen för avsett ändamål. Följ föreskrifterna
angående det material som avskiljs,
t ex asbest.
3. Sladden
Dra aldrig maskinen med hjälp av sladden.
Utsätt inte sladden för värme eller skarpa
föremål. Kontrollera elkabeln regelbundet.
Maskinen får inte användas om kabeln eller
kontakten är skadad.
**/ Tack vare omrörning av rumsluften motsvarar
DC AirCube X2 ett ventilationsöde som är större
än det faktiska ödet genom luftrenaren (enligt
konsultmätningar i ett dokumenterat fall var det
eektiva ödet 1400 m3/h).

DC AirCube X2 - 5 Part No 9462
SVENSKA
Funktionsbeskrivning
Luftrenare DC AirCube X2 är avsedd för rening
av luften i en arbetslokal. Maskinen används som
komplement till punktutsugning. Aggregatet består
av två kompletta enheter på ett gemensamt chassi.
Varje enhet har filterpaketoch fläkt. Luften cirkuleras
genomett förfilter och ettmikrofilter. Mikrofiltret har
extremt hög avskiljningsgrad och avskiljer i princip
(>99,97% DOP) alla luftburna dammpartiklar som
går genom filtret.
Vid nedsatt sugförmåga ska förfiltret bytas. Om
sugförmågan inte ökar efter förfiltretbytet ska mik-
rofilter bytas.
Varje fläkt har två hastigheter vilket ger möjlighet till
ekonomikörning till exempel på natten.
DCAirCube X2 kan också användas för evakuering
av luft från ett utrymme genom att utloppen ansluts
till två ∅ 125 mm slangar.
Drift
Anslut maskinen till ett eluttag med spänning en-
ligt specifikationerna på maskinens märkplåt. Vid
skarvning av elkabeln ska skarvsladden vara vat-
tenskyddad.
Starta maskinen genom att slå på strömbrytarna på
de två enheterna. Fyra kapacitetsnivåer kan väljas
genom att välja låg hastighet (I) eller hög hastighet
(II).
Om ljudet är störande ska ljuddämpare monteras,
art nr 3228.
Efter ca 700 driftstimmar är det normalt dags att byta
förfiltret, se service. Vid kraftig dammbelastning kan
förfiltret behöva bytas tidigare.

DC AirCube X2 - 6 Part No 9462
Service
Vid rengöring och skötsel av maskinen ska man stänga
av maskinen och dra ut kontakten.
Vid normal användning ska förfiltret bytas efter 700
drifttimmar och mikrofiltret efter 2100 drifttimmar.
Kontrollera mikrofiltrets igensättning genom att byta
förfiltret först (vänd ”mjuka”ytan utåt och den ”hårda”
ytan inåt mot mikrofiltret) och sedan kontrollera su-
geffekten.
Vid tung dammbelastning är livslängden kortare. Bara
originalfilter får användas. Använd skyddsmask vid
bytet och gör det i ett slutet rum. Utbytta filter ska
läggas i en plastsäck som försluts.
Kontrollera regelbundet att elkabeln inte är skadad.
Luftrenare DC AirCube X2 ska funktionsprovas och
ses över minst en gång per år eftersom det är en maskin
för hälsofarligt material. Slitna delar måste bytas ut.
Äventyra aldrig funktion och livslängd. Använd enbart
originaldelar.
Maskinens fläkt är underhållsfri.
Garantitiden är två år och avser fabrikationsfel. Garan-
tin gäller under förutsättning att maskinen används på
normalt sätt och får den service som krävs. Normalt
slitage ersätts inte.
Garanti
Reparationer ska utföras av Dustcontrol eller personer
som godkänts av Dustcontrol. I annat fall förverkas
garantin.
Benämning Art nr
Förlter 4080
Mikrolter 42136
Slang φ 125 mm 2420
Ljuddämpare 3228
Övriga tillbehör, se Dustcontrols katalog.
Tillbehör

DC AirCube X2 - 7 Part No 9462
Problem Orsak Åtgärd
Maskinen blåser ut damm. Filtret skadat. Byt lter.
Maskinen går bara på ena Kondensatorn trasig Beställ reparation.
hastigheten.
Maskinen suger dåligt. Igensatt lter. Byt lter.
Fläkten startar ej. El ej ansluten. Anslut el.
Kondensatorn trasig. Beställ reparation.
FELSÖKNING
SVENSKA

DC AirCube X2 - 8 Part No 9462
Safety Considerations
TECHNICAL DATA
HxWxL 850x485x365 mm
Weight 30 kg
Outlet 2 x φ 125 mm
Hose length (extra accessories) 5-10 m (φ 125)
Flow, at open outlet 800 m3/h
Neg pressure max 400 Pa
Power consumption 240 V, 340 W
Degree of separation, microlter
DOP > 99.97 %
EN 1822-1 HEPA 13
Soundlevel*/:
Speed 1 50 dB(A)
Speed 2 70 dB(A)
*/ Sound level at 1,6 m height and 1 m distance according
to DIN 45635 Section 1 (4/84) in free space and at maxi-
mum airow.
Read all instructionsbefore attempting to operatethis
machine and save these instructions.
Warning!When using electric machines,basic safety
precuations should always be followed to reduce
the risk of fire, electric shock and personal injury,
including the following:
1. Work area environment
Don´t expose the machine for rain. Don´t use
it in damp or wet locations or in presence of
flammable liquids or gases.
2. Overload
Never let the machine operate fully throttled.
Always follow the regulations pertinent to the
material you are working with ie asbestos.
Don´t use the machine for purposes that it isn´t
intended for.
3. Don´t abuse cord
Never pull the machine by cord. Keep cord
from heat and sharp edges. Check the electric
cable regularly if damage.
4. Important measure
With cleaning and maintenance on the mach-
ine, the power cable should be disconnected
from the supply.
5. Maintain the machine with care
Keep machine clean and check that the hose
(extra accessories) is entired and that all
gaskets are tight. Follow instructions. Keep
handles dry and free from oil and grease.
6. Checking of damage
Before futher use of the machine it should
be carefully checked that the machine is un-
damaged. If there are any damaged parts these
should be repaired by of a Dustcontrol authori-
zed service center.
7. Warning
Use only accessories and replacable parts
which are available in Dustcontrol catalogue.
When using faulty parts or pirate parts
(especially filter) the machine could leak out
unhealthy dust which can cause personal
injuries.

DC AirCube X2 - 9 Part No 9462
ENGLISH
The DC AirCube X2 Air Cleaner is intended for
cleaning the air in a work area and is intended
for use as a compliment to spot extraction. The
DC AirCube X2 consists of two complete units on
a common chassis. Each unit has got two filters and
a fan. Air is passed through a combination filter and
a HEPA filter. The HEPA filter actually separates
particles to 99.97 % (DOP). The combination filter
separates the majority of the particles and thereby
prolongs the life of the HEPA filter.
Description
Operation
Connect the machine to a suitable power source ac-
cording to the specification of the machine. When
using an extension cable with the machine, ensure
that the connection is water tight and the extension
cable is suitably rated.
Start unit by turning the switches on the two units
on. Four capacity levels can be used by selecting low
speed (I) or high speed (II) on each unit.
If disturbing noise install a silencer, part no 3228.
After ca 700 working hours the pre-filter should be
exchanged, see Service onnext page.When dust load
is extra high more frequent filter changes might be
necessary.
When a loss of suction capacity is experienced the
pre-filter should be changed. If the suction capacity
does not increase after the pre-filter change then the
HEPA filter should also be changed.
Each fan has two speed settings which allow for eco-
nomical running, for example during the night.
The DCAirCube X2 can also be used to discharge air
from work places which must be kept under negative
pressure. Two 125 mm hoses can be attached to the
fan outlet where necessary.

DC AirCube X2 - 10 Part No 9462
Service
While performing cleaning or maintenance on the
machine, the unit should be switched off and discon-
nected from the power supply.
At normal use the pre-filter should be exchanged every
700 hours and the HEPA filter every 2100 hours. Check
the condition of the HEPA filter by exchanging the
pre-filter (
turn the ”soft” surface out and the ”hard”
turn the ”soft” surface out and the ”hard”
surface towards the HEPA-filter)
surface towards the HEPA-filter) and than checking
the suction efficiency of the unit.
With heavy dust loads the life of the filters are shorter.
Use only original spare part filter 4080. Use suitable
breathing protection and do the operation in a closed
room. e used filter should be sealed in a plastic bag
and disposed of according to approved methods.
Check regularly that the electrical cable is not damaged
in any way. With replacement of the cable and contact,
use only water proof replacements.
e DC AirCube X2 should be performance tested
and checked at least once per year or more frequently
if subject to intensive use.
Because this machine is used with dangerous sub-
stances maintenance is vital, worn parts should be
replaced.
Never compromise the function of the DC AirCube
X2, use only original spare parts.
e fan is maintenance free.
e warranty period for this machine is two years and
covers manufacturers faults. e warranty is valid under
the condition that the machine is used under normal
conditions on the task for which it was designed and
is maintained properly. Normal wear is not covered by
this warranty.
Warranty
Service performed by other than Dustcontrol or its
authorized agent voids automatically the warranty. No
other warranty express or implied is applicable.
Description Part no
Pre-lter 4080
HEPA lter 42136
Hose φ 125 mm 2420
Silencer 3228
Other accessories — see Dustcontrol catalo-
gue.
Accessories

DC AirCube X2 - 11 Part No 9462
Problem Fault Solution
Machine blows dust. Damaged lter or gasket. Change lter.
Machine runs only on Condenser is faulty. Order parts and replace.
one speed.
The machine exhaust bad. Filled lter. Change lter.
Fan does not start. No power. Check power source
and connection.
The condenser damaged. Order service.
TROUBLE SHOOTING
ENGLISH

DC AirCube X2 - 12 Part No 9462
Sicherheitsvorschriften
TECHNISCHE DATEN
HxBxL 850x485x365 mm
Gewicht 30 kg
Auslaß 2 x φ 125 mm
Schlauchlänge (extra Zubehör) 5-10 m (φ 125)
Luftmenge, ohne Schlauch 800 m3/h
Unterdruck max 400 Pa
Leistungsaufnahme 240 V, 340 W
Abscheidegrad
mikrolter (DOP) > 99,97%
EN 1822-1 HEPA 13
Geräuschpegel */:
Niedrig Geschwindigkeit 50 dB(A)
Hoch Geschwindigkeit 70 dB(A)
*/ Schalldruckpegel in einer Höhe von 1,6 m und mit Abstand 1 m
nach DIN 45635 Teil 1 (4/84) bei maximaler Luftmenge.
Lesen und beachten Sie diese Hinweise, bevor Sie die
Maschine benutzen.
Achtung! Beim Gebrauch von elektrischen Maschi-
nen sind zum Schutz gegen elektrischen Schlag, Ver-
letzungs- und Brandgefahr folgende grundsätzlichen
Sicherheitsmaß nahmen zu beachten.
1. Berücksichtigen Sie die Umgebungs-ein-
üsse
Setzen Sie die Maschine nicht dem Regen aus.
Benützen Sie diese elektrische Maschine nicht in
feuchter oder nasser Umgebung. Benützen Sie diese
nicht in der Nähe von brennbaren Flüssigkeiten
oder Gasen.
2. Überlastung der Maschine
Lassen Sie nie die Maschine völlig gedrosselt lau-
fen. Verwenden Sie die Maschine nur für Arbei-ten
für die sie bestimmt ist. Befolgen Sie die Vor-schrif-
ten zur Handhabung des abgesaugten Mate-rials,
wie etwa Asbest.
4. Zweckentfremden Sie nicht das Kabel
Ziehen Sie die Maschine nicht am Kabel. Schüt-
zen Sie das Kabel vor Hitze und scharfen Kanten.
Kontrollieren Sie regelmäßig das Netzkabel. Die
Maschine darf nicht verwendet werden, wenn
Kabel oder Stecker beschädigt sind.
4. Wichtiger Hinweis
Zum Reinigen und Warten der Maschine Haupt-
schalter ausschalten und Netzstecker ziehen.
5. Pegen Sie die Maschine mit Sorgfalt
Halten Sie die Maschine sauber und sehen Sie zu,
daß der Saugschlauch (extra Zubehör) heil ist und
daß alle Dichtungen dicht sind. Befolgen Sie die
Wartungsvorschrif-ten. Halten Sie die Traggriffe
trocken und frei von Öl und Fett.
6. Kontrolle von Beschädigungen
Vor jeder Inbetriebnahme die Maschine auf Be-
schädigungen überprüfen. Gibt es Beschädigungen
soll die Maschine von einer von Dustcontrol autori-
sierten Kundendienstwerkstatt repariert werden.
7. Achtung
Benützen Sie nur Zubehör und Austauschteile die
im Dustcontrol Katalog erhältlich sind. Beim Ein-
satz von fehlerhaften Teilen oder Piratteilen (vor
allem Filter) kann aus der Maschine gesundheits-
gefährlicher Staub austreten, der Gesundheitsschä-
den verursachen kann.

DC AirCube X2 - 13 Part No 9462
DEUTSCH
Funktionsbeschreibung
Mikrofilter gewechselt werden.
Der Luftreiniger kann zusätzlich am Luftaustritt mit
einem Luftschlauch versehen werden und somit als
Luftventilator eingesetzt werden.
Der Luftreiniger darf nur von Personen benutzt
werden, die in der Handhabung eingewiesen und
ausdrücklich mit der Benutzung beauftragt sind.
Bei störendem Geräusch kann ein Schalldämpfer
befestigt werden, Art.nr. 3228.
Der Luftreiniger DC AirCube X2 arbeitet mit zwei
Geschwindigkeiten: normal und Energiesparmodus
(beispielsweise während der Nacht).
Betrieb
DerLuftreiniger DCAirCubeX2 wurde fürdie Reini-
gung der Luftin staubigenArbeitsräumen entwickelt.
Das Gerät ist als Zusatz für unsere punktabsaugung
gedacht.Die Luft zirkuliertdurch das effektiveFilter-
paket, bestehend aus einem 2 Stufen-Vorfilter sowie
einem Mikrofilter, und wird so vollständig gereinigt.
Der Vorfilter scheidet den größten Teil des Staubes
effektiv ab und verlängert so die Lebensdauer des
Mikrofilters.
Bei herabgesetzter Saugkraft muss der Vorfilter ge-
wechselt werden. Sollte die Saugkraft nach Wechsel
des Vorfilters immer noch zu niedrig sein, muss der
Schließen Sie das Gerät entsprechend der auf dem
Typenschild angegebenen Versorgungsspannung
(220 V, 10A) an.
Wenn Sie ein Verlängerungskabel benuzten, muss
dieses spritzwassergeschützt sein.

DC AirCube X2 - 14 Part No 9462
Wartung
Bei Reinigung und Pflege der Maschine muss diese
abgeschaltet und das Kabel aus der Steckdose entfernt
werden.
Bei normalem Gebrauch muss der Feinfilter nach
700 und der Mikrofilter nach 2100 Betriebsstunden
gewechselt werden. Kontrollieren Sie den Verschmut-
zungsgrad des Mikrofilters durch Wechsel des Vorfil-
ters (
Öffnen Sie hierzu die vier Verschlussklappen des
Öffnen Sie hierzu die vier Verschlussklappen des
Ansauggitters und entnehmen Sie den Filter. Setzen
Ansauggitters und entnehmen Sie den Filter. Setzen
Sie den neuen Filter mit der rauen Fläche in Richtung
Sie den neuen Filter mit der rauen Fläche in Richtung
HEPA Filter ein. Setzten Sie das Gitter wieder auf)
HEPA Filter ein. Setzten Sie das Gitter wieder auf) und
anschließender Kontrolle des Saugeffektes.
Bei starker Staubbelastung ist die Lebensdauer kürzer.
Nur Originalfilter dürfen verwendet werden. Verwen-
den Sie eine Schutzmaske beim Filterwechsel und
führen Sie den Filterwechsel in einem geschlossenem
Die Garantiezeit beträgt 2 Jahre (bei einschicht-betrieb)
und bezieht sich auf Fabrikationsfehler. Die Garan-
tie gilt unter der Voraussetzung daß die Maschine
vorschriftgemäß behandelt und gewartet wird.
Für betriebsbedingten Verschleiß wird keine Haf-tung
übernommen. Die Geräte dürfen nur von DUSTCON-
TROL und seinen autorisierten Werk-stätten repariert
werden, ansonsten erlischt der Garantie.
Garantie
Benennung Art. Nr
Vorlter 4080
Mikrolter 42136
Schlauch φ 125 mm 2420
Schalldämpfer 3228
Sonstiges Zubehör siehe Dustcontrol-Kata-
log.
Zubehör
Raum durch. Ausgetauschte Filter müssen in einem
verschlossenen Plastiksack verwahrt werden.
Kontrollieren Sie regelmässig ob das Stromkabel be-
schädigt ist.
Der Luftreiniger DC AirCube X2 muss mindestens ein-
mal pro Jahr kontrolliert und hinsichtlich seiner Funk-
tionstauglichkeit überprüft werden, da die Maschine im
Zusammenhang mit gesundheits-gefährdenen Materia-
lien verwendet wird.Teile mit Verschleisserscheinungen
müssen ausgetauscht werden. Gehen Sie niemals hin-
sichtlich Funktion und Lebensdauer der Maschine ein
Risiko ein. Verwenden Sie nur Originalteile.
Der Ventilator der Maschine benötigt keine War-
tung.

DC AirCube X2 - 15 Part No 9462
Problem Fehler Massnahme
Der Ventilator startet nicht. Netzkabel nicht Netzkabel anschliessen.
angeschlossen.
Die Maschine bläst Staub Das Filter oder die Filter austauschen.
aus. Dichtung ist defekt.
Maschine saugt schlecht. Verstopfter Filter Filterwechsel.
Die Maschine laeuft nur Kondensator defekt. Service bestellen.
auf einer Geschvindigkeit.
FEHLERSUCHE
DEUTSCH

DC AirCube X2 - 16 Part No 9462
CARACTÉRISTIQUES TECHNIQUES
Conditions de sécurité
Lisez toutes les instructions avant d´utiliser la
machine et mettez à l´abri ces instructions.
Attention!Pendant l´utilisation de machines éléctri-
ques, les précautions de sécurité de base devront tou-
jours être suivies pour réduire les risques de feu, les
décharges électriques et les blessures corporelles.
1. Zone de travail
Ne pas exposer la machine sous la pluie. Ne
pas l´utiliser dans des endroits humides, ou en
prsence de liquides ou gaz inflammables.
2. Surchaue
Ne laisser jamais la machine tourner en con-ti-
nue inutilement. Suivre toujours les règlemen-
tations particulières aux matières avec lesquel-
les vous travaillez: par exemple l´amiante. Ne
pas utiliser la machine pour des travaux non
con-forme à l´emploi normal de la machine.
3. Blessures corporelles
Ne jamais laisser la succion venir au contact
avec des parties du corps. Le fort effet de suc-
cion peut endommager les vaisseaux san-guins
de la peau. Ne pas réparer les composants
électriques soi-même, mais prendre une per-
sonne qualifièe. Des erreurs peuvent causer des
blessures. Lire attentivement toutes les précau-
tions d´usage.
4. Prendre soin du cordon èlectrique
Ne jamais tirer la machine par son cordon
électrique. Protéger le cordon contre les chocs
et les objets coupants. Vérifier régulièrement
l´état du cordon.
5. Mesure importante
Pendant le nettoyage et l´entretien sur la mach-
ine, le cordon électrique devra être débranché.
6. Entretien de la machine
Garder la machine propre et vérifier que le
flexible est entier, et que les joints sont restés
étanches. Garder les poignées sèches et libres
de toute huile et graisse.
7. Vérication de l´état de la machine
Avant toute utilisation de la machine, il devra
être vérifié avec précaution que la machine est
en bon état de marche. Si il y a des pièces en-
dommagées, celles-ci devront être réparées par
un centre de maintenance autorisé Dustcontrol.
8. Attention
Utiliser uniquement les accessoires et les
pièces détachées qui sont disponibles dans le
catalogue Dustcontrol. Si vous utilisez des
pièces défec-tueuses ou contrefaites (spéci-
alement les filtres), la machine pourrait rejeter
de la poussière nocive qui pourrait causer des
dommages corporels.
HxWxL 850x485x365 mm
Poids 30 kg
Entrée 2 x φ125 mm
Longueur exible (extra accessoires) 5-10 m (φ125)
Flux à l´entrée ouverte 800 m3/h
Dépression max 400 Pa
Puissance 240 V, 340 W
Degré de ltration,
microltre (DOP) > 99,97 %
EN 1822-1 HEPA 13
Niveau sonore */:
Vitesse basse 50 dB(A)
Vitesse élevé 70 dB(A)
*/ Niveau sonore à 1,6 m de hauteur et 1 m de distance en accord
avec la norme DIN 45635 Section 1 (4/84) dans un espace libre et
à ux maximum.

DC AirCube X2 - 17 Part No 9462
Description
L’épurateur d’air DC AirCube X2 est adapté pour
le nettoyage de l’air ambiant dans une zone de tra-
vail et aussi comme complément à l’extraction à la
source. L’air passe à travers un filtre d’entrée et un
microfiltre. Le microfiltre ou filtre HEPAsépare dans
son principe toutes les particules du courant d’air qui
passe à travers le filtre. Le filtre d’entrée sépare la
majorité des particules et de cette manière prolonge
la vie du microfiltre.
Si la capacité d’aspiration est réduite, le pré-fil-
tre devra être changé. Si la capacité d’aspiration
n’augmente pas après le changement du pré-filtre,
le microfiltre devra être changé.
Le ventilateur a deux vitesses permettant ainsi un
fonctionnement économique, par exemple la nuit.
Le DCAirCube X2peut aussiêtre utilisé pourenlever
l’air dans des zone de travail qui doivent être gardées
sous dépression, par la connextion d’un flexible 125
mm sur la sortie du ventilateur.
Connecter la machine à une source d’énergie adaptée
en accord avec les spécifications de la plaque de la
machine. Avec l’utilisation d’un cable électrique
d’extensionsur la machine, vérifier quela connextion
est imperméable à l’eau et que le câble d’extension
est de bonne qualité.
Fonctionnement
Si il y a un niveau sonore dérangeant, installer un
silencieux, part no 3228.
L’épurateur d’air DC AirCube X2 a 2 vitesses, ce
qui rend possible un fonctionnement économique,
par exemple durant la nuit.
FRANCAIS
,

DC AirCube X2 - 18 Part No 9462
Entretien
du câble et du contact, utiliser uniquement des pièces
imperméables.
Le DCAirCube X2 devra être testé et vérifié au moins
une fois par an ou plus fréquemment s’il est sujet d’une
utilisation intensive.
Parce que la machine peut être utilisée avec des substan-
ces dangereuses, la maintenance est vitale et les pièces
usagées devront être remplacées.
Pour ne pas compromettre le fonctionnement du
DCAirCube X2, utiliser uniquement de pièces déta-
chées d’origine.
Le ventilateur est libre de toute maintenance.
Pendant le nettoyage ou la maintenance sur la machine,
l’unité devra être arrêtée et déconnectée électrique-
ment.
Pour une utilisation normale, le pré-filtre devra être
changé toutes les 700 heures et le filtre HEPA toutes
les 2100 heures. Vérifier l’état du filtre HEPA lors du
changement du pré-filtre (
Tourner la surface “douce”
Tourner la surface “douce”
sur l’extérieur et la surface “dure” vers le filtre HEPA)
sur l’extérieur et la surface “dure” vers le filtre HEPA) et
puis vérifier l’efficacité d’aspiration de l’unité. Avec de
lourdes charges d’empoussièrement, la vie des filtres est
plus courte. Utiliser uniquement des pièces détachées
d’origine, tel le filtre 4080. Utiliser une protection
respiratoire appropriée et faîte l’opération dans une
pièce close. Le filtre usagé devra être enfermé dans un
sac plastique et détruit selon les normes locales.
Vérifier régulièrement que le câble électrique n’est pas
endommagé de quelque manière. Pour le remplacement
La période de garantie pour cette machine est de 2 ans,
pièces et main d´oeuvre hors pièces d´usure. La garantie
est valide à condition que la machine est utilisée dans
des conditions normales de travail, pour lesquelles elle
a été définie et si elle est convenablement entretenue.
Garantie
Description Part no
Pour ltre 4080
Microltre 42136
Flexible φ 125 mm 2420
Silencieux 3228
Autres accessoires, voir le catalogue Dustcon-
trol.
Accessoires
La maintenance accomplie par d´autres que Dust-
control ou que par un agent mandaté, annule au-
tomatiquement la garantie. Aucune autre garantie
express ou implicite n´est applicable.

DC AirCube X2 - 19 Part No 9462
FRANCAIS
Problèmes Causes Solutions
La machine refoule de la Le ltre est endommagé. Changer le ltre.
poussière.
La machine tourne unique- Le condenseur est Commander les pièces et
ment sur une vitesse. défectueux. remplacer.
Le rejet de la machine est Le ltre est plein. Changer le ltre.
mauvais.
Le ventilateur de démarre Pas de puissance. Vérier la source d’énergie et
pas. la connection.
Le condensateur est Appeler le Service
endommagé. Maintenance.
PROBLEMES ET INTERVENTIONS

DC AirCube X2 - 20 Part No 9462
Reservdelar Spare Parts Ersatzteile Pieces detachees
Svenska
English
Part no Description
40646 Terminal connector
42130 Protection grill
42132 Exhaust ange
42135 Fan unit
42147 Chassis
42151 Axle
42153 Plastic foot
4586 Switch, speed
4587 Condenser 250 V 6 μF
Part no Description
Art. nr. Benämning
40646 Kopplingsplint
42130 Insugsgaller
42132 Fästram (utblåsningsäns)
42135 Fläktenhet
42147 Chassi
42151 Axel
42153 Plastfot
4586 Strömomkopplare
Art. nr. Benämning
4587 Kondensator 250 V 6 μF
4588 Kondensator 400 V 4 μF
4811 Spännlås
4872 Hjul
4874 Strömbrytare
4877 Böjskydd
487810 Sladdställ
4879 Dragavlastare
9462 Instruktion DC AirCube X2
4588 Condenser 400 V 4 μF
4811 Fastening clip
4872 Wheel
4874 Switch, on/o
4877 Bend protector
487810 Cable standard
4879 Draw unloader
9462 User Instruction DC AirCube X2
ON
I
OFF
O
II
OFF
O
II
ON
I
42130
42132
42147
4874 4586 4811
42153
4587
4588
42151 4872
40646
4879 487810
4877
42135
9462
INSTRUKTION
INSTRUCTION
BETRIEBS-
ANLEITUNG
