Dustcontrol DC 2700c Installation instructions

DC 2700c, 1 Art nr 9126
model: DC 2700c
serial no:
instruktion
user instruction
Betriebsanleitung
gebruikers handleiding
manuel d’instruction

DC 2700c, 2 Art nr 9126
Dustcontrol reserves the right to change specifications without notice and is under no obligation to alter
previously delivered products. Dustcontrol is not responsible for errors or omissions in this catalogue.
Dustcontrol reserverar sig för tryckfel och produktförändringar
Keine Gewähr für Druckfehler. Produktänderungen vorbehalten.
Dustcontrol se réserve le droit de modifier les spécifications sans indication préalable et sans aucune
obligation de changer les produits déjà livrés. Dustcontrol n’est pas responsable des erreurs et omissions
faites dans ce livret.
Dustcontrol is niet aansprakelijk voor drukfouten in deze gebruikers handleiding of voor tussentijdse wij-
zigingen.
Dustcontrol behoudt zich het recht voor de specificaties van haar machines te wijzigen zonder voorafga-
ande aankondiging en is niet verplicht reeds geleverde machines hierop aan te passen.
Uitvoering en leveringsomvang kunnen plaatselijk afwijken.
Tillverkare/Manufactured by/Hersteller/Fabriqué par:
Dustcontrol AB
Kumla Gårdsväg 14
SE-145 63 Norsborg
Tel: + 46 8 531 940 00
Fax: + 46 8 531 703 05
Såld av/Sold by/Verkauft von/Vendu par:

DC 2700c, 3 Art nr 9126
Innehållsförteckning
Säkerhetsföreskrifter ___________ 4
Tekniska data _________________ 4
Funktionsbeskrivning___________ 5
Drift _________________________ 5
Service ______________________ 6
Tillbehör _____________________ 7
Garanti ______________________ 7
Felsökning ___________________ 7
Reservdelar________________24-26
CE-intyg __________________27-28
Dustcontrol Worldwide ________ 29
______________________________
SVENSKAENGLISHDEUTSCH
,
FRANCAIS
Contents
Safety Considerations __________ 8
Technical Data ________________ 8
Description ___________________ 9
Operation ____________________ 9
Service _____________________ 10
Accessories __________________ 11
Warranty ____________________ 11
Trouble Shooting _____________ 11
Spare Parts ________________24-26
CE-certicate ______________27-28
Dustcontrol Worldwide ________ 29
______________________________
Inhaltsverzeichnis
Sicherheitsvorschriften ________ 12
Technische Daten _____________ 12
Funktionsbeschreibung ________ 13
Betrieb _____________________ 13
Wartung ____________________ 14
Zubehör ____________________ 15
Garantie ____________________ 15
Fehlersuche _________________ 15
Ersatzteile _________________24-26
CE-Zertikat _______________27-28
Dustcontrol Worldwide ________ 29
______________________________
Sommaire
Conditions de sécurité _________ 16
Caractéristiques techniques ____ 16
Description _________________ 17
Fonctionnement______________ 17
Entretien ____________________ 18
Accessoires __________________ 19
Garantie ____________________ 19
Problèmes et interventions _____ 19
Pieces detachees ___________24-26
CE-certicat _______________27-28
Dustcontrol Worldwide ________ 29
______________________________
Inhoud
NEDERLANDS
Veiligheidsvoorschriften _______ 20
Technische gegevens__________ 20
Beschrijving _________________ 21
Bediening ___________________ 21
Service _____________________ 22
Accessoires __________________ 23
Garantie ____________________ 23
Probleemoplossingen _________ 23
Onderdelen________________24-26
CE-verklaring ______________27-28
Dustcontrol Wereldwijd ________ 29
______________________________

DC 2700c, 4 Art nr 9126
TEKNISKA DATA
HxBxL 990x420x400 mm
Vikt 14 kg
Inlopp φ50 mm
Uppsamlingssäck 11 l 500x550 mm
Slanglängd max 5 m
Flöde max 190 m3/h
Undertryck max 21 kPa
Eektuttag 1200 W
Finlter polyester, area 1,5 m2
Avskiljningsgrad
(DIN 24184/3) 99,9 %
Filteryta mikrolter (1,4 m2)
Avskiljningsgrad
mikrolter (DOP) > 99,97 %
Ljudnivå < 70 dB(A)
Säkerhetsföreskrifter
Läs följande säkerhetsinstruktion innan du startar
maskinen. Spara instruktionen.
Varning! Vid användandet av elektriska maskiner
ska grundläggande säkerhetsföreskrifter följas för
att minska risken för brand, elstöt eller person-
skada.
1. Arbetsmiljön
Utsätt inte maskinen för väta. Använd den ej i
fuktiga och våta utrymmen eller i närheten av
lättantändliga vätskor eller gaser.
2. Överbelastning
Låt inte maskinen gå helstrypt. Använd maski-
nen för avsett ändamål. Följ föreskrifterna för
det material som sugs, t ex asbest.
3. Kroppsskador
Låt aldrig sugpunkten komma i kontakt med
någon kroppsdel. Det starka undertrycket kan
skada hudens blodkärl. Försök aldrig att på
egen hand ändra elektriska kopplingar. Ett fel
kan medföra livsfara. Se också nedan under
varning.
4. Sladden
Dra aldrig maskinen med hjälp av sladden.
Utsätt inte sladden för värme eller skarpa
föremål. Kontrollera elkabeln regelbundet.
Maskinen får inte användas om kabeln eller
kontakten är skadad.
5. Viktig åtgärd
Vid rengöring och skötsel ska maskinen göras
strömlös genom avstängning och utdragning
av kontakten.
6. Omsorg
Håll maskinen ren och se till att sugslangen är
hel och att alla packningar är täta. Följ instruk-
tionerna. Håll bärhandtagen torra och fria från
olja och fett.
7. Kontroll
Kontrollera alltid att maskinen är oskadad
innan användandet av maskinen. Finns det
skador måste maskinen repareras av en auk-
toriserad serviceverkstad som är godkänd av
Dustcontrol.
8. Varning
Använd endast tillbehör och utbytesdelar som
finns i Dustcontrol´s katalog.
OBS! Vid användandet av felaktiga eller pirat-
delar (framförallt filter och plastsäckar) kan
maskinen läcka hälsofarligt damm med per-
sonskada som följd.
0 50 100 150 200 m3/h
kPa
Tryckalstring
och luftöde
20
15
10
5

DC 2700c, 5 Art nr 9126
SVENSKA
Maskinen är avsedd för uppsugning och avskiljning
av torrt ej lättantändligt damm. Maskinen uppfyller
kraven för avskiljning av hälsofarligt damm enligt
AFS Asbest, AFS Kvarts (mobila dammsugare).
DC 2700c är en liten men fullvärdig maskin från
Dustcontrol. Den är stabil, oöm och driftsäker. Den
passar till punktutsugning i många sammanhang.
Till exempel vid borrning, svetsning, slipning, per-
SVENSKA
Funktionsbeskrivning
Drift
Anslut maskinen till ett eluttag med
spänning enligt specifikationerna på
maskinens märkplåt. Vid skarvning av
elkabeln ska skarvsladden vara vat-
tenskyddad.
Filtren ska rensas 1-2 gånger om dagen
vid kontinuerlig användning.Aggrega-
tetska vara igång vidfilterrensning.Trä
denyttre änden av slangen överhandta-
get, så att maximalt undertryck skapas
i cyklonen. Öppna luckan på sidan 3-6
gånger. Luften rusar in i maskinen och
rensar filtret med pulsverkan.
Plastsäcken får endast bytas efter det
att filtren har rensats. Den ska bytas
när dammnivån ligger ca 5 cm under
gummiklaffen.

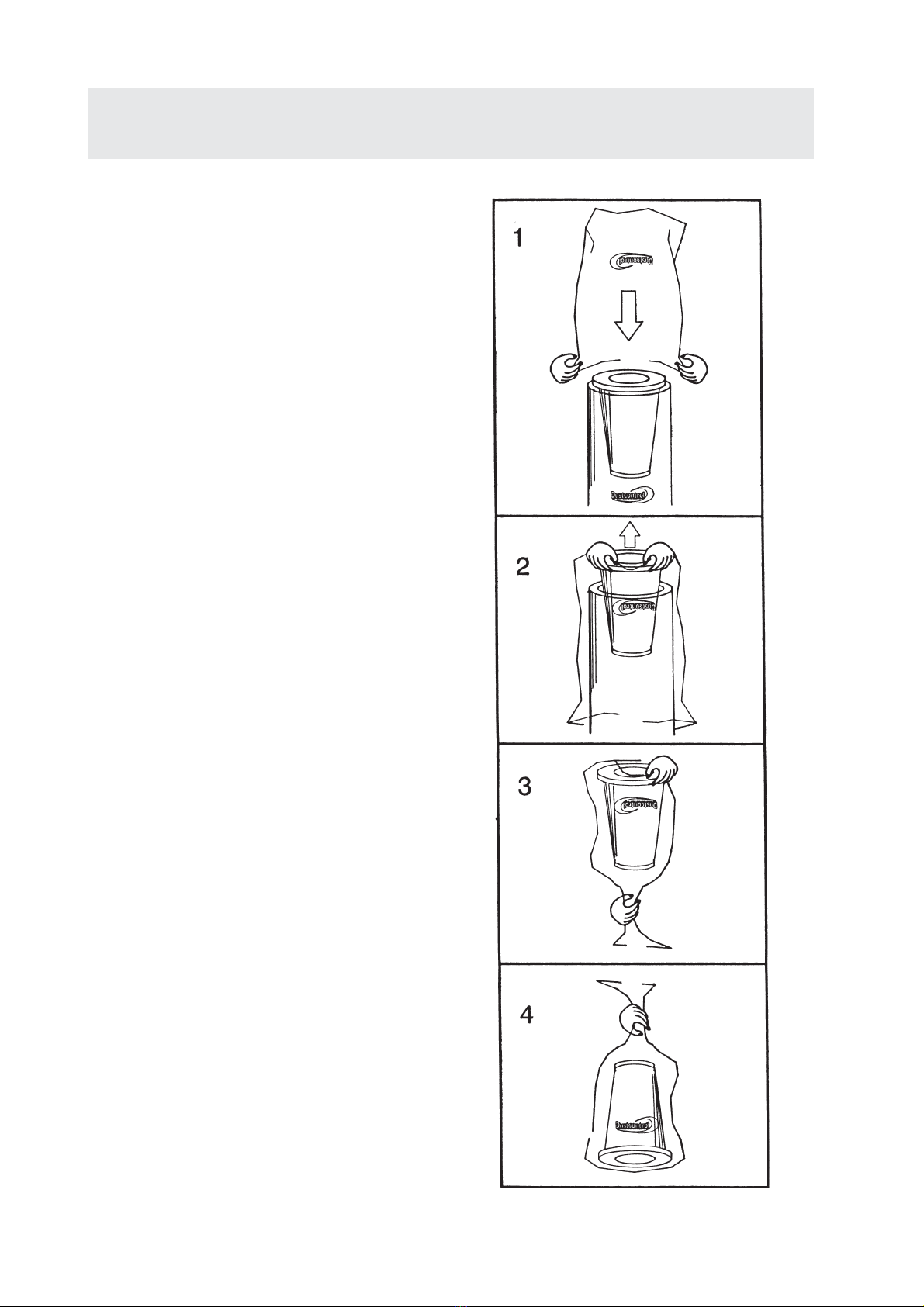

Plastsäcken måste förslutas efter att
den tagits av maskinen. Lämpligen
görs detta med säckens eget knytband.
sonlig sanering och städning.
Designen är ergonomisk och funktionell. Den låga
ljudnivån gör att DC 2700c kan användas i ljudkäns-
liga miljöer.
Glöm ej att knyta fast det nya knytbandet på den nya säcken innan säcken sätts fast på maskinen. Följ bild-
instruktionen enligt nedan.
Använd endast originalsäckar:
Plastsäck, standard Art Nr 4713
Plastsäck, asbest Art Nr 4890

DC 2700c, 6 Art nr 9126
Service
Vid rengöring och skötsel av maskinen ska man
stänga av maskinen och dra ur kontakten.
Finfiltretbör bytas minst en gångper år. Endast origi-
nalfilter får användas. Om maskinen har mikrofilter
ska det bytas efter ca 300 timmar. Använd skydds-
mask vid bytet och gör det i ett slutet rum. Utbytta
filter ska läggas i en plastsäck som försluts.
Filterbyte:
Lossa och lyft av motordelen. Lyft filtret rakt uppåt.
Trä vid behov en plastsäck över cyklonen för att
undvika att dammet i filtret sprids.
Vid filterbyte kontrollera packningen. En otät pack-
ning kan förorsaka utsläpp av hälsofarligt damm.
Använd aldrig gamla packningar eller piratfilter.
Maskinen får således inte användas för hälsofarligt
dammmed ett insatt piratfilter, även om detta ärtestat
och godkänt av någon testinstitution.
Kontrollera regelbundet att elkabeln inte är skadad.
DC 2700c ska funktionsprovas och ses över minst
en gång per år eftersom det är en maskin för hälso-
farligt material. Slitna delar måste bytas ut. Även-
tyra aldrig funktion och livslängd. Använd endast
originaldelar.
Maskinens fläkt är underhållsfri.

DC 2700c, 7 Art nr 9126
Problem Orsak Åtgärd
Motorn går inte. El ej ansluten. Anslut el.
Motorn stannar direkt Felaktig säkring. Byt till korrekt säkring.
efter start.
Motorn går men maskinen Sugslangen inte ansluten. Anslut slangen.
suger inte. Stopp i slangen. Vänd slangen eller rensa.
Cyklonen saknar plastsäck. Sätt dit plastsäck.
Motorn går men maskinen Hål på sugslangen. Byt slang.
suger dåligt. Igensatt lter. Rensa eller byt.
Sugslangen för lång Byt slang.
eller smal.
Slangen delvis igensatt. Vänd slangen eller rensa.
Maskinens topp dåligt Justera monteringen.
monterad.
Stoft har fastnat i cyklonen. Ta bort toppen och rensa
cyklonen.
Maskinen blåser ut damm. Filtret har lossnat eller Kontrollera och byt vid behov.
gått sönder.
Onormalt ljud från maskinen. Beställ service.
FELSÖKNING
Garantitiden är två år och avser fabrikationsfel.
Garantin gäller under förutsättning att maskinen an-
vänds på normalt sätt och får den service som krävs.
Normalt slitage ersätts inte.
Garanti
Reparationer ska utföras av DustcontrolAB eller av
personer som godkänts av Dustcontrol AB. I annat
fall förverkas garantin.
Övriga tillbehör, se Dustcontrols katalog.
Tillbehör
Benämning Art nr
Plastsäck, standard 4713
Plastsäck, asbest 4890
Finlter, cellulosa med
integrerat lterskydd 42029
Finlter, polyester med
integrerat lterskydd 42028
Mikrolter 42027
SVENSKA

DC 2700c, 8 Art nr 9126
Safety Considerations
Read all instructions before attempting to operate
this machine and save these instructions.
Warning! When using electric machines, basic
safety precuations should always be followed to
reduce the risk of fire, electric shock and personal
injury, including the following:
1. Work area environment
Don´t expose the machine for rain. Don´t use
it in damp or wet locations or in presence of
flammable liquids or gases.
2. Overload
Never let the machine operate fully throttled.
Always follow the regulations pertinent to the
material you are working with ie asbestos.
Don´t use the machine for purposes that it isn´t
intended for.
3. Body injuries
Never let the suction come in contact with
parts of the body. The strong suction effect can
hurt the blood-vessels in the skin. Don´t repair
the electric components yourself, get some-
body qualified. Faults may cause injury. See
also below under warnings.
4. Don´t abuse cord
Never pull the machine by cord. Keep cord
from heat and sharp edges. Check the electric
cable regularly if damage.
5. Important measure
With cleaning and maintenance on the mach-
ine, the power cable should be dis-connected
from the supply.
6. Maintain the machine with care
Keep machine clean and check that the hose
is entired and that all gaskets are tight. Follow
instructions. Keep handles dry and free from
oil and grease.
7. Checking of damage
Before futher use of the machine it should be
carefully checked that the machine is unda-
maged. If there are any damaged parts these
should be repaired by of a Dustcontrol authori-
zed service center.
8. Warning
Use only accessories and replacable parts
which are available in Dustcontrol catalogue.
TECHNICAL DATA
HxWxL 990x420x400 mm
Weight 14 kg
Inlet φ50 mm
Hose length 5 m
Collecting sack, 11 l 500x550 mm
Flow, max 190 m3/h
Neg. pressure, max 21 kPa
Power consumption 1200 W, 220V/110V
Fine lter polyester, area 1.5 m2
Degree of separation
(DIN 24184/3) 99,9 %
Filter area, microlter (1.4 m2)
Degree of separation,
microlter (DOP) > 99,97 %
Sound level < 70 dB(A)
0 50 100 150 200 m3/h
kPa
Vacuum producer
capacity
20
15
10
5

DC 2700c, 9 Art nr 9126
ENGLISH
Description
The machine should be used for suction and separa-
tionof dried not inflammabledust.The machine fulfil
the demands for separation of unhealthy dust.
The DC 2700c is, despite it’s compact size, a full
capacity Dustcontrol machine. It is stable, tough and
reliable and particularly suited to spot extraction in
many different applications ie: welding, grinding,
sanding and cleanup with the 38 mm program.
Dust separation is in any case as efficient as with the
larger Dustcontrol machines.
The design is ergonomic and appealing. With a very
low sound level of 70 dB(A) at 1m distance, the
DC 2700c is suitable for use in areas which are sen-
sitive to noise. The direct drive two stage high pres-
sure fan is integrated into the units top. The 1200W
capacity fan is double insulated for higher safety.
Operation
Connect the unit to a suitable power
source, note requirements on the ID
plate. If an extension cord is to be used,
only waterproof cords are acceptable.
The filter is genereally cleaned once or
twice daily during normal continuous
operation.The unit mustbe in operation
to perform filter cleaning. Slip the hose
end over the handle so that maximum
pressure is created in the cyclone.
Open the port on the side o the unit
three to six times. This reverse pulse
of air cleans the filter.
The plastic sack should be changed
only after filter cleaning is done and
when the collected material level is
about 5 cm under the foot valve.
The collection sack must be tied off when it is removed from the unit. This is most easily done with the
sacks own tie strap. Be sure to put on a new strap before installing a new collection sack. Follow the
instructions below.
Use only original Dustcontrol spare parts.

DC 2700c, 10 Art nr 9126
Service
During cleaning and service of the unit, the unit
should be disconnected from the power supply.
The fine filter should be changed at least once per
year. Use only original parts for replacement. If
the unit is equipped with a HEPA filter, this filter
should be changed every 300 working hours. Use
breathing protection and perform this operation in
a contained area. The used filter should be placed
in containment and disposed of in the proper and
prescribed method.
Filter change:
Remove the motor head. Lift the filter straight up out
of the cyclone. When required, a plastic sack can be
placed over the cyclone for dust-free filter change.
The filter is lifted directly into the sack.
During the filter change, check the filter gasket. A
damaged gasket can allow the release of hazardous
dust.Never useold gaskets orafter-marketfilters.Use
only genuine Dustcontrol spare parts to maintain the
unit for use on hazardous dusts.
Check regularly that the electrical cable is not dama-
ged. The DC 2700c should be performance tested
at least once per year because it may be used with
hazardous materials. Worn parts must be replaced.
The vacuum motor is maintenance free.
