Dustcontrol DC 2800c/Auto Installation instructions

serial no:
DC 2800c/Auto
instruktion
user instruction
Betriebsanleitung
manuel d’instruction
gebruikers handleiding
manual
käyttöohje
brukermanual
Part No 94112/94116

DC 2800c/Auto, 2 Part No 94112/94116
2009-09-02
Dustcontrol reserves the right to change specifications without notice and is under no obligation to alter previously
delivered products. Dustcontrol is not responsible for errors or omissions in this catalogue.
Dustcontrol reserverar sig för tryckfel och produktförändringar
Keine Gewähr für Druckfehler. Produktänderungen vorbehalten.
Dustcontrol se réserve le droit de modifier les spécifications sans indication préalable et sans aucune obligation de chan-
ger les produits déjà livrés. Dustcontrol n’est pas responsable des erreurs et omissions faites dans ce livret.
Dustcontrol is niet aansprakelijk voor drukfouten in deze gebruikers handleiding of voor tussentijdse wi-
jzigingen. Dustcontrol behoudt zich het recht voor de specificaties van haar machines te wijzigen zonder
voorafgaande aankondiging en is niet verplicht reeds geleverde machines hierop aan te passen. Uitvoering en
leveringsomvang kunnen plaatselijk afwijken.
Tillverkare/Manufactured by/Hersteller/Fabriqué par/
Gefabriceerd door/Fabricado por:
Dustcontrol AB
Boc 3088, Kumla Gårdsväg 14
SE-145 03 Norsborg
Tel: + 46 8 531 940 00
Fax: + 46 8 531 703 05
[email protected]
www.dustcontrol.com
Såld av/Sold by/Verkauft von/Vendu par/Vendido por:
Dustcontrol se reserva el derecho de cambiar las especificaciones sin notificarlo, no teniendo obligaciones de modificar
los productos previamente suministrados. Dustcontrol no es responsable por errores u omisiones en este catálogo.
Dustcontrol varaa oikeuden painovirheisiin tai tuotemuutoksiin.
Dustcontrol reserverer seg for trykkfeil og produktforandringer.

DC 2800c/Auto, 3 Part No 94112/94116
Innehållsförteckning
Säkerhetsföreskrifter____________ 5
Tekniska data _________________ 5
Funktionsbeskrivning ___________ 6
Drift _________________________ 6
Service_______________________ 7
Tillbehör _____________________ 8
Garanti_______________________ 8
Felsökning____________________ 8
Reservdelar ________________37-40
CE-intyg___________________41-43
Dustcontrol Worldwide ________ 44
Monteringsanvisning __________ 45
SVENSKAENGLISHDEUTSCH
,
FRANCAIS
Contents
Safety Considerations___________ 9
Technical Data_________________ 9
Description __________________ 10
Operation ___________________ 10
Service______________________ 11
Accessories __________________ 12
Warranty ____________________ 12
Trouble Shooting _____________ 12
Spare Parts ________________37-40
CE-certicate_______________41-43
Dustcontrol Worldwide ________ 44
Assembly____________________ 45
Inhaltsverzeichnis
Sicherheitsvorschriften_________ 13
Technische Daten _____________ 13
Funktionsbeschreibung ________ 14
Betrieb______________________ 14
Wartung ____________________ 15
Zubehör ____________________ 16
Garantie_____________________ 16
Fehlersuche__________________ 16
Ersatzteile _________________37-40
CE-Zertikat _______________41-43
Dustcontrol Worldwide ________ 44
Montage ____________________ 45
Sommaire
Conditions de sécurité _________ 17
Caractéristiques techniques _____ 17
Description __________________ 18
Fonctionnement______________ 18
Entretien ____________________ 19
Accessoires __________________ 20
Garantie_____________________ 20
Problèmes et interventions _____ 20
Pieces detachees____________37-40
CE-certicat________________41-43
Dustcontrol Worldwide ________ 44
Montage ____________________ 45
Inhoud
NEDERLANDS
Veiligheidsvoorschriften________ 21
Technische gegevens __________ 21
Beschrijving _________________ 22
Bediening ___________________ 22
Service______________________ 23
Accessoires __________________ 24
Garantie_____________________ 24
Probleemoplossingen__________ 24
Onderdelen________________37-40
CE-verklaring_______________41-43
Dustcontrol Wereldwijd ________ 44
Assemblage _________________ 45

DC 2800c/Auto, 4 Part No 94112/94116
2009-09-02
Contenido
Consideraciones de seguridad ___ 25
Datos técnicos________________ 25
Descripción __________________ 26
Funcionamiento ______________ 26
Mantenimiento _______________ 27
Accesorios ___________________ 28
Garantía_____________________ 28
Detección de averías___________ 28
Recambios_________________37-40
Certicado CE ______________ 41-43
Dustcontrol en el Mundo _______ 44
Montaje_____________________ 45
ESPAÑOL
Sisällysluettelo
turvallisuusohjeet _____________ 29
tekniset tiedot________________ 29
käyttöohjeet _________________ 30
käyttö ______________________ 30
huolto ______________________ 31
tarvikkeet ___________________ 32
takuu _______________________ 32
vianetsintä___________________ 32
varaosat___________________37-40
CE-todistus ________________41-43
SUOMI
Innholdsfortegnelse
Sikkerhetsforskrifter _________ 33
Tekniske data ________________ 33
Funksjonsbeskrivelse __________ 34
Brukerveiledning _____________ 34
Service______________________ 35
Tilbehør_____________________ 36
Garanti______________________ 36
Feilsøking ___________________ 36
Reservedeler _______________37-40
CE-sertikat________________41-43
Dustcontrol Worldwide ________ 44
Monteringsbeskrivelse _________ 45
NORSK

DC 2800c/Auto, 5 Part No 94112/94116
SVENSKA
TEKNISKA DATA
HxBxL 1070x420x510 mm
Vikt 14 kg
Inlopp Ø 50 mm
Uppsamlingssäck 20 l
Slanglängd max 5 m
Flöde max 190 m3/h
Undertryck max 24 kPa
Eektuttag vakuumalstrare 1400 W
Auto: Eekt anslutet verktyg */min200 W
max 230 V/10 A: 1200 W
230 V/16 A: 2200 W
120 V/20 A: 1200 W
Finlter polyester, area 1,5 m2
Avskiljningsgrad,
(EN 60335-2-69, Klass M) 99,9 %
Filteryta mikrolter H13 0,85 m2
Avskiljningsgrad mikrolter
(EN 1822-1) HEPA H13
(EN 60335-2-69, Klass H) 99,995 %
Ljudnivå < 68 dB(A)
Säkerhetsföreskrifter
Läs följande säkerhetsinstruktion innan du startar maski-
nen. Spara instruktionen.
Varning! Vid användandet av elektriska maskiner ska
grundläggande säkerhetsföreskrifter följas för att minska
risken för brand, elstöt eller personskada.
1. Arbetsmiljön
Utsätt inte maskinen för väta. Använd den ej i fuk-
tiga och våta utrymmen eller i närheten av lättan-
tändliga vätskor eller gaser.
2. Överbelastning
Låt inte maskinen gå helstrypt. Använd maskinen
för avsett ändamål. Följ föreskrifterna för det mate-
rial som sugs, t ex asbest.
3. Kroppsskador
Låt aldrig sugpunkten komma i kontakt med någon
kroppsdel. Det starka undertrycket kan skada hu-
dens blodkärl. Försök aldrig att på egen hand ändra
elektriska kopplingar. Ett fel kan medföra livsfara. Se
också nedan under varning.
4. Sladden
Dra aldrig maskinen med hjälp av sladden. Utsätt
inte sladden för värme eller skarpa föremål. Kontrol-
lera elkabeln regelbundet. Maskinen får inte använ-
das om kabeln eller kontakten är skadad.
5. Viktig åtgärd
Vid rengöring och skötsel ska maskinen göras ström-
lös genom avstängning och utdragning av kontakten.
6. Omsorg
Håll maskinen ren och se till att sugslangen är hel
och att alla packningar är täta. Följ instruktionerna.
Håll bärhandtagen torra och fria från olja och fett.
7. Kontroll
Kontrollera alltid att maskinen är oskadad innan
användandet av maskinen. Finns det skador måste
maskinen repareras av en auktoriserad serviceverk-
stad som är godkänd av Dustcontrol.
8. Varning
Använd endast tillbehör och utbytesdelar som finns i
Dustcontrol´s katalog.
OBS! Vid användandet av felaktiga eller piratdelar
(framförallt filter och plastsäckar) kan maskinen
läcka hälsofarligt damm med personskada som följd.

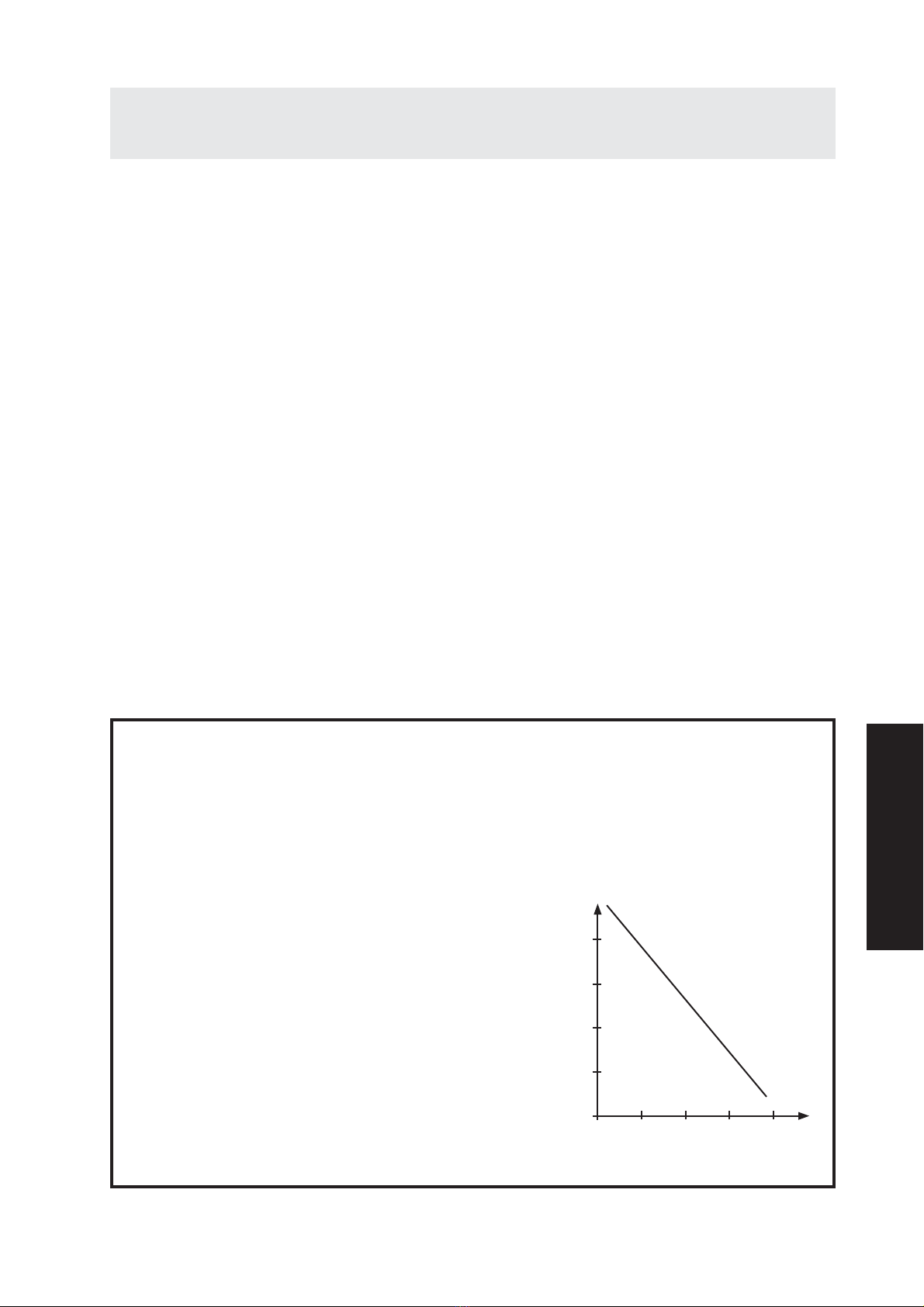

0 50 100 150 200 m3/h
kPa
Tryckalstring
och luftöde
20
15
10
5
*/ Kontrollera alltid mot lokala bestämmelser.

DC 2800c/Auto, 6 Part No 94112/94116
2009-09-02
Funktionsbeskrivning
Drift
Anslut maskinen till ett el-uttag med spän-
ning enligt specifikationerna på maskinens
märkplåt. Vid skarvning av elkabeln ska
skarvsladden vara vattenskyddad.
Auto: Anslut elektriskt verktyg till uttaget
på maskinen. Ställ omkopplaren i läge
AUTO. Maskinen startar sedan automa-
tiskt när verktyget startas.
Man: För manuell start av suget, sätt om-
kopplaren i läge MAN.
DC 2800c/Auto har en filterindikations-
lampa som lyser när filtret behöver rensas
eller bytas. Filtren ska rensas 1-2 gånger
om dagen vid kontinuerlig användning.
Aggregatet ska vara igång vid filterrens-
ning. Lossa slangen från sugröret och
Maskinen är avsedd för uppsugning och avskiljning av
torrt damm. Maskinen uppfyller kraven för avskiljning av
hälsofarligt damm enligt AFS Asbest, AFS Kvarts (mobila
dammsugare).
DC 2800c/Auto är en liten men fullvärdig maskin från
Dustcontrol. Den är stabil, oöm och driftsäker. Den passar
till punktutsugning i många sammanhang.
Till exempel vid borrning, svetsning, slipning, personlig
sanering och städning.
Designen är ergonomisk och funktionell. Den låga ljudni-
vån gör att DC 2800c/Auto kan användas i ljudkänsliga
miljöer.
tryck in plasthylsan mot den svarta stoppklacken på utblåsningskanalen, så att maximalt undertryck skapas i cyklonen.
Öppna luckan på sidan 3–6 gånger. Luften rusar in i maskinen och rensar filtret med pulsverkan.
Plastsäcken får endast bytas efter det att filtren har rensats. Den ska bytas när dammnivån ligger ca 5 cm under gum-
miklaffen. Plastsäcken måste förslutas efter att den tagits av maskinen. Använd endast originalsäckar:
Plastsäck, standard Art Nr 4814
Plastsäck, asbest Art Nr 4890

DC 2800c/Auto, 7 Part No 94112/94116
Service
Vid rengöring och skötsel av maskinen ska man stänga av
maskinen och dra ur kontakten.
Finfiltret bör bytas minst en gång per år. Endast original-
filter får användas. Om maskinen har mikrofilter ska det
bytas efter ca 300 timmar. Använd skyddsmask vid bytet
och gör det i ett slutet rum. Utbytta filter ska läggas i en
plastsäck som försluts.
Filterbyte:
Lossa och lyft av motordelen. Lyft filtret rakt uppåt. Trä
vid behov en plastsäck över cyklonen för att undvika att
dammet i filtret sprids.
Vid filterbyte kontrollera packningen. En otät packning
kan förorsaka utsläpp av hälsofarligt damm. Använd
aldrig gamla packningar eller piratfilter. Maskinen får
således inte användas för hälsofarligt damm med ett insatt
piratfilter, även om detta är testat och godkänt av någon
testinstitution.
Kontrollera regelbundet att elkabeln inte är skadad.
DC 2800c/Auto ska funktionsprovas och ses över minst en
gång per år eftersom det är en maskin för hälsofarligt mate-
rial. Slitna delar måste bytas ut. Äventyra aldrig funktion
och livslängd. Använd endast originaldelar.
Byte av mikrofilter:
5.
1. 2. 3.
4. 6.
7.
PSSSS
Part No. 42027
SVENSKA
För fläktmotorer är den typiska livslängden för originalbor-
star 600-700 timmar. De kan sedan bytas eller kompletteras.
För det andra borstpaketet är livslängden ca 400 timmar
och för det tredje borstpaketet ca 300 timmar. Efter detta
är kollektorn utsliten och motorn behöver bytas.

DC 2800c/Auto, 8 Part No 94112/94116
2009-09-02
FELSÖKNING
Garantitiden är två år och avser fabrikationsfel. Garantin
gäller under förutsättning att maskinen används på normalt
sätt och får den service som krävs. Normalt slitage ersätts
inte.
Garanti
Reparationer ska utföras av Dustcontrol AB eller av personer
som godkänts av Dustcontrol AB. I annat fall förverkas
garantin.
Övriga tillbehör, se Dustcontrols katalog.
Tillbehör
Benämning Art nr
Plastsäck, standard 4814
Plastsäck, asbest 4890
Finlter, cellulosa med
integrerat lterskydd 42029
Finlter, polyester med
integrerat lterskydd 42028
Mikrolter 42027
Problem Orsak Åtgärd
Motorn går inte. El ej ansluten. Anslut el.
Motorn stannar direkt Felaktig säkring. Byt till korrekt säkring.
efter start.
Motorn går men maskinen Sugslangen inte ansluten. Anslut slangen.
suger inte. Stopp i slangen. Vänd slangen eller rensa.
Cyklonen saknar plastsäck. Sätt dit plastsäck.
Motorn går men maskinen Hål på sugslangen. Byt slang.
suger dåligt. Igensatt lter. Rensa eller byt.
Sugslangen för lång Byt slang.
eller smal.
Slangen delvis igensatt. Vänd slangen eller rensa.
Maskinens topp dåligt Justera monteringen.
monterad.
Stoft har fastnat i cyklonen. Ta bort toppen och rensa
cyklonen.
Maskinen blåser ut damm. Filtret har lossnat eller Kontrollera och byt vid behov.
gått sönder.
Onormalt ljud från maskinen. Beställ service.

DC 2800c/Auto, 9 Part No 94112/94116
ENGLISH
Safety Considerations
Read all instructions before attempting to operate this
machine and save these instructions.
Warning! When using electric machines, basic safety
precuations should always be followed to reduce the
risk of fire, electric shock and personal injury, including
the following:
1. Work area environment
Don´t expose the machine for rain. Don´t use it in
damp or wet locations or in presence of flammable
liquids or gases.
2. Overload
Never let the machine operate fully throttled. Always
follow the regulations pertinent to the
material you are working with ie asbestos. Don´t use
the machine for purposes that it isn´t
intended for.
3. Body injuries
Never let the suction come in contact with parts of
the body. e strong suction effect can
hurt the blood-vessels in the skin. Don´t repair the
electric components yourself, get some-body quali-
fied. Faults may cause injury. See also below under
warnings.
4. Don´t abuse cord
Never pull the machine by cord. Keep cord from
heat and sharp edges. Check the electric cable regu-
larly if damage.
5. Important measure
With cleaning and maintenance on the machine,
the power cable should be dis-connected from the
supply.
6. Maintain the machine with care
Keep machine clean and check that the hose is enti-
red and that all gaskets are tight. Follow instructions.
Keep handles dry and free from oil and grease.
7. Checking of damage
Before futher use of the machine it should be care-
fully checked that the machine is unda-maged. If
there are any damaged parts these should be repaired
by of a Dustcontrol authori-zed service center.
8. Warning
Use only accessories and replacable parts which are
available in Dustcontrol catalogue.
TECHNICAL DATA
HxWxL 1070x420x510 mm
Weight 14 kg
Inlet Ø 50 mm
Hose length 5 m
Collecting sack 20 l
Flow, max 190 m3/h
Neg. pressure, 115/230 V, max 21/24 kPa
Power consumption vacuum producers 1200/1400 W
115/230 V
Auto: Power consumption connected tool */ min 200 W
max 230 V/10 A: 1200 W
230 V/16 A: 2200 W
120 V/20 A: 1200 W
Fine lter polyester, area 1.5 m2
Degree of separation
(EN 60335-2-69, Class M) 99.9 %
Filter area, microlter H13 0.85 m2
Degree of separation, microlter
(EN 1822-1) HEPA H13
(EN 60335-2-69, Class H) 99.995 %
Sound level < 68 dB(A)
0 50 100 150 200 m3/h
kPa
Vacuum producer
capacity
20
15
10
5
1200 W
1400 W
*/ Always check with local regulations.

DC 2800c/Auto, 10 Part No 94112/94116
2009-09-02
Description
e machine should be used for suction and separation of
dried dust. e machine fulfil the demands for separation
of unhealthy dust.
e DC 2800c/Auto is, despite it’s compact size, a full
capacity Dustcontrol machine. It is stable, tough and
reliable and particularly suited to spot extraction in many
different applications ie: welding, grinding, sanding and
cleanup with the 38 mm program. Dust separation is
in any case as efficient as with the larger Dustcontrol
machines.
e design is ergonomic and appealing. With a very low
sound level of 70 dB(A) at 1 m distance, the
DC 2800c/Auto is suitable for use in areas which are sen-
sitive to noise. e direct drive two stage high pressure
fan is integrated into the units top. e 1200 /1400 W
capacity fan is double insulated for higher safety.
Operation
Connect the unit to a suitable power
source, note requirements on the ID plate.
If an extension cord is to be used, only
waterproof cords are acceptable.
Auto: Connect the subject electric tool to
the electrical outlet on unit. Set the selec-
tor switch to the AUTO position. e unit
will start automatically when the subject
tool is started.
Man: For manual start of the unit, set the
selector switch to the MAN position.
e DC 2800c/Auto is equipped with a fil-
ter indication lamp that indicates when the
filter needs cleaning or changing. e filter
is generally cleaned once or twice daily
during normal continuous operation. e
unit must be in operation to perform filter cleaning. Loose the tube from the suction pipe and press the plastic
cage against the black stop head on the exhaust channel so that maximum pressure is created in the cyclone.
Open the port on the side of the unit three to six times. is reverse pulse of air cleans the filter.
e plastic sack should be changed only after filter cleaning is done and when the collected material level is about
5 cm under the foot valve.
Use only original Dustcontrol spare parts.

DC 2800c /Auto, 11 Par t No 94112/9 4116
Service
During cleaning and service of the unit, the unit should be
disconnected from the power supply.
e fine filter should be changed at least once per year. Use
only original parts for replacement. If the unit is equipped
with a HEPA filter, this filter should be changed every 300
working hours. Use breathing protection and perform this
operation in a contained area. e used filter should be
placed in containment and disposed of in the proper and
prescribed method.
Filter change:
Remove the motor head. Lift the filter straight up out of the
cyclone. When required, a plastic sack can be placed over
the cyclone for dust-free filter change. e filter is lifted
directly into the sack.
During the filter change, check the filter gasket. A dam-
aged gasket can allow the release of hazardous dust. Never
use old gaskets or after-market filters. Use only genuine
Dustcontrol spare parts to maintain the unit for use on
hazardous dusts.
Check regularly that the electrical cable is not damaged. e
DC 2800c/Auto should be performance tested at least once
per year because it may be used with hazardous materials.
Worn parts must be replaced.
Filterchange HEPA filter:
5.
1.
2. 3.
4.
6.
7.
PSSSS
Part No. 42027
ENGLISH
For vacuum motor the typical average life of the ori-
ginal brushes is 600 - 700 hours. ey can then be
exchanged or complete motor/fan replaced. For 2nd
brush set life is ca. 400 hours and for 3rd brush set ca.
300 hours. After that the commutator is worn out and
the motor needs to be replaced.

DC 2800c/Auto, 12 Part No 94112/94116
2009-09-02
Problem Fault Solution
Motor will not start. Machine not connected. Make sure connection.
The motor stops directly Incorrect fuse. Change to correct circuit.
after starting.
Fan runs but no suction. Hose not connected. Connect the hose.
Hose plugged. Find and remove block.
No plastic sack on the Mount the correct sack.
cyclone.
Fan runs but poor suction. Hole in the hose. Change or repair hose.
Plugged lter. Clean or change lter.
Hose too long or too small. Change the hose.
Hose is kinked. Check and free.
Machine top is mounted Adjust the mounting.
incorrectly.
Dust is packed in the Take o the top and clean
cyclone. out.
Machine blows dust. Filter is perforated or has Check the lters and change
come loose. if necessary.
Abnormal sound from Order service.
machine.
TROUBLE SHOOTING
Warranty
e warranty period for this machine is two years and cov-
ers manufacturers faults. e warranty is valid under the
condition that the machine is used under normal conditions
on the task for which it was designed and is maintained
properly.
Normal wear is not covered by this warranty. Service per-
formed by other than Dustcontrol or its authorized agent
voids automatically the warranty. No other warranty express
or implied is applicable.
Description Part no
Plastic sack, standard 4814
Fine lter, cellulosa with
integrated lter cover 42029
Fine lter, polyester with
integrated lter cover 42028
Microlter 42027
Other accessories, see Dustcontrol catalogue.
Accessories

DC 2800c/Auto, 13 Part No 94112/94116
DEUTSCH
Sicherheitsvorschriften
TECHNISCHE DATEN
HxBxL 1070x420x510 mm
Gewicht 14 kg
Einlass Ø 50 mm
Plastiksack 20 l
Schlauchlänge, max 5 m
Luftmenge, max 190 m3/h
Unterdruck, 230 V, max 24 kPa
Motorleistung 230 V 1400 W
Auto: Leistung des angeschlossenen Werkzeuges */ min 200 W
max 230 V/10 A: 1200 W
230 V/16 A: 2200 W
120 V/20 A: 1200
Feinlter, Polyester 1,5 m2
Abscheidegrad (EN 60335-2-69, M) 99,9%
Mikrolter H13 0,85 m2
Abscheidegrad Mikrolter 99,995%
(EN 1822-1) HEPA H13
(EN 60335-2-69, Class H) 99,995%
Geräuschpegel < 68 dB(A)
*/ Beachten Sie bitte immer die örtlichen Gegebenheiten.
Druckerzeugung und
Luftmenge
0 50 100 150 200 m3/h
kPa
20
15
10
5
Lesen und beachten Sie diese Hinweise, bevor Sie die
Maschine benutzen.
Achtung! Beim Gebrauch von elektrischen Maschinen
sind zum Schutz gegen elektrischen Schlag, Verletzungs-
und Brandgefahr folgende grundsätzlichen Sicherheits-
maß nahmen zu beachten.
1. Berücksichtigen Sie die Umgebungs-einflüsse
Setzen Sie die Maschine nicht dem Regen aus.
Benützen Sie diese elektrische Maschine nicht in
feuchter oder nasser Umgebung. Benützen Sie diese
nicht in der Nähe von brennbaren Flüssigkeiten oder
Gasen.
2. Überlastung der Maschine
Lassen Sie nie die Maschine völlig gedrosselt laufen.
Verwenden Sie die Maschine nur für Arbei-ten für
die sie bestimmt ist. Befolgen Sie die Vorschriften
zur Handhabung des abgesaugten Materials, wie
etwa Asbest.
3. Verletzungsgefahr
Vermeiden Sie Körperkontakt mit den Saugdüsen.
Die kräftige Saugwirkung kann die Blutgefässe der
Haut verletzen. Nehmen Sie niemals selbst Eingriffe
an den elektrischen Teilen vor. Ein Fehler kann
lebensgefärhlich sein.
4. Schützen Sie das Kabel
Ziehen Sie die Maschine nicht am Kabel. Schüt-
zen Sie das Kabel vor Hitze und scharfen Kanten.
Kontrollieren Sie regelmäßig das Netzkabel. Die
Maschine darf nicht verwendet werden, wenn Kabel
oder Stecker beschädigt sind.
5. Wichtiger Hinweis
Zum Reinigen und Warten der Maschine Haupt-
schalter ausschalten und Netzstecker ziehen.
6. Pflegen Sie die Maschine mit Sorgfalt
Halten Sie die Maschine sauber und sehen Sie
zu, dass der Saugschlauch intakt ist und dass alle
Dichtungen dicht sind. Befolgen Sie die Wartungs-
vorschrif-ten. Halten Sie die Traggriffe trocken und
frei von Öl und Fett.
7. Kontrolle von Beschädigungen
Vor jeder Inbetriebnahme die Maschine auf Beschä-
digungen überprüfen. Gibt es Beschädigungen muss
die Maschine von einer von Dustcontrol autorisier-
ten Kundendienstwerkstatt repariert werden.
8. Achtung
Benützen Sie nur Zubehör und Ersatzteile die im
Dustcontrol Katalog erhältlich sind. Beim Einsatz
von fehlerhaften Teilen oder Piratteilen (vor allem
Filter und Plastiksäcke) kann aus der Maschine
gesundheitsgefährlicher Staub austreten.
1400 W

DC 2800c/Auto, 14 Part No 94112/94116
2009-09-02
Funktionsbeschreibung
Das Gerät ist geeignet zur Beseitigung trockener, kreb-
serzeugender Stäube der Gruppen II und III (GefStoffV.
Anh.II, Nr.1.1 (1) mit Rückführung der Reinluft in den
Arbeitsraum.
Der DC 2800c/Auto ist ein robustes, elektrisch betrie-
benes Staubsaugaggregat und eignet sich zur Punkt-
absaugung z.B beim bohren, Schweißen, schleifen sowie
Reinigungsarbeiten in der Industrie. Die Gestaltung ist
ergonomisch und ansprechend.
Der nach DIN 45635 Teil 1 (4/84) in 1 m Abstand von
der Maschinenoberfläche im Freifeld bei maximalem
Volumenstrom gemessene Messflächen-Schalldruckpegel
betrug 70 dB(A).
Betrieb
Schließen Sie die DC 2800c/Auto ent-
sprechend der auf dem Typenschild ange-
gebenen Versorgungsspannung (230V 10A)
an. Bei Anschluss eines Verlängerungskabels,
muss die Kupplung spritzwassergeschuetz
sein.
Auto: Schließen Sie ein elektrisch betrie-
benes Handwerkzeug an den Anschluss der
Maschine an. Schalten sie den Umschalter
auf AUTO. Die Maschine startet damit
automatisch, sobald das Handwerkzeug in
Betrieb genommen wird.
Man: Für manuellen Start stellen sie den
Schalter auf MAN.
Der DC 2800c/Auto ist mit einer Filterindi-
kationslampe versehen die anzeigt wann der
Filter gereinigt, oder ersetzt werden muss. Bei
täglichem Gebrauch sollte die Filterreinigung ein - bis zweimal täglich erfolgen!
Die Maschine soll beim Filterabreinigen eingeschalten bleiben. Entfernen Sie den Schlauch vom Saugrohr. Stülpen Sie
die Plastikhülse des Saugschlauches über den Propfen der sich auf dem Abluftkanal befindet um maximalen Unter-
druck im Zyklon zu erzeugen. Danach wird die Klappe 3-6 Mal geöffnet. Die Luft strömt in die Klappenöffnung ein
und der Luftpuls reinigt die Filtereinheit.
Spätestens wenn das Staubniveau 5 cm unter der Gummiklappe liegt, muss der Plastiksack ausgetauscht werden. Plas-
tiksack erst nach Abreinigung der Filter wechseln.
Nach Entfernung des Plastiksackes, muß der Sack richtig verschlossen werden.
Verwenden Sie nur Original-Plastiksäcke.

DC 2800c/Auto, 15 Part No 94112/94116
DEUTSCH
Wartung
Die Filterpatrone im Zyklon sollte mindestens einmal im
Jahr ausgetauscht werden. Verwenden Sie nur Origina-
liflter.(Best.Nr.4049) Bei Maschinen die mit Mikrofilter
ausgerüstet sind, muss der Mikrofilter nach 300 Stunden
ausgewechselt werden.
Der Filtertausch muss von Personen durchgeführt
werden, welche eingewiesen wurden. Beim Filterwechsel
müssen Schutzmasken der Partikelfilterklasse P2 oder hö-
herwertig sowie Einwegschutz-anzuege getragen und eine
Gefährdung Dritter ausgeschlossen werden. Gebrauchte
Filter müssen in verschlossen Plastiksäcken entsorgt
werden.
Filtertausch:
Entferne die Motoreinheit. Danach kann die Filterpatrone
nach oben abgezogen werden. Bei Bedarf kann ein Plastik-
sack über den Zyklon gestülpt werden um einen Staubaus-
tritt zu vermeiden. Beim Filtertausch sollte auf eine umge-
schädigte Dichtung geachtet werden. Eine Undichte kann
zum Austritt von gesundheitsgefährlicher Staub führen.
Verwenden Sie nie defekte Dichtungen oder Fremdfilter. Die
Zulassungen für Abscheider von gesundheitsgefährlichen
Stäuben schreiben die Verwendung von Originalfiltern vor.
Verwenden Sie nur Originalteile.
Filtertausch Mikrofilter:
5.
1. 2. 3.
4. 6.
7.
PSSSS
Part No. 42027
Die durchschnittliche Laufzeit der Orginalbürsten
des Unterdruckmotors liegt bei 600-700 Stunden. Die
Bürsten können ein- bis zweimal ersetzt werden, wodurch
sich jedoch jeweils die Laufzeit verkürzt (Zweiter Bürsten-
satz: ca. 400h; Dritter Bürstensatz: ca. 300h). Nach dem
dritten Bürstensatz ist der Kommutator verschlissen und
der Motor muss ersetzt werden.

DC 2800c/Auto, 16 Part No 94112/94116
2009-09-02
Problem Fehler Massnahme
Der Motor läuft nicht. Kein Stromanschluss. Strom anschliessen.
Der Motor bleibt sofort nach Falsche Sicherung. Sicherung tauschen.
dem Start stehen.
Der Motor läuft, aber die Kein Saugschlauch Schlauch anschliessen.
Maschine saugt nicht. angeschlossen.
Schlauch verstopft. Schlauch um drehen oder
reinigen.
Kein Plastiksack am Zyklon Befestigen Sie den Plastik-
angebracht. sack wie beschrieben.
Der Motor läuft, aber die Loch im Saugschlauch. Schlauch austauschen.
Maschine saugt schlecht. Filter verstopft. Reinigen oder austauschen.
Saugschlauch zu lang oder Schlauch austauschen.
zu schmal.
Schlauch teilweise verstopft. Schlauch reinigen oder
umdrehen.
Oberteil der Maschine Ordentlich befestigen.
schlecht montiert.
Im Zyklon hat sich Staub Deckel abnehmen und
abgesetzt. den Zyklon reinigen.
Die Maschine bläst Staub Das Filter ist beschädigt Kontrollieren und gegebenen-
aus. oder hat sich gelockert. falls austauschen.
Abnormale Geräusch- Service bestellen.
entwicklung der Maschine.
FEHLERSUCHE
Die Garantiezeit beträgt 2 Jahre (bei Einschicht-Betrieb)
und bezieht sich auf Fabrikationsfehler. Die Garantie gilt
nur unter der Voraussetzung, dass die Maschine vorschrifts-
gemäss behandelt und gewartet wird.
Für betriebsbedingten Verschleiß wird keine Haftung
übernommen. Die Geräte dürfen nur von Dustcontrol
und seinen autorisierten Werkstätten repariert werden,
ansonsten erlischt der Garantie.
Garantie
Benennung Art. Nr
Plastiksack, standard 4814
Feinlter, cellulosa mit
integrierend Filter Schutz 42029
Zubehör
Benennung Art. Nr
Feinlter, polyester mit
integrierend Filter Schutz 42028
Mikrolter 42027
Sonstiges Zubehör siehe Dustcontrol-Katalog.

DC 2800c/Auto, 17 Part No 94112/94116
FRANCAIS
CARACTÉRISTIQUES TECHNIQUES
Conditions de sécurité
HxlxL 1070x420x510 mm
Poids 14 kg
Entrée Ø 50 mm
Sac collecteur 20 l
Longueur exible max 5 m
Flux à l’entrée ouverte 190 m3/h
Dépression Maximum 24 kPa
Puissance 1400 W
Auto: Power consumption connected tool */ min 200 W
max 230 V/10 A: 1200 W
230 V/16 A: 2200 W
120 V/20 A: 1200 W
Surface ltrante, ltre n 1,5 m2
Degré de ltration, ltre
n (EN 60335-2-69, M) 99,9 %
Surface ltrante, microltre H13 0,85 m2
Degré de ltration, microltre
(EN 1822-1) HEPA H13
(EN 60335-2-69, Class H) 99,995 %
Niveau sonore < 68 dB(A)
*/ Always check with local regulations.
Lisez toutes les instructions avant d´utiliser la machine et
mettez à l´abri ces instructions.
Attention! Pendant l´utilisation de machines élec-triques,
les précautions de sécurité de base devront être suivies
pour réduire les risques de feu, les décharges électriques et
les blessures corporelles.
1. Zone de travail
Ne pas exposer la machine sous la pluie. Ne pas
l´utiliser dans des endroits humides ou en présence
de liquides ou gaz inflammables.
2. Surchauffe
Ne laisser jamais la machine tourner en con-tinu
inutilement. Suivre toujours les règlementations
particulières aux matières avec lesquelles vous travail-
lez: par exemple l´amiante. Ne pas utiliser la machine
pour des travaux non conformes à l´emploi normal
de la machine.
3. Blessures corporelles
Ne jamais laisser la succion venir au contact avec des
parties du corps. Le fort effet de suc-cion peut en-
dommager les vaisseaux sanguins de la peau. Ne pas
réparer les composants élec-triques soi-même, mais
prendre une personne qualifiée. Des erreurs peuvent
causer des bles-sures. Lire attentivement toutes les
précautions d´usage.
4. Prendre soin du cordon électrique
Ne jamais tirer la machine par son cordon électri-
que. Protéger le cordon contre les chocs et les objets
coupants. Vérifier régulièrement l´état du cordon.
5. Mesure importante
Pendant le nettoyage et l´entretien sur la machine, le
cordon électrique devra être débranché.
6. Entretien de la machine
Garder la machine propre et vérifier que le flexible est
entier, et que les joints sont restés étanches. Garder
les poignées sèches et libres de toute huile et graisse.
7. Vérification de l´état de la machine
Avant toute utilisation de la machine, il devra être
vérifié avec précaution que la machine est en bon état
de marche. Si il y a des pièces endommagées, celles-ci
devront être réparées par un centre de maintenance
autorisé Dustcontrol.
8. Attention!
Utiliser uniquement les accessoires et les pièces
détachées qui sont disponibles dans le catalogue
Dustcontrol. Si vous utilisez des pièces défectueuses
ou contrefaites (spécialement les filtres), la machine
pourrait rejeter de la poussière nocive qui pourrait
causer des dommages corporels.
0 50 100 150 200 m3/h
kPa
20
15
10
5
Génération de pression
et ux d`air

DC 2800c/Auto, 18 Part No 94112/94116
2009-09-02
Description
Fonctionnement
Connectez le DC 2800c/Auto à une source
électrique conforme aux indica-tions de la
plaque-machine. Si le cordon électrique est
endommagé, il devra être remplacé.
Auto: Connecter l’outil portatif élec-trique
à sortie électrique sur la machine. Position-
ner le sélecteur sur la position AUTO. La
machine démarrera automa-tiquement
quand l’outil portatif fonc-tionnera.
Man: Pour un démarrage manuel de la
machine, positionner le sélecteur sur la
position MAN.
Le DC 2800c/Auto est maintenant équipé
d’un témoin lumineux de colmatage du
filtre qui indique à quel moment il est né-
cessaire de nettoyer ou de changer le Filtre.
Le filtre est généralement nettoyé une ou
deux fois par jour pour un fonctionnement normal. L’unité doit être en fonctionnement pour exécuter le nettoyage
du filtre. Enlevez l’accessoire de nettoyage du flexible et pressez l’embout plastique contre le bouchon noir positionné
sur la cage de rejet d’air de l’unité afin qu’une pression maximale soit créée dans le cyclone.
Ouvrez la tirette sur le côté de l’unité trois à six fois. Cette impulsion inversée de l’air nettoie le filtre.
Utilisez uniquement des sacs plastiques d’origine.
La machine devra être utilisée pour l’aspiration et la sé-
paration des poussières sèches. La machine peut s’adapter
pour la séparation des poussières dangereuses.
Le DC 2800c/Auto est, malgré sa petite taille, une mach-
ine Dustcontrol à pleine capacité. Il est stable, robuste,
fiable, et particulièrement approprié pour l’aspiration pon-
ctuelle dans de très nombreuses applications; par exemple:
le soudage, perçage, meulage, sablage et le nettoyage avec
son kit en diamètre 38 mm. La filtration est dans tous les
cas tout aussi efficace qu’avec des machines Dustcontrol
de plus grande dimension.
Sa conception est ergonomique et esthétique. Avec un trés
bas niveau sonore à 1 m de 70 dB(A), le
DC 2800c/Auto est apprécié pour des utilisations dans
des zones sensibles au bruit. Le ventilateur haute pression
à deux étages et commande directe est incorporé dans la
partie supérieure de la machine. Le ventilateur avec une
puissance de 1400 W est équipé d’une double isolation en
vue d’une plus grande sécurité.

DC 2800c/Auto, 19 Part No 94112/94116
5.
1. 2. 3.
4. 6.
7.
PSSSS
Part No. 42027
Entretien
Durant le nettoyage et la maintenance de la machine, celle-ci
devra être déconnectée électriquement.
Le filtre fin devra être changé au moins une fois par an.
Utilisez uniquement des pièces d’origine pour tout rem-
placement. Si la machine est ´quipée avec un microfiltre
HEPA, celui-ci devra être changé toutes led 300 heures de
fonctionnement.
Utilisez une protection respiratoire et intervenez lors de
cette opération dans une zone protégée. Le filtre usé devra
être mis en décontamination et retraité selon les normes
industrielles en vigueur.
Changement du filtre:
Démontez la tête de la machine. Tirez le filtre vers le haut
d’un coup pour le sortir du cyclone. Quand c’est nécessaire,
un sac plastique paut être placé audessus du filtre lors de son
changement. Le filtre usé va directement dans le sac pour
éviter de répandre de la poussière.
Durant le changement du filtre, vérifier le joint du filtre.
Un joint endommagé peut provoquer le rejet de poissière
dangereuse. Ne jamais utiliser de vieux joints ou de filtres
d’occasion.
Vérifier régulièrement que le cordon électrique n’est pas
endommagé. Le DC 2800c/Auto devra être testé au
moins une fois par an parce qu’il peut être abimé par
des corps étrangers. Les pièces défectueuses devront être
remplacés.
Changement du Microfiltre:
FRANCAIS
L’espérance de vie des brosses en carbone du moteur est
de 600 à 700 heures. Ensuite, elles peuvent être changées
ou le moteur complet peut être remplacé. L’espérance de
vie d’un second jeu est d’environ 400 heures, et autour de
300 heures pour un troisième jeu de brosses. Après cela,
le commutateur est abîmé et le moteur complet doit être
remplacé.

DC 2800c/Auto, 20 Part No 94112/94116
2009-09-02
Accessoires
PROBLÈMES ET INTERVENTIONS
Problème Défaut Solution
Moteur ne démarre pas. Machine non connectée. Vérier connections.
Sécurité moteur. Attendre 5 mm.
Le moteur s´arrète aprés Mauvais fusible. Circuit correct. Un électricien
le démarrage. Thermique mal positionné. devra intervenir.
Pompe fonctionne mais Flexible non connecté. Connecté le exible.
n´aspire pas. Flexible bouché. Nettoyer le exible.
Pas de sac plastique sur le Monter le sac correctement.
cyclone. Changer les phases.
Pompe tourne à l´envers.
Pompe tourne mais peu Trou dans le exible. Changer ou réparer le
d´aspiration. Filtre bouché. exible.
Flexible trop long ou trop Nettoyer ou le changer.
petit. Dévriller le exible.
Flexible vrillé. Adjuster le ltre.
Filtre mal monté. Ouvrer le cyclone et nettoyer
Poussière bloquée dans le le.
cyclone.
Machine recrache la Filtre perforé ou pas Vérier le et changer si
poussière. installé. nécessaire.
Son anormal dans la Matière étrangère dans Appelez nous.
machine. la pompe.
La période de garantie pour cette machine est de 2 ans,
pièces et main d´oeuvre hors pièces d´usure. La garantie
est valide sous les conditions que la machine est utilisée
dans des conditions normales de travail, pour lesquelles
elle a été définie et si elle est conve-nablement entretenue.
La maintenance accomplie par d´autres que Dustcontrol
ou que par un agent mandaté, annule automatiquement la
garantie. Aucune autre garantie express ou implicite n´est
applicable.
Garantie
Description Part no
Sac plastigue, standard 4814
Filtre n, cellulose 42029
Filtre n, polyester 42028 Autres accessoires, voir le catalogue Dustcon-
trol.
Description Part no
Microltre 42027
