Dustcontrol DC 3800c Twin Installation instructions

DC 3800c Twin - 1 Art Nr 9483
model: DC 3800c Twin
serial no:
instruktion
user instruction
Betriebsanleitung
manuel d’instruction
gebruikers handleiding

DC 3800c Twin - 2 Art Nr 9483
Dustcontrol reserverar sig för tryckfel och produktförändringar
Tillverkare/Manufactured by/Hersteller/Fabriqué
par:
DustcontrolAB
Kumla Gårdsväg 14
SE-145 63 Norsborg
Tel: + 46 8 531 940 00
Fax: + 46 8 531 703 05
[email protected]
www.dustcontrol.com
Såld av/Sold by/Verkauft von/Vendu par:
Dustcontrol reserves the right to change specifications without notice and is under no obligation to alter
previously delivered products. Dustcontrol is not responsible for errors or omissions in this catalogue.
Keine Gewähr für Druckfehler. Produktänderungen vorbehalten.
Dustcontrol se réserve le droit de modifier les spécifications sans indication préalable et sans aucune obliga-
tion de changer les produits déjà livrés. Dustcontrol n'est pas responsable des erreurs et omissions faites
dans ce livret.
Dustcontrol is niet aansprakelijk voor drukfouten in deze gebruikers handleiding of voor tussentijdse
wijzigingen.
Dustcontrol behoudt zich het recht voor de specificaties van haar machines te wijzigen zonder voorafgaande
aankondiging en is niet verplicht reeds geleverde machines hierop aan te passen.
Uitvoering en leveringsomvang kunnen plaatselijk afwijken.

DC 3800c Twin - 3 Art Nr 9483
Innehållsförteckning
Säkerhetsföreskrifter _________ 4
Tekniska data_______________ 4
Funktionsbeskrivning _________ 5
Drift ______________________ 5
Service ___________________ 6
Tillbehör ___________________ 6
Garanti ____________________ 6
Felsökning _________________ 7
Reservdelar ____________ 24-25
CE-intyg ______________ 26-27
Dustcontrol Worldwide _______ 28
SVENSKAENGLISH
Contents
Safety Considerations ________ 8
Technical Data ______________ 8
Description ________________ 9
Operation _________________ 9
Service __________________ 10
Accessories _______________ 10
Warranty _________________ 10
Trouble Shooting ___________ 11
Spare Parts ____________ 24-25
CE-certificate __________ 26-27
Dustcontrol Worldwide _______ 28
DEUTSCH
Inhaltverziechnis
Sicherheitsvorschriften ______ 12
Technische Daten __________ 12
Funktionsbeschreibung ______ 13
Betrieb ___________________ 13
Wartung _________________ 14
Zubehör __________________ 14
Garantie _________________ 14
Fehlersuche _______________ 15
Ersatzteile _____________ 24-25
CE-Zertifikat ___________ 26-27
Dustcontrol Worldwide _______ 28
FRANCAIS
,
Sommaire
Conditions de sécurité_______ 16
Caractéristiques techniques __ 16
Description _______________ 17
Fonctionnement____________ 17
Entretien _________________ 18
Accessoires _______________ 18
Garantie _________________ 18
Problèmes et interventions ___ 19
Pieces detachees _______ 24-25
CE-certificat ___________ 26-27
Dustcontrol Worldwide_______ 28
Inhoud
Veiligheidsvoorschriften ______ 20
Technische gegevens _______ 20
Beschrijving _______________ 21
Bediening ________________ 21
Service __________________ 22
Accessoires _______________ 22
Garantie _________________ 22
Probleemoplossingen _______ 23
Onderdelen ____________ 24-25
CE-verklaring___________ 26-27
Dustcontrol Wereldwijd ______ 28
NEDERLANDS

DC 3800c Twin - 4 Art Nr 9483
Säkerhetsföreskrifter
Läs följande säkerhetsinstruktion innan du startar
maskinen. Spara instruktionen.
Varning! Vid användandet av elektriska maskiner ska
grundläggande säkerhetsföreskrifter följas för att
minska risken för brand, elstöt eller personskada.
1. Arbetsmiljön
Utsätt inte maskinen för väta. Använd den ej i
fuktiga och våta utrymmen eller i närheten av
lättantändliga vätskor eller gaser.
2. Överbelastning
Låt inte maskinen gå helstrypt. Använd maski-
nen för avsett ändamål. Följ föreskrifterna för
det material som sugs, t ex asbest.
3. Kroppsskador
Låt aldrig sugpunkten komma i kontakt med
någon kroppsdel. Det starka undertrycket kan
skada hudens blodkärl. Försök aldrig att på
egen hand ändra elektriska kopplingar. Ett fel
kan medföra livsfara. Se också nedan under
varning.
4. Sladden
Dra aldrig maskinen med hjälp av sladden. Ut-
sätt inte sladden för värme eller skarpa
föremål. Kontrollera elkabeln regelbundet. Maski-
nen får inte användas om kabeln eller kontakten
är skadad.
5. Viktig åtgärd
Vid rengöring och skötsel ska maskinen göras
strömlös genom avstängning och utdragning av
kontakten.
6. Omsorg
Håll maskinen ren och se till att sugslangen är hel
och att alla packningar är täta. Följ instruk-
tionerna. Håll bärhandtagen torra och fria från olja
och fett.
7. Kontroll
Kontrollera alltid att maskinen är oskadad innan
användandet av maskinen. Finns det skador måste
maskinen repareras av en auktoriserad service-
verkstad som är godkänd av Dustcontrol.
8. Varning
Använd endast tillbehör och utbytesdelar som
finns i Dustcontrol´s katalog.
OBS! Vid användandet av felaktiga eller pirat-
delar (framförallt filter och plastsäckar) kan
maskinen läcka hälsofarligt damm med person-
skada som följd.

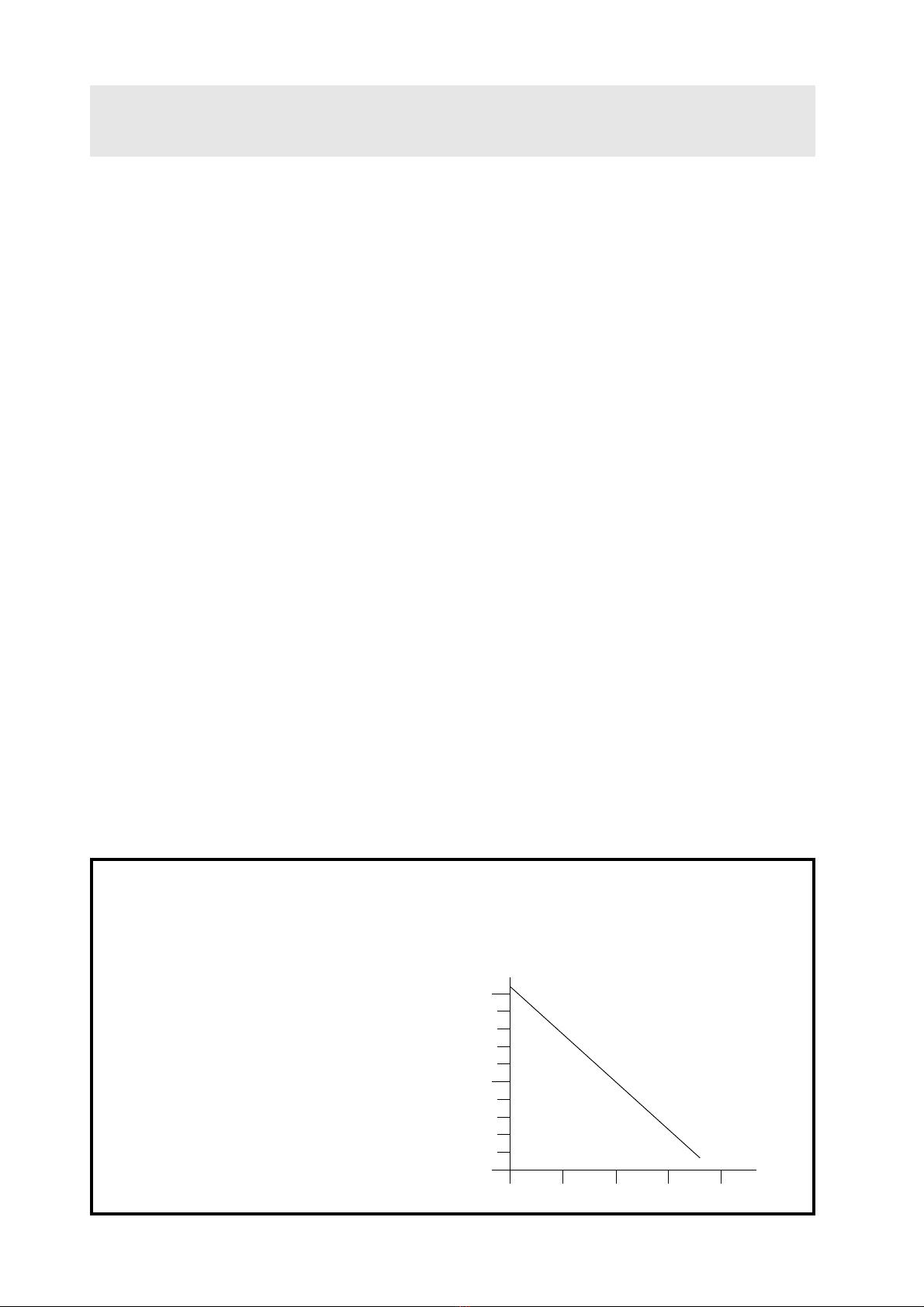

TEKNISKA DATA

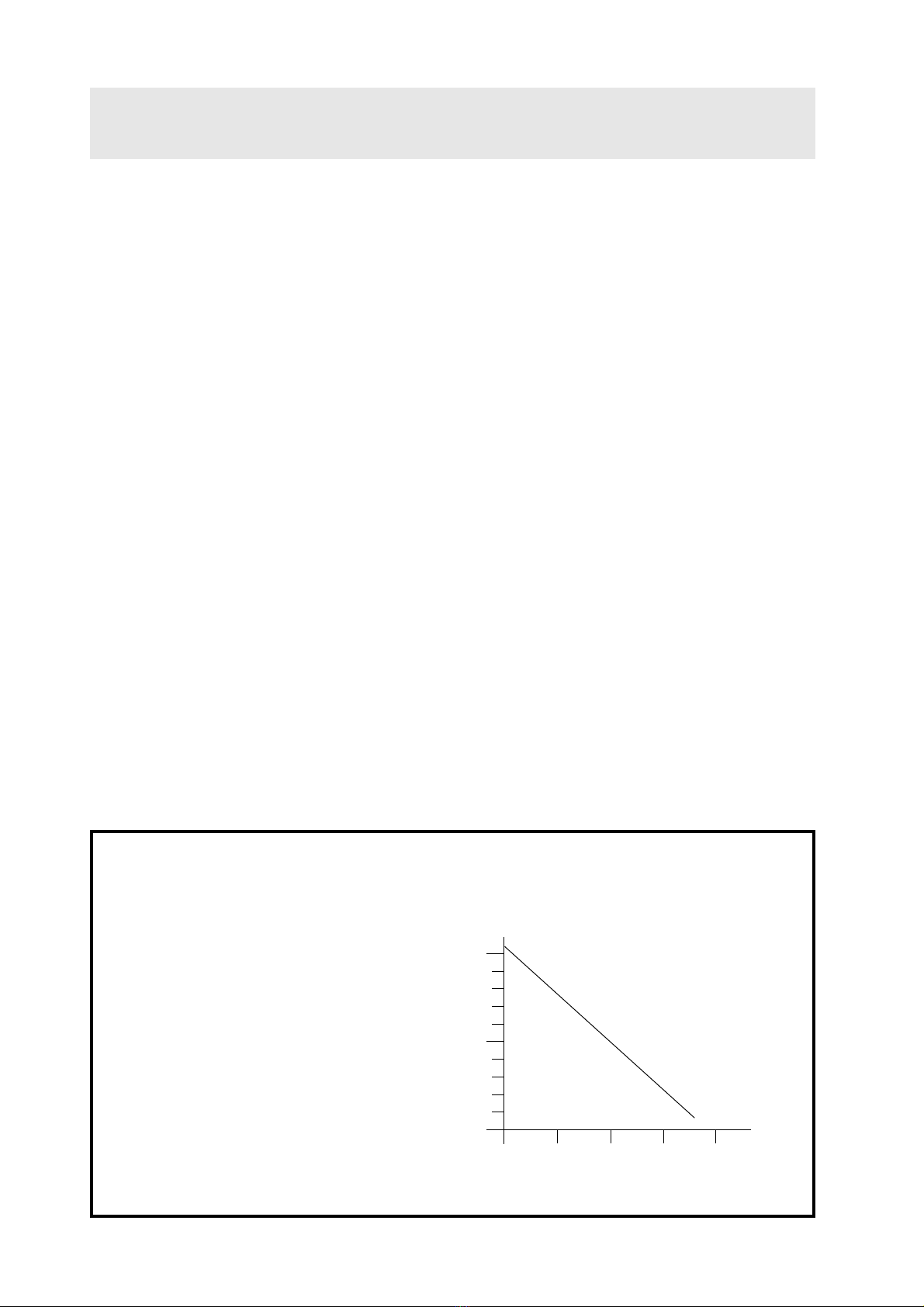

kPa
20
10
100 200 300 400 m3/h
DC 3800c Twin
Tryckalstring och luftflöde
HxBxL 1375 x 650 x 700 mm
Vikt 54 kg
Inlopp X 50 mm
Slanglängd (φ50) 5-20 m
Uppsamlingssäck 2 x 30 l
Flöde max 320 m3/h
Undertryck max 21 kPa
Effektuttag 2300 W
Avskiljningsgrad
föravskiljare 80-90 %
Avskiljningsgrad
finfilter (DIN 24184/3) 99,9 %
Finfilter av polyester, area 1,8 m2
Avskiljningsgrad
mikrofilter (DOP) 99,97 %
Mikrofilter, area 1,5 m2
Ljudnivå 75 dB(A)

DC 3800c Twin - 5 Art Nr 9483
SVENSKA
Funktionsbeskrivning
Drift
enhetens föravskiljare, vilket är en mycket effektiv
avskiljning av allt grövre damm. Findammet avskiljs i
enhetens filtercyklon, där ett spärrfilter först skyddar
mot stoftspruten. Filterrensning med luftpuls ger filt-
ren extra lång livslängd och garanterar bibehållen sug-
förmåga. Maskinen kan utrustas med mikrofilter.
Det uppsugna och avskiljda materialet samlas upp i
en 30 liters plastsäck som kan tas loss med ett enkelt
handgrepp.
Materialet kan därför lätt återvinnas eller slängas. Detta
gäller både föravskiljar- och filtercyklonens säckar.
DC 3800c Twin är driftsäker och oöm. Den är speci-
ellt lämpad för verksamheter som ger rikligt och grovt
stoft. DC 3800c Twin används till punktutsugning i
många sammanhang tex vid betongslipning eller där
stora mängder behöver sugas.
DC 3800c Twin drivs av två 1-fas 2-stegs fläktar.
Sugsystemet arbetar med undertryck (sug) som dri-
ver luften genom sugkåpa/munstycke, slangsystem
samt för- och stoftavskiljare. Grovavskiljning sker i
Anslut maskinen till ett eluttag med spänning enligt
specifikationerna på maskinens märkplåt. Vid skarv-
ning av elkabeln ska skarvsladden vara vattenskyddad.
Starta alltid båda motorerna med strömbrytare på
respektive motorenhet.
Filtren ska rensas 1-2 gånger om dagen vid kontinu-
erlig användning. Eller när tryckmätaren visar rött.
GÖR SÅ HÄR:
1. Starta maskinen.
2. Stäng skjutspjället.
3. Öppna klaffen hastigt för filterrensning snabbt
3-6 gånger.
4. Öppna skjutspjället.
5. Om tryckmätaren står på grönt kan arbetet
återupptas, om den står på rött ska rensnings-
proceduren upprepas. Står mätaren på rött
också efter repetitionen ska finfiltret bytas.
Plastsäcken får bytas bara efter det att finfiltret ska-
kats. Den ska bytas när dammnivån ligger ca 5 cm
under gummiklaffen. Plastsäcken måste förslutas när
den tagits av maskinen.
Använd endast Dustcontrol original-plastsäckar.

DC 3800c Twin - 6 Art Nr 9483
Service
Vid rengöring och skötsel av maskinen ska man stänga
av maskinen och dra ut kontakten. Motordelen får
inte direktsprutas med vätska vid sanering av maski-
nen, bör täckas.
Finfiltret bör bytas minst en gång per år. Använd en-
dast originalfilter. Om maskinen har mikrofilter ska
det bytas efter ca 300 timmar. Filterbyte får endast
utföras av instruerad personal. Använd skyddsmask,
partikelfilterklass P2 eller högre. I samband med
hälsofarligt damm, använd engångsoverall och vidta
åtgärder så att annan personal ej utsätts för dammet.
Utbytta filter ska läggas i en plastsäck som försluts.
Kontrollera regelbundet att elkabeln inte är skadad.
DC 3800c Twin ska funktionsprovas och ses över
minst en gång per år eftersom det är en maskin för
häl-sofarligt material. Slitna delar måste bytas ut. Även-
tyra aldrig funktion och livslängd. Använd endast
originaldelar.
Maskinens fläktar är underhållsfria.
Garantitiden är två år och avser fabrikationsfel.
Garantin gäller under förutsättning att maskinen an-
vänds på normalt sätt och får den service som krävs.
Normalt slitage ersätts inte. Reparationer ska utfö-
Garanti
ras av Dustcontrol eller av person som godkänts av
Dustcontrol. I annat fall förverkas garantin.
Benämning Art nr
Plastsäck, standard 4110
Finfilter cellulosa, med
integrerat filterskydd 42026
Mikrofilter 42024 Övriga tillbehör, se Dustcontrols katalog.
Tillbehör
Finfilter polyester, med
integrerat filterskydd 42025
Benämning Art nr

DC 3800c Twin - 7 Art Nr 9483
Problem Orsak Åtgärd
Motorn går inte. El ej ansluten. Anslut el.
Motorn stannar direkt Felaktig säkring. Byt till korrekt säkring.
efter start.
Motorn går men maskinen Sugslangen inte ansluten. Anslut slangen.
suger inte. Stopp i slangen. Vänd slangen eller rensa.
Cyklonen saknar plastsäck. Sätt dit plastsäck.
Motorn går men maskinen Hål på sugslangen. Byt slang.
suger dåligt. Igensatt filter. Rensa eller byt.
Sugslangen för lång Byt slang.
eller smal.
Slangen delvis igensatt. Vänd slangen eller rensa.
Maskinens topp dåligt Justera monteringen.
monterad.
Stoft har fastnat i cyklonen. Ta bort toppen och rensa
cyklonen.
Ena fläkten ej påslagen. Starta fläkten.
Maskinen blåser ut damm. Filtret har lossnat eller Kontrollera och byt vid behov.
gått sönder.
Onormalt ljud från maskinen. Beställ service.
FELSÖKNING
SVENSKA

DC 3800c Twin - 8 Art Nr 9483
Safety Considerations
Read all instructions before attempting to operate this
machine and save these instructions.
Warning! When using electric machines, basic safety
precuations should always be followed to reduce the
risk of fire, electric shock and personal injury,
including the following:
1. Work area environment
Don´t expose the machine for rain. Don´t use it
in damp or wet locations or in presence of
flammable liquids or gases.
2. Overload
Never let the machine operate fully throttled.
Always follow the regulations pertinent to the
material you are working with ie asbestos. Don´t
use the machine for purposes that it isn´t inten-
ded for.
3. Body injuries
Never let the suction come in contact with parts
of the body. The strong suction effect can hurt
the blood-vessels in the skin. Do not repair the
electric components yourself, get somebody
qualified. Faults may cause injury. See also
below under warnings.
4. Don´t abuse cord
Never pull the machine by cord. Keep cord
from heat and sharp edges. Check the electric
cable regularly if damage.
5. Important measure
With cleaning and maintenance on the machine,
the power cable should be dis-connected from
the supply.
6. Maintain the machine with care
Keep machine clean and check that the hose is
entired and that all gaskets are tight. Follow
instructions. Keep handles dry and free from oil
and grease.
7. Checking of damage
Before futher use of the machine it should be
carefully checked that the machine is un-
damaged. If there are any damaged parts these
should be repaired by of a Dustcontrol
authorized service center.
8. Warning
Use only accessories and replacable parts which
are available in Dustcontrol catalogue.
When using faulty parts or pirate parts (espe-
cially filter) the machine could leak out
unhealthy dust which can cause personal
injuries.
TECHNICAL DATA
HxWxL 1375 x 650 x 700 mm
Weight 54 kg
Inlet X 50 mm
Hose length 5-20 m
Collection sack 2 x 30 l
Flow, max 320 m3/h
Neg. pressure, max 21 kPa
Power consumption 2300 W
Degree of separation
pre-separator 80-90%
Degree of separation
fine filter (DIN 24184/3) 99.9%
Fine filter polyester, area 1.8 m2
Degree of separation
HEPA filter (DOP) 99.97 %
Filter area, HEPA filter 1.5 m2
Soundlevel 75 dB(A)
kPa
20
10
100 200 300 400 m3/h
DC 3800c Twin
Capacity

DC 3800c Twin - 9 Art Nr 9483
ENGLISH
The DC 3800c Twin is stable, tough and reliable and
particularly suited to source extraction where high
densities of dust are created. DC 3800c Twin is
suitable in many different applications e.g. concrete
grinding or other applications where large quantities
of dust need to be extracted.
The DC 3800c Twin is driven by two single-phase
motors.
The extraction system works as a vacuum that pulls
the air through suction casings/nozzles, the hose
system, separator and filter section. Coarse separation
of dust occurs in the unit’s pre-separator, which is a
highly efficient separator for larger particulate. The
fine dust is separated and contained by the filter
system. Reverse pulse filter cleaning gives long filter
life and a consistently high suction capacity without
having to remove the filter. The machine is equipped
with a secondary HEPA filter.
Extracted material is collected in 30 l plastic sacks. A
dust free sack change can be done very easily by
hand.
The collected material is then easy to handle for
disposal or recycling. This is the case for the pre-
separator cyclone sack and the filter cyclone sack.
Description
Operation
Connect the machine to a suitable power source
according to the specification plate on the machine.
If the electrical cable on the machine is damaged it
should be replaced. Always start both motors with
their respective individual switches.
The filter should be cleaned at least 1-2 times per
day with prolonged use or when the filter monitor
gauge is in the red.
Reverse pulse filter cleaning:
1. Start the machine.
2. Close the shutter valve.
3. Open the filter cleaning port with a quick motion.
Repeat five or six times.
4. Open the shutter valve.
5. If the filter monitor gauge reads green, work can
continue, if it stays in the red, pulse clean again.
If after several repetitions, the filter condition
still shows red, the main filter must be changed.
The plastic sack should be changed only after the
filter has been cleaned. The sack should be changed
when the dust level is about 5 cm under the foot
valve. The plastic sack should be sealed after rem-
oval from the machine.
Only use original Dustcontrol plastic sacks.

DC 3800c Twin - 10 Art Nr 9483
Service
With cleaning and maintenance on the machine, the
power cable should be disconnected from the supply.
Fluids should not come into contact with the motor.
When cleaning with fluids the motor should be covered
to anoid contact.
The fine filter should be changed at least once per
year. Use only original spare parts. If the machine is
used with a microfilter/HEPA filter, this should be
changed every 300 running hours. Use breathing
protection during a filter change. The operation should
be performed in a closed area. Used filters should be
sealed in a plastic sack and disposed of properly.
Check regularly that the electrical cable is not
damaged.
The DC 3800c Twin should be performance tested at
least once per year because it may be used with
hazardous materials. Worn parts must be replaced.
Never compromise the function of the DC 3800c,
use only original spare parts.
The fans are maintenance free.
The warranty period for this machine is two years
and covers manufacturers faults. The warranty is valid
under the condition that the machine is used under
normal conditions on the task for which it was desig-
ned and is maintained properly. Normal wear is not
covered by this warranty.
Warranty
Service performed by other than Dustcontrol or its
authorized agent voids automatically the warranty. No
other warranty express or implied is applicable.
Description Part no
Plastic sack, standard 4110
Fine filter cellulose, with
integrated filter cover 42026
Microfilter 42024
Fine filter, polyester,
with integrated filter cover 42025
Other accessories — see Dustcontrol
catalogue.
Accessories

DC 3800c Twin - 11 Art Nr 9483
Problem Fault Solution
Motor will not start. Machine not connected. Make sure connection.
The motor stops directly Incorrect fuse. Change to correct circuit.
after starting. Thermal overload not set Electrician should adjust.
correctly.
Pump runs but no suction. Hose not connected. Connect the hose.
Hose plugged. Find and remove block.
No plastic sack on the Mount the correct sack.
cyclone.
Pump runs but poor suction. Hole in the hose. Change or repair hose.
Plugged filter. Clean or change filter.
Hose too long or too small. Change the hose.
Hose is kinked. Check and free.
Machine top is mounted Adjust the mounting.
incorrectly.
Dust is packed in the Take off the top and clean
cyclone. out.
One of the fans is turned Start it.
off.
Machine blows dust. Filter is perforated or has Check the filters and change
come loose. if necessary.
Abnormal sound from Order service.
machine.
TROUBLE SHOOTING
ENGLISH

DC 3800c Twin - 12 Art Nr 9483
Sicherheitsvorschriften
Lesen und beachten Sie diese Hinweise, bevor Sie die
Maschine benutzen.
Achtung! Beim Gebrauch von elektrischen Maschinen
sind zum Schutz gegen elektrischen Schlag,
Verletzungs- und Brandgefahr folgende grundsätzlichen
Sicherheitsmaßnahmen zu beachten.
1. Berücksichtigen Sie die Umgebungs-
einflüsse
Setzen Sie die Maschine nicht dem Regen aus.
Benützen Sie diese elektrische Maschine nicht in
feuchter oder nasser Umgebung. Benützen Sie
diese nicht in der Nähe von brennbaren Flüssig-
keiten oder Gasen.
2. Überlastung der Maschine
Lassen Sie nie die Maschine völlig gedrosselt
laufen. Verwenden Sie die Maschine nur für Arbei-
ten für die sie bestimmt ist. Befolgen Sie die Vor-
schriften zur Handhabung des abgesaugten Mate-
rials, wie etwa Asbest.
3. Verletzungsgefahr
Vermeiden Sie Körperkontakt mit den Saugdüsen.
Die kräftige Saugwirkung kann die Blutgefässe der
Haut verletzen. Versuchen Sie nicht auf eigene
Faust Eingriffe an den elektrischen Teilen
vorzunehmen. Ein Fehler kann lebensgefärhlich
sein.
4. Zweckentfremden Sie nicht das Kabel
Ziehen Sie die Maschine nicht am Kabel. Schützen
Sie das Kabel vor Hitze und scharfen Kanten.
Kontrollieren Sie regelmäßig das Netzkabel. Die
Maschine darf nicht verwendet werden, wenn Kabel
oder Stecker beschädigt sind.
5. Wichtiger Hinweis
Zum Reinigen und Warten der Maschine Haupt-
schalter ausschalten und Netzstecker ziehen.
6. Pflegen Sie die Maschine mit Sorgfalt
Halten Sie die Maschine sauber und sehen Sie zu,
daß der Saugschlauch heil ist und daß alle Dichtun-
gen dicht sind. Befolgen Sie die
Wartungsvorschrif-ten. Halten Sie die Traggriffe
trocken und frei von Öl und Fett.
7. Kontrolle von Beschädigungen
Vor jeder Inbetriebnahme die Maschine auf
Beschädigungen überprüfen. Gibt es
Beschädigungen soll die Maschine von einer von
Dustcontrol autorisierten Kundendienstwerkstatt
repariert werden.
8. Achtung
Benützen Sie nur Zubehör und Austauschteile die
im Dustcontrol Katalog erhältlich sind. Beim Ein-
satz von fehlerhaften Teilen oder Piratteilen (vor
allem Filter und Plastiksäcke) kann aus der
Maschine gesundheitsgefährlicher Staub austreten,
der Gesundheitsschäden verursachen kann.
TECHNISCHE DATEN
Abmessungen HxBxL 1375 x 650 x 700 mm
Gewicht 54 kg
Einlass X 50 mm
Schlauchlänge 5-20 m
Plastiksack 2 x 30 l
Luftmenge, max 320 m3/h
Unterdruck, max 21 kPa
Leistungsaufnahme 2300 W
Abscheidegrad
Vorabscheider 80-90%
Abscheidegrad nach
(DIN 24184/3) 99,9 %
Feinfilter Polyester 1,8 m2
Abscheidegrad (DOP) 99,97 %
Filterfläche Mikrofilter 1,5 m2
Geräuschpegel 75 dB(A)
kPa
20
10
100 200 300 400 m3/h
DC 3800c Twin
Druckerzeugung und Luftmenge

DC 3800c Twin - 13 Art Nr 9483
DEUTSCH
Funktionsbeschreibung
Der DC 3800c Twin ist robust und betriebssicher. Er
eignet sich besonders fürArbeitsgänge bei denen viel
Staub mit groben Partikeln anfällt. Die Maschine wird
zur Punktabsaugung in vielen unterschiedlichen
Bereichen verwendet, wie z. B. beim Betonschleifen
oder wenn grosse Mengen an Staub abgesaugt werden
müssen.
DerAntrieb erfolgt durch zwei Zweistufengebläse mit
einem Einphasenmotor.
Das System arbeitet mit Unterdruck, wobei die Luft
durch Saugkappe (Erfasselement), Schlauch sowie
Grob- und Feinabscheider gesaugt wird. Der
Grobabscheidung geschieht mit Hilfe eines Vorab-
Maschine an eine Steckdose mit der auf dem
Kennschild angegebenen Spannung anschließen.
Bei regelmässiger Verwendung der Maschine müssen
die Filter 1-2 Mal am Tag, spätestens jedoch wenn
die Druckdifferenzanzeige auf Rot zeigt, wie folgt
abgereinigt werden.
1. Starten Sie die Maschine.
2. Schliessen Sie den Sperrschieber.
3. Schieben Sie das freie Ende des Schlauches
über den Handgriff sodass er gegen den
Flansch obdichtet.
4. Öffnen Sie den Sperrschieber.
5. Falls der Druckmesser auf Grün zeigt, kann
die Arbeit wieder aufgenommen werden.
Zeigt er noch auf Rot, muss dieAbreinigung
wiederholt werden.
Der Plastiksack darf erst nachAbreinigung der Filter
gewechselt werden. Spätestens wenn das
Staubniveau 5 cm unter derAustragsklappe liegt,
muss der Plastiksack gewechselt werden. Nach
Entfernung des Plastiksacks, muss dieser dicht
verschlossen werden.
Verwenden Sie nur Original-Plastiksäcke.
Betrieb
scheiders, in welchem der grobe Staub sehr wirksam
abgeschieden wird. DieAbscheidung des Feinstaubes
erfolgt im Filterzyklon der Einheit. Der Oberteil des
Filters ist mit einem Schutzmantel versehen der das
Filterelement gegen Verschleiß schützt. Die
Filterabreinigung mittels Luftimpuls verlängert die
Lebensdauer des Filters und garantiert dadurch eine
gleichbleibende Saugleistung. Das Gerät ist mit einem
Mikrofilter ausgerüstet.
Das abgesaugte und ausgefilterte Material wird in
einem 30 Liter fassenden Plastiksack aufgesammelt,
der sich mit einem einfachen Handgriff abnehmen läßt.
Das Material kann daher leicht rückgewonnen oder
entsorgt werden. Dies gilt für die Säcke des
Vorbabscheiders und des Filterzyklons.

DC 3800c Twin - 14 Art Nr 9483
Wartung
Die Filterpatrone im Zyklon sollte bei Bedarf (jedoch
mindestens einmal pro Jahr) ausgetauscht werden.
ZumAustausch darf nur der Original-Filter ver-wendet
werden. Falls die Maschine ein Mikrofilter hat, ist
dieses nach etwa 300 Betriebsstunden aus-zutauschen.
Bei einem eventuellen Waschvorgang beim Filterta-
usch muss der Motor abgedeckt werden.
Der Filtertausch muß von Personen durchgeführt
werden, welche eingewiesen wurden. Beim Filter-
wechsel müssen Schutzmasken der Partikelfilter-klasse
P2 oder höherwertig sowie Einwegschutz-anzuege
getragen und eine Gefährdung Dritter ausgeschlossen
werden. Gebrauchte Filter müssen in verschlossenen
Plastiksäcken entsorgt werden.
Die Garantiezeit beträgt 2 Jahre (bei Einschichtbetrieb)
und bezieht sich auf Fabrikationsfehler. Die Garantie
gilt nur unter der Voraussetzung, dass die Maschine
vorschriftgemäß behandelt und gewartet wird.
Für betriebsbedingten Verschleiß wird keine Haftung
übernommen. Die Geräte dürfen nur von
DUSTCONTROL und deren autorisierten Werk-
stätten repariert werden, ansonsten erlischt die
Garantie.
Garantie
Benennung Art. Nr
Plastiksack, Standard 4110
Feinfilter Zellulose mit
integriertem Filterschutz 42026
Mikrofilter 42024
Feinfilter, Polyester, mit
integrierend Filter Schutz 42025
Sonstiges Zubehör siehe Dustcontrol-
Katalog.
Zubehör
Der DC 3800c Twin ist mindestens einmal im Jahr zu
überholen und auf seine Funktion zu kontrollieren.
Abgenützte Teile müssen ausgetauscht werden, da es
sich um eine Maschine zur Beseitigung von
gesundheitsschädlichem Material handelt. Setzen Sie
nie die Funktion oder Lebensdauer der Maschine
aufs Spiel.
Der Ventilator der Maschine ist wartungsfrei.

DC 3800c Twin - 15 Art Nr 9483
FEHLERSUCHE
DEUTSCH
Problem Fehler Massnahme
Der Motor läuft nicht. Kein Stromanschluss. Strom anschliessen.
Der Motor bleibt sofort nach Falsche Sicherung. Sicherung tauschen.
dem Start stehen.
Der Motor läuft, aber die Kein Saugschlauch Schlauch anschliessen.
Maschine saugt nicht. angeschlossen.
Schlauch verstopft. Schlauch umdrehen oder
reinigen.
Kein Plastiksack am Zyklon Befestigen Sie den Plastik-
angebracht. sack wie beschrieben.
Der Motor läuft, aber die Loch im Saugschlauch. Schlauch austauschen.
Maschine saugt schlecht. Filter verstopft. Reinigen oder austauschen.
Saugschlauch zu lang oder Schlauch austauschen.
zu schmal.
Schlauch teilweise verstopft. Schlauch reinigen oder
umdrehen.
Oberteil der Maschine Ordentlich befestigen.
schlecht montiert.
Im Zyklon hat sich Staub Deckel abnehmen und
abgesetzt. den Zyklon reinigen.
Eines der Gebläse ist
beschädigt oder hat sich
gelockert.
Die Maschine bläst Staub Der Filter ist beschädigt Kontrollieren und gegebenen-
aus. oder hat sich gelockert. falls austauschen.
Abnormale Geräusch- Die Pumpe muß gewartet
entwicklung der Maschine. werden.

DC 3800c Twin - 16 Art Nr 9483
Conditions de sécurité
Lisez toutes les instructions avant d´utiliser la machine
et mettez à l´abri ces instructions.
Attention! Pendant l´utilisation de machines
électriques, les précautions de sécurité de base devront
être suivies pour réduire les risques de feu, les
décharges électriques et les blessures corporelles.
1.Zone de travail
Ne pas exposer la machine sous la pluie. Ne pas
l´utiliser dans des endroits humides ou en
présence de liquides ou gaz inflammables.
2. Surchauffe
Ne laisser jamais la machine tourner en con-tinu
inutilement. Suivre toujours les régle-mentations
particulières aux matières avec lesquelles vous
travaillez: par exemple l´amiante. Ne pas utiliser
la machine pour des travaux non conformes à
l´emploi normal de la machine.
3. Blessures corporelles
Ne jamais laisser la succion venir au contact
avec des parties du corps. Le fort effet de suc-
cion peut endommager les vaisseaux sanguins
de la peau. Ne pas réparer les composants élec-
triques soi-même, mais prendre une personne
qualifiée. Des erreurs peuvent causer des bles-
sures. Lire attentivement toutes les précautions
d´usage.
4. Prendre soin du cordon électrique
Ne jamais tirer la machine par son cordon
électrique. Protéger le cordon contre les chocs
et les objets coupants. Vérifier régulièrement
l´état du cordon.
5. Mesure importante
Pendant le nettoyage et l´entretien sur la
machine, le cordon électrique devra être
débranché.
6. Entretien de la machine
Garder la machine propre et vérifier que le
flexible est entier, et que les joints sont restés
étanches. Garder les poignées sèches et libres
de toute huile et graisse.
7. Vérification de l´état de la machine
Avant toute utilisation de la machine, il devra
être vérifié avec précautions que la machine est
en bon état de marche. Si il y a des pièces en-
dommagées, celles-ci devront être réparées par
un centre de maintenance autorisé Dustcontrol.
8. Attention!
Utiliser uniquement les accessoires et les pièces
détachées qui sont disponibles dans le catalogue
Dustcontrol. Si vous utilisez des pièces
défectueuses ou contrefaites (spéciale-ment les
filtres), la machine pourrait rejeter de la
poussière nocive qui pourrait causer des
dommages corporels.
CARACTÉRISTIQUES TECHNIQUES
HxlxL 1375 x 650 x 700 mm
Poids 54 kg
Entrée X 50 mm
Longueur flexible 5-20 m
Volume sac 2 x 30 l
Flux à l’entrée ouverte 320 m3/h
Dépression max. 21 kPa
Puissance 2300 W
Degré de filtration
Pré-séparateurs 80-90%
Degré de filtration, filtre
fin (DIN 24184/3) 99,9 %
Surface filtrante, filtre fin 1,8 m2
Degré de filtration,
microfiltre (DOP) 99,97 %
Surface filtrante, microfiltre 1,5 m2
Niveau sonore 75 dB(A)
kPa
20
10
100 200 300 400 m3/h
DC 3800c Twin
Génération de pression et
flux d`air

DC 3800c Twin - 17 Art Nr 9483
Description
Le DC 3800c Twin est stable, robuste, fiable et
particulièrement adapté pour l’extraction à la source
où il y a beaucoup de poussière fine. Le DC 3800c
Twin est idéal pour différentes applications comme
le ponçage du béton, ou d’autres applications où de
larges quantités de poussière doivent être extraites.
Le DC 3800c Twin est entraîné par deux moteurs
monophasés.
Le système d’extraction fonctionne avec la dépression
(aspiration) qui entraîne l’air à travers les accessoires
de nettoyage/carters, le système de flexibles, le
séparateur et le système de filtration. La séparation
grossière des poussières se produit dans le cyclone
du pré-séparateur qui a un très grand effet de
séparation pour les plus larges particules. La poussière
fine est séparée et retenue par le système de filtration.
Le nettoyage du filtre par impulsion inversée prolonge
considérablement la durée de vie du filtre, et procure
une constante et haute capacité d’aspiration sans avoir
à changer le filtre. La machine est équipée avec un
filtre secondaire HEPA.
Les poussières extraites sont collectées dans un sac
plastique de 30 l. Un changement du sac libre de
toute poussière peut être fait très simplement et
manuellement.
La matière collectée est ensuite facilement transportée
de façon à être jetée ou recyclée. C’est en fait la
même opération pour le sac du pré-séparateur et du
filtre.
Connecter la machine à une source d’énergie con-
forme, en accord avec les spécifications de la plaque
machine. Si le cordon électrique de la machine est
endommagé, il devra être remplacé. Toujours mettre
en marche les deux moteurs en même temps grâce à
leurs interrupteurs respectifs.
Le filtre devra être nettoyé au moins 1-2 fois par jour
en fonctionnement continu, ou si la machine est
équipée d’un manomètre de contrôle du filtre, quand
celui-ci est en zone rouge.
Pour le nettoyage du filtre:
1. Démarrer la machine.
2. Fermer la vanne guillotine.
3. Décolmater le filtre avec la tirette d’un
mouvement rapide. Répéter l’opération 5 à 6 fois.
4. Ouvrer la vanne guillotine.
Fonctionnement
5. Si le manomètre de contrôle du filtre passe au
vert, le travail peut continuer; s’il reste dans le
rouge, re-décolmater. Si après plusieurs essais, le
monomètre reste toujoursdans le rouge, le filtre
fin doit être changé.
Le sac plastique devra être changé seulement une fois
le filtre nettoyé. Le sac devra être changé quand le
niveau de poussières est à environ 5 cm en-dessous
du clapet.
Le sac plastique devra être fermé après avoir été re-
tiré de dessous la machine.
Utiliser uniquement des sacs plastique d’origine
Dustcontrol.
FRANCAIS
,

DC 3800c Twin - 18 Art Nr 9483
Entretien
Les filtres usés devront être enfermés dans un sac
plastique et retraités selon les normes industrielles.
Vérifier régulièrement que le cordon électrique n’est
pas endommagé.
Le DC 3800c Twin devra être testé au moins une fois
par an parce qu’il a pu être utilisé avec des matières
dangereuses. Les pièces défectueuses doivent être
rempla-cées. Pour ne jamais compromettre le
fonctionnement du DC 3800c Twin, utiliser
uniquement des pièces détachées d’origine.
Les ventilateurs sont libres de toute maintenance.
Pendant le nettoyage et l’entretien sur la machine, le
cordon électrique devra être déconnecté. Le moteur
ne peut être directement aspergé avec un fluide pen-
dant le nettoyage de la machine et doit être protégé.
Le filtre fin devra être changé au moins une fois par
an. Utiliser uniquement des pièces détachées d’ori-
gine. Si la machine est utilisée avec un microfiltre/
HEPA, celui-ci devra être changé toutes les 300 h de
fonctionnement. Utiliser une protection respiratoire
durant le changement du filtre. L’opération devra être
réalisée dans un lieu clos.
La période de garantie pour cette machine est de 2
ans, pièces et main d´oeuvre hors pièces d´usure. La
garantie est valide sous les conditions que la machine
est utilisée dans des conditions normales de travail,
pour lesquelles elle a été définie et si elle est conve-
nablement entretenu.
La maintenance accomplie par d´autres que
Dustcontrol ou que par un agent mandaté, annule
automatiquement la garantie. Aucune autre garantie
express ou implicite n´est applicable.
Garantie
Description Part No
Sacs plastigue, standard 4110
Filtre fin cellulose, avec
couvercle de protection 42026
Autres accessoires, voir le catalogue
Dustcontrol.
Accessoires
Description Part No
Microfiltre 42024
Filtre fin, polyester, avec
couvercle de protection 42025

DC 3800c Twin - 19 Art Nr 9483
Problème Défaut Solution
Moteur ne démarre pas. Machine non connectée. Vérifier connections.
Le moteur s´arrète aprés Mauvais fusible. Circuit correct. Un électricien
le démarrage. Thermique mal positionné. devra intervenir.
Pompe fonctionne mais Flexible non connecté. Connecté le flexible.
n´aspire pas. Flexible bouché. Nettoyer le flexible.
Pas de sac plastique sur le Monter le sac correctement.
cyclone.
Pompe tourne mais peu Trou dans le flexible. Changer ou réparer le
d´aspiration. Filtre bouché. flexible.
Flexible trop long ou trop Nettoyer ou le changer.
petit.
Flexible vrillé. Dévriller le flexible.
Filtre mal monté. Adjuster le filtre.
Poussière bloquée dans le Ouvrer le cyclone et nettoyer
cyclone. le.
Machine recrache la Filtre perforé ou pas Vérifier le et changer si
poussière. installé. nécessaire.
Son anormal dans la Appelez nous.
machine.
PROBLÈMES ET INTERVENTIONS
FRANCAIS
,

DC 3800c Twin - 20 Art Nr 9483
TECHNISCHE GEGEVENS
Veiligheidsvoorschriften
HxBxL 1375 x 650 x 700 mm
Gewicht 54 kg
Inlaat X 50 mm
Plastic zak 2 x 30 l
Slanglengte max 5-20 m
Maximum capaciteit 320 m3/h
Maximum onderdruk 21 kPa
Vermogen 2300 W
Afscheidingsgraad
voorafscheider 80-90%
Afscheidingsgraad
(DIN 24184/3) 99,9 %
Fijnfilter polyester oppervlak 1,8 m2
Afscheidingsgraad
microfilter (DOP) 99,97%
Microfilter oppervlak 1,5 m2
Geluidniveau 75 dB(A)
Lees voor het eerste gebruik alle instructies voor het
bedienen van de machine zorgvuldig en bewaar deze
instructies.
Waarschuwing! Bij gebruik van elektrische machines
moeten altijd de standaard veiligheidsvoorschriften
opgevolgd worden om risico’s als brand, elektrische
schokken en verwondingen te verkleinen. Deze houden
in:
1.Werkplek
Stel de machine niet bloot aan vocht en regen.
Gebruik de machine niet in vochtige of natte
omgeving of in de nabijheid van licht ontbrandende
vloeistoffen of gassen.
2. Overbelasting
Laat de machine nooit onbelast draaien. Volg altijd
de voorschriften die van toepassing zijn op het
materiaal waarmee wordt gewerkt zoals bijv.
asbest. Gebruik de machine niet voor doeleinden,
waarvoor deze niet bestemd is.
3. Lichamelijke verwondingen
Laat de afzuiging nooit in direct contact komen
met het lichaam. De sterke zuiging kan de
bloedvaten in de huid beschadigen. Repareer de
elektrische onderdelen nooit zelf, maar zorg dat
een gekwalificeerd persoon dit doet. Fouten
kunnen verwondingen veroorzaken. Zie ook het
onderdeel waarschuwing.
4. Misbruik het aansluitsnoer niet
Trek de machine nooit voort d.m.v. het
aansluitsnoer. Hou het aansluitsnoer uit de buurt
van hitte en scherpe randen. Controleer de
elektrische kabel regelmatig op beschadiging.
5. Belangrijke maatregel
Tijdens het schoonmaken of het onderhouden van
de machine dient de stroomtoevoer onderbroken te
zijn door de stekker uit het contact te nemen en
dient u ervoor te zorgen dat iemand anders deze
niet onverhoopt kan aansluiten.
6. Onderhoudt de machine met zorg
Hou de machine schoon en zorg dat de slang
onbeschadigd is en dat alle aansluitingen en
pakkingen dicht zijn. Volg de instructies. Zorg dat
de handvaten niet besmeurd zijn met olie of smeer.
7. Controle op beschadiging
Voor elk gebruik van de machine moet deze eerst
zorgvuldig worden nagekeken op eventuele
beschadigingen. Indien er beschadigingen
geconstateerd worden, moeten deze eerst
gerepareerd worden door een door Dustcontrol
gemachtigd servicecentrum.
8. Waarschuwing!
Gebruik alleen originele accessoires en
onderdelen van Dustcontrol. U vindt deze in de
Dustcontrol catalogus. Wanneer verkeerde
onderdelen of niet originele onderdelen worden
gebruikt, kan er mogelijk gezondheidsgevaarlijk
stof vrijkomen, hetgeen persoonlijk letsel kan
veroorzaken.
Vacuüm capaciteit
kPa
20
10
100 200 300 400 m3/h
DC 3800c Twin
