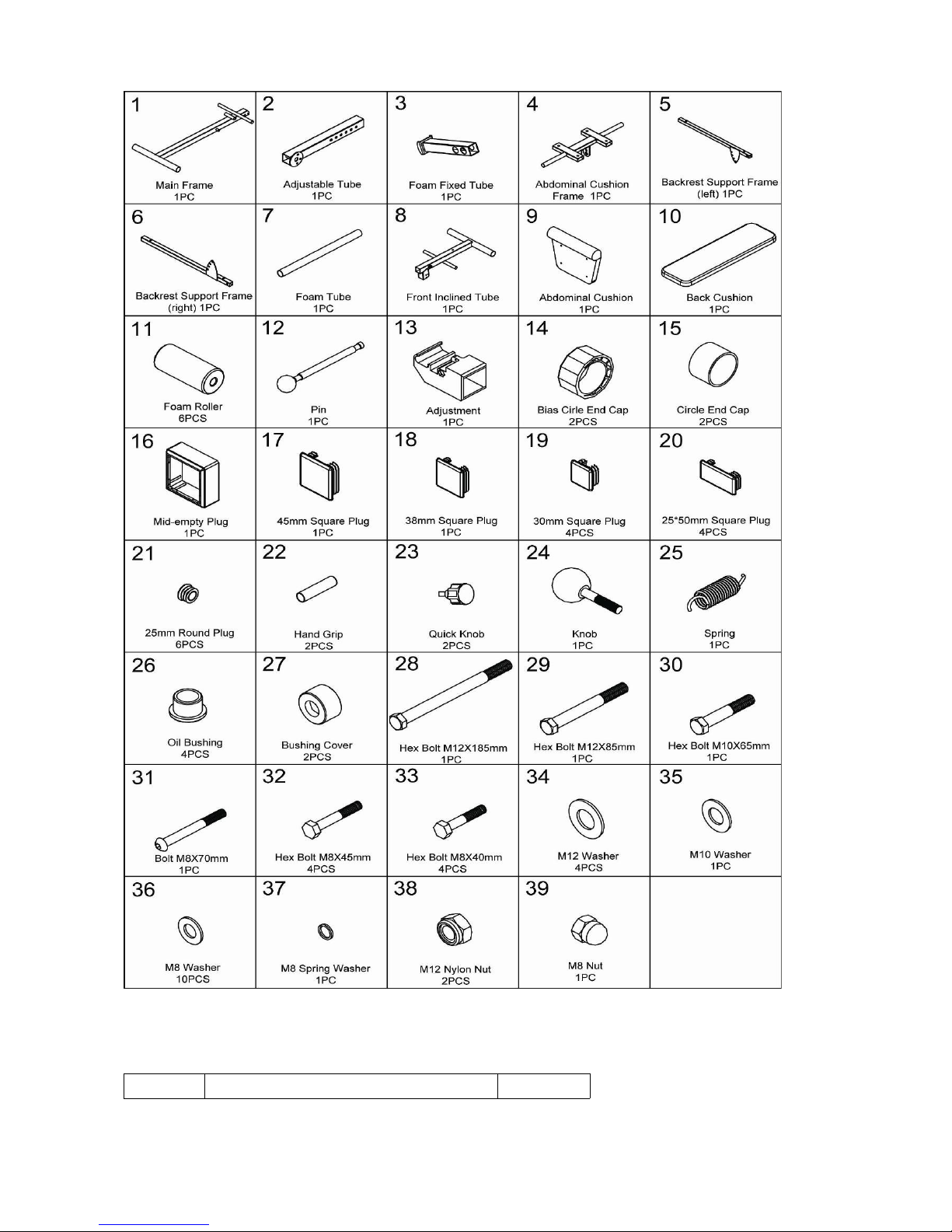

Zoznam dielov
(preklad dielov viď tab. nižšie)
4
SK

P.Č. Názov KS
1 Hlavný rám 1
2 Na taviteľná trubka 1
3 Pevná penová trubka 1
4 Brušný vankúšový rám 1
5 Rámová podpora operadla (ľavá) 1
6 Rámová podpora operadla (pravá) 1
7 Penová trubka 1
8 Predná klonená trubka 1
9 Brušný vankúš 1
10 Zadný vankúš 1
11 Penový valec 6
12 Kolík 1
13 Regulácia 1
14 Šikmý kruhový uzáver 2
15 Kruhový uzáver 2
16 Poloprázdna zá trčka 1
17 45mm2 zá trčka 1
18 38mm2 zá trčka 1
19 30mm2 zá trčka 4
20 25x50mm zá trčka 4
21 D25m zá trčka 4
22 Ručná vorka 2
23 Rýchlokľuka 2
24 Kľuka 1
25 Pružina 1
26 Olejové puzdro 4
27 Puzdrová krytka 2
28 Skrutka M12x185mm 1
29 Skrutka M12x85mm 1
30 Skrutka M10x85mm 1
31 Skrutka M8x70mm 1
32 Skrutka M8x45mm 4
33 Skrutka M8x40mm 4
34 M12 Podložka 4
35 M10 Podložka 1
36 M8 Podložka 10
37 M8 Pružinová podložka 1
38 M12 nylonová matica 2
5
SK

39 M8 matica 1
Postup pri montáži
Vyberte všetky diely z kartónu a položte ich na zem. Skontrolujte i diely o
zoznamom dielov a ui tite a, že nijaký diel v kartóne nechýba.
Krok 1:

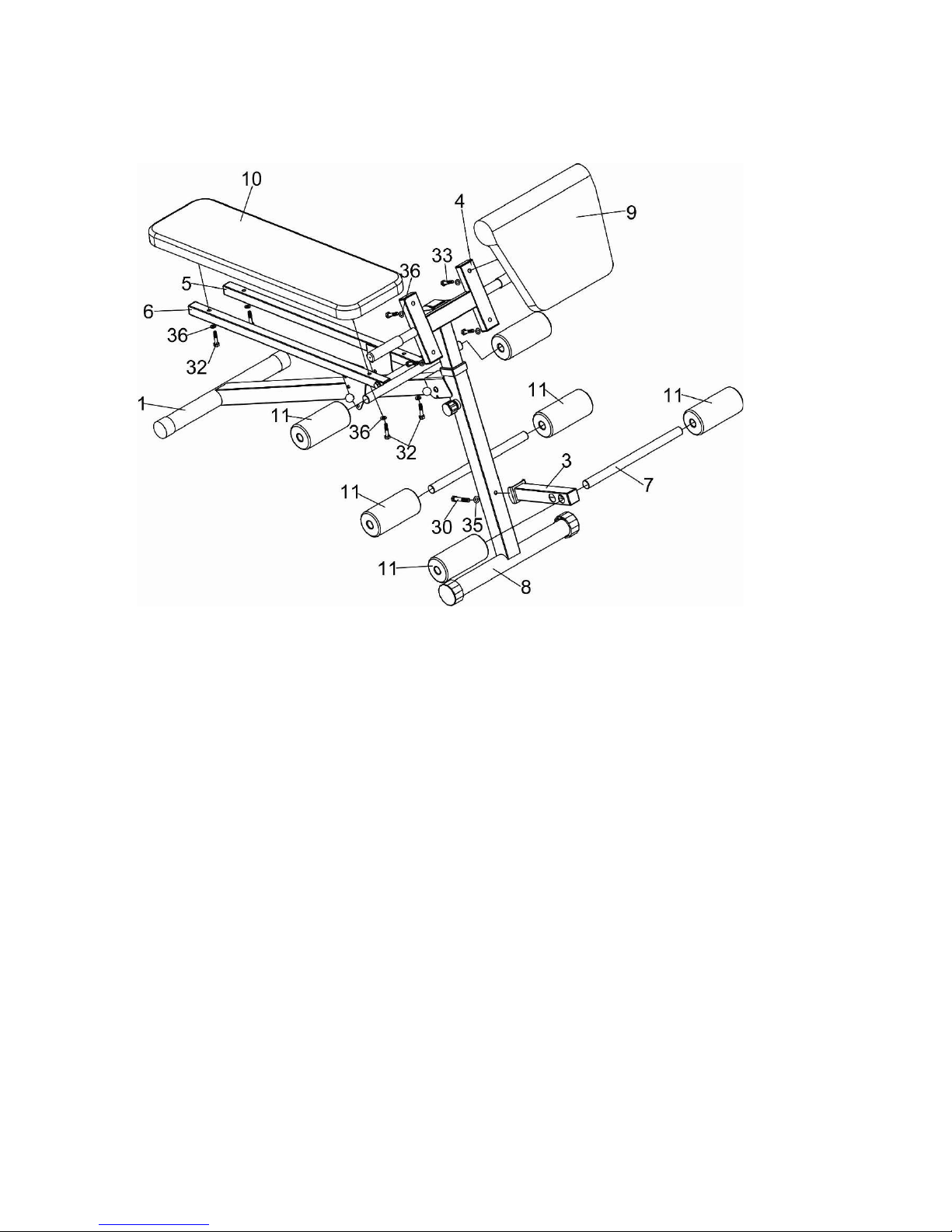

1. Pripojte hlavný rám (1) do prednej klonenej trubky (8), použitím jednej M8X70mm krutky
(31), dvoch M8 položiek (36), jednej M8 pružinovej položky (37) a jednej M8 nylonej matice (39).
2. Vložte na taviteľnú trubku (2) do prednej klonenej trubky I(8) použitím rychlokľuky (23).
6
SK

Krok 2:
1. Pripojte rámovú podporu operadla (ľavú) (5) a rámovú podporu operadla (pravú) (6) do hlavného
rámu (1), použitím dvoch olejových puzdier (26), jednej M12X185mm krutky (28), dvoch M12
podložiek (34) a jednej M12 nylonovej matice (38).
2. Pripojte brušný vankúšový rám (4) do na taviteľnej trubky (2), použitím dvoch olejovýchpuzdier
(26), jednej M12X85mm krutky (29), dvoch M12 podložiek (34), jednej nylonovej matice M12
m (38) a jednej rýchlokľkuky (23). Potom vložte rýchlokľuku (23) cez jednotlivé diery na do ke
U-typ do každej jedenj diery na okrúhlej do ke.
7
SK

Krok 3:
1. Pripojte zadný vankúš (10) do rámovej podpory operadla (ľavá (5) a rámovej podpory operadla
(pravá) (6), použitím štyroch M8X45mm krutiek (32) a štyroch M8 podložiek (36).
2. Pripojte brušný vankúš (9) do brušného vankúšového rámu (4), použítím štyroch M8X40mm
krutiek (32) a štyroch M8 podložiek (36).

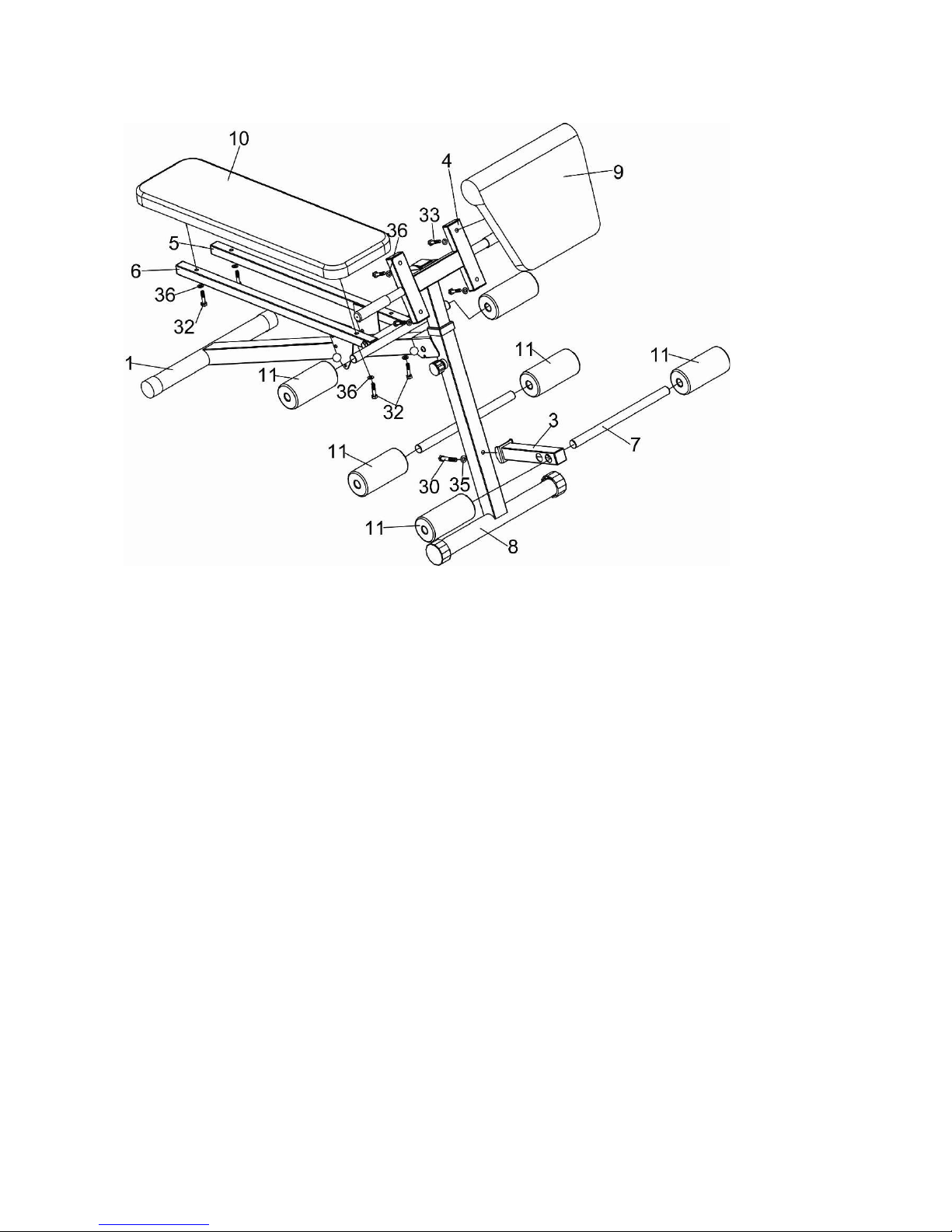

3. Pripojte pevnú penovú trubku (3) do prednej klonenej trubky (8), použitím jednej M10X65mm
krutky (30) a jednej M10 podložky (35).
4. Vložte penovú trubku (7) do pevnej penovej trubky (3), potom za uňte še ť penových valčekov
(11) do penovej trubky (7), prednej klonenej trubky (8) a hlavného rámu (1).
8
SK

Inštrukcie na skladanie

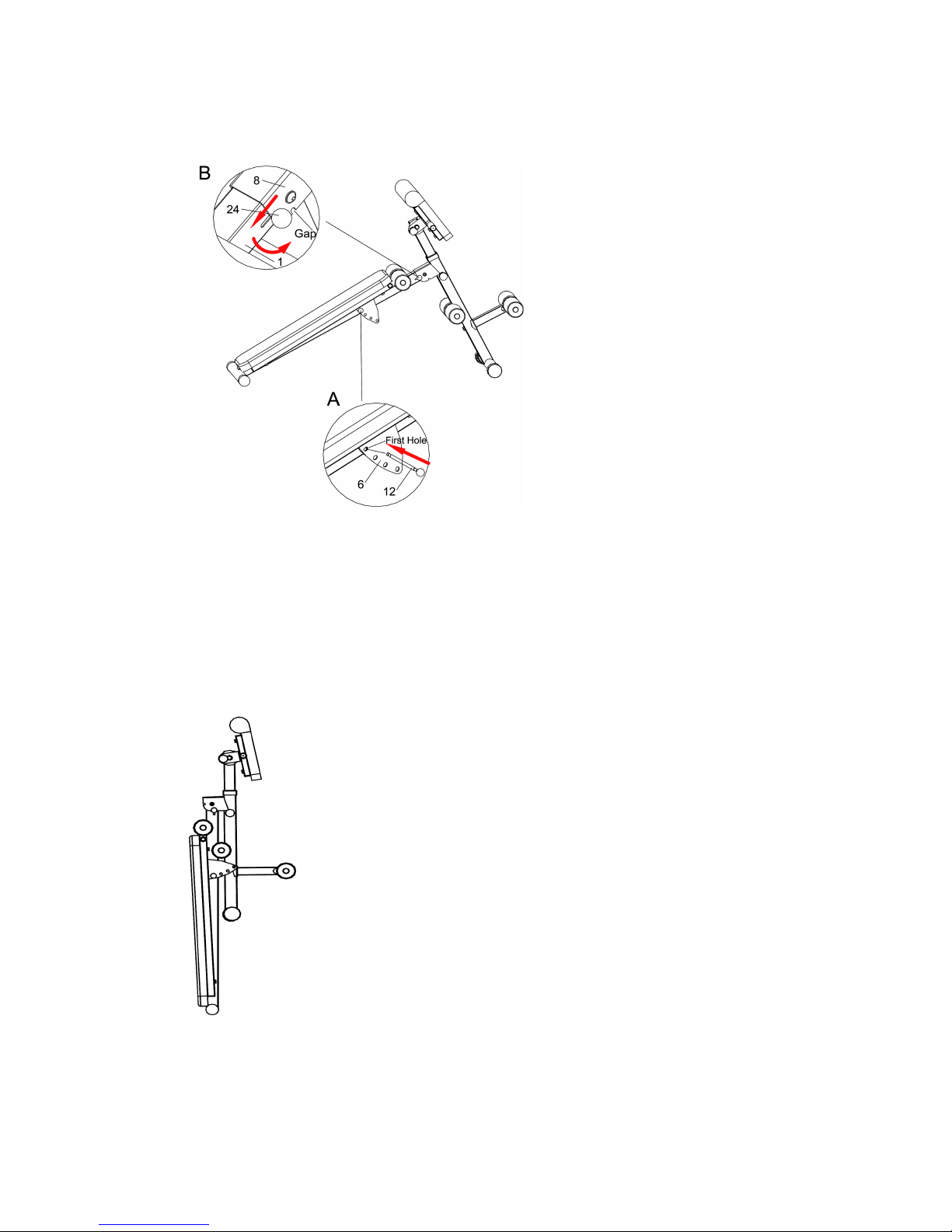

A. Vložte kolík (12) do prvej diery z vejárovej do ky a na tavte operadlový rám, ako vidno na
obrázku.
B. Po uňte kľuku (24) a potom zložte lavicu merom k šípke tak, aby te mali kľuku (24) polohe
medzery.
9
SK

Výkresová dokumentácia
10
SK
