DUVLAN Kron 4822 User manual

Návod na použitie: Multifunkčná veža DUVLAN Kron kód: 4822
Návod k použití: Multifunkční v ž DUVLAN Kron kód: 4822
User manual: Home Gym DUVLAN Kron code: 4822
1
CZ
EN
SK

Vážené zákazníčk , vážení zákazníci
Teší nás, že ste sa rozhodli pre zariadenie značky Duvlan. Tento kvalitný produkt je navrhnutý a
testovaný pre fitness tréningy v domácom prostredí. Pred poskladaním zariadenia si pozorne
prečítajte návod na použitie. Používajte zariadenie iba tak ako je to popísané v tomto návode na
použitie. Návod uschovajte pre prípad ďalšej potreby.
Prajeme Vám veľa zábavy a úspechov pri Vašom tréningu.
Váš Duvlan tím
Záruka
Predávajúci poskytuje na tento výrobok predĺženú 5-ročnú záruku na rám. Pre všetky ostatné
mechanické aj elektornické súčiastky platí 2-ročná záruka.
Záruka sa nevzťahuje na opotrebované časti a škody spôsobené nesprávnou manipuláciou so
zariadením. V prípade reklamácie nás kontaktujte.
Záručná doba začína plynúť dátumom predaja. (uschovajte preto doklad o kúpe).
Zákazníck servis
Aby sme Vám mohli čo najlepšie pomôcť s prípadnými problémami na Vašom zariadení, poznačte
si presný názov výrobku a číslo objednávky. Tieto údaje nájdete na faktúre.
Pok n pre zaobchádzanie so zariadením po v radení z prevádzk
Zariadenie Duvlan je recyklovateľné. Prosíme Vás, aby ste Vaše zariadenie po skončení životnosti
odovzdali do zberní odpadu (alebo miesta na to určeného).
Kontakt
Duvlan s.r.o.
Textilná 5/897
957 01 Bánovce nad Bebravou
e-mail: [email protected]
web: www.duvlan.com
Pok n
Tento návod na použitie je len referencia pre zákazníkov. Duvlan nepreberá ručenie za chyby
vzniknuté prekladom, alebo technickou zmenou produktu.
2
SK

Dôležité bezpečnostné upozornenie
Ak chcete znížiť riziko vážneho poranenia, prečítajte si nasledujúce bezpečnostné pokyny pred
použitím produktu. Dozviete sa dôležité informácie o bezpečnosti, správnom používaní a údržbe
zariadenia. Uschovajte tento návod na používanie v prípade neskoršej opravy, údržby alebo
objednania náhradných súčiastok.
•Toto zariadenie nemôže používať osoba, ktorej telesná hmotnosť je väčšia ako 110 kg.
•Zariadenie je navrhnuté pre tréning dospelých osôb. Nenechávajte deti a domáce zvieratá
bez dozoru v miestnosti so strojom.
•Zabezpečte dostatočný priestor na bezpečné používanie zariadenia.
•Postavte zariadenie na nekĺzavý povrch. V prípade, že chcete chrániť Vašu podlahu, položte
pod zariadenie ochrannú podložku.
•Používajte zariadenie vo vnútri a chráňte ho pred vlhkosťou a prachom. Neumiestňujte
zariadenie do zastrešenej verande a v blízkosti vody.
•Zariadenie je navrhnuté pre domáce používanie. Pre komerčné využívanie zariadenia sa na
zariadenie záruka nevzťahuje a výrobca za zariadenie neručí.
•Pri zdravotných komplikáciách a obmedzeniach konzultujte Váš tréning s Vašim lekárom.
Povie Vám, ktorý tréning je pre Vás vhodný.
•Nesprávny tréning a precenenie Vašich schopností môže poškodiť Vaše zdravie.
•Pokiaľ počas tréningu pocítite nevoľnosť, bolesť na hrudi alebo sa Vám bude zle dýchať,
okamžite ukončite tréning a vyhľadajte lekára.
•S tréningom začnite až potom ako sa presvedčíte, že zariadenie je správne poskladané a
nastavené.
•Pri montáži zariadenia postupujte presne podľa návodu.
•Používajte len originálne diely Duvlan.
•Pevne utiahnite všetky pohyblivé časti, aby ste zabránili ich uvoľneniu počas tréningu.
•Nepoužívajte zariadenie na boso alebo s voľnou obuvou. Počas tréningu nenoste voľné
oblečenie. Pred začatím tréningu odložte všetky šperky. Vlasy si riadne upravte, aby Vám
počas cvičenia neprekážali. Neobúvajte si koženú obuv, alebo obuv s vysokými opätkami.
•Poškodené diely môžu ohroziť Vašu bezpečnosť a ovplyvniť životnosť zariadenia.
Opotrebované a poškodené diely okamžite vymeňte, alebo zariadenie prestaňte používať.
•Pravidelne kontrolujte eliptický trenažér pred spustením cvičenia, aby ste sa ubezpečili, že
všetky diely sú pripojené a matice, skrutky, pedále a ložiskové tyče sú dotiahnuté.
•Akákoľvek montáž/demontáž zariadenia musí byť vykonaná starostlivo.
•Držte ruky a nohy preč od pohyblivých častí.
•Nesnažte sa opravovať toto zariadenie sami.
3
SK

Montážn návod

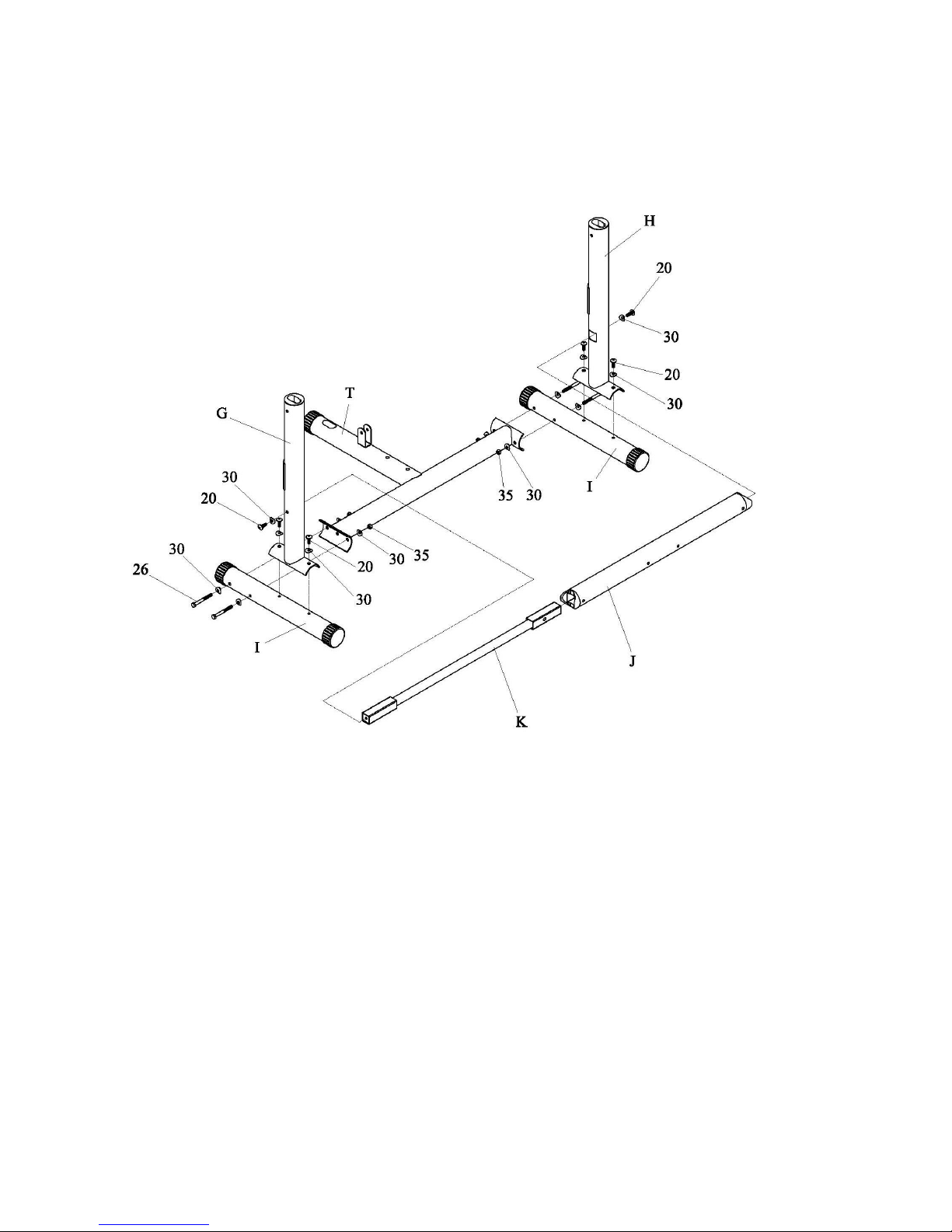

Krok 1
1. Pripevnite zadný stabilizátor (T) k bočnému stabilizátoru (I) so skrutkou M10 * 95 (26), R-
podložkou (30) a matice (35).
2. Pripojte pravú vertikálnu podporu (G) k bočnému stabilizátoru (I) so šesťhrannou skrutou
M10 * 30 (20) a R-podložkou (30).
3. Vloženie horizontálnej podpory (K) do rotačnej rúrky (J). Vložte horizontálnu podporu (K)
do otvoru na pravej zvislej podpory (G), zabezpečte so šesťhrannou skrutkou M10 * 30 (20) a
R-podložkou (30).
4. Pripojte ľavú vertikálnu podporu (H) k bočnému stablizátoru (I) a horizontálnej podpore (K)
zaistite imbusovou skrutkou M10 * 30 (20) a R-podložkou (30).
4
SK

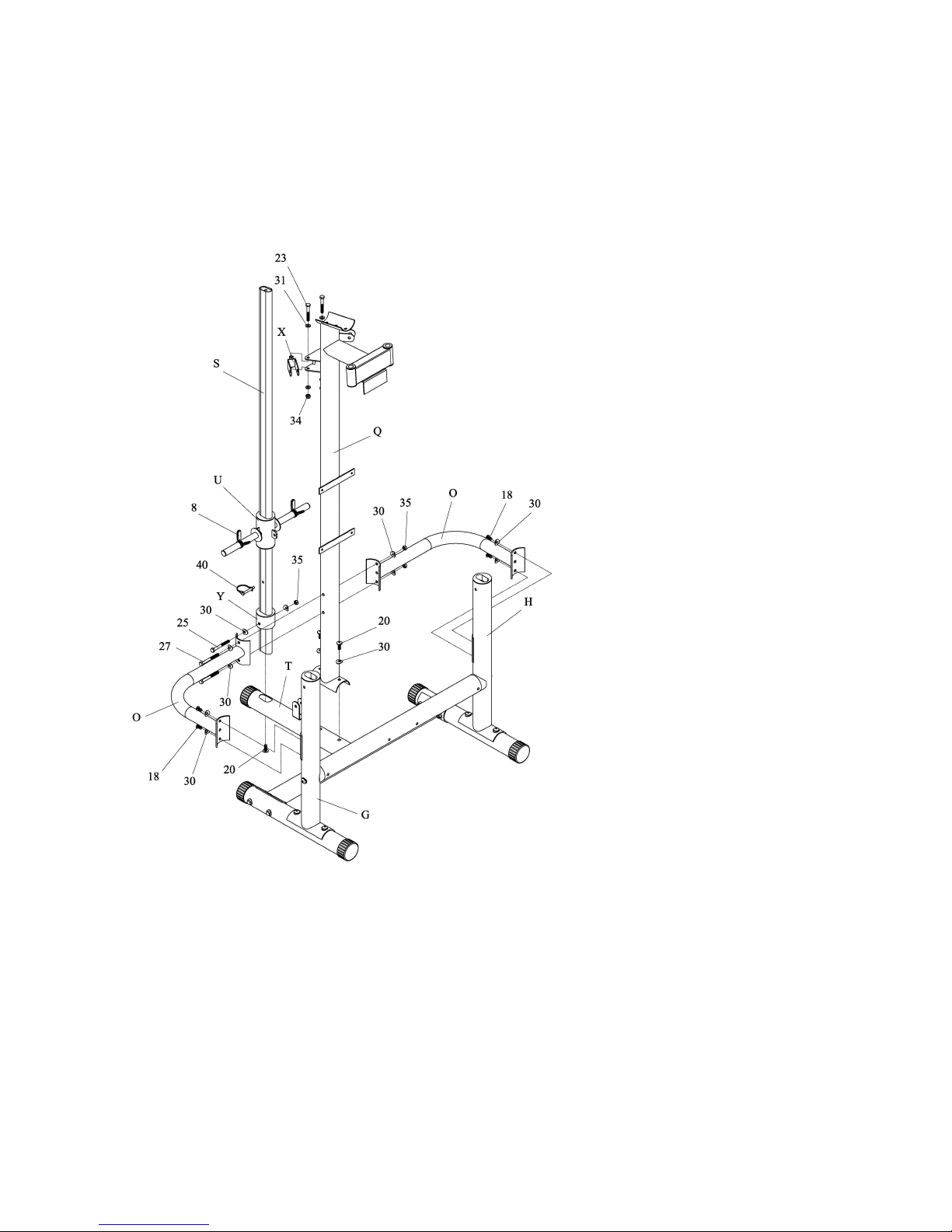

Krok 2
1. Pripojte chrómový stĺpik (S) k zadnému stabilizátoru (T) imbusovou skrutkou M10 * 30 (20).
2. Posuňte blokovú rúrka (Y) dole po chrómovom stĺpiku (S), zaistite ho pomocou skrutiek M10 *
90 (25), R-podložkiek (30) a matice (35).
3. Posuňte rukáv tyče závaží (U) po chrómovom stĺpiku (S).
4. Pripevnite zadnú vertikálnu podporu (Q) k zadnému stabilizátoru (T) so šesťhrannou skrutkou
M10 * 30 (20) a R-podložkou (30).
5. Pripojte spojovaciu tyč (O) k zadnej vertikálnej podpore (Q), a k pravej a ľavej zvislej opore (G
& H), so skrutkou M10 * 100 (27), imbusovou skrutkou M10 * 20 (18), R-podložkou (30) a
maticou (35 ).
6. Pripojte rotačný držiak kladky (X) k zadnej zvislej podpore (Q) so skrutkou M10 * 75 (23),
podložkou (31) a poistnou maticou (34).
5
SK

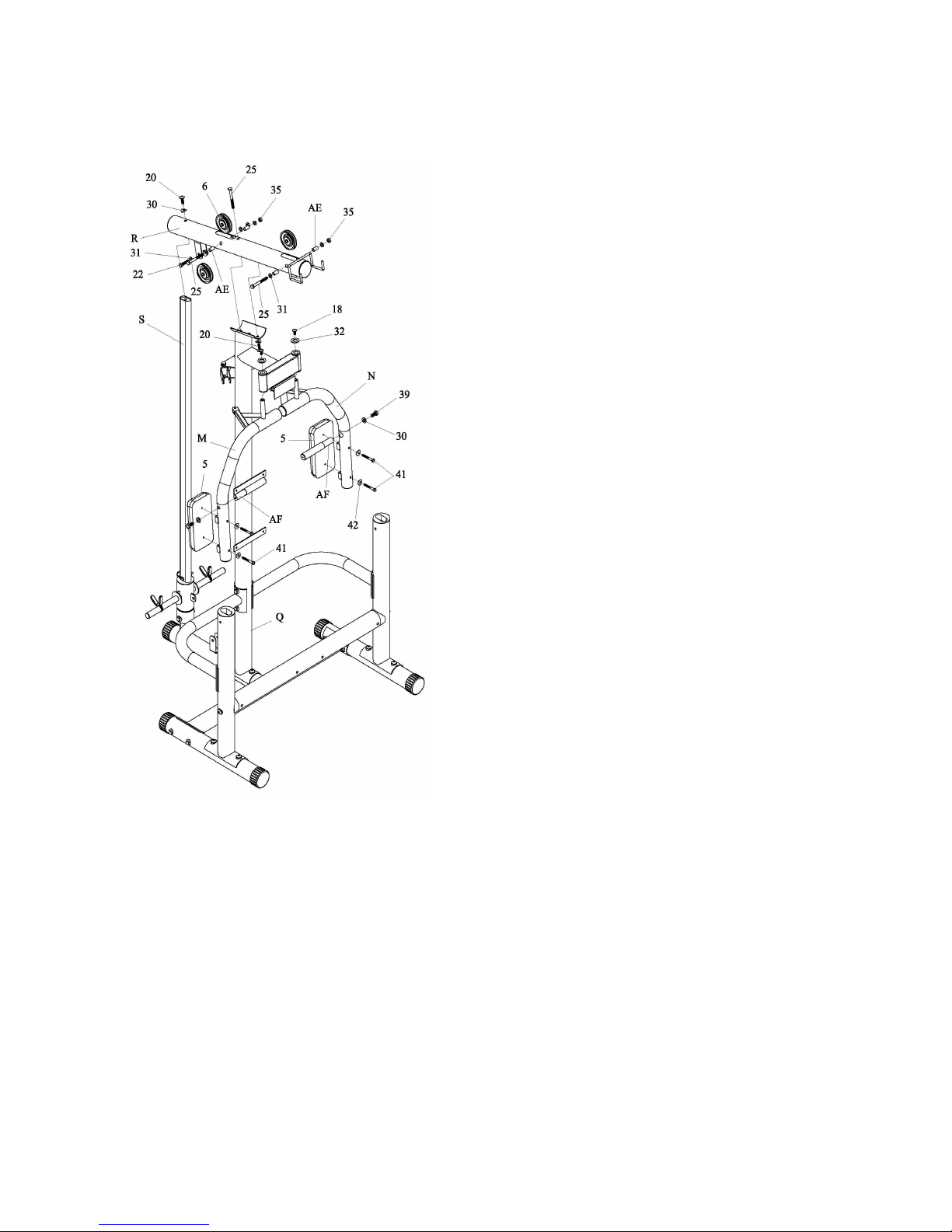

Krok 3
1. Pripevnite horný rám (R) do chrómového stĺpika (S) a do zadnej vertikálnej podpory (Q)
imbusovou skrutkou M10 * 30 (20), skrutkou M10 * 90 (25) a R-podložkou (30). Pripevnite kladku
(6), k hornému rámu (R), so krátkou železnou rúrkou (AE), skrutkou M10 * 90 (25), podložkou
(31) a maticou (35).
2.. Pripojte pravý butterfly (M) a ľavý butterfly (N) k zadnej zvislej podpore (Q) s šesťhrannou
skrutkou M10 * 20 (18) a veľkou podložkou (32).
3. Pripevnite rukoväť (AF) na butterfly (M & N) so skrutkou M10 * 20 (39) a R-podložkou (30).
4. Pripojte opierku rúk (5) na butterfly (M & N) so skrutkou M8 * 70 (41) a R-podložkou (42).
6
SK

Krok 4
1. Vložte nastavovaciu podporu závaží (L) do pravej zvislej podpory (G) a ľavej zvislej podpory
(H) správnu výšku nastavte pomocou pravého kolíka (AB) a ľavého kolíka (AC).
2. Pripojte pravý bezpečnostný hák (Z) a ľavý bezpečnostný hák (AA) na nastavovaciu podpru
závaží (L) pomocou poistnou maticou (33).
3. Pripojte hlavný rám (D) na rotačnú tyč (J) so šesťhrannou skrutkou M10 * 30 (20) a R-podložkou
(30).
4. Pripojte podporu zdvihu nôh (C) k hlavnému rámu (D) so šesťhrannou skrutkou M 10 x 30 (20) a
R-podložkou (30).
5. Pripevnite zdvih nôh (A) na podporu zdvihu nôh (C) so skrutkou M10 * 80 (24), podložkou (31)
a poistnou maticou (34).
7

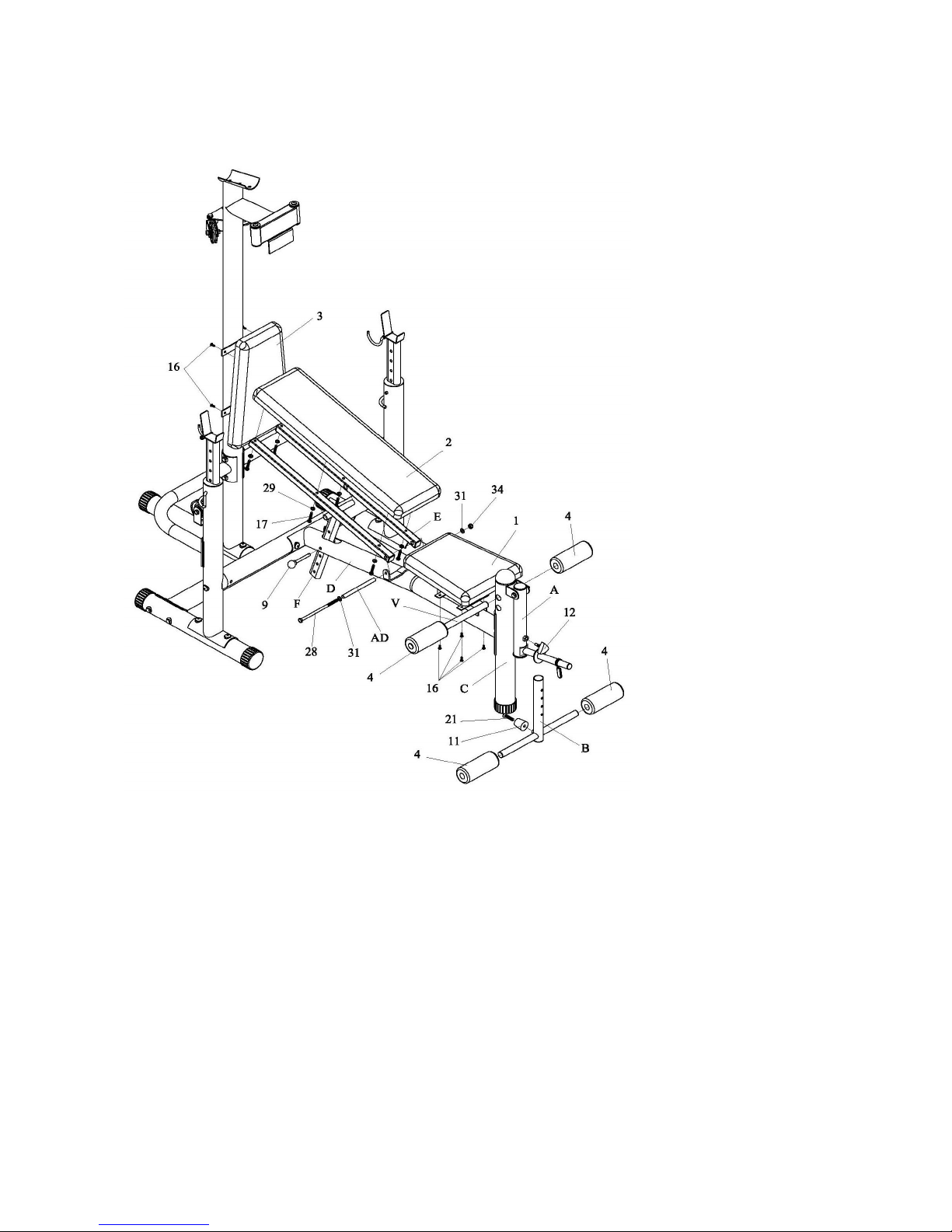

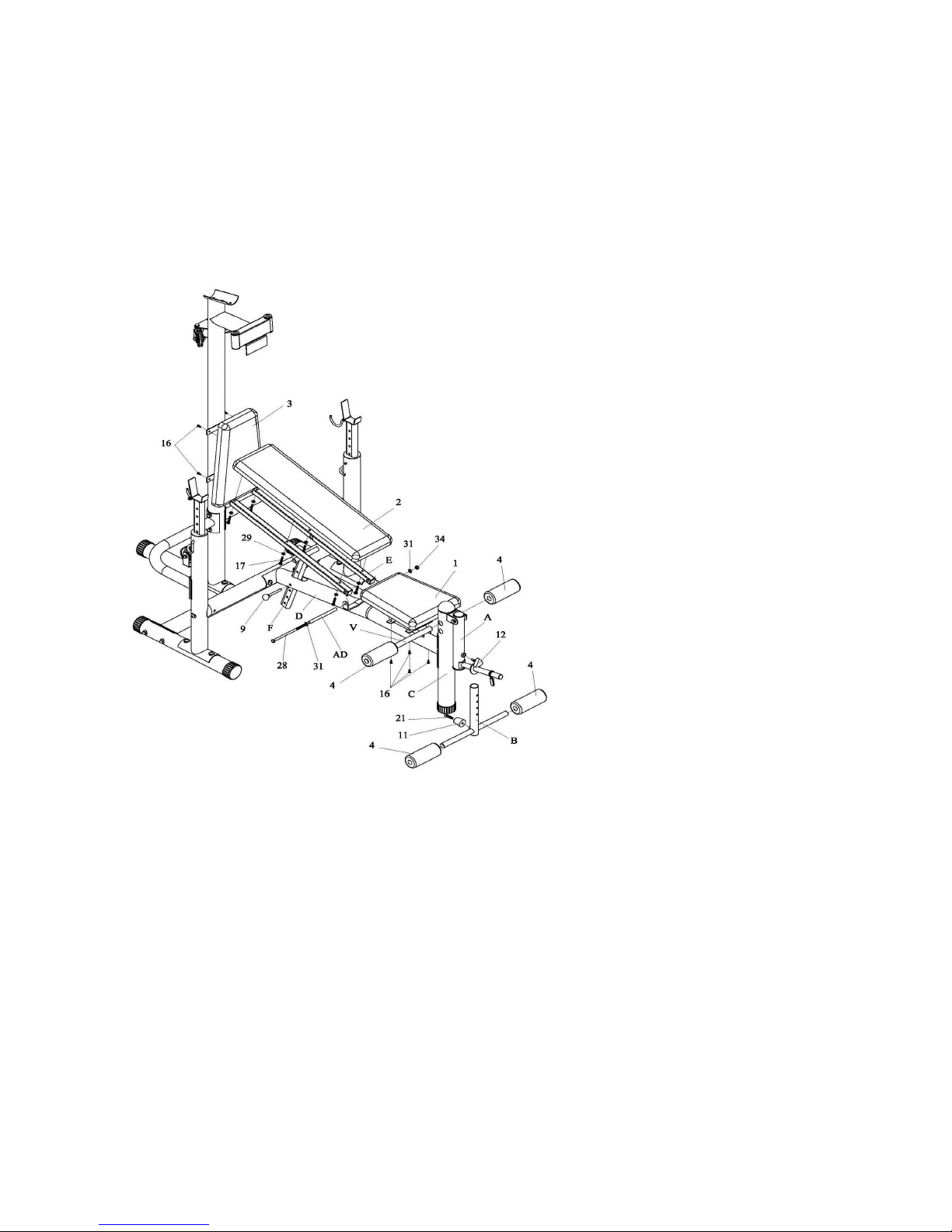

SK

Krok 5
1. Pripojte nastavenie zdvihu nôh (B) na zdvih nôh (A) s trojuholníkovým gombíkom (12).
2. Vložte penové trubice (V) do podpory zdvihu nôh (C), pripojte penový valček (4) na penovú
rurku (V).
3. Pripojte nastaviteľnú chrbtovú opierku (F) na podporu (E), potom pripojte podporu (E) k
hlavnému rámu (D) s dlhou železnou rúrkou (AD), pomocou skrutiek M10 * 200 (28),
podložiek (31) a poistnej matice (34). Pripojte nastaviteľnú chrbtovú opierku (F) k
hlavnému rámu (D) s kolíkom (9).
4. Pripojte bezpečnostnú podložku (1) na hlavný rám (D), so skrutkou s krížovou hlavou M6 *
16 (16).
5. Pripojte podložku operadla (2) na podporu operadla (E) so skrutkou M8 * 45 (17) a
podložkou (29).
6. Pripojte širokú podložku operadla (3)k zadnej zvislej podpore (Q) so skrutkou s krížovou
hlavou M6 * 16 (16).
8
SK

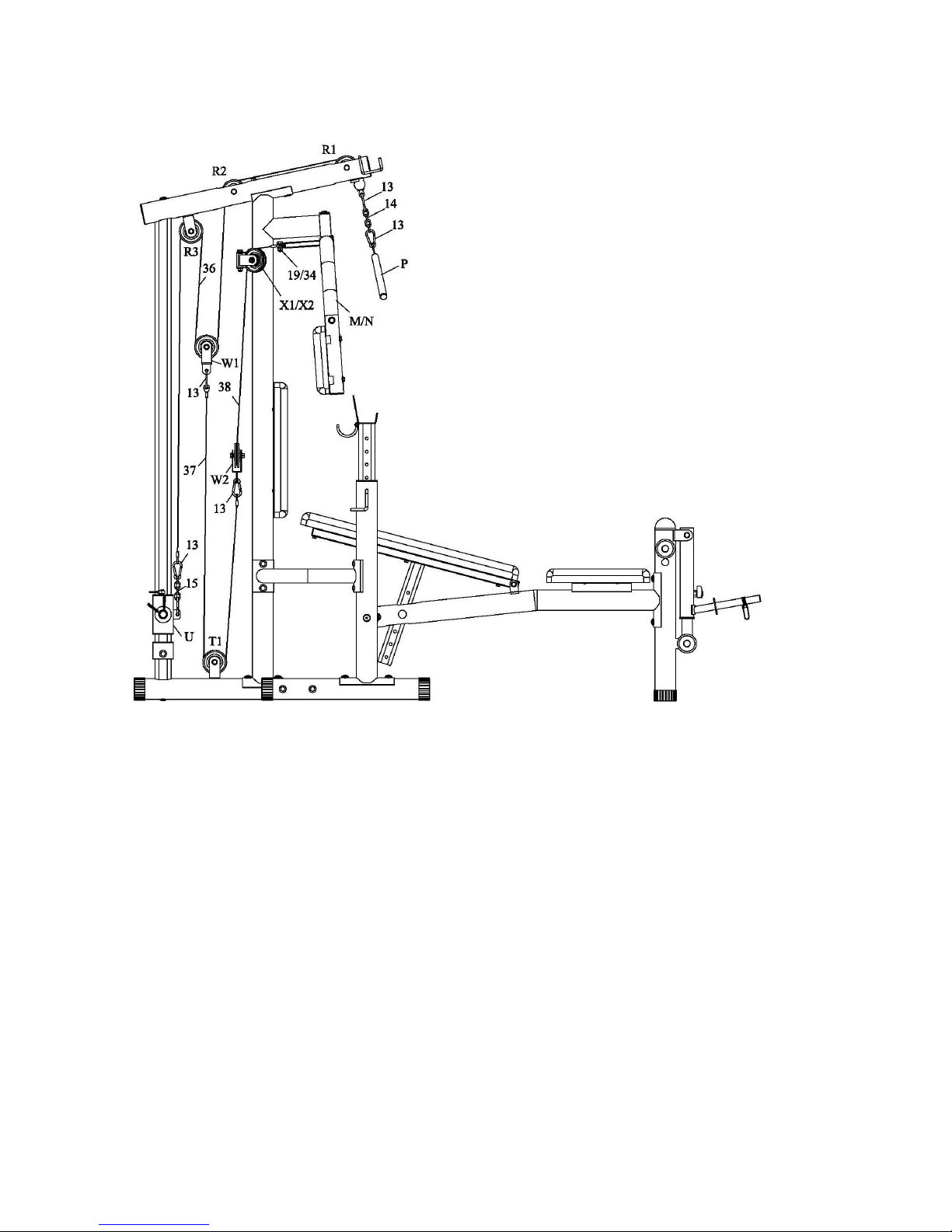

Krok 6
1. Namontujte dlhé lanko bez zarážky (38)
Pripojte jeden koniec lanka (38) do pravého butterfly (M) so skrutkou M10 * 20 (19) a poistnou
maticou (34). Spustite druhý koniec lanka cez rotačný držiak kladky (X1), kladku (W2) cez držiak
(W), kladku na ďalší rotačný držiak kladky (X2), potom pripojte koniec ľavého butterfly (N ) so
skrutkou M10 * 20 (19) a poistnou maticou (34).
2. Montáž lanka s jednou zarážkou (36)
Spustite koniec lanka bez zaražky (36) cez kladku na hornom ráme R1 (R), cez kladku na hornom
ráme R2 (R), cez kladku W1 na držiaku kladky (W), cez kladku na R3 horný rám (R), pripojte
lanko k tyči so závažiami (U) s háčikmi (13) a s krátkym reťazou (15).
3. Montáž krátkeho lanka bez zarážky (37)
Pripojte jeden koniec lanka (37) do držiaka kladky (W1) s hákom (13). Spustite druhý koniec lanka
cez T1 kladku na zadnom stabilizátore (T), zaveste koniec lanka do držiaka kladky (W2) s hákom
(13).
4. Pripojte lat tyč (P) na koniec zarážky na lanku na kábli (36) s háčikmi (13) a dlhou reťazou (14).
9
SK

Vážené zákaznice, vážení zákazníci
T ší nás, že jste se rozhodli pro zařízení značky DUVLAN. Tento kvalitní produkt je navržen a
testován pro fitness tréninky v domácím prostředí. Před sestavením zařízení si pozorn přečt te
návod k použití. Používejte zařízení pouze tak jak je to popsáno v tomto návodu k použití. Návod
uschovejte pro případ další potřeby.
Přejeme Vám hodn zábavy a úsp chů u Vašem tréninku.
Váš DUVLAN tým
Záruka
Prodávající poskytuje na tento výrobek prodlouženou 5letou záruku na rám. Pro všechny ostatní
mechanické i Elektornické součástky platí 2letá záruka.
Záruka se nevztahuje na opotřebované části a škody způsobené nesprávnou manipulací se
zařízením. V případ reklamace nás kontaktujte.
Záruční doba začíná b žet datem prodeje. (Uschovejte proto doklad o koupi).
Zákaznický servis
Abychom Vám mohli co nejlépe pomoci s případnými problémy ve vašem zařízení, poznamenejte
si přesný název výrobku a číslo objednávky. Tyto údaje najdete na faktuře.
Pok n pro zacházení se zařízením po v řazení z provozu
Zařízení DUVLAN je recyklovatelné. Prosíme Vás, abyste Vaše zařízení po skončení životnosti
předali do sb ren odpadu (nebo místa k tomu určeného).
Kontakt
DUVLAN s.r.o.
Textilní 5/897
957 01 Bánovce nad Bebravou
e-mail: [email protected]
web: www.duvlan.com
Pok n
Tento návod k použití je pouze reference pro zákazníky. DUVLAN nepřebírá ručení za chyby
vzniklé překladem nebo technickou zm nou produktu.
10
CZ

Důležité bezpečnostní upozornění
Chcete-li snížit riziko vážného poran ní, přečt te si následující bezpečnostní pokyny před použitím
produktu. Dozvíte se důležité informace o bezpečnosti, správném používání a údržb zařízení.
Uschovejte tento návod k použití v případ pozd jší opravy, údržby nebo objednání náhradních
dílů.
Toto zařízení nemůže používat osoba, jejíž t lesná hmotnost je v tší než 110 kg.
Zařízení je navrženo pro trénink dosp lých osob. Nenechávejte d ti a domácí zvířata bez dozoru v
místnosti se strojem.
Zabezpečte dostatečný prostor pro bezpečné používání zařízení.
Postavte zařízení na neklouzavý povrch. V případ , že chcete chránit Vaši podlahu, položte pod
zařízení vybaveno ochrannou podložku.
Používejte zařízení uvnitř a chraňte jej před vlhkostí a prachem. Neumísťujte zařízení do zastřešené
verand av blízkosti vody.
Zařízení je navrženo pro domácí použití. Pro komerční využití zařízení na zařízení záruka
nevztahuje a výrobce za zařízení neručí.
Při zdravotních komplikacích a omezeních konzultujte Váš trénink s lékařem. Řekne Vám, který
trénink je pro Vás vhodný.
Nesprávný trénink a přecen ní Vašich schopností může poškodit Vaše zdraví.
Pokud b hem tréninku pocítíte nevolnost, bolest na hrudi nebo se Vám bude špatn dýchat,
okamžit ukončete trénink a vyhledejte lékaře.
S tréninkem začn te až poté se přesv dčíte, že zařízení je správn poskládané a nastaveny.
Při montáži zařízení postupujte přesn podle návodu.
Používejte pouze originální díly DUVLAN.
Pevn utáhn te všechny pohyblivé části, abyste zabránili jejich uvoln ní b hem tréninku.
Nepoužívejte zařízení na boso nebo s volnou obuví. B hem tréninku nenoste volné oblečení. Před
zahájením tréninku odložte všechny šperky. Vlasy si řádn upravte, aby Vám b hem cvičení
nepřekážely. Neobouvejte si koženou obuv, nebo obuv s vysokými podpatky.
Poškozené díly mohou ohrozit Vaši bezpečnost a ovlivnit životnost zařízení. Opotřebované a
poškozené díly okamžit vym ňte, nebo zařízení přestaňte používat.
Pravideln kontrolujte eliptický trenažér před spušt ním cvičení, abyste ubezpečili, že všechny díly
jsou připojeny a matice, šrouby, pedály a ložiskové tyče jsou dotaženy.
Jakákoliv montáž / demontáž zařízení musí být provedena pečliv .
Držte ruce a nohy pryč od pohyblivých částí.
Nesnažte se opravovat toto zařízení sami.
11
CZ

MONTÁŽNÍ NÁVOD
Krok 1
1. Připevn te zadní stabilizátor (T) k bočnímu stabilizátoru (I) se šroubem M10 * 95 (26), R-
podložkou (30) a matice (35).
2. Připojte pravou vertikální podporu (G) k bočnímu stabilizátoru (I) se šestihrannou zkrutné M10 *
30 (20) a R-podložkou (30).
3. Vložení horizontální podporu (K) do rotační trubky (J). Vložte horizontální podporu (K) do
otvoru na pravé svislé podpory (G), zabezpečte se šestihrannou šroubem M10 * 30 (20) a R-
podložkou (30).
4. Připojte levou vertikální podporu (H) k bočnímu stablizátoru (I) a horizontální podpoře (K)
zajist te imbusovou šroubem M10 * 30 (20) a R-podložkou (30).
12
CZ

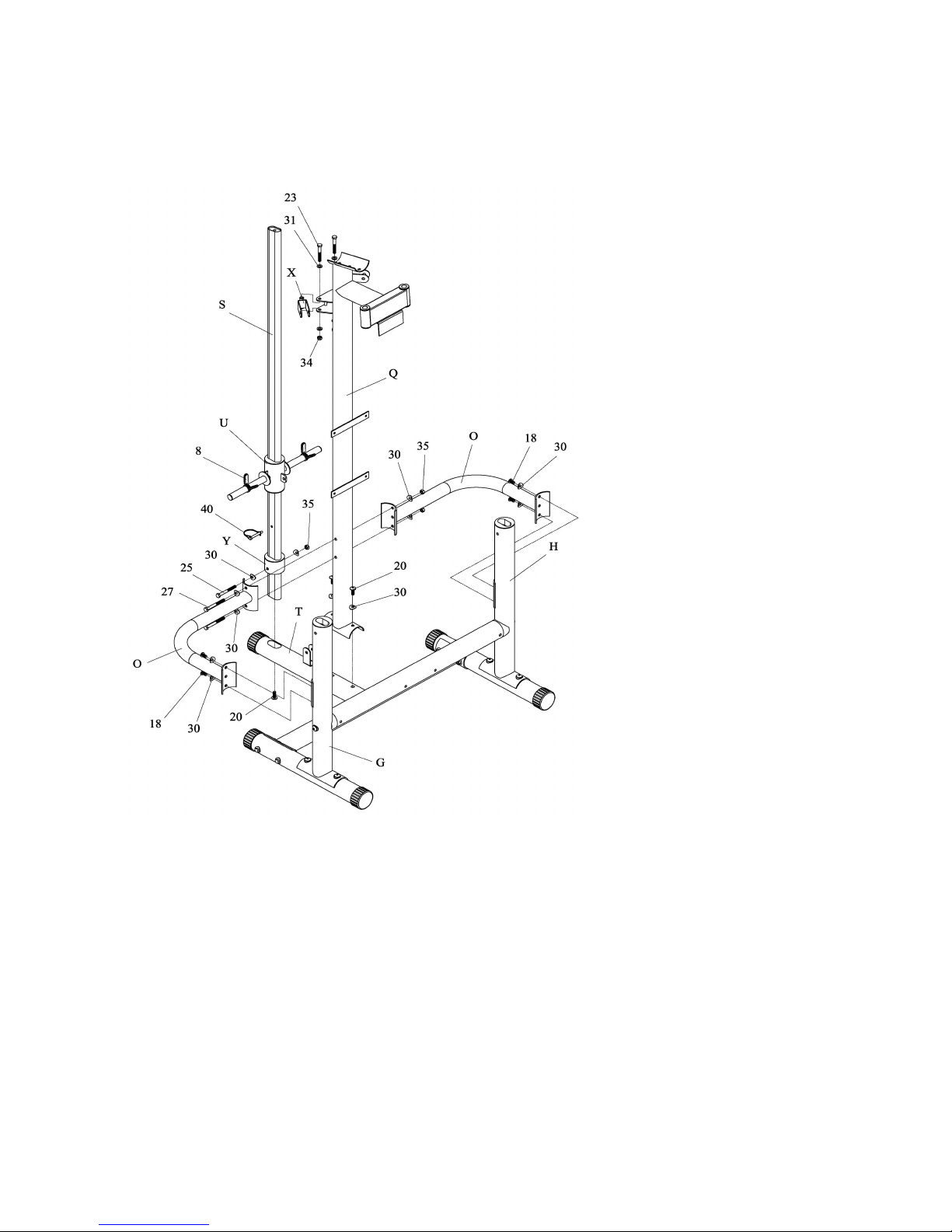

Krok 2
1. Připojte chromový sloupek (S) k zadnímu stabilizátoru (T) imbusovou šroubem M10 * 30 (20).
2. Posuňte blokovou trubka (Y) dolů po chromovém sloupku (S), zajist te jej pomocí šroubů M10 *
90 (25), R-podložkiek (30) a matice (35).
3. Posuňte rukáv tyče závaží (U) po chromovém sloupku (S).
4. Připevn te zadní vertikální podporu (Q) k zadnímu stabilizátoru (T) se šestihrannou šroubem
M10 * 30 (20) a R-podložkou (30).
5. Připojte spojovací tyč (O) k zadní vertikální podpoře (Q), jestliže pravé a levé svislé opoře (G &
H), se šroubem M10 * 100 (27), imbusovou šroubem M10 * 20 (18), R-podložkou (30) a maticí
(35).
6. Připojte rotační držák kladky (X) k zadní svislé podpoře (Q) se šroubem M10 * 75 (23),
podložkou (31) a pojistnou maticí (34).
13
CZ

Krok 3
1. Připevn te horní rám (R) do chromového sloupku (S) a do zadní vertikální podpory (Q)
imbusovou šroubem M10 * 30 (20), šroubem M10 * 90 (25) a R-podložkou (30). Připevn te kladku
(6), k hornímu rámu (R), s krátkou železnou trubkou (AE), šroubem M10 * 90 (25), podložkou (31)
a maticí (35).
2.. Připojte pravý butterfly (M) a levý butterfly (N) k zadní svislé podpoře (Q) s šestihrannou
šroubem M10 * 20 (18) a velkou podložkou (32).
3. Připevn te rukojeť (AF) na butterfly (M & N) se šroubem M10* 20 (39) a R-podložkou (40).
4. Připojte op rku rukou (5) na butterfly (M & N) se šroubem M8 * 70 (41) a R-podložkou (42).
14
CZ

Krok 4
1. Vložte nastavovací podporu závaží (L) do pravé svislé podpory (G) a levé svislé podpory (H)
správnou výšku nastavte pomocí pravého kolíku (AB) a levého kolíku (AC).
2. Připojte pravý bezpečnostní hák (Z) a levý bezpečnostní hák (AA) na nastavovací podpruje
závaží (L) pomocí pojistnou maticí (33).
3. Připojte hlavní rám (D) na rotační tyč (J) se šestihrannou šroubem M10 * 30 (20) a R-podložkou
(30).
4. Připojte podporu zdvihu nohou (C) k hlavnímu rámu (D) se šestihrannou šroubem M 10 x 30
(20) a R-podložkou (30).
5. Připevn te zdvih nohou (A) na podporu zdvihu nohou (C) se šroubem M10 * 80 (24), podložkou
(31) a pojistnou maticí (34).
15
CZ

Krok 5
1. Připojte nastavení zdvihu nohou (B) na zdvih nohou (A) s trojúhelníkovým knoflíkem (12).
2. Vložte p nové trubice (V) do podpory zdvihu nohou (C), připojte p nový váleček (4) na p novou
trubky (V).
3. Připojte nastavitelnou zádovou op rku (F) na podporu (E), potom připojte podporu (E) k
hlavnímu rámu (D) s dlouhou železnou trubkou (AD), pomocí šroubů M10 * 200 (28), podložek
(31) a pojistné matice ( 34). Připojte nastavitelnou zádovou op rku (F) k hlavnímu rámu (D) s
kolíkem (9).
4. Připojte bezpečnostní podložku (1) na hlavní rám (D), se šroubem s křížovou hlavou M6 * 16
(16).
5. Připojte podložku op radla (2) na podporu op radla (E) se šroubem M8 * 45 (17) a podložkou
(29).
6. Připojte širokou podložku op radla (3) k zadní svislé podpoře (Q) se šroubem s křížovou hlavou
M6 * 16 (16).
Krok 6
16
CZ

1. Namontujte dlouhé lanko bez zarážky (38)
Připojte jeden konec lanka (38) do pravého butterfly (M) se šroubem M10 * 20 (19) a pojistnou
maticí (34). Spusťte druhý konec lanka přes rotační držák kladky (X1), kladku (W2) přes držák
(W), kladku na další rotační držák kladky (X2), potom připojte konec levého butterfly (N) se
šroubem M10 * 20 (19) a pojistnou maticí (34).
2. Montáž lanka s jednou zarážkou (36)
Spusťte konec lanka bez zarážky (36) přes kladku na horním rámu R1 (R), přes kladku na horním
rámu R2 (R), přes kladku W1 na držáku kladky (W), přes kladku na R3 horní rám (R), připojte
lanko k tyči se závažími (U) s háčky (13) as krátkým řet zem (15).
3.. Montáž krátkého lanka bez zarážky (37)
Připojte jeden konec lanka (37) do držáku kladky (W1) s hákem (13). Spusťte druhý konec lanka
přes T1 kladku na zadním stabilizátoru (T), zav ste konec lanka do držáku kladky (W2) s hákem
(13).
4. Připojte lat tyč (P) na konec zarážky na lankuna kabelu (36) s háčky (13) a dlouhou řet zem (14).
17
CZ

Dear Customer,
We are pleased, that you have chosen a Duvlan Fitness Equipment. This quality product has been
designed and tested to meet the needs and requirements of a committed Fitness-Training of in-home
use. Please carefully read the instructions prior to assembly and first use. Only use the appliance in
the manner described in this user's manual. Keep this user's manual in a safe place so it can be
easily retrieved for future use.
We wish you lots of success and fun while training,
Your Duvlan team
Warrant
Seller provides to the product extended 5 year warranty on the frame. For all other mechanical
components An electronic and pays 2-year warranty.
Excluded from warranty are wearing parts and damages caused by misuse of the product. In the
case of claim please contact us.
The warranty period starts at the date the product was purchased (please carefully retain your sales
receipt).
Customer Service
To best possible support you in the case of problems with your product, we would ask you to please
quote the product Model Name and Order Number. These can be found on the invoice.
Waste Disposal
Duvlan products are recyclable. At the end of its useful life please dispose of this article correctly
and safely (local refuse sites).
Contact
Duvlan s.r.o.
Textilna 5 / 897
957 01 Banovce nad Bebravou
e-mail: [email protected]
web: www.duvlan.com
Advice
The owner’s manual is only for the customer reference. Duvlan can not guarantee for mistakes
occurring due to translation or change in technical specification of the product.
18
EN

Important Safet Notice
To reduce the risk of serious injury, read the following safety instructions before
using the product. You will learn important information about safety, proper use and maintenance of
equipment. Keep this instruction manual for maintenance purposes or for ordering spare parts.
This equipment can not be used in people whose body weight is greater than 110 kg.
The device is designed for training adults. Do not leave children or pets unattended in a room with
the machine.
Ensure sufficient space for safe use.
Place the device on a non-slip surface. In case you want to protect your floor, place the device has a
protective pad.
Use the device inside and protect it from moisture and dust. Do not place it in a covered porch and
near the water.
The device is designed for home use. For commercial usage per device warranty and the
manufacturer is not liable for the device.
When medical complications and limitations, consult your doctor training. They will tell you that
training is suitable for you.
Improper training and revaluation of your abilities can damage your health.
If you experience nausea during training, chest pain, or you will be hard to breathe, stop exercising
immediately and consult a doctor.
With training start until after you are sure that the equipment is properly arranged and configured.
During installation, follow the instructions carefully.
Use only original parts DUVLAN.
Tighten all moving parts to prevent their release during training.
Do not use the equipment while barefoot or with loose shoes. During training wear loose clothing.
Before starting the workout Remove all jewelry. Hair can properly adjust to you during the exercise
the way. You do not wear leather shoes or shoes with high heels.
Damaged components may endanger your safety or reduce the life of the equipment. Worn and
damaged parts replaced immediately or discontinue use.
Regularly check the elliptical trainer before starting exercise to assure that all parts are connected
and nuts, screws, pedals and bearing rods are tightened.
Any assembly / disassembly must be done carefully.
Keep hands and feet away from moving parts.
Do not attempt to repair this equipment yourself.
19
EN

ASSEMBLY INSTRUCTIONS
Step 1
1. Attach rear stabilizer (T) to side stabilizer (I) with bolt M10*95 (26), R-washers (30) and nut
(35).
2. Attach right vertical support (G) to side stabilizer (I) with Allen bolt M10*30 (20) and R-
washers (30).
3. Insert horizontal support (K) into rotational tube (J). Insert horizontal support (K) into hole on
right vertical support (G), secure with Allen bolt M10*30 (20) and R-washers (30).
4. Attach left vertical support (H) to side stabilizer (I) and horizontal support (K) with Allen bolt
M10*30 (20) and R-washers (30).
20
EN
