Vážené zákazníčk , vážení zákazníci
Teší nás, že ste sa rozhodli pre zariadenie značk DUVLAN. Tento kvalitný produkt je navrhnutý a
testovaný pre fitness tréning v domácom prostredí. Pred poskladaním zariadenia si pozorne
prečítajte návod na použitie. Používajte zariadenie iba tak, ako je to popísané v tomto návode na
použitie. Návod uschovajte pre prípad ďalšej potreb .
Prajeme Vám veľa zábav a úspechov pri Vašom tréningu.
Váš DUVLAN tím
Záruka
Predávajúci posk tuje na tento výrobok predĺženú 5-ročnú záruku na rám. Pre všetk ostatné časti
platí 2-ročná záruka.
Záruka sa nevzťahuje na opotrebované časti a škod spôsobené nesprávnou manipuláciou so
zariadením. V prípade reklamácie nás kontaktujte.
Záručná doba začína pl núť dátumom predaja (uschovajte preto doklad o kúpe).
Zákazníck servis
Ab sme Vám mohli čo najlepšie pomôcť s prípadnými problémami na Vašom zariadení, poznačte
si presný názov výrobku a číslo objednávk . Tieto údaje nájdete na faktúre.
Pok n pre zaobchádzanie so zariadením po v radení z prevádzk
Zariadenie značk DUVLAN je rec klovateľné. Prosíme Vás, ab ste Vaše zariadenie po skončení
životnosti odovzdali do zberní odpadu (alebo miesta na to určeného).
Kontakt
Duvlan s.r.o.
Textilná 5/897
957 01 Bánovce nad Bebravou
e-mail: [email protected]
web: www.duvlan.com
Pok n
Tento návod na použitie je len referencia pre zákazníkov. DUVLAN nepreberá ručenie za ch b
vzniknuté prekladom, alebo technickou zmenou produktu.
2
SK

DÔLEŽITÉ BEZPEČNOSTNÉ UPOZORNENIE
Ak chcete znížiť riziko vážneho poranenia, prečítajte si nasledujúce bezpečnostné pok n pred
použitím produktu. Dozviete sa dôležité informácie o bezpečnosti, správnom používaní a údržbe
zariadenia. Uschovajte tento návod na používanie v prípade neskoršej oprav , údržb alebo
objednania náhradných súčiastok.
•Toto zariadenie nemôže používať osoba, ktorej telesná hmotnosť je väčšia ako 110 kg.
•Zariadenie musí b ť zostrojené jednou alebo dvomi dospelými osobami.
•Povinnosťou majiteľa je zabezpečiť, ab všetci užívatelia tohto výrobku boli riadne
informovaní o tom, ako bezpečne majú tento produkt používať.
•Zariadenie je navrhnuté pre tréning dospelých osôb. Nenechávajte deti a domáce zvieratá
bez dozoru v miestnosti so strojom.
•Zabezpečte dostatočný priestor na bezpečné používanie zariadenia.
•Postavte zariadenie na nekĺzavý povrch. V prípade, že chcete chrániť Vašu podlahu, položte
pod zariadenie ochrannú podložku.
•Používajte zariadenie vo vnútri a chráňte ho pred vlhkosťou a prachom. Neumiestňujte
zariadenie do zastrešenej verand a v blízkosti vod .
•Zariadenie je navrhnuté pre domáce používanie. Pre komerčné v užívanie zariadenia sa na
zariadenie záruka nevzťahuje a výrobca za zariadenie neručí.
•Pri zdravotných komplikáciách a obmedzeniach konzultujte Váš tréning s Vašim lekárom.
Povie Vám, ktorý tréning je pre Vás vhodný.
•Nesprávn tréning a precenenie Vašich schopností môže poškodiť Vaše zdravie.
•Pokiaľ počas tréningu pocítite nevoľnosť, bolesť na hrudi alebo sa Vám bude zle dýchať,
okamžite ukončite tréning a v hľadajte lekára.
•S tréningom začnite až potom ako sa presvedčíte, že zariadenie je správne poskladané a
nastavené.
•Pri montáži zariadenia postupujte presne podľa návodu.
•Používajte len originálne diel DUVLAN (pozri zoznam).
•Pevne utiahnite všetk poh blivé časti, ab ste zabránili ich uvoľneniu počas tréningu.
•Nepoužívajte zariadenie na boso alebo s voľnou obuvou. Počas tréningu nenoste voľné
oblečenie. Pred začatím tréningu odložte všetk šperk . Vlas si riadne upravte, ab Vám
počas cvičenia neprekážali.
•Poškodené diel môžu ohroziť Vašu bezpečnosť a ovpl vniť životnosť zariadenia.
Opotrebované a poškodené diel okamžite v meňte, alebo zariadenie prestaňte používať.
•Pravidelne kontrolujte všetk matice a skrutk , či sú pevne dotiahnuté.
•Akákoľvek montáž/demontáž zariadenia musí b ť v konaná starostlivo.
•Držte ruk a noh preč od poh blivých častí.
•Nesnažte sa toto zariadenie opravovať sami.
•Neprekračujte limit nastavených mechanizmov.
Starostlivosť a údržba:
•S cieľom zabrániť poškodeniu poťahu z potu, používajte uterák alebo po každom cvičení
utrite poťah handričkou.
•Ľahko namažte všetk poh blivé časti, čím zlepšíte funkčnosť zariadenia a predídete tým
zb točnému opotrebovaniu.
3
SK

MONTÁŽNY NÁVOD

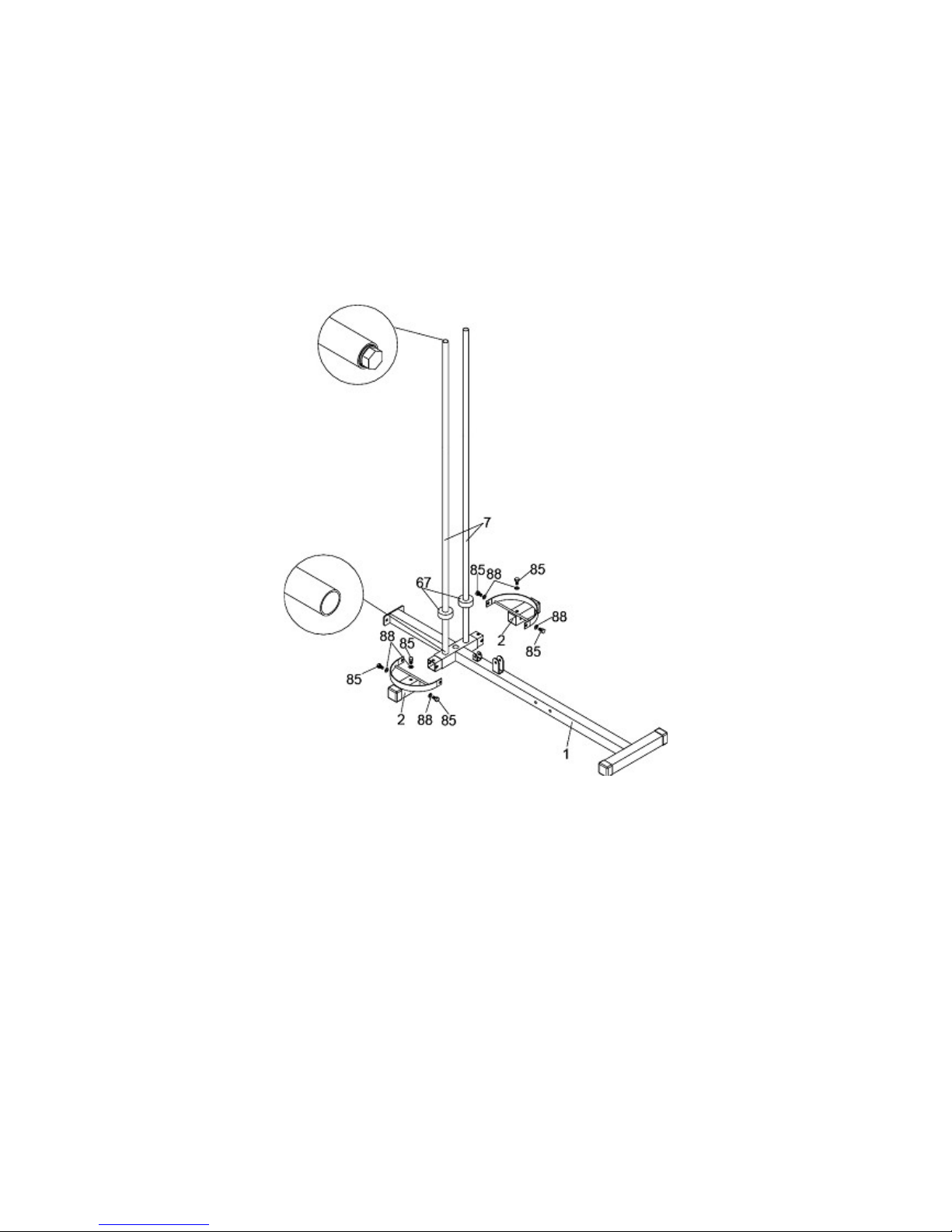

Krok 1:
1. Na pravú stranu základného rámu (1) pripevnite spodný pevný rám (2) pomocou troch
šesťhranných skrutiek M10x15 mm (85) a troch podložiek M10 (88). Rovnakým spôsobom pripojte
spodný pevný rám (2) aj na ľavú stranu základného rámu (1).
2. Do základného rámu (1) vložte vodiace t če závažia (7) koncom, na ktorom nie je matica.
3. Na vodiace t če závažia (7) nasuňte dva gumové krúžk (67).
4
SK

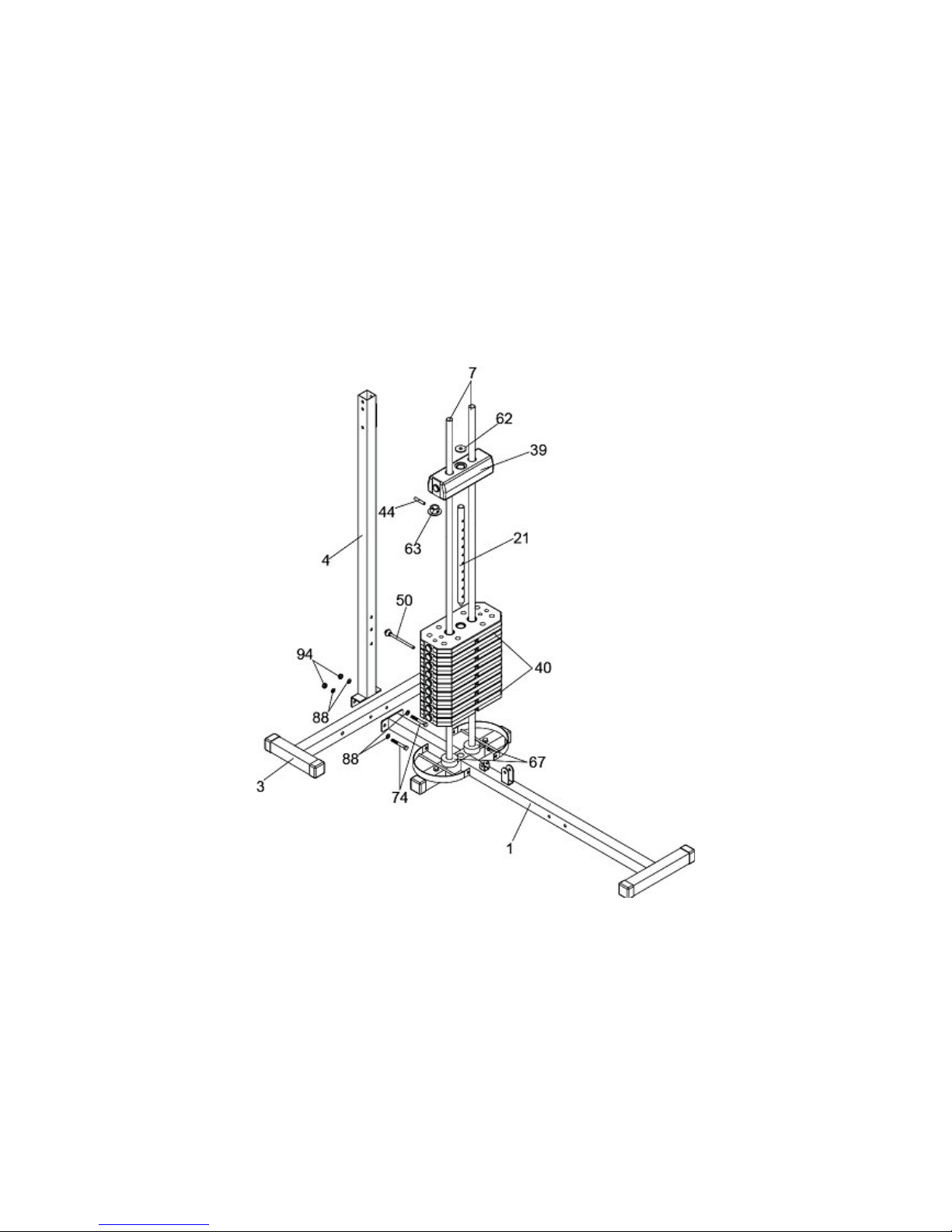

Krok 2:
1. Do základného rámu (1) pripojte zadný základný rám (3) a zadný nosný rám (4) pomocou dvoch
šesťhranných skrutiek M10x75 mm (74), št roch podložiek M10 (88) a dvoch matíc M10 (94).
2. Na vodiace t če závažia (7) nasuňte 9 závaží (40).
3. Na výberový hriadeľ (21) nasuňte objímku hriadeľa (63) a v prvej hornej diere ho zabezpečte s
kolíkom (44).
4. Vložte výberový hriadeľ (21) do stredného otvoru na poslednom závaží (40).
5. Nasuňte horné závažie (39) na vodiace t če závažia (7). Pre výber želanej hmotnosti závažia
použite výberový kolík (50).
6. Vložte plastovú podložku (62) na horné závažie (39).
5
SK

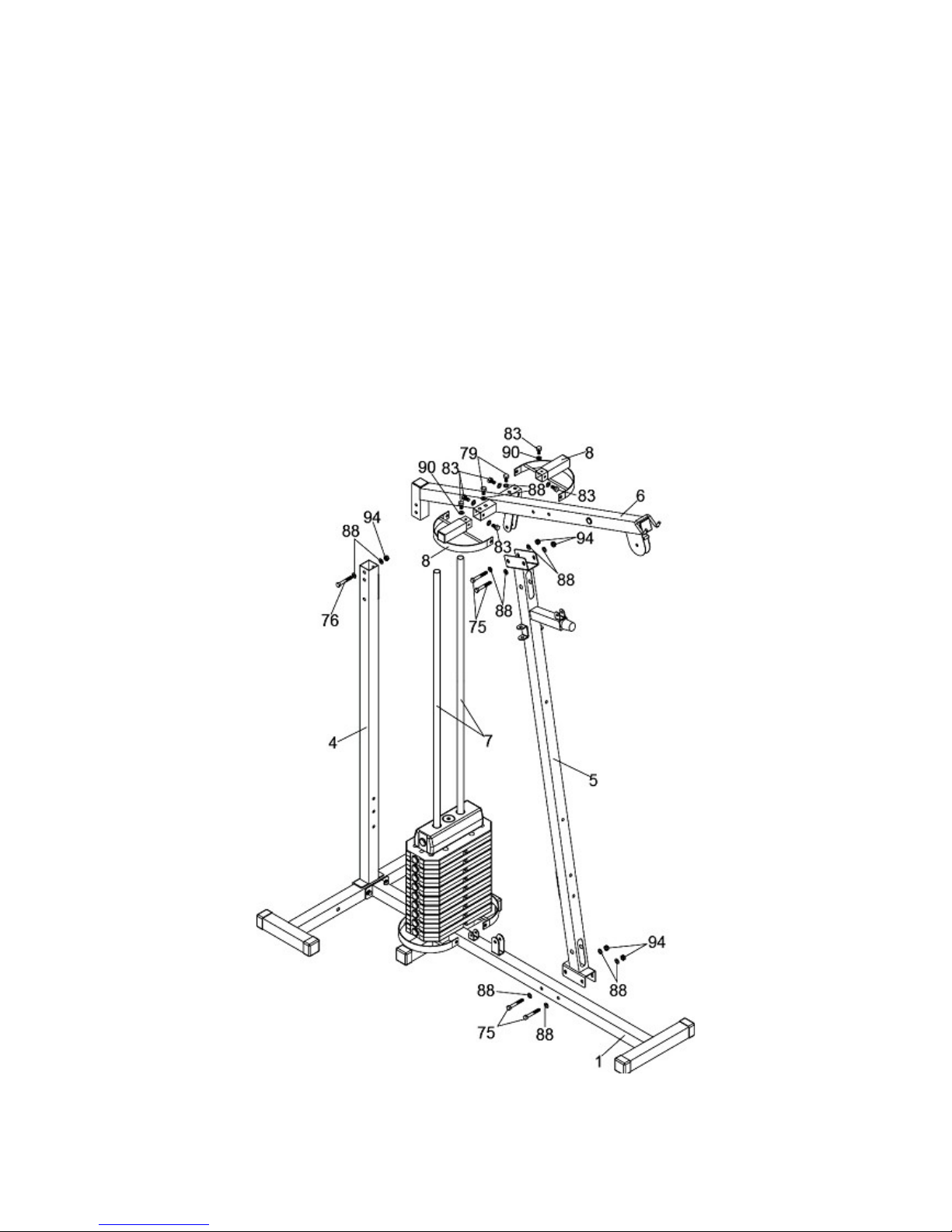

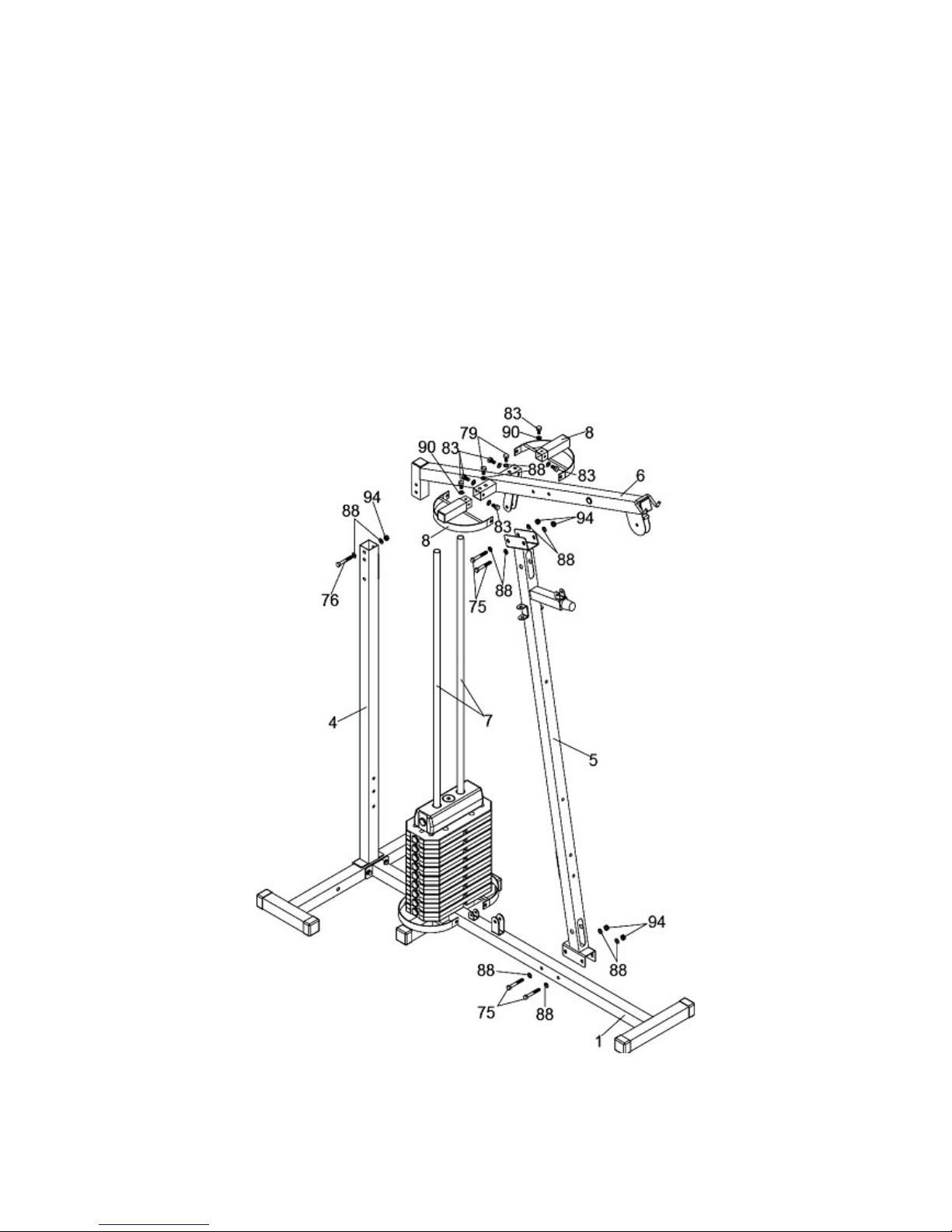

Krok 3:
1. Na základný rám (1) pripevnite nosný rám (5) pomocou dvoch šesťhranných skrutiek
M10x70mm (75), št roch podložiek M10 (88) a dvoch matíc M10 (94).
2. Z vodiacích t čí závažia (7) odstráňte dve šesťhranné skrutk M10x20 mm (79) a dve podložk
M10 (88).
3. Na vodiace t če závažia (7) pripevnite horný krížový nosník (6) pomocou dvoch šesťhranných
skrutiek M10x20mm (79) a dvoch podložiek M10 (88), ktoré ste pred tým odstránili.
4. Potom pripojte horný krížový nosník (7) k nosnému rámu (5) pomocou dvoch šesťhranných
skrutiek M10x70 mm (75), št roch podložiek M10 (88) a dvoch matíc M10 (94).
5. Nakoniec pripojte horný krížový nosník (7) k zadnému nosnému rámu (4) pomocou šesťhrannej
skrutk M10x65 mm (76), dvoch podložiek M10 (88) a matice M10 (94).
6. Na pravú stranu horného krížového nosníka (7) pripevnite horný pevný rám (8) pomocou troch
šesťhranných skrutiek M8x15 mm (83) a troch podložiek M8 (90). Rovnakým spôsobom pripojte
horný pevný rám (8) aj na ľavú stranu horného krížového nosníka (7).
6
SK

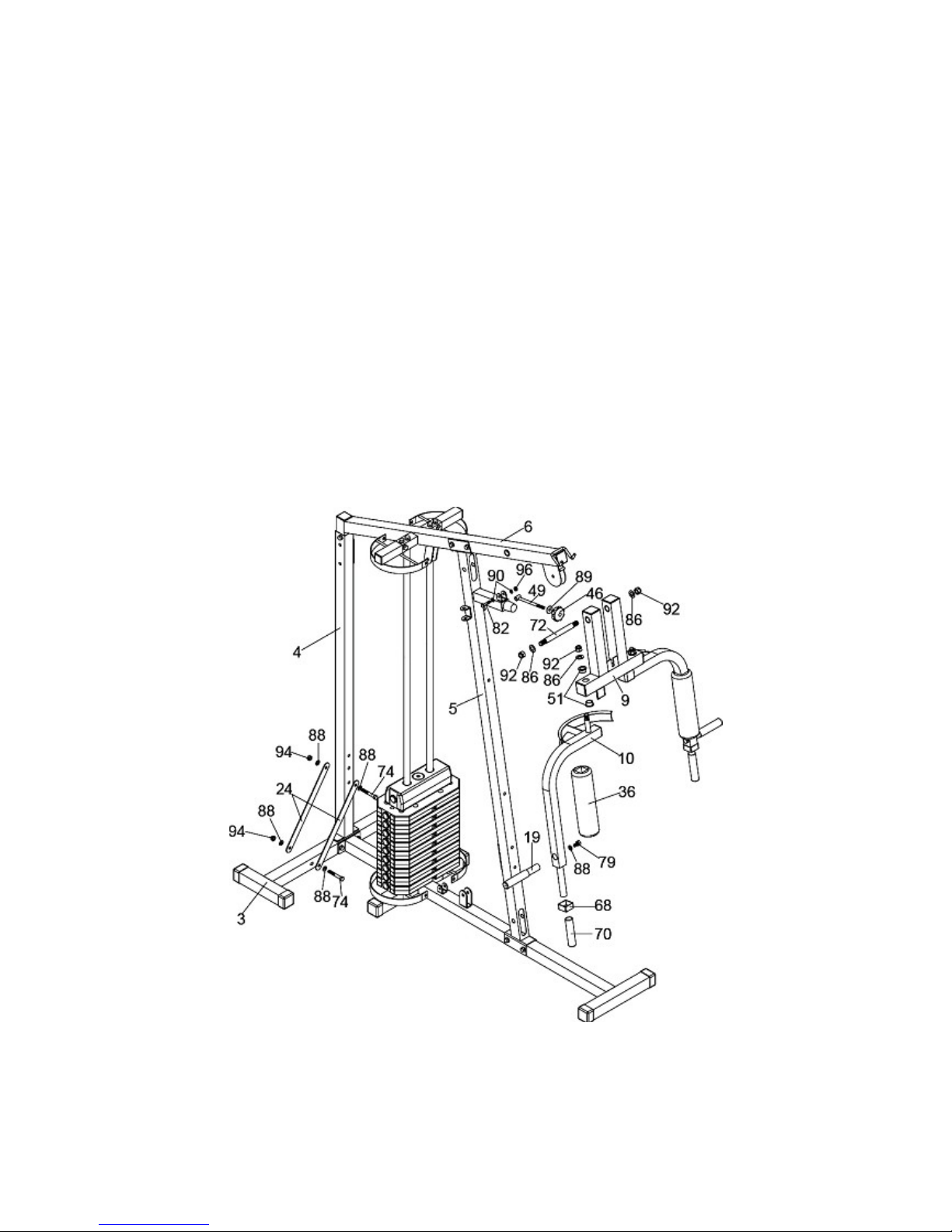

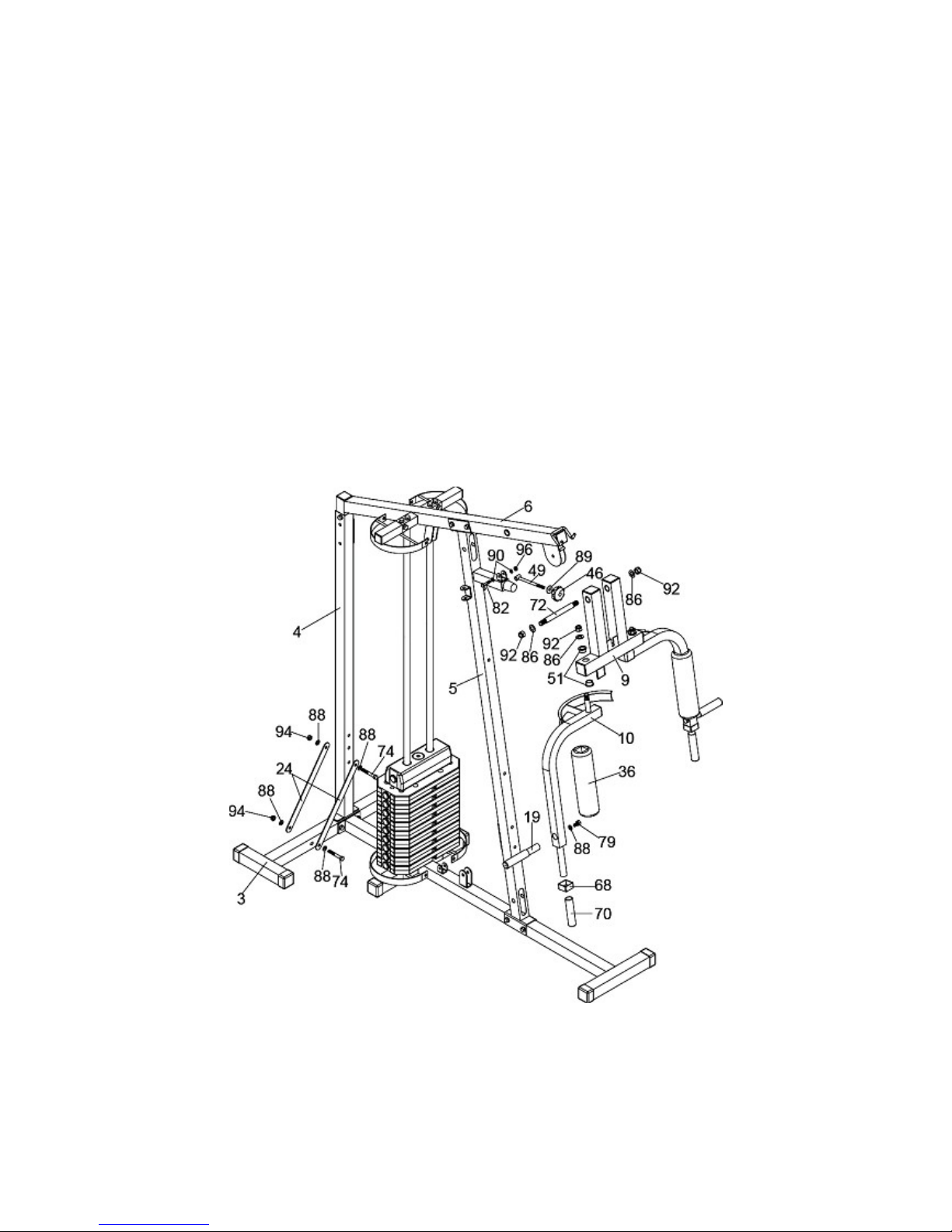

Krok 4:
1. Na horný krížový nosník (6) pripojte tlakovú t č (9) pomocou hriadeľa (72), dvoch podložiek
M16 (86) a dvoch matíc M16 (92).
2. Z pravého ramena „Butterfl “ (10) v berte jednu maticu M16 (92) a podložku M16 (86).
3. Pravé rameno „Butterfl “ (10) pripojte na tlakovú t č (9) pomocou dvoch olejových objímok
(51), podložk M16 (86) a matice M16 (92).
4. Na pravé rameno „Butterfl “ (10) nasuňte penový valec (36). Potom nasuňte štvorcový uzáver
(□38x¢26) (68) a držadlo rukoväte (70).
5. Z rúrk rukoväte (krátka) (19) v berte šesťhrannú skrutku M10x20 mm (79) a podložku M10
(88).
6. Na pravé rameno „Butterfl “ (10) pripevnite rúrku rukoväte (krátku) (19) pomocou šesťhrannej
skrutk M10x20 mm (79) a podložk M10 (88).
7. Rovnaký spôsobom namontujte ľavé rameno „ Butterfl “ (11).
8. K nosnému rámu (5) pripojte fajku (49) pomocou šesťhrannej skrutk M8x40 mm (82), dvoch
podložiek M8 (90) a matice M10 (96).
9. Na fajku (49) navlečte podložku ( 30x 10) (89) a maticu (46).∅ ∅
10. Na zadný základný rám (3) a zadný nosný rám (4) pripojte dva stabilizačné držiak (24)
pomocou dvoch šesťhranných skrutiek M10x75 mm (74), št roch podložiek M10 (88) a dvoch
matíc (94).
7
SK

Krok 5:
1. K nosnému rámu (5) pripojte rám sedadla (12) pomocou dvoch šesťhranných skrutiek M10x70
mm (75), št roch podložiek M10 (88) a dvoch matíc (94).
2. K rámu sedadla (12) pripevnite rám na posilňovanie nôh (13) pomocou šesťhrannej skrutk
M12x75 mm (73), dvoch podložiek M12 (87) a matice M12 (93).
3. Do rámu na posilňovanie nôh (13) vložte bicepsovú podperu (14), použite poistnú skrutku (55).
4. Na zadný nosný rám (4) namontujte VKR (16) pomocou dvoch skrutiek M10x70 mm (75),
št roch podložiek M10 (88) a dvoch matíc M10 (94).
8
SK

Krok 6:
1. Na zadný nosný rám (4) pripojte bench spojovací rám (15) použitím jedného bezpečnostného
háku (veľký) (41).
2. Na bench spojovací rám (15) pripojte bench základný rám (17) použitím bezpečnostného háku
(malý) (45).
3. Z dvoch rúrok rukoväte (krátka) (19) v berte šesťhranné skrutk M10x20 mm (79) a podložk
M10 (88).
4. Na VKR (16) pripevnite rúrk rukoväte (krátku) (19) pomocou dvoch šesťhranných skrutiek
M10x20 mm (79) a dvoch podložiek M10 (88).
5. Z rúrk rukoväte (dlhá) (20) v berte šesťhranné skrutk M10x20 mm (79) a podložk M10 (88).
6. Na zadný nosný rám (4) pripevnite nožnú rúrku (dlhú) (20) pomocou šesťhrannej skrutk
M10x20 mm (79) a podložk M10 (88).
7. Na nosný rám (5) pripevnite dve samostatné kladkostroje (27) pomocou dvoch šesťhranných
skrutiek M10x65 mm (76), št roch podložiek M10 (88) a dvoch matíc M10 (94).
9
SK

Krok 7:
1. Na rám sedadla (12) pripevnite sedadlo (30) pomocou št roch šesťhranných skrutiek M8x15 mm
(83) a št roch podložiek M8 (90).
2. Na nosný rám (5) namontujte operadlo (31) pomocou dvoch šesťhranných skrutiek M8x65 mm
(80) a dvoch podložiek M8 (90).
3. Na bicepsovú podperu (14) pripevnite bicepsový vankúš (32) pomocou dvoch šesťhranných
skrutiek M8x15 mm (83) a dvoch podložiek M8 (90).
4. Na VKR rám (16) pripevnite VKR operadlo (33) a dve VKR vankúše na ruk (34) pomocou
šiestich šesťhranných skrutiek M8x50 mm (81) a šiestich podložiek M8 (90).
5. Na bench základný rám (17) pripevnite bench vankúš (35) pomocou št roch šesťhranných
skrutiek M6x15 mm (84) a št roch podložiek (98).
6. Do rámu sedadla (12), rámu posilňovania nôh (13), bench hlavného rámu (17) a bench
spojovacieho rámu (15) vložte št ri rúrk na penové valce (18).
7. Na št ri rúrk na penové valce (18) nasuňte osem penových valčekov (37).
10
SK

Krok 8:
11
SK

12
SK

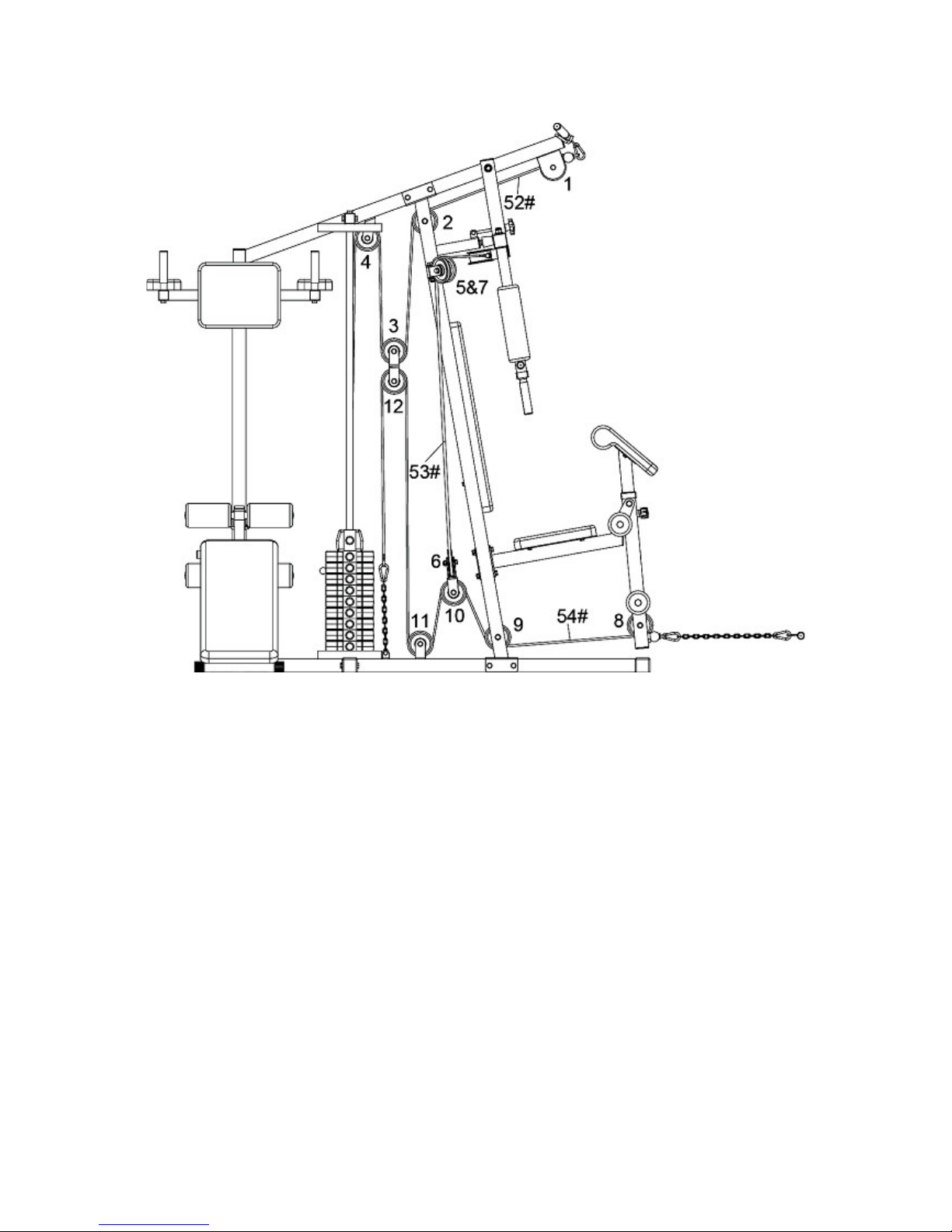

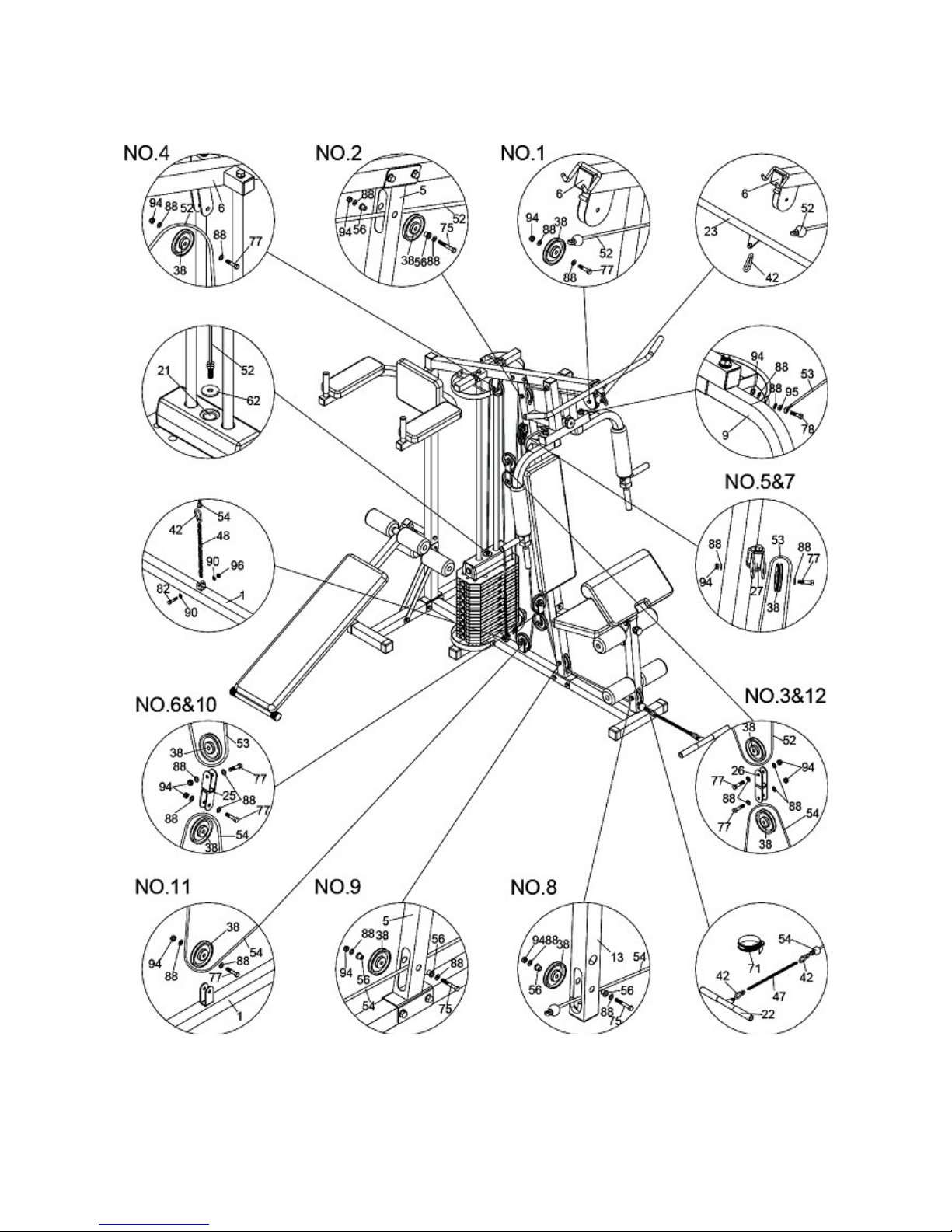

1. Začnite s horným lankom (52)
a). Navlečte horné lanko (52) do drážk kladk (38) cez horný krížový nosník (6).
b). Do prednej časti horného krížového nosníka (6) namontujte kladku NO.1 (38) pomocou jednej
šesťhrannej skrutk M10x45 mm (77), dvoch podložiek M10 (88) a jednej matice M10 (94).
c). Do hornej časti nosného rámu (5) namontujte kladku NO.2 (38) a dve púzdra kladk (56)
pomocou šesťhrannej skrutk M10x70 mm (75), dvoch podložiek M10 (88) a matice M10 (94).
d). Do zadnej časti horného krížového nosníka (6) namontujte kladku NO.4 (38) pomocou jednej
šesťhrannej skrutk M10x45 mm (77), dvoch podložiek M10 (88) a jednej matice M10 (94).
e). Jeden koniec horného lanka (52) so skrutkou pripevnite na výberový hriadeľ (21) s plastovou
podložkou (62).
f). Na druhý koniec horného lanka (52) pripevnite „lat“ t č (23) pomocou jednej karabín (42).
e). Na U držiak kladk (26) namontujte kladku NO.3 (38) pomocou šesťhrannej skrutk M10x45
mm (77), dvoch podložiek M10 (88) a matice M10 (94).
2. Montáž „Butterfl “ lanka (53)
a). Do ľavého ramena „Butterfl “ (11) a pravého ramena „Butterfl “ (10) pripojte oba konce
„Butterfl “ lanka (53) s použitím dvoch šesťhranných skrutiek M10x35 mm (78), dvoch matíc M10
(95), št roch podložiek M10 (88) a dvoch n lonových matíc M10 (94).
b). Na dve samostatné kladkostroje (27) nainštalujte kladk NO.5-7 (38) s použitím dvoch
šesťhranných skrutiek M10x45 mm (77), št roch podložiek M10 (88) a dvoch matíc M10 (94).
c). Do spätného držiak U (25) namontujte kladku NO.6 (38) pomocou šesťhrannej skrutk M10x45
mm (77), dvoch podložiek M10 (88) a matice M10 (94).
3. Montáž dolného lanka (54)
a). Vložte dolné lanko (54) do drážk kladk (38) cez rám posilňovania nôh (13).
b). Do rámu posilňovania nôh (13) nainštalujte kladku NO.8 (38) a dve puzdra kladk (56)
pomocou šesťhrannej skrutk M10x70 mm (75), dvoch podložiek M10 (88) a matice M10 (94).
c). Do nosného rámu (5) nainštalujte kladku NO.9 (38) a dve puzdra kladk (56) pomocou
šesťhrannej skrutk M10x70 mm (75), dvoch podložiek M10 (88) a matice M10 (94).
d). Do spätného držiak U (25) namontujte kladku NO.10 (38) pomocou šesťhrannej skrutk
M10x45 mm (77), dvoch podložiek M10 (88) a matice M10 (94).
e). Do predného základného rámu (1) nainštalujte kladku NO.11 (38) pomocou šesťhrannej skrutk
M10x45 mm (77), dvoch podložiek M10 (88) a matice M10 (94).
f). Na U držiak kladk (26) namontujte kladku NO.12 (38) pomocou šesťhrannej skrutk M10x45
mm (77), dvoch podložiek M10 (88) a matice M10 (94).
g). Jeden koniec dolného lanka (54) pripevnite do predného základného rámu (1) pomocou jednej
karabín (42), jedenej reťaze (krátka) (48), jedenej šesťhrannej skrutk M8x40 mm (82), dvoch
podložiek M8 (90) a matice M8 (96).
h). Na druhý koniec dolného lanka (54) pripevnite spodnú t č (22) alebo členkový popruh (71)
pomocou jednej reťaze (dlhá) (47) a dvoch karabín (42).
PRED POUŽITÍM TOHTO ZARIADENIA JE POTREBNÉ SKONTROLOVAŤ, ČI SÚ
VŠETKY MATICE A SKRUTKY UTIAHNUTÉ!!!
13
SK

Krok 9:
1. Do stredu obidvoch bezpečnostných kr tov (29) namontujte dosku t pu U (28) pomocou dvoch
šesťhranných skrutiek M6x15 mm (84), št roch podložiek M6 (91) a dvoch matíc M6 (97).
2. Tieto bezpečnostný kr t (29) pripojte na spodný pevný rám (2) a horný pevný rám (8) pomocou
ôsmich šesťhranných skrutiek M6x15 mm (84), šestnástich podložiek M6 (91) a ôsmich matíc M6
(97).
14
SK

Vážené zákaznice, vážení zákazníci
Těší nás, že jste se rozhodli pro zařízení značk DUVLAN. Tento kvalitní produkt je navržen a
testován pro fitness trénink v domácím prostředí. Před sestavením zařízení si pozorně přečtěte
návod k použití. Používejte zařízení pouze tak jak je to popsáno v tomto návodu k použití. Návod
uschovejte pro případ další potřeb .
Přejeme Vám hodně zábav a úspěchů u Vašem tréninku.
Váš DUVLAN tým
Záruka
Prodávající posk tuje na tento výrobek prodlouženou 5letou záruku na rám. Pro všechn ostatní
součástk platí 2letá záruka.
Záruka se nevztahuje na opotřebované části a škod způsobené nesprávnou manipulací se
zařízením. V případě reklamace nás kontaktujte.
Záruční doba začíná běžet datem prodeje. (Uschovejte proto doklad o koupi).
Zákaznický servis
Ab chom Vám mohli co nejlépe pomoci s případnými problém ve vašem zařízení, poznamenejte
si přesný název výrobku a číslo objednávk . T to údaje najdete na faktuře.
Pok n pro zacházení se zařízením po v řazení z provozu
Zařízení DUVLAN je rec klovatelné. Prosíme Vás, ab ste Vaše zařízení po skončení životnosti
předali do sběren odpadu (nebo místa k tomu určeného).
Kontakt
DUVLAN s.r.o.
Textilní 5/897
957 01 Bánovce nad Bebravou
e-mail: [email protected]
web: www.duvlan.com
Pok n
Tento návod k použití je pouze reference pro zákazník . DUVLAN nepřebírá ručení za ch b
vzniklé překladem nebo technickou změnou produktu.
15
CZ

DŮLEŽITÉ BEZPEČNOSTNÍ UPOZORNĚNÍ
Chcete-li snížit riziko vážného poranění, přečtěte si následující bezpečnostní pok n před použitím
produktu. Dozvíte se důležité informace o bezpečnosti, správném používání a údržbě zařízení.
Uschovejte tento návod k použití v případě pozdější oprav , údržb nebo objednání náhradních
dílů.
•Toto zařízení nemůže používat osoba, jejíž tělesná hmotnost je větší než 110 kg.
•Zařízení musí být sestrojen jednou nebo dvěma dospělými osobami.
•Povinností majitele je zajistit, ab všichni uživatelé tohoto výrobku b li řádně informováni
o tom, jak bezpečně mají tento produkt používat.
•Zařízení je navrženo pro trénink dospělých osob. Nenechávejte děti a domácí zvířata bez
dozoru v místnosti se strojem.
•Zajistěte dostatečný prostor pro bezpečné používání zařízení.
•Postavte zařízení na neklouzavý povrch. V případě, že chcete chránit Vaši podlahu, položte
pod přístroj ochrannou podložku.
•Používejte zařízení uvnitř a chraňte jej před vlhkostí a prachem. Neumisťujte zařízení do
zastřešené verand av blízkosti vod .
•Zařízení je navrženo pro domácí použití. Pro komerční v užití zařízení se na zařízení záruka
nevztahuje a výrobce za zařízení neručí.
•Při zdravotních komplikacích a omezeních konzultujte Váš trénink s lékařem. Řekne Vám,
který trénink je pro Vás vhodný.
•Nesprávný trénink a přecenění Vašich schopností může poškodit Vaše zdraví.
•Pokud během tréninku pocítíte nevolnost, bolest na hrudi nebo se Vám bude špatně dýchat,
okamžitě ukončete trénink a v hledejte lékaře.
•S tréninkem začněte až poté se přesvědčíte, že zařízení je správně poskládané a nastaven .
•Při montáži zařízení postupujte přesně podle návodu.
•Používejte pouze originální díl DUVLAN (viz seznam).
•Pevně utáhněte všechn poh blivé části, ab ste zabránili jejich uvolnění během tréninku.
•Nepoužívejte zařízení na boso nebo s volnou obuví. Během tréninku nenoste volné oblečení.
Před zahájením tréninku odložte všechn šperk . Vlas si řádně upravte, ab Vám během
cvičení nepřekážel .
•Poškozené díl mohou ohrozit Vaši bezpečnost a ovlivnit životnost zařízení. Opotřebované a
poškozené díl okamžitě v měňte, nebo zařízení přestaňte používat.
•Pravidelně kontrolujte všechn matice a šroub , zda jsou pevně dotažen .
•Jakákoliv montáž / demontáž zařízení musí být provedena pečlivě.
•Držte ruce a noh pr č od poh blivých částí.
•Nesnažte se toto zařízení opravovat sami.
•Nepřekračujte limit nastavených mechanismů.
Péče a údržba:
•S cílem zabránit poškození potahu z potu, používejte ručník nebo po každém cvičení otřete
potah hadříkem.
•Lehce namažte všechn poh blivé části, čímž zlepšíte funkčnost zařízení a předejdete tím
zb tečnému opotřebení.
16
CZ

MONTÁŽNÍ NÁVOD
Krok 1:
1. Na pravou stranu základního rámu (1) připevněte spodní pevný rám (2) pomocí tří šestihranných
šroubů M10x15 mm (85) a tří podložek M10 (88). Stejným způsobem připojte spodní pevný rám
(2) i na levou stranu základního rámu (1).
2. Do základního rámu (1) vložte vodící t če závaží (7) koncem, na kterém není matice.
3. Na vodící t če závaží (7) nasuňte dva gumové kroužk (67).
17
CZ

Krok 2:
1. Do základního rámu (1) připojte zadní základní rám (3) a zadní nosný rám (4) pomocí dvou
šestihranných šroubů M10x75 mm (74), čt ř podložek M10 (88) a dvou matic M10 (94).
2. Na vodící t če závaží (7) nasuňte 9 závaží (40).
3. Na výběrový hřídel (21) nasuňte objímku hřídele (63) a první horní díře ho zajistěte s kolíkem
(44).
4. Vložte výběrový hřídel (21) do středního otvoru na posledním závaží (40).
5. Nasuňte horní závaží (39) na vodící t če závaží (7). Pro výběr požadované hmotnosti závaží
použijte výběrový kolík (50).
6. Vložte plastovou podložku (62) na horní závaží (39).
18
CZ

Krok 3:
1. Na základní rám (1) připevněte nosný rám (5) pomocí dvou šestihranných šroubů M10x70mm
(75), čt ř podložek M10 (88) a dvou matic M10 (94).
2. Z vodicích t čí závaží (7) odstraňte dva šestihranné šroub M10x20 mm (79) a dvě podložk
M10 (88).
3. Na vodící t če závaží (7) připevněte horní křížový nosník (6) pomocí dvou šestihranných šroubů
M10x20mm (79) a dvou podložek M10 (88).
4. Poté připojte horní křížový nosník (7) k nosnému rámu (5) pomocí dvou šestihranných šroubů
M10x70 mm (75), čt ř podložek M10 (88) a dvou matic M10 (94).
5. Nakonec připojte horní křížový nosník (7) k zadnímu nosnému rámu (4) pomocí šestihranné
šroub M10x65 mm (76), dvou podložek M10 (88) a matice M10 (94).
6. Na pravou stranu horního křížového nosníku (7) připevněte horní pevný rám (8) pomocí tří
šestihranných šroubů M8x15 mm (83) a tří podložek M8 (90). Stejným způsobem připojte horní
pevný rám (8) i na levou stranu horního křížového nosníku (7).
19
CZ

Krok 4:
1. Na horní křížový nosník (6) připojte tlakovou t č (9) pomocí hřídele (72), dvou podložek M16
(86) a dvou matic M16 (92).
2. Z pravého ramene "Butterfl " (10) v berte jednu matici M16 (92) a podložku M16 (86).
3. Pravé rameno "Butterfl " (10) připojte na tlakovou t č (9) pomocí dvou olejových objímek (51),
podložk M16 (86) a matice M16 (92).
4. Na pravé rameno "Butterfl " (10) nasuňte pěnový válec (36). Poté nasuňte čtvercový uzávěr
(□38x¢26) (68) a držadlo rukojeti (70).
5. Z trubk rukojeti (krátká) (19) v berte šestihranný šroub M10x20 mm (79) a podložku M10 (88).
6. Na pravé rameno "Butterfl " (10) připevněte trubku rukojeti (krátkou) (19) pomocí šestihranné
šroub M10x20 mm (79) a podložk M10 (88).
7. Stejný způsobem namontujte levé rameno "Butterfl " (11).
8. K nosnému rámu (5) připojte dýmku (49) pomocí šestihranné šroub M8x40 mm (82), dvou
podložek M8 (90) a matice M10 (96).
9. Na dýmku (49) navlékněte podložku ( 30x 10) (89) a matici (46). ∅ ∅
10. Na zadní základní rám (3) a zadní nosný rám (4) připojte dva stabilizační držák (24) pomocí
dvou šestihranných šroubů M10x75 mm (74), čt ř podložek M10 (88) a dvou matic (94).
20
CZ
