Dymo RHINO 6000 User manual

Rhino 6000
Advanced Labeling Tool with PC Connectivity
Quick Start Guide ................................................1
Guide de démarrage rapide .................................7
Beknopte handleiding ........................................15
Erste Schritte.....................................................21

English
1
Follow these steps to install your RHINO 6000 label printer and software, and
print your first label.
1. Unpacking your printer
NOTE Do not plug the printer into your computer until asked to do so during the
software installation.
1. Unpack your label printer and save the packing materials.
2. Make sure you have all the items shown in Figure 1.
Figure 1
Power adapter
RHINO 6000 label printer
CD-ROM
Two RHINO
Quick Start and Quick Reference Guides USB cable
label cassettes
Battery pack
Quick Start Guide

2

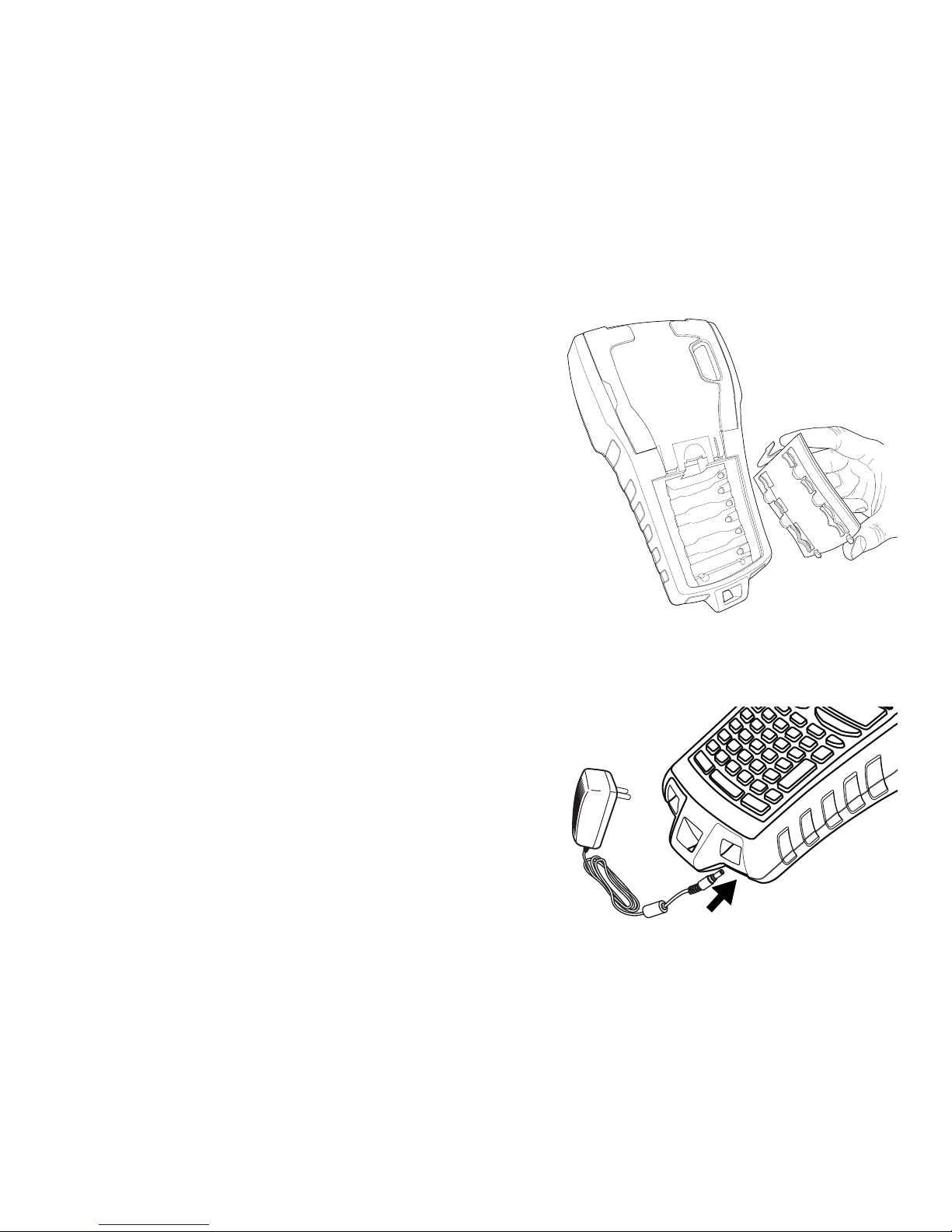

2. Connecting the power
The label printer can operate using the rechargable battery pack or the AC power
adapter. For temporary backup power, six AA alkaline batteries can be used.
To charge the battery pack the first time you
use the printer, insert the battery pack and plug
in the power adapter. Charging the battery
pack the first time takes approximately eight
hours. Recharging the battery pack will take
approximately two hours.
To insert the battery pack
1. Remove the battery compartment cover.
See Figure 2.
2. Insert the battery pack into the battery
compartment.
3. Replace the battery compartment cover.
To connect the power adapter
1. Plug the power adapter into the power
connector on the bottom of the printer.
See Figure 3.
2. Plug the other end of the power adapter
into a power outlet.
Figure 2
Figure 3

3

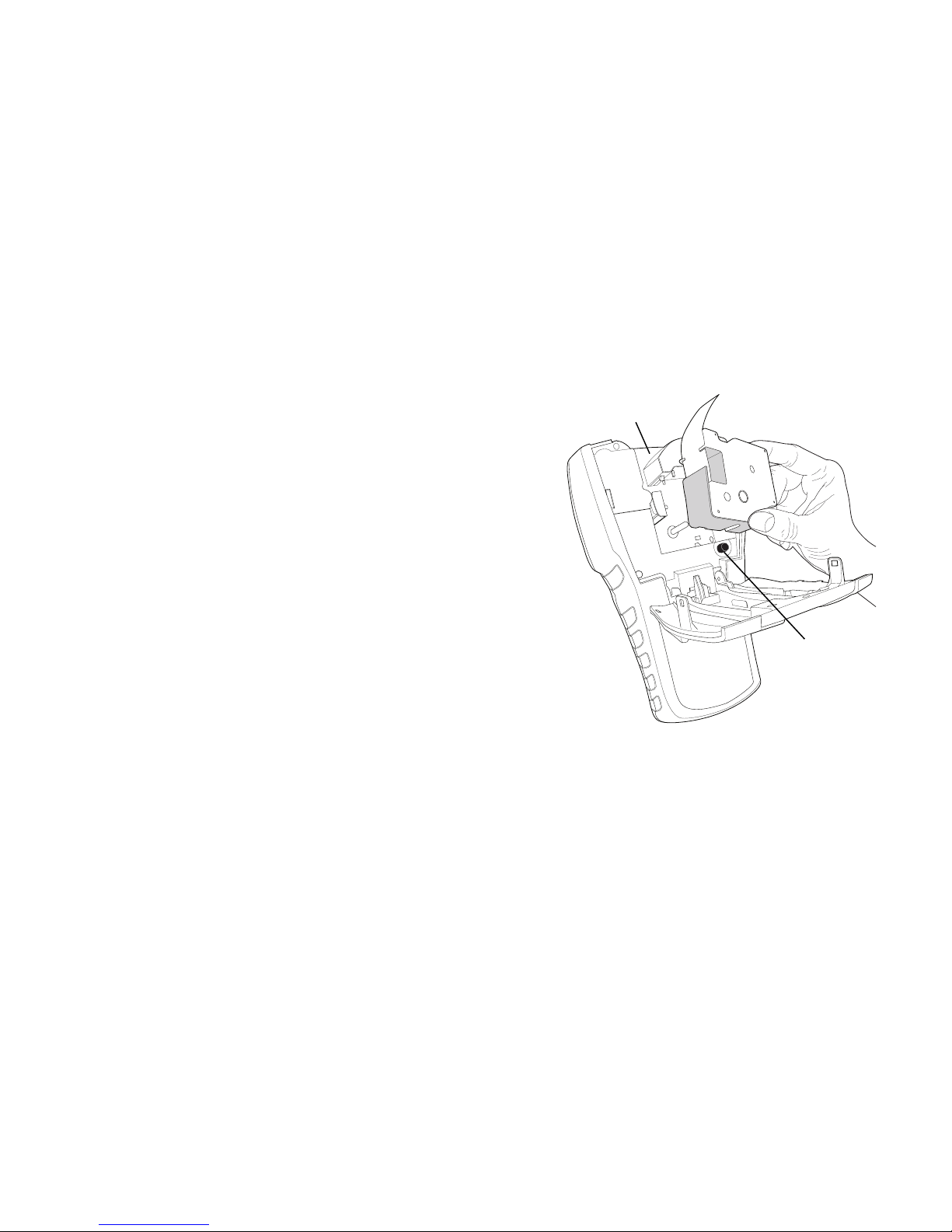

3. Inserting the label cassette
Your printer comes with two RHINO label cassettes.
Visit www.dymo.com for information about purchasing additional
label cassettes.
To insert the label cassette
1. Lift the label cassette cover to open the
label compartment. See Figure 4.
2. Make sure the label and ribbon are taut
across the mouth of the cassette and that
the label passes between the guideposts. If
necessary, turn the spool clockwise to
tighten the ribbon.
3. Insert the cassette and press gently until
the cassette is eased into place.
4. Make sure the two blue clips lock the
cassette in place. Refer to the label on
the cassette.
5. Close the label cassette cover.
To remove the label cassette
1. Lift the label cassette cover to open the label cassette compartment.
2. Press the Eject button. The label cassette is automatically lifted.
3. Replace the cassette as described above.
Figure 4
Eject
Button
Lift

4
4. Connecting the printer to your computer
Your printer connects to your computer using the USB connection located on the
top of the printer.
NOTE Do not connect the printer to your computer until prompted to do so during
the software installation.
To connect the printer to your computer
1. Plug the USB cable into the USB port on
the bottom of the printer. See Figure 5.
2. Plug the USB cable into a USB port
ONLY when prompted during the
software installation.
5. Installing the Software
To install the software
1. Insert the RHINO Connect Software CD into your CD-ROM drive. After a
few seconds, the installation screen appears. If the installation screen does
not appear:
a. Click Start and then Run on the Windows taskbar. The Run dialog
box appears.
b. Enter D:\setup.exe (where D is the CD-ROM drive letter) and click OK.
2. Follow the on-screen instructions.
3. When prompted by the installer, plug the USB cable into a USB port.
Figure 5

5
6. Printing your first label with the printer
You are now ready to print your first label. The first time you turn on the printer,
you are asked to select your language and units of measure. You are also asked to
select the width of the tape cassette currently inserted in the printer.
To print your first label
1. Press to turn on the power.
2. Use the up and down arrow keys to select the language you wish to use and
press OK.
3. Use the up and down arrow keys to select the units of measure you wish to
use and press OK.
4. Select the tape width of the tape cassette currently inserted in the printer
and press OK.
5. Enter some text for your label using the alphanumeric keys.
6. Press PRINT.
7. Press CUT and remove the label.
Congratulations! You have printed your first label.

6
7. Using RHINO Connect Software
The following figure shows some of the many features available in RHINO
Connect Software.
For complete details on how to use the software, refer to the RHINO Connect
Software online help.
Change the label
type on the fly.
Add images, barcodes,
symbols, and predefined text.
Use the Data
Editor to enter
label text and
add labels to
the label file.
Preview your
labels exactly as
they will print. Set label
properties to
further
customize
your labels.
Work in two
modes: Create
labels and print
directly to the
printer, or create
labels for transfer
to a RHINO printer.
Quickly create a series of
labels using serialization.
Transfer label
files and custom
symbols and text
to your RHINO
printer.

Français
7
Suivez les étapes ci-dessous pour installer le logiciel et l’imprimante d’étiquettes
RHINO 6000 et imprimer votre première étiquette.
1. Déballage de l’imprimante
NOTE Ne reliez pas l’imprimante à l’ordinateur avant d’être invité à le faire au cours
de l’installation du logiciel.
1. Déballez votre imprimante d’étiquettes et conservez l’emballage.
2. Assurez-vous que vous disposez de tous les éléments indiqués dans la Figure 1.
Figure 1
Adaptateur
Imprimante d’étiquettes RHINO 6000
CD-ROM
Deux cassettes
Guide de démarrage rapide et Aide-mémoire Câble USB
d’étiquettes RHINO
Bloc-piles
Guide de
démarrage rapide

8

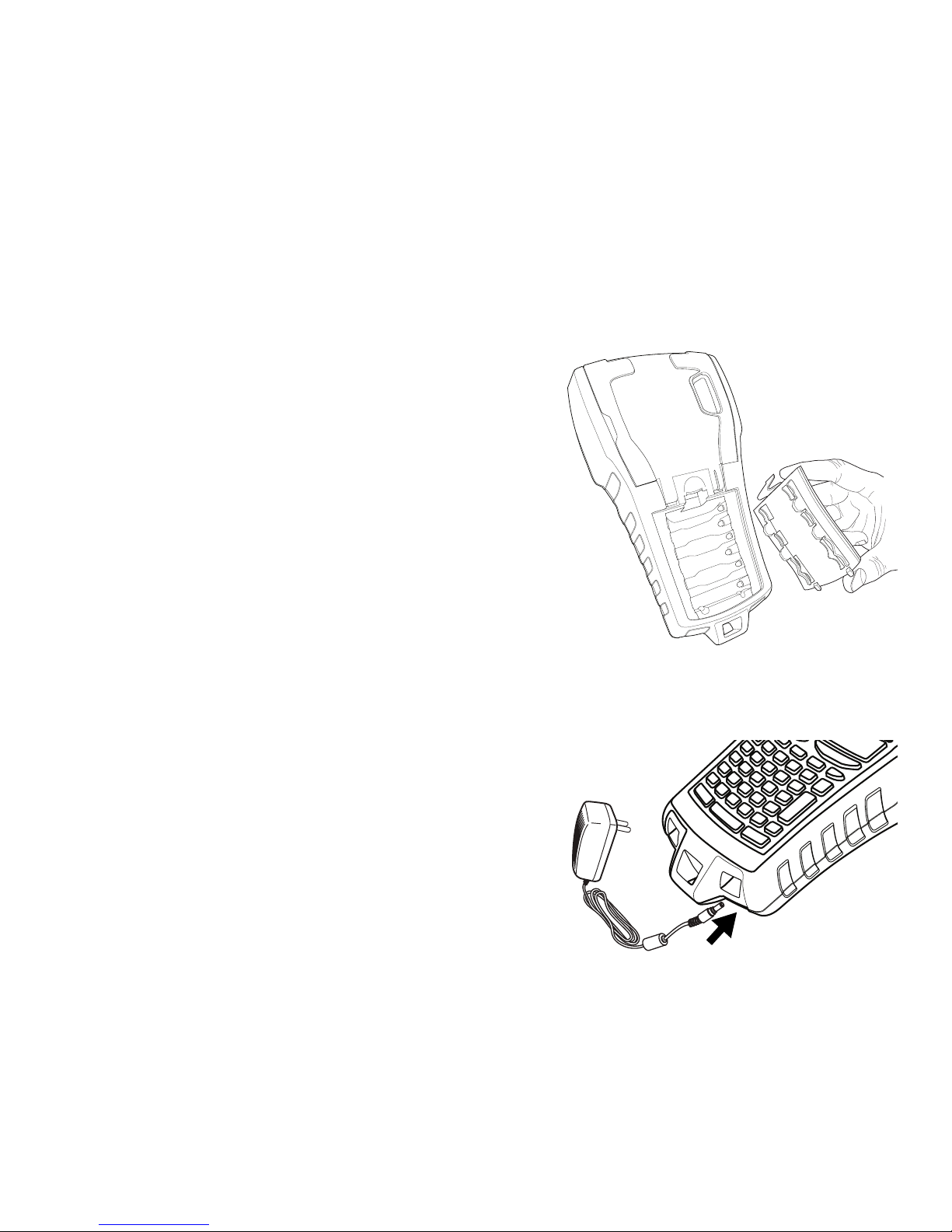

2. Mise en marche
L’imprimante d’étiquettes peut être alimentée par des piles rechargeables ou par
un adaptateur c.a. Pour une alimentation de réserve temporaire, vous pouvez
utiliser six piles alcalines AA.
Pour charger le bloc-piles la première fois que
vous utilisez l’imprimante, mettez-le en place et
branchez l’adaptateur. Le premier chargement
des piles dure huit heures approximativement.
Il faut compter ensuite deux heures environ
pour les recharger.
Pour mettre le bloc-piles en place
1. Retirez le couvercle du compartiment à
piles. Voir Figure 2.
2. Placez le bloc-piles dans le compartiment
à piles.
3. Remettez le couvercle en place.
Pour connecter l’adaptateur
1. Branchez l’adaptateur dans le connecteur
d’alimentation situé au bas de
l’imprimante. Voir Figure 3.
2. Branchez l’autre extrémité de l’adaptateur
dans une prise de courant.
Figure 2
Figure 3

9
3. Insertion de la cassette d’étiquettes
Votre imprimante est livrée avec deux cassettes d’étiquettes RHINO.
Visitez www.dymo.com pour des informations sur l’achat de
cassettes d’étiquettes supplémentaires.
Pour insérer la cassette d’étiquettes
1. Soulevez le couvercle de la cassette
d’étiquettes afin d’ouvrir le compartiment
à cassette. Voir Figure 4.
2. Assurez-vous que l’étiquette et le ruban sont
tendus sur toute l’ouverture de la cassette et
que l’étiquette passe entre les pilotes. Si
nécessaire, tournez la bobine dans le sens
des aiguilles d’une montre pour tendre le
ruban.
3. Insérez la cassette et appuyez
délicatement dessus jusqu’à ce qu’elle soit
correctement placée.
4. Assurez-vous que les deux attaches bleues
fixent la cassette bien en place. Référez-vous
à l’étiquette sur la cassette.
5. Fermez le couvercle de la cassette d’étiquettes.
Figure 4
Bouton
d’éjection
Soulevez

10
Pour retirer la cassette d’étiquettes
1. Soulevez le couvercle de la cassette d’étiquettes afin d’ouvrir le
compartiment à cassette.
2. Appuyez sur le bouton d’éjection. La cassette d’étiquettes est alors
automatiquement éjectée.
3. Replacez la cassette comme indiqué plus haut.
4. Connexion de l’imprimante à l’ordinateur
Vous devez connecter votre imprimante à l’ordinateur au moyen de la connexion
USB située au bas de l’imprimante.
NOTE Ne reliez pas l’imprimante à l’ordinateur avant d’être invité à le faire au cours
de l’installation du logiciel.
Pour connecter l’imprimante à l’ordinateur
1. Branchez le câble USB dans le port
USB situé au bas de l’imprimante.
Voir Figure 5.
2. Branchez le câble USB dans un port
USB
UNIQUEMENT lorsque vous êtes
invité à le faire au cours de l’installation du
logiciel.
Figure 5

11
5. Installation du logiciel
Pour installer le logiciel
1. Insérez le CD RHINO Connect Software dans votre lecteur de CD-ROM.
L’écran d’installation s’affiche au bout de quelques secondes. S’il ne
s’affiche pas :
a. Cliquez sur Démarrer puis sur Exécuter dans la barre des tâches
Windows. La boîte de dialogue d’exécution s’affiche.
b. Saisissez D:\setup.exe (la lettre D correspond au lecteur de CD-ROM) et
cliquez sur OK.
2. Suivez les instructions qui apparaissent à l’écran.
3. A l’invitation du programme d’installation, branchez le câble USB dans un
port USB.

12
6. Impression de votre première étiquette
Vous êtes maintenant prêt à imprimer votre première étiquette. La première fois
que vous allumez l’imprimante, vous serez invité à sélectionner la langue et les
unités de mesure de votre choix. Vous serez également invité à sélectionner la
largeur de la cassette que vous avez insérée dans l’imprimante.
Pour imprimer votre première étiquette
1. Appuyez sur pour allumer l’appareil.
2. Utilisez les touches fléchées haut et bas pour sélectionner la langue souhaitée
et appuyez sur
OK .
3. Utilisez les touches fléchées haut et bas pour sélectionner les unités de mesure
souhaitées et appuyez sur
OK .
4. Sélectionnez la largeur de la cassette insérée dans l’imprimante et appuyez
sur
OK .
5. Saisissez le texte que vous souhaitez imprimer sur l’étiquette au moyen des
touches alphanumériques.
6. Appuyez sur PRINT (IMPRIMER) .
7. Appuyez sur CUT (COUPER) et retirez l’étiquette.
Félicitations ! Vous venez d’imprimer votre première étiquette.

13
7. Utilisation de RHINO Connect Software
L’illustration suivante montre quelques-unes des nombreuses fonctions
disponibles dans RHINO Connect Software.
Pour plus de détails concernant l’utilisation du logiciel, voir l’aide en ligne de
RHINO Connect Software.
Modifiez le type
d’étiquettes à la
volée.
Ajoutez des codes-barres, des
symboles et des textes prédéfinis.
Utilisez
l’éditeur de
données pour
saisir le texte
de l’étiquette
et ajouter des
étiquettes au
fichier
d’étiquettes.
Affichez un aperçu
exact de vos
étiquettes telles
qu’elles seront
imprimées.
Réglez les
propriétés des
étiquettes
pour
personnaliser
davantage ces
dernières.
Travaillez en deux
modes : créez des
étiquettes et
imprimez-les
directement au
moyen de
l’imprimante, ou
créez-les en vue de
les transférer vers
une imprimante
RHINO.
Créez rapidement une série
d’étiquettes au moyen de la sérialisation..
Transférez les
fichiers
d’étiquettes, les
symboles
personnalisés et
les textes vers
votre
imprimante
RHINO.

Nederlan
ds
15
Voer de volgende stappen uit om de RHINO 6000 labelprinter en software te
installeren en een eerste label af te drukken.
1. De printer uitpakken
OPMERKING Sluit de printer pas op uw computer aan wanneer dat tijdens de
software-installatie wordt gevraagd.
1. Pak de labelprinter uit. Bewaar het verpakkingsmateriaal.
2. Controleer of geen van de in Afbeelding 1 geïllustreerde artikelen ontbreekt.
Afbeelding 1
Voedingsadapter
RHINO 6000-labelprinter
cd-rom
Twee RHINO
Beknopte handleiding en naslaggids USB-kabel
labelcassettes
Batterij
Beknopte handleiding

16
2. De stroomtoevoer aansluiten
U kunt labelprinter met de oplaadbare batterij of de voedingsadapter gebruiken.
De printer kan tijdelijk ook werken op zes AA-alkalinebatterijen.
Als u de batterij wilt opladen wanneer u de
printer voor het eerst gebruikt, brengt u de
batterij in het apparaat aan en sluit u de
voedingsadapter aan. Wanneer u de batterij
voor het eerst oplaadt, duurt dit circa acht uur.
Daarna vergt het opladen ongeveer twee uur.
Det batterij plaatsen
1. Verwijder het klepje van het
batterijcompartiment. Zie Afbeelding 2.
2. Plaats de batterij in het
batterijcompartiment.
3. Plaats het klepje van het
batterijcompartiment terug.
De voedingsadapter aansluiten
1. Steek de voedingsadapter in de
voedingsconnector aan de onderkant
van de printer. Zie Afbeelding 3.
2. Steek de stekker van de voedingsadapter
in een stopcontact.
Afbeelding 2
Afbeelding 3

17
3. De labelcassette plaatsen
De printer wordt geleverd met twee RHINO-labelcassettes.
Bezoek www.dymo.com voor informatie over het kopen van meer
labelcassettes.
De labelcassette plaatsen
1. Trek de klep van de labelcassette omhoog
om het labelcompartiment te openen. Zie
Afbeelding 4.
2. Zorg dat het label en het lint strak liggen langs
de opening van de cassette en dat het label
tussen de geleiders ligt. Draai de spoel zo
nodig rechtsom om het lint aan te spannen.
3. Breng de cassette aan en druk voorzichtig op
de cassette totdat deze op zijn plaats zit.
4. Zorg dat de cassette met de twee blauwe
klemmetjes is vastgeklikt. Zie het label op
de cassette.
5. Sluit de klep van de labelcassette.
De labelcassette verwijderen
1. Trek de klep van de labelcassette omhoog om het compartiment van de
labelcassette te openen.
2. Druk op de Uitwerpen-knop. De labelcassette komt automatisch omhoog.
3. Plaats de cassette terug zoals hiervoor beschreven.
Afbeelding 4
Uitwerp-
knop
Omhoog trekken

18
4. De printer op uw computer aansluiten
De printer wordt via de USB-aansluiting op de bovenkant van de printer op uw
computer aangesloten.
OPMERKING Sluit de printer pas op uw computer aan wanneer dat tijdens de
software-installatie wordt gevraagd.
De printer op uw computer aansluiten
1. Sluit de USB-kabel aan op de USB-
poort in de onderkant van de printer.
Zie Afbeelding 5.
2. Sluit de USB-kabel aan op een USB-
poort, MAAR DOE DIT PAS wanneer
daarom tijdens de software-installatie
wordt gevraagd.
5. De software installeren
De software installeren
1. Plaats de cd met de RHINO Connect Software in uw cd-romstation. Na een
paar seconden verschijnt het installatiescherm. Als het installatiescherm
niet verschijnt:
a. Klik in de taakbalk van Windows op Start en vervolgens op Uitvoeren.
Het dialoogvenster Uitvoeren verschijnt.
b. Typ D:\setup.exe (vervang de D door de letter waarmee uw cd-romstation
wordt aangeduid) en klik op
OK .
Afbeelding 5
