Eaton E5-148-C1400 User manual

MN05401013E 1
english
español
françaisdeutsch
Instructions for Use
Electronic Presetting Counter
E5148C1400
1. Inputs
1.1 Reset Input*
This optocoupler input is wired in parallel with the red
SET key and it sets the counter to zero in the up-mode
(incrementing), to the presetting in the down-mode
(decrementing).
1.2 Count Input*
Optocoupler input damped to 25 Hz for DC or AC voltage.
* Note:
The reset input (pin 6) and the count input (pin 5) are
optocoupler inputs with a common connection (pin 7)
and must be actuated with the same polarity.
1.3 Keyboard Interlock Input
If this input (pin 2) is connected to 3V DC (pin 1), the
front keys are locked (including the SET key).
2. Output
Relay with potential-free contact programmable as NO or
NC contact (NO = normally open, NC = normally closed).
In the up-mode the relay is active at ≥ the presetting, in
the down-mode at ≤ zero. With automatic repetition the
output signal is a timed signal programmable between
100 msec. and 500 msec. in steps of 100 msec. When
the relay is active, a colon will appear at the bottom left of
the display. The switching frequency of the output relay
must not be higher than 4 Hz.
3. Setting the operating mode and
operational parameters
3.1 When installing the unit for the first time or after a
battery change lasting more than 7 minutes, the counter
is set automatically to the programming mode and the 5
parameters must be selected (see 4.2). The parameters
may also be changed during the operation run.
However, this can be achieved only in the programming
mode. In order to reach this mode the following keys
must be depressed simultaneously (for safety reasons):
RESET key, the keys of decade 5 and 6. On the lower
line of the display the message “INIT” appears together
with a down-counter subtracting from 5 to 0 in steps of
seconds. If within this period the depressed keys are
released, the previous operating mode will become
active again. If the keys are released after reaching
zero, the first parameter is activated and displayed.
3.2 Setting the Operational Parameters
The key of the first decade allows the user to select the
requested function within the parameters (e.g. add/
subtract) and the 6th decade-key selects the next
parameter. After the last parameter “dP”, the program
jumps to the beginning. To leave this program routine
the user must step through all parameters (from the
beginning to the end) with NO CHANGES at all.
Note:
Whenever this routine is selected the program will jump
to the beginning, the previous parameters will get lost
and the count as well as the preset values are zeroed.
4. Operating the counter
4.1 Setting or resetting
Press the red SET button or apply a pulse to the reset
input to set the counter to zero in the accumulating
mode to presetting in the subtracting mode.
4.2 Preset Mode
Presetting is indicated on the lower row of digits. To set
it, use the 6 presetting buttons assigned to each
decade. The set value will be accepted with the next set
or reset operation.
4.3 Overflow and underflow
In the accumulating mode the overflow is 999999 to 0;
in the subtracting mode it is 0 to 999999. The output
signal remains unaffected.
4.4 Lo-Bat indicator
When the battery charge is too low, “Lo-bat” appears in
the lower display. This flashes in a two-second rhythm.
When “Lo-bat” is indicated, the batteries should be ex-
changed as soon as possible.
4.5 Changing the batteries
Push the battery cover back and remove the batteries,
making certain that polarity is correct (observe “–”
terminal on PCB).
Note:
Changing the batteries should not take longer than 2
min., otherwise the count and preset values as well as
the parameters will get lost and therefore must be set
again (see 3.).

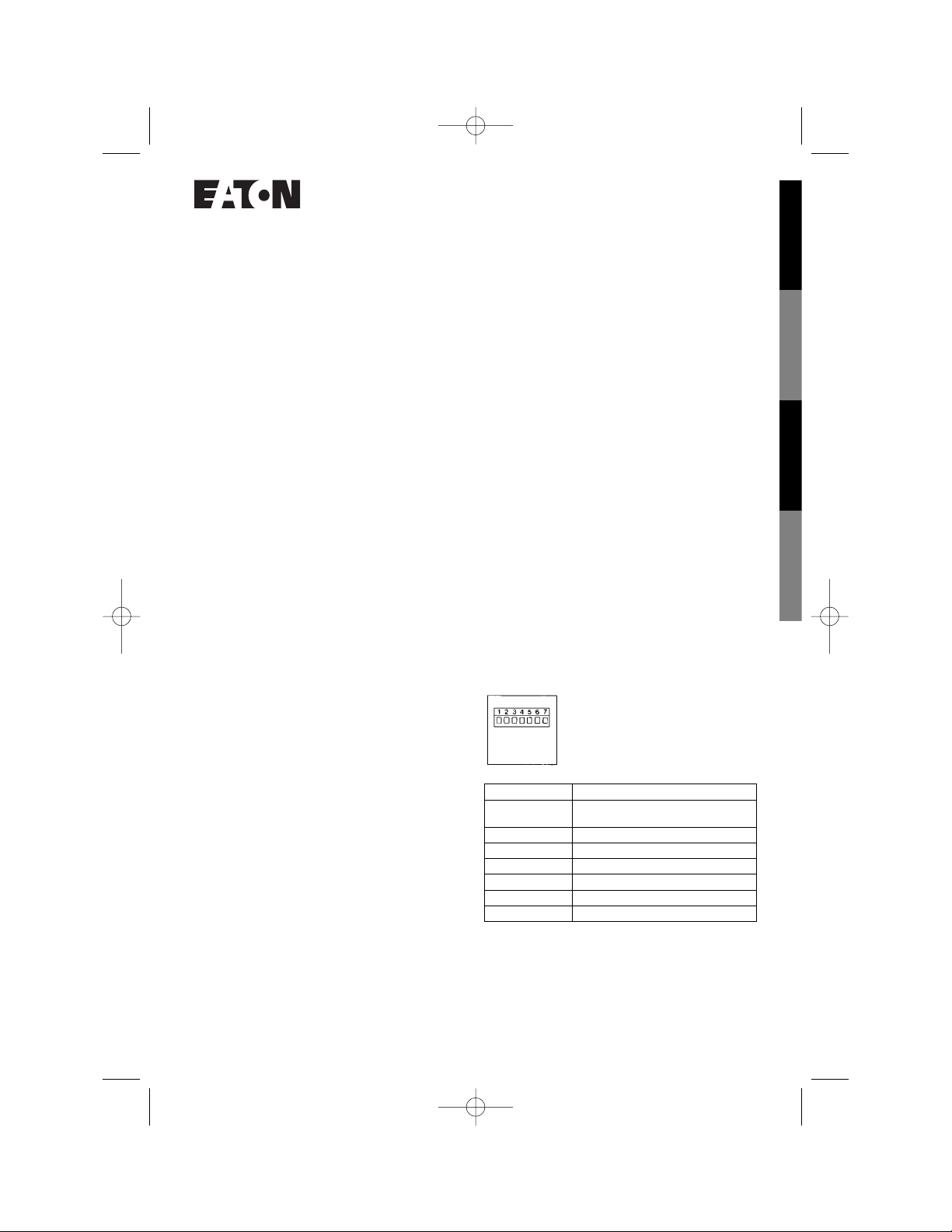

5. Terminal block
Terminal assignment
Terminal No.
7common AC/DC-input for terminals
6 and 5
6AC/DC optocoupler reset-input
5AC/DC optocoupler count-input
4relay contact
3relay contact
2keyboard interlock-input
1+3V DC for terminal 2
MN05401013E:MN05401013E 2/9/07 11:58 AM Page 1

6. Example of connection
7. Technical data
Polarity of the inputs:
Bidirectional optocoupler input for the reset and
count inputs
Keyboard interlock is connected to +3V DC
Max. input frequency:
Count input 25 Hz (same with autorepetition)
Voltage range:
Count and reset inputs
12 – 250V AC/DC
Input resistance:
110 kOhm
Reaction time of the inputs:
Reset input 50 ms
Keyboard interlock input 15 ms
Data retention through 2 batteries:
8 years at 5 x 106power
operations of the output relay
and an ambient temperature of
25°C [77°F]
Batteries:
User-exchangeable Lithium
batteries
2 pieces Type 1/2 AA Lithium 3.6V
Output:
Bistable relay with potential-free
contact (programmable as
normally closed or normally
open contact)
min. switching current: 10 mA
max. switching capacity: 30V DC/2 A
230V AC/0.5 A
Reaction time of the output:
< 20 ms
Noise immunity:
To VDE 843, Part 4, Severity 3
Ambient temperature:
-10 to 50°C [14 to 122°F]
Storage temperature:
-20 to 60°C [-4 to 140°F]
Weight:
appr. 80 g [2.82 oz.]
Front panel rating: IP65
Finish housing: black
Manufacturer programmed:
Counting mode: up
Autom. repetition: no
Relay contact: NO (normally open)
Decimal place: no
Noise suppression
The following measures might become necessary: If the
counter output actuates inductive loads such as relays
and valves, a freewheeling diode for DC current and an
RC element for AC current must be installed. Use
shielded cables for feeders to counting-, zeroing- and
keyboards lock input. The screening should be
connected on one side via a capacitor (e.g. 10 nf) to
protective earth ground.
2MN05401013E

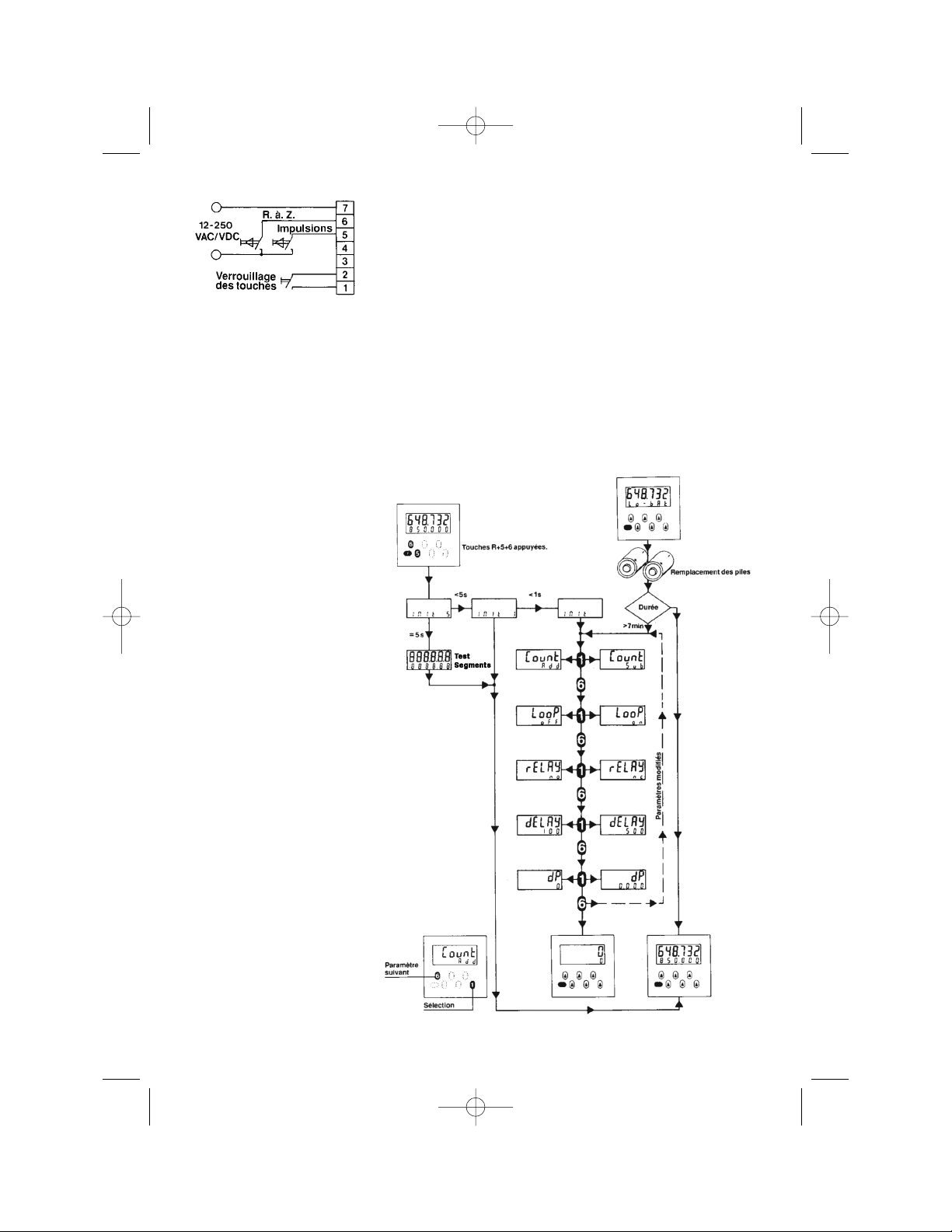

3.3 Function Chart
MN05401013E:MN05401013E 2/9/07 11:58 AM Page 2

MN05401013E 3
español
Instrucciónes de manejo
Contador con preseleccion
E5148C1400
1. Entradas
1.1 Entrada de reposición*
Esta entrada opto-acoplada está conectada en paralelo
con la tecla roja “SET” y sitúa el contador a “0” en la
modalidad aditiva y al valor preseleccionado en la
modalidad sustractiva.
1.2 Entrada de contaje*
Entrada opto-acoplada para corriente alterna y corriente
continúa, amortiguada a 25 Hz.
* Nota:
La entrada de reposición (pin 6) y la entrada de contaje
(pin 5) son entradas opto-acopladas con el pin nº 7 en
común y tienen que conectarse con la misma polaridad.
1.3 Entrada de bloqueo de teclado
Si esta entrada (pin 2) está conectada a + 3 VDC (pin 1),
entonces están bloqueadas las teclas frontales (también
la tecla SET).
2. Salidas
Contacto de relé de libre de potencial, programable como
normalmente abierto o normalmente cerrado. En la
modalidad de contaje activo el relé está activado al valor
> 0 = que la preselección, en la modalidad sustractiva
está activado a < 0 = a “0”. En reposición automática la
señal de salida es un impulso temporizado programable
de 100 ms, entre 100 ms y 500 ms en pasos de 100 ms.
Estando activo el relé aparece en la línea inferior de la
izquierda del display un punto. La frequencia je
conmutatión del relais no debe exceder 4 Hz.
3. Ajuste del modo de operación y de
los parámetros
3.1 Cuando se instala un nuevo contador o después del
cambio de la batería, a los 7 min., el contador se
posiciona automáticamente al modo de programación y
se deben de introducir los 5 parámetros (ver 3.2).
También es posible efectuar un cambio de los
parámetros durante el funcionamiento. Para poder
entrar entonces en la modalidad de programación,
deberán presionarse, por motivos de seguridad, la tecla
RESET y las teclas de las décades 5 y 6 almismo
tiempo. Entonces aparecerá en el display “INIT”. Si
estas tres teclas continuan estando presionadas,
entonces aperecerá un número 5 descontando hasta 0
de segundo en segundo. Si durante este tiempo se
sueltan las teclas, entonces se instaurará nuevamente
la modalidad de funcionamiento que estaba
anteriormente. Si se sueltan las teclas al llegar a 0
entonces estará activado el ajuste de los parámetros y
se indicará en el display el primer parámetro.
3.2 Ajuste de los parámetros
La tecla de la primera década permite seleccionar la
función elegida dentro de los parámetros (p.e. Adi/Sus)
y la de la sexta década selecciona el siguiente
parámetro. Después del último parámetro “dP” el
programa saltará al principio de la rutina de
programación. Esta se abandonará sólo cuando se
haya pasado por el programa, sin haber efectuado
cambio alguno.
Nota:
Siempre que esta rutina sea seleccionada el programa
salterá al principio, los parámetros anteriores se
perderán y tanto el contador como los valores
preseleccionados se pondrán a “0”.
4. Manejo del contador
4.1 Programar o desprogramar
Presionar la tecla roja SET 6 ó dar un impulso a la
entrada de reset para poner el contador a “0” en el
modo aditivo, 6, al valor de la reposición en el modo
sustractivo.
4.2 Modo preconfigurado
Se indica el valor de preselección en la línea inferior. El
ajuste se efectuará mediante las 6 teclas de
preselección asignadas a cada década. El valor
preseleccionado será aceptado con la siguiente
programación o puesta a “0”.
4.3 Sobrecontaje o subcontaje
En la modalidad de contaje aditiva el sobrecontaje es
999999 a 0, en la modalidad de contaje sustractiva es
de 0 a 999999. No se ejerce ninguna influencia sobre la
señal de salida.
4.4 Indicador de batería baja
Cuando la capacidad de las baterías es insuficiente, o
demasido baja, aparecerá en la línea inferior del display
“Lo-bat” a un ritmo de flashes de 2 seg. Se deben
cambiar las baterías, cuando aparece la indicación
“Lo-Bat” lo antes posible.
4.5 Cambio de la batería
Deslizar hacia atrás la tapa de la batería y sacar hacia
afuera las dos baterías. Colocar las nuevas baterías de tal
forma que el polo “–” esté conectado con el soporte de
batería en el circuito impreso, señalizado también con “–”.
Nota:
El cambio de batería NO debería de durar más de 2
min., sino se perderán los valores de contaje y de
preselección y también los parámetros que deberán
programarse otra vez (ver 3).
5. Conexiones
MN05401013E:MN05401013E 2/9/07 11:58 AM Page 3

4MN05401013E
Terminales
6. Ejemplo de conexiones
7. Datos técnicos
Polaridad de las entradas:
Entrada opto-acoplada
bidireccional para entrada
de puesta a “0” entrada de
contaje
El bloqueo de teclado se
conecta a +3 VDC
Máxima frecuencia de entrada:
Entrada de contaje 25 Hz
(también en reposición automática)
Voltaje:
Entrada de contaje y entrada de
puesta a “0”: 12…250 VAC/VDC
Resistencia de entrada:
110 kOhm
Tiempo de respuesta de las entradas:
Entrada de puesta a “0”: 50 ms
Entrada de bloqueo de teclado: 15 ms
Memória de los datos (a través de las
dos baterias):
8 años para 5 x 106maniobras
de conmutación del relé de
salida y a una temperatura
ambiente de 25°C
Baterías:
Pueden ser cambiadas por el usuario.
2 baterías de litio de 3 V. del
tipo 1/2 AA
Salida:
Relé con contacto libre
potencial (programable como
normalmente abierto o
normalmente cerrado).
Mínima corriente de
conmutación: 10 mA
Máxima corriente de
conmutación:
30 VDC / 2 A
230 VAC / 0,5 A
Tiempo de respuesta de la salida:
< 20 ms
Inmunidad al ruido:
A VDE 843, Parte 4, Severidad 3
Temperatura ambiente:
–10 ... +50 °C
Temperatura de almacenamiento:
–20 ... +60 °C
Peso: 80 g
Índice de Proteccón:
IP65 desde delante
Color: negro
Las siguientes medidas pueden ser precisas
Si la salida del contador actúa sobre una carga
inductiva como un relé o una electroválvula se debe
instalar un diodo para corriente continua (VDC) y un
elemento RC para corriente alterna (VAC). Utilizar
cables apantallados para las entradas de contaje,
puesta a la pantalla debe estar conectada a tierre a
través de un condensador (por ejemplo 10 nF).
Nº de Terminal
7entrada común AC/DC para los
terminales 6 y 5
6entrada de puesta a “0” –
opto-acoplada AC/DC
5entrada de contaje – opto-acoplada
AC/DC
4contacto de relé
3contacto de relé
2entrada de bloqueo de teclado
1+3 VDC para terminal 2
3.3 Diagrama de funcionamiento
MN05401013E:MN05401013E 2/9/07 11:58 AM Page 4

MN05401013E 5
français
Mode dʼemploi
Compteur électronique a présélection
E5148C1400
1. Entrées
1.1 Repositionnement*
Cette entrée à optocoupleur est identique à la fonction de
la touche rouge en façade, repositionne le comptage à
zéro en mode additionnant, à la valeur de la présélection
en mode soustrayant. Cette fonction est dynamique.
1.2 Comtage*
Entrée à optocoupleur limitée à 25 Hz pour tensions
alternatives et continues.
* Attention :
Les entrées de repositionnement (broche 6) et de
comptage (broche 5) ont le commun relié à la broche 5,
et doivent être commandées avec une polarité identique.
1.3 Verrouillage des touches
Lorsque cette entrée (broche 2) est reliée à + 3,6 VDC
(broche 1), les touches en façade sont inhibées (y
compris la touche de SET).
2. Sorties
Par relais hors potentiel programmable en mode à
«ouverture» ou à «fermeture» (broches 3 et 4). En mode
additionnant, le relais est activé lorsque le comptage est
égal ou supérieur à la présélection; en mode
soustrayant, il est activé lorsque le comptage est égal ou
inférieur à zéro. En répétition automatique, la sortie est
activée pendant la durée programmée, comprise entre
100 et 500 ms. Lʼétat actif de cette sortie est signalé sur
la rangée inférieure par un double point. La fréquence
de commutation du relais ne doit pas excéder 4 Hz.
3. Sélection du mode et des paramètres
de fonctionnement
3.1 Lors de la premiere mise en route ou du
remplacement des piles, si celui-ci dure plus de 7 min,
le compteur est automatiquement mis en mode
programmation et les 5 paramètres doivent être validés
(voir 3.2). Une modification des paramètres est possible
pendant le fonctionnement du compteur. Pour accéder
au mode programmation, il est nécessaire, par mesure
de sécurité, dʼappuyer simultanément les touches
RESET, 5 et 6. Ceci provoque lʼaffichage «INIT» sur la
rangée inférieure. Un maintient de ces touches active
un décomptage de 5 vers 0 à une fréquence de 1 Hz.
Si ces touches sont relachées pendant ce cycle, les
anciens paramètres sont conservés. Le relachement
des 3 touches à lʼatteinte de 0 permet lʼaccés au
premier paramètre.
3.2 Réglage des paramètres
Le choix des différentes possibilités sʼeffectue au
moyen de la touche de réglage des unités (par exemple
additionnant/soustrayant), tandis que la touche 6
permet lʼaccès au paramètre suivant. Après le réglage
du dernier paramètre (dP), la programmation repart au
début. Ce mode de programmation nʼest abandonné
quʼaprès un passage sans modification de tous les
paramètres.
Attention :
A chaque accès au mode de programmation tous les
paramètres sont réinitialisés, cʼest à dire que les
anciennes valeurs sont perdues, les valeurs de
comptage et de présélection sont remises à zéro.
4. Mise en service du compteur
4.1 Repositionnement du comptage
Au moyen de la touche rouge en façade ou dʼune
impulsion sur lʼentree reset, la valeur de comptage est
remise à zéro en mode additionnant ou à la valeur de
présélection en mode soustrayant.
4.2 Mode Préréglage
Cette valeur est affichée sur la rangée inférieure. Le
réglage sʼeffectue au moyen des 6 touches situées
respectivement sous chaque décade. La nouvelle
valeur nʼest prise en compte quʼaprès repositionnement
du comptage.
4.3 Dépassement de capacité
En mode additionnant le dépassement se fait au moment
du passage de 999999 vers 0, en mode soustrayant de 0
vers 999999. Lʼétat de la sortie reste inchangé.
4.4 Indicateur Lo-Bat
Lʼindicateur Lo-Bat apparait sur la ligne inférieure dès
que la capacité des piles divient insuffisante, en
clignotant à une fréquence de 0,5 Hz.
4.5 Remplacement des piles
Extraire les 2 piles après avoir enlevé le capot supérieur
vers lʼarrière du compteur. Replacer les piles neuves en
respectant la polarité (le — des piles avec le — gravé
sur le circuit imprimé).
Attention :
Le remplacement des piles ne devra pas durer plus de
2 minutes. En cas de dépassement, les valeurs de
comptage, de présélection ou autres paramètres
pourraient être altérés et nécessiter une
reprogrammation (voir paragraphe 3).
5. Raccordements
Brochage
Broche Nr.
7Commun AC/DC pour entrées 5 et 6
6Repositionnement AC/DC
5Impulsion AC/DC
4Contact du relais
3Contact du relais
2Verrouillage des touches
1+3 VDC pour broche 2
MN05401013E:MN05401013E 2/9/07 11:58 AM Page 5

6MN05401013E
6. Exemple de raccordement
7. Caractéristiques techniques
Polarité des entrées :
Optocoupleurs bidirectionnels pour comptage et
reset
verouillage des touches raccordé au+ 3 VDC
Fréquence de comptage :
maximum 25 Hz (même en mode automatique)
Niveau des entrées :
comptage et repositionnement, de 12 à
250 VAC/VDC
Résistance des entrées :
env. 110 kOhm
Temps de résponse des entrées :
verrouillage: 15 ms
prépositionnement: 50 ms
Sauvegarde :
8 ans, avec 5·106
commutations du relais
et une température
ambiante de 25°C, par 2
piles au lithium.
Piles :remplaçables par lʼutilisateur
2 piles 3,6 V au lithium
type 1/2AA lithium 3,6 Volt
Sortie :
relais bistable à contacts
hors potentiel (programmable
en ouverture ou enfermeture)
courant minimal : 10 mA
courant maximal : 30 VDC / 2 A
230 VAC / 0,5 A
Temps de réponse de la sortie :
< 20 ms
Immunité au bruit :
jusquʼà VDE 843, Partie 4, Sévérité 3
Température de service :
–10 ... +50 °C
Température de stockage :
–20 ... +60 °C
Poids :
80 g
Protection :
IP65 par lʼavant
Teinte du boîtier :
noir
Mesure dʼantiparasitages
Les mesures dʼantiparasitages suivantes peuvent
sʼavé-rer necessaires: en cas de commutation de
charges in-ductives, celles-ci doivent être
antiparasitées; pour du courant continu, par des diodes
montées en inverse; pour du courant alternatif, par des
cellules RC. Utiliser du câble blindé pour les liaisons
des entrées de comptage, de remise à zéro et de
verrouillage de clavier. Découpler ce blindage par un
condensateur relié à laterre (par exemple: 10 nF).
3.3 Diagramme des fonctions
MN05401013E:MN05401013E 2/9/07 11:58 AM Page 6

MN05401013E 7
deutsch
Betriebsanleitung
Elektronischer Vorwahlzähler
E5148C1400
1. Eingänge
1.1 Rücksetzeingang*
Dieser Optokopplereingang ist mit der roten SET-Taste
parallel geschaltet und setzt den Zähler bei add.
Zählweise auf Null, bei subtr. Zählweise auf den
Vorwahlwert. Die Rücksetzfunktion ist dynamisch.
1.2 Zähleingang*
Auf 25 Hz bedämpfter Optokopplereingang für Gleich-
oder Wechselspannung.
* Achtung:
Der Rücksetzeingang (Pin 6) und der Zähleingang
(Pin 5) sind Optokopplereingänge mit gemeinsamem
Anschluß (Pin 7) und müssen mit der gleichen Polarität
angesteuert werden.
1.3 Tastaturverriegelungseingang
Wird dieser Eingang (Pin 2) auf +3 VDC (Pin 1) gelegt,
sind die Fronttasten (auch die SET-Taste) gesperrt.
2. Ausgang
Relais mit potentialfreiem, als Schließer oder Öffner
programmierbarem Kontakt (Pin 3 und Pin 4). Bei add.
Zählweise ist das Relais bei ≥ Vorwahl, bei subtr.
Zählweise bei ≤ 0 aktiv. Bei automatischer Wiederholung
ist das Ausgangssignal ein in 100 ms-Schritten zwischen
100 ms und 500 ms programmierbarer Wischimpuls. Bei
aktivem Relais erscheint in der unteren Reihe, links auf
dem Display, ein Doppelpunkt. Die Schaltfrequenz des
Ausgangsrelais darf 4 Hz nicht überschreiten.
3. Einstellung der Betriebsart und der
Betriebsparameter
3.1 Bei einer Neuinstallation des Zählers oder nach
einem Batteriewechsel, der länger als 7 min gedauert
hat, wird der Vorwahlzähler automatisch in den
Programmiermodus geschaltet und alle 5 Parameter
müssen eingegeben werden (siehe 3.2). Eine Änderung
der Parameter ist auch während des Betriebs möglich.
Um hier in den Programmiermodus zu kommen, müssen
aus Sicherheitsgründen die REST-Taste und die Tasten
der 5. und 6. Dekade gleichzeitig gedrückt werden. Auf
dem Display erscheint dann in der unteren Zeile INIT.
Bleiben diese 3 Tasten weiterhin gedrückt, dann zählt ein
Rückwärtszähler im Sekunden-Takt von 5 bis Null.
Werden innerhalb dieser Zeit die Tasten losgelassen,
dann wird die vorher aktuelle Betriebsart wieder
eingestellt. Werden beim Erreichen von Null die Tasten
losgelassen, dann ist die Parametereinstellung aktiviert
und der erste Parameter wird auf dem Display angezeigt.
3.2 Einstellung der Parameter
Mit der Taste der 1. Dekade wird zwischen den
verfügbaren Parametern umgeschaltet (z.B. add-sub)
und mit der Taste der 6. Dekade wird in die nächste
Funktion umgeschaltet. Nach der letzten Eingabe (dP)
wird an den Anfang der Programmierroutine
gesprungen. Diese wird erst verlassen, wenn sie einmal
ohne Änderung durchlaufen wird.
Achtung:
Bei jedem Aufruf der Programmierroutine geht der
Zähler in die Parametergrundeinstellung, d.h., die alte
Programmierung geht verloren und der Zählerstand und
der Vorwahlwert werden auf Null gesetzt.
4. Bedienung des Zählers
4.1 Setzen oder Rücksetzen
Mit der roten SET-Taste oder einem Impuls auf den
Rücksetzeingang wird der Zähler bei add. Zählweise auf
Null, bei subtr. Zählweise auf den Vorwahlwert gesetzt.
4.2 Vorwahleinstellung
Der Vorwahlwert wird in der unteren Ziffernreihe ange-
zeigt. Die Einstellung erfolgt über 6, jeder Dekade zu-
geordnete, Vorwahltasten. Der eingestellte bzw. verän-
derte Vorwahlwert wird mit dem nächsten Setzen oder
Rücksetzen in den Zähler übernommen.
4.3 Vorwahlmodus
Bei add. Zählweise ist der Überlauf 999999 auf Null,
bei subtr. Zählweise von Null auf 999999. Das
Ausgangssignal bleibt unbeeinflußt.
4.4 Lo-Bat-Indikator
Bei zu geringer Kapazität der Batterie erscheint in der
unteren Anzeige Lo-bat. Diese Anzeige blinkt mit einer
Frequenz von 2 Hz. Bei „Lo-bat“-Anzeige müssen die
Batterien ausgewechselt werden.
4.5 Batteriewechsel
Batteriedeckel nach hinten schieben und die 2 Batterien
entfernen. Die neue Batterie so einsetzen, daß der „–“
Pol mit dem auf der Leiterplatte mit „–“
gekennzeichneten Batteriehalter verbunden ist.
Achtung:
Der Batteriewechsel sollte max. 2 Minuten dauern, da
sonst Zählerstand, Vorwahl und Betriebsparameter
verloren gehen können, und diese neu eingestellt
werden müssen (siehe 3.).
5. Anschlußbelegung
Steckerbelegung
6. Anschlußbeispiel
Klemme Nr.
7gemeinsamer AC/DC-Eingang für
Klemmen 6 und 5
6AC/DC Optokoppler-Rücksetzeingang
5AC/DC Optokoppler-Zähleingang
4Relaiskontakt
3Relaiskontakt
2Tastaturverriegelungseingang
1+3 VDC für Klemme 2
MN05401013E:MN05401013E 2/9/07 11:58 AM Page 7

© 2007 Eaton Corporation
All Rights Reserved
Printed in USA
Publication No. MN05401013E/CPG
January 2007
Eaton Electrical Inc.
1000 Cherrington Parkway
Moon Township, PA 15108-4312
USA
tel: [phone]
www.EatonElectrical.com
7. Technische Daten
Polarität der Eingänge:
bidirektionaler Optokopplereingang für Rücksetz-
und Zähleingang
Tastaturverriegelung wird auf +3 VDC geschaltet
Max. Eingangsfrequenz:
Zähleingang 25 Hz (auch bei autom.
Wiederholung)
Spannungspegel:
Zähleingang und
Rücksetzeingang
12...250 VAC/VDC
Eingangswiderstand:
110 kOhm
Ansprechzeit der Eingänge:
Rücksetzeingang 50 ms
Tastaturverriegelung 15 ms
Datensicherung:
8 Jahre bei 5 ·106
Schaltspielen des
Ausgangsrelais u. 25°C
Umgebungstemperatur
durch 2 Lithium-Batterien
Batterien:
Vom Anwender
auswechselbar
2 Stück 3,6 V-Lithium-
Batterien
Typ 1/2AA Lithium 3,6 V
Ausgang:
Bistabiles Relais mit
potentialfreiem Kontakt (als
Schließer oder Öffner
programmierbar)
min. Schaltstrom: 10 mA
max. Schaltleistung:
30 VDC / 2 A
230 VAC / 0,5 A
Ansprechzeit des Ausganges:
< 20 ms
Umgebungstemperatur:
–10 ... +50 °C
Lagertemperatur:
–20 ... +60 °C
Gewicht: 80 g
Schutzart: IP65 von vorne
Farbe: schwarz
Werkseitige Programmierung:
Zählweise: addierend
autom. Wiederholung: keine
Ausgangskontakt: n.o. (Schließer)
Dezimalpunkt: keiner
Entstörmaßnahmen
Folgende Entstörmaßnahmen können notwendig sein:
Schaltet der Ausgang induktive Lasten (Relais,
Magnetventile), so sind diese bei Gleichstrom durch eine
Freilaufdiode, bei Wechselstrom durch ein RC-Glied zu
entstören. In gestörter Umgebung sollten die Zuleitungen
für die Steuereingänge (Zähl-, Rücksetz- und Tasta-
turverriegelungseingang) mit abgeschirmten Kabeln ver-
legt werden. Die Abschirmung sollte einseitig über einen
Kondensator (z.B. 10 nF) mit Schutzerde verbunden sein.
3.3 Funktionsablauf
MN05401013E:MN05401013E 2/9/07 11:58 AM Page 8
