Eaton DX-BR Series Manual

Instruction Leaflet
Montageanweisung
Notice d’installation
Instrucciones de montaje
Istruzioni per il montaggio
安装说明安装说明
Инструкция по монтажу
Montagehandleiding
Montagevejledning
Οδηγίες εγκατάστασης
Instruções de montagem
Monteringsanvisning
Asennusohje
Návod k montáži
Paigaldusjuhend
Szerelési utasítás
Montāžas instrukcija
Montavimo instrukcija
Instrukcja montażu
Navodila za montažo
Návod na montáž
Монтажни инструкции
Instrucţiuni de montaj
Emergency On Call Service: Local representative (www.eaton.eu/aftersales)or [phone] (de, en) 1/4
07/13 IL040015ZU
Electric current! Danger to life!
Only skilled or instructed persons may carry out the
following operations.
Lebensgefahr durch elektrischen Strom!
Nur Elektrofachkräfte und elektrotechnisch
unterwiesene Personen dürfen die im Folgenden
beschriebenen Arbeiten ausführen.
Tension électrique dangereuse !
Seules les personnes qualifiées et averties doivent
exécuter les travaux ci-après.
¡Corriente eléctrica! ¡Peligro de muerte!
El trabajo a continuación descrito debe ser realizado
por personas cualificadas y advertidas.
Tensione elettrica: Pericolo di morte!
Solo persone abilitate e qualificate possono eseguire
le operazioni di seguito riportate.
触电危触电危险！险！
只允许专业人员和受过专业训练的人员进行
下列工作。
Электрический ток!Опасно для жизни!
Только специалисты или проинструктированные
лица могут выполнять следующие операции.
Levensgevaar door elektrische stroom!
Uitsluitelijk deskundigen in elektriciteit en elektrotechnisch
geinstrueerde personen is het toegestaan, de navolgend
beschrevene werkzaamheden uit te voeren.
en
de
fr
es
it
zh
ru
nl
Livsfare pågrund af elektrisk strøm!
Kun uddannede el-installatører og personer der e
instruerede i elektrotekniske arbejdsopgaver,
måudføre de nedenfor anførte arbejder.
Προσοχή,κίνδυνος ηλεκτροπληξίας!
Οι εργασίες που αναφέρονται στη συνέχεια θα
πρέπει να εκτελούνται μόνο από ηλεκτρολόγους και
ηλεκτροτεχνίτες.
Perigo de vida devido a corrente eléctrica!
Apenas electricistas e pessoas com formação
electrotécnica podem executar os trabalhos que a
seguir se descrevem.
Livsfara genom elektrisk ström!
Endast utbildade elektriker och personer som undervisats i
elektroteknik får utföra de arbeten som beskrivs nedan.
Hengenvaarallinen jännite!
Vain pätevät sähköasentajat ja opastusta saaneet
henkilöt saavat suorittaa seuraavat työt.
Nebezpečíúrazu elektrickým proudem!
Níže uvedenépráce smějí provádět pouze osoby s
elektrotechnickým vzděláním.
Eluohtlik! Elektrilöögioht!
Järgnevalt kirjeldatud töid tohib teostada ainult
elektriala spetsialist vői elektrotehnilise
instrueerimise läbinud personal.
Életveszély az elektromos áram révén!
Csak elektromos szakemberek és elektrotechnikában képzett
személyek végezhetik el a következőkben leírt munkákat.
da
el
pt
sv
fi
cs
et
hu
Elektriskāstrāva apdraud dzīvību!
Tālāk aprakstītos darbus drīkst veikt tikai
elektrospeciālisti un darbam ar elektrotehniskām
iekārtām instruētās personas!
Pavojus gyvybei dėl elektros srovės!
Tik elektrikai ir elektrotechnikos specialistai gali
atlikti žemiau aprašytus darbus.
Porażenie prądem elektrycznym stanowi
zagrożenie dla życia!
Opisane poniżej prace mogąprzeprowadzaćtylko
wykwalifikowani elektrycy oraz osoby odpowiednio
poinstruowane w zakresie elektrotechniki.
Življenjska nevarnost zaradi
električnega toka!
Spodaj opisana dela smejo izvajati samo
elektrostrokovnjaki in elektrotehnično poučene osebe.
Nebezpečenstvo ohrozenia života
elektrickým prúdom!
Práce, ktorésúnižšie opísané, smúvykonávat’iba
elektroodborníci a osoby s elektrotechnickým vzdelaním.
Опасност за живота от електрически ток!
Операциите,описани в следващите раздели,могат да
се извършват само от специалисти-електротехници и
инструктиран електротехнически персонал.
Atenţie! Pericol electric!
Toate lucrările descrise trebuie efectuate numai de
personal de specialitate calificat şi de persoane cu
cunoştiinţeprofunde în electrotehnică.
lv
lt
pl
sl
sk
bg
ro

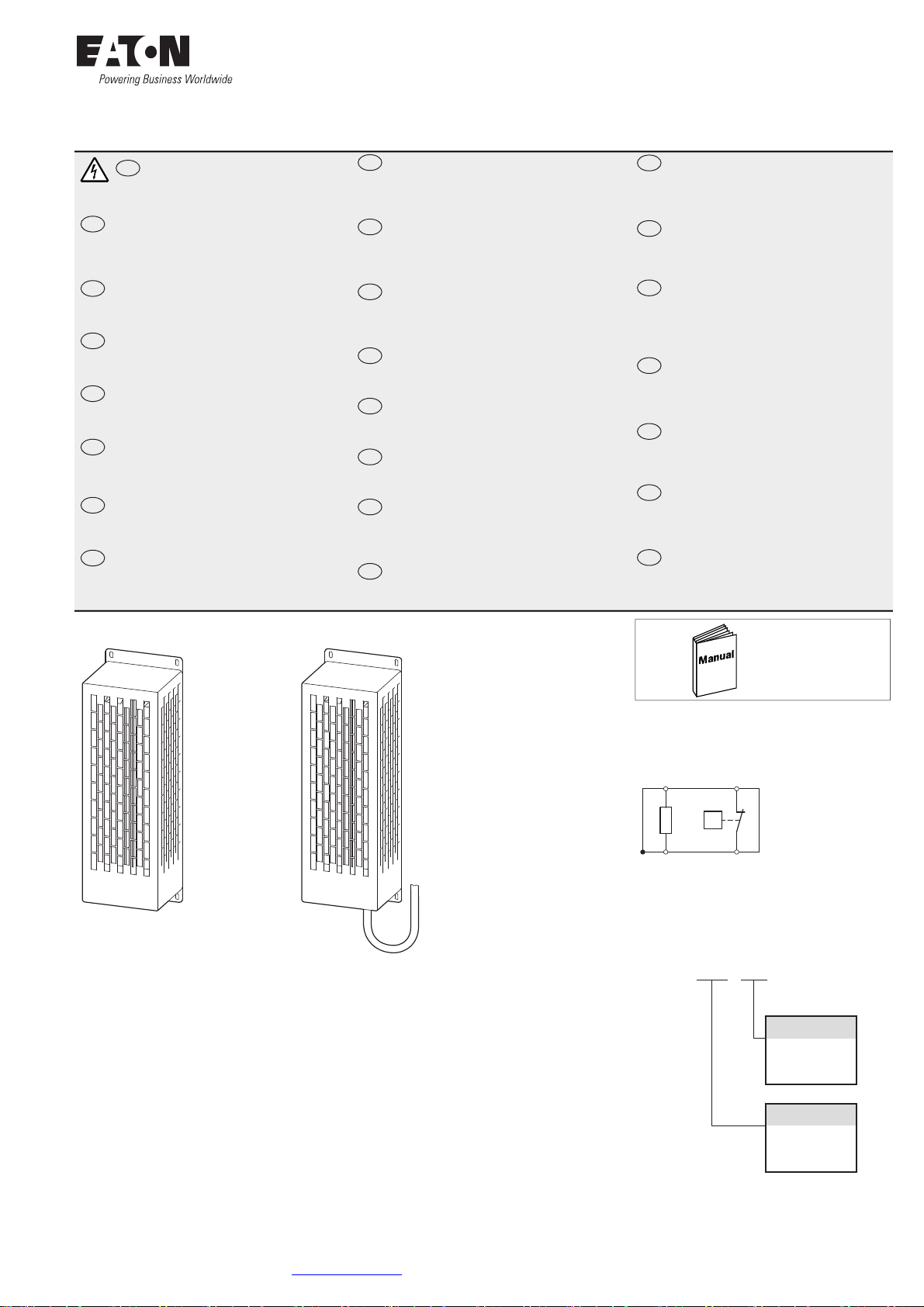

DX-BR…
DX-BR035-1K1
DX-BR050-0K4
DX-BR050-0K8
DX-BR100-0K4
DX-BR100-0K2
DX-BR075-1K4
DX-BR100-0K8
DX-BR100-1K4
DX-BR100-1K6
DX-BR150-0K5
DX-BR150-1K4
DX-BR200-0K4
DX-BR200-0K8
DX-BR400-0K4
￫MN04020003Z…
MN04020005Z…
ϑ
RB
2PE T2
1T1
DX-BR 075- 1K4
PD
0K4 = 400 W
...
1K4 = 1400 W
RB
075 = 75 Ω
...
400 = 400 Ω

2/4 Emergency On Call Service: Local representative (www.eaton.eu/aftersales)or [phone] (de, en)
07/13 IL040015ZU
[mm (in)]
[mm (in)]
aa1bb1ckg(lbs)
DX-BR050-0K4
DX-BR100-0K4
95 (3.07) 70 (2.76) 445 (17.52) 425 (16.73) 95 (3.07) 2.1 (4.63)
DX-BR100-0K2 95 (3.07) 70 (2.76) 345 (13.58) 325 (12.8) 95 (3.07) 1.7 (3.75)
DX-BR050-0K8 140 (5.51) 120 (4.72) 445 (17.52) 425 (16.73) 120 (4.72) 4 (8.82)
DX-BR035-1K1 230 (9.06) 210 (8.27) 445 (17.52) 425 (16.73) 120 (4.72) 5.5 (12.13)
aa1bb1ckg(lbs)
DX-BR200-0K4
DX-BR400-0K4
95 (3.07) 70 (2.76) 445 (17.52) 425 (16.73) 95 (3.07) 2.4 (5.29)
DX-BR150-0K5 140 (5.51) 120 (4.72) 395 (15.55) 375 (14.76) 120 (4.72) 3.7 (8.16)
DX-BR100-0K8
DX-BR200-0K8
140 (5.51) 120 (4.72) 445 (17.52) 425 (16.73) 120 (4.72) 4 (8.82)
DX-BR075-1K4
DX-BR100-1K4
DX-BR150-1K4
230 (9.06) 210 (8.27) 445 (17.52) 425 (16.73) 120 (4.72) 5.7 (12.57)
DX-BR100-1K6 2 x 140 (5.51) 2 x120 (4.72) 445 (17.52) 425 (16.73) 120 (4.72) 2 x 4 (8.82)
b1
a
a1 c
b
6 x 12
b1
a1 c
a
b
6 x 12 1 m
(3.28 ft)

Emergency On Call Service: Local representative (www.eaton.eu/aftersales)or [phone] (de, en) 3/4
07/13 IL040015ZU
Mounting
Montage
Montage
Montaje
Montaggio
安装安装
Монтаж
Montering
Montering
Τοποθέτηση
Montagem
Montering
Asennus
Montáž
Paigaldamine
Felszerelése
Montāža
Montavimas
Montaż
Montaža
Montáž
Монтаж
Montarea
Mounting position
Einbaulage
Position de montage
Posición de montaje
Posizione di montaggio
安装位安装位置置
Положение установки
Inbouwpositie
Monteringsposition
Θέση τοποθέτησης
Posição de montagem
Installationsläge
Asennuspaikka
Poloha při montáži
Paigaldusviis
Beépítési helyzet
Montāžas stāvoklis
Montavimo padėtis
Położenie montażowe
Vgradni položaj
Umiestnenie pri
zabudovaní
Монтажно положение
Poziţie de montaj
ϑu= -20 °C…+40 °C
en
de
fr
es
it
zh
ru
nl
da
el
pt
sv
fi
cs
et
hu
lv
lt
pl
sl
sk
bg
ro
M5
M5
en
de
fr
es
it
zh
ru
nl
da
el
pt
sv
fi
cs
et
hu
lv
lt
pl
sl
sk
bg
ro
≧ 100 mm
(≧3.94")
≧ 100 mm
(≧3.94")
≧ 100 mm
(≧3.94")
≧ 100 mm
(≧3.94")
IP 20
≧ 100 mm
(≧3.94")
IP 20
IP 20
IP 00

4/4 Emergency On Call Service: Local representative (www.eaton.eu/aftersales)or [phone] (de, en)
07/13 IL040015ZU
Eaton Industries GmbH, Hein-Moeller-Straße 7-11, 53115 Bonn, Germany
©2013 by Eaton Industries GmbH, www.eaton.com/moeller/support All Rights Reserved
07/13 IL040015ZU DHW
Printed in Germany (07/13)
Electrical connection
Elektrischer Anschluss
Raccordement électrique
Conexión eléctrica
Collegamento elettrico
电气
电气接头接头
Электрическое соединение
Elektrische aansluiting
Elektrisk tilslutning
Ηλεκτρική σύνδεση
Conexão elétrica
elektrisk anslutning
Sähköliitäntä
Elektricképřipojení
Elektriühendus
Elektromos csatlakozás
Strāvas pieslēgums
Elektros jungtis
Przyłącze elektryczne
Električna priključitev
Elektricképripojenie
Електрическа връзка
Conexiune electrică
0.6 x 3.5 mm
1, 2 T1, T2 ϑPE
DX-BR050-0K4 –≦1200 V DC (IEC/EN)
≦600 V DC (UL)
250 V, 1A, AC-1
30 V DC, 1 A
≧120 °C ≦2.5 mm2AWG12
DX-BR050-0K8 –
DX-BR100-0K2 –
DX-BR100-0K4 –
DX-BR200-0K4 √≦1200 V DC (IEC/EN)
≦1000 V DC (UL)
DX-BR400-0K4 √
DX-BR035-1K1 –≦1200 V DC (IEC)
≦600 V DC (UL)
250 V, 1 A, AC-1
30 V DC, 1A
≧120 °C ≦4 mm2AWG10
DX-BR075-1K4 √≦1200 V DC (IEC)
≦1000 V DC (UL)
DX-BR100-0K8 √
DX-BR100-1K4 √
DX-BR100-1K6 √
DX-BR150-0K5 √
DX-BR150-1K4 √
DX-BR200-0K8 √
en
de
fr
es
it
zh
ru
nl
da
el
pt
sv
fi
cs
et
hu
lv
lt
pl
sl
sk
bg
ro
1
1
2
3
2
15 mm
(0.59")
10 mm
(0.39")
50 mm (1.97")
7 mm
(0.276")
3
M16
M20
2 - 2.5 Nm
(17.7 - 22.13 lb-in)
0.6 - 0.8 Nm
(5.31 - 7.08 lb-in)
3.5 x 0.6 mm
(0.14 x 0.02 mm)
1b 4
12T1T2
PE
1
2
2T1
T2
1
PES
i
PE
RB
DC- DC+
-UG+UG
RB2 RB1
1 m
(3.28 ft)
RB1 2 T1 T2
