WARNING
Do not energize the LED Engine until the protective
cover has been removed with the optic and lower trim
properly installed. Do not touch the surface of the LED
as it may damage the light engine.
ote:N This fixture should be supported by main runners or
other structure that is capable of supporting fixture
weight of 35 Ibs.
SAFETY: When using electrical equipment, basic safety
precautions should always be followed, including the
following:
1. This unit is for recessed mounting only. Do not use in
hazardous locations nor near gas or electric heaters.
2. Do not use this equipment for other than the intended
use.
3. Install only in accordance with National Electrical Code
and local regulatory agencies’ requirements.
IMPORTANT: Read carefully before installing fixture.
Retain for future reference.
WARNING
Risk of Electrical Shock! Disconnect power at fuse or
circuit breaker before installing or servicing.
WARNING
Risk of Fire! For Non-IC fixtures do not install
insulation within 3 inches (76 mm) of any part of the
luminaire fixture or in a way that may entrap heat.
WARNING
Installation and servicing to be performed only by
qualified personnel. If not qualified, consult an
electrician.
Installation Instructions - LDSQA4 Commercial Recessed
Adjustable LED
Instructions d’installation - Lampe commerciale réglable encastrée à
DEL LDSQA4
Instrucciones de instalación - del LED ajustable comercial
empotrado LDSQA4
Aperture Ceiling
Cutout Fixture Height Lumens Ceiling Type
LDSQA4 5-1/4” x
5-1/4”
5-1/8”
x
5-1/8” 9"
900-1800 IC or Non-IC
2800 Non-IC
Figure 1.
IL520003EN

2EATON IL520003EN Installation Instructions
Installation Instructions - LDSQA4 Commercial Recessed Adjustable LED
2
INSTALLATION
Rough-In Section
1. Fixture Attachment Method: Install fixture into ceiling
cavity using 1/2˝ electrical conduit. Use 3/4˝ channel,
1-1/2˝ channel, 1/8˝ x 1/2˝ bar stock, or T-bar fasteners
as mounting rails (furnished by others) by inserting
them through hanger brackets at both sides.
2. Adjust hanger adjustment screws so bottom of collar
is flush with finished ceiling line. Hanger bracket is
reversible for total adjustment of 5˝ (Figure 2).
3. Remove one of the junction box covers. Connect supply
lead wires to lead wires of driver as per Wiring Diagram
and in accordance with your local electrical code(s) or
N.E.C.
Optic Installation
1. Remove Optic from protective packaging and remove
rubber Media Holder (Optional) ring to install any
optional Media (Figure 5). To re-attach Media Holder
to Reflector start with Alignment Arrow at Alignment
Notch and work around flange. For 1 piece of Media
(optional) place the Reflector in the upper position
(Figure 6 & 7) and for 2 pieces of Media (optional) place
the Reflector in the lower position (Figure 6 & 7).
2. When using directional media such as the Linear
Spread Lens (optional) align the lens grooves with
Alignment Arrow on Media Holder (Figure 8).
3. Remove protective LED Cover (Figure 9) from Housing
by rotating counter clockwise.
4. Insert Optic Assembly into housing Flange first while
holding the metal Reflector and not the rubber Media
Holder. Place the Flange on the white Reflector
Mounting Clip and press firmly then rotate clockwise
until the 3 latches snap into place (Figure 10). Ensure
Alignment Arrows on Media Holder and Reflector
Mounting Clip line up for optional directional media
(Figure 11).
Hanger Adjustment
Screws
Collar
Finished
Ceiling Line
Rotation
Thumb Screw
Collar Locking
Thumb Nut
Figure 2.
Figure 3.
Figure 4.
Angle
Adjustment
Plunger
Angle Adjustment
Thumbnut
Angle
Alignment
Marks
Rotation and Tilt Adjustment
1. Loosen Angle Adjustment Thumbnuts (2) through collar
opening but do not remove (Figure 3).
2. Pull Angle adjustment plunger to change tilt and release
for rough adjustment in 10 degree increments. Angle
alignment marks provided for reference (Figure 3).
2. Twist angle adjustment plunger counterclockwise while
pulled out to lock in place. For full adjustment between
0 degrees and max tilt.
3. Tighten Angle Adjustment Thumbnuts (2) to lock in
angle.
5. If adjustment of the rotational alignment of the collar is
desired, loosen the collar locking thumb nut. Rotate the
collar to the desired position and then tighten the collar
locking thumb nut (Figure 4)
6. Reach through collar opening, loosen Rotation Thumb
Screw, rotate to desired direction and re tighten thumb
screw to lock in place (Figure 4).

3
EATON IL520003EN Installation Instructions
Installation Instructions - LDSQA4 Commercial Recessed Adjustable LED

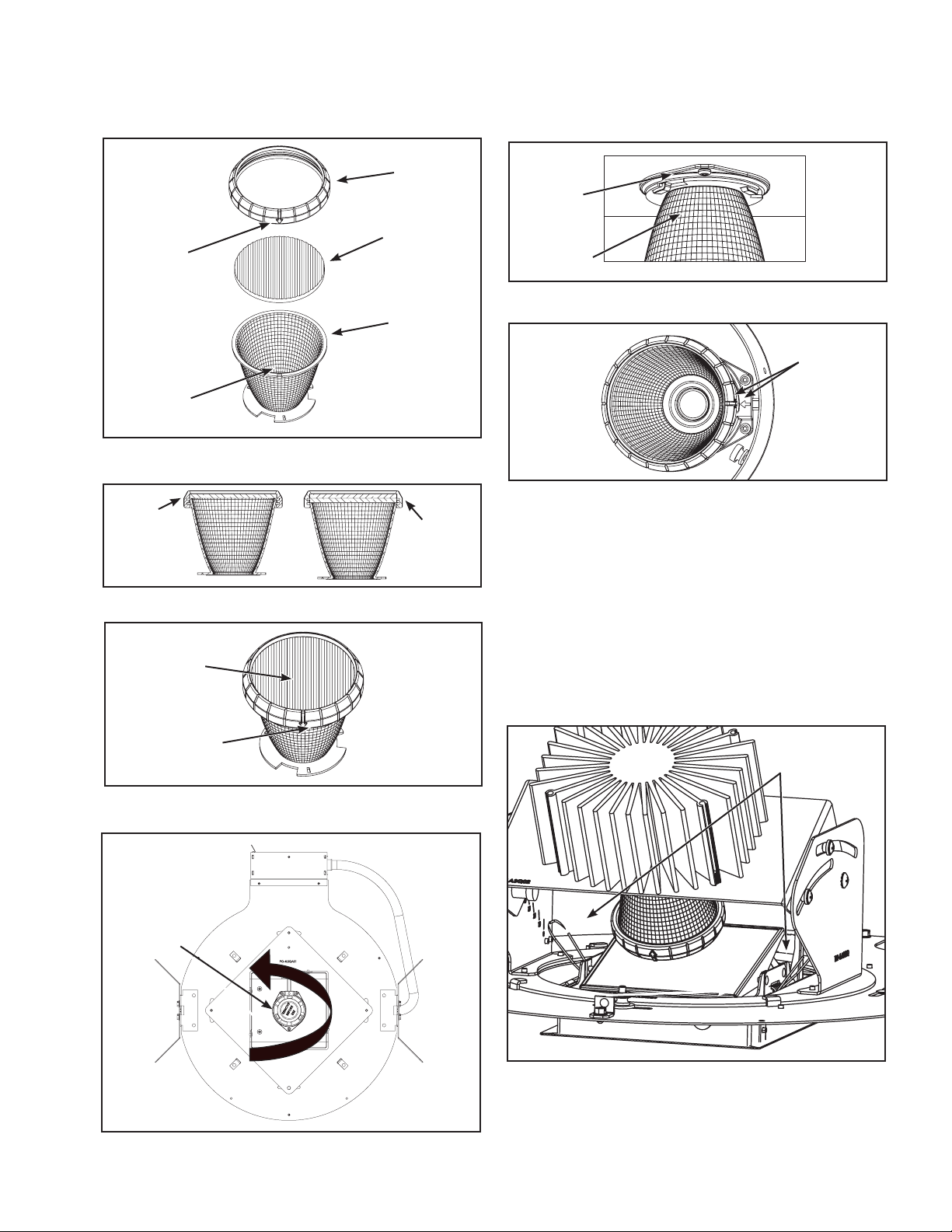

Figure 5.
Figure 6. & 7.
Alignment
Arrow
Alignment
Notch
1 Media
Reflector
Position
Media
Holder
(optional)
Media
(optional)
Reflector
2 Media
Reflector
Position
Lens
Grooves
Figure 8.
Figure 9.
Alignment
Arrow
LED cover
Figure 10.
Figure 11.
Reflector
Reflector
Mounting
Clip
Alignment
Arrows
Trim Installation
1. Remove Trim from protective packaging and place Trim
Square (optional) over reflector before installation.
2. Install Trim Assembly by inserting Mousetrap Springs
into Square Aperture inside collar (Figure 12).
3. For angle cut trims, place tall side of reflector on the
same side as the Rotation Adjustment Thumb Screw.
Figure 12.
Mousetrap
Spring

4EATON IL520003EN Installation Instructions
Installation Instructions - LDSQA4 Commercial Recessed Adjustable LED
BLACK LINE
WHITE NEUTRAL
GROUND
GREEN/BARE COPPER

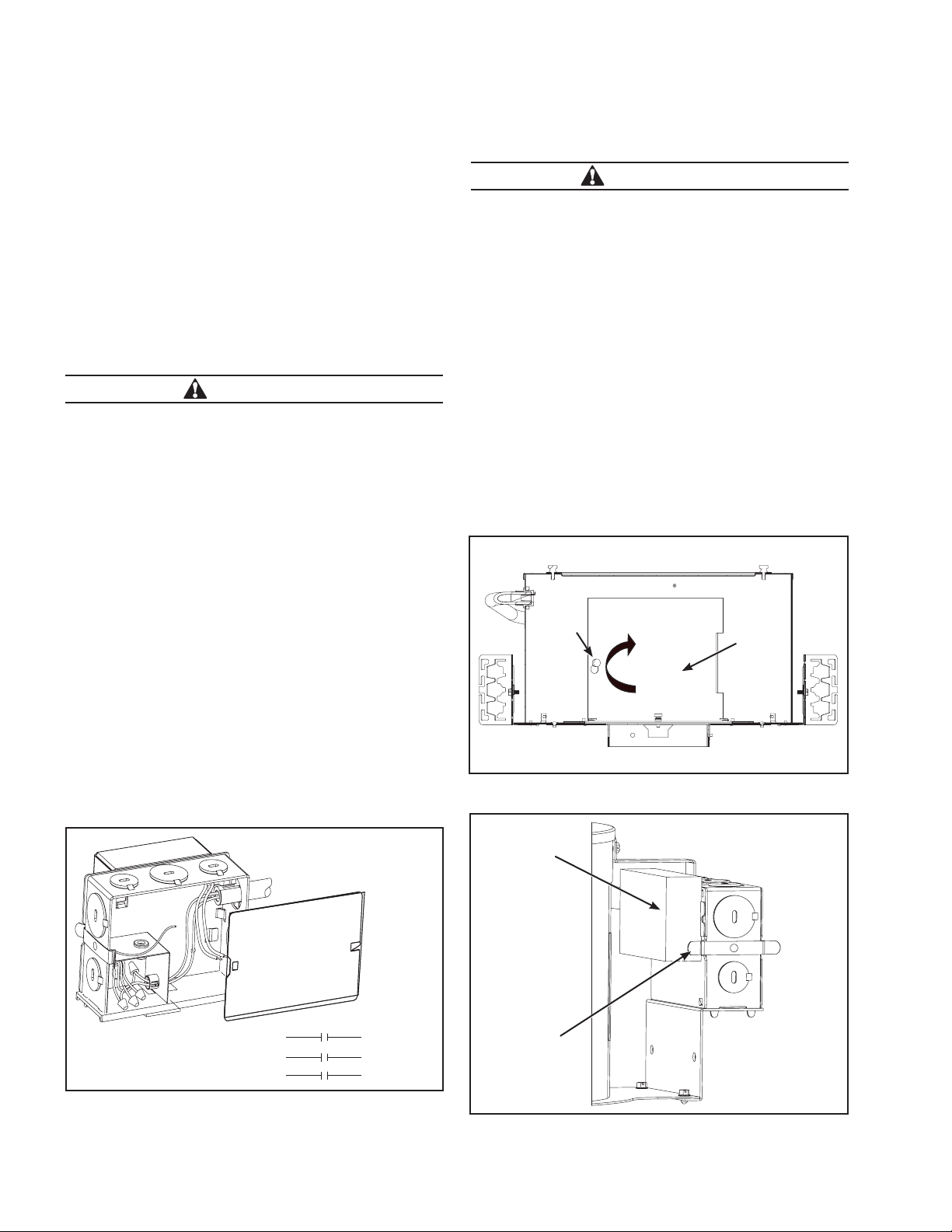

Figure 13.
Cleaning
To Clean Trims:
1. Gently wipe with soft, clean, dry lint free cloth to
remove dust.
2. Wipe with mild detergent solution on a soft, clean cloth
to remove fingerprints and stains.
3. Rinse with clean water and dry with soft, clean, dry
lint free cloth.
Thumb
Screw Access
Plate
Junction
Box
Latch
Driver
Assembly
Figure 14.
Figure 15.
Electrical Connection
CAUTION
Make certain no bare wires are exposed outside of wire nut
connectors.
1. Provide electrical service according to the “National
Electrical Code” or your local electrical code to the
junction box (located on the plaster frame). Supply wire
insulation must be rated for at least 90°C. The junction
box is rated for a maximum of 4 No. 12 AWG Branch
Circuit conductors that must also be suitable for at
least 90°C.
2. Remove junction box cover (Figure 13).
2. Remove appropriate round pry out and connect conduit
to junction box with proper connector (not included).
3. Connect supply lead wires to junction box lead wires
(line, neutral and ground) in the fixture using properly
sized wire nuts. Be careful not to leave any bare
conductors outside of the wire nut connectors.
4. Connect white wire to neutral, black wire to supply line,
and ground (from electrical service) on the supply side
to the bare copper wire in the junction box. See wiring
diagrams for low voltage wire connections. Place all
excess wiring and connections into the junction box
and replace the cover.
Driver Replacement
CAUTION
To avoid possible electrical shock, be sure that the power is
turned off before installing or servicing this fixture
The driver should be replaced by a qualified electrician.
The driver may be replaced either from below or above the
ceiling.
1. If below the ceiling remove trim assembly from
housing then loosen Thumb Screw, rotate Access Plate
clockwise slightly and pull in to remove (Figure 14).
2. Push Junction Box Latch outward to remove Driver
Assembly (Figure 15).
3. Disconnect wiring to Driver Assembly by removing wire
nuts.
4. Discard old Driver Assembly.
5. Connect new driver leads with wire nuts.
6. Reattach new Driver Assembly and latch securely.

5
EATON IL520003EN Installation Instructions
Installation Instructions - LDSQA4 Commercial Recessed Adjustable LED
2. For D010TR
BLACK (LINE) BLACK (LINE)
WHITE
(NEUTRAL)
WHITE
(NEUTRAL)
GROUND
TRIAC DIMMING @
120VAC OR 0-10V
@ 120-277VAC
DIMMING DRIVER.
RED RED
BLACK
BLUE
PURPLE
GRAY
LED
0-10V
DIMMING
OPTION
(FIELD
INSTALLATION)
CONNECTOR
CONNECTOR
Wiring Diagrams
1. For D010TE
BLACK (LINE) BLACK (LINE)
WHITE
(NEUTRAL)
WHITE
(NEUTRAL)
GROUND
TRAILING EDGE
DIMMING @ 120VAC
OR 0-10V DIMMING
@ 120-277VAC
DRIVER
RED RED
BLACK
PURPLE
GRAY
LED
BLACK
0-10V
DIMMING
OPTION
(FIELD
INSTALLATION)
CONNECTOR
CONNECTOR
7. For DMX
CONNECTOR
CONNECTOR
BLACK (DIM HOT)
WHITE (COMMON)
GREEN
GROUND
RED RED
BLACK
BLACK
LED
LUTRON DRIVER
(120V)
5. For DL3
BLACK (LINE)
GROUND
RED RED
BLACK
BLACK
ORANGE
PURPLE
PURPLE
LED
CONNECTOR
CONNECTOR
WHITE (COMMON)
GREEN
LUTRON DRIVER
(120V-277V)
3 WIRE
DIMMING (FIELD
INSTALLATION
ONLY)
LUTRON
ECOSYSTEM
DIGITAL CONTROL
DIMMING (FIELD
INSTALLATION
ONLY)
4. For DE010
CONNECTOR
CONNECTOR
WHITE (COMMON)
GREEN
GROUND
RED RED
BLUE
BLACK
PURPLE
PURPLE
LED
BLACK (LINE)
~ BLUE
~BROWN
GROUP 1
+
-
+
-
DA
DRIVER
( 120V-277V)
DIMMING LEADS
6. For DLT
3. For D5LT
CONNECTOR
CONNECTOR
WHITE (COMMON)
GREEN
GROUND
RED RED
BLUE
BLACK
PURPLE
BLACK (LINE)
~ BLUE
~BROWN
GROUP 1
+
+
-
-
DRIVER
( 120V-277V)
DIMMING LEADS
O-10V GRAY
LED
DMX IN+ (FURNISHED BY OTHERS)
DMX OUT+ (FURNISHED BY OTHERS)
DMX IN- (FURNISHED BY OTHERS)
DMX OUT - (FURNISHED BY OTHERS)
DMX IN SHIELD (FURNISHED BY OTHERS)
DMX OUT SHIELD (FURNISHED BY OTHERS)
LED
RED
CONNECTOR
DRIVER 1
CONNECTOR
BLK
BLK
WHT
GRN
ORG/WHT
ORG
BLACK
RED
BLUE
DMX IN+
DMX IN -
DMX IN SHIELD
BRN
BRN
BLUE
GRN
WHITE
GRN/BARE
Note: DMX 512 WIRING FURNISHED BY OTHERS. ALL DMX WIRING
SHALL BE COMPLETED IN FIELD PER ANSI E1.112008.
Dimming
The Portfolio LDSQA4*D010TE Series can be dimmed with
many standard electronic low voltage dimmers and 0-10V
DC dimming controls. The Portfolio LDSQA4*DL3 Series can
be dimmed with Lutron 3-wire fluorescent and EcoSystem®
digital controls. The Portfolio LDSQA4*DLT Series can be
dimmed with Lutron 2-wire forward phase controls. The
Portfolio LDSQA4*D010TR Series can be dimmed with many
standard 120V incandescent dimmers, electronic low voltage
dimmers and 0-10V DC dimming controls. The Portfolio
LDSQA4*D5LT Series can be dimmed with Fifth Light and
DALI compatible controls. The Portfolio LDSQA4*DMX Series
can be dimmed with DMX compatible controls. The Portfolio
LDSQA4*DE010 Series can be dimmed with 0-10V DC
dimming controls but are NOT to be dimmed using line voltage
dimmers. To be assured of the latest information regarding
luminaire and dimmer compatibility, please reference the
Portfolio LED website: www.portfolio-lighting.com.

6EATON IL520003EN Instructions d’Installation
Instructions d’installation - Lampe commerciale réglable encastrée à DEL LDSQA4
AVERTISSEMENT
N'alimentez pas la DEL avant que le revêtement
protecteur ait été retiré et que le dispositif optique et la
garniture inférieure aient été installés. Ne touchez pas à
la surface de la DEL puisque cela pourrait endommager
le moteur lumineux.
emarque:R Le luminaire devrait être soutenu par des rails
porteurs ou toute autre structure en mesure
de supporter un poids de 15,8 kg (35 lb).
SÉCURITÉ: Lorsque vous utilisez un appareil électrique,
vous devez toujours respecter les mesures de sécurité de
base, y compris les suivantes:
1. Ce modèle est destiné à un montage encastré
seulement. Ne l'utilisez pas dans des endroits
dangereux ou à proximité d'éléments chauffants
électriques ou à gaz.
2. N'utilisez pas cet équipement à d'autres fins que celles
prévues.
3. Installez l'appareil conformément aux exigences du
Code national de l'électricité et des organismes de
réglementation locaux.
IMPORTANT: Lisez attentivement avant d’installer le
luminaire. Conservez pour consultation ultérieure.
AVERTISSEMENT
Risque de décharge électrique! Mettez l’alimentation
électrique hors tension en enlevant le fusible ou en
déclenchant le disjoncteur avant l'installation ou
l'entretien.
AVERTISSEMENT
Risque d'incendie! Pour les luminaires sans capacité de
coupure, n'installez aucune isolation à moins de 76mm
(3po) de toute partie du luminaire ou dans un endroit
qui pourrait emprisonner la chaleur.
AVERTISSEMENT
L'installation et l'entretien doivent seulement être
effectués par du personnel qualifié. Si vous n’êtes pas
qualifié, consultez un électricien.
Ouverture Découpe du
plafond
Hauteur
du
luminaire Lumens Type de
plafond
LDSQA4
13,3 cm
(5 1/4 po)
x
13,3 cm
(5 1/4 po)
13 cm
(5 1/8 po)
x
13 cm
(5 1/8 po)
22,9 cm
(9 po)
900/1800 Avec ou sans capacité de
coupure
2800 Sans capacité
de coupure
Figure1.
INSTALLATION
Section brute
1. Méthode de fixation du luminaire: Installez le luminaire
dans l'ouverture du plafond en utilisant une conduite
électrique de 1,3 cm (1/2 po). Utilisez une gorge de 1,9
cm (3/4 po), une gorge de 3,8 cm (1 1/2 po), une barre
de 0,3 cm x 1,3 cm (1/8 po x 1/2 po) ou des attaches
en T comme rails de montage (fournis par un tiers) en
les insérant dans les crochets de support situés de
chaque côté.
2. Ajustez les vis de réglage du support de façon à ce
que le bas du col soit à niveau avec la ligne de finition
du plafond. Le crochet de support est réversible pour
permettre un ajustement complet de 12,7cm (5po)
(Figure2).
Vis de réglage
de support
Collier
Surface de
plafond fini
Figure 2.
3. Retirez l'un des couvercles de la boîte de jonction.
Connectez les fils de sortie d'alimentation aux fils
de sortie du pilote selon le schéma de câblage et
conformément aux codes électriques locaux ou au code
national de l'électricité.

7
EATON IL520003EN Instructions d’Installation
Instructions d’installation - Lampe commerciale réglable encastrée à DEL LDSQA4
Installation du dispositif optique
1. Retirez le dispositif optique de son emballage
protecteur et retirez l'anneau de support du filtre
(facultatif) en caoutchouc pour installer tout filtre
facultatif (Figure 5). Pour fixer le support du filtre au
réflecteur, placez d'abord la flèche d'alignement à
l'encoche d'alignement et tournez la bride. Pour 1
filtre (facultatif), placez le réflecteur dans la position
supérieure (Figure 6 et 7) et pour 2 filtres (facultatif),
placez le réflecteur dans la position inférieure
(Figure 6 et 7).
2. Si vous utilisez un filtre directionnel comme la lentille
à diffusion linéaire (facultatif), alignez les rainures de la
lentille avec la flèche d'alignement du support du filtre
(Figure 8).
3. Retirez le couvercle protecteur de la DEL (Figure 9) du
boîtier en tournant dans le sens antihoraire.
4. Insérez d'abord le dispositif optique dans la bride du
boîtier tout en tenant le réflecteur en métal et non le
support du filtre en caoutchouc. Placez la bride sur
l'attache de montage blanche du réflecteur, appuyez
fermement puis faites pivoter dans le sens horaire
jusqu'à ce que les 3loquets s'enclenchent (Figure10).
Assurez-vous que les flèches d'alignement sur le
support du filtre et la pince de montage du réflecteur
s'alignent pour le filtre directionnel facultatif (Figure 11).
Vis de blocage
de rotation
Écrou de
blocage du col
Figure3.
Figure4.
Piston de
réglage de
l'angle
Écrou de
réglage de
l'angle
Marques
d'alignement
de l'angle
Réglage de la rotation et de l'inclinaison
1. Dévissez les écrous à ailettes de réglage de l'angle (2)
dans le col, mais ne les retirez pas (Figure3).
2. Tirez le piston de réglage de l'angle pour changer
l'inclinaison et relâchez pour un réglage par tranche de
10degrés. Des marques d'alignements de l'angle sont
fournies pour référence (Figure3).
3. Faites tourner le piston de réglage de l'angle dans
le sens antihoraire en le retirant pour verrouiller en
place. Pour un réglage complet entre le degré zéro et
l'inclinaison maximale.
4. Serrez les écrous à ailettes de réglage de l'angle (2)
pour bloquer à la position voulue.
5. Pour régler l'alignement de rotation du col, dévissez
l'écrou à ailettes de blocage du col. Faites tourner le col
dans la position désirée et serrez l'écrou de blocage du
col (Figure4).
6. Par l'ouverture du col, desserrez les vis à ailettes de
rotation, faites tourner dans la direction désirée et
resserrez les vis à ailettes pour verrouiller en place
(Figure 4).
Figure5.
Figure6. et 7.
Flèche
d'alignement
Encoche
d'alignement
1 Position
du
support
Support
du filtre
(facultatif)
Filtre
(facultatif)
Réflecteur
2 Position
du
support

8EATON IL520003EN Instructions d’Installation
Instructions d’installation - Lampe commerciale réglable encastrée à DEL LDSQA4

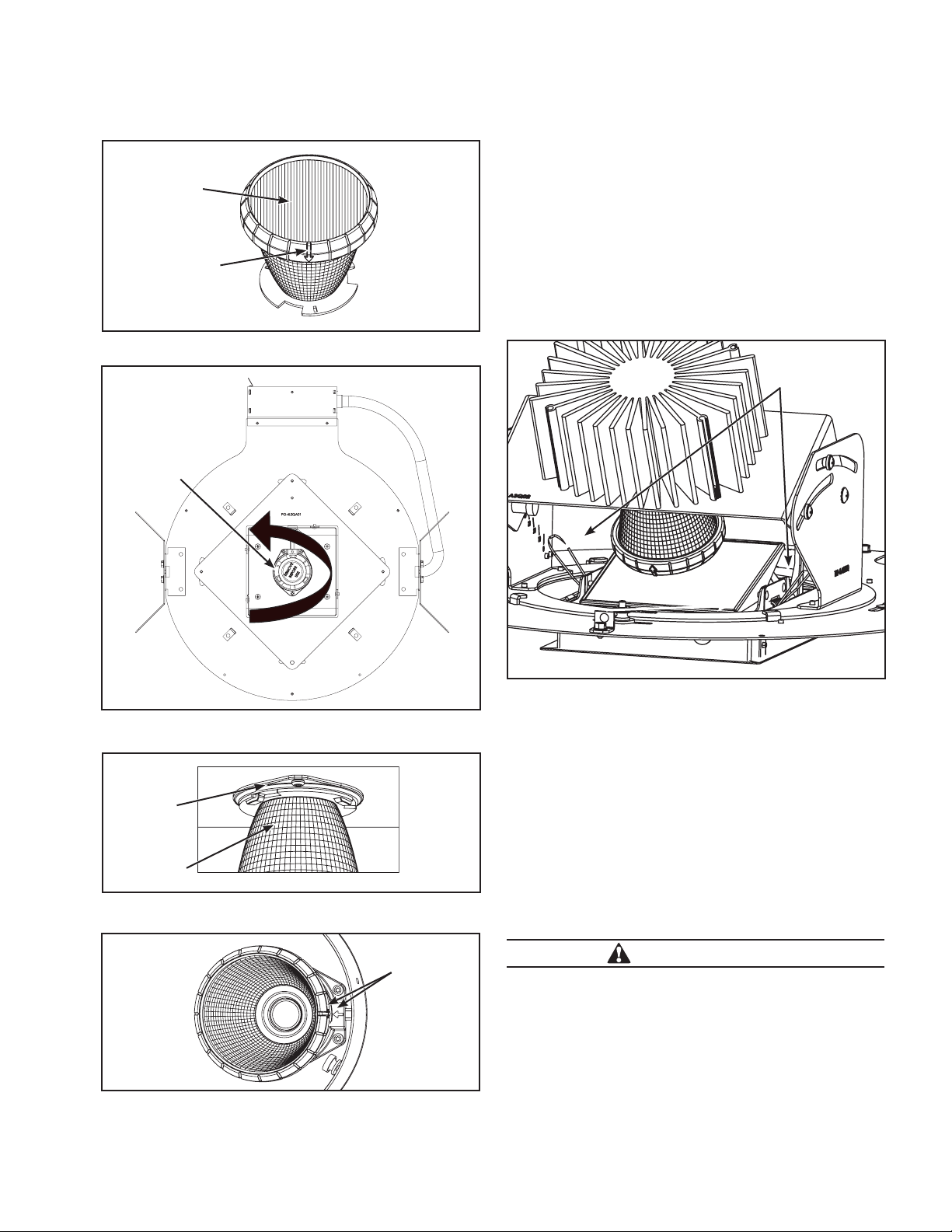

Figure9.
Couvercle
de la DEL
Figure10.
Figure11.
Réflecteur
Attache de
montage du
réflecteur
Flèches
d'alignement
Installation de la garniture
1. Retirez la garniture de l'emballage et placez la plaque
carrée de la garniture (facultative) au-dessus du
réflecteur avant l'installation.
2. Installez la garniture en insérant les ressorts souricières
dans les ouvertures de la plaque carrée à l'intérieur du
col (Figure 12).
3. Pour les garnitures en angle, placez le plus grand côté
du réflecteur du même côté que la vis de blocage de
rotation.
Figure12.
Nettoyage
Pour nettoyer les garnitures:
1. Essuyez doucement avec un chiffon non pelucheux
doux, propre et sec pour enlever la poussière.
2. Frottez avec un chiffon doux et propre imbibé de
détergent doux pour enlever les empreintes de doigts
et les taches.
3. Rincez à l'eau propre puis séchez avec un chiffon doux,
propre, sec et non pelucheux.
Ressort
souricière
Raccordement électrique
ATTENTION
Assurez-vous qu'aucun fil dénudé n'est exposé à l'extérieur
des connecteurs du serre-fils.
1. Acheminez l'alimentation électrique à la boîte de
jonction (sur le cadre de plâtre) selon le Code national
de l'électricité ou le code d'électricité de votre région.
L'isolation du fil d'alimentation doit pouvoir tolérer une
température d'au moins 90°C. La caractéristique de
la boîte de jonction permet d'y insérer un maximum
de 4 conducteurs de circuit de dérivation de calibre
12 (AWG). Elle doit également être adaptée à une
caractéristique nominale d'au moins 90 °C.
Rainures
de la
lentille
Figure8.
Flèche
d'alignement

9
EATON IL520003EN Instructions d’Installation
Instructions d’installation - Lampe commerciale réglable encastrée à DEL LDSQA4

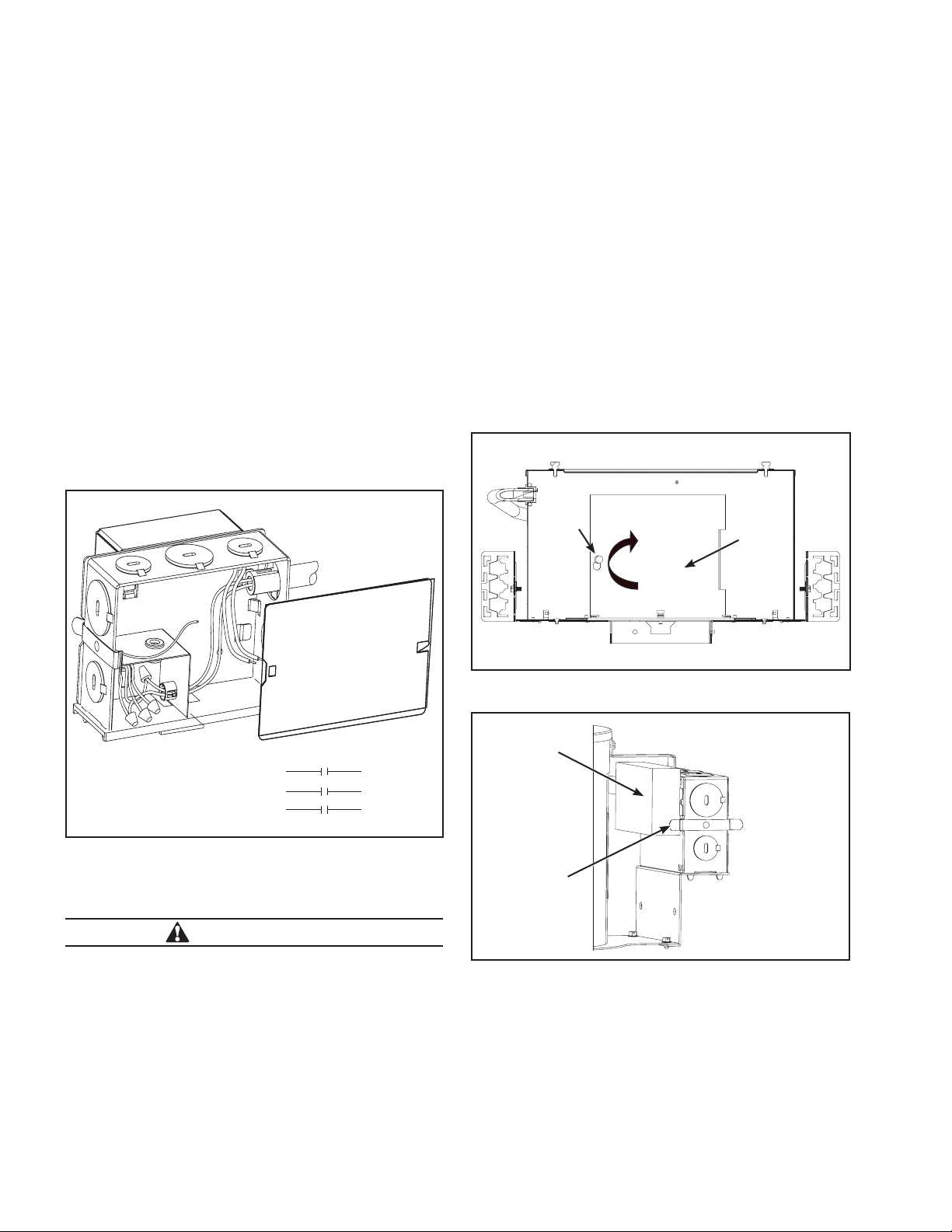

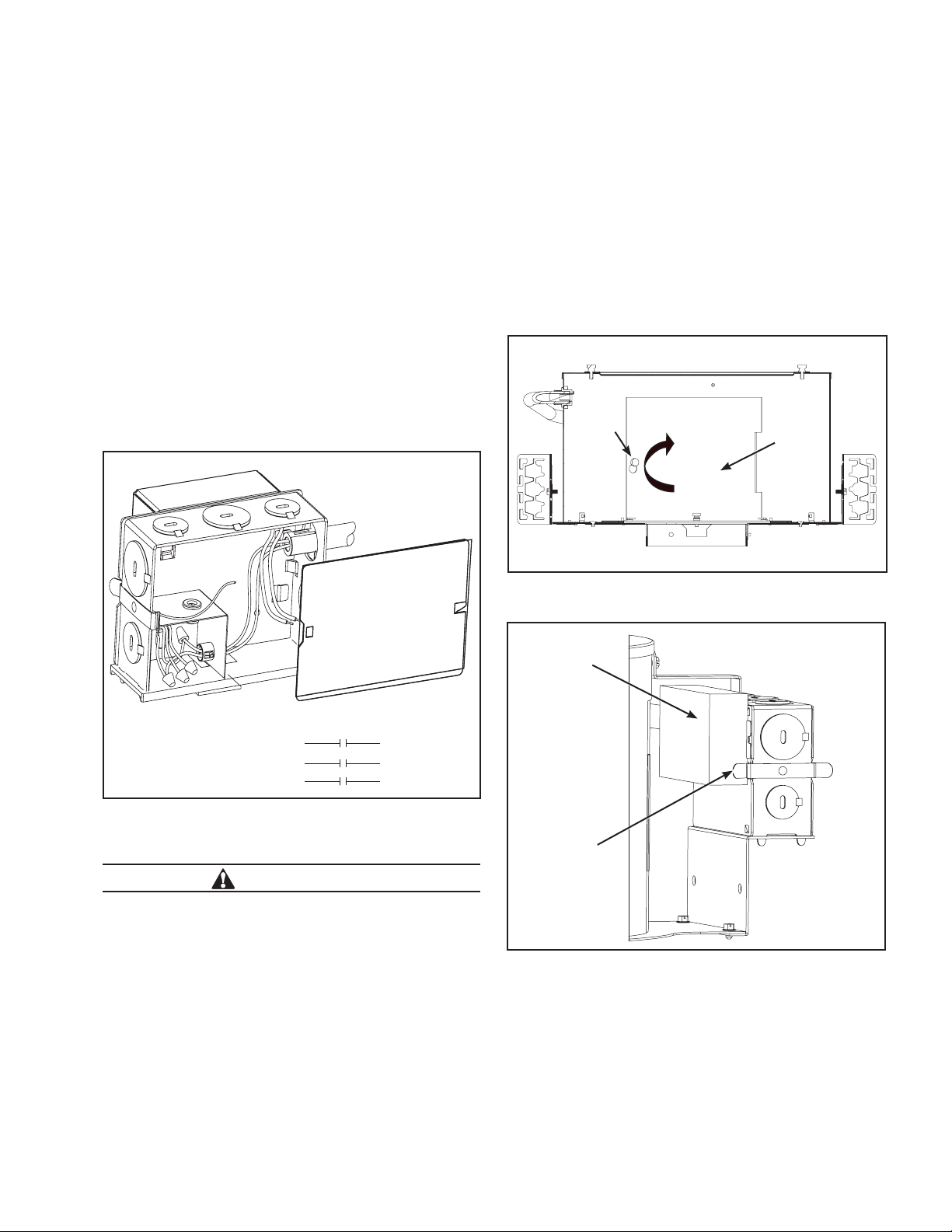

NOIR
ALIMENTATION
ÉLECTRIQUE
BLANC NEUTRE
TERRE
VERT/CUIVRE NU
Figure13.
Remplacement de pilote
ATTENTION
Pour éviter toute décharge électrique, assurez-vous
que l'alimentation est hors tension avant de procéder à
l'installation ou à l'entretien de ce luminaire.
Le pilote doit être remplacé par un électricien qualifié.
Le pilote peut être remplacé à partir du dessus ou du
dessous du plafond.
1. Si fixé au plafond, retirez la garniture du boîtier puis
dévissez les vis à ailettes, faites pivoter légèrement la
plaque d'accès dans le sens horaire et tirez pour retirer
(Figure 14).
2. Poussez les attaches de la boîte de jonction vers
Vis à
ailettes Plaque
d’accès
Figure14.
2. Retirez le couvercle de la boîte de jonction (Figure 13).
3. Retirez la partie prédécoupée ronde appropriée et
connectez le conduit à la boîte de jonction avec le
connecteur adéquat (non fourni).
4. Branchez les fils d'alimentation principale aux fils
principaux de la boîte de jonction (ligne, neutre et
terre) dans le luminaire à l'aide des serre-fils selon la
dimension requise. Assurez-vous qu'il n'y a pas de
conducteur nu à l'extérieur des serre-fils.
5. Raccordez le fil blanc au fil neutre, le fil noir à
l'alimentation électrique, puis le fil de mise à la terre
(provenant de l'alimentation électrique) vers le fil de
cuivre nu de la boîte de jonction. Voir les schémas de
câblage pour la connexion de basse tension. Disposez
tout l'excédent de câblage et de raccords à l'intérieur
de la boîte de jonction et fermez le couvercle.
l'extérieur pour retirer l'assemblage du pilote
(Figure 15).
3. Débranchez les fils de l'assemblage du pilote en retirant
les serre-fils.
4. Éliminez l'ancien pilote.
5. Connectez les fils du nouveau pilote aux serre-fils.
6. Replacez l'assemblage du nouveau pilote ainsi que les
attaches et serrez bien.
Attache
de la
boîte de
jonction
Assemblage
du pilote
Figure15.

10 EATON IL520003EN Instructions d’Installation
Instructions d’installation - Lampe commerciale réglable encastrée à DEL LDSQA4
2. Pour D010TR
NOIR (LIGNE) NOIR (LIGNE)
BLANC
(NEUTRE)
BLANC
(NEUTRE)
TERRE
GRADATEUR TRIAC À
120 VCA OU PILOTE
DE GRADATEUR DE 0
-10 V À 120 -277 VCA
ROUGE ROUGE
NOIR
BLEU
VIOLET
GRIS
DEL
OPTION DE
GRADATEUR
0 - 10 V
(INSTALLÉ
SUR PLACE)
CONNECTEUR
CONNECTEUR
Schéma de câblage
1. Pour D010TE
NOIR (LIGNE) NOIR (LIGNE)
BLANC
(NEUTRE)
BLANC
(NEUTRE)
TERRE
GRADATEUR À
BORD DE FUITE À
120VCA OU PILOTE
DE GRADATEUR
0-10V À 120-277VCA
ROUGE ROUGE
NOIR
VIOLET
GRIS
DEL
NOIR
OPTION DE
GRADATEUR
0 - 10 V
(INSTALLÉ SUR
PLACE)
CONNECTEUR
CONNECTEUR
7. Pour DMX
CONNECTEUR
CONNECTEUR
BLANC (COMMUN)
VERT
TERRE
ROUGE ROUGE
BLEU
NOIR
VIOLET
VIOLET
DEL
NOIR (LIGNE)
~ BLEU
~BRUN
GROUPE 1
+
-
+
-
DA
PILOTE
(120 V - 277 V)
FILS DE
GRADATEUR
3. Pour D5LT
4. Pour DE010
CONNECTEUR
CONNECTEUR
BLANC (COMMUN)
VERT
TERRE
ROUGE ROUGE
BLEU
NOIR
VIOLET
NOIR (LIGNE)
~ BLEU
~BRUN
GROUPE 1
+
+
-
-
PILOTE (120
V - 277 V)
FILS DE
GRADATEUR
0 - 10 V GRIS
DEL
5. Pour DL3
NOIR (LIGNE)
TERRE
ROUGE ROUGE
NOIR
NOIR
ORANGE
VIOLET
VIOLET
DEL
CONNECTEUR
CONNECTEUR
BLANC (COMMUN)
VERT
CIRCUIT DE
SORTIE LUTRON
(120V - 277V)
GRADATEUR
À TROIS FILS
(INSTALLATION SUR
PLACE SEULEMENT)
GRADATEUR À
COMMANDE
DIGITALE AVEC
ÉCOSYSTÈME
LUTRON
(INSTALLATION SUR
PLACE SEULEMENT)
CONNECTEUR
CONNECTEUR
NOIR (GRADATEUR
SOUS TENSION)
BLANC (COMMUN)
VERT
TERRE
ROUGE ROUGE
NOIR
NOIR
DEL
CIRCUIT DE SORTIE
LUTRON (120V)
6. Pour DLT
DMX IN+ (FOURNI PAR DES TIERS)
DMX OUT+ (FOURNI PAR DES TIERS)
DMX IN- (FOURNI PAR DES TIERS)
DMX OUT - (FOURNI PAR DES TIERS)
ENTRÉE DMX DE L'ÉCRAN
(FOURNI PAR DES TIERS)
SORTIE DMX DE L'ÉCRAN (FOURNI PAR DES TIERS)
DEL
ROUGE
CONNECTEUR
PILOTE NO1
CONNECTEUR
NOIR
NOIR
BLAN
VERT
OR/BLA
ORANG
NOIR
ROUGE
BLEU
DMX IN+
DMX IN -
ENTRÉE DMX DE
L'ÉCRAN
BRUN
BRUN
BLEU
VERT
BLANC
VERT/NU
Remarque: CÂBLAGE DU DMX 512 FOURNI PAR DES TIERS.
TOUT CÂBLAGE DMX DOIT ÊTRE COMPLÉTÉ SUR PLACE
SELON LA NORME ANSI E1.112008.
Gradateur
La série LDSQA4*D010TE du portfolio peut être atténuée
avec plusieurs gradateurs électroniques standard à basse
tension et avec des commandes de gradation de 0 - 10 V
CC. La série LDSQA4*DL3 du portfolio peut être atténuée
avec les commandes numériques Lutron fluorescentes à
trois fils et EcoSystem®. La série LDSQA4*DLT du portfolio
peut être atténuée avec les commandes Lutron à deux fils
à phase directe. La série LDSQA4*D010TR du portfolio peut
être atténuée avec plusieurs gradateurs à incandescence
standard de 120 V, avec des gradateurs électroniques à
basse tension et avec des commandes de gradation de
0 - 10 V CC. La série LDSQA4*D5LT du portfolio peut être
atténuée avec les commandes compatibles Fifth Light
et DALI. La série LDSQA4*DMX du portfolio peut être
atténuée avec les commandes compatibles DMX. La série
LDSQA4*DE010 du portfolio peut être atténuée avec les
commandes de gradation de 0 - 10 V CC, mais NE PEUT
l'être avec des gradateurs de tension composée. Pour vous
assurer de posséder les informations les plus récentes à
propos de la compatibilité du gradateur et du luminaire,
veuillez consulter le site Web du Portfolio de la
DEL: www.portfolio-lighting.com.

11
EATON IL520003EN Instrucciones de instalación
Instrucciones de instalación - del LED ajustable comercial empotrado LDSQA4
ADVERTENCIA
No encienda el motor LED hasta haber quitado la funda
de protección e instalado la óptica y la moldura inferior
correctamente. No toque la superficie del LED ya que
ello puede dañar el motor de la luz.
ota:N Esta luminaria debería estar sostenida por guías u
otra estructura con capacidad de sostener el peso de
la luminaria de 35 libras (18 kg).
SEGURIDAD: Cuando utilice equipos eléctricos, siempre
debe seguir precauciones de seguridad básicas, incluidas
las siguientes:
1. Esta unidad es para montaje empotrado solamente. No
la utilice en ubicaciones peligrosas ni cerca de estufas
de gas o eléctricas.
2. No utilice este equipo para otro fin diferente al indicado.
3. Instale únicamente de conformidad con el Código
Eléctrico Nacional y los requerimientos de las agencias
regulatorias locales.
IMPORTANTE: Lea atentamente antes de instalar la
luminaria. Conserve estas instrucciones para tenerlas como
referencia futura.
ADVERTENCIA
¡Riesgo de descarga eléctrica! Desconecte la
alimentación en el disyuntor o fusible antes de instalar
o realizar tareas de mantenimiento.
ADVERTENCIA
¡Riesgo de incendio! No instale las luminarias sin
clasificación IC a menos de 3 pulgadas (76 mm) de
cualquier parte de la luminaria o de manera tal que
pueda retener calor.
ADVERTENCIA
Solo personal cualificado debe realizar la instalación
y el servicio de mantenimiento. Si no está calificado,
consulte a un electricista.
Abertura Corte en
el techo Altura de la luminaria Lúmenes Tipo de techo
LDSQA4 5-1/4” x
5-1/4”
5-1/8”
x
5-1/8” 9"
900-1800 Con clasificación IC o
sin clasificación IC
2800 Sin clasificación IC
Figura 1.
INSTALACIÓN
Sección oculta
1. Método de sujeción de la luminaria: Instale la luminaria
en la cavidad del techo usando un conducto para cables
de 1/2". Utilice canales de 3/4" y 1-1/2", barra de metal
de 1/8" x 1/2" o abrazaderas de barra en T como carriles
de montaje (de otras marcas), insertándolos a través de
soportes de suspensión directos a ambos lados.
2. Ajuste los tornillos de ajuste del soporte suspensión de
modo que la parte inferior del cuello quede al ras de la
línea del techo acabada. El soporte de suspensión es
reversible para un ajuste total de 5” (Figura 2).
3. Extraiga una de las cubiertas de la caja de derivación.
Conecte los cables del terminal de alimentación a los
cables del terminal del controlador, según el diagrama
de cableado y de acuerdo con sus códigos eléctricos
locales o el Código Eléctrico Nacional.
Tornillos de
ajuste del
soporte
Cuello
Línea del techo
terminado
Figura 2.

12 EATON IL520003EN Instrucciones de instalación
Instrucciones de instalación - del LED ajustable comercial empotrado LDSQA4
Tornillo manual
de rotación
Tuerca de ajuste
manual de bloqueo del cuello
Figura 3.
Figura 4.
Émbolo para
ajustar
el ángulo
Tuerca
mariposa
para ajustar
el ángulo
Marcas de
alineación
del ángulo
Rotación y ajuste de la inclinación
1. Afloje las tuercas mariposa para ajustar el ángulo (2) a
través de la apertura del cuello, pero no lo retire
(Figura 3).
2. Tire del émbolo de ajuste de ángulo para cambiar la
inclinación y ajustarla aproximadamente en incrementos
de 10 grados. Las marcas de alineación de ángulos
están como referencia (Figura 3).
3. Gire el émbolo para ajuste del ángulo en sentido
antihorario mientras tira de él para bloquearlo en su
lugar. Permite el ajuste total entre 0 grados y la máxima
inclinación.
4. Ajuste las tuercas mariposa para ajuste del ángulo (2)
para que se bloqueen en el ángulo deseado.
5. Si se desea ajustar la alineación giratoria del cuello,
afloje la tuerca manual de bloqueo del cuello. Gire el
cuello a la posición deseada y luego ajuste la tuerca de
ajuste manual de bloqueo del cuello (Figure 4)
6. Estírese por la apertura del cuello, afloje el tornillo
manual de rotación, gire a la posición deseada y vuelva
a ajustar el tornillo manual para bloquearlo en su lugar
(Figura 4).
Instalación de la óptica
1. Retire la óptica del embalaje protector y quite el anillo
de soporte del medio (opcional) para instalar cualquier
medio opcional (Figura 5). Para volver a unir el soporte
del medio con el reflector, comience con la flecha
de alineación en las muescas de alineación y trabaje
alrededor de la brida. Para 1 pieza de medio (opcional)
coloque el reflector en la posición superior
(Figuras 6 y 7) y para 2 piezas de medio (opcional)
coloque el reflector en la posición inferior (Figura 6 y 7).
2. Cuando use los medios direccionales, como el lente de
difusión lineal (opcional) alinee las ranuras del lente con
la flecha de alineación en el soporte del medio
(Figura 8).
3. Retire la cubierta protectora del LED (Figura 9) del
alojamiento rotándola en sentido antihorario.
4. Inserte la unidad de la óptica primero en la brida del
alojamiento mientras sostiene el reflector de metal y no
el soporte del medio. Coloque la brida sobre el clip de
montaje del reflector y presione firmemente para luego
rotar en sentido horario hasta que los 3 pasadores se
coloquen a presión en su lugar (Figura 10). Asegúrese
de que las líneas de alineación del soporte del medio
y el clip de montaje del reflector se alineen para un
medio direccional opcional (Figura 11).
Figura 5.
Flecha de
alineación
Muesca de
alineación
Soporte
del medio
(opcional)
Medio
(opcional)
Reflector
Figura 6. y 7.
Posición
del reflector
con 1 medio Posición del
reflector con
2 medios

13
EATON IL520003EN Instrucciones de instalación
Instrucciones de instalación - del LED ajustable comercial empotrado LDSQA4
Ranuras
del lente
Figura 8.
Figura 9.
Flecha de
alineación
Cubierta del
LED
Figura 10.
Figura 11.
Reflector
Clip de
montaje del
reflector
Flechas de
alineación
Instalación de la moldura
1. Retire la moldura del embalaje protector y colóquela
recta (opcional) sobre el reflector antes de la
instalación.
2. Instale la unidad de la moldura insertando los resortes
tipo ratonera en la apertura cuadrada dentro del cuello
(Figura 12).
3. Para las molduras cortadas en ángulo, coloque el lado
alto del reflector del mismo lado que el tornillo de
rotación de ajuste manual.
Figura 12.
Limpieza
Para limpiar las molduras:
1. Frote suavemente con un trapo suave, limpio, seco y
sin pelusas para quitar el polvo.
2. Frote con una solución de detergente suave en un trapo
suave y limpio para quitar las huellas digitales y las
manchas.
3. Enjuague con agua limpia y seque con un trapo suave,
limpio, seco y sin pelusas.
Resorte tipo
ratonera
Conexión eléctrica
PRECAUCIÓN
Asegúrese de que no haya cables pelados expuestos por
fuera de las tuercas para cables.
1. Brinde el servicio eléctrico a la caja de derivación
(ubicada en el marco de yeso) de acuerdo al "Código
Eléctrico Nacional" o a su código eléctrico local. El
aislamiento de los cables de alimentación debe ser
apto para al menos 90 °C. La caja de derivación es apta
para un máximo de 4 conductores de circuito de rama
calibre 12 AWG que también deben ser aptos para 90
°C como mínimo.

14 EATON IL520003EN Instrucciones de instalación
Instrucciones de instalación - del LED ajustable comercial empotrado LDSQA4
NEGRO LÍNEA
BLANCO NEUTRO
CONEXIÓN
A TIERRA
VERDE/COBRE PELADO
Figura 13.
Reemplazo del controlador
PRECAUCIÓN
Para evitar posibles descargas eléctricas, asegúrese de que
la fuente de alimentación se encuentre desconectada antes
de instalar esta luminaria o antes de realizarle un servicio de
mantenimiento
Un electricista cualificado debe reemplazar el controlador.
El controlador puede reemplazarse desde abajo o por arriba
del techo.
Tornillo
de ajuste
manual
Placa
de
acceso
Figura 14.
Pasador de
la caja de
derivación
Unidad del
controlador
Figura 15.
2. Extraiga la cubierta de la caja de derivación (Figura 13).
3. Extraiga la tapa redonda a presión y conecte el
conducto a la caja de derivación con el conector
correspondiente (no incluido).
4. Conecte los cables del terminal de alimentación a los
cables del terminal de la caja de derivación (entrada,
neutro y a tierra) en la luminaria utilizando las tuercas
para cables del tamaño correcto. Tenga cuidado de no
dejar ningún conductor pelado fuera de las tuercas para
cables.
5. Conecte el blanco con el neutro, el negro con la línea
de alimentación y la conexión a tierra (del suministro
eléctrico) al lado de la alimentación con el cable
pelado de cobre en la caja de derivación. Consulte los
diagramas de cableado para conexiones de cable de
bajo voltaje. Coloque todos los cables y conexiones
excedentes en la caja de derivación y vuelva a colocar
la cubierta.
1. Si estuviera por debajo del cielo raso, retire la unidad
de la moldura del alojamiento y afloje el tornillo manual,
rote ligeramente la placa de acceso en sentido horario y
tire para quitarla (Figura 14).
2. Presione el pasador de la caja de derivación hacia
afuera para quitar la unidad del controlador (Figura 15).
3. Desconecte el cableado a la unidad del controlador
quitando las tuercas para cables.
4. Descarte la unidad del controlador vieja.
5. Conecte los cables del nuevo controlador con las
tuercas para cables.
6. Vuelva a unir el controlador del cable y ajuste los
pasadores.

15
EATON IL520003EN Instrucciones de instalación
Instrucciones de instalación - del LED ajustable comercial empotrado LDSQA4
Diagramas de cableado
1. Para D010TE
NEGRO (LÍNEA) NEGRO (LÍNEA)
BLANCO
(NEUTRO)
BLANCO
(NEUTRO)
CONEXIÓN A TIERRA
REGULADOR DE FASE
DE SALIDA A 120 VCA
O CONTROLADOR
DEL REGULADOR DE
0-10 V A 120-277 VCA
ROJO ROJO
NEGRO
VIOLETA
GRIS
LUZ LED
NEGRO
OPCIÓN DE
REGULADOR
DE 0-10 V
(INSTALACIÓN
EN CAMPO)
CONECTOR
CONECTOR
5. Para DL3
2. Para D010TR
NEGRO (LÍNEA) NEGRO (LÍNEA)
BLANCO
(NEUTRO)
BLANCO
(NEUTRO)
CONEXIÓN A TIERRA
REGULADOR
TRIAC A 120 VCA
O CONTROLADOR
DEL REGULADOR
DE 0-10 V A 120-
277 VCA
ROJO ROJO
NEGRO
AZUL
VIOLETA
GRIS
LUZ LED
OPCIÓN DE
REGULADOR
DE 0-10 V
(INSTALACIÓN
EN CAMPO)
CONECTOR
CONECTOR
CONECTOR
CONECTOR
NEGRO (REGULADOR VIVO)
BLANCO (COMÚN)
VERDE
CONEXIÓN A TIERRA
ROJO ROJO
NEGRO
NEGRO
LUZ LED
CONTROLADOR
LUTRON (120 V)
NEGRO (LÍNEA)
CONEXIÓN A TIERRA
ROJO ROJO
NEGRO
NEGRO
NARANJA
VIOLETA
VIOLETA
LUZ LED
CONECTOR
CONECTOR
BLANCO (COMÚN)
VERDE
CONTROLADOR
LUTRON (120 V-277 V)
REGULADOR DE 3
HILOS (INSTALACIÓN
EN CAMPO
SOLAMENTE)
REGULADOR DE
CONTROL DIGITAL
LUTRON ECOSYSTEM
(INSTALACIÓN
EN CAMPO
SOLAMENTE)
4. Para DE010
CONECTOR
CONECTOR
BLANCO (COMÚN)
VERDE
CONEXIÓN A TIERRA
ROJO ROJO
AZUL
NEGRO
VIOLETA
VIOLETA
LUZ LED
NEGRO (LÍNEA)
~AZUL
~MARRÓN
GRUPO 1
+
-
+
-
DA
CONTROLADOR
(120 V-277 V)
TERMINALES
DEL
REGULADOR
6. Para DLT
3. Para D5LT
CONECTOR
CONECTOR
BLANCO (COMÚN)
VERDE
CONEXIÓN A TIERRA
ROJO ROJO
AZUL
NEGRO
VIOLETA
NEGRO (LÍNEA)
~AZUL
~MARRÓN
GRUPO 1
+
+
-
-
CONTROLADOR
(120 V-277 V)
TERMINALES
DEL REGULADOR
O-10 V GRIS
LUZ LED
7. Para DMX
DMX EN+ (DE OTRAS MARCAS)
DMX DE SALIDA+ (DE OTRAS MARCAS)
DMX EN- (DE OTRAS MARCAS)
DMX DE SALIDA- (DE OTRAS MARCAS)
DMX EN PANTALLA CONDUCTORA
(DE OTRAS MARCAS)
PANTALLA CONDUCTORA DMX (DE OTRAS MARCAS)
LUZ LED
ROJO
CONECTOR
CONTROLADOR 1
CONECTOR
NEGRO
NEGRO
BLANCO
VERDE
NA/BLA
NARANJ
NEGRO
ROJO
AZUL
DMX EN +
DMX EN -
DMX EN PANTALLA
CONDUCTORA
MARRÓN
MARRÓN
AZUL
VERDE
BLANCO
CONEX A TIERRA/PELADO
Nota: CABLEADO DE DMX 512 DE OTRAS
MARCAS. TODO EL CABLEADO DEL
CONTROLADOR DMX DEBERÁ COMPLETARSE
EN CAMPO, DE CONFORMIDAD CON LA
REGULACIÓN ANSI E1.112008.
Regulación
Las luminarias Portfolio de las series LDSQA4*D010TE
pueden regularse con muchos reguladores estándar
electrónicos de bajo voltaje y con controles de regulación
de 0-10 VCC. Las luminarias Portfolio de las series
LDSQA4*DL3 pueden regularse con los controles digitales
EcoSystem® y fluorescentes de tres cables Lutron.
Las luminarias Portfolio de las series LDSQA4*DLT
pueden regularse con los controles de fase directa
de dos cables Lutron. Las luminarias Portfolio de las
series LDSQA4*D010TR pueden regularse con muchos
reguladores estándar incandescentes de 120 V, con
reguladores electrónicos de bajo voltaje y con controles
de regulación de 0-10 VCC. Las luminarias Portfolio de la
serie LDSQA4*D5LT pueden regularse con los controles
compatibles Fifth Light y DALI. Las luminarias Portfolio
de la serie LDSQA4*DMX pueden regularse con los
controles compatibles DMX. Las luminarias Portfolio de la
serie LDSQA4*DE010 pueden regularse con controles de
regulación de 0-10 VCC, pero NO deben regularse por medio
de reguladores de tensión de línea. Para asegurarse de que
cuenta con información actualizada sobre la compatibilidad
entre luminarias y reguladores, remítase al sitio web de las
luminarias LED Portfolio: www.portfolio-lighting.com.

Eaton
1121 Highway 74 South
Peachtree City, GA 30269
P: 770-486-4800
www.eaton.com/lighting
Canada Sales
5925 McLaughlin Road
Mississauga, Ontario L5R 1B8
P: 905-501-3000
F: 905-501-3172
© 2015 Eaton
All Rights Reserved
Printed in USA
Imprimé aux États-Unis
Impreso en los EE. UU.
Publication No. IL520003EN
November 3, 2015
Eaton is a registered trademark.
All trademarks are property
of their respective owners.
Eaton est une marque de commerce
déposée.Toutes les autres marques
de commerce sont la propriété de leur
propriétaire respectif.
Eaton es una marca comercial
registrada.Todas las marcas
comerciales son propiedad de sus
respectivos propietarios.
Product availability, specifications,
and compliances are subject to
change without notice
La disponibilité du produit, les
spécifications et les conformités
peuvent être modifiées sans préavis
La disponibilidad de productos, las
especificaciones y los cumplimientos
están sujetos a cambio sin previo aviso
Warranties and Limitation of Liability
Eaton provides a 5-year limited warranty on this LED lighting product. Refer to the complete warranty terms & conditions of
sale at www.eaton.com/LightingWarrantyTerms.
Garanties et limitation de responsabilité
Eaton offre une garantie limitée de 5 ans sur ce produit d’éclairage à DEL. Retrouvez toutes les modalités de vente et de
garantie sur www.eaton.com/LightingWarrantyTerms.
Garantías y Limitación de Responsabilidad
Eaton ofrece una garantía limitada de 5 años para este producto de iluminación LED. Consulte los términos y condiciones
completos de venta de la garantía en www.eaton.com/LightingWarrantyTerms.
