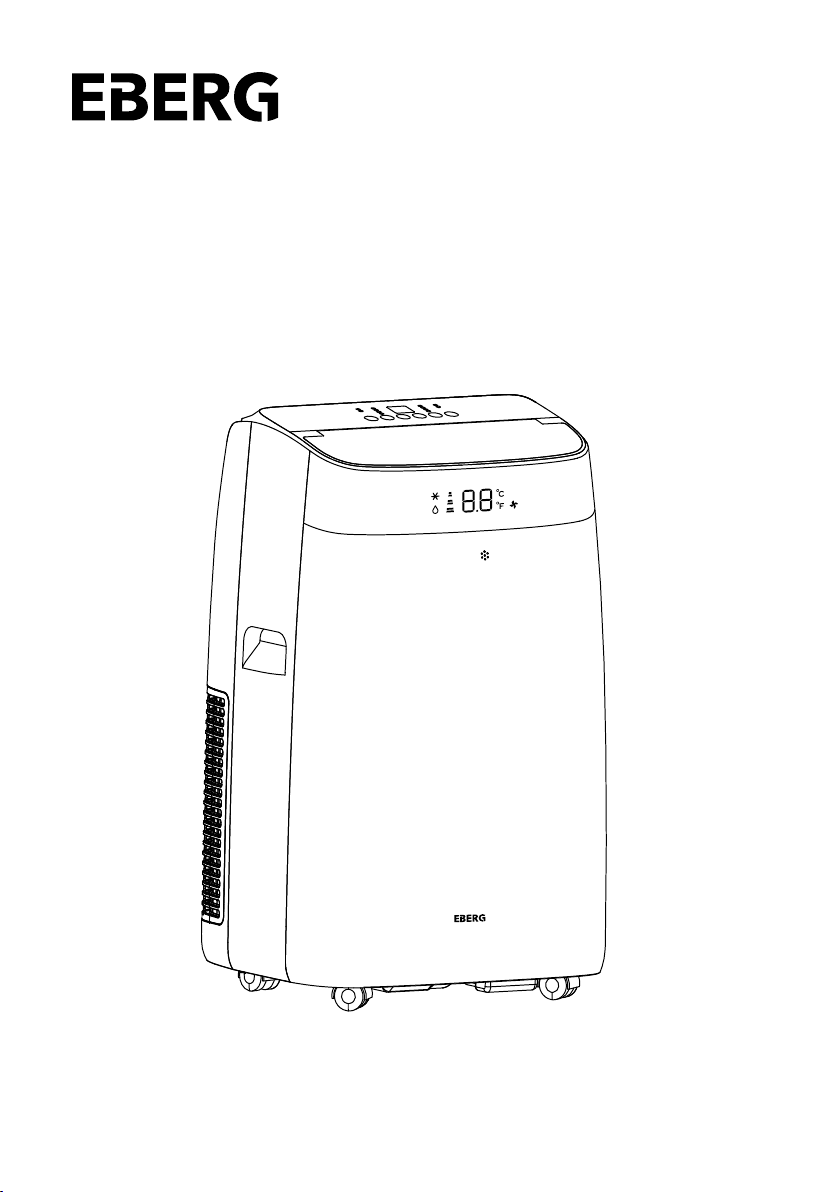

Eberg ELIO E35T1 User manual

KLIMATYZATOR PRZENOŚNY
PORTABLE AIR CONDITIONER
Instrukcja obsługi
User manual
ELIO

ELIO PL
2
www.eberg.eu
WAŻNE INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA
Przed użyciem należy uważnie przeczytać niniejszą instrukcję obsługi. Wrazie pytań prosimy okontakt
z profesjonalną obsługą w celu uzyskania pomocy. Proszę zachować niniejszą instrukcję obsługi do
wykorzystania wprzyszłości.
Ogólne instrukcje bezpieczeństwa
1. Urządzenie jest przeznaczone wyłącznie do użytku wpomieszczeniach.
2. Nie podłączaj urządzenia do uszkodzonego lub niewłaściwie zainstalowanego gniazdka
elektrycznego. Nie wolno podłączać klimatyzatora do zasilania za pośrednictwem przedłużacza.
3. Nie używaj urządzenia / przestrzegaj następujących środków ostrożności:
a) blisko źródła ognia.
b) wobszarze, wktórym może być rozpryskiwany olej.
c) wobszarze wystawiony na bezpośrednie działanie promieni słonecznych.
d) wobszarze, wktórym może być rozpryskiwana woda.
e) wpobliżu wanny, pralni, prysznica lub basenu.
4. Nigdy nie wkładaj palców ani żadnych przedmiotów do wylotu powietrza. Zachowaj szczególną
ostrożność, ostrzegaj dzieci przed tymi zagrożeniami.
5. Podczas transportu iprzechowywania trzymaj urządzenie wpozycji pionowej (nie na leżąco), aby
zapewnić prawidłowe ustawienie sprężarki.
6. Przed przystąpieniem do czyszczenia urządzenia należy je zawsze wyłączyć iodłączyć zasilanie.
7. Podczas przemieszczania zawsze wyłączaj urządzenie i odłączaj od zasilania oraz przesuwaj je
powoli.
8. Aby uniknąć niebezpieczeństwa pożaru, urządzenia nie należy przykrywać gdy pracuje.
9. Wszystkie gniazda do których podłączane jest urządzenie muszą spełniać lokalne wymagania
dotyczące bezpieczeństwa elektrycznego. Wrazie potrzeby sprawdź te wymagania.
10. Należy nadzorować dzieci, aby nie bawiły się urządzeniem.
11. Jeśli przewód zasilający jest uszkodzony, musi zostać wymieniony przez producenta, jego
przedstawicielaserwisowegolub podobniewykwalikowanąosobę,abyuniknąćniebezpieczeństwa.
12. To urządzenie może być używane przez dzieci w wieku od 8 lat oraz osoby o ograniczonych
zdolnościach zycznych, sensorycznych lub umysłowych lub nieposiadające doświadczenia iwiedzy,
jeśli są nadzorowane lub zostały poinstruowane wzakresie bezpiecznego korzystania zurządzenia
i rozumieją zagrożenia ztym związane. Dzieciom nie wolno bawić się urządzeniem. Czyszczenie
ikonserwacja urządzenia nie mogą być wykonywane przez dzieci bez nadzoru.
13. Urządzenie należy zainstalować zgodnie zkrajowymi przepisami dotyczącymi okablowania.
14. Informacja dotycząca typu iwartości bezpieczników: T, 250 V AC, 3,15 A.
15. Recykling.
To oznaczenie wskazuje, że tego produktu nie należy wyrzucać wraz z innymi odpadami
domowymi, dotyczy to wszystkich krajów Unii Europejskiej. Aby zapobiec możliwym
szkodom dla środowiska lub zdrowia ludzkiego spowodowanym niekontrolowanym
usuwaniem odpadów, poddawaj je recyklingowi wsposób odpowiedzialny, aby promować
zrównoważone ponowne wykorzystanie zasobów materialnych. Aby zwrócić zużyte
urządzenie, skorzystaj zsystemów zwrotu izbiórki lub skontaktuj się ze sprzedawcą, uktórego produkt
został zakupiony. Organizacje te mogą odebrać ten produkt do bezpiecznego dla środowiska recyklingu.
16. Skontaktuj się zautoryzowanym serwisantem wcelu naprawy lub konserwacji tego urządzenia.
17. Nie ciągnij za przewód zasilający, nie odkształcaj ani nie modykuj przewodu zasilającego ani nie
zanurzaj go wwodzie. Ciągnięcie za przewód lub niewłaściwe użycie przewodu zasilającego może
spowodować uszkodzenie urządzenia ispowodować porażenie prądem.
18. Należy przestrzegać krajowych przepisów dotyczących gazu.

ELIOPL
3www.eberg.eu
19. Utrzymuj otwory wentylacyjne wolne od przeszkód.
20. Czynności serwisowe należy przeprowadzać wyłącznie zgodnie zzaleceniami producenta sprzętu.
Konserwacja inaprawy wymagające pomocy innego wykwalikowanego personelu powinny być
przeprowadzane pod nadzorem osoby kompetentnej w stosowaniu łatwopalnych czynników
chłodniczych.
21. Nie uruchamiaj ani nie zatrzymuj urządzenia poprzez wkładanie lub wyciąganie wtyczki zasilającej,
ponieważ może to spowodować porażenie prądem elektrycznym lub pożar zpowodu wydzielania
ciepła.
22. Wyłącz iodłącz urządzenie od zasilania, jeśli wydobywają się zniego dziwne dźwięki, zapach lub
dym.
Uwagi:
- Jeśli jakiekolwiek części są uszkodzone, skontaktuj się ze sprzedawcą lub wyznaczonym warsztatem
naprawczym;
- Wprzypadku jakichkolwiek uszkodzeń należy wyłączyć urządzenie, odłączyć zasilanie iskontaktować się
ze sprzedawcą lub wyznaczonym warsztatem naprawczym;
- Wkażdym przypadku przewód zasilający powinien być solidnie uziemiony;
- Aby uniknąć niebezpieczeństwa, jeśli przewód zasilający jest uszkodzony, wyłącz urządzenie iodłącz
zasilanie. Należy go wymienić usprzedawcy lub wwyznaczonym warsztacie naprawczym.
Jeśli urządzenie jest wyposażone w funkcję Wi-Fi: moc transmisji: mniejsza niż 20dBm, a zakres
częstotliwości radiowych: 2412MHz-2472MHz.
Uwaga!
Nie stosować środków przyspieszających proces rozmrażania lub czyszczenia innych niż zalecane
przez producenta. Urządzenie należy przechowywać iużywać wpomieszczeniu bez stale działających
źródeł zapłonu (np. otwartego ognia, działającego urządzenia gazowego lub działającego grzejnika
elektrycznego). Nie przekłuwać ani nie spalać. Należy pamiętać, że czynniki chłodnicze mogą nie
zawierać zapachu. Urządzenie należy instalować, obsługiwać i przechowywać w pomieszczeniu
opowierzchni podłogi większej niż X m2.
Ilość gazu (m) R290 w instalacji (patrz tabliczka
znamionowa na urządzeniu) (jednostka miary g)
Minimalny rozmiar pomieszcenia do użytku
iprzechowywania (jednostka miary m²)
m<152 4
152≤m≤185 9
186≤m≤225 11
226≤m≤270 13
271≤m≤290 14
291≤m≤300 15
Szczegółowe informacje dotyczące urządzeń zczynnikiem chłodniczym R290.
• To urządzenie zawiera określoną ilość czynnika chłodniczego R290 wyrażoną w gramach (patrz
tabliczka znamionowa ztyłu urządzenia).
• R290 to gaz chłodniczy zgodny zeuropejskimi dyrektywami dotyczącymi ochrony środowiska.
• Nie przekłuwać żadnej części obwodu czynnika chłodniczego.
• Jeżeli urządzenie jest instalowane, obsługiwane lub przechowywane wmiejscu niewentylowanym,
pomieszczenie musi być tak zaprojektowane, aby uniemożliwić gromadzenie się wycieków
czynnika chłodniczego, co grozi pożarem lub wybuchem wwyniku zapłonu czynnika chłodniczego
spowodowanego przez grzejniki elektryczne, piece lub inne źródła zapłonu.
• Urządzenie należy przechowywać wsposób zapobiegający uszkodzeniom mechanicznym.

ELIO PL
4
www.eberg.eu
• Każda osoba, która jest zaangażowana wpracę zoraz ingerencję wobieg czynnika chłodniczego,
powinna posiadać aktualny ważny certykat wydany przez akredytowaną branżową jednostkę
oceniającą, który potwierdza jej kompetencje wzakresie bezpiecznego obchodzenia się zczynnikami
chłodniczymi zgodnie zuznaną wbranży specykacją oceny.
• Naprawy należy wykonywać w oparciu o zalecenia producenta. Konserwacja i naprawy, które
wymagają pomocy innego wykwalikowanego personelu, muszą być wykonywane pod nadzorem
osoby wyspecjalizowanej wstosowaniu łatwopalnych czynników chłodniczych. Kanały podłączone
do urządzenia nie mogą zawierać potencjalnego źródła zapłonu.
• Jako czynnik chłodniczy wurządzeniu zastosowany jest przyjazny dla środowiska czynnik chłodniczy
R290. Czynnik R290 nie ma szkodliwego wpływu na warstwę ozonową (ODP), ma znikomy wpływ na
efekt cieplarniany (GWP) ijest dostępny na całym świecie. Ze względu na swoje wydajne właściwości
energetyczne R290 doskonale nadaje się jako czynnik chłodniczy do tego zastosowania. Należy
jednak wziąć pod uwagę specjalne środki ostrożności ze względu na wysoką palność czynnika
chłodzącego.
• Urządzenie jest przeznaczone wyłącznie do użytku z gazem R-290 (propan) jako wyznaczonym
czynnikiem chłodniczym.
• Instalacja czynnika chłodniczego jest szczelna wobiegu zamkniętym. Serwis takich urządzeń może
być dokonany jedynie przez uprawniony do tego serwis.
• Niedopuszczalne jest wypuszczanie czynnika chłodniczego do atmosfery.
• R-290 (propan) jest łatwopalny icięższy od powietrza. Najpierw zbiera się na niskich obszarach, ale
może być rozprowadzany przez wentylator do otoczenia.
• Niedozwolone jest samodzielne ingerowanie wurządzenie.
• Gaz propan używany wurządzeniu nie ma zapachu. Brak zapachu nie oznacza braku ulatniającego
się gazu.
• Wprzypadku wykrycia wycieku należy natychmiast ewakuować wszystkie osoby zpomieszczenia,
wywietrzyć je iskontaktować się zlokalną strażą pożarną w celu poinformowania ich owycieku
propanu.
• Nie wolno wpuszczać żadnych osób zpowrotem do pomieszczenia, dopóki jednostka straży nie
poinformuje, że powrót do pomieszczenia jest bezpieczny.
• Nie wolno używać otwartego ognia, papierosów ani innych możliwych źródeł zapłonu
wpomieszczeniach, wktórych znajduje się urządzenie, ani wpobliżu urządzeń.

ELIOPL
5www.eberg.eu
INSTRUKCJA SERWISOWANIA URZĄDZENIA NAPEŁNIONEGO CZYNNIKIEM
R290 DLA SERWISU
1. INSTRUKCJE OGÓLNE
1.1 Kontrola obszaru pracy
Przed rozpoczęciem pracy z systemem zawierającym łatwopalne czynniki chłodnicze, niezbędna jest
kontrola bezpieczeństwa wcelu upewnienia się, że ryzyko zapłonu jest minimalne.
1.2 Procedura pracy
Prace powinny być prowadzone w ramach kontrolowanej procedury aby zminimalizować ryzyko
obecności łatwopalnych gazów lub oparów podczas wykonywania pracy.
1.3 Obszar prac
Wszyscy pracownicy obsługi technicznej oraz inne osoby pracujące w okolicy powinny zostać
poinstruowane na temat charakteru wykonywanej pracy. Należy unikać pracy wzamkniętej przestrzeni.
Teren wokół miejsca pracy powinien być wydzielony. Należy się upewnić, że wobszarze pracy zostały
zapewnione warunki bezpieczeństwa dzięki kontroli materiałów łatwopalnych.
1.4 Sprawdzenie obecności czynnika chłodniczego
Przed rozpoczęciem oraz w trakcie pracy, obszar pracy powinien być sprawdzony i kontrolowany
odpowiednim czujnikiem stężenia gazów łatwopalnych, tak aby zapewnić świadomość potencjalnie
łatwopalnej atmosfery, osobie wykonującej czynności. Należy się upewnić, że sprzęt używany do
wykrywania nieszczelności jest odpowiedni do stosowania złatwopalnymi czynnikami chłodniczymi t.j.
nieiskrzący, odpowiednio uszczelniony lub iskrobezpieczny.
1.5 Obecność gaśnicy
W przypadku wykonywania jakiejkolwiek pracy z elementami chłodniczymi urządzenia lub innymi
powiązanymi elementami, z którą związana jest wysoka temperatura, odpowiedni sprzęt gaśniczy
powinien być dostępny wzasięgu ręki. Gaśnica proszkowa lub gaśnica CO2 musi znajdować się wpobliżu
miejsca podłączenia urządzenia do źródła energii.
1.6 Brak źródeł zapłonu
Żadna osoba prowadząca prace w kontakcie z systemem chłodniczym, które wymagają odsłonięcia
przewodów zawierających łatwopalny czynnik chłodniczy, nie może używać żadnego źródła zapłonu
wsposób, który mógłby doprowadzić do pojawienia się ryzyka pożaru lub eksplozji. Wszystkie możliwe
źródła zapłonu, również palenie tytoniu, powinny być utrzymywane wbezpiecznej odległości od miejsca,
wktórym przeprowadzana jest naprawa urządzenia, uzupełnianie lub usuwanie czynnika chłodniczego,
czynności podczas których łatwopalny czynnik chłodniczy może wydostać się do atmosfery wmiejscu
pracy. Przed rozpoczęciem pracy obszar wokół urządzenia musi być zbadany wcelu upewnienia się, że nie
ma wnim ryzyka zapłonu. Znak„Zakaz Palenia” powinien znajdować się wobszarze pracy.
1.7 Wentylacja obszaru pracy
Przed rozszczelnieniem systemu chłodniczego, a także przed rozpoczęciem prac, z którymi związana
jest wysoka temperatura, należy się upewnić, że obszar pracy jest wotwartej przestrzeni lub jest dobrze
wentylowany. Wysoka wydajność wentylacji musi być utrzymywana podczas trwania prac zurządzeniem.
System wentylacji powinien wbezpieczny sposób rozrzedzić oraz odprowadzić czynnik chłodniczy na
zewnątrz do atmosfery.
1.8 Kontrola urządzeń chłodniczych
Wprzypadku wymiany komponentów elektrycznych, powinny one być odpowiednio dobrane izgodne
ze specykacją. Zawsze należy przestrzegać wytycznych producenta dotyczących konserwacji iserwisu.
W razie wątpliwości skontaktuj się z działem technicznym producenta w celu uzyskania pomocy.
W przypadku instalacji wykorzystujących łatwopalne czynniki chłodnicze należy przeprowadzić
następujące kontrole:
• czy ilość czynnika jest zgodna z rozmiarem pomieszczenia, w którym zainstalowane są elementy
zawierające czynnik chłodniczy;
• czy urządzenia wentylacyjne i wyloty działają prawidłowo i nie są zatkane;

ELIO PL
6
www.eberg.eu
• jeżeli stosowany jest pośredni obwód chłodzący, obwód wtórny musi być sprawdzony pod kątem
obecności czynnika chłodniczego;
• czy oznakowanie urządzenia jest widoczne i czytelne. Nieczytelne oznakowania powinny być
poprawione;
• czy rura lub elementy chłodnicze są zainstalowane w miejscu, w którym występuje niskie praw-
dopodobieństwo narażenia na działanie jakiejkolwiek substancji, która może powodować korozję
elementów powłoki chłodniczej, chyba że elementy te są wykonane z materiałów, odpornych na
korozję lub są odpowiednio zabezpieczone przed skorodowaniem.
1.9 Kontrola urządzeń elektrycznych
Naprawa ikonserwacja elementów elektrycznych obejmuje wstępne kontrole bezpieczeństwa iprocedury
kontroli części. Jeśli występuje usterka, która mogłaby zagrozić bezpieczeństwu, do obwodu nie należy
podłączać zasilania elektrycznego, dopóki usterka nie zostanie wzadowalający sposób usunięta. Jeżeli
usterki nie da się usunąć natychmiast, ale konieczne jest kontynuowanie pracy, należy zastosować
odpowiednie rozwiązanie tymczasowe. Należy to zgłosić właścicielowi urządzenia, aby wszystkie strony
zostały poinformowane. Kontrola bezpieczeństwa instalacji obejmuje sprawdzenie:
• czy kondensatory są rozładowane: należy to zrobić wbezpieczny sposób, aby uniknąć możliwości
iskrzenia;
• czy podczas napełniania czynnikiem, odzyskiwania czynnika lub czyszczenia systemu żadne
elementy elektryczne iokablowanie elektryczne nie są odsłonięte;
• czy układ elektryczny urządzenia jest uziemiony.
2. NAPRAWA ZAMKNIĘTYCH (SZCZELNYCH) ELEMENTÓW
2.1
Przed rozpoczęciem naprawy zamkniętych (szczelnych) elementów układu, urządzenie musi zostać
odłączone od źródeł zasilania energią elektryczną. Jeżeli absolutnie konieczne jest podłączenie zasilania
elektrycznego urządzenia podczas serwisowania, to w najbardziej krytycznym punkcie, aby ostrzec o
potencjalnie niebezpiecznej sytuacji, powinien znajdować się czujnik wykrywania nieszczelności systemu
z czynnikiem chłodniczym.
2.2
Szczególną uwagę należy zwrócić na to aby zapewnić, że podczas naprawy elementów elektrycznych
obudowa nie została uszkodzona w sposób, który wpływa na poziom ochrony. Szczególnie chodzi o
uszkodzenie kabli, nadmierną liczbę połączeń, zaciski nie wykonane zgodnie z oryginalną specykacją,
uszkodzenie uszczelek, nieprawidłowy montaż dławików itp. Upewnij się, że urządzenie jest bezpiecznie
zamontowane. Upewnij się, że uszczelki lub materiały uszczelniające nie uległy degradacji, w taki sposób,
że nie spełniają już swojej funkcji. Należy używać tylko części zamiennych zgodnych ze specykacją
producenta.
UWAGA!
Zastosowanie uszczelniacza silikonowego może zmniejszać skuteczność niektórych rodzajów urządzeń
do wykrywania wycieków. Elementy iskrobezpieczne nie muszą być izolowane przed ich obróbką.
3. NAPRAWA ELEMENTÓW ISKROBEZPIECZNYCH
Nie podłączaj do obwodu żadnych źródeł napięcia, bez wcześniejszego upewnienia, że nie przekraczają
dopuszczalnych wartości napięcia i prądu, dozwolonych dla używanego urządzenia. W łatwopalnej
atmosferze można prowadzić prace naprawcze tylko z iskrobezpiecznymi komponentami. Urządzenie
kontrolujące poziom łatwopalnych gazów musi wskazywać warunki pozwalające na prowadzenie
prac. Należy wymieniać komponenty tylko na części określone przez producenta. Inne części mogą
spowodować zapłon czynnika chłodniczego w atmosferze z powodu wycieku.

ELIOPL
7www.eberg.eu
4. OKABLOWANIE
Sprawdź, czy okablowanie nie jest narażone na uszkodzenie poprzez działanie korozji, nadmiernego
nacisku, wibracji, kontaktu z ostrymi krawędziami ani poprzez żadne inne niepożądane działania
zewnętrzne. Kontrola powinna uwzględniać również wpływ starzenia się okablowania oraz ciągłych
wibracji spowodowanych działaniem innych źródeł takich jak kompresory lub wentylatory.
5. WYKRYWANIE ŁATWOPALNYCH CZYNNIKÓW CHŁODNICZYCH
Potencjalne źródło zapłonu, pod żadnym pozorem nie może być wykorzystywane do poszukiwania lub
wykrywania wycieków czynnika chłodniczego. Nie należy używać latarki halogenowej (ani żadnego
innego detektora wykorzystującego otwarty płomień).
6. METODY WYKRYWANIA WYCIEKÓW
Następujące metody wykrywania wycieków uznaje się za dopuszczalne w przypadku systemów
zawierających łatwopalne czynniki chłodnicze. Do wykrycia łatwopalnych czynników chłodniczych należy
używać elektronicznych wykrywaczy nieszczelności, jednak ich czułość może być niewystarczająca lub
mogą one wymagać ponownej kalibracji (Urządzenia wykrywające należy kalibrować w obszarze wolnym
od czynników chłodniczych). Upewnij się, że wykrywacz nie jest potencjalnym źródłem zapłonu i że
jest odpowiedni dla używanego czynnika chłodniczego. Urządzenia do wykrywania wycieków należy
ustawić na poziomie LFL (lower ammability limit – dolna granica palności) czynnika chłodniczego. Płyny
do wykrywania wycieków nadają się do stosowania z większością czynników chłodniczych, ale należy
unikać stosowania detergentów zawierających chlor, ponieważ chlor może reagować z chłodziwem i
powodować korozję rur. Jeśli podejrzewa się wyciek, wszystkie otwarte płomienie muszą zostać usunięte
/ zgaszone. W przypadku stwierdzenia wycieku czynnika chłodniczego, który wymaga lutowania, cały
czynnik chłodniczy musi zostać odzyskany z układu lub odizolowany (za pomocą zaworów odcinających)
w części systemu oddalonej od miejsca wycieku. Beztlenowy azot (OFN) powinien być przedmuchiwany
przez układ zarówno przed jak i podczas procesu lutowania.
7. USUWANIE I ODZYSKIWANIE CZYNNIKA CHŁODNICZEGO
Podczas rozszczelnienia obwodu czynnika chłodniczego w celu dokonania napraw - lub w jakimkolwiek
innym celu - należy zastosować standardowe procedury związane z bezpieczeństwem. Ważne jest jednak
przestrzeganie najlepszych praktyk, biorąc pod uwagę łatwopalność czynnika chłodniczego. Należy
przestrzegać następującej procedury:
• usunąć czynnik chłodniczy,
• przedmuchać obwód gazem obojętnym,
• ewakuować,
• ponownie przedmuchać obwód gazem obojętnym,
• otworzyć (rozszczelnić) obwód przez cięcie lub lutowanie.
Ładunek czynnika chłodniczego należy odzyskać do odpowiednich butli służących do odzysku. System
należy przepłukać (przeczyścić) przy pomocy OFN (oxigen free nitrogen – beztlenowy azot), aby
zapewnić bezpieczeństwo urządzenia. Ten proces może wymagać kilkakrotnego powtórzenia. Do tego
celu nie należy używać sprężonego powietrza ani tlenu. Aby przepłukać (wyczyścić) system z czynnika
chłodniczego należy wypełnić próżnię, powstałą po odzyskaniu czynnika, beztlenowym azotem (OFN) i
kontynuować napełnianie aż do osiągnięcia ciśnienia roboczego, a następnie odprowadzić do atmosfery
aby umożliwić pracę. Proces ten powtarza się, dopóki w układzie nie będzie czynnika chłodniczego. Po
ostatnim napełnieniu beztlenowym azotem (OFN), system powinien być odpowietrzony, aby umożliwić
pracę. Ta operacja jest absolutnie niezbędna, jeśli planowane jest lutowanie przewodów (rurek) systemu.
Upewnij się, że wylot pompy próżniowej nie znajduje się w pobliżu źródeł zapłonu (ognia) i że zapewniona
jest wentylacja.

ELIO PL
8
www.eberg.eu
8. PROCEDURY ZWIĄZANE Z NAPEŁNIANIEM CZYNNIKIEM CHŁODNICZYM
Oprócz standardowych procedur napełniania, należy przestrzegać następujących zasad:
• upewnij się, że urządzenie do napełniania nie jest zanieczyszczone innymi czynnikami chłodniczymi,
• węże lub przewody powinny być tak krótkie, jak to możliwe, aby zminimalizować ilość zawartego w
nich czynnika chłodniczego,
• butle powinny być utrzymywane w pozycji pionowej,
• przed napełnieniem układu czynnikiem chłodniczym należy upewnić się, że system chłodzenia jest
uziemiony,
• oznacz etykietę systemu po zakończeniu napełniania (jeśli wcześniej nie został oznaczony),
• należy zachować szczególną ostrożność, aby nie przepełniać układu chłodniczego.
Przed ponownym napełnieniem systemu należy przeprowadzić próbę ciśnieniową (próbę szczelności)
przy pomocy beztlenowego azotu (OFN). Po zakończeniu napełniania należy przeprowadzić kontrolę
szczelności układu, ale przed ponownym uruchomieniem urządzenia. Powyższa kontrola szczelności
układu powinna zostać przeprowadzona zaraz po zakończeniu, przed opuszczeniem obszaru pracy.
9. WYCOFANIE Z EKSPLOATACJI
Przed wykonaniem tej procedury ważne jest, aby technik był całkowicie zaznajomiony z urządzeniem i
wszystkimi szczegółami. Zaleca się dobrą praktykę, aby wszystkie czynniki chłodnicze zostały odzyskane
w bezpieczny sposób. Przed wykonaniem zadania należy pobrać próbkę oleju i czynnika chłodniczego
w przypadku, gdy konieczna jest analiza wtórnego wykorzystania odzyskanego czynnika chłodniczego.
Ważne jest, aby zasilanie elektryczne było dostępne przed rozpoczęciem poniższych czynności.
a. Zapoznaj się z wyposażeniem i jego działaniem.
b. Odizoluj system elektrycznie.
c. Przed przystąpieniem do procedury należy się upewnić, że:
• W razie potrzeby dostępny jest sprzęt do obsługi mechanicznej do przenoszenia butli z czynnikiem
chłodniczym,
• cały sprzęt ochrony osobistej jest dostępny i używany prawidłowo,
• proces odzyskiwania jest zawsze nadzorowany przez kompetentną osobę,
• urządzenia do odzyskiwania i butle spełniają wymagania odpowiednich norm.
d. Opróżnij układ chłodniczy, jeśli to możliwe.
e. Jeśli nie jest możliwe uzyskanie całkowitego opróżnienia, należy wykonać kolektor, aby czynnik
chłodniczy mógł zostać usunięty z różnych części systemu.
f. Upewnij się, że butla znajduje się na wadze przed rozpoczęciem odzyskiwania.
g. Uruchom maszynę do odzyskiwania i działaj zgodnie z instrukcjami producenta.
h. Nie przepełniaj butli. (Nie więcej niż 80% objętościowego ładunku cieczy).
i. Nie przekraczaj maksymalnego ciśnienia roboczego cylindra, nawet chwilowo.
j. Po prawidłowym napełnieniu cylindrów i zakończeniu procesu upewnij się, że butle i sprzęt są
natychmiast usuwane z miejsca opróżniania, a wszystkie zawory odcinające na urządzeniu są zamknięte.
k. Odzyskanego czynnika chłodniczego nie należy używać do napełniania innego systemu chłodniczego,
chyba że został on wyczyszczony i sprawdzony.
10. OZNAKOWANIE
Urządzenie musi zawierać informację, że zostało ono wycofane z eksploatacji i opróżnione z czynnika
chłodniczego. Na etykiecie powinna znajdować się data oraz podpis. Upewnij się, że na urządzeniu
znajdują się nalepki informujące, że urządzenie zawiera łatwopalny czynnik chłodniczy.
11. ODZYSKIWANIE CZYNNIKA CHŁODNICZEGO
Podczas usuwania czynnika chłodniczego z układu, w celu konserwacji lub likwidacji, zaleca się, aby
wszystkie czynniki chłodnicze były bezpiecznie usunięte. Przy przenoszeniu czynnika chłodniczego do

ELIOPL
9www.eberg.eu
cylindrów należy stosować tylko odpowiednie butle do odzyskiwania czynnika chłodniczego. Upewnij
się, że dostępna jest odpowiednia liczba butli do przechowywania całkowitego ładunku układu. Upewnij
się, że wszystkie stosowane butle są przeznaczone do odzyskiwanego tego czynnika chłodniczego i
oznaczone, że są przeznaczone dla tego czynnika chłodniczego (tj. specjalne cylindry do odzyskiwania
czynnika chłodniczego). Butle powinny być wyposażone w ciśnieniowy zawór bezpieczeństwa i
powiązany zawór odcinający będący w dobrym stanie technicznym. Puste butle, jeśli to możliwe, powinny
zostać schłodzone przed rozpoczęciem odzysku. Sprzęt do odzysku powinien być w dobrym stanie, oraz
powinien zawierać zestaw instrukcji dotyczących niezbędnego dodatkowego, dostępnego sprzętu i
powinien być odpowiedni do odzyskiwania łatwopalnych czynników chłodniczych. Ponadto dostępny
powinien być zestaw skalibrowanych wag w dobrym stanie technicznym. Węże powinny być wyposażone
w system uniemożliwiający wyciek podczas rozłączania i powinny być w dobrym stanie technicznym.
Przed użyciem maszyny odzyskującej należy sprawdzić, czy jest w dobrym stanie technicznym, została
prawidłowo konserwowana i czy wszystkie powiązane elementy elektryczne są uszczelnione, aby
zapobiec zapłonowi w przypadku uwolnienia czynnika chłodniczego. W razie wątpliwości skonsultuj
się z producentem. Odzyskany czynnik chłodniczy powinien zostać zwrócony dostawcy czynnika
chłodniczego we właściwych butlach odzysku, a odpowiednia informacja dotycząca przekazania odpadów
musi być sporządzona. Nie mieszać czynników chłodniczych w jednostkach odzysku, a zwłaszcza w
butlach odzysku. Jeśli olej sprężarki ma zostać usunięty, należy upewnić się, że został opróżniony do
akceptowalnego poziomu, aby upewnić się, że łatwopalny czynnik chłodniczy nie pozostaje w środku
smarnym (oleju). Proces opróżnienia powinien zostać przeprowadzony przed przekazaniem sprężarki
dostawcy. W celu przyspieszenia tego procesu można zastosować tylko ogrzewanie elektryczne korpusu
sprężarki. Spuszczanie oleju ze sprężarki powinno być wykonane w bezpieczny sposób.
KOMPETENCJE PERSONELU SERWISOWEGO
Informacje ogólne
W przypadku pracy z urządzeniami zawierającymi łatwopalne czynniki chłodnicze wymagane jest
specjalne szkolenie uzupełniające do zwykłych procedur prowadzenia prac naprawczych urządzeń
chłodniczych. W wielu krajach szkolenie to jest prowadzone przez krajowe organizacje szkoleniowe, które
są akredytowane do szkolenia w ramach odpowiednich krajowych standardów kompetencji, które mogą
być określone w przepisach. Zdobyta kompetencje powinny być udokumentowane certykatem.
Szkolenie
Szkolenie powinno obejmować następujące elementy:
• Informacje o potencjale wybuchowym łatwopalnych czynników chłodniczych, aby wykazać,
że czynniki łatwopalne mogą być niebezpieczne podczas obchodzenia się z nimi z nienależytą
ostrożnością.
• Informacje o potencjalnych źródłach zapłonu, zwłaszcza tych, które nie są oczywiste, takich jak
zapalniczki, przełączniki światła, odkurzacze, grzejniki elektryczne.
• Informacje na temat różnych aspektów bezpieczeństwa:
- Bez wentylacji. Bezpieczeństwo urządzenia nie zależy od wentylacji obudowy. Wyłączenie urządzenia
lub otwarcie obudowy nie ma znaczącego wpływu na bezpieczeństwo. Niemniej jednak możliwe jest,
że wyciekający czynnik chłodniczy może gromadzić się wewnątrz obudowy, a po otwarciu obudowy
uwolniona zostanie łatwopalna atmosfera.
- Wentylowana obudowa. Bezpieczeństwo urządzenia zależy od wentylacji obudowy. Wyłączenie
urządzenia lub otwarcie obudowy ma znaczący wpływ na bezpieczeństwo. Należy wcześniej zadbać o
wystarczającą wentylację.
- Pomieszczenie wentylowane. Bezpieczeństwo urządzenia zależy od wentylacji pomieszczenia.
Wyłączenie urządzenia lub otwarcie obudowy nie ma znaczącego wpływu na bezpieczeństwo. Nie należy
wyłączać (zamykać/ograniczać) wentylacji pomieszczenia podczas procedur naprawczych.
• Informacje na temat zastosowanych sposobów uszczelnienia elementów hermetycznych oraz

ELIO PL
10
www.eberg.eu
obudów zgodnie z IEC 60079-15: 2010.
• Informacje o prawidłowych procedurach pracy podczas:
a) Uruchomienia
• Upewnij się, że powierzchnia pomieszczenia, w którym znajduje się urządzenie jest odpowiednia
dla ilości czynnika chłodniczego oraz że system wentylacji w tym pomieszczeniu działa prawidłowo.
• Podłącz rury i przeprowadź test szczelności przed napełnieniem czynnikiem chłodniczym.
• Przed uruchomieniem urządzenia sprawdź wyposażenie związane z bezpieczeństwem w miejscu
pracy.
b) Konserwacji
• Urządzenia przenośne powinny być naprawiane na zewnątrz lub w warsztacie specjalnie
przystosowanym do serwisowania jednostek z łatwopalnymi czynnikami chłodniczymi.
• Należy bezwzględnie zapewnić odpowiednią i sprawną wentylację w miejscu naprawy. • Należy
pamiętać, że nieprawidłowe działanie urządzenia może być spowodowane utratą czynnika
chłodniczego i że możliwy jest wyciek czynnika chłodniczego.
• Rozładuj kondensatory w sposób, który nie spowoduje iskrzenia. Standardowa procedura zwarcia
zacisków kondensatora zwykle powoduje iskrzenie.
• Dokładnie i szczelnie zamknij obudowy hermetyczne. Jeśli uszczelki są zużyte, wymień je.
• Przed uruchomieniem urządzenia sprawdź wyposażenie związane z bezpieczeństwem w miejscu
pracy.
c) Naprawy
• Urządzenia przenośne powinny być naprawiane na zewnątrz lub w warsztacie specjalnie
przystosowanym do serwisowania jednostek z łatwopalnymi czynnikami chłodniczymi.
• Należy zapewnić odpowiednią i sprawną wentylację w miejscu naprawy.
• Należy pamiętać, że nieprawidłowe działanie urządzenia może być spowodowane utratą czynnika
chłodniczego i że możliwy jest wyciek czynnika chłodniczego.
• Rozładuj kondensatory w sposób, który nie spowoduje iskrzenia.
• Gdy wymagane jest lutowanie, należy wykonać następujące procedury w następującej kolejności:
- Usuń czynnik chłodniczy. Jeśli przepisy krajowe nie wymagają odzysku, wypuścić czynnik chłodniczy
na zewnątrz. Uważaj, aby wypuszczony czynnik chłodniczy nie spowodował żadnego zagrożenia. W razie
wątpliwości jedna osoba powinna strzec gniazdka. Zachowaj szczególną ostrożność, aby wypuszczony
czynnik chłodniczy nie dostał się z powrotem do pomieszczenia.
- Opróżnij obwód czynnika chłodniczego.
- Należy przepłukać obwód czynnika chłodniczego azotem przez 5 min.
- Opróżnij obwód czynnika chłodniczego ponownie.
- Usunąć części, które mają być wymienione, przez cięcie, nie za pomocą płomienia. - Przed lutowaniem
oraz podczas lutowania oczyść miejsce lutowania azotem.
- Przed ponownym napełnieniem czynnikiem chłodniczym należy przeprowadzić test szczelności.
- Dokładnie i szczelnie zamknij obudowy hermetyczne. Jeśli uszczelki są zużyte, wymień je.
- Przed uruchomieniem sprawdź wyposażenie związane z bezpieczeństwem w miejscu pracy.
d) Wycofania z eksploatacji
• Jeśli wycofanie urządzenia z eksploatacji wpływa na bezpieczeństwo, ładunek czynnika chłodniczego
należy usunąć przed wycofaniem z eksploatacji.
• Należy zapewnić odpowiednią i sprawną wentylację w miejscu w którym znajduje się urządzenie.
• Należy pamiętać, że nieprawidłowe działanie urządzenia może być spowodowane utratą czynnika
chłodniczego i że możliwy jest wyciek czynnika chłodniczego.
• Rozładuj kondensatory w sposób, który nie spowoduje iskrzenia.
• Usuń czynnik chłodniczy. Jeśli przepisy krajowe nie wymagają odzysku, wypuścić czynnik chłodniczy
na zewnątrz. Uważaj, aby wypuszczony czynnik chłodniczy nie spowodował żadnego zagrożenia.
W razie wątpliwości jedna osoba powinna strzec gniazdka. Zachowaj szczególną ostrożność, aby
wypuszczony czynnik chłodniczy nie dostał się z powrotem do pomieszczenia.
• Opróżnij obwód czynnika chłodniczego.

ELIOPL
11 www.eberg.eu
• Należy przepłukać obwód czynnika chłodniczego azotem przez 5 min.
• Opróżnij obwód czynnika chłodniczego ponownie.
• Wyłącz sprężarkę i spuść olej.
e) Utylizacji
• Zapewnić wystarczającą wentylację w miejscu pracy.
• Usuń czynnik chłodniczy. Jeśli przepisy krajowe nie wymagają odzysku, wypuścić czynnik
chłodniczy na zewnątrz. Należy uważać, aby spuszczony czynnik chłodniczy nie spowodował
żadnego zagrożenia. W razie wątpliwości jedna osoba powinna pilnować gniazdka. Należy
zachować szczególną ostrożność, aby spuszczony czynnik chłodniczy nie przedostał się z powrotem
do budynku.
• Opróżnij obwód czynnika chłodniczego.
• Należy przepłukać obwód czynnika chłodniczego azotem przez 5 min.
• Opróżnij obwód czynnika chłodniczego ponownie.
• Wyłącz sprężarkę i spuść olej.
Transport, znakowanie i przechowywanie urządzeń wykorzystujących łatwopalne czynniki chłod-
nicze
Transport urządzeń zawierających łatwopalne czynniki chłodnicze
Należy zwrócić uwagę na fakt, że mogą istnieć dodatkowe przepisy dotyczące transportu w odniesieniu
do urządzeń zawierających łatwopalny gaz. Maksymalna liczba urządzeń lub konguracja urządzenia,
które mogą być transportowane razem, są określone w obowiązujących przepisach transportowych.
Znakowanie
Lokalne (krajowe) przepisy określają sposób oznakowania miejsca pracy w którym znajdują się i w którym
poddaje się naprawie lub konserwacji urządzenia zawierające łatwopalne czynniki chłodnicze. Przepisy
te określają minimalne wymagania co do oznakowania dotyczącego bezpieczeństwa w miejscu pracy.
Wszystkie wymagane znaki muszą się znajdować w miejscu pracy, a pracodawcy powinni zapewnić,
aby ich pracownicy otrzymali odpowiednie instrukcje i przeszkolenie w zakresie znaczenia tych znaków
bezpieczeństwa oraz działań, które należy podjąć w związku z tymi znakami. Skuteczność znaków nie
może być zmniejszona przez umieszczenie zbyt wielu znaków w tym samym miejscu. Wszelkie użyte
piktogramy powinny być tak proste, jak to możliwe i zawierać tylko niezbędne szczegóły.
Utylizacja sprzętu zawierającego łatwopalnych czynników chłodniczych
Sprawdź przepisy krajowe.
Przechowywanie sprzętu / urządzeń
Przechowywanie sprzętu powinno odbywać się zgodnie z instrukcjami producenta.
Przechowywanie zapakowanego (niesprzedanego) sprzętu
Opakowania zewnętrzne urządzenia powinno być tak zaprojektowane, aby mechaniczne uszkodzenie
opakowania nie spowodowało uszkodzenia wewnętrznych elementów urządzenia, szczególnie układu
zawierającego czynnik chłodniczy i aby w konsekwencji opakowanie zewnętrzne zapobiegło wyciekowi
czynnika chłodniczego. Maksymalna liczba urządzeń lub konguracja urządzenia, które mogą być
transportowane razem, są określone w obowiązujących przepisach transportowych.
PODŁĄCZENIE ELEKTRYCZNE
Przed podłączeniem urządzenia do gniazdka sieciowego należy sprawdzić czy:
• Zasilanie sieciowe odpowiada wartości podanej na tabliczce znamionowej z tyłu urządzenia;
• Gniazdo zasilania i obwód elektryczny są odpowiednie dla urządzenia;
• Gniazdo sieciowe pasuje do wtyczki. Jeżeli tak nie jest, należy wymienić wtyczkę;
• Gniazdo sieciowe jest odpowiednio uziemione.
Nieprzestrzeganie instrukcji bezpieczeństwa zwalnia producenta z wszelkiej odpowiedzialności.

ELIO PL
12
www.eberg.eu
OPIS
1. Panel sterowania
2. Uchwyty (po obu stronach urządzenia)
3. Kółka
4. Deektor (służy do zmiany kierunku wylotu
powietrza)
5. Wyświetlacz
6. Odbiornik zdalnego sterowania
7. Kratka wlotu powietrza
8. Kratka wylotu powietrza
9. Kratka wlotu powietrza
10. Przewód zasilający
11. Uchwyt na przewód zasilający
12. Środkowy odpływ skraplacza (odpływ wody)
13. Dolny odpływ skraplacza (odpływ wody)
AKCESORIA
Części Nazwa części Ilość
Kanał wyrzutowy
Łącznik kanału
Panel wyrzutowy
1
Zestaw połączeniowy do okna przesuwnego 1
Pilot
Bateria
1

ELIOPL
13 www.eberg.eu
Rura do odprowadzania skroplin 1
Uwaga: Wszystkie ilustracje zawarte winstrukcji mają wyłącznie charakter objaśniający. Twoje urządzenie
może się nieznacznie różnić.
INSTALACJA
GORĄCE POWIETRZE WYRZUTOWE
Wtrybie chłodzenia urządzenie należy ustawić wpobliżu okna
lub otworu ściennego, aby można było odprowadzać ciepłe
powietrze wylotowe na zewnątrz.
Postaw urządzenie na płaskiej podłodze. Upewnij się, że wokół
urządzenia jest co najmniej 45 cm wolnej przestrzeni iznajduje
się wpobliżu źródła zasilania zjednym gniazdem.
1. Przedłuż dowolną stronę kanału (Rys. 1) iwkręć łącznik
(wlot) kanału wyrzutowego (Rys.2).
2. Wydłuż drugą stronę węża iprzykręć go do panelu
wyrzutowego (wylot) (Rys.3).
3. Zamontuj kanał poprzez łącznik (wlot) do urządzenia
(Rys. 4).
4. Zamontuj panel wyrzutowy (wylot) do zestawu
podłączeniowego do okien przesuwanych (Rys. 5 i6) lub
uszczelki okiennej - EBERG CLIMALOCK.
Zestaw suwaków do okien został zaprojektowany tak, aby pasował do większości standardowych okien
przesuwnych w pionie i poziomie, ale może być konieczne zmodykowanie procedur instalacji dla
niektórych typów okien. Zestaw suwaków do okien można przymocować za pomocą śrub.
UWAGA: Jeżeli otwór okna jest mniejszy niż minimalna długość zestawu suwaków, należy obciąć koniec
bez zacisku wtaki sposób, aby suwak zmieścił się wotworze okna. Nigdy nie wycinaj otworów wzestawie
suwaków do okien.

ELIO PL
14
www.eberg.eu
ZESTAW PODŁĄCZENIOWY DO OKNA PRZESUWNEGO
1. Części:
A) Panel
B) Panel zjednym otworem
C) Śruby do zablokowania zestawu okiennego
2. Montaż:
Przesuń panel B do panelu Ado rozmiaru szerokości okna. Rozmiary okien są różne. Podczas wymiarowania
szerokości okna należy upewnić się, że zestaw do montażu okien jest wolny od luk.
3.Zablokuj śruby w otworach odpowiadających szerokości, jakiej wymaga Twoje okno, tak aby po
zainstalowaniu nie występowały żadne szczeliny.
LOKALIZACJA USTAWIENIE
• Urządzenie należy umieścić na stabilnym podłożu, aby zminimalizować hałas iwibracje. Podłoże
powinno być równe iwystarczająco mocne, aby utrzymać urządzenie.
• Urządzenie ma kółka ułatwiające przemieszczanie. Urządzenie powinno być transportowane tylko
po gładkich, płaskich powierzchniach. Zachowaj ostrożność podczas transportowania urządzenia po

ELIOPL
15 www.eberg.eu
dywanach. Zachowaj ostrożność podczas transportowania urządzenia po podłogach drewnianych,
aby nie uległy zniszczeniu.
• Urządzenie należy umieścić wzasięgu odpowiednio uziemionego gniazdka.
• Nie umieszczaj żadnych przeszkód wokół wlotu lub wylotu powietrza urządzenia.
• Pozostaw co najmniej 45 cm wolnej przestrzeni od ściany, aby zapewnić wydajne działanie
urządzenia.
• Kanał wyrzutowy (wąż) można rozciągnąć, ale najlepiej ograniczyć długość do niezbędnego
minimum. Upewnij się, że wąż nie ma ostrych zagięć ani załamań.
OPIS PANELU STEROWANIA

ELIO PL
16
www.eberg.eu
1. Programowanie czasu pracy
2. Ustawienie prędkości wentylatora
3. Przycisk zmniejszenia wartości
4. Wyświetlacz
5. Przycisk zwiększenia wartości
6. Wybór trybu pracy
7. Włącz/ wyłącz
A. Wybrany tryb pracy: chłodzenie, wentylacja,
osuszanie
B. Wybrana prędkość wentylatora: wysoka, niska,
automatyczna
C. Tryb nocny
D. Programowanie czasu pracy
E. Funkcja Wi-Fi
OPIS EKRANU WYŚWIETLACZA
1. Tryb chłodzenia
2. Tryb osuszania
3. Prędkość wentylatora
4. Wyświetlacz cyfrowy
5. Jednostka temperatury- °C
6. Jednostka temperatury- °F
7. Tryb wentylacji
Uwaga: Gdy urządzenie jest włączone, ana wyświetlaczu pojawił się symbol„CF” to oznacza, że włączona
jest funkcja Wi-Fi. Gdy jednostka jest połączona zurządzeniem mobilnym świeci się kontrolka Wi-Fi.
Uwaga: Aby aktywować funkcję Wi-Fi należy nacisnąć wtym samym czasie iprzytrzymać przez 5 sekund
przyciski i oraz postępować zgodnie zinstrukcją połączenia zWi-Fi.
Włączanie urządzenia
Podłącz wtyczkę do gniazdka sieciowego, urządzenie włączy się w trybie czuwania. Naciśnij przycisk
, aby włączyć urządzenie. Zostanie włączona ostatnia funkcja aktywna przed wyłączeniem urządzenia.
Tryb chłodzenia
Tryb ten jest idealny na upały, gdy konieczne jest ochłodzenie iosuszenie pomieszczenia.
Aby ustawić ten tryb poprawnie:
• Naciśnij kilkukrotnie przycisk , do czasu aż pojawi się symbol .
• Wybierz żądaną temperaturę w zakresie 18-32 °C (64-90 °F) naciskając przycisk lub do
momentu wyświetlenia się na ekranie docelowej wartości.

ELIOPL
17 www.eberg.eu
• Wybierz odpowiednią prędkość wentylatora, naciskając przycisk . Dostępne prędkości
wentylatora: wysoka, niska, automatyczna.
Temperatura wpomieszczeniu wokresie letnim powinna wynosić od 24°C do 27°C (od 75°F do 81°F).
Zaleca się jednak, aby nie ustawiać temperatury w pomieszczeniu znacznie niższej niż temperatura
zewnętrzna. Różnica prędkości obrotowej wentylatora jest zauważalna, gdy uruchomiony jest tryb
wentylacji, natomiast może nie być zauważalna wtrybie chłodzenia.
Tryb wentylacji
Wtrybie wentylacji kanał wyrzutowy powietrza nie musi być podłączony.
Aby ustawić ten tryb poprawnie:
• Naciśnij kilkukrotnie przycisk , do czasu aż na ekranie wyświetlacza pojawi się symbol .
• Wybierz odpowiednią prędkość wentylatora, naciskając przycisk .
Dostępne prędkości wentylatora: wysoka, niska.
- prędkość wysoka - prędkość niska
Ekran panelu sterowania Ekran wyświetlacza
Tryb osuszania
Przeznaczony do zmniejszania wilgotności wpomieszczeniu, szczególnie wwilgotnych pomieszczeniach
oraz wokresach deszczowych.
Aby ustawić ten tryb poprawnie:
• Naciśnij kilkukrotnie przycisk , do czasu aż na wyświetlaczu pojawi się symbol .
• Wtym trybie prędkość wentylatora ustawiana jest automatycznie inie można jej regulować ręcznie.
Tryb inteligentny
Urządzenie wybiera automatycznie czy pracuje wtrybie chłodzenia czy wentylacji.
Aby ustawić ten tryb poprawnie:
• Naciśnij kilkukrotnie przycisk , do czasu aż na wyświetlaczu pojawi się:

ELIO PL
18
www.eberg.eu
• Wybierz odpowiednią prędkość wentylatora, naciskając przycisk .
Dostępne prędkości wentylatora: wysoka, niska, automatyczna.
Urządzenie pracuje w trybie wentylacji gdy temperatura w pomieszczeniu jest poniżej 23°C (73°F),
natomiast wtrybie chłodzenia gdy temperatura wpomieszczeniu jest powyżej 23°C (73°F).
Programowanie czasu pracy
Funkcja ta służy do opóźnienia uruchomienia lub wyłączenia urządzenia, co pozwala uniknąć marnowania
energii elektrycznej poprzez optymalizację okresów pracy.
a) ustawienie opóźnienia uruchomienia:
• Włącz urządzenie, ustaw odpowiedni tryb pracy np. tryb osuszania, wysoką prędkość wentylatora.
Wyłącz urządzenie.
• Naciśnij przycisk , wyświetlacz zacznie mrugać. Wtym czasie naciśnij przycisk „ ” lub „ ”
aby zaprogramować czas opóźnienia włączenia urządzenia wzakresie 0,5-24 godzin.
• Po 5 sekundach funkcja zostanie aktywowana, zapali się odpowiednia dioda na panelu sterowania.
• Naciśnij ponownie przycisk aby wyłączyć funkcję programowania czasu pracy.
b) ustawienie opóźnienia wyłączenia:
• Gdy urządzenie jest włączone naciśnij przycisk , wyświetlacz zacznie mrugać. W tym
czasie naciśnij przycisk „ ” lub „ ” aby zaprogramować czas opóźnienia wyłączenia urządzenia
wzakresie 0,5-24 godzin.
• Po 5 sekundach funkcja zostanie aktywowana, zapali się odpowiednia dioda na panelu sterowania.
• Naciśnij ponownie przycisk aby wyłączyć funkcję programowania czasu pracy.
Zmiana jednostki temperatury
Gdy urządzenie jest włączone, naciśnij wtym samym czasie, przez 3 sekundy przyciski „ ”i„ ” aby
zmienić jednostkę temperatury.
Autodiagnostyka
Urządzenie posiada system samodiagnozy, który identykuje ewentualne usterki. Komunikaty obłędach
są wyświetlane na wyświetlaczu urządzenia.
Komunikat Co należy zrobić
AWARIA SONDY
(uszkodzenie czujnika)
Należy skontaktować się zserwisem producenta.
PEŁNY ZBIORNIK
(zbiornik jest pełny)
Należy opróżnić zbiornik ipostępować zgodnie
zrozdziałem„ Zakończenie sezonu”.

ELIOPL
19 www.eberg.eu
INSTRUKCJA PILOTA
Tryb chłodzenia
Tryb osuszania
Tryb wentylacji
Tryb inteligentny
Funkcja Wi-Fi
Wyświetlacz cyfrowy
Jednostka temperatury oC lub oF
Oscylacja pionowa
Prędkość wentylatora
Prędkość automatyczna
Blokada rodzicielska
Zaprogramowany czas włączenia urządzenia
Zaprogramowany czas wyłączenia urządzenia
Funkcja SLEEP
Funkcja TURBO
Przyciski na pilocie
Włącz/wyłącz
Przycisk zwiększenia wartości
Symbole na wyświetlaczu

ELIO PL
20
www.eberg.eu
Przycisk zmniejszenia wartości
Programowanie czasu pracy
Zmiana jednostki temperatury
Funkcja TURBO
Wybór trybu pracy
Funkcja oscylacji
Funkcja SLEEP
Wybór prędkości wentylatora
• Skieruj pilota wkierunku urządzenia.
• Pilot zdalnego sterowania nie może znajdować się dalej niż 7 metrów od urządzenia (bez przeszkód
między pilotem aurządzeniem)
• Należy obchodzić się znajwyższą ostrożnością przy korzystaniu zpilota. Nie wolno nim rzucać, nie
należy go wystawiać na bezpośrednie działanie promieni słonecznych lub źródeł ciepła. Jeśli pilot
nie działa, spróbuj wyjąć baterie iwłożyć je ponownie do pilota.
Wymiana baterii
Aby wymienić baterię wykonaj poniższe czynności:
1. Zdejmij pokrywę baterii.
2. Włóż dwie baterie„AAA”1,5 V we właściwej pozycji.
3. Zainstaluj pokrywę baterii wpilocie.
Uwaga:
• W przypadku wymiany lub utylizacji pilota należy wyjąć i zutylizować baterie zgodnie
zobowiązującymi przepisami, ponieważ są one szkodliwe dla środowiska.
• Nie wolno mieszać starych inowych baterii, alkalicznych ze standardowymi (węglowo-cynkowymi)
oraz zakumulatorami (niklowo-kadmowymi).
• Nie wolno spalać baterii. Mogą one eksplodować lub wyciekać.
