FULL-MOTION LED TV WALL MOUNT
INSTRUCTION MANUAL
WIELOKIERUNKOWY UCHWYT NA
TELEWIZOR LED
INSTRUKCJA OBSŁUGI
ALLSEITIG SCHWENKBARE
WANDHALTERUNG FÜR LED TV
BEDIENUNGSANLEITUNG
SUPORT DE PERETE PENTRU TELEVIZOR
CU LED CU MIȘCARE COMPLETĂ
INSTRUCȚIUNI DE UTILIZARE
VŠESMĚROVÝ DRŽÁK LED TV
NÁVOD KOBSLUZE VŠESMEROVÝ DRŽIAK LED TV NÁVOD NA OBSLUHU
TÄIELIKULT LIIKUVA LED-TELERI
SEINAKINNITUS
KASUTUSJUHEND
VEČSMERNI TV LED NOSILEC
NAVODILA
VIŠESMJERNI DRŽAČ ZA LED TELEVIZOR
UPUTE ZA UPORABU VIŠESMERNI DRŽAČ ZA LED TELEVIZOR UPUTSTVO ZA UPOTREBU
PILNKUSTĪBAS LED TV SIENAS KRONŠTEINS
ROKASGRĀMATA
ΒΑΣΗ ΤΟΙΧΟΥ ΓΙΑ ΤΗΛΕΟΡΑΣΗ LED ΜΕ
ΔΥΝΑΤΟΤΗΤΑ ΠΛΗΡΟΥΣ ΚΙΝΗΣΗΣ
ΕΓΧΕΙΡΙΔΙΟ ΟΔΗΓΙΩΝ
PILNO APSISUKIMO LED TV SIENINIS
MONTAVIMO ĮTAISAS
INSTRUKCIJŲ VADOVAS
РУХЛИВЕ НАСТІННЕ КРІПЛЕННЯ ДЛЯ
LED ТЕЛЕВІЗОРУ
ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ
TÖBB IRÁNYBA BEÁLLÍTHATÓ LED TV
TARTÓ
HASZNÁLATI ÚTMUTATÓ

English English
3
FULLMOTION LED TV WALL MOUNT
SAFETY INSTRUCTIONS
Read carefully and save for future use!
Please refer to a qualied professional to install the wall mount properly.
Prior to the wall mount installation, check the contents of the assembly
set and inform your vendor in case you discover any components are
missing or are defective. Do not use defective components!! Use the
wall mount solely for the purpose intended by the manufacturer. Make
sure the wall is capable of supporting (especially in terms of weight) the
wall mount prior to installing. Also make sure no power, water, gas or
other lines are located behind the wall in the installation area. Keep the
specied distance between the TV and wall (depends on the TV model).
Install the wall mount to a safe location, which does not present a risk to
anyone. Once the wall mount and at screen TV are mounted, ensure that
the stability and safety are sucient. This inspection shall be repeated on
a regular basis, every 2 months.
The equipment is intended to be installed on wooden crossbars or solid
concrete walls. Prior to the installation, make sure the assembly surface
has he necessary loading capacity to carry the total weight of the TV and
mount. Never exceed the maximum capacity of the holder 30 kg including
cables.
This product is designed for household use only. Using the product
outdoors can result in product failure or injury.
The manufacturer is not liable for damages to the equipment and health
caused by improper installation of the wall mount.
1. Read all instructions and make sure you understand them prior to
the installation. If you are not sure about any part of the installation
process, contact a professional technician for support.
2. The wall or surface on which the mount will be anchored to shall
be capable of carrying the entire weight of the wall mount and TV.
Reinforcement will be required otherwise.
3. The installation requires the cooperation of at least two people and the
use of a mechanical security mechanism and suitable tools. Otherwise
it could result in damage to property or serious injury or fatal injury.
FULL-MOTION LED TV WALL MOUNT
English

English English
4
4. Follow all instructions and recommendations concerning adequate
ventilation and selecting a suitable location for anchoring the TV. See
the your TV user's manual for more information.
5. The product contains smaller pieces, which upon being inhaled or
swallowed can lead to choking. Keep these pieces away from children!

English English
5
DESCRIPTION
Assembly set
Wall board Cable organizer
TV adapter panel
Decorative cover
Level
Key
Mounting bracket
A1 A1 A2 A3 A4
B2 B3B1
A2 A3
A4 A5 A6
Identication Unit(s) Description
A1 4 Bolt M4 × 12 mm
4 Bolt M4 × 25 mm
A2 4 Bolt M5 × 12 mm
4 Bolt M5 × 25 mm
A3 4 Bolt M6 × 12 mm
4 Bolt M6 × 25 mm
A4 4 Bolt M8 × 16 mm
4 Bolt M8 × 25 mm
A5 4 Spacer
A6 4 Washer for short bolt
B1 4 Long bolt
B2 4 Dowel
B3 4 Washer for long bolt

English English
6
ASSEMBLY
1A – Concrete wall assembly
Apply the wall board to the wall, align into a level position and use it as a template to mark four holes. Drill four
holes 10.5 mm in diameter and 60 mm deep. Insert four dowels (B2) into the holes and xate the wall board to
the wall using long screws (B1) and washers (B3). Tighten the bolts rmly, but not too much.
Concrete wall
Level (included)

English English
7
1B – Wooden crossbar assembly
Use the wall board as a template. Make sure that it is level, mark four mounting holes into the wooden post.
Drill four holes 4.5 mm in diameter and 60 mm deep. Apply the wall board horizontally and xate to the wall
using four long bolts (B1) and washers (B3). Tighten the bolts rmly, but not too much.
Wooden post
Wooden beam detector (not supplied)
Level (included)

English English
8
2A – Mounting the brackets to the TV with at back
Checktoseehow themounting holesare arrangedon theback side of your television set.Selectthe properbolts
for yourTV. Attach both mounting brackets to theTV with two screws (A1–A4, length 12 mm) and washer (A6).
Tighten the bolts rmly, but not too much.
Selecting a suitable washer
hole (A6) according to the screw
size
Diameter M8 (A4)
M5 and M6 diameter
(A2 + A3)
Diameter M4 (A1)
Warning: If the holes on the back of your TV are too shallow and none of the included screws t into them, use
the appropriate screws of your choice.

English English
9

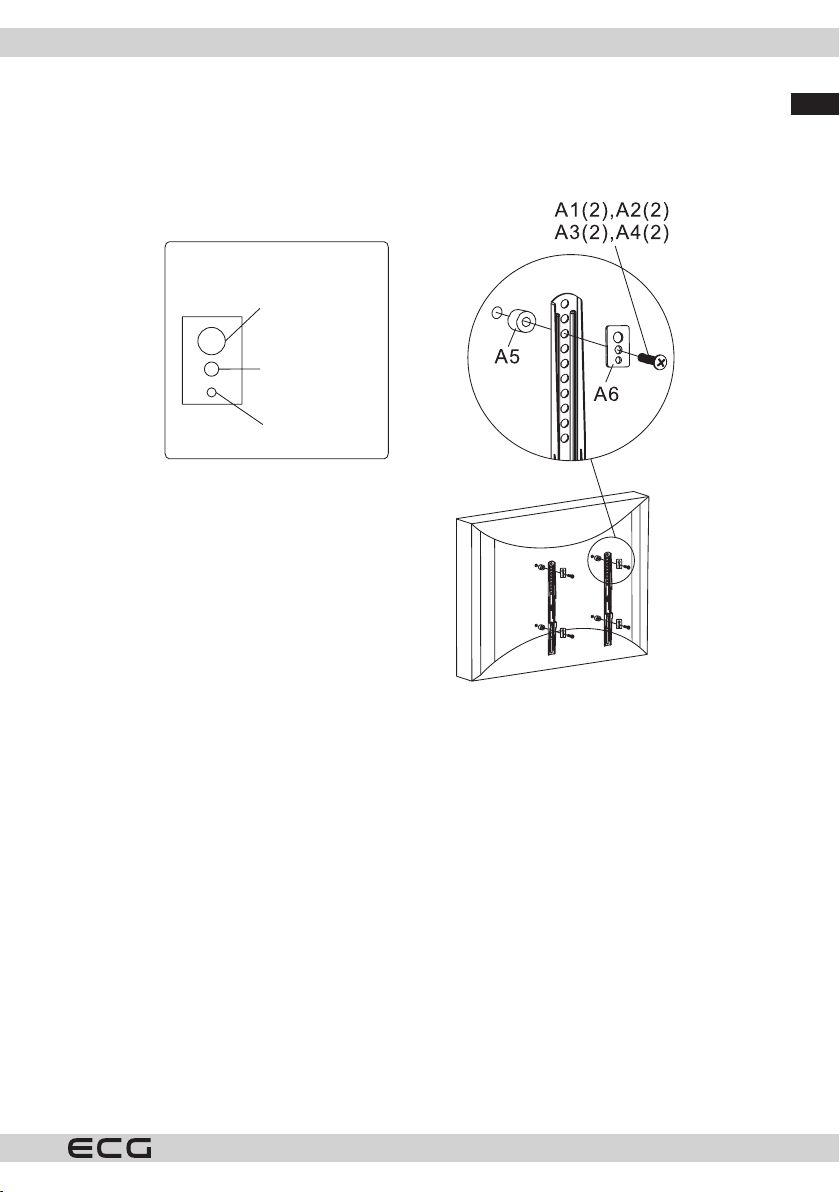

2A – Mounting the brackets to the TV with rounded back
Check to see how the mounting holes are arranged on the back side of your television set.
Select the proper bolts for your TV. Attach both mounting brackets to the TV with two screws
(A1–A4, length 25 mm), spacer (A5) and washer (A6). Tighten the bolts rmly, but not too much.
Selecting a suitable washer
hole (A6) according to the screw
size
Diameter M8 (A4)
M5 and M6 diameter
(A2 + A3)
Diameter M4 (A1)
Warning: If the holes on the back of your TV are too shallow and none of the included screws t into them, use
the appropriate screws of your choice.

English English
10
3 – Installing the brackets to the wall board
Mount the brackets to the wall board so that the adapter ange is placed on the wall board rails. Tighten the
security bolt on the rails on each bracket. Tighten the bolt rmly, but not too much.
Bracket Wall Wall
Wall board
Security bolt

English English
11
4 – Cable xing, tilt angle adjustment and tightening
You can insert the wiring through the cable hole on the wall arm of the bracket. After pulling the cables
through the hole, t the enclosed cable organizer.
Loosen the screws on the wall arm plate to adjust the tilt angle of the TV as shown below. Loosen and tighten
the screws using a Phillips screwdriver and wrench. After adjusting the desired angle, tighten the screws rmly
again, but not with excessive force.
TV
Cables

English English
12
TECHNICAL SPECIFICATIONS
Panel size: 32" to 60"
Maximum TV weight: 30 kg
Compatibility: VESA 400×400
forward/back tilt: -2° to +12°
Distance from the wall: 56–465 mm
USE AND DISPOSAL OF WASTE
Wrapping paper and corrugated paperboard – deliver to scrapyard. Packing foil, PE bags, plastic elements – throw into plastic
recycling containers.
DISPOSAL OF PRODUCTS AT THE END OF LIFETIME
The represented symbol on the product or package means the product shall not be treated as domestic waste.
Hand over the product to the specied location for recycling. Prevent negative impacts on human health and
the environment by properly recycling your product. Recycling contributes to preserving natural resources.
For more information on the recycling of this product, refer to your local authority, domestic waste processing
organization or store, where you purchased the product.
The operating manual is available on internet at www.ecg-electro.eu.
Changes of text and technical parameters are reserved.
08/05

Deutsch Deutsch
13
ALLSEITIG SCHWENKBARE WANDHALTERUNG FÜR LED TV
SICHERHEITSHINWEISE
Bitte aufmerksam lesen undgut aufbewahren!
DamitdieMontage derWandhalterungrichtigdurchgeführt werdenkann,
empfehlen wir einen qualizierten Sachverständigen hinzuzuziehen.
ÜberprüfenSie noch vor der Installation derWandhalterung den Inhalt des
Montagesets. Sollten irgendwelche Teile fehlen oder Mängel aufweisen,
informieren Sie hierüber Ihren Verkäufer. Beschädigte Teile dürfen
nicht benutzt werden!! Benutzen Sie die Wandhalterung ausschließlich
für den seitens des Herstellers bestimmten Verwendungszweck.
Vor der Installation ist es notwendig die Tauglichkeit der Wände zu
überprüfen (vor allem aus Sicht der Tragfähigkeit). Weiter sollten Sie sich
vergewissern, dass sich an der Stelle der geplanten Installation keine
Strom-, Wasser-, Gasleitungen oder sonstige Leitungen benden. Halten
Sie die vorgeschrieben Entfernung zwischen Fernseher und Wand ein
(hängt vom jeweiligen Fernsehtyp ab). Sie sollten die Wandhalterung an
eine sichere Stelle installieren, damit keine Personen gefährdet werden.
Nachdem die Wandhalterung und der Flachbildschirm installiert wurden,
sollten Sie die Stabilität und die Gefahrlosigkeit überprüfen. Die Kontrolle
sollte in regelmäßigen Intervallen alle 2 Monate wiederholt werden.
Die Vorrichtung ist zur Montage an Holztrennwände oder feste
Betonwände bestimmt. Sie sollten sich vor der Installation vergewissern,
dass die Montageäche über eine ausreichendeTragfähigkeit verfügt und
Fernseher sowie Wandhalterung tragen kann. Überschreiten Sie niemals
die maximale Tragfähigkeit der Halterung von 30 kg einschließlich Kabel.
Dieses Produkt ist ausschließlich für den Innengebrauch bestimmt. Falls
Sie das Produkt im Freien verwenden, könnte dieses beschädigt werden
oder es könnte zu einer Verletzung kommen.
Der Hersteller haftet weder für Produkt- noch Personenschaden,
sofern diese auf eine unsachgemäße Installation der Wandhalterung
zurückzuführen sind.
1. Lesen Sie vor der Installation sämtliche Anweisungen durch und
vergewissern Sie sich, dass Sie alles verstanden haben. Falls Sie sich
Allseitig schwenkbare Wandhalterung für LED TV
Deutsch

Deutsch Deutsch
14
bzgl. des Installationsprozesses nicht sicher sind, lassen Sie sich von
einem professionellen Techniker beraten.
2. Die zur Installation bestimmte Wand/Fläche sollte ausreichend
tragfähig sein, um die Halterung und den Fernseher halten zu können.
Anderenfalls ist eine Wandverstärkung erforderlich.
3. Bei der Installation werden mindestens zwei Personen, eine
mechanische Absicherung und geeignete Werkzeuge benötigt.
Anderenfalls könnte es zu einem Vermögensschaden, einer schweren
Verletzung oder einem tödlichen Unglücksfall kommen.
4. Halten Sie sämtliche Anweisungen und Empfehlungen bzgl. einer
entsprechenden Entlüftung und der Auswahl der geeigneten Stelle
für die Befestigung des Fernsehers ein. Für mehrere Informationen s.
Benutzerhandbuch.
5. Das Produkt enthält kleine Teile, die eingeatmet oder verschluckt
werden könnten, sodass Erstickungsgefahr droht. Diese Teile müssen
außer Reichweite von Kindern gehalten werden!

Deutsch Deutsch
15
BESCHREIBUNG
Montageset
Wandplatte Kabelmanagement
Adapterplatte
Dekorative
Abdeckung
Wasserwaage
Schlüssel
Montagekonsole
A1 A1 A2 A3 A4
B2 B3B1
A2 A3
A4 A5 A6
Bezeichnung St. Beschreibung
A1 4 Schraube M4 × 12 mm
4 Schraube M4 × 25 mm
A2 4 Schraube M5 × 12 mm
4 Schraube M5 × 25 mm
A3 4 Schraube M6 × 12 mm
4 Schraube M6 × 25 mm
A4 4 Schraube M8 × 16 mm
4 Schraube M8 × 25 mm
A5 4 Distanzstück
A6 4 Unterlegscheibe für kurze Schraube
B1 4 Lange Schraube
B2 4 Dübel
B3 4 Unterlegscheibe für lange Schraube

Deutsch Deutsch
16
MONTAGE
1A – Montage an eine Betonwand
Legen Sie die Wandplatte an die Wand an, gleichen Sie diese waagerecht aus und benutzen Sie diese als
Schablone, um vier Löcher zu markieren. Bohren Sie vier 60 mm tiefe Löcher mit einem Durchmesser von 10,5
mm. Setzen Sie vier Dübel (B2) in die Löcher ein und befestigen Sie die Wandplatte mit langen Schrauben (B1)
mit Unterlegscheiben (B3) an der Wand. Schrauben fest anziehen, jedoch nicht allzu viel Kraft ausüben.
Betonwand
Wasserwaage
(Bestandteil der
Verpackung)

Deutsch Deutsch
17
1B – Montage an eine Holztrennwand
Verwenden Sie die Wandplatte als Schablone. Vergewissern Sie sich, dass diese waagerecht ist. Markieren Sie
drei Montagelöcher auf der Holzsäule. Bohren Sie vier 60 mm tiefe Löcher mit einem Durchmesser von 4,5
mm. Legen Sie die Wandplatte waagerecht an und befestigen Sie diese mit vier lange Schrauben (B1) und
Unterlegscheiben (B3) an der Wand. Schrauben fest anziehen, jedoch nicht allzu viel Kraft ausüben.
Holzsäule
Balkensucher (nicht Bestandteil der
Lieferung)
Wasserwaage
(Bestandteil der
Verpackung)

Deutsch Deutsch
18
2A – Befestigung von Montagekonsolen an einen Fernseher mit einer achen
Rückseite
Stellen Sie fest, wie die Montageönungen auf der Hinterseite Ihres Fernsehers aufgeteilt sind. Wählen Sie die
passenden Schrauben für Ihren Fernseher aus. Befestigen Sie beide Montagekonsolen an den Fernseher mit
Hilfe von zwei Schrauben (A1–A4, der Länge 12 mm) und einer Unterlegscheibe (A6). Schrauben fest anziehen,
jedoch nicht allzu viel Kraft ausüben.
Auswahl einer passenden
Unterlegscheibe (A6) je nach
Schraubengröße
Durchmesser M8 (A4)
Durchmesser M5
und M6
(A2 + A3)
Durchmesser M4 (A1)
Hinweis: Falls die Löcher auf der Rückseite Ihres Fernsehers zu ach sind und keine der beigelegten Schrauben
passen sollten, benutzen Sie Schrauben nach eigener Wahl.

Deutsch Deutsch
19
2B–BefestigungvonMontagekonsolenan einen Fernsehermit einer abgerundeten
Rückseite
Stellen Sie fest, wie die Montageönungen auf der Hinterseite Ihres Fernsehers aufgeteilt sind. Wählen Sie
die passenden Schrauben für Ihren Fernseher aus. Befestigen Sie beide Montagekonsolen an den Fernseher
mit Hilfe von zwei Schrauben (A1–A4, der Länge 25 mm), einem Distanzstück und einer Unterlegscheibe (A6).
Schrauben fest anziehen, jedoch nicht allzu viel Kraft ausüben.
Auswahl einer passenden
Unterlegscheibe (A6) je nach
Schraubengröße
Durchmesser M8 (A4)
Durchmesser M5
und M6
(A2 + A3)
Durchmesser M4 (A1)
Hinweis: Falls die Löcher auf der Rückseite Ihres Fernsehers zu ach sind und keine der beigelegten Schrauben
passen sollten, benutzen Sie Schrauben nach eigener Wahl.

Deutsch Deutsch
20
3 – Aufsetzen von Konsolen an die Wandplatte
Befestigen Sie die Konsolen an die Wandplatte, indem Sie den Adapteransch in die Schienen der Wandplatte
einschieben. Ziehen Sie die Sicherungsschraube an der Schiene jeder Konsole nach. Schrauben fest anziehen,
jedoch nicht allzu viel Kraft ausüben.
Konsole Wand Wand
Wandplatte
Sicherungsschraube
