USER MANUAL
MANUAL DE INSTRUCCIONES
NOTICE D’EMPLOI
BEDIENUNGSANLEITUNG

3
INSTRUCTION MANUAL
1.IMPORTANTNOTE 04
1.1. Precautions 04
2.INTRODUCTION 04
2.1. Main features 04
3.INSTALLATION 05
3.1. Placement, mounting, cooling 05
3.2. Mains connection 05
3.3. Input signal connections 05
3.4. Cut filter or crossover 05
3.5. Limiter circuit 06
3.6. Output connections 06
4. OPERATION AND USAGE 06
4.1. Start up 06
4.2. Input attenuators 06
4.3.Indicators 07
5.CLEANING 07
6.DIAGRAMS 23
6.1. Connection diagram 23
6.2. Technical characteristics 24
6.3. Block diagram 25
6.4. Function list 26
6.5. Function diagram 27
All numbers subject to variation due to production tolerances. ECLER S.A. reserves the right to make changes or
improvements in manufacturing or design which may affect specifications.

4
1. IMPORTANT NOTE
Congratulations! You are the owner of a carefully designed and manufactured equipment. We thank you for
trusting on us and choosing our amplifier LPA.
In order to obtain maximum operativity and perfect functioning order, it is most important to carefully read all
considerations taken into account in this manual before connecting this amplifier.
We recommend our authorised Technical Services if any maintenance task should be needed so that
optimum operation shall be achieved.
1.1. Precautions
The amplifier should have an earth connection in good conditions (earth resistance, Rg=30Ωor
less).
The environment must be dry and dustless.
Do not expose the unit to rain or water splashes, and do not place liquid containers or
incandescent objects like candles on top of the unit.
Do not obstruct the ventilation shafts with any kind of material.
In case there is some type of intervention and/or connection-disconnection of the amplifier, it is most
important to previously disconnect the mains power supply.
Do not manipulate the output terminals to the loudspeakers when the amplifier is switched on, there are
voltages up to 200Vpp.
The output cabling should be connected by a qualified technician. Otherwise only use pre-made flexible
cables.
There are no user or serviceable parts inside the amplifier.
2. INTRODUCTION
The LPA range of amplifiers offers the classical and acknowledged professional reliability of Ecler
amplifiers with a new aesthetic style and at an affordable price. The range consists of 3 stereo models of 320, 500
and 760W RMS per channel over 4Ω. All models are 2 rack units high and are based on a robust chassis. Thanks
to their oversize power supply, the amplifiers can work comfortably at loads of 4 Ω.
The LPAs include balanced inputs via XLR3 connectors and a ¼” jack, and non-balanced inputs via RCA
connectors. Their outputs offer complete versatility, thanks to the dual format used: connectors of the safety
terminal type with a normalized distance and Speakon®connectors. They also include an electronic limiter system
to prevent clipping due to signal saturation, and a practical cut filter or switchable crossover, which permits a single
amplifier to provide the low and high signals of a two-way mono loudspeaker system (with one LPA amplifier on
each channel for a stereo configuration).
2.1. Main features:
• Efficient system of progressive ventilation with a flow adaptable to the internal temperature of the amplifier.
Air is taken in at the rear and throws it out at the front panel
• The rotary input attenuation controls are easily accessible on the front panel.
• Indicators for power-on and standby indicators (POWER ON, STBY), signal presence (SIGNAL), clipping
(CLIP), operating mode (BRIDGE), crossover activation (XOVER) and activation of protections
(PROTECT).
• Efficient system of protections against short-circuits, overheating and the presence of a continuous signal,
to prevent damage to the amplifier itself and/or to the loudspeakers connected to it.
• Integrated anticlip circuit (clipping or saturation of the signal) which is permanently activated.
• Operating mode selector: STEREO, PARALLEL and BRIDGE.
• Input sensitivity selector.
• Symmetrical inputs via XLR3 connectors, and ¼” jack type. Asymmetrical inputs via RCA connectors.
• Outputs amplified with terminal-type connectors and Speakon®connectors.
• Operation at 8 and 4Ω, or 8Ωin bridge mode.
• Warranty: 2 years.

5
3. INSTALLATION
3.1. Placement, mounting, cooling
All LPA amplifier models are presented in standard 19” rack format and are 2 units high.
It is important that the amplifier, as a heat source, is not placed next to other equipment nor exposed to
high temperatures. Therefore, the ventilation path should be kept free to allow fresh air entering the forced
ventilation tunnel. This system takes air from the unit's backside, bringing it directly to the power amp modules and
distributing it to the transformer and capacitors and then obliging it to pass trough the cooling tunnel to finally blow
out of the front panel. In case of rack mounting, this system avoids heat accumulation inside the unit and thus
increases lifetime of electrolytic capacitors. It is recommended to place power amplifiers on top of other equipment
and not underneath.
3.2. Mains connection
The LPAs are supplied with alternating current at 230 V, 47 / 63 Hz, and include fuses to protect against
possible overloads. In order to protect the power amplifier from eventual power consumption overloads it is
protected by a set of internal fuses. Should a fuse blow, it must be replaced immediately by one with identical
rating. Should it blow again please contact our Technical Service Department. NEVER REPLACE THE FUSE
WITH ANOTHER ONE WITH A HIGHER VALUE.
The mains cables must not be near the shielded cables carrying the audio signal, as this could cause
humming.
3.3. Input signal connections
The input connectors for the balanced signal are of the XLR-3 and ¼” JACK type (11, 13). The assignment is
as follows:
XLR-3 JACK
Hot or direct signal > Pin 2 Tip
Cold or phase inverted signal > Pin 3 Ring
Ground > Pin 1 Sleeve
For an unbalanced connection, short pin 3 to ground (XLR) or the ring to ground (Jack).
The input impedance in balanced mode is 20kΩ(10kΩnon-balanced). This impedance makes possible to parallel
several amplifiers without losing audio quality. Input sensitivity can be selected via a switch placed on the back
panel (14) Selectable values are 26, 32dB

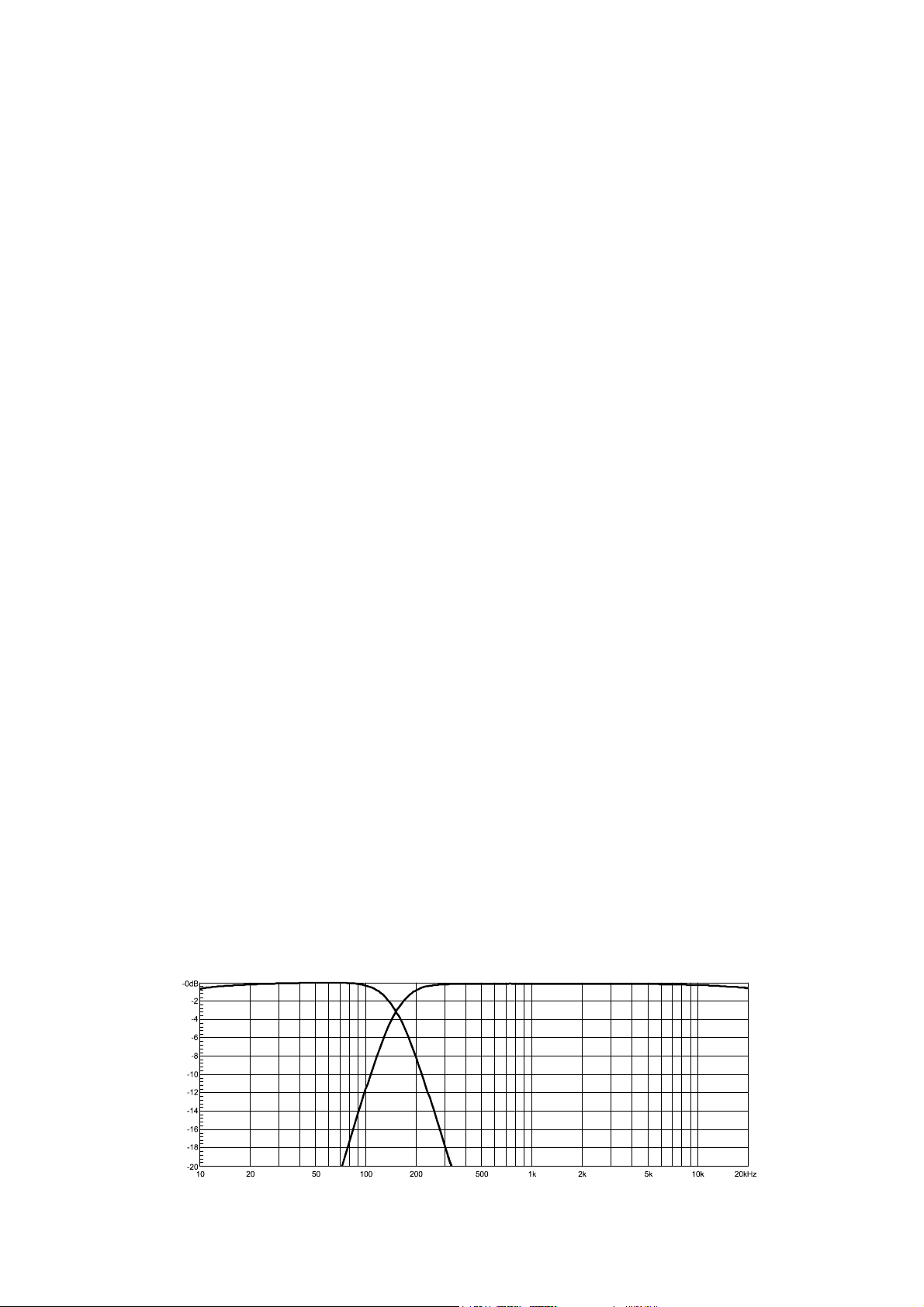

3.4. Cut filter or crossover
The integrated cut filter has the function of dividing the input signal into two frequency bands. When it is
activated, channel 1 receives and amplifies the frequency band between 20 Hz and 150 Hz, whereas channel 2 does
the same for the frequency band between 150 Hz and 20 kHz. The slope of the cut filter between the two bands, at
150Hz, is 18 dB / octave.
This function is useful for connecting a two-way loudspeaker system to a single LPA amplifier. If the playback
is in stereo, then it will be necessary to use one LPA amplifier for the left signal and another one for the right signal,
whereby each LPA amplifier operates with the low frequencies in channel 1 and the high frequencies in channel 2.

6
The LED indicator “XOVER” on the front panel lights up when this function is activated via the switch on the
rear panel (15).
3.5. Limiter circuit
This provides additional protection and is always activated on amplifiers in the LPA series. This “ANTICLIP”
circuit constantly analyzes the harmonic distortion produced by the excessive clipping of the signal in the amplifier
output, and reduces the input level automatically to keep the level of distortion below 0.5% approximately.
The clear advantage of a limiting system in front of conventional compressors is that the former does
practically not alter the dynamic range, acting only when the distortion threshold is reached.
3.6. Output connections
See diagram 6.1. for output connection possibilities.
The output section on the rear panel features both Speakon® connectors (18) and threaded connection
posts (17).
If you need to operate the amplifier in BRIDGED mode, you should place the “MODE” (16) switch in BRIDGE
position. Input signal should be fed into Channel 1 of the amplifier and the output appears at the 2+ and 2- pins of
the Speakon® connector and/or at the red connection posts. Before the amplifier is started, it checks that the total
impedance of the set of loudspeakers connected to the amplifier (operating in BRIDGE mode) is not lower than 8Ω.
ATTENTION: Terminals 1+ and 1- should only be used in case of “STEREO” or “PARALLEL” mode
and terminals 2+ and 2- in “BRIDGED” mode. Any other combination may impair final audio quality
The connection cable that joins the amplifiers outputs and the loudspeakers must be of good quality,
sufficient section and as short as possible. This is most important when the distances to cover are long ones i.e. up
to 10 meters it is recommended to use a section not inferior to 2.5mm2and for superior distances 4mm2.
4. OPERATION AND USAGE
4.1. Start up
When the power-on switch is pressed (10), the blue “ON” LED and the two red “PROTECT” LEDs light up (2).
Around 10 seconds later, all of the voltages have already stabilized and the amplifier is operational, so the
“PROTECT” LED indicators go off.
In a complete audio installation, it is important to start up the equipment in the following sequence: sound
sources, mixer, equalizers, active filters and finally power amplifiers. To turn them off the sequence should follow
an inverse pattern.
4.2. Input attenuators
These devices are controlled from the two rotary controls on the front panel (1).
Their function is to adjust the intensity of the signal received by the amplifier from an external signal source
connected to INPUT 1 / INPUT 2 by setting it to the maximum listening level desired and/or permitted by the system’s
loudspeakers.

7
4.3. Indicators
The LPA amplifiers provide a simple and effective system of indicators:
• “PROTECT” indicators (2): They indicate the absence of a power signal in the loudspeaker output of the
amplifier. They may be activated for various reasons:
1. In the startup period, from when the power-on button is pressed until the startup time necessary
to stabilize the internal voltages of the amplifier has been completed (approximately 10 seconds).
2. Due to the presence of a short-circuit in the output terminals of the amplifier (crossed cable,
damaged loudspeaker, etc.).
3. If the amplifier is supplying a continuous signal or a very low-frequency signal, which could
damage the loudspeakers.
CAUTION: If these indicators remain permanently switched on, even when all signal input and
output cables have been disconnected from the amplifier, this could be a sign of a malfunction
which should be analyzed by the official Ecler technical support service.
• “CLIP” indicators (3): They light up when the amplified signal present in the amplifier output is just below
the level of clipping or saturation. This system always provides a true indication, regardless of the
variations in the mains voltage. When operating at high power levels, it is normal for the CLIP indicators
to light up briefly at the moment of low frequencies, because it is the low frequencies which make the
greatest energy contribution in the audible spectrum. You must try to ensure that these indicators do not
remain lit up permanently in the normal operating conditions of the amplifier.
• “SIGNAL” indicators (4): They indicate the presence of a signal in the amplifier inputs. These indicators
light up when the signal present in the input exceeds the threshold of –40 dB.
5. CLEANING
The front panel should not be cleaned with dissolvent or abrasive substances because silk-printing
could be damaged. To clean it, use a soft cloth slightly wet with water and neutral liquid soap; dry it with a clean
cloth. Be careful that water never gets into the amplifier through the holes of the front panel.

8
MANUAL DE INSTRUCCIONES
1.NOTAIMPORTANTE 09
1.1. Precauciones 09
2. INTRODUCCIÓN 09
2.1. Prestaciones 09
3.INSTALACIÓN 10
3.1. Ubicación, montaje, ventilación 10
3.2. Conexión a red 10
3.3. Conexiones de entrada de señal 10
3.4. Filtro de corte o Crossover 10
3.5. Circuito limitador 11
3.6. Conexiones de salida 11
4. FUNCIONAMIENTO 11
4.1. Puesta en marcha 11
4.2. Atenuadores de entrada 11
4.3. Indicadores 12
5.LIMPIEZA 12
6.DIAGRAMAS 23
6.1. Diagrama de conexión 23
6.2. Características técnicas 24
6.3. Diagrama de bloques 25
6.4. Lista de funciones 26
6.5. Diagrama de funciones 27
Todos los datos están sujetos a variación debida a tolerancias de producción. ECLER S.A. se reserva el derecho de
realizar cambios o mejoras en la fabricación o diseño que pudieran afectar las especificaciones.

9
1. NOTA IMPORTANTE
¡Enhorabuena!. Vd. posee el resultado de un cuidadoso diseño y una esmerada fabricación. Agradecemos
su confianza por haber elegido nuestro amplificador LPA.
Para que pueda conseguir la máxima operatividad y un funcionamiento perfecto, antes de su conexión es
MUY IMPORTANTE que lea detenidamente las consideraciones que se detallan en éste manual.
Para asegurar el óptimo rendimiento del aparato, su mantenimiento debe ser realizado por nuestros
Servicios Técnicos.
1.1. Precauciones
La etapa debe conectarse a una toma de tierra en condiciones (resistencia de tierra, Rg=30Ωo
menor).
El ambiente de trabajo deberá ser seco y estar totalmente libre de polvo.
No exponga el aparato a la caída de agua o salpicaduras, no ponga encima objetos con líquido ni
fuentes de llama desnuda, como velas.
No obstruya los orificios de ventilación con ningún tipo de material.
En caso de requerir alguna intervención y/o conexión-desconexión del amplificador debe desconectarse
previamente la alimentación.
No manipular los terminales de salida hacia el altavoz con la etapa en marcha; se hallan presentes tensiones
de hasta 200 Vpp.
El cableado de la salida debe ser realizado por personal técnico cualificado o emplear cables flexibles ya
preparados.
En el interior del amplificador no existen elementos manipulables por el usuario.
2. INTRODUCCIÓN
La línea de amplificadores LPA ofrece la clásica y reconocida fiabilidad profesional de los amplificadores
Ecler bajo una nueva estética y a un coste asequible. Está compuesta por 3 modelos estéreo de 320, 500 y
760 WRMS por canal sobre 4Ω. Todos los modelos ocupan 2 unidades rack de altura y están montados en un
robusto chasis. Gracias a su fuente de alimentación sobredimensionada el amplificador puede trabajar
confortablemente con cargas de 4 Ω.
Los LPA incorporan entradas balanceadas mediante conectores XLR3 y jack de ¼”, y entradas no
balanceadas mediante conectores RCA. Sus salidas ofrecen una total versatilidad gracias al doble formato
utilizado: conectores tipo bornas de seguridad con distancia normalizada y conectores Speakon®. Integran
también un sistema electrónico de limitación para evitar recortes por saturación de señal y un práctico filtro de
corte o crossover conmutable, el cual permite que un único amplificador entregue las señales graves y agudas de
un sistema de altavoces mono de doble vía (un amplificador LPA por cada lado para una configuración estéreo).
2.1. Prestaciones
• Efectivo sistema de ventilación progresiva, con caudal adaptable a la temperatura interna del amplificador.
Toma el aire de la parte trasera y se expulsa frontalmente.
• Controles rotativos de atenuación de entrada en panel frontal, fácilmente accesibles.
• Indicadores de encendido y reposo (POWER ON, STBY), presencia de señal (SIGNAL), recorte (CLIP),
modo de trabajo (BRIDGE), activación de Crossover (XOVER) y activación de protecciones (PROTECT).
• Efectivo sistema de protecciones contra cortocircuito, sobrecalentamiento y presencia de señal continua,
para evitar daños al propio amplificador y/o a los altavoces conectados a él.
• Circuito anticlip (recorte o saturación de la señal) incorporado, siempre activo.
• Selector de modo de trabajo: STEREO, PARALLEL y BRIDGE.
• Selector de sensibilidad de entrada.
• Entradas simétricas mediante conectores XLR3, y jack estéreo 6,35 mm. Entradas asimétricas mediante
conectores RCA.
• Salidas amplificadas con conectores tipo borna y conectores Speakon®.
• Funcionamiento a 8, y 4Ω, ó 8Ωen modo puente.
• Garantía: 2 años.

10
3. INSTALACIÓN
3.1. Ubicación, montaje, ventilación.
Los amplificadores LPA se presentan en formato rack de 19" y dos unidades de altura.
Es muy importante que, como elemento generador de calor que es, el amplificador no esté completamente
encerrado ni expuesto a temperaturas extremas. El sistema de ventilación forzada que incorporan toma el aire de la
parte trasera, dirigiéndolo directamente a los módulos de potencia y desviando una parte hacia el transformador y
condensadores, obligándolo a salir a través del túnel de refrigeración por la parte frontal del amplificador. Por ello
debe favorecerse el paso de aire fresco a través del túnel de ventilación forzada, evitando en el caso de montaje en
rack una excesiva acumulación de calor en el interior de éste que incrementaría las probabilidades de avería
prematura de alguno de sus componentes electrónicos. Asimismo, es aconsejable no colocar los amplificadores de
potencia debajo de otros aparatos, sino encima de éstos, para favorecer la disipación térmica del conjunto.
3.2. Conexión a red
Las LPA se alimentan con corriente alterna de 230V, 47 / 63Hz e incorporan fusibles de protección frente a
eventuales sobrecargas de consumo. En el caso de fundirse alguno de estos fusibles, debe obligatoriamente ser
reemplazado por otro de idénticas características. De volverse a fundir inmediatamente después de ser reemplazado,
consulte con nuestro Servicio Técnico. EN NINGÚN CASO DEBE PONERSE UN FUSIBLE DE VALOR MÁS
ELEVADO.
Debe evitarse que el cable de red discurra y se entremezcle con los cables blindados que transportan la
señal de audio, ya que ello podría ocasionar zumbidos e inducción de ruidos audibles indeseados.
3.3. Conexiones de entrada de señal
Los conectores de entrada de señal balanceada son del tipo XLR-3 y JACK ¼”, (11, 13). La asignación es la
siguiente:
XLR-3 JACK
Vivo o señal directa > Terminal 2 Punta
Frío o señal invertida > Terminal 3 Anillo
Masa > Terminal 1 Cuerpo
Para conexiones NO balanceadas cortocircuitar a masa el terminal 3 del XLR o el anillo en el JACK.
La impedancia de entrada en modo balanceado es de 20kΩ(10kΩno balanceado), lo que le permite
conectar un gran número de etapas en paralelo sin merma de la calidad sonora. La sensibilidad es seleccionable
mediante un conmutador situado en el panel posterior (14) entre 26 y 32dB.
3.4. Filtro de corte o Crossover
El filtro de corte incorporado efectúa la función de división de la señal de entrada en dos bandas de
frecuencia. Al activarla, el canal 1 recibe y amplifica la banda de frecuencias entre 20 Hz y 150 Hz, mientras que el
canal 2 hace lo propio con la banda de frecuencias entre 150 Hz y 20 kHz. La pendiente del filtro de corte entre las
dos bandas, a 150Hz, es de 18 dB / octava.
Esta función es útil para la conexión de un sistema de altavoces de dos vías a un único amplificador LPA. Si
se trata de una reproducción estéreo, será preciso emplear un amplificador LPA para la señal izquierda y otro para la
derecha, cada uno de ellos trabajando con las frecuencias bajas en el canal 1 y las altas en el 2.

11
El indicador LED “XOVER” del panel frontal se iluminará cuando esta función se haya activado mediante el
conmutador del panel posterior (15).
3.5. Circuito limitador
Se trata de una protección extra, siempre activa en los amplificadores serie LPA. Este circuito “ANTICLIP”
analiza constantemente la distorsión armónica producida por el recorte excesivo de la señal a la salida del
amplificador, reduciendo automáticamente el nivel de entrada para mantener el nivel de distorsión por debajo del
0,5%, aproximadamente.
La ventaja de éste sistema frente a los compresores clásicos es que el comportamiento dinámico de la señal
apenas se ve alterado, dado que actúa sólo cuando se supera el umbral de distorsión definido.
3.6. Conexiones de salida
Ver las posibilidades de conexión en el diagrama 6.1.
La sección OUTPUT del panel posterior está provista de conectores Speakon®(18) y terminales tipo borna,
atornillables (17).
Cuando se desee utilizar el amplificador en modo puente (BRIDGE), deberá posicionarse el conmutador
“MODE” (16) en posición BRIDGE. La conexión de señal de entrada se realizará a través del conector del canal 1 y
la salida hacia el altavoz mediante los terminales 2+ y 2- del conector Speakon®“CH1” y/o de los terminales
atornillables rojos. Compruebe, previo a la puesta en marcha del amplificador, que la impedancia global del conjunto
de altavoces conectados al amplificador (trabajando en modo BRIDGE) no sea inferior a 8Ω.
ATENCIÓN: Los terminales 1+, 1- deben utilizarse sólo en caso de trabajar en modo “STEREO” o
“PARALLEL” y los terminales 2+, 2- en modo “BRIDGED”. Otras combinaciones podrían deteriorar la
calidad del sonido resultante.
El cable de conexión que une las salidas del amplificador y los altavoces deberá ser de alta calidad, de
suficiente sección y menor longitud posible. Esto revierte especial importancia cuando las distancias a cubrir son
grandes: hasta 10 metros se recomienda una sección no inferior a 2.5 mm2, y no inferior a 4 mm2 para distancias
superiores.
4. FUNCIONAMIENTO
4.1. Puesta en marcha
Accionando el interruptor de puesta en marcha (10) se ilumina el LED azul “ON” y los dos LED rojos
“PROTECT” (2). Unos 10 segundos después, todas las tensiones ya se han estabilizado y el amplificador es
operativo, apagándose los indicadores “PROTECT”.
En una instalación completa de audio es importante poner en marcha el equipo de acuerdo con la siguiente
secuencia: fuentes de sonido, mezclador, ecualizadores, filtros activos y finalmente los amplificadores de potencia.
Para pararlos, la secuencia debe seguirse a la inversa.
4.2. Atenuadores de entrada
Estos dispositivos se gobiernan desde los dos controles rotativos situados en el panel frontal (1).
Su función es la de ajustar la intensidad de la señal que recibe el amplificador desde una fuente externa de
señal conectada a INPUT 1 / INPUT 2, adecuándola al nivel máximo de escucha deseado y/o admitido por los
altavoces del sistema.

12
4.3. Indicadores
Los amplificadores LPA equipan un simple y eficaz sistema de indicaciones:
• Indicadores “PROTECT” (2): Señalan la ausencia de señal de potencia en la salida de altavoces del
amplificador. Pueden activarse por diferentes motivos:
1. En el intervalo de puesta en marcha, desde que se pulsa el botón de encendido y hasta que
finaliza el tiempo de arranque necesario para la estabilización de las tensiones internas del
amplificador (10 segundos aproximadamente).
2. Por la presencia de un cortocircuito en bornes de salida del amplificador (cable cruzado, altavoz
dañado, etc.).
3. Si el amplificador está entregando señal continua o de muy baja frecuencia que pudiera dañar a
los altavoces.
ATENCIÓN: En caso de encenderse permanentemente estos indicadores, aún cuando se
hubiesen desconectado del amplificador todos los cables de entrada y salida de señal, podría
tratarse de un síntoma de mal funcionamiento que debería analizar el servicio técnico oficial de
Ecler.
• Indicadores “CLIP” (3): Se iluminan cuando la señal amplificada presente en la salida del amplificador se
encuentra justo por debajo del punto de recorte o saturación. Este sistema proporciona siempre una
indicación real, independientemente de las variaciones existentes en la tensión de la red eléctrica. Es
normal que trabajando a niveles elevados de potencia los indicadores de CLIP se iluminen brevemente
al ritmo de las frecuencias graves, dado que éstas son las disponen de mayor aporte energético en el
espectro audible. Debe procurarse que estos indicadores no queden iluminados de una forma
permanente durante el régimen de funcionamiento normal del amplificador.
• Indicadores “SIGNAL” (4): Advierten de la presencia de señal en las entradas del amplificador. Estos
indicadores se iluminan cuando la señal presente en la entrada supera un umbral de –40 dB.
5. LIMPIEZA
La carátula no deberá limpiarse con sustancias disolventes o abrasivas, puesto que se corre el riesgo de
deteriorar la serigrafía. Para su limpieza se utilizará un trapo humedecido con agua y un detergente líquido neutro,
secándola a continuación con un paño limpio. En ningún caso se debe permitir la entrada de agua por cualquiera de
los orificios del aparato.

13
NOTICE D'EMPLOI
1.NOTEIMPORTANTE 14
1.1. Précautions 14
2.INTRODUCTION 14
2.1.Fonctions 14
3.INSTALLATION 15
3.1. Disposition, montage, ventilation 15
3.2. Connexion au secteur 15
3.3. Connexions d'entrée de signal 15
3.4. Filtre coupe ou Crossover 15
3.5. Circuit limiteur 16
3.6. Connexions de sortie 16
4. MISE EN MARCHE ET UTILISATION. FONCTIONNEMENT 16
4.1. Mise en marche 16
4.2. Atténuateurs d'entrée 16
4.3. Indicateurs (témoins) 17
5.ENTRETIEN 17
6.SCHÉMAS 23
6.1. Schéma de connexion 23
6.2. Caractéristiques techniques 24
6.3. Blocs de diagrammes 25
6.4. Liste de fonctions 26
6.5. Schéma de fonctionnement 27
ECLER se réserve le droit d’apporter des modifications de toute sorte sur ses produits qui peuvent altérer leurs
spécifications.

14
1. NOTE IMPORTANTE
Félicitations ! Vous avez en votre possession le résultat d’un design et d’une fabrication particulièrement
soignée. Nous vous remercions de la confiance que vous nous portez en choisissant notre amplificateur LPA.
Pour obtenir le meilleur résultat de cet appareil, il est important de lire attentivement les instructions ci-
dessous avant de le brancher.
Pour obtenir le meilleur rendement de cet appareil, il est important que le entretien se réalisé par notre
Service Technique Ecler.
1.1. Précautions
L'amplificateur de puissance doit être raccordé à la terre dans les conditions suivantes: Résistance
de Terre, Rg=30Ωou moins.
L’atmosphère dans laquelle doit fonctionner l’amplificateur doit être sèche et exempte de poussière.
Evitez l’humidité et tout contact de liquide avec l’appareil. Ne mettez aucun objet compromettant
(liquide, bougies...) au dessus de l’appareil.
Laissez de l’espace devant les orifices de ventilation.
Débrancher l'alimentation avant d'intervenir d'une façon ou d'une autre sur l'amplificateur.
Ne pas toucher aux bornes de sorties des haut-parleurs quand l'amplificateur est en marche, des tensions de
jusqu’à 200Vpp sont présentent.
Le câblage de la sortie devra être réalisé par un technicien qualifié ou bien utilisez des câbles déjà tout
préparés.
Quant à l’intérieur de l’amplificateur, il n’y a aucun élément à manipuler pour l’utilisateur.
2. INTRODUCTION
La ligne d'amplificateurs LPA offre la fameuse fiabilité professionnelle classique des amplificateurs Ecler
avec une nouvelle esthétique et à un coût accessible. Elle est composée de 3 modèles stéréo de 320, 500 et
760 WRMS par canal sur 4 Ω. Tous les modèles occupent 2 unités rack de haut et sont montés sur un châssis
robuste. Grâce à sa source d’alimentation surdimensionnée, l’amplificateur peut fonctionner sans problème avec
des charges de 4 Ω.
Les LPA comprennent des entrées symétriques au moyen de connecteurs XLR3 et jack de ¼”, et des
entrées non symétriques au moyen de connecteurs RCA. Les sorties offrent une totale flexibilité grâce au double
format utilisé : connecteurs type bornes de sécurité avec distance normalisée et connecteurs Speakon®. Ils
comprennent également un système électronique de limitation pour éviter les découpages par saturation du signal
et un filtre de coupe pratique ou crossover commutable, ce qui permet à un seul amplificateur d’émettre les signaux
graves et aigus d’un système de haut-parleurs mono à double voies (un amplificateur LPA de chaque côté pour
une configuration stéréo).
2.1. Fonctions
• Système efficace de ventilation progressive dont le débit augmente en fonction de la température de
l'amplificateur. L'air entre dans l'amplificateur par l'arrière et sort par l'avant.
• Contrôles rotatifs d’atténuation d’entrée sur panneau avant, facilement accessibles.
• Indicateurs d’allumage et de repos (POWER ON, STBY), présence de signal (SIGNAL), découpage (CLIP),
mode de travail (BRIDGE), activation de Crossover (XOVER) et activation de protections (PROTECT).
• Système effectif de protections contre les courts-circuits, surchauffe et présence de signal continu, pour
éviter d’endommager l’amplificateur lui-même et/ou les haut-parleurs qui y sont connectés.
• Circuit anticlip (découpage ou saturation du signal) intégré, toujours actif.
• Sélecteur de mode de travail : STEREO, PARALLEL et BRIDGE.
• Sélecteur de sensibilité d’entrée.
• Entrées symétriques au moyen de connecteurs XLR3, et jack stéréo 6,35 mm Entrées asymétriques au
moyen de connecteurs RCA.
• Sorties amplifiées avec connecteurs type borne et connecteurs Speakon®.
• Fonctionnement à 8 et 4 Ω, ou 8 Ωen mode pont.
• Garantie : 2 ans.

15
3. INSTALLATION
3.1. Disposition, montage, ventilation.
Les amplificateurs LPA se présentent en module rack de 19" de deux unités de hauteur.
Il est très important qu'en tant qu'élément générateur de chaleur, l'amplificateur ne soit pas complètement
enfermé ni exposé à des températures extrêmes. Ce système prend l'air de la partie arrière, le dirigeant directement
sur les modules de puissance et en déviant une partie pour le transformateur et les condensateurs, le forçant à sortir
au travers du tunnel de refroidissement par la partie frontale de l'amplificateur, pour qu'il favorise le passage de l'air
frais par le tunnel de ventilation forcée, évitant, en cas de montage en rack, une accumulation excessive de chaleur à
l'intérieur de celui-ci et allongeant la durée de vie des condensateurs électrolytiques. Il est aussi conseillé de ne pas
placer les amplificateurs de puissance sous d'autres appareils, mais au dessus de ceux-ci.
3.2. Connexion au secteur
Les LPA sont alimentés par du courant alternatif de 230 V, 47 / 63 Hz et comprennent des fusibles de
protection face à d’éventuelles surcharges de consommation. Afin de protéger l'étage d'éventuelles surcharges
électriques, des fusibles intérieurs ont été prévus. En cas de fonte d'un de ces fusibles, vous devez obligatoirement le
remplacer par un autre, de caractéristiques identiques. En cas de nouvelle fonte, consultez notre service technique.
EN AUCUN CAS VOUS NE DEVEZ METTRE UN FUSIBLE DE VALEUR PLUS ELEVEE.
Éviter de mêler les cordons secteur et les cordons audio, ceci peut provoquer des ronflements.
3.3. Connexions d'entrée de signal
Les connecteurs d’entrée de signal symétrique sont du type XLR-3 et JACK ¼”, (11, 13). L’assignation est
la suivante :
XLR-3 JACK
Point chaud ou signal direct > Broche 2 Pointe (extrémité)
Point froid ou signal inversé > Broche 3 Bague (anneau)
Masse > Broche 1 Corps (manchon)
Pour une connexion ASYMETRIQUE, reliez la masse et la broche 3 de la XLR ou la bague du JACK.
L'impédance d'entrée en mode symétrique est de 20kΩ(10kΩasymétrique), ce qui permet de connecter un
grand nombre d'étages en parallèle sans perte de qualité sonore. La sensibilité se règle au moyen d'un commutateur
situé en face arrière (14) entre 26 et 32dB.
3.4. Filtre coupe ou Crossover
Le filtre de coupe intégré effectue la fonction de division du signal d’entrée en deux bandes de fréquence. En
l’activant, le canal 1 reçoit et amplifie la bande de fréquences entre 20 Hz et 150 Hz, alors que le canal 2 le fait avec
la bande de fréquences entre 150 Hz et 20 kHz. La pente du filtre de coupe entre les deux bandes, à 150 Hz, est de
18 dB / octave.
Cette fonction est utile pour la connexion d'un système de haut-parleurs à deux voies à un seul amplificateur
LPA. S’il s’agit d’une reproduction stéréo, il sera indispensable d’utiliser un amplificateur LPA pour le signal gauche et
un autre pour le signal droit, chacun d’eux fonctionnant avec les fréquences basses sur le canal 1 et les hautes sur le
2.

16
L’indicateur LED “XOVER” du panneau avant s’allumera lorsque cette fonction aura été activée par le
commutateur du panneau arrière (15).
3.5. Circuit limiteur
Il s’agit d’une protection extra, toujours active sur les amplificateurs série LPA. Ce circuit « ANTICLIP »
analyse constamment la distorsion harmonique produite par le découpage excessif du signal à la sortie de
l’amplificateur, en réduisant automatiquement le niveau d’entrée pour maintenir le niveau de distorsion sous les 0,5%
environ.
L’avantage de ce système face aux compresseurs classiques est que le comportement dynamique du signal
est à peine altéré, étant donné qu’il agit seulement lorsque le seuil de distorsion défini est dépassé.
3.6. Connexions de sortie
Voir les possibilités de connexion dans le schéma 6.1.
La section OUTPUT (sortie) de la face arrière est dotée de connecteurs Speakon®(18) et de borniers à vis
(17).
Pour connecter l'amplificateur en mode de fonctionnement BRIDGE (mono ou ponté), vous devez placer le
conmutateur “MODE” (16) en position BRIDGE. La connexion d'entrée du signal se fait par le connecteur du canal 1
et la sortie pour les enceintes par les broches 2+ et 2- du connecteur Speakon®“CH1” et/ou par les borniers à vis
rouges. Vérifiez, avant la mise en marche de l’amplificateur, que l’impédance globale de l’ensemble des haut-parleurs
connectés à l’amplificateur (fonctionnant en mode BRIDGE) n’est pas inférieure à 8 Ω.
ATTENTION Les broches 1+,1- ne doivent être utilisées qu'en cas de “STEREO ou PARALLELE” et
les broches 2+,2- en “BRIDGE”. Toute autre combinaison pourrait détériorer la qualité finale du son.
Le câble de raccordement de l'amplificateur sur les enceintes doit être de bonne qualité et de section
suffisante surtout s'il existe une distance importante entre les amplificateurs et les haut-parleurs. Il est
recommandé d'utiliser du câble d'une section minimum de 2.5mm2pour distances jusqu'à 10m et de 4mm2pour les
distances supérieures.
4. MISE EN MARCHE ET UTILISATION. FONCTIONNEMENT
4.1. Mise en marche.
En actionnant l’interrupteur de mise en marche (10) le LED bleu « ON » s’allume ainsi que les deux LED
rouges « PROTECT » (2). Environ 10 secondes plus tard, toutes les tensions se sont déjà stabilisées et
l’amplificateur est opérationnel, les indicateurs « PROTECT » s’éteignant.
Dans une installation audio, il est important de mettre sous tension les appareils dans le sens suivant:
Sources, table de mixage, effets, filtres actifs et amplificateurs de puissance. Pour l'extinction, procéder à l'envers
en commençant par les amplificateurs.
4.2. Atténuateurs d'entrée
Ces dispositifs sont gérés depuis les deux contrôles rotatifs situés sur le panneau avant (1).
Leur fonction est de régler l’intensité du signal que l’amplificateur reçoit depuis une source externe de signal
connectée à INPUT 1 / INPUT 2, en l’adaptant au niveau maximum d’écoute souhaitée et / ou admis par les haut-
parleurs du système.

17
4.3. Indicateurs (témoins)
Les amplificateurs LPA équipent un système d’indications simple et efficace :
• Indicateurs « PROTECT » (2) : ils signalent l’absence de signal de puissance à la sortie des haut-
parleurs de l’amplificateur. Ils peuvent être activés pour des motifs différents :
1. Dans l’intervalle de mise en marche, à partir du moment où l’on appuie sur le bouton d’allumage
et jusqu’à ce que se termine le temps de démarrage nécessaire à la stabilisation des tensions
internes de l’amplificateur (environ 10 secondes).
2. Par la présence d’un court-circuit sur les bornes de sortie de l’amplificateur (câble croisé, haut-
parleur endommagé, etc.)
3. Si l’amplificateur émet un signal continu ou de très basse fréquence qui pourrait endommager les
haut-parleurs.
ATTENTION : Si ces indicateurs s’allument de façon permanente, même lorsque tous les câbles
d’entrée et de sortie de signal sont déconnectés de l’amplificateur, il pourrait s’agir d’un
symptôme de mauvais fonctionnement que devrait analyser le service technique officiel d'Ecler.
• Indicateurs « CLIP » (3) : Ils s’allument lorsque le signal amplifié présent à la sortie de l’amplificateur se
trouve juste en dessous du point de découpage ou de saturation. Ce système offre toujours une
indication réelle, indépendamment des variations de la tension d'alimentation. Il est normal qu’en
travaillant à des niveaux de puissance élevés les indicateurs de CLIP s’allument brièvement au rythme
des fréquences graves, étant donné que celles-ci disposent du plus grand apport énergétique dans le
spectre audible. On doit faire en sorte que ces indicateurs ne restent pas allumés de façon permanente
pendant le régime de fonctionnement normal de l’amplificateur.
• Indicateurs « SIGNAL » (4) : Ils avertissent de la présence de signal aux entrées de l'amplificateur. Ces
indicateurs s'allument quand le signal présent en entrée a un niveau supérieur à –40dB.
5. ENTRETIEN
Il est interdit d’utiliser des substances dissolvantes ou abrasives pour nettoyer la face avant, celles-ci
détériorant la sérigraphie. Nettoyer uniquement avec un chiffon humide. Attention! Jamais de l’eau ou tout autre
liquide ne doit pénétrer par les orifices du panneau de commande.

18
BEDIENUNGSANLEITUNG
1. WICHTIGE VORBEMERKUNG 19
1.1. Vorsichtsmaßnahmen 19
2.EINFÜHRUNG 19
2.1.WichtigsteMerkmale 19
3.INSTALLATION 20
3.1. Aufstellung, Einbau, Kühlung 20
3.2.Netzanschluß 20
3.3. Anschluß der Signaleingänge 20
3.4. Cut- oder Crossover-Filter 20
3.5. Limiterschaltung 21
3.6. Ausgangsanschlüße 21
4.INBETRIEBNAHME 21
4.1. Inbetriebnahme 21
4.2. Eingangsregler 21
4.3. Statusanzeigen 22
5.REINIGUNG 22
6.DIAGRAMME 23
6.1. Anschlußdiagramm 23
6.2. Technische daten 24
6.3. Blockschaltbild 25
6.4. Funktionsliste 26
6.5. Funktionsübersicht 27
Alle Angaben sind ohne Gewähr. Messwerte können produktionsbedingten Schwankungen unterliegen. ECLER S.A.
nimmt sich das Recht heraus Veränderungen am Gerät vorzunehmen, die zur Verbesserung des Produktes beitragen.

19
1. WICHTIGE VORBEMERKUNG
Herzlichen Glückwunsch! Sie haben ein hervorragendes Gerät erworben, das mit großer Sorgfalt entwickelt
und hergestellt wurde. Wir danken Ihnen für das Vertrauen, daß Sie sich für unseren LPA.
Um die maximale Leistung und eine zuverlässige Funktion zu erreichen, ist es sehr wichtig, vor dem
Anschluß dieses Verstärkers alle Ausführungen in dieser Bedienungsanleitung genau zu lesen.
Um die optimale Funktion dieses Gerätes sicherzustellen, sollten etwaige Reparaturen nur von unserer
technischen Serviceabteilung durchgeführt werden.
1.1. Vorsichtsmaßnahmen
Der Verstärker sollte eine gute Erdungsverbindung besitzten (Erdungswiderstand, Rg=30Ωoder
weniger).
Der Arbeitsbereich, in dem das Gerät aufgestellt wird, sollte trocken und möglichst staubfrei sein.
Es darf kein Regen oder andere Flüssigkeiten in das Gerät gelangen. Stellen Sie niemals
Flüssigkeitbehälter oder flammende Gegenstände wie z.B. Kerzen auf die Gerätoberfläche.
Bedecken Sie in keinem Fall die Lüftungsschächte oder verhindern Sie die Frischluftzufuhr.
Beim Ab- oder Anschluß von Leitungen ist es sehr wichtig, vorher die Stromversorung des Verstärkers
auszuschalten.
Berühren Sie nicht die Ausgangsanschlüsse zu den Lautsprechern, wenn der Verstärker eingeschaltet ist, da
Spannungen über 200Vpp auftreten.
Für den Anschluß der Ausgangskabel an die Lautsprecher sollte ausschließlich ein qualifizierter Techniker
zuständig sein. Sie können jedoch auch vorgefertigte Kabel benutzen.
Im Inneren der Endstufe befinden sich keine für den Benutzer gedachte Bedienelemente.
2. EINFÜHRUNG
Die Verstärkerlinie LPA bietet die bereits klassische und bekannte Zuverlässigkeit der professionellen
Endstufen von Ecler im stilistisch neuen Gewand und zu einem erschwinglichen Preis. Sie umfasst 3
Stereomodelle mit 320, 500 und 760 W RMS pro Kanal an 4 Ω. Alle Modelle sind 2 Rack-Einheiten hoch und in
einem robusten Gehäuse untergebracht. Dank des großzügig dimensionierten Netzteils kann diese Endstufe
problemlos mit 4-Ω-Lasten betrieben werden.
Die LPAs besitzen symmetrische Eingänge durch XLR3-Anschlüsse und ¼" Jack-Buchsen sowie
unsymmetrischen Eingänge über RCA-Anschlüsse. Die Ausgänge sind dank des verwendeten doppelten Formats
außerordentlich vielfältig, da sie über sichere Schraubklemmen und über Speakon®-Buchsen verfügen. Des
Weiteren sind ein elektronisches Limiting-System zur Vermeidung von Signalübersteuerungen sowie ein
praktischer zuschaltbarer Cut- oder Crossover-Filter an Bord, der es ermöglicht, dass ein einziger Verstärker die
Signale des Hoch- und Tieftonbereichs einer Mono-Lautsprecheranlage mit Zwei-Kanal-System (ein LPA-
Verstärker auf jeder Seite für eine Stereo-Einstellung) weiterleitet.
2.1. Wichtigste Merkmale
• Wirksames progressives Kühlsystem, dessen Luftstrom an die Innentemperatur des Verstärkers angepasst
werden kann. Die Luft wird auf der Rückseite angesaugt und an der Frontplatte abgeführt.
• Leicht bedienbare Dreh-Pegelregler an der Vorderseite des Geräts.
• Anzeigen für Betrieb und Standby (POWER ON, STBY), Signalanwesenheit (SIGNAL), Übersteuerung
(CLIP), Betriebsweise (BRIDGE), Crossover-Aktivierung (XOVER) und Aktivierung der Schutzschaltung
(PROTECT).
• Wirksamer Schutz gegen Kurzschluss, Überhitzung und Anwesenheit von kontinuierlichem Signal, um
Schäden an der Endstufe selbst bzw. an den angeschlossenen Lautsprechern zu verhindern.
• Stets einsatzbereiter Clip-Limiter (Signalüberlastung oder Signalübersteuerung) an Bord.
• Schaltbare Betriebsmodi: STEREO, PARALLEL und BRIDGE.
• Schaltbare Eingangsempfindlichkeit.
• Symmetrische Eingänge durch XLR3-Anschlüsse und 6,35 mm Jack-Stereobuchsen. Unsymmetrische
Eingänge über RCA-Anschlüsse.
• Verstärkerausgänge mit Schraubklemmen und Speakon®-Buchsen.
• Betrieb mit 8 und 4 Ωoder 8 ΩLasten im Brückenbetrieb.
• Garantie: 2 Jahre.

20
3. INSTALLATION
3.1. Aufstellung, Einbau, Kühlung
Die LPA-Endstufen besitzen ein 19’’ Rackeinbau-Gehäuse und sind 2 Höheneinheiten hoch.
Da der Verstärker selbst Verlustwärme erzeugt, darf er keinen hohen Temperaturen ausgesetzt oder
vollständig eingebaut werden. Dieses System nimmt frische Luft an der Rückseite des Geräts, dirigiert den Luftstrom
direkt an die Endstufenblocks, den Transformator und die Elkos und zwingt den Luftrom durch den Lüfterkanal, bis
dieser die Endstufe an der Vorderseite zu verlassen. Frische Luft muß immer durch den Lüfterkanal strömen können,
d.h. im Fall eines Einbaus in ein Rack muß die Luftzufuhr sichergestellt werden, da dies zudem die Lebenszeit der
Elkos wesentlich verlängert. Weiterhin ist es zur Sicherstellung des Wärmeaustausches ratsam, den Verstärker nicht
unter anderen Geräten zu plazieren, sondern möglichst obenauf.
3.2. Netzanschluß
Die LPA-Verstärker werden mit Wechselspannung von 230 V, 47 / 63 Hz betrieben und sind mit Sicherungen
zum Schutz vor möglichen Verbrauchsüberlastungen versehen. Um den Verstärker vor einer eventuellen
Überbelastung zu schützen, sind etliche Sicherungen eingebaut. Sollte eine Sicherung durchbrennen, muß sie durch
eine mit identischen Werten ersetzt werden. Bei wiederholtem Durchbrennen wenden Sie sich bitte an unsere
technische Serviceabteilung. ERSETZEN SIE NIE EINE SICHERUNG DURCH EINE HÖHEREN WERTES.
Das Netzkabel darf nicht in der Nähe von den abgeschirmten signalführenden Audioleitungen verlegt werden,
da dies die Induktion von unerwünschten Geräuschen und Brummschleifen verursachen könnte.
3.3 Anschluß der Signaleingänge
Die Signaleingänge sind symmetrische XLR3-Anschlüsse und ¼" Jack-Buchsen (11, 13). Die Pinbelegung ist
wie folgt:
XLR-3 Jack
Direktes Signal, + Phase > Pin 2 Spitze
Invertiertes Signal, - Phase > Pin 3 Ring
Masse > Pin1 Mantel
Für einen NICHT symmetrierten Betrieb, schließen Sie die Masse an Pin 3 des XLR-3 Steckers oder an den
Ring des Jacks an.
Die Eingangsimpedanz im symmetrischen Betrieb beträgt 20kΩ(10kΩnicht symmetriert) Diese hohe
Eingangsimpedanz erlaubt einen parallelen Betrieb mehrerer Verstärker ohne Einbußen der Soundqualität. Die
Nenneingangsempfindlichkeit ist mittels einem an der Rückseite plazierten Schalters (14) selektierbar (26, 32dB)
3.4. Cut- oder Crossover-Filter
Der eingebaute Cut-Filter sorgt für die Teilung des Eingangssignals in zwei Frequenzbandbereiche. Beim
Einschalten erhält und verstärkt Kanal 1 den Frequenzbandbereich zwischen 20 Hz und 150 Hz, während Kanal 2
das gleiche für den Frequenzbandbereich zwischen 150 Hz und 20 kHz übernimmt. Die Flankensteigung des Cut-
Filters zwischen den beiden Bandbreiten bei 150 Hz beträgt 18 dB / Oktave.
Dank dieser Funktion kann eine Zwei-Kanal-Lautsprecheranlage an einen einzigen LPA-Verstärker
angeschlossen werden. Im Falle einer Stereowiedergabe ist ein LPA-Verstärker für das linke sowie ein weiterer für
das rechte Signal erforderlich, wobei jeder Verstärker mit den niedrigen Frequenzen auf Kanal 1 und den hohen
Frequenzen auf Kanal 2 arbeitet.
