ECTIVE SI Series User manual

Montage- und
Bedienungsanleitung
Installation and
Operating Instructions
SI Series
TSI Series
POWER INVERTER
PURE SINEWAVE

Sprachen/Languages
Deutsche Version Seite 1
English Version Page 27

ECTIVE SI & TSI Series 1
Deutsche Version
Inhaltsverzeichnis
Was ist ein Wechselrichter? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Erläuterung zu den Symbolen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Zubehör . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Bestimmungsgemäßer Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Übersicht der Bedienelemente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Betriebsbedingungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Allgemeine Sicherheitshinweise zur Installation . . . . . . . . . . . . . . . . . . . . . . . 16
Wechselrichter in Betrieb nehmen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Überwinterung / Längerer Nichtgebrauch . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Mögliche Konfigurationen von Batterien . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Technische Eckdaten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Sicherheitsfunktionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Fehler selbst beheben. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Gewährleistung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

2ECTIVE SI & TSI Series
Was ist ein Wechselrichter?
Ein Wechselrichter ist ein Gerät, das Gleichspannung in sinusförmige Wechselspannung
umrichtet.Im Falle des ECTIVE Wechselrichters ist die Gleichspannung meist durch
eine Batterie gegeben.Der Wechselrichter richtet damit Gleich- in Wechselstrom um.
Mit diesem Gerät kann man durch den 230V-Schuko-Steckdosenausgang lageunab-
hängig und autark Geräte betreiben, bei denen ein 230V-Hausnetzanschluss notwendig
wäre.
Mit dem ECTIVE Wechselrichter der TSI-Serie haben Sie zusätzlich die Funktion einer
unterbrechungsfreien Stromversorgung (USV). Vorhandener Netzstrom wird hierbei
vorrangig behandelt.Fällt dieser weg, schaltet der Wechselrichter automatisch auf Bat-
teriebetrieb um und sichert so einen unterbrechungsfreien Betrieb Ihrer Verbraucher.
Mit dem ECO-Mode ab der TSI-5er-Serie haben Sie zusätzlich die Funktion einer
Batterievorrangschaltung. Wird auf ECO-Mode umgeschaltet, wird trotz vorhandenem
Netzstrom dieser nicht zur Stromversorgung verwendet.
Die Batterievorrangschaltung ist so lange aktiv, wie die Batterien eine vorbestimmte
Mindestspannung aufweisen (Spannungswerte siehe Tabelle „Sicherheitsfunktionen“).
Wird dieser Wert unterschritten, kehrt der Wechselrichter bei vorhandenem Landstrom
in die Netzvorrangschaltung zurück, um die Batterien nicht zu beschädigen.
Erläuterung zu den Symbolen
Warnung!
Das Nichtbeachten dieses Hinweises kann zu schweren Verletzungen oder zum Tod führen.
Achtung!
Das Nichtbeachten dieses Hinweises kann die Funktion des Geräts beeinträchtigen oder
zu Schäden am Gerät führen.
Hinweis!
Zusätzliche Information zur Bedienung des Geräts.

ECTIVE SI & TSI Series 3
Lieferumfang
 1 x Wechselrichter
 1 x 230 V Kaltgerätestecker (bei Modellen der TSI-Serie bis einschließlich 2500W)
 1 x Bedienungsanleitung
Modell Dauerleistung Eingangsspannung
SI 3 300W12V
SI 3 24V
SI 5 bzw.TSI 5 500W12V
SI 5 bzw.TSI 5 24V
SI 10 bzw.TSI 10 1000W12V
SI 10 bzw.TSI 10 24V
SI 15 bzw.TSI 15 1500W12V
SI 15 bzw.TSI 15 24V
SI 20 bzw.TSI 20 2000W12V
SI 20 bzw.TSI 20 24V
SI 25 bzw.TSI 25 2500W12V
SI 25 bzw.TSI 25 24V
SI 30 bzw.TSI 30 3000W12V
SI 30 bzw.TSI 30 24V

4ECTIVE SI & TSI Series
Empfohlene Batteriekabel und Batteriekapazität
(Kabel und Batterien nicht im Lieferumfang enthalten)
Modelle
Eingangs-
spannung
Anzahl Satz/
Sätze
Empfohlener
Querschnitt bei
100 cm
Empfohlener
Querschnitt bei
150 cm
Empfohlener
Querschnitt bei
200 cm
Empfohlener
Querschnitt bei
300 cm
Batterie-
kapazität
SI 3 12 V 14 mm²6 mm²10 mm²16 mm²>= 50 Ah
SI 3 24 V 12,5 mm²4 mm²6 mm²10 mm²>= 25 Ah
SI / TSI 5 12 V 16 mm²10 mm²16 mm²25 mm²>= 100 Ah
SI / TSI 5 24 V 14 mm²6 mm²10 mm²16 mm²>= 50 Ah
SI / TSI 10 12 V 116 mm²25 mm²35 mm²50 mm²>= 160 Ah
SI / TSI 10 24 V 16 mm²10 mm²16 mm²25 mm²>= 80 Ah
SI / TSI 15 12 V 210 mm²16 mm²25 mm²35 mm²>= 250 Ah
SI / TSI 15 24 V 26 mm²10 mm²16 mm²25 mm²>= 120 Ah
SI / TSI 20 12 V 216 mm²25 mm²35 mm²50 mm²>= 320 Ah
SI / TSI 20 24 V 210 mm²16 mm²25 mm²35 mm²>= 160 Ah
SI / TSI 25 12 V 225 mm²35 mm²50 mm²50 mm²>= 400 Ah
SI / TSI 25 24 V 210 mm²16 mm²25 mm²35 mm²>= 200 Ah
SI / TSI 30 12 V 225 mm²35 mm²50 mm²50 mm²>= 480 Ah
SI / TSI 30 24 V 210 mm²16 mm²25 mm²35 mm²>= 240 Ah
Achtung!
Kapazität beachten!
Wird die empfohlene Gesamtkapazität der Batterien unterschritten, kann es zu Leis-
tungseinbußen oder starken Nutzungseinschränkungen durch Spannungseinbrüche
kommen.

ECTIVE SI & TSI Series 5
Warnung!
Brandgefahr!
Werden zwei Batteriekabel-Sätze empfohlen, sind auch beide Sätze mit entsprechen-
dem Kabelquerschnitt zu montieren. Eine Nichtbeachtung kann leicht zur Überhitzung
der überlasteten Kabel und Anschlussstellen führen und einen gefährlichen Kabelbrand
verursachen.
Wechselrichter und Batterie mit zwei Kabelsätzen verbinden
Wechselrichter
Akku

6ECTIVE SI & TSI Series
Achtung!
Auf ausreichende Belüftung achten!
Der Wechselrichter produziert Verlustwärme. Das Gerät ist mit einem thermischen
Überlastungsschutz ausgestattet. Bei unzureichender Belüftung kann die Funktion des
Wechselrichters beeinträchtigt werden, da sich der Wechselrichter aus Sicherheitsgrün-
den ausschalten kann.Bitte beachten Sie die Montagehinweise auf Seite 16.
Zubehör (separat erhältlich)
SI-Serie
Modell Bezeichnung
Alle SI Modelle ab
500 W
Fernbedienung RC 1
Alle SI Modelle ab
500 W
3 m RJ12 Fernbedienungskabel
TSI-Serie
Modell Bezeichnung
Alle TSI Modelle ab
500 W
Fernbedienung RC 2
Alle TSI Modelle ab
500 W
3 m RJ12 Fernbedienungskabel

ECTIVE SI & TSI Series 7
Bestimmungsgemäßer Gebrauch
Warnung!
Brandgefahr!
Die ECTIVE Wechselrichter der SI/TSI-Serie sind ausschließlich zur Verwendung in
autarken, sogenannten „Off-Grid“-Bereichen, vorgesehen.Verbinden Sie den Wechsel-
richterausgang (Steckdose) auf keinen Fall mit einer anderen Wechselspannungsquelle.
Bei allen Modellen darf nur der extra dafür vorgesehene AC-Eingang mit einem Stromnetz
verbunden werden. Bei Missachtung droht Lebensgefahr und die sofortige Zerstörung
des Wechselrichters.
Achtung!
Der Wechselrichter darf nicht in Fahrzeugen eingesetzt werden, in denen der Plus-Pol
mit der Karosserie verbunden ist!
Achtung!
Eingangsspannung beachten!
Der Wechselrichter darf nur an Spannungsquellen angeschlossen werden, die seiner
Bestimmung nach freigegeben sind.12V=12V, 24V=24V
Das Verbinden an höhere Spannungen als dies vorgesehen ist, führt zum sofortigen
Durchbrennen der Sicherung und kann zur Zerstörung des Wechselrichters führen.

8ECTIVE SI & TSI Series
Übersicht der Bedienelemente
Die Abbildungen zeigen die wichtigsten äußeren Bauteile und Anschlüsse.
Frontansicht: SI 3
1. Schalter AN/AUS
2. LED „Fehler“
3. USB-Buchse
4. Schutzerdung
5. LED „Inverter“
6. 230 V Schuko-Steckdose
Frontansicht: SI 5 und SI 10
1. Schalter AN/AUS
2. LED „Power“
3. LED „Fehler“
4. Anschluss
Fernbedienung
5. USB-Buchse
6. Schutzerdung
7. 230 V Schuko-Steckdose
3 4
2
1
13
5
6
5
2
4
6
7

ECTIVE SI & TSI Series 9
Frontansicht: SI 15, SI 20 und SI 25
1. Schalter AN/AUS
2. LED „Power
3. LED „Fehler“
4. Anschluss
Fernbedienung
5. USB-Buchse
6. Schutzerdung
7. 230 V Schuko-Steckdose
54
3
6
1
2
77

10 ECTIVE SI & TSI Series

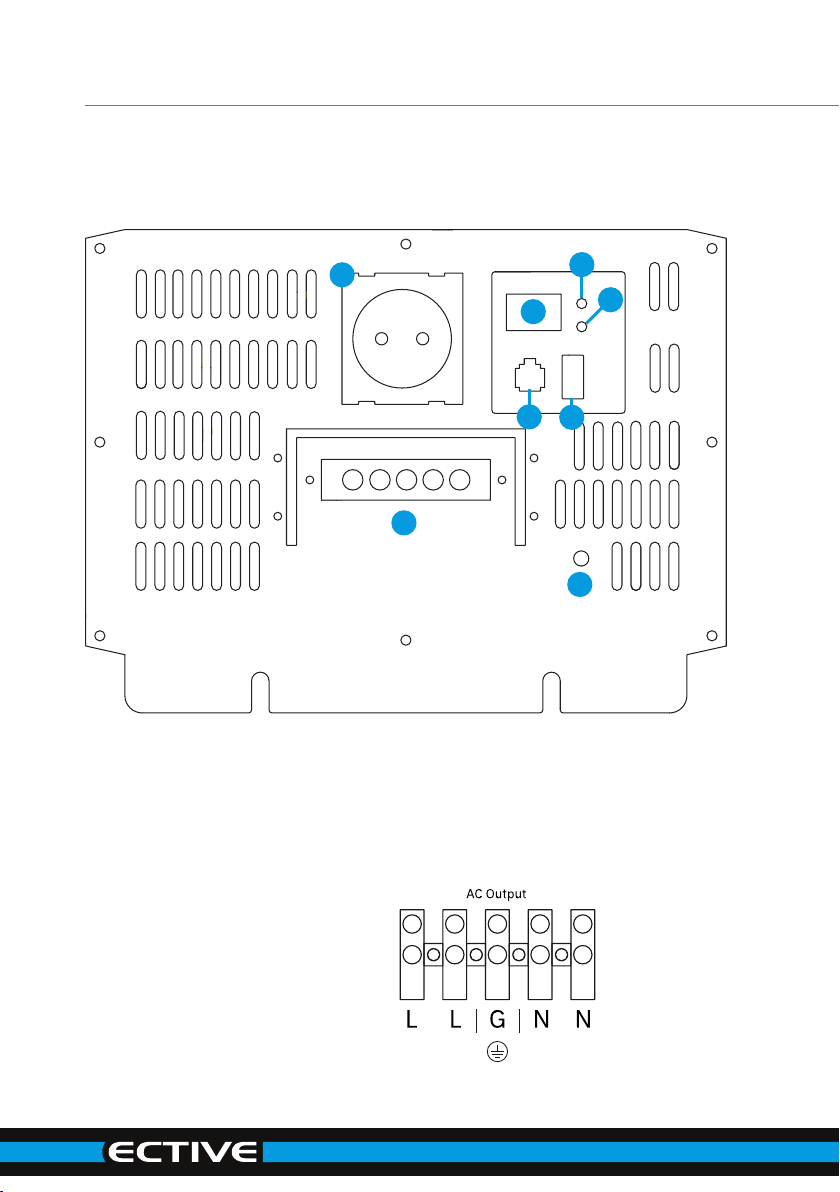

Frontansicht: SI 30
1. Schalter AN/AUS
2. LED „Power“
3. LED „Fehler“
4. Anschluss
Fernbedienung
5. USB-Buchse
6. Anschluss
Landstrom
7. Schutzerdung
8. 230 V Schuko-Steckdose
Term i nal f ü r D irekt a nsc h lus s
(SI 30)
5
4
3
6
1
7
2
8

ECTIVE SI & TSI Series 11
Frontansicht: TSI 5 und TSI 10
1. Schalter ECO/OFF/UPS
2. LED „Power“
3. LED „Fehler“
4. LED „AC-In“
5. LED „By-Pass“
6. Anschluss
Fernbedienung
7. USB-Buchse
8. Anschluss
Landstrom
9. Sicherung
10. Schutzerdung
11. 230 V Schuko-
Steckdose
Frontansicht: TSI 15, TSI 20 und TSI 25
1. Schalter ECO/OFF/UPS
2. LED „Power“
3. USB-Buchse
4. LED „Fehler“
5. LED „AC-In“
6. LED „By-Pass“
7. Anschluss
Fernbedienung
8. Anschluss
Landstrom
9. Schutzerdung
10. Sicherung
11. 230 V Schuko-
Steckdose
37
4
2
8
9
1
5
6
10
1
8
3
9
2
5
6 7
4
10
11
11 11

12 ECTIVE SI & TSI Series
Frontansicht: TSI 30
1. Schalter ECO/OFF/UPS
2. LED „Power“
3. LED „Fehler“
4. LED „AC-In“
5. LED „By-Pass“
6. Anschluss
Fernbedienung
7. USB-Buchse
8. Anschluss
Landstrom
9. Schutzerdung
10. 230 V Schuko-
Steckdose
Term i nal f ü r D irekt a nsc h lus s
(TSI 30)
7
6
3
8
1
9
2
4
5
10

ECTIVE SI & TSI Series 13
Achtung!
Maximale Leistung der Verbraucher beachten!
Bei Strömen >15A müssen Verbraucher direkt am Terminal für Direktanschlüsse ange-
bunden werden.
Warnung!
Gefahr eines Stromschlags!
Das Gerät ist grundsätzlich mit Sicherheitsmerkmalen ausgestattet, welche gefährliche
Stromschläge verhindern können.
Um die höchstmögliche Sicherheit im Betrieb zu gewährleisten, ist es jedoch zwingend
notwendig, dass in jedem Fall der Erdungsanschluss des Wechselrichter an einer Schut-
zerdung (meist grün-gelbes Kabel) angeschlossen wird.
Betriebsbedingungen
Alles auf einen Blick
Leistungsabgabe in % der
Dauerleistung
120% – 150% für 10 Sekunden
150% – 200% für 2 Sekunden
Umschaltzeit USV (TSI Serie) < 16 ms
Wechselspannung 230V
Wechselspannungsschwankungen:
max.10%
Frequenz: 50Hz ± 1 Hz
Wellenform Reine Sinuswelle (THD < 4%) bei
Nenneingangsspannung
Batteriearten Nass, AGM, GEL, Li-Ion (nur mit BMS)

14 ECTIVE SI & TSI Series
Leerlaufstromaufnahme SI-/TSI-Serie
Achtung!
Stromaufnahme im Leerlauf!
Schalten Sie den Wechselrichter bei Nichtgebrauch mit dem Hauptschalter aus, da
ansonsten im Leerlauf eine Stromaufnahme gemäß dieser Tabelle erfolgt. Sie schützen
damit Ihre Batterie vor einer Beschädigung durch Tiefenentladung.
Modell 12V24V
SI 3 ca.0,55A ca.0,28A
SI / TSI 5 ca.0,60A ca.0,30A
SI / TSI 10 ca.0,70A ca.0,35A
SI / TSI 15 ca.0,90A ca.0,45A
SI / TSI 20 ca.1,00A ca.0,50A
SI / TSI 25 ca.1,10A ca.0,50A
SI / TSI 30 ca.1,20A ca.0,60A
Wirkungsgradbereich*
Systemspannung Wirkungsgrad
12V 86% – 90%
24V 87% – 91%
* Die Wirkungsgrade hängen von der Art der Verbraucher und der Auslastung ab.So weist der Wechselrich-
ter typischerweise bei einer Auslastung von ca.70 % die höchsten Wirkungsgrade auf.
Empfohlene Umgebungsbedingungen
Arbeitstemperatur -15°C bis 40°C
Lagertemperatur -40°C bis 85 °C
Relative Luftfeuchtigkeit 20% ~ 90%

ECTIVE SI & TSI Series 15
Hinweis!
Anlaufströme beachten!
Beachten Sie beim Anschluss von induktiven Geräten (elektrischem Antrieb z.B.Bohr-
maschine, Kühlschrank usw.), dass diese zum Anlaufen oft kurzfristig eine 3–10-fach
höhere Leistung benötigen als auf dem Typenschild angegeben.Die maximale kurzfristi-
ge Leistungsabfrage darf die maximale Leistung des Wechselrichters nicht übertreffen.
Hinweis!
Akustische Signale beachten!
Im Falle einer Überlastung ertönt ein akustisches Signal. Wird die benötigte Leistung
nicht innerhalb der vorgegebenen Zeit auf die maximale Dauerleistung reduziert, schal-
tet sich der Wechselrichter automatisch ab.
Hinweis!
Leistungseinbußen durch Hitze!
Bei Umgebungstemperaturen über 40 °C (z.B. bedingt durch heiße Einbauorte oder
direkte Sonneneinstrahlung) verringern sich die vorgegebenen Leistungen und die
Wirkungsgrade.

16 ECTIVE SI & TSI Series
Allgemeine Sicherheitshinweise zur
Installation
Warnung!
Beschränkter Nutzerkreis
Folgende Personen sollten dieses Produkt nur unter Aufsicht einer weiteren verantwort-
lichen Person nutzen:
 Personen mit eingeschränkten physischen Fähigkeiten.
 Personen mit eingeschränkten geistigen Fähigkeiten.
 Personen mit eingeschränkten sensorischen Fähigkeiten.
 Kinder unter 12 Jahren.
 Verwenden Sie das Gerät nur für die bestimmungsgemäße Nutzung.
 Verwahren Sie das Gerät außerhalb der Reichweite von Kindern.
 Die Wartung und Reparatur darf nur durch eine Fachkraft erfolgen, die mit allen
aktuellen Richtlinien (z.B. VDE-Richtlinien) vertraut ist.
Warnung!
Hinweise zur Installation
 Die Installation des Geräts darf nur durch entsprechend geschultes Fachpersonal und
nur unter Einhaltung aller geltenden Sicherheitsvorschriften und Richtlinien erfolgen.
 Insbesondere beim Einsatz des Gerätes auf Booten können durch mangelhafte
Installationen Korrosionsschäden entstehen. Die Installation sollte daher von
geschulten Boots-Elektrikern durchgeführt werden.
Warnung!
Wichtige Montagehinweise!
Um Gefährdung insbesondere durch Brandgefahr, Verletzungen und
elektrischem Schlag zu vermeiden sind folgende Hinweise zu beachten:
 Das Gerät kann sowohl horizontal als auch vertikal verbaut werden.
 Verdecken Sie nie die Belüftungs-Ein- bzw. Ausgänge und sorgen Sie für eine
allgemein gute Belüftung. Der Einbauort des Wechselrichters muss stets großzügig
belüftet sein: Achten Sie darauf, dass der Abstand zwischen Belüftungs-Ein- bzw.
Ausgängen und der nächsten Oberfläche mindestens 10 cm beträgt.

ECTIVE SI & TSI Series 17
 Montieren bzw.verschrauben Sie den Wechselrichter nur auf festen Montageflächen.
 Vermeiden Sie das ziehen an Kabeln.
 Halten Sie alle Kabel während der Montage und Demontage gut fest.
 Verbinden Sie immer zuerst die Eingangsspannung und schalten den Wechselrichter
danach ein.
 Vermeiden Sie direkte lange Sonneneinstrahlung und die Montage in der Nähe von
Wärmequellen.
 Vermeiden Sie Staub, Feuchtigkeit und ätzende oder brennbare Stoffe in der Nähe des
Wechselrichters.
 Der Wechselrichter wird während des Betriebs warm, vermeiden Sie die Nähe zu
temperaturempfindlichen Gegenständen.
 Lassen Sie den Wechselrichter nicht fallen und vermeiden Sie Stöße.
 Stellen Sie keine Gegenstände auf den Wechselrichter.
 Öffnen Sie das Gerät auf keinen Fall.
 Nutzen Sie für die Pflege nur trockene Tücher. Schalten Sie den Wechselrichter vorher
aus.
 Schalten Sie den Wechselrichter während aller Arbeiten vorher aus.
 Benutzen Sie bei scharfkantigen Durchführungen immer Leerrohre oder
Kabeldurchführungen.
 Verlegen Sie die 230V-Ausgangsleitung und Gleichspannungszuleitungen nie
zusammen im selben Leitungskanal.
 Das Gerät ist nur unter Ausschluss jeglicher Beschädigung zu betreiben.
 Die Ein- und Ausgänge der Belüftung sind stets frei zu halten.
 Bei Arbeiten am Gerät ist die Stromversorgung zu unterbrechen.

18 ECTIVE SI & TSI Series
Wechselrichter in Betrieb nehmen
1. Vergewissern Sie sich, dass der AN/AUS-Schalter des Wechselrichters auf „Aus“
gestellt ist. Sollte es sich bei der Eingangsspannung um ein Versorgungsgerät
handeln, schalten Sie auch dieses aus.
2. Verbinden Sie den Wechselrichter über Kabel mit der Gleichspannungsquelle.
3. Verbinden Sie das Netzkabel mit dem Wechselrichter (bei Modellen der TSI-Serie).
4. Schalten Sie den Wechselrichter an.
5. Warten Sie ca.12 Sekunden, bis der Wechselrichter sich einschaltet.
Hinweis!
Funkenbildung!
Beim Anschließen der Eingangs-Gleichspannungsquelle kommt es durch die Aufladung
der internen Kondensatoren zur Funkenbildung.
Überwinterung / Längerer Nichtgebrauch
Hinweis!
Wenn der Wechselrichter über längere Zeit nicht genutzt wird, beachten Sie bitte
folgende Hinweise um Ihre Batterie vor der Entladung zu schützen:
1. Trennen Sie alle Verbraucher vom Wechselrichter.
2. Trennen Sie die Batterie vom Wechselrichter (Trennschalter oder Abklemmen der
Verbindungskabel).
Ohne vollständige Trennung der Batterie erfolgt auch weiterhin eine minimale
Stromaufnahme des Wechselrichters.
