ED 1549VB-30-201 User manual

BATH.EDBYELLEN.COM

ED is Ellen DeGeneres’ iconic style, values and personality shared through
collections of beautifully designed, high-quality products for home, pets and
people. All ED merchandise design and materials are approved by Ellen, ensuring
it maintains her standards and upholds her promise to make each item feel
like a personal connection between herself and consumers around the world.
ED es el estilo icónico de Ellen DeGeneres, son sus valores y su personalidad
compartidos a través de colecciones de productos de alta calidad, bellamente
diseñados para el hogar, las mascotas y las personas. Todos los diseños y
materiales de los productos ED son aprobados por Ellen, asegurando de esta
manera que mantengan sus estándares y sostengan su promesa de hacer que cada
artículo se sienta como una conexión personal entre ella misma y los consumidores
de todo el mundo.
INTRODUCCIÓN
BIENVENIDO
INTRODUCTION
WELCOME

3
ATTACH YOUR RECEIPT HERE
Serial Number__________________ Purchase Date__________________

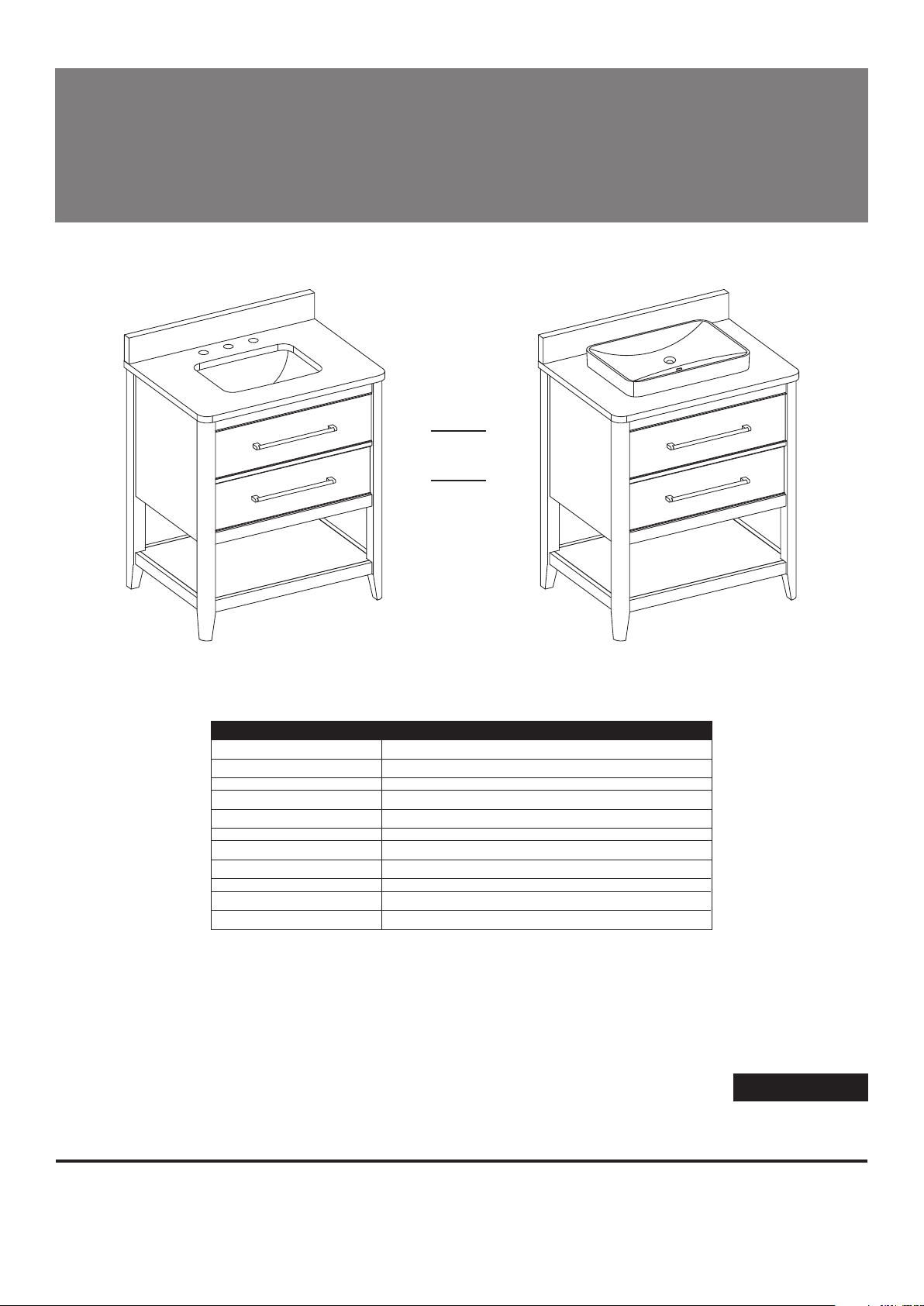

1549VB-30-201 30" White Finish Vanity Base
1549VB-30-242 30" Light Gray Finish Vanity Base
5500VT-30-900 5500-30" Carrara Marble Top with Backsplash
4500VT-30-907 4500-30" Pure White Top with Backsplash
4500VT-30-900 4500-30" Carrara Marble Top with Backsplash
5500VT-30-907 5500-30" Pure White Top with Backsplash
MODEL NUMBER DESCRIPTION
SN015B Standard Undermount Sink
SN047B Semi-recessed Sink
Español p. 13
Questions, problems, missing parts? Before returning to your retailer, call our customer service
department at 1-855-571-1044, 9 a.m. - 5 p.m., EST, Monday - Friday.
MODEL #
1549VB-30-201; 1549VB-30-242
30-IN VANITY BASE
OR

4
TABLE OF CONTENTS
Package Contents...........................................................................................................................5
Hardware Contents..........................................................................................................................5
Safety Instructions...........................................................................................................................5
Preparation ....................................................................................................................................6
Assembly or Installation Instructions .............................................................................................6
Care and Maintenance .................................................................................................................10
Warranty ......................................................................................................................................10
Replacement Parts List ...............................................................................................................11

5
HARDWARE CONTENTS (NOT SHOWN ACTUAL SIZE)
PACKAGE CONTENTS
SAFETY INSTRUCTIONS
Please read and understand this entire manual before attempting to assemble, operate or install the
product.
WARNING
• There are several assembly steps, including unpacking, that require two adults.
CAUTION
• Follow these instructions closely, take your time, and use care while assembling this vanity.
KEEP THESE INSTRUCTIONS FOR FUTURE REFERENCE.

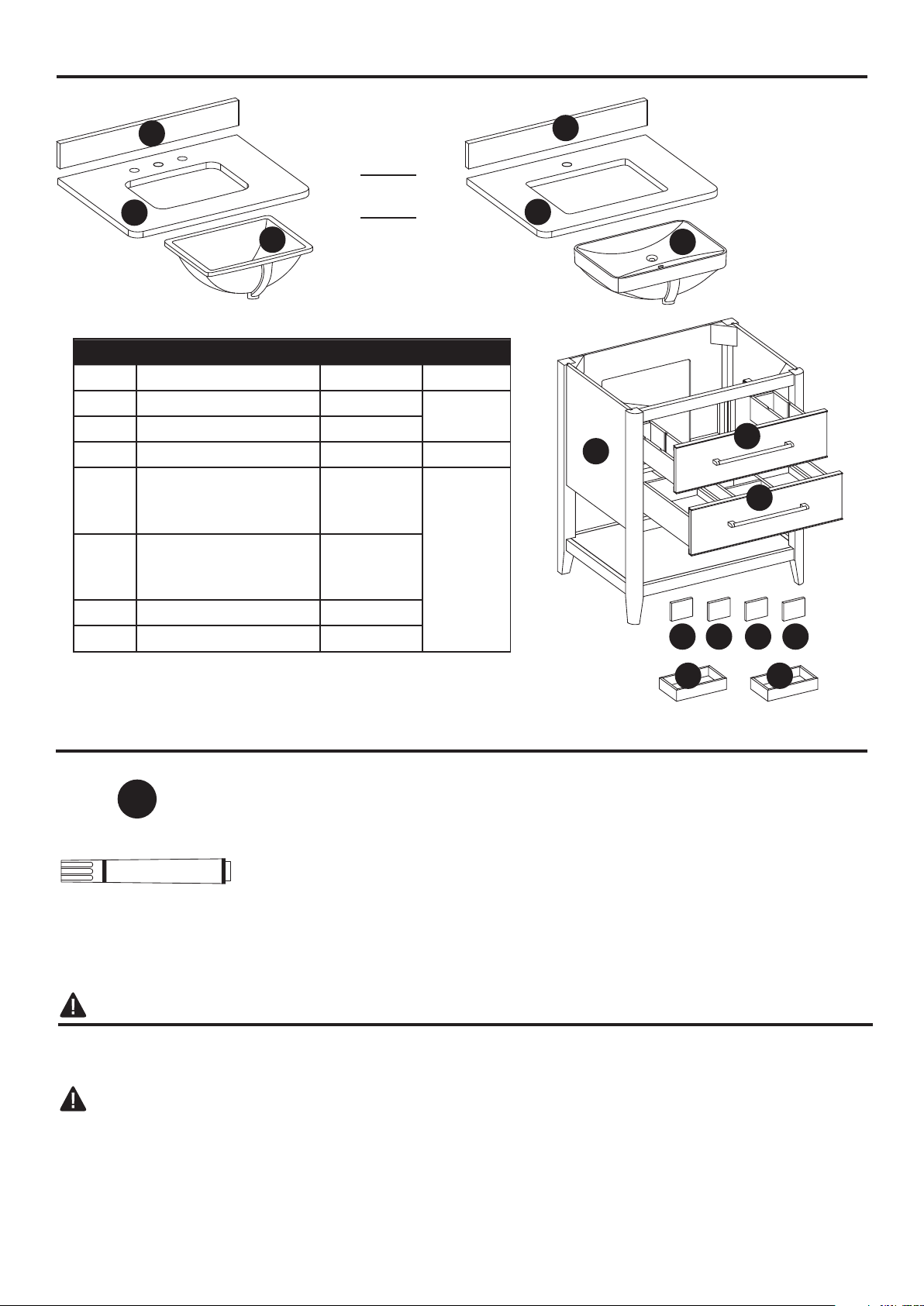

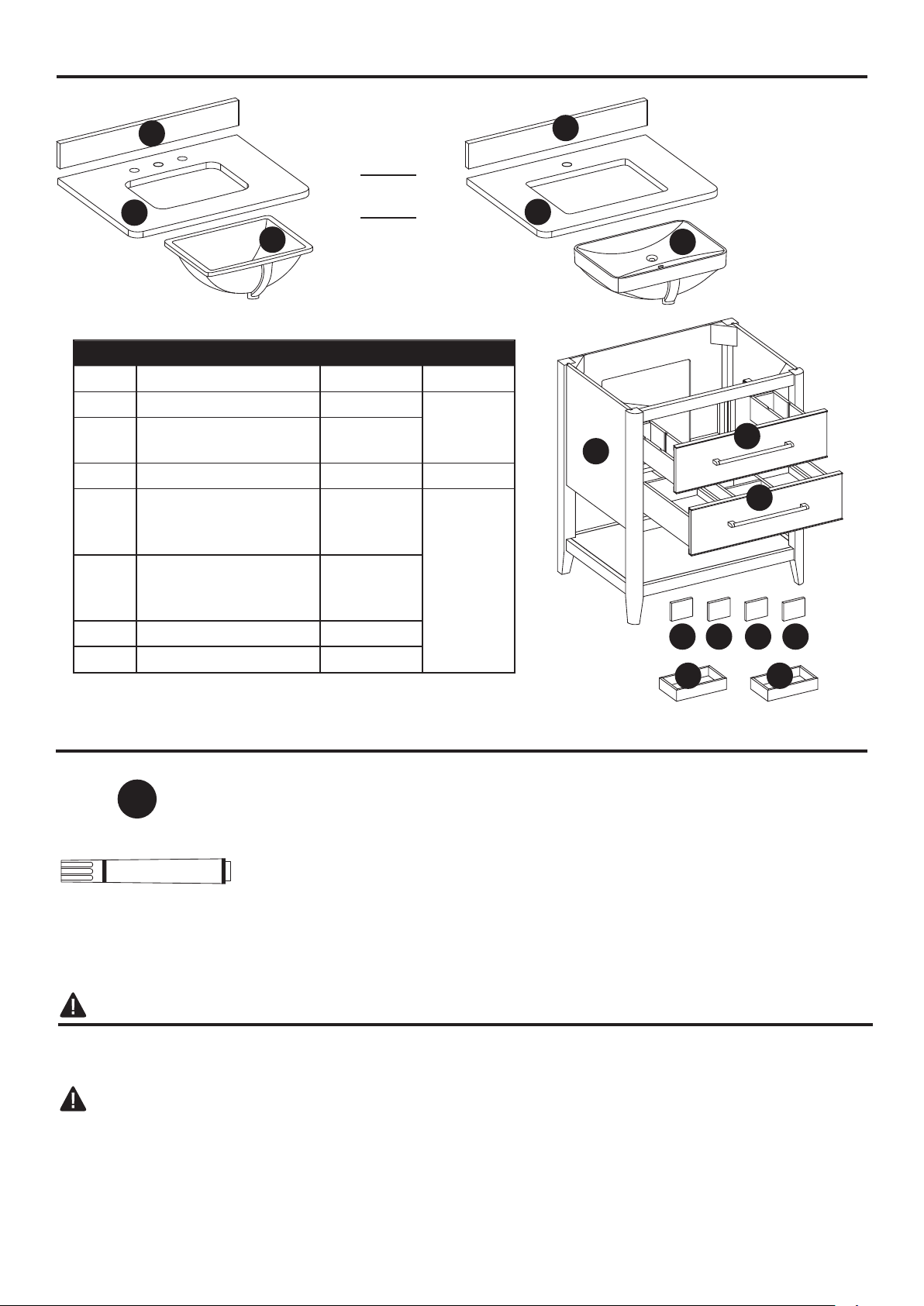

PART DESCRIPTION QUANTITY
A Vanity 1
B Top 1
C Backsplash 1
D Sink 1
E
Upper Drawer
(preassembled
to Vanity(A))
1
F
Lower Drawer
(preassembled
to Vanity(A))
1
G Drawer Divider 4
H Drawer Box 2
CARTON
Box 2 of 3
Box 2 of 3
Box 1 of 3
Box 3 of 3
AA
Touch Up Pen
Qty. 1
OR
D
C
B B
C
D
AE
F
H H
G G G G

6
INSTALLATION INSTRUCTIONS
PREPARATION
Before beginning assembly of product, make sure all parts are present. Compare parts with
package contents list and hardware contents list. If any part is missing or damaged, do not attempt
to assemble the product.
Estimated Installation Time: 45 minutes (24 hours for silicone caulk to dry).
Tools Required for Installation (not included): Phillips screwdriver, utility knife or scissors, silicone
caulk, power drill with drill bit, measuring tape, level
WARNING
Vanity (A) MUST be secured to wall.
Note: Clean area where the vanity (A) will be
permanently located prior to beginning installation,
ensuring the vanity (A) will not interfere with any
water supply and drain lines once mounted.

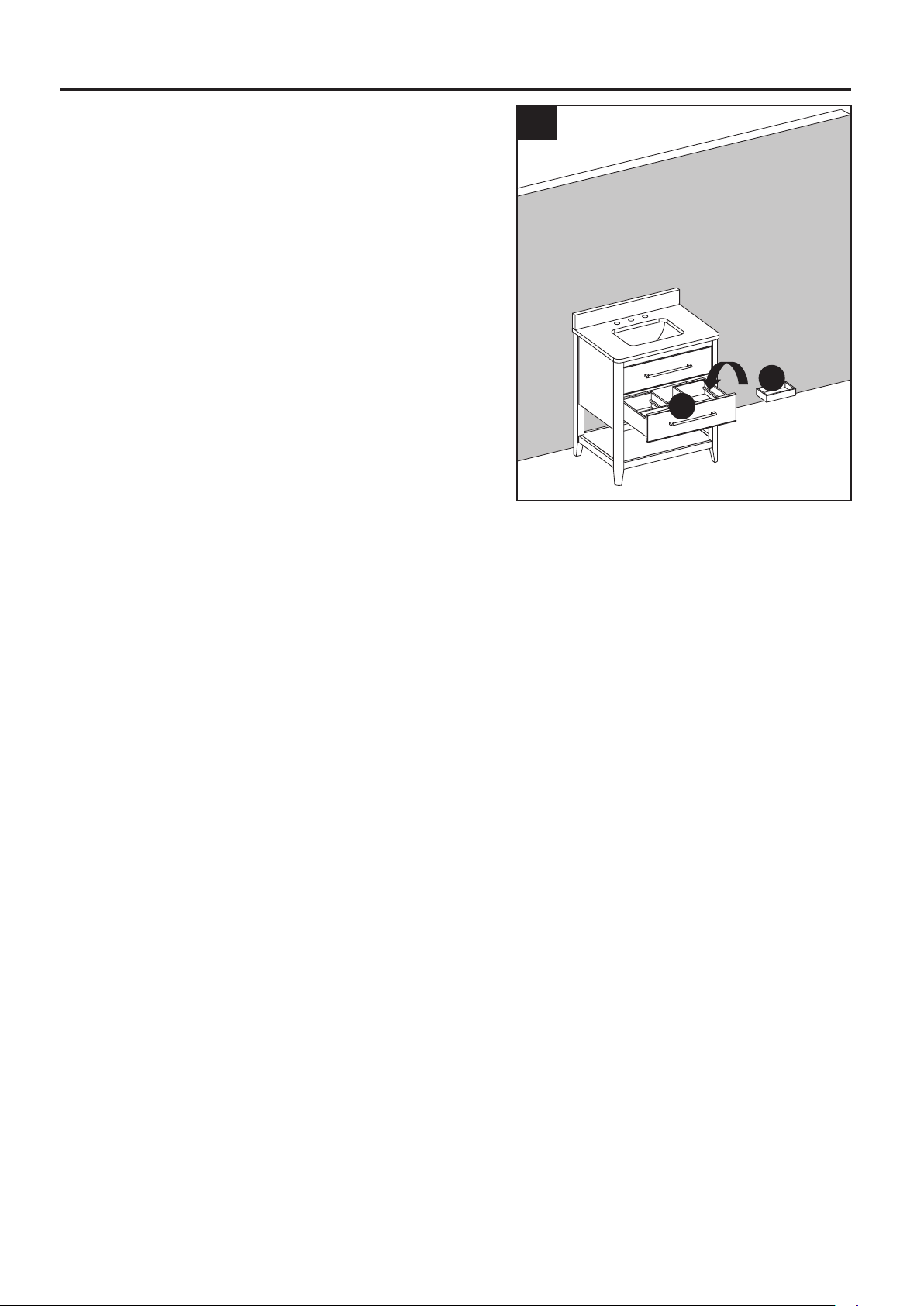

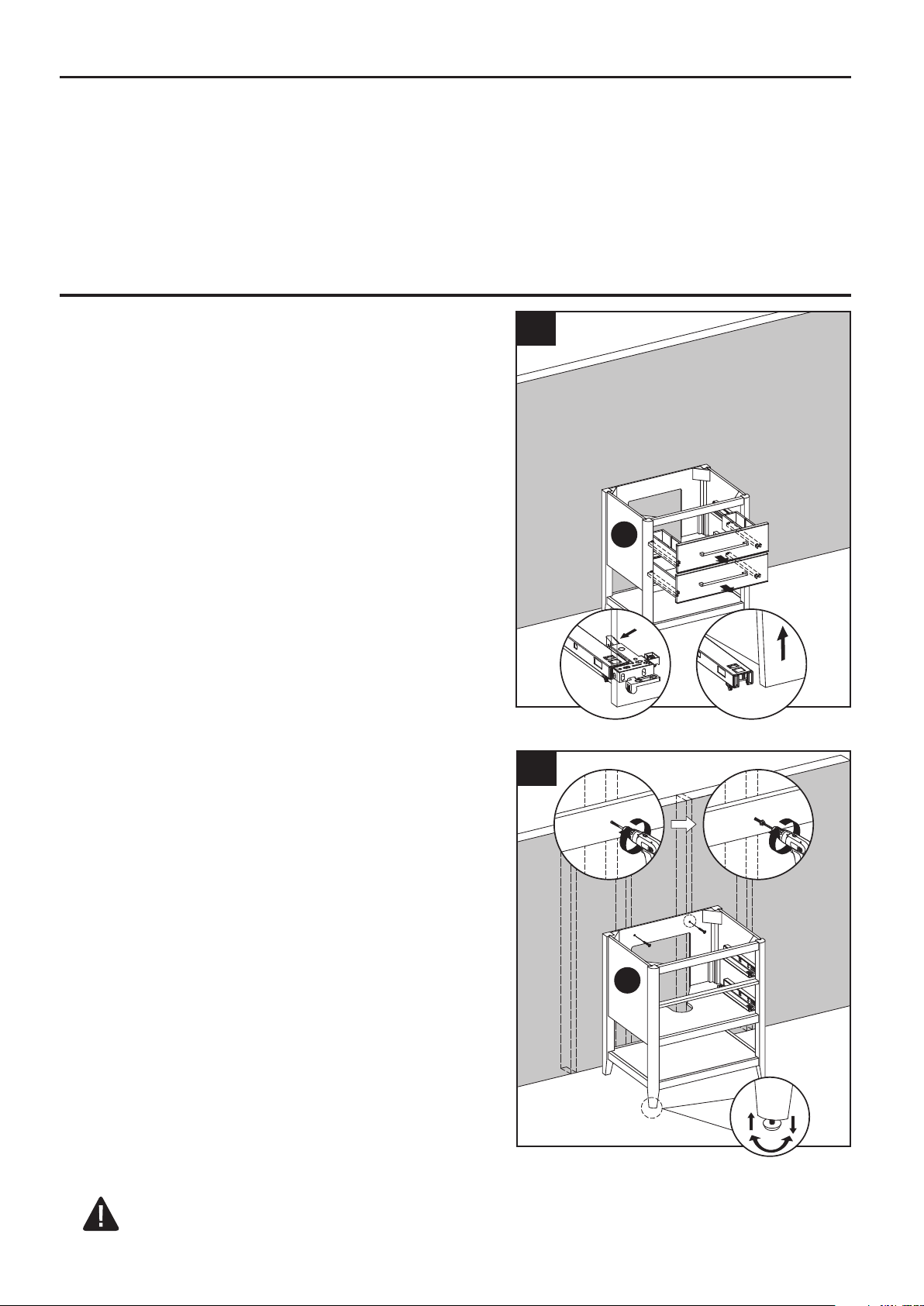

2. With two people, carefully place vanity (A)
against the wall in its final location.
While holding the vanity base firmly against the
wall, use the pre-assembled levelers on the
bottom of each leg of the vanity (A) to level the
item. Twisting the levelers counterclockwise
will raise the height of the vanity (A), and
twisting them clockwise will lower the vanity.
Once the vanity is in place, against the wall,
and level from front to back and side to side,
drill a hole through the vanity mounting area
and into the wall studs (as illustrated in
diagram 2). Using appropriate mounting
hardware (not included), secure the vanity (A) to
a wall stud. If possible, secure the vanity (A) to two wall studs for increased stability.
1. As shown in the diagram, fully extend the
drawer and locate the plastic levers on the
metal glide tracks. Push the left-side and
right-side levers at the same time to
disengage the drawer from the drawer glides.
Gently lift the drawer up to remove it from
vanity (A).
1
A
2
1
2
12
A

7
INSTALLATION INSTRUCTIONS

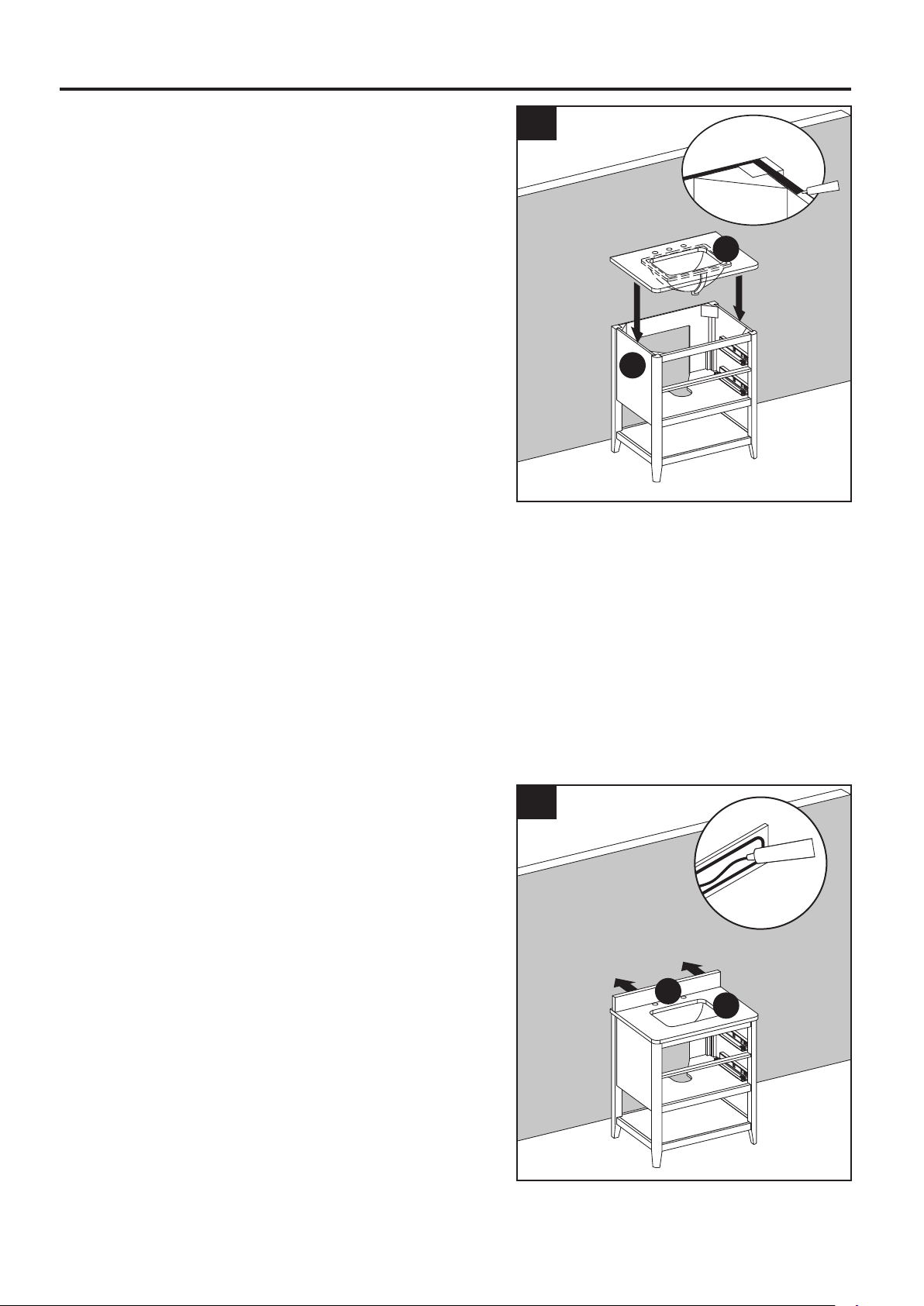

4. Apply silicone caulk (not included) to unpolished
side and bottom of backsplash (C). Position
backsplash (C) on top (B) and against wall.
Clean any excess caulk before allowing
to dry.
3. To install the Top (B) to the vanity (A).
Apply silicone caulk to the top edge of the
wood cabinet. With the help of another adult,
gently lower the stone top with assembled sink
onto the cabinet. Make sure the stone top is flush
with the back side of the wood cabinet and the
stone overhang is equal on both sides over the
wood cabinet left and right side walls. Remove
any excess caulk before allowing to dry.
At this time, if the vanity purchased has a
semi-recessed sink, use the Instruction Manual,
located in the box with the vanity top (B) to install
the sink bowl (D) to the vanity top.
At this time, if the vanity purchased has an
undermount sink, use the Instruction Manual,
located in the box with the vanity top (B) to
install the sink bowl (D) to the vanity top before
moving to Step 3.
If the vanity purchased has a semi-recessed
sink proceed to Step 3. The semi-recessed sink
bowl (D) will be installed after the vanity top (B)
is attached to the vanity base (A).
Helpful tip: it may be easier to install your
choice of faucet (not included) before securing
the vanity top (B) to vanity base (A).
3
1
2
2
A
B
4
1
22
B
C

8
INSTALLATION INSTRUCTIONS

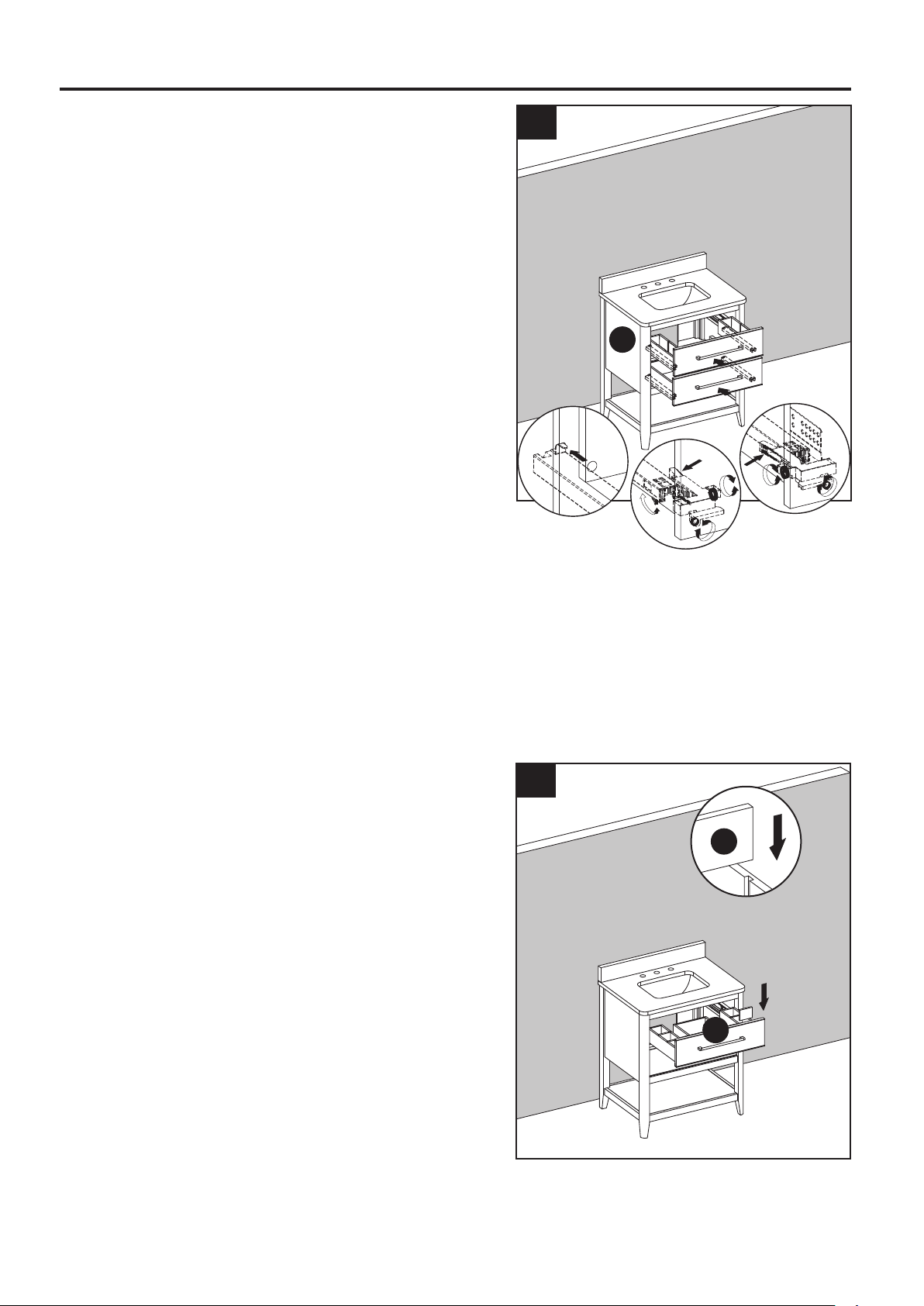

6. Insert the four drawer dividers (G) into the
notch on the left and right sides of the inside
of the upper drawer (E).
5. To reinstall drawer(s) into vanity (A), fully
extend metal glide tracks. Gently lower and
slide drawer box into rear glide catch. Next,
lower drawer box down to completely rest
on extended glides. Then, push plastic levers
to lock the drawer box in place.
Note: Drawer box alignment can be adjusted,
if necessary. As shown in the diagram, spin
the adjustment wheel to the left to raise the
drawer box, or to the right to lower the drawer
box. The left and right-side glide heights can
also be adjusted independently in order to find
the drawers best alignment position.
CAUTION
DO NOT force drawer or damage to glide(s) may
occur. If drawer does not slide in with ease,
remove and try again from the start.
A
5
1
23
6
G
E

9
INSTALLATION INSTRUCTIONS
7. Put the two drawer boxes (H) into the left and
right sides of the lower drawer (F), as
illustrated in the diagram.
7
F
H

10
CARE AND MAINTENANCE
WARRANTY
IMPORTANT
• Dust the vanity regularly with a soft, non-lint producing cloth or household dusting product.
• You can clean the vanity with a gentle, non-abrasive household cleaner.
• Make sure to dry the wood immediately with a soft cloth or towel.
• The stone top can be cleaned using standard marble cleaning agents available at your local
supplier.
• Tips for using touch-up pen (AA): For scratches, stroke in direction of scratch; for worn areas,
stroke in direction of wood grain. Rub off excess colorant promptly with a soft cloth.
• Shade variations and patterns are an inherent characteristic of stone (e.g. granite, marble,
engineered stone). Stone tops will vary from product to product. Use caution placing items
such as soap or any fragranced material on the stone surface. Use a soap dish, coaster or
similar item to protect the surface if placing any soap or fragranced products on the stone.
• If soap or fragranced products come in contact with the stone top, rinse the surface with water
and dry using a soft non-abrasive cloth.
• WARNING: Must use cleaning agents safe for stone. Check your cleaning agents use
restrictions before using on any stone. Damage to the stone may result. Vanity Manufacturer not
responsible for damage caused by improper cleaning agents or soaps used. Warranty will not
cover damage caused by the use of improper soaps or cleaning agents.
• DO NOT use products to clean the stone top that contain acetone, lemon, vinegar or other
acids as these may cause damage to the stone surface.
• Periodically reseal the stone top using an appropriate stone sealer available from your local
home store. Follow the manufacturer’s directions on how to apply.
The manufacturer warrants this item against defects in materials and workmanship for a period of
one (1) year from the date of original retail purchase. This warranty applies only to the original
purchaser. This warranty does not apply to any damage on the product by accident, misuse, or
modified, improper installation or by affixing accessories not produced by the manufacturer. The
manufacturer will not be held liable for damages caused from cleaners or soaps that etch or stain
the stone top. The manufacturer is not accountable whatsoever for product installation during the
warranty period. There is no further expressed warranty. The manufacturer shall not be legally
responsible for incidental, consequential or special damages arising at or in connection with
product use or performance except as may otherwise be accorded by law. The manufacturer
disclaims any and all implied warranties.

11
REPLACEMENT PARTS LIST FOR 1549VB-30-201
PART DESCRIPTION PART #
G Drawer Divider 1549VB-30-201-DIVIDER
1549VB-30-201-DRAWER BOXH Drawer Box
1549VB-30-201-
TOP DRAWER FRONT
I Upper Drawer Front
1549VB-30-201-
BOTTOM DRAWER FRONT
J Lower Drawer Front
AA Touch-up Pen OF-0010
BB Handle-brushed nickel 1549-BN HARDWARE
CC Leveler T-1007
DD 14-IN Glide Track Set SH-ABC-14IN-3A
For replacement parts, call our customer service department at 1-855-571-1044, 9 a.m. - 5 p.m.,
EST, Monday - Friday.
AA BB CC DD
G
H
I
J

12
REPLACEMENT PARTS LIST FOR 1549VB-30-242
For replacement parts, call our customer service department at 1-855-571-1044, 9 a.m. - 5 p.m.,
EST, Monday - Friday.
PART DESCRIPTION PART #
G Drawer Divider 1549VB-30-242-DIVIDER
1549VB-30-242-DRAWER BOXH Drawer Box
1549VB-30-242-
TOP DRAWER FRONT
I Upper Drawer Front
1549VB-30-242-
BOTTOM DRAWER FRONT
J Lower Drawer Front
AA Touch-up Pen OF-0120R
BB Handle-brushed nickel 1549-BN HARDWARE
CC Leveler T-1007
DD 14-IN Glide Track Set SH-ABC-14IN-3A
AA BB CC DD
G
H
I
J

13
1549VB-30-201 Armario de Lavabo de 30" con Acabado Blanco
1549VB-30-242 Armario de Lavabo de 30" con Acabado Gris Claro
5500VT-30-900 5500-Encimera de Baño de Mármol Carrara de 30" con Protector contra Salpicaduras
4500VT-30-907 4500-Encimera de Baño Blanco Puro de 30" con Protector contra Salpicaduras
4500VT-30-900 4500-Encimera de Baño de Mármol Carrara de 30" con Protector contra Salpicaduras
5500VT-30-907 5500-Encimera de Baño Blanco Puro de 30" con Protector contra Salpicaduras
NÚMERO DE MODELO DESCRIPCIÓN
SN015B Lavabo Estándar de Montaje Empotrado
SN047B Lavabo Semiempotrado
MODELO #
1549VB-30-201; 1549VB-30-242
GABINETE DE LA
VANIDAD DE 76,2 CM
O
ADJUNTE SU RECIBO AQUÍ
Número de serie__________________ Fecha de compra__________________
¿Preguntas, problemas, piezas faltantes? Antes de volver a la tienda, llame a nuestro
Departamento de Servicio al Cliente al 1-855-571-1044 de lunes a viernes de 9:00 a.m. a 5:00 p.m.,
hora estándar del Este.

14
ÍNDICE
Contenido del paquete..................................................................................................................15
Aditamentos........................................................................................................................15
Información de seguridad..............................................................................................................15
Preparación..................................................................................................................................16
Instrucciones de ensamblaje o instalación...................................................................................16
Cuidado y mantenimiento..............................................................................................................20
Garantía.........................................................................................................................................20
Lista de piezas de repuesto...........................................................................................................21

15
ADITAMENTOS (NO SE MUESTRAN EN TAMAÑO REAL)
CONTENIDO DEL PAQUETE
PIEZA DESCRIPCIÓN CANTIDAD
A Tocador 1
B Cubierta 1
CProtector contra
salpicaduras 1
D Lavabo 1
E
Cajón Superior
(prearmada en el
tocador (A))
1
F
Cajón Inferior
(prearmada en el
tocador (A))
1
G Separador de Cajones 4
H Caja del cajón 2
CARTÓN
Caja 2 de 3
Caja 2 de 3
Caja 1 de 3
Caja 3 de 3
AA
Aplicador de retoque
Cant. 1
O
D
C
B B
C
D
AE
F
H H
G G G G
INFORMACIÓN DE SEGURIDAD
Lea y comprenda completamente este manual antes de intentar ensamblar, usar o instalar el
producto.
ADVERTENCIA
• Hay varios pasos de ensamblaje, incluido el desembalaje, que requieren dos adultos.
PRECAUCIÓN
•
Siga estas instrucciones detenidamente, tómese el tiempo necesario y tenga cuidado al
ensamblar este tocador.
GUARDE ESTAS INSTRUCCIONES PARA REFERENCIA FUTURA.

16
1. Como se muestra en el diagrama, extienda
completamente la gaveta y ubique las
palancas de plástico en los rieles de
deslizamiento metálicos. Empuje las palancas
del lado izquierdo y del lado derecho al
mismo tiempo para desenganchar la gaveta
de los deslizadores para gaveta. Levante la
gaveta suavemente para retirarla del
tocador (A).
1
A
2
1
2
12
A
INSTRUCCIONES DE INSTALACIÓN
PREPARACIÓN
Antes de comenzar a ensamblar el producto, asegúrese de tener todas las piezas. Compare las
piezas con la lista del contenido del paquete y la lista de aditamentos. No intente ensamblar el
producto si falta alguna pieza o si estas están dañadas.
Temps d’installation approximatif : 45 minutes (24 heures pour le séchage du
calfeutrant à base de silicone).
Outils nécessaires pour l’installation (non inclus) : tournevis cruciforme, couteau à lame rétractable
ou ciseaux, calfeutrant à base de silicone, perceuse électrique et foret, ruban à mesurer et niveau.
ADVERTENCIA
El tocador (A) DEBE fijarse a la pared.
Nota: limpie el área donde se colocará el
tocador (A) antes de comenzar con la
instalación permanente y asegúrese de que el
tocador (A) no interfiera con ningún suministro
de agua ni desagües una vez montado.
2. Con la ayuda de dos personas, coloque
cuidadosamente el tocador (A) contra la pared en
su ubicación definitiva. Mientras sostiene la base
del tocador firmemente contra la pared, use los
niveladores preensamblados en la parte inferior
de cada pata del tocador (A) para nivelar el artículo.
Si gira los niveladores en dirección contraria a las
manecillas del reloj aumentará la altura del tocador
(A); si los gira en dirección de las manecillas del
reloj disminuirá la altura del tocador.
Una vez que el tocador esté en su lugar, contra la
pared, y nivelado de adelante hacia atrás y de lado a
lado, taladre un orificio a través del área de montaje
del tocador y en los montantes de la pared (como se
ilustra en el diagrama 2). Con los aditamentos de
montaje adecuados (no se incluyen), fije el tocador (A) a un montante de la pared.
Si es posible, fije el tocador (A) a dos montantes de pared para obtener mayor estabilidad.

17
INSTRUCCIONES DE INSTALACIÓN
4. Aplique masilla de calafateo de silicona (no
se incluye) en el lado sin pulir y la parte
inferior del protector contra salpicaduras (C).
Posicione el protector contra salpicaduras (C)
sobre la cubierta (B) y pegado a la pared.
Limpie cualquier exceso de masilla de
calafateo antes de permitir que se seque.
3
1
2
2
A
B
4
1
22
B
C
3. Para instalar la encimera (B) al armario de
lavabo (A). Aplique masilla de silicona al borde
superior del armario de madera. Con ayuda de
otro adulto, baje con cuidado la encimera de
piedra con el fregadero ensamblado en el armario. Asegúrese de que la encimera de piedra
esté al ras con la parte trasera del armario de madera y que el saliente de piedra sea igual
en ambas partes sobre la cara izquierda y derecha del armario de madera. Retire la masilla
sobrante antes de que se seque.
Llegado a este punto, si el armario de lavabo que ha comprado viene con un fregadero
semi-empotrable, use el Manual de Instrucciones que se encuentra en la caja de la
encimera (B) para instalar el fregadero (D) a la encimera.
Llegado a este punto, si el armario de lavabo que
ha comprado viene con un fregadero de montaje
bajo encimera, use el Manual de Instrucciones
que se encuentra en la caja del armario de
lavabo (B), para instalar el fregadero (D) en la
encimera antes de pasar al Paso 3.
Si el armario de lavabo que ha comprado viene
con un fregadero semi-empotrable, proceda al
Paso 3. El fregadero semi-empotrable (D) se
instalará después de que la encimera (B) esté
fijada al armario de lavabo (A).
Consejo útil: puede que sea más fácil que instale
el grifo que ha elegido (no incluido) antes de
asegurar la encimera (B) al armario de lavabo (A).

18
INSTRUCCIONES DE INSTALACIÓN
6. Inserte los cuatro divisores para los
cajones (G) en la muesca del lado izquierdo
y del lado derecho del interior del cajón
superior (E).
A
5
1
23
6
G
E
5. Para reinstalar las gavetas en el tocador (A),
extienda los rieles de deslizamiento metálicos
por completo. Baje con cuidado la gaveta y
deslícela hasta el cerrojo posterior de los
rieles deslizantes. A continuación, baje la
caja de la gaveta para que se asiente por
completo sobre los rieles deslizantes
extendidos. Luego, presione las palancas
de plástico para asegurar la caja de la gaveta
en su lugar.
Nota: la alineación de la caja de la gaveta se
puede ajustar, si es necesario. Como se
muestra en el diagrama, gire la rueda de
ajuste hacia la izquierda para levantar la caja
de la gaveta, o hacia la derecha para bajarla.
También se puede regular la altura de los
rieles de deslizamiento a la izquierda y a la
derecha independientemente para encontrar la
mejor posición de alineamiento de las gavetas.
PRECAUCIÓN
NO fuerce ni dañe la gaveta, ya que podrían producirse daños en los deslizadores. Si la
gaveta no se desliza con facilidad, retírela e intente nuevamente desde el principio.

19
INSTRUCCIONES DE INSTALACIÓN
7. Coloque las dos caja del cajón (H) en los
lado izquierdo y del lado derecho del cajón
inferior (F), como se muestra en el diagrama.
7
F
H

20
CUIDADO Y MANTENIMIENTO
GARANTÍA
IMPORTANTE
• Limpie el tocador regularmente con un paño suave que no deje pelusas o con un producto de
limpieza doméstico.
• Puede limpiar el tocador con un limpiador doméstico suave no abrasivo.
• Asegúrese de secar la madera inmediatamente con un paño o una toalla suave.
• La cubierta de piedra se puede limpiar con limpiadores para mármol estándar disponibles en
su tienda local.
• Consejos para usar el aplicador de retoque (AA): para rayones, aplique en la dirección del rayón;
para áreas desgastadas, aplique en la dirección de la veta de madera. Frote el exceso de
colorante rápidamente con un paño suave para retirarlo.
• La variación en el tono y diseño es una característica propia de la piedra (como en el caso del
granito, el mármol y la piedra procesada). Las cubiertas de piedra varían de un producto a otro.
Tenga cuidado al colocar artículos como jabón o cualquier material perfumado en la superficie
de piedra. Utilice una jabonera, un posavasos o un artículo similar para proteger la superficie al
colocar jabón o productos con alguna fragancia sobre la piedra.
• Si el jabón o los productos con alguna fragancia entran en contacto con la superficie de piedra,
enjuague el área con agua y seque usando un paño suave de material no abrasivo.
• ADVERTENCIA: se deben usar agentes de limpieza aptos para la piedra. Revise las
restricciones de uso de los agentes de limpieza antes de usar sobre cualquier piedra. Se
pueden producir daños a la piedra. El fabricante del tocador no es responsable de los daños
provocados por agentes de limpieza o jabones inadecuados utilizados. La garantía no cubrirá
los daños provocados por el uso de jabones o agentes de limpieza inadecuados.
• NO utilice productos que contengan acetona, limón, vinagre u otros ácidos para limpiar la parte
superior de piedra, ya que estos pueden dañar la superficie de piedra.
• Vuelva a sellar la cubierta de piedra de forma periódica con un sellador de piedra, disponible
en la tienda más cercana a su domicilio. Siga las instrucciones del fabricante sobre cómo aplicar
el artículo.
El fabricante garantiza que este artículo está libre de defectos en los materiales y la mano de obra
por un período de un (1) año a partir de la fecha de compra original. Esta garantía es válida solo
para el comprador original. Esta garantía no se aplica si el producto ha sido dañado por accidentes
o uso indebido, modificación o instalación incorrecta, o a causa de elementos accesorios que no
son del fabricante. El fabricante no será responsable por daños causados de limpiadores o jabones
que produzcan decapado o manchas en la cubierta de piedra. El fabricante no asume ningún tipo
de responsabilidad por la instalación del producto durante el período de garantía. No existe otro
tipo de garantía explícita. El fabricante no será legalmente responsable por daños accidentales,
especiales o resultantes que surjan o se relacionen con el uso o rendimiento del producto, excepto
que la ley indique lo contrario. El fabricante rechaza cualquiera y todas las garantías implícitas.
