ED 1656VB-30-241 User manual

BATH.EDBYELLEN.COM

ED is Ellen DeGeneres’ iconic style, values and personality shared through
collections of beautifully designed, high-quality products for home, pets and
people. All ED merchandise design and materials are approved by Ellen, ensuring
it maintains her standards and upholds her promise to make each item feel
like a personal connection between herself and consumers around the world.
ED es el estilo icónico de Ellen DeGeneres, son sus valores y su personalidad
compartidos a través de colecciones de productos de alta calidad, bellamente
diseñados para el hogar, las mascotas y las personas. Todos los diseños y
materiales de los productos ED son aprobados por Ellen, asegurando de esta
manera que mantengan sus estándares y sostengan su promesa de hacer que cada
artículo se sienta como una conexión personal entre ella misma y los consumidores
de todo el mundo.
INTRODUCCIÓN
BIENVENIDO
INTRODUCTION
WELCOME

3
ATTACH YOUR RECEIPT HERE
Serial Number__________________ Purchase Date__________________
OR

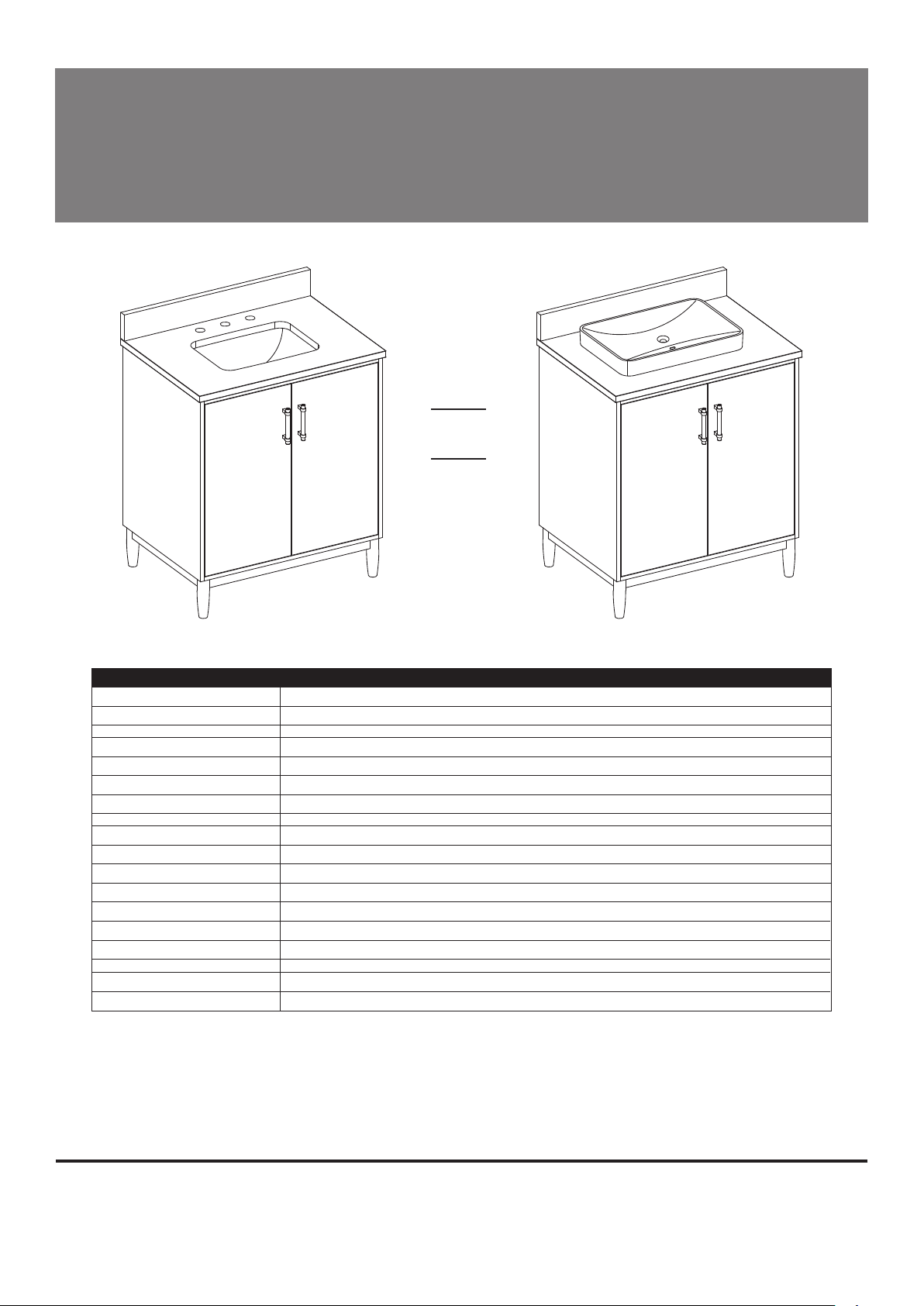

2500VT-30-903 30" Engineered Carrara Top with Backsplash
1656VB-30-241 30" White Oak Finish Vanity Base
1656VB-30-247 30" Cashmere Oak Finish Vanity Base
2500VT-30-900 30" Carrara Marble Top with Backsplash
3500VT-30-901 3500-30" Engineered White Top with Backsplash
3500VT-30-906 3500-30" Dark Gray Top with Backsplash
3500VT-30-907 3500-30" Pure White Top with Backsplash
3500VT-30-900 3500-30" Carrara Marble Top with Backsplash
2500VT-30-901 30" Engineered White Top with Backsplash
MODEL NUMBER DESCRIPTION
2500VT-30-904 30" Black Granite Top with Backsplash
2500VT-30-905 30" Terrazzo Top with Backsplash
2500VT-30-906 30" Dark Gray Top with Backsplash
2500VT-30-907 30" Pure White Top with Backsplash
SN015B Standard Undermount Sink
SN047B Semi-recessed Sink
Questions, problems, missing parts? Before returning to your retailer, call our customer service
department at 1-855-571-1044, 9 a.m. - 5 p.m., EST, Monday - Friday.
MODEL #
1656VB-30-241; 1656VB-30-247
30-IN VANITY BASE
Español p. 13

4
TABLE OF CONTENTS
Package Contents...........................................................................................................................5
Hardware Contents..........................................................................................................................5
Safety Instructions...........................................................................................................................5
Preparation ....................................................................................................................................6
Assembly or Installation Instructions .............................................................................................6
Care and Maintenance .................................................................................................................10
Warranty ......................................................................................................................................10
Replacement Parts List ...............................................................................................................11

5

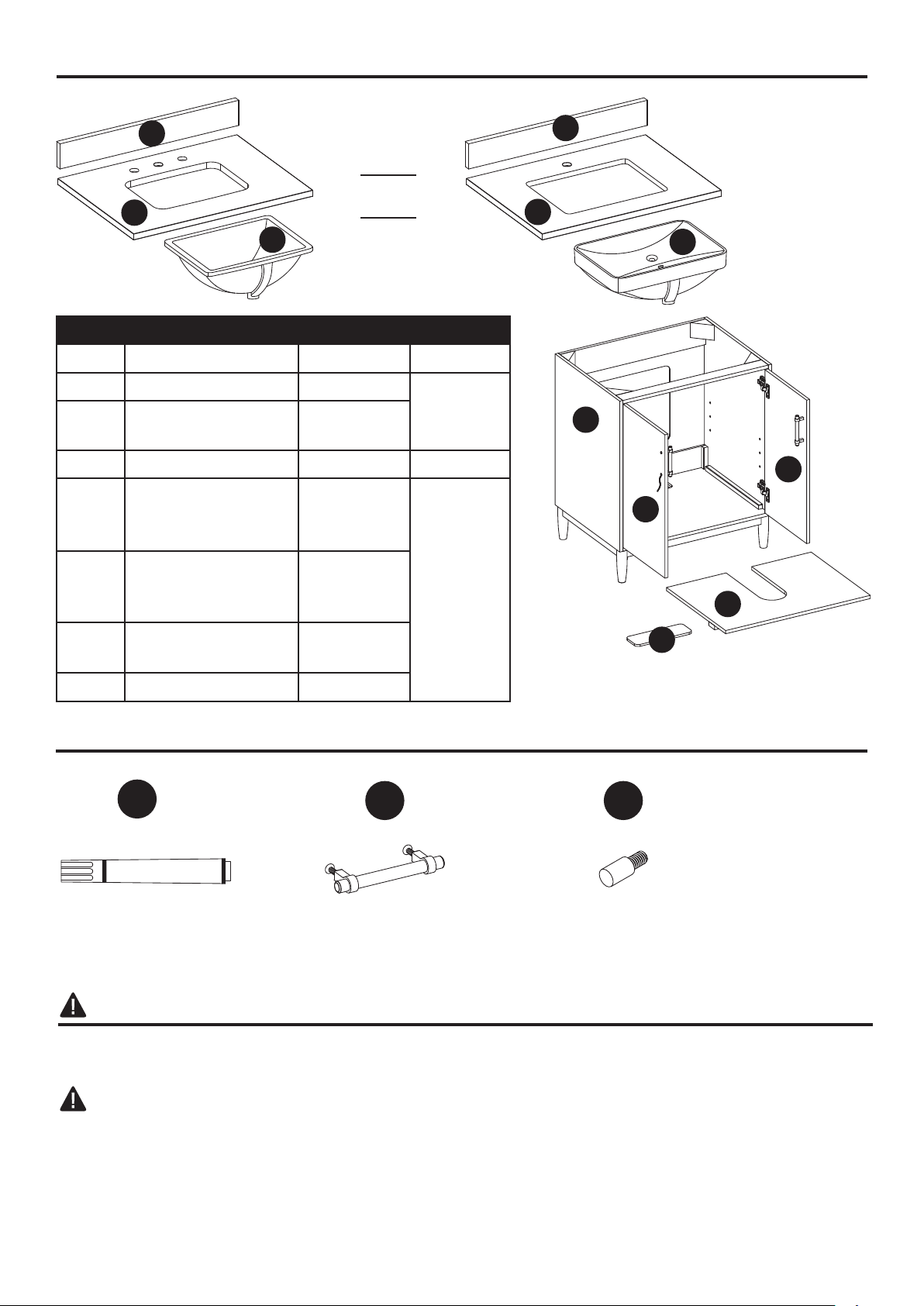

HARDWARE CONTENTS (NOT SHOWN ACTUAL SIZE)
PACKAGE CONTENTS
SAFETY INSTRUCTIONS
Please read and understand this entire manual before attempting to assemble, operate or install the
product.
WARNING
• There are several assembly steps, including unpacking, that require two adults.
CAUTION
• Follow these instructions closely, take your time, and use care while assembling this vanity.
KEEP THESE INSTRUCTIONS FOR FUTURE REFERENCE.
PART DESCRIPTION QUANTITY
A Vanity 1
B Top 1
C Backsplash 1
D Sink 1
E
Left Door
(preassembled
to Vanity(A))
1
F
Right Door
(preassembled
to Vanity(A))
1
GFloor Plumbing
Cutout Lid 1
H Shelf 1
CARTON
Box 2 of 3
Box 2 of 3
Box 1 of 3
Box 3 of 3
AA
Touch Up Pen
Qty. 1
Handle (2 Options)
Brushed Nickel (Qty. 2)
Matte Black (Qty. 2)
BB CC
OR
D
C
B
C
B
D
A
G
H
E
F
Shelf Pin
Qty. 4

6
INSTALLATION INSTRUCTIONS
PREPARATION
Before beginning assembly of product, make sure all parts are present. Compare parts with
package contents list and hardware contents list. If any part is missing or damaged, do not attempt
to assemble the product.
Estimated Installation Time: 45 minutes (24 hours for silicone caulk to dry).
Tools Required for Installation (not included): Phillips screwdriver, utility knife or scissors, silicone
caulk, power drill with drill bit, measuring tape, level
BB
Hardware Used
Handle x 2
2
12
A
WARNING
Vanity (A) MUST be secured to wall.

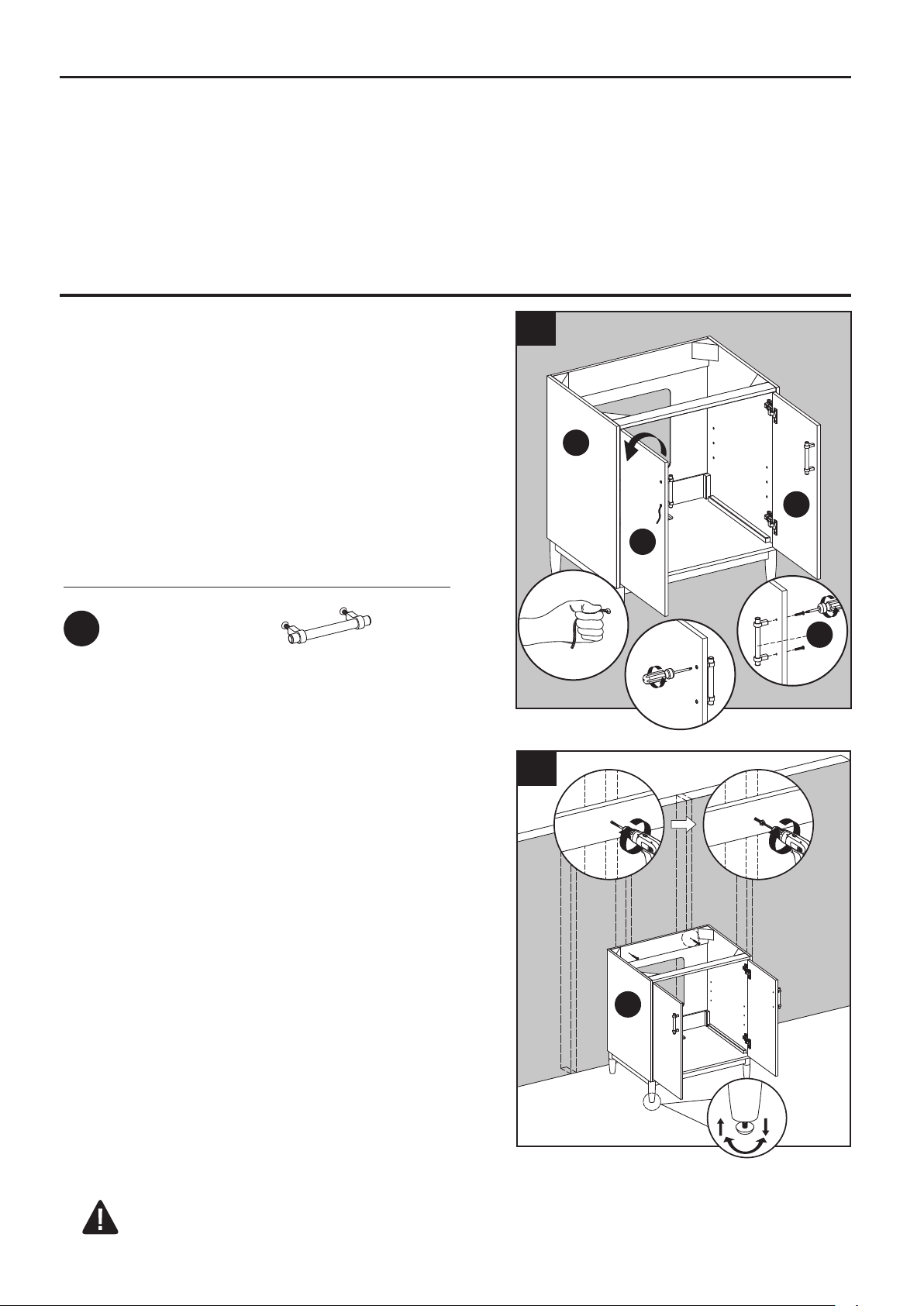

Note: Clean area where the vanity (A) will be
permanently located prior to beginning installation,
ensuring the vanity (A) will not interfere with any
water supply and drain lines once mounted.
2. With two people, carefully place vanity (A)
against the wall in its final location.
While holding the vanity base firmly against the
wall, use the pre-assembled levelers on the
bottom of each leg of the vanity (A) to level the
item. Twisting the levelers counterclockwise
will raise the height of the vanity (A), and
twisting them clockwise will lower the vanity.
Once the vanity is in place, against the wall,
and level from front to back and side to side,
drill a hole through the vanity mounting area
and into the wall studs (as illustrated in
diagram 2). Using appropriate mounting
hardware (not included), secure the vanity (A) to
a wall stud. If possible, secure the vanity (A) to two wall studs for increased stability.
1. One set of handles (BB) is attached to the
inside of doors (E & F) and the other set is
packaged separately inside. Use the attached
string to open the door initially. Unscrew the
handle (BB) and attach your preferred handle
to the outside of the doors (E & F), as
illustrated in the diagram.
Note: This vanity base comes with two
different door handle options. 1
A
E
F
1
2
3
BB

7
INSTALLATION INSTRUCTIONS
3
2
2
A
B
1

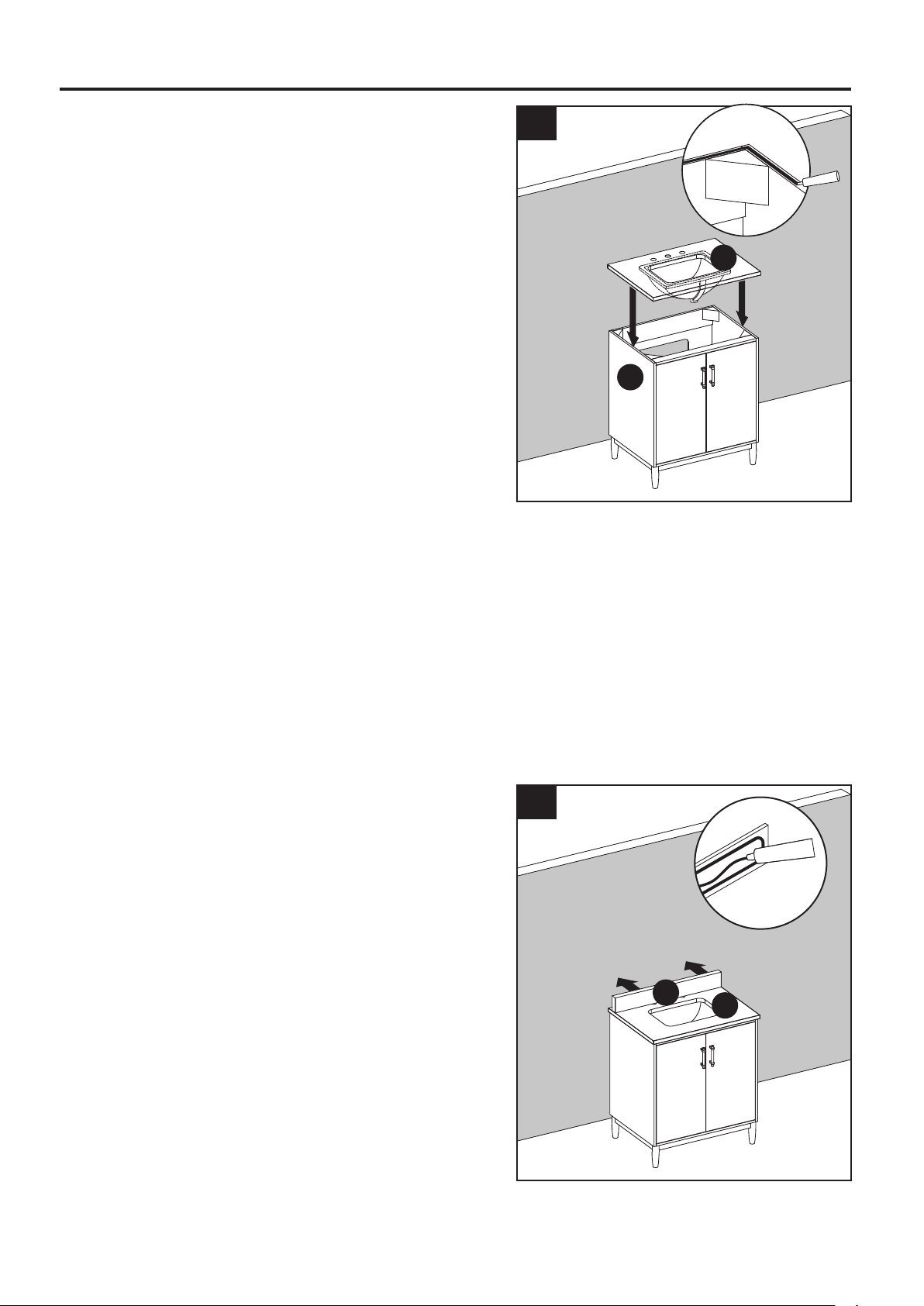

4. Apply silicone caulk (not included) to unpolished
side and bottom of backsplash (C). Position
backsplash (C) on top (B) and against wall.
Clean any excess caulk before allowing
to dry.
3. To install the Top (B) to the vanity (A).
Apply silicone caulk to the top edge of the
wood cabinet. With the help of another adult,
gently lower the stone top with assembled sink
onto the cabinet. Make sure the stone top is flush
with the back side of the wood cabinet and the
stone overhang is equal on both sides over the
wood cabinet left and right side walls. Remove
any excess caulk before allowing to dry.
At this time, if the vanity purchased has a
semi-recessed sink, use the Instruction Manual,
located in the box with the vanity top (B) to install
the sink bowl (D) to the vanity top.
At this time, if the vanity purchased has an
undermount sink, use the Instruction Manual,
located in the box with the vanity top (B) to
install the sink bowl (D) to the vanity top before
moving to Step 3.
If the vanity purchased has a semi-recessed
sink proceed to Step 3. The semi-recessed sink
bowl (D) will be installed after the vanity top (B)
is attached to the vanity base (A).
Helpful tip: it may be easier to install your
choice of faucet (not included) before securing
the vanity top (B) to vanity base (A).
4
1
22
B
C

8
INSTALLATION INSTRUCTIONS

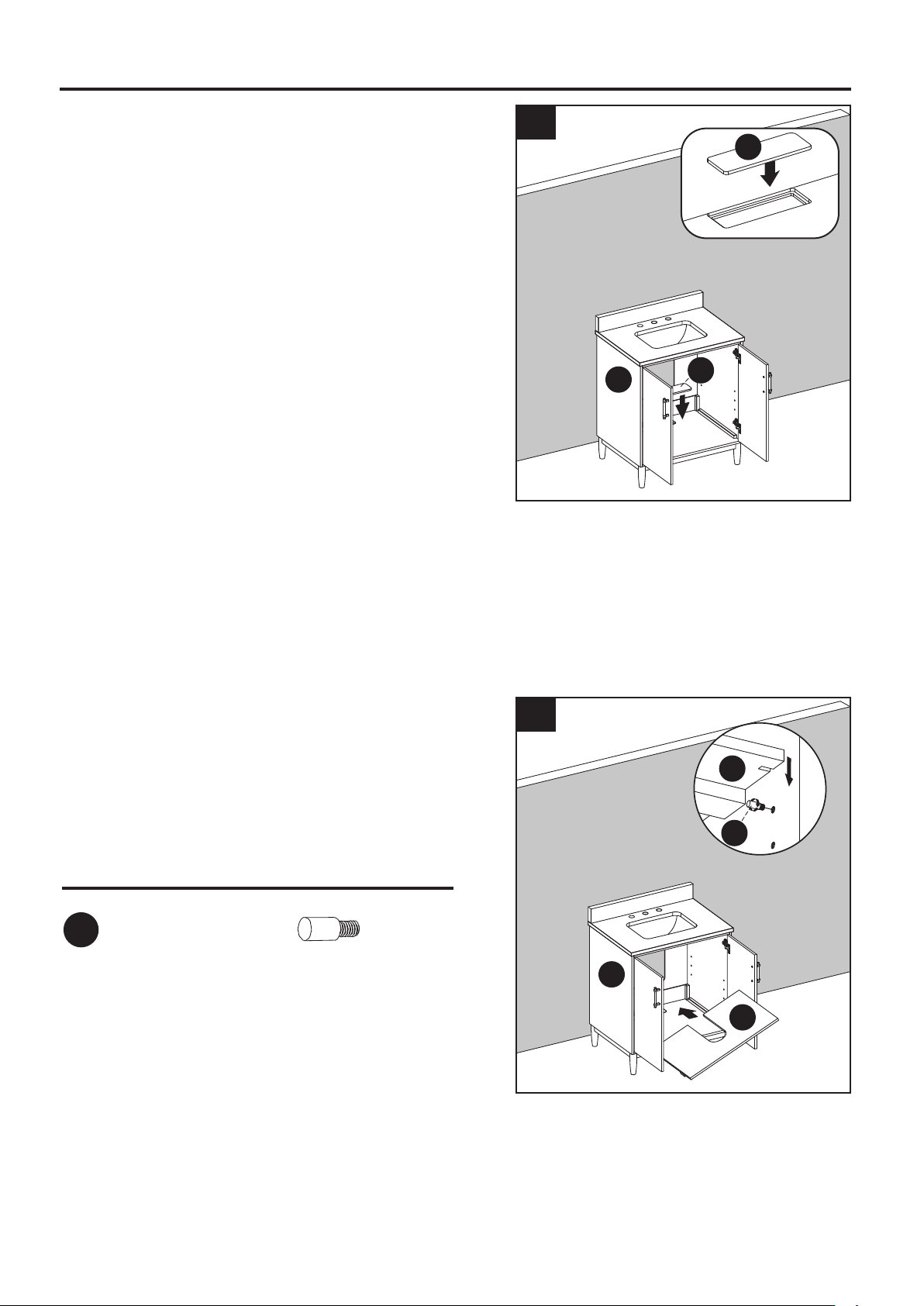

5. The back of the vanity is open for accessibility
for drain(s) and water line(s) hookup. If your
plumbing comes out of the back wall, insert
the floor plumbing cutout lid (G), as shown in
Illustration 5. This will close the hole and
increase your storage space.
If your plumbing comes out of the floor, this
hole provides accessibility for drain and water
line hookup.
6. Screw shelf pins (CC) hand tight into the threaded
holes of vanity (A). Place shelf (H) on top of shelf
pins (CC).
5
G
AG
CC
Hardware Used
Shelf Pin x 4
6
1
3
H
CC
A
2
H

9
INSTALLATION INSTRUCTIONS
7.

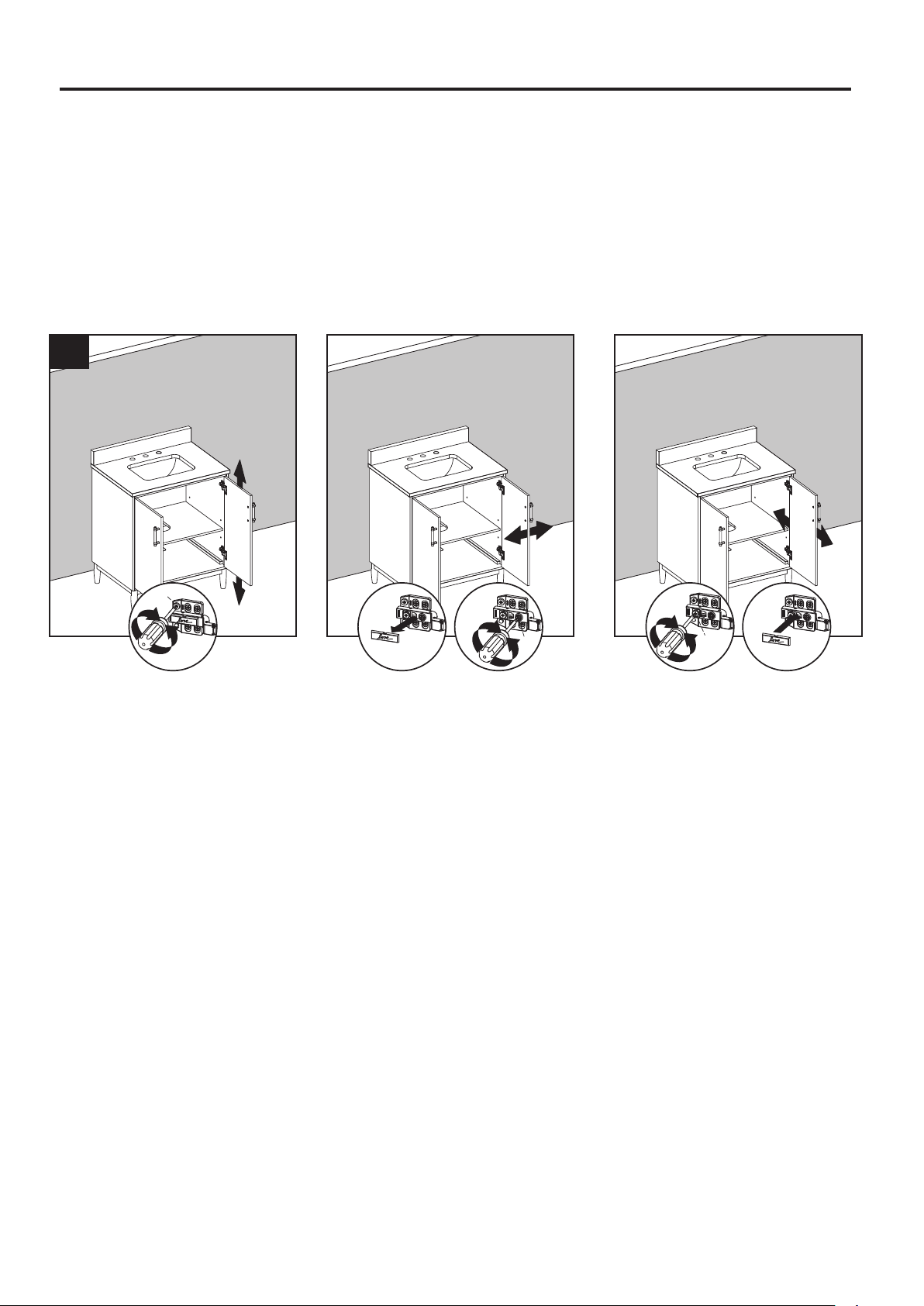

If you need to adjust the doors, do so in the following manner.
To adjust door up or down, loosen screws (a) on both hinges, adjust door, and retighten screws.
To adjust door left or right, turn screws (b) on both hinges, in and out.
To adjust door in or out, loosen screws (c) on both hinges, adjust door, and retighten screws.
Assembly is now complete. Install desired faucet and drain assemblies (neither included)
per the manufacturers’ instructions to complete the installation.
7
2
33
2
2
2
a
1
1
1
2
2
b
1
1
c3

10
CARE AND MAINTENANCE
WARRANTY
IMPORTANT
• Dust the vanity regularly with a soft, non-lint producing cloth or household dusting product.
• You can clean the vanity with a gentle, non-abrasive household cleaner.
• Make sure to dry the wood immediately with a soft cloth or towel.
• The stone top can be cleaned using standard marble cleaning agents available at your local
supplier.
• Tips for using touch-up pen (AA): For scratches, stroke in direction of scratch; for worn areas,
stroke in direction of wood grain. Rub off excess colorant promptly with a soft cloth.
• Shade variations and patterns are an inherent characteristic of stone (e.g. granite, marble,
engineered stone). Stone tops will vary from product to product. Use caution placing items
such as soap or any fragranced material on the stone surface. Use a soap dish, coaster or
similar item to protect the surface if placing any soap or fragranced products on the stone.
• If soap or fragranced products come in contact with the stone top, rinse the surface with water
and dry using a soft non-abrasive cloth.
• WARNING: Must use cleaning agents safe for stone. Check your cleaning agents use
restrictions before using on any stone. Damage to the stone may result. Vanity Manufacturer not
responsible for damage caused by improper cleaning agents or soaps used. Warranty will not
cover damage caused by the use of improper soaps or cleaning agents.
• DO NOT use products to clean the stone top that contain acetone, lemon, vinegar or other
acids as these may cause damage to the stone surface.
• Periodically reseal the stone top using an appropriate stone sealer available from your local
home store. Follow the manufacturer’s directions on how to apply.
The manufacturer warrants this item against defects in materials and workmanship for a period of
one (1) year from the date of original retail purchase. This warranty applies only to the original
purchaser. This warranty does not apply to any damage on the product by accident, misuse, or
modified, improper installation or by affixing accessories not produced by the manufacturer. The
manufacturer will not be held liable for damages caused from cleaners or soaps that etch or stain
the stone top. The manufacturer is not accountable whatsoever for product installation during the
warranty period. There is no further expressed warranty. The manufacturer shall not be legally
responsible for incidental, consequential or special damages arising at or in connection with
product use or performance except as may otherwise be accorded by law. The manufacturer
disclaims any and all implied warranties.

11

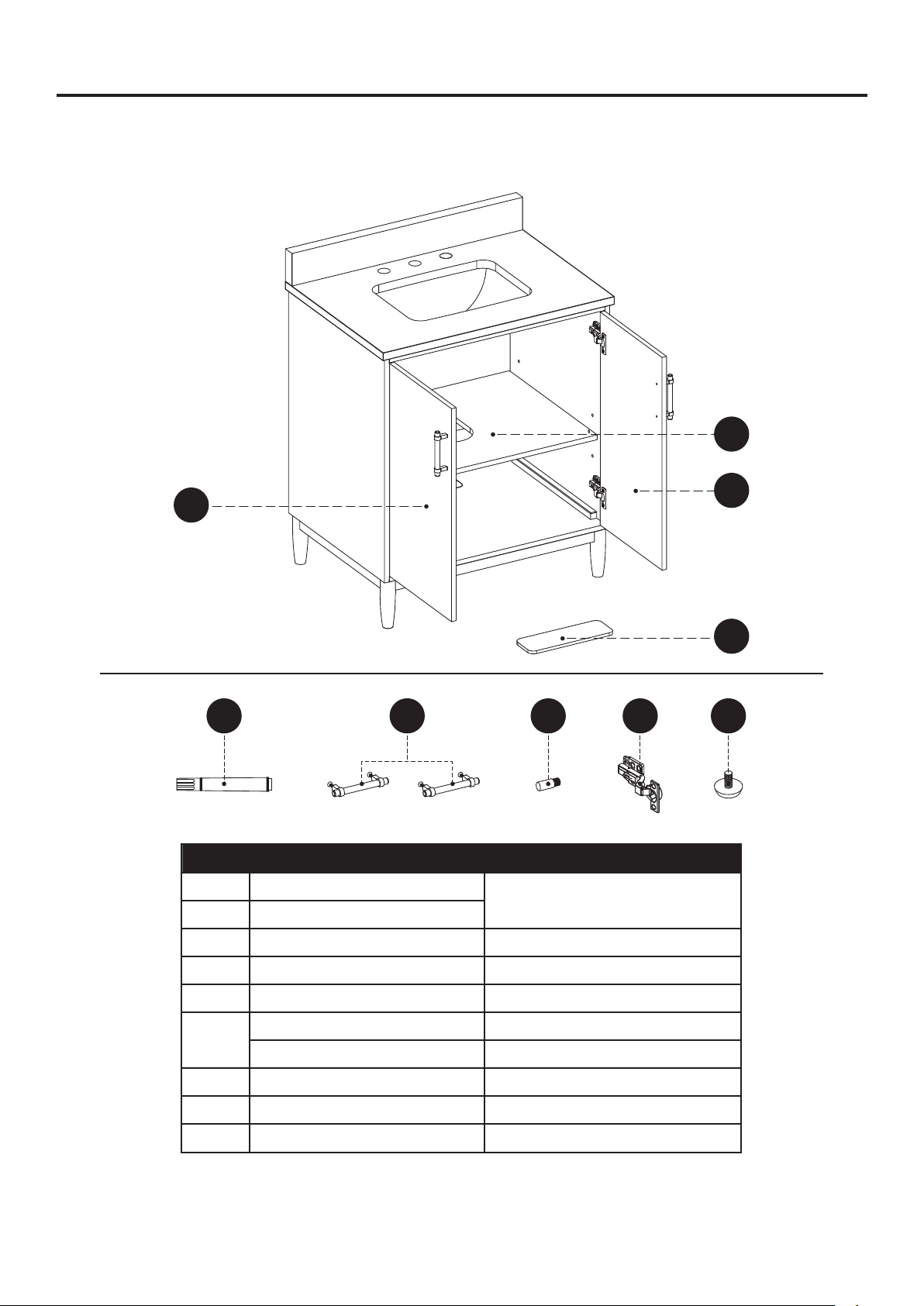

REPLACEMENT PARTS LIST FOR 1656VB-30-241
PART DESCRIPTION PART #
E Left Door 1656VB-30-241 DOOR SET
F Right Door
1656VB-30-241-SHELF
241 FP LIDG Floor Plumbing Cutout Lid
H Shelf
AA Touch-up Pen OF-0010
BB Handle-brushed nickel 1656-BN HARDWARE
Handle-matte black 1656-MB HARDWARE
CC Shelf Pin PU17-SP-002
DD Hinge SH-ABC-HINGES
EE Leveler T-1007
For replacement parts, call our customer service department at 1-855-571-1044, 9 a.m. - 5 p.m.,
EST, Monday - Friday.
EF
G
H
AA BB CC DD EE

12
REPLACEMENT PARTS LIST FOR 1656VB-30-247
For replacement parts, call our customer service department at 1-855-571-1044, 9 a.m. - 5 p.m.,
EST, Monday - Friday.
EF
G
H
AA BB CC DD EE
PART DESCRIPTION PART #
E Left Door 1656VB-30-247 DOOR SET
F Right Door
1656VB-30-247-SHELF
247 FP LIDG Floor Plumbing Cutout Lid
H Shelf
AA Touch-up Pen OX-0950
BB Handle-brushed nickel 1656-BN HARDWARE
Handle-matte black 1656-MB HARDWARE
CC Shelf Pin PU17-SP-002
DD Hinge SH-ABC-HINGES
EE Leveler T-1007

13
O
2500VT-30-903 Encimera de Baño de Diseño Carrara de 30" con Protector contra Salpicaduras
1656VB-30-241 Armario de Lavabo de 30" con Acabado de Roble Blanco
1656VB-30-247 Armario de Lavabo de 30" con Acabado de Roble de cachemira
2500VT-30-900 Encimera de Baño de Mármol Carrara de 30" con Protector contra Salpicaduras
3500VT-30-901 3500-Encimera de Baño de Diseño Blanco de 30" con Protector contra Salpicaduras
3500VT-30-906 3500-Encimera de Baño Gris Oscuro de 30" con Protector contra Salpicaduras
3500VT-30-907 3500-Encimera de Baño Blanco Puro de 30" con Protector contra Salpicaduras
3500VT-30-900 3500-Encimera de Baño de Mármol Carrara de 30" con Protector contra Salpicaduras
2500VT-30-901 Encimera de Baño de Diseño Blanco de 30" con Protector contra Salpicaduras
NÚMERO DE MODELO DESCRIPCIÓN
2500VT-30-904 Encimera de Baño de Granito Negro de 30" con Protector contra Salpicaduras
2500VT-30-905 Encimera de Baño de Terrazo de 30" con Protector contra Salpicaduras
2500VT-30-906 Encimera de Baño Gris Oscuro de 30" con Protector contra Salpicaduras
2500VT-30-907 Encimera de Baño Blanco Puro de 30" con Protector contra Salpicaduras
SN015B Lavabo Estándar de Montaje Empotrado
SN047B Lavabo Semiempotrado
MODELO #
1656VB-30-241; 1656VB-30-247
GABINETE DE LA
VANIDAD DE 76,2 CM
ADJUNTE SU RECIBO AQUÍ
Número de serie__________________ Fecha de compra__________________
¿Preguntas, problemas, piezas faltantes? Antes de volver a la tienda, llame a nuestro
Departamento de Servicio al Cliente al 1-855-571-1044 de lunes a viernes de 9:00 a.m. a 5:00 p.m.,
hora estándar del Este.

14
ÍNDICE
Contenido del paquete..................................................................................................................15
Aditamentos........................................................................................................................15
Información de seguridad..............................................................................................................15
Preparación..................................................................................................................................16
Instrucciones de ensamblaje o instalación...................................................................................16
Cuidado y mantenimiento..............................................................................................................20
Garantía.........................................................................................................................................20
Lista de piezas de repuesto...........................................................................................................21

15
ADITAMENTOS (NO SE MUESTRAN EN TAMAÑO REAL)
CONTENIDO DEL PAQUETE
INFORMACIÓN DE SEGURIDAD
Lea y comprenda completamente este manual antes de intentar ensamblar, usar o instalar el
producto.
ADVERTENCIA
• Hay varios pasos de ensamblaje, incluido el desembalaje, que requieren dos adultos.
PRECAUCIÓN
•
Siga estas instrucciones detenidamente, tómese el tiempo necesario y tenga cuidado al
ensamblar este tocador.
GUARDE ESTAS INSTRUCCIONES PARA REFERENCIA FUTURA.
PIEZA DESCRIPCIÓN CANTIDAD
A Tocador 1
B Cubierta 1
CProtector contra
salpicaduras 1
D Lavabo 1
E
Puerta izquierda
(prearmada en el
tocador (A))
1
F
Puerta derecha
(prearmada en el
tocador (A))
1
GTapa de corte para
plomería del piso 1
H Estante 1
CARTÓN
Caja 2 de 3
Caja 2 de 3
Caja 1 de 3
Caja 3 de 3
AA
Aplicador de retoque
Cant. 1
Manija (2 Opciones)
Níquel cepillado (Cant. 2)
Negro mate (Cant. 2)
BB
OR
D
C
B
C
B
D
A
G
H
E
F
CC
Pasador de repisa
Cant. 4

16
INSTRUCCIONES DE INSTALACIÓN
PREPARACIÓN
Antes de comenzar a ensamblar el producto, asegúrese de tener todas las piezas. Compare las
piezas con la lista del contenido del paquete y la lista de aditamentos. No intente ensamblar el
producto si falta alguna pieza o si estas están dañadas.
Temps d’installation approximatif : 45 minutes (24 heures pour le séchage du
calfeutrant à base de silicone).
Outils nécessaires pour l’installation (non inclus) : tournevis cruciforme, couteau à lame rétractable
ou ciseaux, calfeutrant à base de silicone, perceuse électrique et foret, ruban à mesurer et niveau.
BB
Aditamentos utilizados
Manija x 2
2
12
A
ADVERTENCIA
El tocador (A) DEBE fijarse a la pared.
Nota: limpie el área donde se colocará el
tocador (A) antes de comenzar con la
instalación permanente y asegúrese de que el
tocador (A) no interfiera con ningún suministro
de agua ni desagües una vez montado.
2. Con la ayuda de dos personas, coloque
cuidadosamente el tocador (A) contra la pared en
su ubicación definitiva. Mientras sostiene la base
del tocador firmemente contra la pared, use los
niveladores preensamblados en la parte inferior
de cada pata del tocador (A) para nivelar el artículo.
Si gira los niveladores en dirección contraria a las
manecillas del reloj aumentará la altura del tocador
(A); si los gira en dirección de las manecillas del
reloj disminuirá la altura del tocador.
Una vez que el tocador esté en su lugar, contra la
pared, y nivelado de adelante hacia atrás y de lado a
lado, taladre un orificio a través del área de montaje
del tocador y en los montantes de la pared (como se
ilustra en el diagrama 2). Con los aditamentos de
montaje adecuados (no se incluyen), fije el tocador (A) a un montante de la pared.
Si es posible, fije el tocador (A) a dos montantes de pared para obtener mayor estabilidad.
1. Un juego de manijas (BB) está fijado al interior
de las puertas (E y F), y el otro juego se incluye
por separado en el interior. Utilice la cuerda
atada para abrir la puerta inicialmente.
Desatornille la manija (BB) y coloque su manija
preferida en el exterior de las puertas (E y F),
como se muestra en el diagrama.
Nota: Este tocador viene con dos opciones
diferentes de manijas de puertas. 1
A
E
F
1
2
3
BB

17
INSTRUCCIONES DE INSTALACIÓN
3
2
2
A
B
1
4. Aplique masilla de calafateo de silicona (no
se incluye) en el lado sin pulir y la parte
inferior del protector contra salpicaduras (C).
Posicione el protector contra salpicaduras (C)
sobre la cubierta (B) y pegado a la pared.
Limpie cualquier exceso de masilla de
calafateo antes de permitir que se seque.
3. Para instalar la encimera (B) al armario de
lavabo (A). Aplique masilla de silicona al borde
superior del armario de madera. Con ayuda de
otro adulto, baje con cuidado la encimera de
piedra con el fregadero ensamblado en el armario. Asegúrese de que la encimera de piedra
esté al ras con la parte trasera del armario de madera y que el saliente de piedra sea igual
en ambas partes sobre la cara izquierda y derecha del armario de madera. Retire la masilla
sobrante antes de que se seque.
Llegado a este punto, si el armario de lavabo que ha comprado viene con un fregadero
semi-empotrable, use el Manual de Instrucciones que se encuentra en la caja de la
encimera (B) para instalar el fregadero (D) a la encimera.
Llegado a este punto, si el armario de lavabo que
ha comprado viene con un fregadero de montaje
bajo encimera, use el Manual de Instrucciones
que se encuentra en la caja del armario de
lavabo (B), para instalar el fregadero (D) en la
encimera antes de pasar al Paso 3.
Si el armario de lavabo que ha comprado viene
con un fregadero semi-empotrable, proceda al
Paso 3. El fregadero semi-empotrable (D) se
instalará después de que la encimera (B) esté
fijada al armario de lavabo (A).
Consejo útil: puede que sea más fácil que instale
el grifo que ha elegido (no incluido) antes de
asegurar la encimera (B) al armario de lavabo (A).
4
1
22
B
C

18
INSTRUCCIONES DE INSTALACIÓN
6. Apriete a mano los soportes para estante (CC)
en los orificios roscados del tocador (A). Coloque
el estante (H) en la parte superior de los soportes
para estante (CC).
5. La parte posterior del tocador está abierta para
contar con accesibilidad a las conexiones de
drenajes y líneas de agua. Si la plomería sale
de la pared posterior, inserte la tapa de corte
de plomería del piso (G), como se muestra en
la Ilustración 5. Esto cerrará el orificio y
aumentará su espacio de almacenamiento.
Si la plomería sale del piso, este orificio brinda
accesibilidad para el drenaje y la conexión de
la línea de agua.
5
G
AG
CC
Aditamentos utilizados
Pasador de repisa x 4
6
1
3
H
CC
A
2
H

19
INSTRUCCIONES DE INSTALACIÓN
7. Si necesita ajustar las puertas, hágalo de la siguiente manera.
Para ajustar las puertas hacia arriba o abajo, afloje los tornillos (a) en ambas bisagras,
ajuste la puerta y vuelva a apretar los tornillos.
Para ajustar las puertas hacia la derecha o la izquierda, gire los tornillos en ambas bisagras
(b) hacia adentro y afuera.
Para ajustar las puertas hacia adentro o afuera, afloje los tornillos (c) en ambas bisagras,
ajuste la puerta y vuelva a apretar los tornillos.
Ya ha terminado el ensamblaje. Instale los ensambles de grifo y desagüe deseados (no se
incluye ninguno) según las instrucciones del fabricante para completar la instalación.
7
2
33
2
2
2
a
1
1
1
2
2
b
1
1
c3

20
CUIDADO Y MANTENIMIENTO
GARANTÍA
IMPORTANTE
• Limpie el tocador regularmente con un paño suave que no deje pelusas o con un producto de
limpieza doméstico.
• Puede limpiar el tocador con un limpiador doméstico suave no abrasivo.
• Asegúrese de secar la madera inmediatamente con un paño o una toalla suave.
• La cubierta de piedra se puede limpiar con limpiadores para mármol estándar disponibles en
su tienda local.
• Consejos para usar el aplicador de retoque (AA): para rayones, aplique en la dirección del rayón;
para áreas desgastadas, aplique en la dirección de la veta de madera. Frote el exceso de
colorante rápidamente con un paño suave para retirarlo.
• La variación en el tono y diseño es una característica propia de la piedra (como en el caso del
granito, el mármol y la piedra procesada). Las cubiertas de piedra varían de un producto a otro.
Tenga cuidado al colocar artículos como jabón o cualquier material perfumado en la superficie
de piedra. Utilice una jabonera, un posavasos o un artículo similar para proteger la superficie al
colocar jabón o productos con alguna fragancia sobre la piedra.
• Si el jabón o los productos con alguna fragancia entran en contacto con la superficie de piedra,
enjuague el área con agua y seque usando un paño suave de material no abrasivo.
• ADVERTENCIA: se deben usar agentes de limpieza aptos para la piedra. Revise las
restricciones de uso de los agentes de limpieza antes de usar sobre cualquier piedra. Se
pueden producir daños a la piedra. El fabricante del tocador no es responsable de los daños
provocados por agentes de limpieza o jabones inadecuados utilizados. La garantía no cubrirá
los daños provocados por el uso de jabones o agentes de limpieza inadecuados.
• NO utilice productos que contengan acetona, limón, vinagre u otros ácidos para limpiar la parte
superior de piedra, ya que estos pueden dañar la superficie de piedra.
• Vuelva a sellar la cubierta de piedra de forma periódica con un sellador de piedra, disponible
en la tienda más cercana a su domicilio. Siga las instrucciones del fabricante sobre cómo aplicar
el artículo.
El fabricante garantiza que este artículo está libre de defectos en los materiales y la mano de obra
por un período de un (1) año a partir de la fecha de compra original. Esta garantía es válida solo
para el comprador original. Esta garantía no se aplica si el producto ha sido dañado por accidentes
o uso indebido, modificación o instalación incorrecta, o a causa de elementos accesorios que no
son del fabricante. El fabricante no será responsable por daños causados de limpiadores o jabones
que produzcan decapado o manchas en la cubierta de piedra. El fabricante no asume ningún tipo
de responsabilidad por la instalación del producto durante el período de garantía. No existe otro
tipo de garantía explícita. El fabricante no será legalmente responsable por daños accidentales,
especiales o resultantes que surjan o se relacionen con el uso o rendimiento del producto, excepto
que la ley indique lo contrario. El fabricante rechaza cualquiera y todas las garantías implícitas.
