ED 1480WC-24-201 User manual

BATH.EDBYELLEN.COM

ED is Ellen DeGeneres’ iconic style, values and personality shared through
collections of beautifully designed, high-quality products for home, pets and
people. All ED merchandise design and materials are approved by Ellen, ensuring
it maintains her standards and upholds her promise to make each item feel
like a personal connection between herself and consumers around the world.
ED es el estilo icónico de Ellen DeGeneres, son sus valores y su personalidad
compartidos a través de colecciones de productos de alta calidad, bellamente
diseñados para el hogar, las mascotas y las personas. Todos los diseños y
materiales de los productos ED son aprobados por Ellen, asegurando de esta
manera que mantengan sus estándares y sostengan su promesa de hacer que cada
artículo se sienta como una conexión personal entre ella misma y los consumidores
de todo el mundo.
INTRODUCCIÓN
BIENVENIDO
INTRODUCTION
WELCOME

3
ATTACH YOUR RECEIPT HERE
Serial Number__________________ Purchase Date__________________
1480WC-24-201 24" White Finish Wall Cabinet
1480WC-24-283 24" Coastal Oak Finish Wall Cabinet
MODEL NUMBER DESCRIPTION
MODEL #
1480WC-24-201; 1480WC-24-283
24-IN WALL CABINET
Questions, problems, missing parts? Before returning to your retailer, call our customer service
department at 1-855-571-1044, 9 a.m. - 5 p.m., EST, Monday - Friday.
Español p. 11

4
TABLE OF CONTENTS
Package Contents...........................................................................................................................5
Hardware Contents..........................................................................................................................5
Safety Instructions...........................................................................................................................5
Preparation ....................................................................................................................................6
Assembly or Installation Instructions .............................................................................................6
Care and Maintenance ...................................................................................................................8
Warranty ........................................................................................................................................8
Replacement Parts List ..................................................................................................................9

5

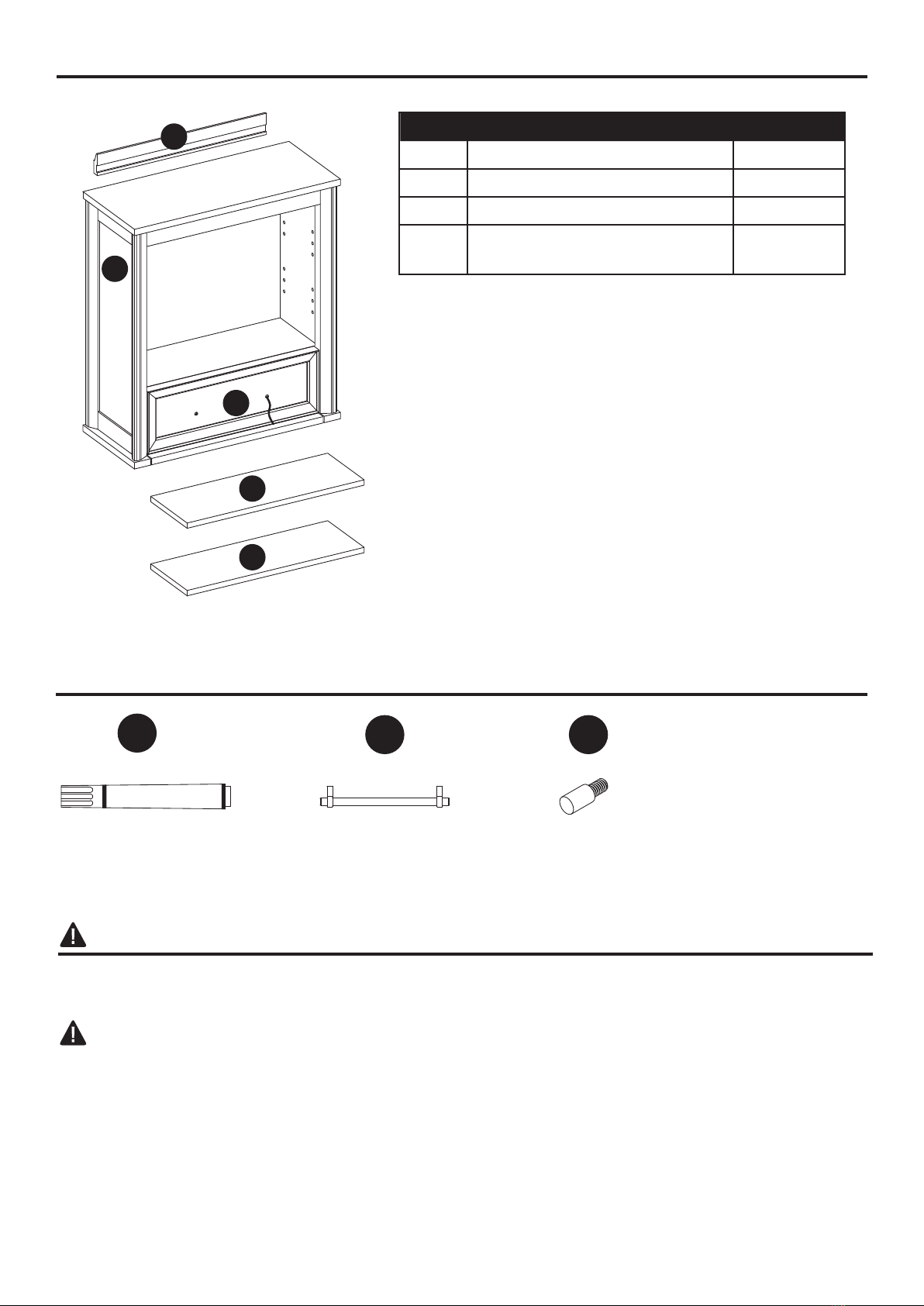

PACKAGE CONTENTS
HARDWARE CONTENTS (NOT SHOWN ACTUAL SIZE)
SAFETY INSTRUCTIONS
Please read and understand this entire manual before attempting to assemble, operate or install the
product.
WARNING
• There are several assembly steps, including unpacking, that require two adults.
CAUTION
•
Before installation, carefully use scissors or utility knife to cut and unwrap all parts. Make sure
you DO NOT discard the hardware.
• Follow these instructions closely, take your time, and use care while assembling this wall cabinet.
KEEP THESE INSTRUCTIONS FOR FUTURE REFERENCE.
PART DESCRIPTION QUANTITY
A Cabinet 1
B Wall Bracket 1
C Shelf 2
DFlip Down Door
(preassembled to cabinet (A)) 1
A
B
C
D
C
AA
Touch Up Pen
Qty. 1
Handle (2 Options)
Brushed Nickel (Qty. 1)
Champagne Brass (Qty. 1)
BB CC
Shelf Pin
Qty. 8

6
INSTALLATION INSTRUCTIONS
PREPARATION
Before beginning assembly of product, make sure all parts are present. Compare parts with
package contents list and hardware contents list. If any part is missing or damaged, do not attempt
to assemble the product.
Estimated Installation Time: 20 minutes.
Tools Required for Installation (not included): Phillips screwdriver, utility knife or scissors,
power drill with drill bit.
Helpful Tools (not included): Measuring tape, level
BB
Hardware Used
Handle x 1
2. Locate wall bracket (B) and set aside.
Locate and mark wall stud locations where
cabinet (A) will be placed. Center wall
bracket (B) in desired level location off the
floor and mark locations where wall bracket
(B) meets the location of the wall studs.
Using hardware appropriate for your wall
type (not included), secure the wall bracket
(B) to the wall into preferably 2 wall studs. Use
hardware such as a cabinet screw or toggle bolt
depending on your wall type. Make sure the
wall bracket (B) is level and centered well to the
desired location of the cabinet (A). Be careful
not to disturb any plumbing or electrical lines that
may be concealed in the wall.
!IMPORTANT SAFTEY STEP!
It is critical to have a strong secure
connection to the wall before continuing to
the next step.
B
2
1
2
1
1
3
2
A
D
1. One handle (BB) is attached to the inside of
drawer (D), and the other handle is packaged
separately in the box. Use the attached string
to open the drawer initially. If you would like to
switch handles, simply remove the existing
handle and attach the other finish, as illustrated
in the diagram.
Note: This wall cabinet comes with two
different drawer handle options.

7
INSTALLATION INSTRUCTIONS
3. With the help of another adult, carefully
lower the cabinet (A) down onto the wall
bracket (B). Be sure the cabinet (A) is secure
to the wall before letting go.
CC
4. Screw shelf pins (CC) hand tight into the threaded
holes of cabinet (A). Place shelf (C) on top of shelf
pins (CC).
Repeat for the remaining shelf (C).
Hardware Used
Shelf Pin x 8
3
B
A
4
1
CC
A
C
C
2

8
CARE AND MAINTENANCE
WARRANTY
• Dust the wall cabinet regularly with a soft, non-lint producing cloth or household dusting product.
• You can clean the wall cabinet with a gentle, non-abrasive household cleaner.
• Make sure to dry the wood immediately with a soft cloth or towel.
• Tips for using touch-up pen (AA): For scratches, stroke in direction of scratch. Rub off excess
colorant promptly with a soft cloth.
The manufacturer warrants this item against defects in materials and workmanship for a period of
one (1) year from the date of original retail purchase. This warranty applies only to the original
purchaser. This warranty does not apply to any damage on the product by accident, misuse, or
modified, improper installation or by affixing accessories not produced by the manufacturer. The
manufacturer is not accountable whatsoever for product installation during the warranty period.
There is no further expressed warranty. The manufacturer shall not be legally responsible for
incidental, consequential or special damages arising at or in connection with product use or
performance except as may otherwise be accorded by law. The manufacturer disclaims any and
all implied warranties.

9

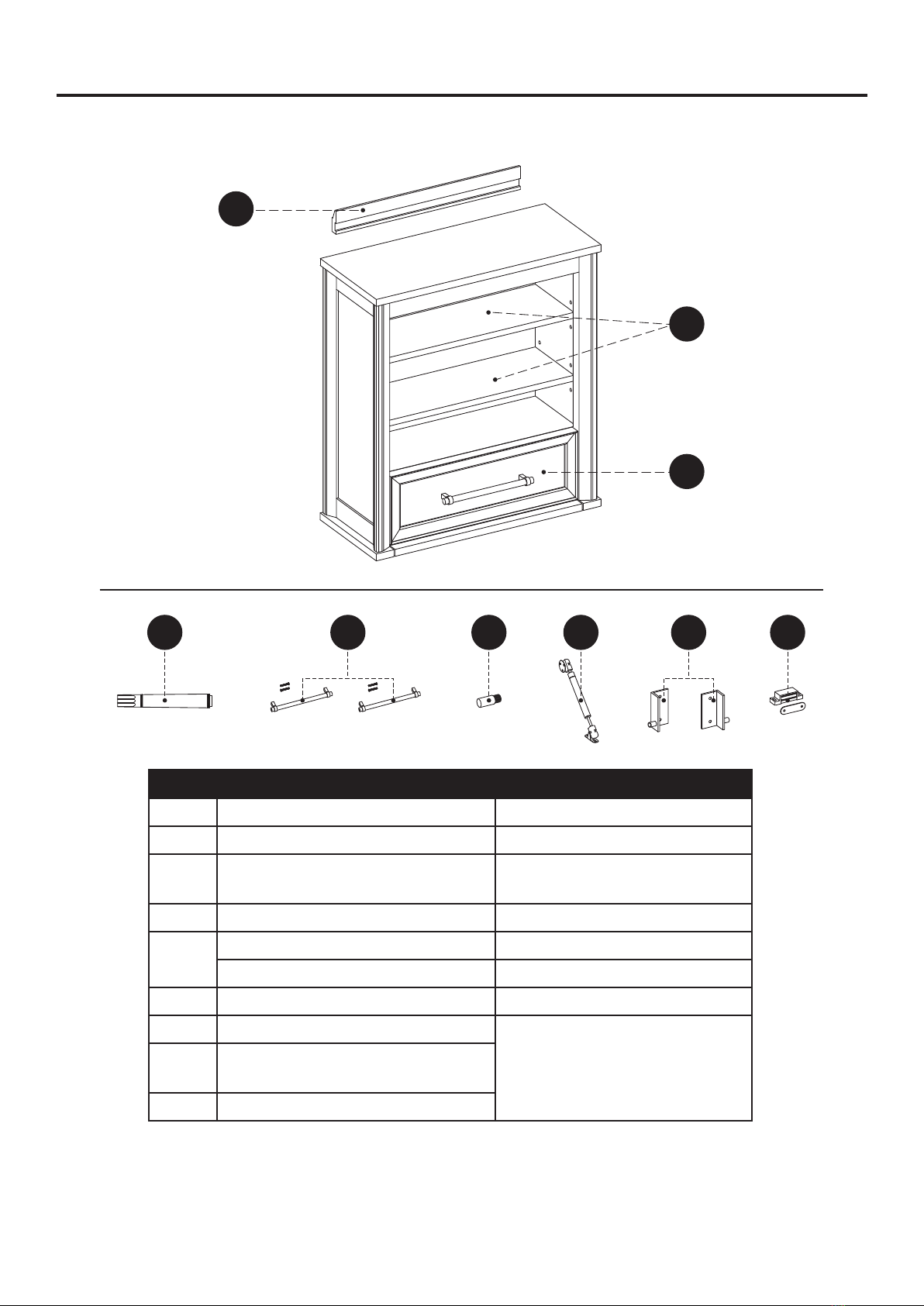

REPLACEMENT PARTS LIST FOR 1480WC-24-201
For replacement parts, call our customer service department at 1-855-571-1044, 9 a.m. - 5 p.m.,
EST, Monday - Friday.
PART DESCRIPTION PART #
B Wall Bracket WC-WALL BRACKET-201
C Shelf
1480WC-24-201
FLIP DOWN DOOR
1480WC-24-201-SHELF
D Flip Down Door
AA Touch-up Pen OF-0010
BB Handle-brushed nickel 1480-BN HARDWARE
Handle-champagne brass 1480-CB HARDWARE
CC Shelf Pin PU17-SP-002
DD Piston With Screw
PU17-1480WC-DD/EE/FFEE Flip Door Hinge
FF Door Catch
B
D
C
AA BB CC DD EE FF

10
REPLACEMENT PARTS LIST FOR 1480WC-24-283
For replacement parts, call our customer service department at 1-855-571-1044, 9 a.m. - 5 p.m.,
EST, Monday - Friday.
PART DESCRIPTION PART #
B Wall Bracket WC-WALL BRACKET-283
C Shelf
1480WC-24-283
FLIP DOWN DOOR
1480WC-24-283-SHELF
D Flip Down Door
AA Touch-up Pen M-1108
BB Handle-brushed nickel 1480-BN HARDWARE
Handle-champagne brass 1480-CB HARDWARE
CC Shelf Pin PU17-SP-002
DD Piston With Screw
PU17-1480WC-DD/EE/FFEE Flip Door Hinge
FF Door Catch
B
D
C
AA BB CC DD EE FF

11
1480WC-24-201 Armario de Pared de 24" con Acabado Blanco
1480WC-24-283 Armario de Pared de 24" con Acabado Roble costero
NÚMERO DE MODELO DESCRIPCIÓN
MODELO #
1480WC-24-201; 1480WC-24-283
GABINETE DE PARED
DE 60,96 CM
ADJUNTE SU RECIBO AQUÍ
Número de serie__________________ Fecha de compra__________________
¿Preguntas, problemas, piezas faltantes? Antes de volver a la tienda, llame a nuestro
Departamento de Servicio al Cliente al 1-855-571-1044 de lunes a viernes de 9:00 a.m. a 5:00 p.m.,
hora estándar del Este.

12
ÍNDICE
Contenido del paquete..................................................................................................................13
Aditamentos........................................................................................................................13
Información de seguridad..............................................................................................................13
Preparación..................................................................................................................................14
Instrucciones de ensamblaje o instalación...................................................................................14
Cuidado y mantenimiento..............................................................................................................16
Garantía.........................................................................................................................................16
Lista de piezas de repuesto...........................................................................................................17

13
CONTENIDO DEL PAQUETE
ADITAMENTOS (NO SE MUESTRAN EN TAMAÑO REAL)
PIEZA DESCRIPCIÓN CANTIDAD
A Armario 1
B Soporte de Pared 1
C Estante 2
DPuerta que se abre hacia abajo
(prearmada en el armario (A)) 1
A
B
C
D
C
AA
Aplicador de retoque
Cant. 1
Manija (2 Opciones)
Níquel cepillado (Cant. 1)
Latón champagne (Cant. 1)
BB CC
Pasador de repisa
Cant. 8
INFORMACIÓN DE SEGURIDAD
Lea y comprenda completamente este manual antes de intentar ensamblar, usar o instalar el
producto.
ADVERTENCIA
• Hay varios pasos de ensamblaje, incluido el desembalaje, que requieren dos adultos.
PRECAUCIÓN
•
Antes de la instalación, corte y desenvuelva todas las partes con cuidado usando tijeras o una
navaja. Asegúrese de NO DESECHAR el material.
• Siga estas instrucciones detenidamente, tómese el tiempo necesario y tenga cuidado al
ensamblar este
armario de pared.
GUARDE ESTAS INSTRUCCIONES PARA REFERENCIA FUTURA.

14
BB
Aditamentos utilizados
Manija x 1
B
2
1
2
1
1
3
2
A
D
1. Una manija (BB) se acopla en la parte interior de
los cajones (D), y la otra está empacada por
separado en la caja. Use la cuerda que viene con
el cajón para abrirlo por primera vez. Si desea
cambiar la manija, simplemente retire la que está
colocada y acople la que tiene el otro acabado,
como se ilustra en el diagrama.
Nota: Este gabinete de pared viene con dos
diferentes opciones de manijas para los cajones.
INSTRUCCIONES DE INSTALACIÓN
PREPARACIÓN
Antes de comenzar a ensamblar el producto, asegúrese de tener todas las piezas. Compare las
piezas con la lista del contenido del paquete y la lista de aditamentos. No intente ensamblar el
producto si falta alguna pieza o si estas están dañadas.
Tiempo de instalación estimado: 20 minutos.
Herramientas necesarias para la instalación (no se incluyen): destornillador Phillips, cuchillo para
uso general o tijera, taladro eléctrico con broca para taladro.
Herramientas útiles (no se incluyen): cinta métrica, nivel.
2. Ubique el soporte de pared (B) y apártelo.
Localice y marque los montantes de pared
donde será colocado el armario (A). Centre el
soporte de pared (B) en la ubicación deseada
sobre el suelo y marque las posiciones donde
el soporte de pared (B) coincida con las
ubicaciones de los montantes de pared.
Usando materiales apropiados para su tipo de
pared (no incluidos), asegure el soporte de
pared (B) a la pared con 2 montantes de pared
preferiblemente. Use materiales como tornillos
de armario o pernos acodados dependiendo
de su tipo de pared. Asegúrese de que el
soporte de pared (B) está nivelado y bien
centrado en la ubicación deseada para el
armario (A). Tenga cuidado de no dañar
tuberías de agua o cables eléctricos que
puedan estar ocultos en la pared.
¡MEDIDA DE SEGURIDAD IMPORTANTE!
Es importante tener una fijación segura a la pared antes de continuar con el siguiente paso.

15
INSTRUCCIONES DE INSTALACIÓN
3
B
A
4
1
CC
A
C
C
2
CC
4. Apriete a mano los soportes para estante (CC)
en los orificios roscados del armario (A). Coloque
el estante (C) en la parte superior de los soportes
para estante (CC).
Repita el procedimiento con la estante (C)
restante.
Aditamentos utilizados
Pasador de repisa x 8
3. Con la ayuda de otro adulto, coloque con
cuidado el armario (A) en el soporte de
pared (B). Asegúrese de que el armario (A)
está bien fijado a la pared antes de soltarlo.

16
CUIDADO Y MANTENIMIENTO
GARANTÍA
El fabricante garantiza este artículo contra defectos en los materiales y la mano de obra por un
período de un (1) año a partir de la fecha de compra original. Esta garantía es válida solo para el
comprador original. Esta garantía no se aplica si el producto ha sido dañado por accidentes o uso
indebido, modificación o instalación incorrecta, o a causa de elementos accesorios que no son del
fabricante. El fabricante no asume ningún tipo de responsabilidad por la instalación del producto
durante el período de garantía. No existe otro tipo de garantía explícita. El fabricante no será
responsable legal por daños accidentales, resultantes o especiales que surjan en relación con el
uso o el funcionamiento del producto, excepto que la ley indique lo contrario. El fabricante rechaza
cualquiera y todas las garantías implícitas.
• Limpie el armario de pared regularmente con un paño suave que no deje pelusas o con un
producto de limpieza doméstico.
• Puede limpiar el armario de pared con un limpiador doméstico suave no abrasivo.
• Asegúrese de secar la madera inmediatamente con un paño o una toalla suave.
• Consejos para usar el aplicador de retoque (AA): para rayones, aplique en la dirección del rayón.
Frote el exceso de colorante rápidamente con un paño suave para retirarlo.

17
LISTA DE PIEZAS DE REPUESTO PARA 1480WC-24-201
Para obtener piezas de repuesto, llame a nuestro Departamento de Servicio al Cliente all
1-855-571-1044, de lunes a viernes de 9:00 a.m. a 5:00 p.m., hora del Este.
PIEZA DESCRIPCIÓN PIEZA #
B Armario de pared WC-WALL BRACKET-201
C Estante
1480WC-24-201
FLIP DOWN DOOR
1480WC-24-201-SHELF
D Puerta que se abre hacia abajo
AA Aplicador de retoque OF-0010
BB Manilla-níquel cepillado 1480-BN HARDWARE
Manilla-latón champagne 1480-CB HARDWARE
CC Pasador de repisa PU17-SP-002
DD Pistón con tornillo
PU17-1480WC-DD/EE/FF
EE Bisagra de la puerta que se
abre hacia arriba
FF Pestillo de la puerta
B
D
C
AA BB CC DD EE FF

18
LISTA DE PIEZAS DE REPUESTO PARA 1480WC-24-283
Para obtener piezas de repuesto, llame a nuestro Departamento de Servicio al Cliente all
1-855-571-1044, de lunes a viernes de 9:00 a.m. a 5:00 p.m., hora del Este.
PIEZA DESCRIPCIÓN PIEZA #
B Armario de pared WC-WALL BRACKET-283
C Estante
1480WC-24-283
FLIP DOWN DOOR
1480WC-24-283-SHELF
D Puerta que se abre hacia abajo
AA Aplicador de retoque M-1108
BB Manilla-níquel cepillado 1480-BN HARDWARE
Manilla-latón champagne 1480-CB HARDWARE
CC Pasador de repisa PU17-SP-002
DD Pistón con tornillo
PU17-1480WC-DD/EE/FF
EE Bisagra de la puerta que se
abre hacia arriba
FF Pestillo de la puerta
B
D
C
AA BB CC DD EE FF

WWW.EDBYELLEN.COM
