ED 1580WC-24-201 User manual

BATH.EDBYELLEN.COM

ED is Ellen DeGeneres’ iconic style, values and personality shared through
collections of beautifully designed, high-quality products for home, pets and
people. All ED merchandise design and materials are approved by Ellen, ensuring
it maintains her standards and upholds her promise to make each item feel
like a personal connection between herself and consumers around the world.
ED es el estilo icónico de Ellen DeGeneres, son sus valores y su personalidad
compartidos a través de colecciones de productos de alta calidad, bellamente
diseñados para el hogar, las mascotas y las personas. Todos los diseños y
materiales de los productos ED son aprobados por Ellen, asegurando de esta
manera que mantengan sus estándares y sostengan su promesa de hacer que cada
artículo se sienta como una conexión personal entre ella misma y los consumidores
de todo el mundo.
INTRODUCCIÓN
BIENVENIDO
INTRODUCTION
WELCOME

3
ATTACH YOUR RECEIPT HERE
Serial Number__________________ Purchase Date__________________
1580WC-24-201 24" White Finish Wall Cabinet
1580WC-24-242 24" Light Gray Finish Wall Cabinet
MODEL NUMBER DESCRIPTION
MODEL #
1580WC-24-201; 1580WC-24-242
24-IN WALL CABINET
Questions, problems, missing parts? Before returning to your retailer, call our customer service
department at 1-855-571-1044, 9 a.m. - 5 p.m., EST, Monday - Friday.
Español p. 12

4
TABLE OF CONTENTS
Package Contents...........................................................................................................................5
Hardware Contents..........................................................................................................................5
Safety Instructions...........................................................................................................................5
Preparation ....................................................................................................................................6
Assembly or Installation Instructions .............................................................................................6
Care and Maintenance ...................................................................................................................9
Warranty ........................................................................................................................................9
Replacement Parts List ................................................................................................................10

5

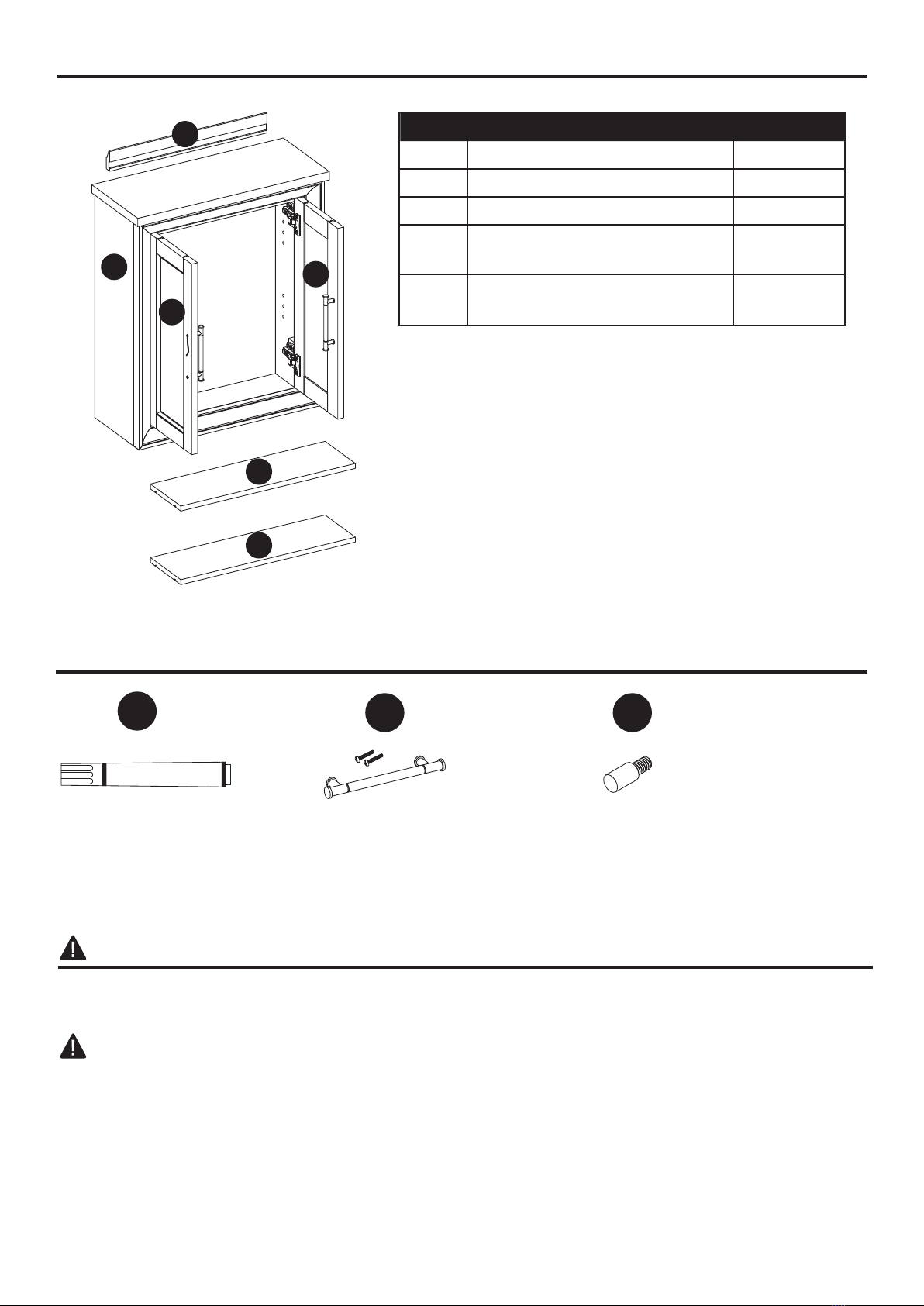

PACKAGE CONTENTS
HARDWARE CONTENTS (NOT SHOWN ACTUAL SIZE)
SAFETY INSTRUCTIONS
Please read and understand this entire manual before attempting to assemble, operate or install the
product.
WARNING
• There are several assembly steps, including unpacking, that require two adults.
CAUTION
•
Before installation, carefully use scissors or utility knife to cut and unwrap all parts. Make sure
you DO NOT discard the hardware.
• Follow these instructions closely, take your time, and use care while assembling this wall cabinet .
KEEP THESE INSTRUCTIONS FOR FUTURE REFERENCE.
PART DESCRIPTION QUANTITY
A Cabinet 1
B Wall Bracket 1
C Shelf 2
DLeft Door (preassembled to
cabinet (A)) 1
ERight Door (preassembled to
cabinet (A)) 1
A
B
C
C
D
E
AA
Touch Up Pen
Qty. 1
Door Handle (2 Options)
Brushed Nickel (Qty. 2)
Champagne Brass (Qty. 2)
BB CC
Shelf Pin
Qty. 8

6
INSTALLATION INSTRUCTIONS
PREPARATION
Before beginning assembly of product, make sure all parts are present. Compare parts with
package contents list and hardware contents list. If any part is missing or damaged, do not attempt
to assemble the product.
Estimated Installation Time: 20 minutes.
Tools Required for Installation (not included): Phillips screwdriver, utility knife or scissors,
power drill with drill bit.
Helpful Tools (not included): Measuring tape, level
BB
Hardware Used
Door Handle x 2

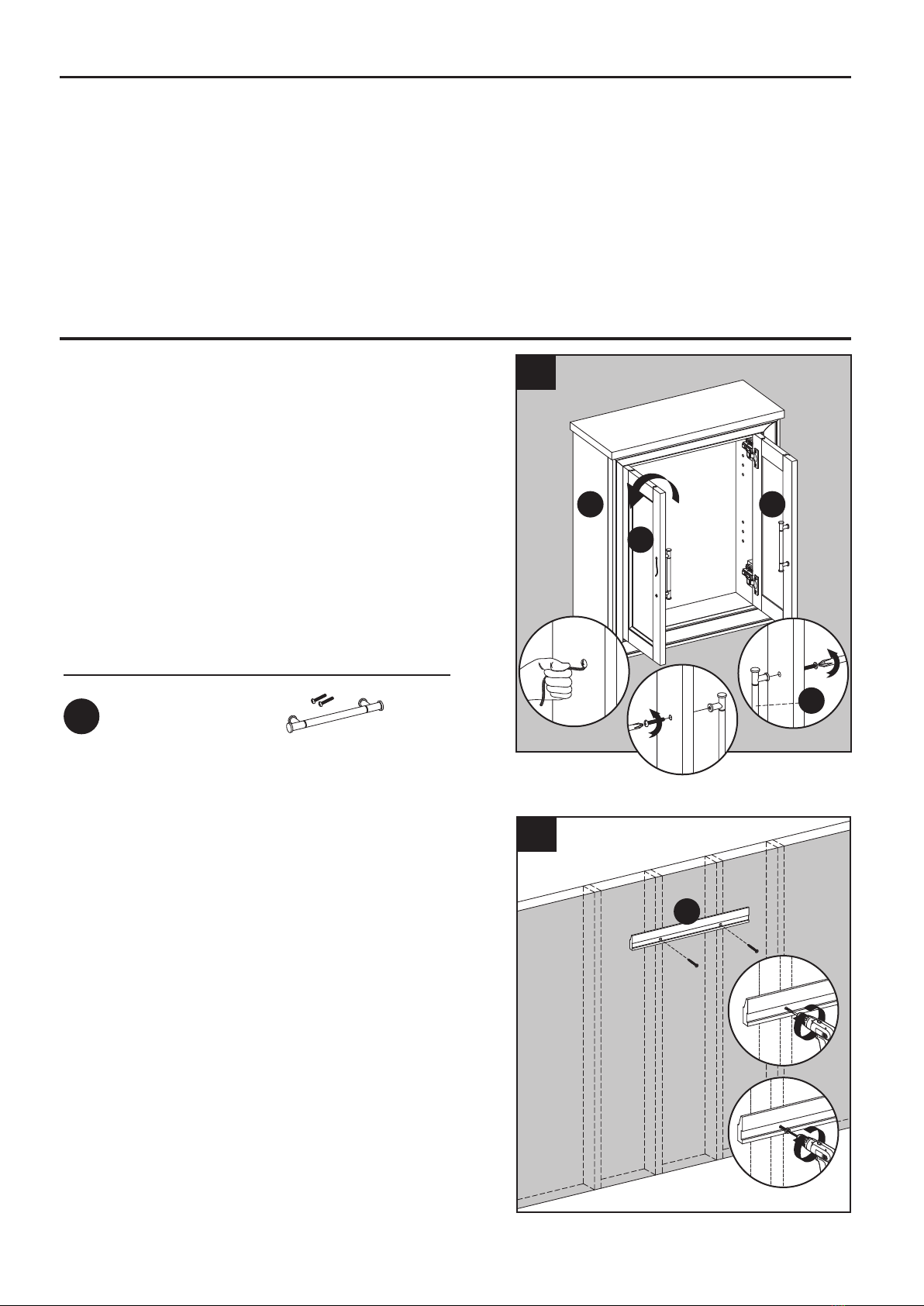

2. Locate wall bracket (B) and set aside.
Locate and mark wall stud locations where
cabinet (A) will be placed. Center wall
bracket (B) in desired level location off the
floor and mark locations where wall bracket
(B) meets the location of the wall studs.
Using hardware appropriate for your wall
type (not included), secure the wall bracket
(B) to the wall into preferably 2 wall studs. Use
hardware such as a cabinet screw or toggle bolt
depending on your wall type. Make sure the
wall bracket (B) is level and centered well to the
desired location of the cabinet (A). Be careful
not to disturb any plumbing or electrical lines that
may be concealed in the wall.
!IMPORTANT SAFTEY STEP!
It is critical to have a strong secure
connection to the wall before continuing to
the next step.
B
2
1
2
A
D
E
1
1
2
3
BB
1. One set of door handles (BB) are attached to
the inside of doors (D & E) and the other set is
located with the hardware pack. Use the
attached string to open the doors initially. U
nscrew the door handles (BB) and attach your
preferred handles to the outside of the
doors (D & E), as illustrated in the diagram.
Note: This wall cabinet comes with two
different door handle options.

7
INSTALLATION INSTRUCTIONS
3. With the help of another adult, carefully
lower the cabinet (A) down onto the wall
bracket (B). Be sure the cabinet (A) is secure
to the wall before letting go.
CC
4. Screw shelf pins (CC) hand tight into the threaded
holes of cabinet (A). Place shelf (C) on top of shelf
pins (CC).
Repeat for the remaining shelf (C).
Hardware Used
Shelf Pin x 8
3
B
A
4
A
C
C
2
1
CC

8
INSTALLATION INSTRUCTIONS
5.

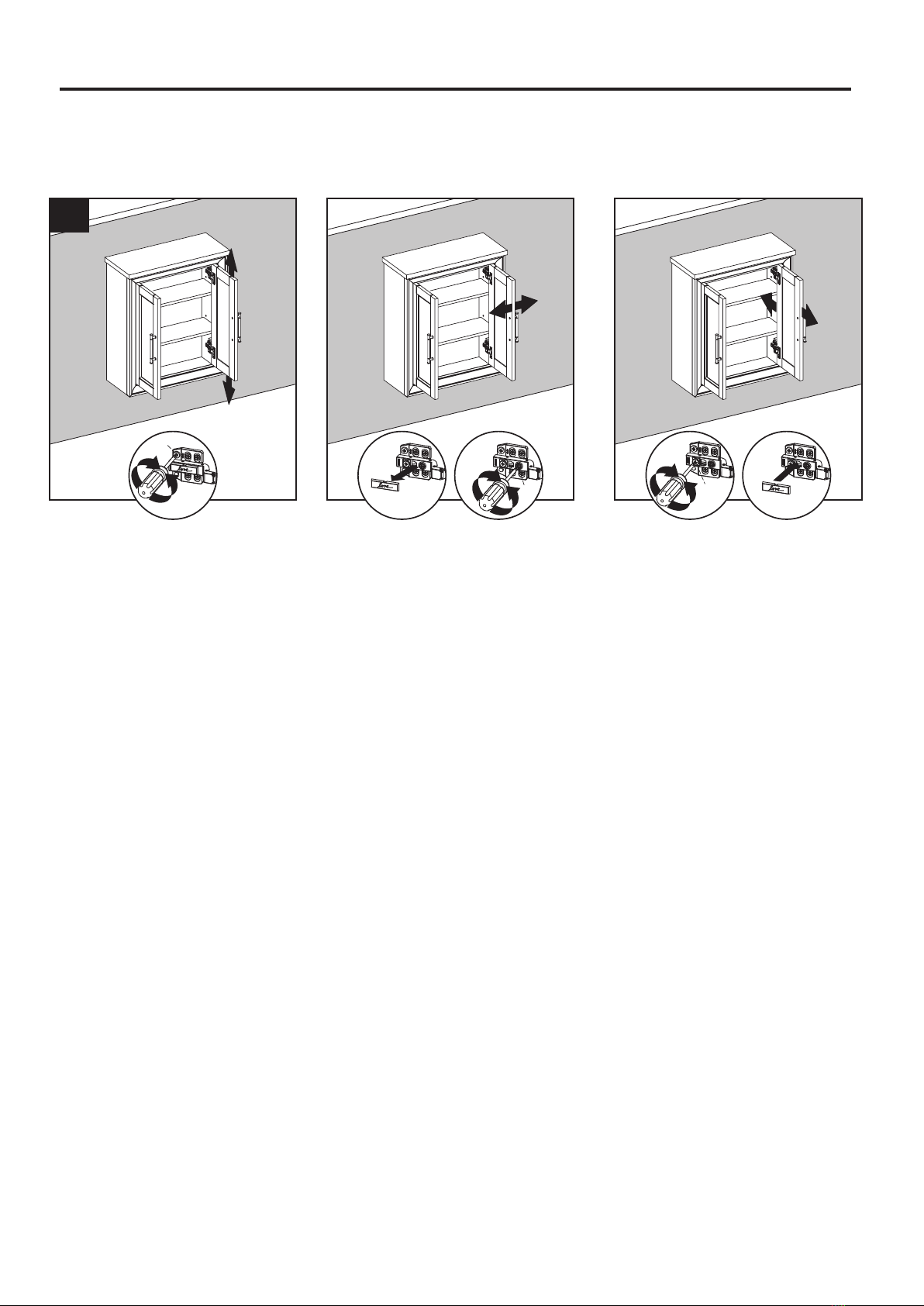

If you need to adjust the doors, do so in the following manner.
To adjust door up or down, loosen screws (a) on both hinges, adjust door, and retighten screws.
To adjust door left or right, turn screws (b) on both hinges, in and out.
To adjust door in or out, loosen screws (c) on both hinges, adjust door, and retighten screws.
5
33
2
2
a
1
1
1
2
2
b
1
1
c3
2
2

9
CARE AND MAINTENANCE
WARRANTY
• Dust the wall cabinet regularly with a soft, non-lint producing cloth or household dusting product.
• You can clean the wall cabinet with a gentle, non-abrasive household cleaner.
• Make sure to dry the wood immediately with a soft cloth or towel.
• Tips for using touch-up pen (AA): For scratches, stroke in direction of scratch. Rub off excess
colorant promptly with a soft cloth.
The manufacturer warrants this item against defects in materials and workmanship for a period of
one (1) year from the date of original retail purchase. This warranty applies only to the original
purchaser. This warranty does not apply to any damage on the product by accident, misuse, or
modified, improper installation or by affixing accessories not produced by the manufacturer. The
manufacturer is not accountable whatsoever for product installation during the warranty period.
There is no further expressed warranty. The manufacturer shall not be legally responsible for
incidental, consequential or special damages arising at or in connection with product use or
performance except as may otherwise be accorded by law. The manufacturer disclaims any and
all implied warranties.

10

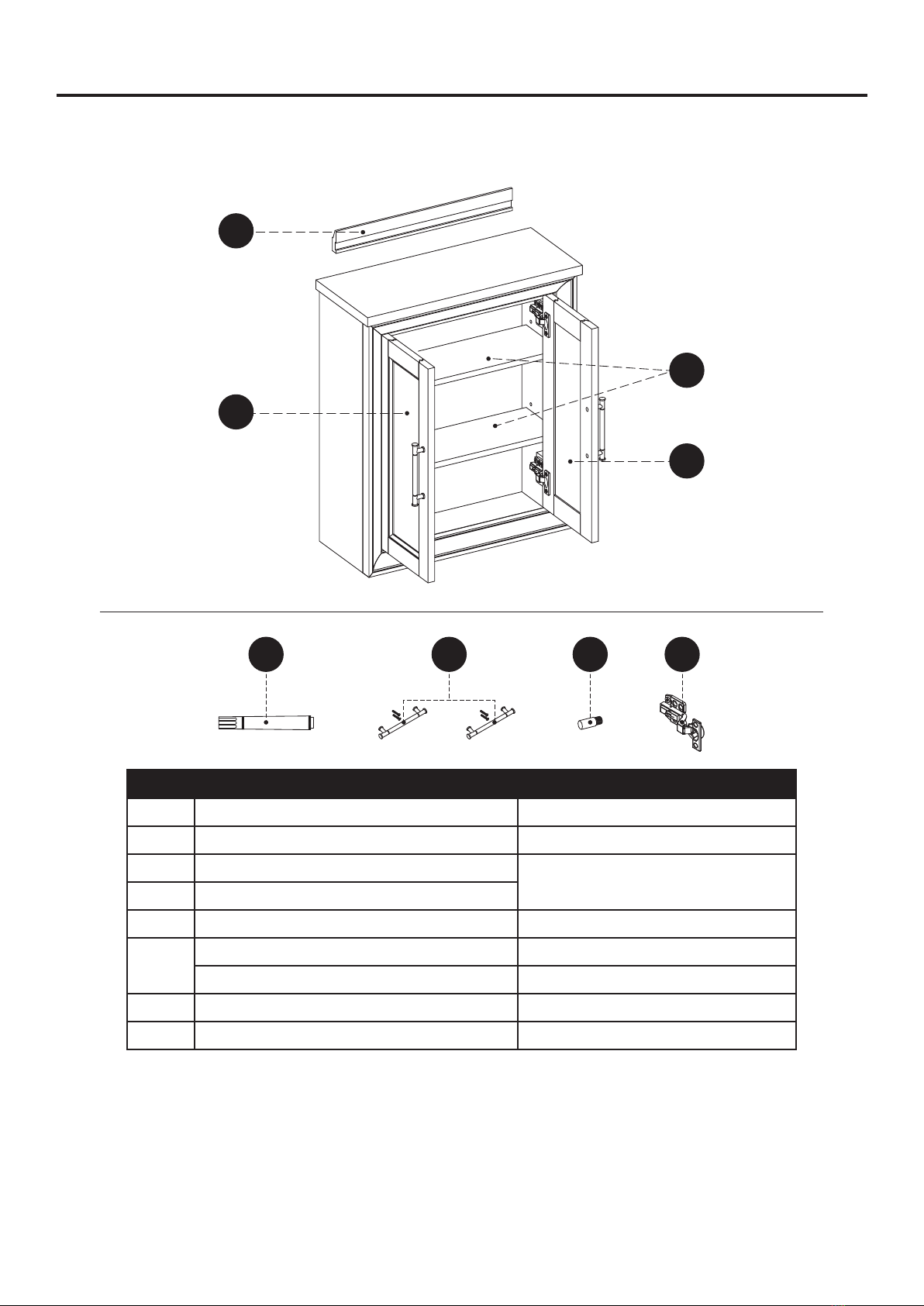

REPLACEMENT PARTS LIST FOR 1580WC-24-201
For replacement parts, call our customer service department at 1-855-571-1044, 9 a.m. - 5 p.m.,
EST, Monday - Friday.
PART DESCRIPTION PART #
B Wall Bracket WC-WALL BRACKET-201
C Shelf
1580WC-24-201 DOOR SET
1580WC-24-201-SHELF
D Left Door
E Right Door
AA Touch-up Pen OF-0010
BB Door Handle-brushed nickel 1580-BN DOOR HARDWARE
Door Handle-champagne brass 1580-CB DOOR HARDWARE
CC Shelf Pin PU17-SP-002
DD Hinge SH-ABC-HINGES
D
B
E
C
AA BB CC DD

11
REPLACEMENT PARTS LIST FOR 1580WC-24-242
For replacement parts, call our customer service department at 1-855-571-1044, 9 a.m. - 5 p.m.,
EST, Monday - Friday.
PART DESCRIPTION PART #
B Wall Bracket WC-WALL BRACKET-242
C Shelf
1580WC-24-242 DOOR SET
1580WC-24-242-SHELF
D Left Door
E Right Door
AA Touch-up Pen OF-0120R
BB Door Handle-brushed nickel 1580-BN DOOR HARDWARE
Door Handle-champagne brass 1580-CB DOOR HARDWARE
CC Shelf Pin PU17-SP-002
DD Hinge SH-ABC-HINGES
D
B
E
C
AA BB CC DD

12
1580WC-24-201 Armario de Pared de 24" con Acabado Blanco
1580WC-24-242 Armario de Pared de 24" con Acabado Gris Claro
NÚMERO DE MODELO DESCRIPCIÓN
MODELO #
1580WC-24-201; 1580WC-24-242
GABINETE DE PARED
DE 60,96 CM
ADJUNTE SU RECIBO AQUÍ
Número de serie__________________ Fecha de compra__________________
¿Preguntas, problemas, piezas faltantes? Antes de volver a la tienda, llame a nuestro
Departamento de Servicio al Cliente al 1-855-571-1044 de lunes a viernes de 9:00 a.m. a 5:00 p.m.,
hora estándar del Este.

13
ÍNDICE
Contenido del paquete..................................................................................................................14
Aditamentos........................................................................................................................14
Información de seguridad..............................................................................................................14
Preparación..................................................................................................................................15
Instrucciones de ensamblaje o instalación...................................................................................15
Cuidado y mantenimiento..............................................................................................................18
Garantía.........................................................................................................................................18
Lista de piezas de repuesto...........................................................................................................19

14
CONTENIDO DEL PAQUETE
ADITAMENTOS (NO SE MUESTRAN EN TAMAÑO REAL)
A
B
C
C
D
E
AA
Aplicador de retoque
Cant. 1
Tirador de Puerta (2 Opciones)
Níquel cepillado (Cant. 2)
Latón champagne (Cant. 2)
BB CC
Pasador de repisa
Cant. 8
PIEZA DESCRIPCIÓN CANTIDAD
A Armario 1
B Soporte de Pared 1
C Estante 2
DPuerta izquierda
(prearmada en el armario (A)) 1
EPuerta derecha
(prearmada en el armario (A)) 1
INFORMACIÓN DE SEGURIDAD
Lea y comprenda completamente este manual antes de intentar ensamblar, usar o instalar el
producto.
ADVERTENCIA
• Hay varios pasos de ensamblaje, incluido el desembalaje, que requieren dos adultos.
PRECAUCIÓN
•
Antes de la instalación, corte y desenvuelva todas las partes con cuidado usando tijeras o una
navaja. Asegúrese de NO DESECHAR el material.
• Siga estas instrucciones detenidamente, tómese el tiempo necesario y tenga cuidado al
ensamblar este
armario de pared.
GUARDE ESTAS INSTRUCCIONES PARA REFERENCIA FUTURA.

15
BB
Aditamentos utilizados
Tirador de Puerta x 2
B
2
1
2
A
D
E
1
1
2
3
BB
INSTRUCCIONES DE INSTALACIÓN
PREPARACIÓN
Antes de comenzar a ensamblar el producto, asegúrese de tener todas las piezas. Compare las
piezas con la lista del contenido del paquete y la lista de aditamentos. No intente ensamblar el
producto si falta alguna pieza o si estas están dañadas.
Tiempo de instalación estimado: 20 minutos.
Herramientas necesarias para la instalación (no se incluyen): destornillador Phillips, cuchillo para
uso general o tijera, taladro eléctrico con broca para taladro.
Herramientas útiles (no se incluyen): cinta métrica, nivel.
2. Ubique el soporte de pared (B) y apártelo.
Localice y marque los montantes de pared
donde será colocado el armario (A). Centre el
soporte de pared (B) en la ubicación deseada
sobre el suelo y marque las posiciones donde
el soporte de pared (B) coincida con las
ubicaciones de los montantes de pared.
Usando materiales apropiados para su tipo de
pared (no incluidos), asegure el soporte de
pared (B) a la pared con 2 montantes de pared
preferiblemente. Use materiales como tornillos
de armario o pernos acodados dependiendo
de su tipo de pared. Asegúrese de que el
soporte de pared (B) está nivelado y bien
centrado en la ubicación deseada para el
armario (A). Tenga cuidado de no dañar
tuberías de agua o cables eléctricos que
puedan estar ocultos en la pared.
¡MEDIDA DE SEGURIDAD IMPORTANTE!
Es importante tener una fijación segura a la pared antes de continuar con el siguiente paso.
1. Un set de manijas de puerta (BB) se encuentra
unido al interior de las puertas (D & E) y el otro
set se encuentra con el paquete de accesorios
de montaje. Use la cuerda proporcionada para
abrir las puertas por primera vez. Desatornille
las manijas de puerta (BB) y coloque sus
manijas preferidas en el exterior de las
puertas (D & E), como se observa en el
diagrama.
Nota: Este armario de pared viene con dos
opciones diferentes de manijas de puerta.

16
INSTRUCCIONES DE INSTALACIÓN
CC
4. Apriete a mano los soportes para estante (CC)
en los orificios roscados del armario (A). Coloque
el estante (C) en la parte superior de los soportes
para estante (CC).
Repita el procedimiento con la estante (C)
restante.
Aditamentos utilizados
Pasador de repisa x 8
3
B
A
4
A
C
C
2
1
CC
3. Con la ayuda de otro adulto, coloque con
cuidado el armario (A) en el soporte de
pared (B). Asegúrese de que el armario (A)
está bien fijado a la pared antes de soltarlo.

17
INSTRUCCIONES DE INSTALACIÓN
5. Si necesita ajustar las puertas, hágalo de la siguiente manera.
Para ajustar las puertas hacia arriba o abajo, afloje los tornillos (a) en ambas bisagras,
ajuste la puerta y vuelva a apretar los tornillos.
Para ajustar las puertas hacia la derecha o la izquierda, gire los tornillos en ambas bisagras
(b) hacia adentro y afuera.
Para ajustar las puertas hacia adentro o afuera, afloje los tornillos (c) en ambas bisagras,
ajuste la puerta y vuelva a apretar los tornillos.
5
33
2
2
a
1
1
1
2
2
b
1
1
c3
2
2

18
CUIDADO Y MANTENIMIENTO
GARANTÍA
El fabricante garantiza este artículo contra defectos en los materiales y la mano de obra por un
período de un (1) año a partir de la fecha de compra original. Esta garantía es válida solo para el
comprador original. Esta garantía no se aplica si el producto ha sido dañado por accidentes o uso
indebido, modificación o instalación incorrecta, o a causa de elementos accesorios que no son del
fabricante. El fabricante no asume ningún tipo de responsabilidad por la instalación del producto
durante el período de garantía. No existe otro tipo de garantía explícita. El fabricante no será
responsable legal por daños accidentales, resultantes o especiales que surjan en relación con el
uso o el funcionamiento del producto, excepto que la ley indique lo contrario. El fabricante rechaza
cualquiera y todas las garantías implícitas.
• Limpie el armario de pared regularmente con un paño suave que no deje pelusas o con un
producto de limpieza doméstico.
• Puede limpiar el armario de pared con un limpiador doméstico suave no abrasivo.
• Asegúrese de secar la madera inmediatamente con un paño o una toalla suave.
• Consejos para usar el aplicador de retoque (AA): para rayones, aplique en la dirección del rayón.
Frote el exceso de colorante rápidamente con un paño suave para retirarlo.

19
LISTA DE PIEZAS DE REPUESTO PARA 1580WC-24-201
Para obtener piezas de repuesto, llame a nuestro Departamento de Servicio al Cliente all
1-855-571-1044, de lunes a viernes de 9:00 a.m. a 5:00 p.m., hora del Este.
PIEZA DESCRIPCIÓN PIEZA #
B Armario de pared WC-WALL BRACKET-201
C Estante
1580WC-24-201 DOOR SET
1580WC-24-201-SHELF
D Puerta izquierda
E Puerta derecha
AA Aplicador de retoque OF-0010
BB Tirador de Puerta-níquel cepillado 1580-BN DOOR HARDWARE
Tirador de Puerta-latón champagne 1580-CB DOOR HARDWARE
CC Pasador de repisa PU17-SP-002
DD Bisagra SH-ABC-HINGES
D
B
E
C
AA BB CC DD

20
LISTA DE PIEZAS DE REPUESTO PARA 1580WC-24-242
Para obtener piezas de repuesto, llame a nuestro Departamento de Servicio al Cliente all
1-855-571-1044, de lunes a viernes de 9:00 a.m. a 5:00 p.m., hora del Este.
PIEZA DESCRIPCIÓN PIEZA #
B Armario de pared WC-WALL BRACKET-242
C Estante
1580WC-24-242 DOOR SET
1580WC-24-242-SHELF
D Puerta izquierda
E Puerta derecha
AA Aplicador de retoque OF-0120R
BB Tirador de Puerta-níquel cepillado 1580-BN DOOR HARDWARE
Tirador de Puerta-latón champagne 1580-CB DOOR HARDWARE
CC Pasador de repisa PU17-SP-002
DD Bisagra SH-ABC-HINGES
D
B
E
C
AA BB CC DD
