EdilKamin ARIS PLUS Quick start guide

- 1 -
I Installazione, uso e manutenzione pag. 2
UK Installation, use and maintenance pag. 30
F Installation, usage et maintenance pag. 58
E Instalación, uso y mantenimiento pag. 86
D Installations-, Betriebs- und Wartungsanleitung pag. 114
NL Installatie, gebruik en onderhoud pag. 142
P Instalação, uso e manutenção pag. 170
PL Instalacja, obsáuga i konserwacja str.. 198
ARIS PLUS
Stufa a pellet - Pellet stove
Poêle à pellets - Estufa de pellet
Pellets-Ofen - Pelletkachel
Salamandra a pellets - Piecyk na pelet

- 2 -
ITALIANO
La scrivente EDILKAMIN S.p.a. con sede legale in Via Vincenzo
Monti 47 - 20123 Milano - Cod. Fiscale P.IVA 00192220192
Dichiara sotto la propria responsabilità che:
La stufa a pellet sotto riportata è conforme al Regolamento UE
305/2011 (CPR) ed alla Norma Europea armonizzata
EN 14785:2006
STUFE A PELLET, a marchio commerciale EDILKAMIN, deno-
minata ARIS PLUS
N° di SERIE: Rif. Targhetta dati
Dichiarazione di prestazione: (DoP - EK n° 128):
Rif. Targhetta dati
Altresì dichiara che:
stufa a pellet di legno ARIS PLUS rispetta i requisiti delle diretti-
ve europee:
2006/95/CE - Direttiva Bassa Tensione
2004/108/CE - Direttiva Compatibilità Elettromagnetica
EDILKAMIN S.p.a. declina ogni responsabilità di malfunziona-
mento dell’apparecchiatura in caso di sostituzione, montaggio
e/o modi¿che effettuate non da personale EDILKAMIN senza
autorizzazione della scrivente.
INDICE
Informazioni per la sicurezza ...................................... pag. 4
Informazioni per la sicurezza ...................................... pag. 4
Informazioni generali .................................................. pag. 5
Informazioni generali .................................................. pag. 5
Installazione .............................................................. pag. 10
Installazione .............................................................. pag. 10
Montaggio rivestimento ............................................ pag. 12
Montaggio rivestimento ............................................ pag. 12
Istruzioni d’uso .......................................................... pag. 20
Istruzioni d’uso .......................................................... pag. 20
Manutenzione ............................................................ pag. 24
Manutenzione ............................................................ pag. 24
Consigli per possibili inconvenienti .......................... pag. 26
Consigli per possibili inconvenienti .......................... pag. 26
Check list ................................................................... pag. 28
Check list ................................................................... pag. 28
Note ........................................................................... pag. 29
Note ........................................................................... pag. 29

- 3 -
ITALIANO
Gentile Signora / Egregio Signore
La ringraziamo e ci complimentiamo con Lei per aver scelto il nostro prodotto.
Prima di utilizzarlo, Le chiediamo di leggere attentamente questa scheda, al ¿ne di poterne sfruttare al meglio ed in totale sicu-
rezza tutte le prestazioni.
Per ulteriori chiarimenti o necessità contatti il RIVENDITORE presso cui ha effettuato l’acquisto o visiti il nostro sito internet
www.edilkamin.com alla voce CENTRI ASSISTENZA TECNICA.
NOTA
- Dopo aver disimballato il prodotto, si assicuri dell’integrità e della completezza del contenuto (radiocomando, kit uscita fumi
multipla ,rosone, rivestimento, libretto di garanzia, guanto, CD/scheda tecnica, spatola, sali deumidi¿canti).
In caso di anomalie si rivolga subito al rivenditore presso cui ha effettuato l’acquisto, cui va consegnata copia del libretto di
garanzia e del documento ¿scale d’acquisto.
- Messa in servizio/collaudo
Dev’essere assolutamente eseguita dal - Centro Assistenza Tecnica - autorizzato EDILKAMIN (CAT ) per poter garantire il rego-
lare funzionamento.
La messa in servizio così come descritta dalla norma UNI 10683 consiste in una serie di operazioni di controllo eseguite a stufa
installata e ¿nalizzate ad accertare il corretto funzionamento del sistema e la rispondenza dello stesso alle normative.
Presso il rivenditore, sul sito www.edilkamin.com o al numero verde può trovare il nominativo del Centro Assistenza più vicino.
- installazioni scorrette, manutenzioni non correttamente effettuate, uso improprio del prodotto, sollevano l’azienda produttrice da
ogni eventuale danno derivante dall’uso.
- il numero di serie, necessario per l’identi¿cazione della stufa, è indicato:
- nella parte alta dell’imballo
- sul libretto di garanzia reperibile all’interno del focolare
- sulla targhetta applicata sul retro dell’apparecchio;
Detta documentazione dev’essere conservata per l’identi¿cazione unitamente al documento ¿scale d’acquisto i cui dati dovran-
no essere comunicati in occasione di eventuali richieste di informazioni e messi a disposizione in caso di eventuale intervento di
manutenzione;
- i particolari rappresentati sono gra¿camente e geometricamente indicativi.

- 4 -
ITALIANO
• L’apparecchio non è destinato a essere usato da persone,
bambini compresi, le cui capacità ¿siche, sensoriali o mentali,
siano ridotte. I bambini devono essere sorvegliati per sincerarsi
che non giochino con l’apparecchio.
• Iprincipali rischi derivabili dall’impiego della stufa posso-
no essere legati a una non corretta installazione, a un diretto
contatto con parti elettriche in tensione (interne), a un contatto
con fuoco e parti calde (vetro, tubi, uscita aria calda), all’intro-
duzione di sostanze estranee, a combustibili non raccomandati,
a una non corretta manutenzione, al ripetuto azionamento del
tasto di accensione senza aver svuotato il crogiolo.
• Nel caso di mancato funzionamento di componenti o anoma-
lie, la stufa è dotata di dispositivi di sicurezza che ne garanti-
scono lo spegnimento, da lasciar avvenire senza intervenire.
• Per un regolare funzionamento la stufa deve essere installata
rispettando quanto indicato su questa scheda.
• Usare come combustibile solo pellet di legno diam. 6 mm di
ottima qualità e certi¿cato
• In nessun caso devono essere introdotte nel focolare o nel
serbatoio sostanze estranee, rispetto al pellet.
Non usare MAI combustibili liquidi per accendere la stufa o
ravvivare la brace.
• Per la pulizia del canale da fumo (tratto di canna che collega
il bocchettone di uscita fumi della stufa con la canna fumaria)
non devono essere utilizzati prodotti in¿ammabili.
• Le parti del focolare e del serbatoio devono essere solo aspi-
rate e solo a FREDDO.
• Il vetro può essere pulito a FREDDO con apposito prodotto
(es. GlassKamin Edilkamin) e un panno.
• Evitare di aprire il portello della camera di combustione a stu-
fa calda, ma aspettare che il prodotto si raffreddi naturalmente.
INFORMAZIONE PER LASICUREZZA
• La stufa non deve funzionare con l’antina aperta, con il vetro
rotto o con il portello caricamento pellet aperto
Durante il funzionamento non deve essere aperta la porta del
focolare: la combustione è infatti gestita automaticamente e
non necessita di alcun intervento.
•Non deve essere utilizzata come scala o come base di appoggio.
• Non depositare oggetti non resistenti al calore nelle immedia-
te vicinanze della stufa.
• Non appoggiare biancheria direttamente sulla stufa per
asciugare. Eventuali stendibiancheria o simili devono essere
collocati dalla stufa ad una distanza di sicurezza (pericolo di
incendio).
• Assicurarsi che la stufa venga installata e accesa da CAT abi-
litato Edilkamin (centro assistenza tecnica) secondo le indica-
zioni della presente scheda; condizioni peraltro indispensabili
per la validazione della garanzia.
• Durante il funzionamento della stufa, i tubi di scarico e la
porta raggiungono alte temperature (non toccare senza l’appo-
sito guanto).
• Non occludere le aperture di aerazione nel locale di installa-
zione, né gli ingressi di aria della stufa stessa.
• Non bagnare la stufa, non avvicinarsi alle parti elettriche con
le mani bagnate.
• Non inserire riduzioni sui tubi di scarico fumi.
• La stufa deve essere installata in locali adeguati alla preven-
zione antincendio e dotati di tutti i servizi (alimentazione e
scarichi) che l’apparecchio richiede per un corretto e sicuro
funzionamento.
• IN CASO DI FALLITAACCENSIONE, NON RIPETE-
RE L’ACCENSIONE PRIMA DIAVERE SVUOTATO IL
CROGIOLO.

- 5 -
ITALIANO
INFORMAZIONI GENERALI
A
B
C
D
G
E
F
Ŏg. 1
PRINCIPIO DI FUNZIONAMENTO
La stufa ARIS PLUS è progettata per produrre aria calda utiliz-
zando come combustibile il pellet di legno, la cui combustione
è gestita elettronicamente.
Di seguito ne è illustrato il funzionamento (le lettere fanno
riferimento alla ¿gura 1).
L’aria calda è immessa nell’ambiente di installazione attraverso
una griglia (I) ubicata nella parte alta del frontale; lo stesso
ambiente viene anche irraggiato dall’antina in vetro della porta
del focolare.
Il combustibile (pellet) viene prelevato dal serbatoio di stoc-
caggio (A) e, tramite una coclea (B) attivata da motoriduttore
(C), viene trasportato nel crogiolo di combustione (D).
L’accensione del pellet avviene tramite aria calda prodotta da
una resistenza elettrica (E) e aspirata nel crogiolo tramite l’
estrattore fumi (F).
I fumi prodotti dalla combustione, vengono estratti dal focolare
tramite lo stesso estrattore (F), ed espulsi dal bocchettone (G)
con possibilità di raccordo sul retro e sul top della stufa (vedi
pag. 15-16-17).
L’aria calda, prodotta dalla stufa mediante ventilazione forzata,
fuoriesce dalla griglia ubicata in alto sopra l’antina (I).
La stufa ARIS PLUS è progettata per distribuire l’aria calda
prodotta, sia nel locale di installazione e sia in altri locali della
casa.
Per poter canalizzare l’aria calda, in altri locali, è necessario
applicare i seguenti Kit optionali (maggior dettagli a pag. 18-
19).
- KIT CANALIZZAZIONE N° 12 per distribuire l’aria calda
anche in un locale attiguo
- KIT CANALIZZAZIONE N° 12 BIS per distribuire l’aria
calda anche in un locale remoto.
Il focolare, rivestito in acciaio/ghisa, è chiuso frontalmente da
un’antina in vetro ceramico.
La quantità di combustibile, l’estrazione fumi, l’alimentazio-
ne aria comburente, sono regolate tramite scheda elettronica
dotata di software con sistema Leonardo, al ¿ne di ottenere una
combustione ad alto rendimento e basse emissioni.
Tutte le fasi di funzionamento sono gestite tramite radiocoman-
do fornito in dotazione.
La stufa è dotata di una presa seriale per collegamento con ca-
vetto optional (cod. 640560) a dispositivi di accensione remota
(quali combinatori telefonici, cronotermostati ect.).
I

- 6 -
ITALIANO
INFORMAZIONI GENERALI
PORTA SERIALE
Sull’uscita seriale RS232 con apposito cavetto (cod. 640560) è possibile far installare
dal CAT (Centro assistenza tecnica) un optional per il controllo delle accensioni e spe-
gnimenti, es. termostato ambiente. L’uscita seriale si trova sul retro della stufa.
BATTERIATAMPONE
Sulla scheda elettronica è presente una batteria tampone (tipo CR 2032 da 3 Volt).
Il suo malfunzionamento è conseguente a normale usura (non considerabile difetto di
prodotto). Per maggiori riferimenti, contattare il CAT (Centro assistenza tecnica) che ha
effettuato la 1° accensione.
*
**
LEONARDO è un sistema di sicurezza e regolazione della combustione che consente
un funzionamento ottimale in qualunque condizione grazie a due sensori che rilevano il
livello di pressione nella camera di combustione e la temperatura dei fumi.
La rilevazione e la conseguente ottimizzazione dei due parametri avviene in continuo
in modo da correggere in tempo reale eventuali anomalie di funzionamento. Il sistema
ottiene una combustione costante regolando automaticamente il tiraggio in base alle carat-
teristiche della canna fumaria (curve, lunghezza, forma, diametro ecc.) ed alle condizioni
ambientali (vento, umidità, pressione atmosferica, installazioni in alta quota ecc.).
LEONARDO è inoltre in grado di riconoscere il tipo di pellet e regolarne automaticamen-
te l’afÀusso per garantire attimo dopo attimo il livello di combustione richiesto.
• SCHEDA ELETTRONICA
• APPARATI ELETTRONICI
* patented
*
FUSIBILE
sulla presa con interruttore posta sul
retro della stufa, sono inseriti due fusi-
bili, di cui uno funzionale *e l’altro di
scorta**.

- 7 -
ITALIANO

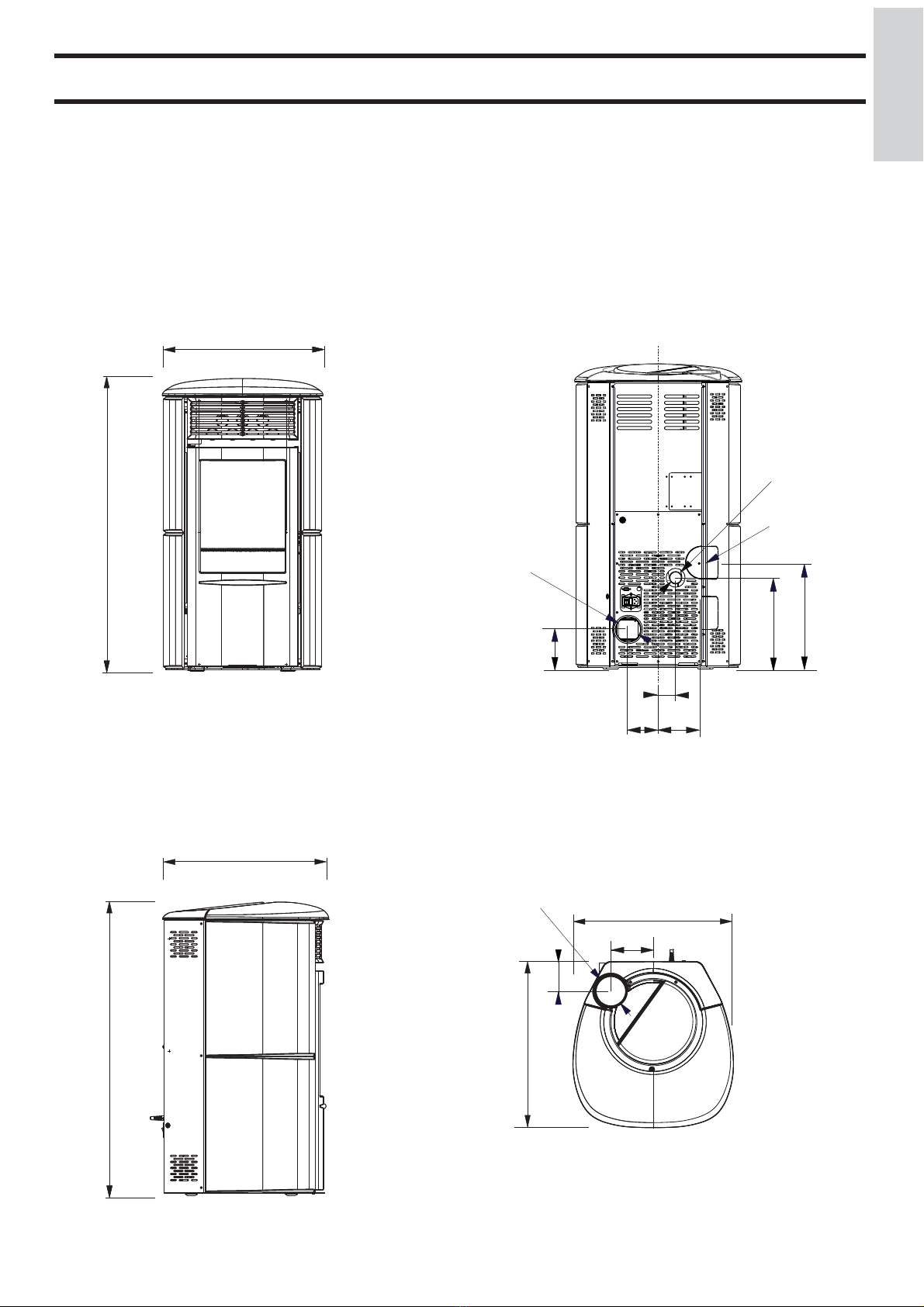

INFORMAZIONI GENERALI
FRONTE RETRO
FIANCO PIANTA
53
Ø 4 cm aria
combustione
97
14
14
29
29
53
55
55
Ø 8 cm
uscita fumi
34
34
5,5
97
14
10
Ø 8 cm aria
canalizzata
9,5
9,5
12,5
12,5
53
53
97
97
14
18
53
55
55
29
5,5
97
14
10
53
97
14
18
53
55
55
55
29
5,5
97
97
14
10
53
97
14
18
53
53
55
55
55
29
5,5
97
14
14
10
10
Ø 8 cm
uscita fumi
LA STUFA È PRODOTTA NELLE SEGUENTI VARIANTI ESTETICHE:
- ¿anchi, top e inserti in ceramica bianco panna / pergamena / rossa / grigio
- ¿anchi in acciaio, top e inserti n ceramica bianco panna / pergamena / rossa / grigio
- ¿anchi, top e inserti in pietra ollare

- 8 -
ITALIANO
CARATTERISTICHE TERMOTECNICHE ai sensi EN 14785 (per altri valori vedi DoP a pag. 9)
Potenza Nominale Potenza Ridotta
Potenza termica utile 8 2,5 kW
Rendimento / Ef¿cienza 91,5 92,5 %
Emissione CO al 13% O20,013 0,051 %
Temperatura fumi 133 80 °C
Consumo combustibile 1,8 0,6 kg/h
Capacità serbatoio 15 kg
Tiraggio 12 - 5 10 - 3 Pa
Autonomia 7 20 ore
Volume riscaldabile * 210 m3
Diametro condotto fumi (maschio) 80 mm
Diametro condotto presa aria (maschio) 40 mm
Peso con imballo (acciaio/ceramica/pietra ollare) 178/197/202 kg
DATI TECNICI PER DIMENSIONAMENTO CANNAFUMARIA che deve comunque rispettare le
indicazioni della presente scheda e delle norme di installazione di ogni prodotto
Potenza Nominale Potenza Ridotta
Potenza termica utile 8 2,5 kW
Temperatura uscita fumi allo scarico 160 96 °C
Tiraggio minimo 0 - 5 Pa
Portata fumi 5,7 3,2 g/s
INFORMAZIONI GENERALI
N.B.
1) tenere in considerazione che apparecchiature esterne possono provocare disturbi al funzionamento della scheda elettronica.
2) attenzione: interventi su componenti in tensione, manutenzioni e/o veri¿che devono essere fatte da personale quali¿cato.
(prima di effettuare qualsiasi manutenzione, disinserire l’apparecchio dalla rete di alimentazione elettrica)
3) In caso di problemi alla rete elettrica consultare un elettricista per valutare l’installazione di un gruppo di continuità di
almeno 800 Va a onde sinusoidali. Variazione maggiori del 10% di alimentazione possono provocare problemi al prodotto.
I dati sopra riportati sono indicativi e rilevati in fase di certiŎcazione presso organismo notiŎcato.
EDILKAMIN s.p.a. si riserva di modi¿care i prodotti senza preavviso e a suo insindacabile giudizio.
DISPOSITIVI di SICUREZZA
• TERMOCOPPIA:
Posta sullo scarico fumi ne rileva la temperatura. In funzione dei parametri impostati controlla le fasi di accensione, lavoro e
spegnimento.
• VACUOMETRO:
Posto sull’estrattore fumi, rileva il valore della depressione (rispetto all’ambiente di installazione) in camera di combustione.
• PRESSOSTATO
Posto nella zona aspirazione fumi, interviene nel caso di depressione nel circuito fumi (es: canna fumaria ostruita) interropendo la
caduta del pellet. Blocca il caricamento del pellet provocando lo spegnimento della stufa.
• TERMOSTATO DI SICUREZZA:
Posto sotto il serbatoio del pellet, interviene nel caso in cui la temperatura all’interno della stufa è troppo elevata. Blocca il carica-
mento del pellet provocando lo spegnimento della stufa.
* Il volume riscaldabile è calcolato considerando un isolamento della casa come da L 10/91 e successive modi¿che e una richiesta
di calore di 33 Kcal/m³ ora.
* E’importante tenere in considerazione anche la collocazione della stufa nell’ambiente da da riscaldare.
CARATTERISTICHE ELETTRICHE
Alimentazione 230 Vac +/- 10% 50 Hz
Potenza assorbita media 120 - 150 W
Potenza assorbita in accensione 400 W
Frequenza radiocomando (fornito) 2,4 GHz
Protezione su scheda elettronica Fusibile T2A, 250 Vac 5x20

- 9 -
ITALIANO
• CERTIFICAZIONI E BENEFICI *
* Vista la variabilità degli stessi nel tempo nei vari Paesi, veri-
¿care volta per volta.
Tale scritta ha valore indicativo all’anno di redazione della
presente scheda (vedere edizione in ultima pagina).
ITALIA: ammessa in Lombardia ai sensi del D.G.R n° 1118-
2013
ammessa nelle Marche ai sensi della Legge Regionale
n° 3 del 2012
ammessa al conto termico con coeff. 1,5 (vedi sul sito
www.edilkamin.com; quanto puoi risparmiare nelle
varie zone)
ammessa alla detrazione del 50% ; 65 % (veri¿care le
condizioni di accessibilità esterne al prodotto)
FRANCIA: iscritta Flamme Verte
GERMANIA: conforme Bimsch
SVIZZERA: conforme VKF
INFORMAZIONI GENERALI

- 10 -
ITALIANO
INSTALLAZIONE
NOTE GENERALI
In Italia è necessario fare riferimento alla norma dichiarazione
di conformità ai sensi del D.M. 37/2008 (ex L. 46/90) e secon-
do le norme UNI 10683 e UNI 10412-2.
In caso di installazione in condominio, chiedere parere preven-
tivo all’amministratore.
VERIFICA DI COMPATIBILITA’ CON ALTRI
DISPOSITIVI
In Italia la stufa NON deve essere installata nello stesso am-
biente in cui si trovano apparecchi da riscaldamento a gas del
tipo B (es. caldaie a gas, stufe e apparecchi asserviti da cappa
aspirante - rif. UNI 10683 e 7129).
In generale la stufa potrebbe mettere in depressione l’ambiente
compromettendo il funzionamento di tali apparecchi oppure
esserne inÀuenzata.
VERIFICAALLACCIAMENTO ELETTRICO (posiziona-
re la presa di corrente in un punto facilmente accessibile)
La stufa è fornita di un cavo di alimentazione elettrica da colle-
garsi ad una presa di 230V 50 Hz, preferibilmente con interrut-
tore magnetotermico.
Variazioni di tensione superiori al 10% possono compromettere
il funzionamento della stufa.
L’impianto elettrico deve essere a norma; veri¿care in partico-
lare l’ef¿cienza del circuito di terra.
La non ef¿cienza del circuito di terra provoca mal funziona-
mento di cui Edilkamin non si può far carico.
La linea di alimentazione deve essere di sezione adeguata alla
potenza dell’apparecchiatura.
In caso di problemi alla rete elettrica consultare un elettricista
per valutare l’installazione di un gruppo di continuità di almeno
800 VA a onde sinusoidali .
PRESA D’ARIA (da realizzare inderogabilmente)
É indispensabile che venga predisposta dietro alla stufa una
presa d’aria collegata all’esterno, di sezione utile minima di
80 cm², che garantisca suf¿ciente alimentazione di aria per la
combustione.
In questo caso NON è possibile posizionare la stufa adiacente
ad una parete.
In alternativa, è possibile prelevare l’aria per la stufa diretta-
mente dall’esterno attraverso un prolungamento in acciaio del
tubo di diametro 4 cm ubicato sullo schienale della stufa stessa.
Il tubo, nella parte esterna del prodotto, deve essere di lunghez-
za inferiore a 1 metro e non deve presentare curve.
In ogni caso lungo tutto il percorso il condotto presa aria deve
essere garantita una sezione libera almeno di 12 cm².
Il terminale esterno del condotto presa aria deve terminare con
un tratto a 90° gradi verso il basso o con una protezione anti-
vento ed essere protetto con una rete anti insetti che comunque
non riduca la sezione passante utile di 12 cm².
POSIZIONAMENTO E DISTANZE DI SICUREZZA PER
ANTINCENDIO
Per il corretto funzionamento, la termostufa deve essere posi-
zionata in bolla.
Veri¿care la capacità portante del pavimento.
La stufa deve essere installata nel rispetto delle seguenti condi-
zioni di sicurezza:
- distanza minima sui lati e sul retro di 20 cm dai materiali
in¿ammabili.
- davanti alla stufa non possono essere collocati materiali
in¿ammabili a meno di 80 cm.
Se non risultasse possibile rispettare le distanze sopra indicate,
è necessario mettere in atto provvedimenti tecnici ed edili
per evitare ogni rischio di incendio.
In caso di collegamento con parete in legno o altro materiale
in¿ammabile, è necessario coibentare adeguatamente il tubo di
scarico fumi.

- 11 -
ITALIANO

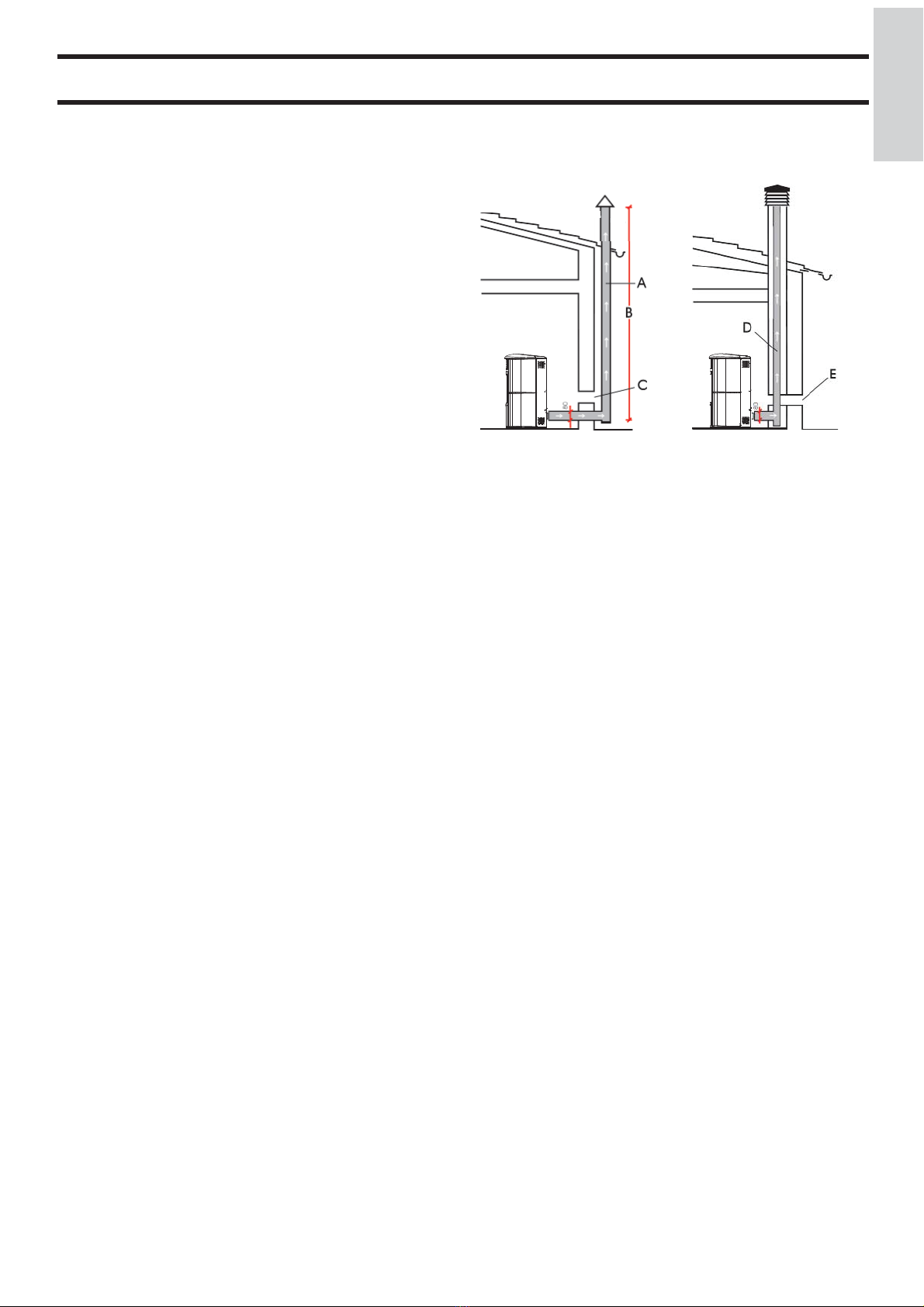

A: canna fumaria in acciaio coibentata ai sensi EN 1856
B: altezza minima 1,5 m e comunque oltre la quota di gronda del
tetto
C-E: presa d’aria dall’ambiente esterno (sezione passante minimo 80
cm²)
D: canna fumaria in acciaio, interna alla canna fumaria esistente in
muratura
COMIGNOLO
Le caratteristiche fondamentali sono:
- sezione interna alla base uguale a quella della canna fumaria
- sezione di uscita non minore del doppio di quella della canna fumaria
- posizione al di sopra del colmo tetto ed al di fuori delle zone
di reÀusso ( vedi norma UNI 10683).
SCARICO FUMI
Il sistema di scarico deve essere unico per la stufa (non si
ammettono scarichi in canna fumaria comune con altri
dispositivi)
Lo scarico dei fumi avviene dal bocchettone di diametro 8 cm
uscita sul retro o superiormente.
Lo scarico fumi deve essere collegato con l’esterno utilizzando
tubi in acciaio certi¿cati EN 1856. Il tubo deve essere sigillato
ermeticamente.
Per la tenuta dei tubi e il loro eventuale isolamento è necessario
utilizzare materiali resistenti alle alte temperature (silicone o
mastici per alte temperature).
L’unico tratto orizzontale ammeso può avere lunghezza ¿no a
2 m. E’possibile un numero di curve con ampiezza max. 90°
(rispetto alla verticale) ¿no a tre.
E’necessario (se lo scarico non si inserisce in una canna fuma-
ria) un tratto verticale di almeno 1,5 mt e un terminale antiven-
to (riferimento UNI 10683).
Il condotto verticale può essere interno o esterno.
Se il canale da fumo è all’esterno deve essere coibentato ade-
guatamente.
Se il canale da fumo si inserisce in una canna fumaria, questa
deve essere idonea per combustibili solidi.
Se la canna fumaria esistente è più grande di ø 150 mm, è
necessario risanarla intubandola con tubi di sezione e materiali
idonei (es. acciaio ø 80 mm).
Tutti i tratti del condotto fumi devono essere ispezionabili.
I comignoli e condotti di fumo ai quali sono collegati gli ap-
parecchi utilizzatori di combustibili solidi devono venire puliti
almeno una volta all’anno (veri¿care se nella propria nazione
esiste una normativa al riguardo).
L’assenza di controllo e pulizia regolari aumenta la probabilità
di incendio del comignolo.
Nel caso procedere come segue: non spegnere con acqua; svuo-
tare il serbatoio del pellet.
Rivolgersi a personale specializzato prima di riavviare la macchina.
La stufa è progettata per funzionare con qualsiasi condizione
climatica.
Nel caso di particolari condizioni, come vento forte, potrebbero
intervenire sistemi di sicurezza che portano in spegnimento la
stufa.
In questo caso non far funzionare l’apparecchio con le sicurez-
ze disabilitate, se il problema dovesse persistere contattare il
Centro Assistenza Tecnica autorizzato Edilkamin.
CASI TIPICI
Fig. 1 Fig. 2
INSTALLAZIONE
53
97
14
18
53
55
55
29
5,5
97
14
10
53
97
14
18
53
55
55
29
5,5
97
14
10

- 12 -
ITALIANO

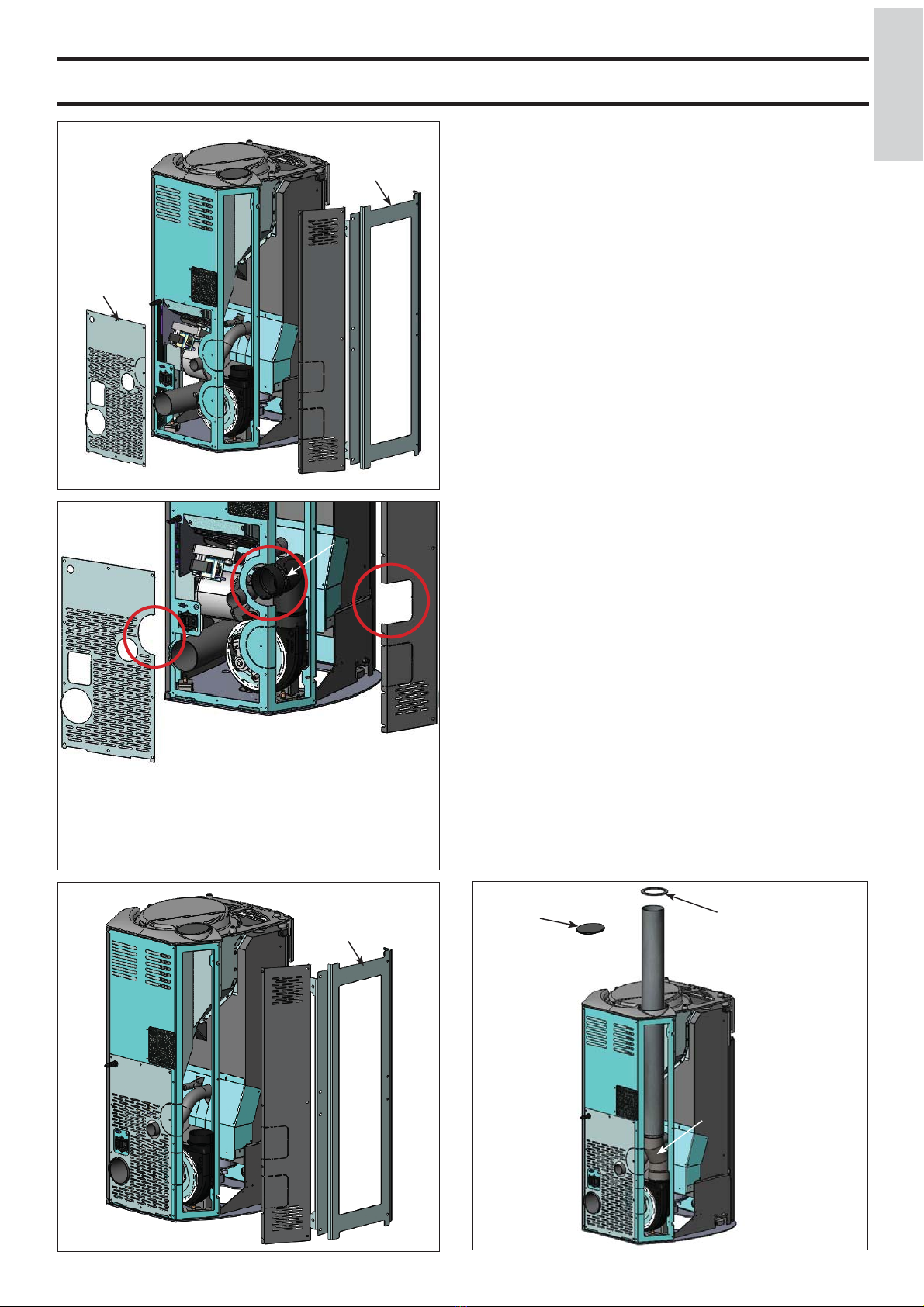

MONTAGGIO RIVESTIMENTO
Ŏg. 1
Ŏg. 2
Ŏg. 3
C
D
B
A
B
C
B
B
D
A
A
1) VERSIONE CON FIANCHI E TOPIN
CERAMICA
Fig. 1
La stufa viene consegnata (¿g. 1) con i seguenti componenti
esterni già montati:
• ¿anchi laterali posteriori metallici (A)
• telai metallici per il ¿ssaggio degli elementi laterali in cerami-
ca (B)
• griglia superiore in ghisa (C).
I pezzi sottoindicati sono invece imballati a parte.
• n° 4 elementi laterali in ceramica (D - ¿g. 3)
• n° 1 elemento superiore orizzontale in ceramica (E - ¿g. 7)
• n° 1 top in ceramica (F - ¿g. 9)
• n° 16 perni zigrinati M4
• n° 16 rondelle M5
• n° 4 gommini (M)
• n° 4 rondelle in ottone
• n° 2 viti T.E. M6x10
Per il montaggio procedere come segue:
Fig. 2
Rimuovere i due ¿anchi laterali posteriori metallici (A) ¿ssati
alla struttura mediante viti.
Smontare i telai metallici (B) allentando le viti.
Rimuovere la griglia superiore (C) in ghisa ¿ssata alla struttura
mediante viti.
Fig. 3
Applicare sui telai metallici (B) gli elementi verticali in cera-
mica (D), utilizzando i fori previsti ed i perni zigrinati M4 in
dotazione.

- 13 -
ITALIANO
MONTAGGIO RIVESTIMENTO
Ŏg. 4
Ŏg. 6
Ŏg. 5
C
E
F
M
B+D
C+E
VISTA POTERIORE
B+D
A
Fig. 4
Fissare l’elemento superiore orizzontale in ceramica (E) alla
griglia in ghisa superiore (C) utilizzando le due viti M6x10 in
dotazione
Fig. 5
Montare sulla struttura gli elementi verticali in ceramica (D)
completi dei telai staffe metallici (B) precedentemente smontati
dalla stufa.
Montare sulla struttura l’elemento superiore orizzontale in cera-
mica (E) completo della griglia in ghisa superiore (C) preceden-
temente smontati dalla stufa.
In¿ne rimontare i due ¿anchi laterali posteriori metallici (A)
precedentemente smontati dalla stufa.
Fig. 6
Applicare sulle sedi presenti sul top in ghisa i gommini (M)
insieme alle rondelle in ottone fornite in dotazione, posizionare
il top in ceramica (F) in appoggio.

- 14 -
ITALIANO
MONTAGGIO RIVESTIMENTO
Ŏg. 9
Ŏg. 7
A
C
Ŏg. 10 F
M
C
E
VISTA POTERIORE
C+E
Ŏg. 8
C
2) VERSIONE CON FIANCHI INACCIAIO E
PROFILI E TOP IN CERAMICA
Fig. 7
La stufa viene consegnata con i ¿anchi metallici (A) e la griglia
superiore in ghisa (C) già montati.
I pezzi sottoindicati sono invece imballati a parte.
• n° 1 elemento superiore orizzontale in ceramica (E)
• n° 1 top in ceramica (F)
• n° 2 perni zigrinati M4
• n° 2 rondelle
• n° 4 gommini (M)
• n° 4 rondelle in ottone
• n° 2 viti T.E. M6x10
Per il montaggio procedere come segue:
Fig. 8
Rimuovere la griglia superiore (C) in ghisa ¿ssata alla struttura
mediante viti.
Fig. 9
- Fissare l’elemento superiore orizzontale in ceramica (E) alla
griglia in ghisa superiore (C) utilizzando le due viti M6x10 in
dotazione
Fig. 10
Rimontare sulla struttura l’elemento superiore orizzontale in
ceramica (E) completo della griglia in ghisa superiore (C) pre-
cedentemente smontati dalla stufa.
- Applicare sulle sedi presenti sul top in ghisa i gommini (M)
insieme alle rondelle in ottone fornite in dotazione, posizionare
il top in ceramica (F) in appoggio.

- 15 -
ITALIANO
INSTALLAZIONE
USCITA FUMI (VERSIONE IN CERAMICA)
ARIS PLUS nella versione in CERAMICA è predisposta al
collegamento del tubo di uscita fumi dal retro e dal top.
PER PERMETTERE QUALSIASI SOLUZIONE DI COL-
LEGAMENTO DELL’ USCITA FUMI ALLA CANNA
FUMARIA E’ NECESSARIO RIMUOVERE IL FIANCO
POSTERIORE METALLICO SINISTRO (A - ¿g. 12-14) E
ILTELAIO METALLICO SINISTRO (B - ¿g. 12-14).
N.B.: utilizzare il tubetto di silicone in dotazione in fase di
installazione tra il bocchettone della chiocciola fumi e il gomito
di raccordo in dotazione (per collegamento uscita fumi
dal retro) o per lo spezzone di tubo in dotazione (per collega-
mento uscita fumi dal top)
COLLEGAMENTO USCITA FUMI DAL RETRO
Smontare il retro inferiore (G - ¿g. 12).
Rimuovere dal retro inferiore (G) e dal ¿anco posteriore metal-
lico sinistro (A), precedendemente smontati, la parte pretagliata
*(¿g. 13).
Rimuovere dalla struttura della stufa la parte pretagliata (I - ¿g.
13).
Collegare il gomito di raccordo (H - ¿g. 13 - in dotazione) sul
bocchettone della chiocciola fumi mediante fascetta fornita
anch’essa in dotazione.
COLLEGAMENTO USCITA FUMI DAL TOP
Montare lo spezzone di canna fumaria con fascetta (L - ¿g. 15)
in dotazione sul bocchettone della chiocciola fumi.
Eliminare il coperchietto di chiusura sopra il top (Q - ¿g. 15).
Collegare il tubo uscita fumi (non in dotazione) allo spezzone
di canna fumaria di cui sopra (¿g. 15).
Posizionare il rosone (U - ¿g. 15) in dotazione.
UNA VOLTA TERMINATA L’OPERAZIONE DI
COLLEGAMENTO DEL TUBO USCITA FUMI ALLA
CANNA FUMARIA RIMONTARE IL FIANCO
POSTERIORE METALLICO SINISTRO (A) E IL
TELAIO METALLICO SINISTRO (B).
Ŏg. 12
Ŏg. 13
A
B
G
HA
G
Ŏg. 14
A
B
L
U
Q
Ŏg. 15
I
*
*
*

- 16 -
ITALIANO
INSTALLAZIONE
USCITA FUMI (VERSIONE IN ACCIAIO)
ARIS PLUS nella versione in ACCIAIO è predisposta al colle-
gamento del tubo di uscita fumi dal retro e dal top.
PER PERMETTERE QUALSIASI SOLUZIONE DI COL-
LEGAMENTO DELL’ USCITA FUMI ALLA CANNA
FUMARIA E’ NECESSARIO RIMUOVERE IL FIANCO
POSTERIORE METALLICO SINISTRO (A - ¿g. 16-18) E
IL FIANCO METALLICO SINISTRO (B - ¿g. 16-18).
N.B.: utilizzare il tubetto di silicone in dotazione in fase di
installazione tra il bocchettone della chiocciola fumi e il gomito
di raccordo in dotazione (per collegamento uscita fumi
dal retro) o per lo spezzone di tubo in dotazione (per collega-
mento uscita fumi dal top)
COLLEGAMENTO USCITA FUMI DAL RETRO
Smontare il retro inferiore (G - ¿g. 16).
Rimuovere dal retro inferiore (G) e dal ¿anco posteriore metal-
lico sinistro (A), precedendemente smontati, la parte pretagliata
*(¿g. 17).
Rimuovere dalla struttura della stufa la parte pretagliata (I - ¿g.
17).
Collegare il gomito di raccordo (H - ¿g. 17 - in dotazione) sul
bocchettone della chiocciola fumi mediante fascetta fornita
anch’essa in dotazione.
COLLEGAMENTO USCITA FUMI DAL TOP
Montare lo spezzone di canna fumaria con fascetta (L - ¿g. 19)
in dotazione sul bocchettone della chiocciola fumi.
Eliminare il coperchietto di chiusura sopra il top (Q - ¿g. 19).
Collegare il tubo uscita fumi (non in dotazione) allo spezzone
di canna fumaria di cui sopra (¿g. 19).
Posizionare il rosone (U - ¿g. 19) in dotazione.
UNA VOLTA TERMINATA L’OPERAZIONE DI
COLLEGAMENTO DEL TUBO USCITA FUMI ALLA
CANNA FUMARIA RIMONTARE IL FIANCO
POSTERIORE METALLICO SINISTRO (A) E IL
FIANCO METALLICO SINISTRO (B).
Ŏg. 16
Ŏg. 17
AB
G
HA
G
Ŏg. 18
A
B
L
U
Q
Ŏg. 19
I
*
*
*

- 17 -
ITALIANO
INSTALLAZIONE
USCITA FUMI (VERSIONE PIETRA OLLARE)
ARIS PLUS nella versione in PIETRA OLLARE è predisposta
al collegamento del tubo di uscita fumi dal retro e dal top.
PER PERMETTERE QUALSIASI SOLUZIONE DI COL-
LEGAMENTO DELL’ USCITA FUMI ALLA CANNA
FUMARIA E’ NECESSARIO RIMUOVERE IL FIANCO
POSTERIORE METALLICO SINISTRO (A - ¿g. 20-22)
E ILTELAIO METALLICO SINISTRO COMPLETO DI
RIVESTIMENTO IN PIETRAOLLARE (B - ¿g. 20-22).
N.B.: utilizzare il tubetto di silicone in dotazione in fase di
installazione tra il bocchettone della chiocciola fumi e il gomito
di raccordo in dotazione (per collegamento uscita fumi
dal retro) o per lo spezzone di tubo in dotazione (per collega-
mento uscita fumi dal top)
COLLEGAMENTO USCITA FUMI DAL RETRO
Smontare il retro inferiore (G - ¿g. 20).
Rimuovere dal retro inferiore (G) e dal ¿anco posteriore metal-
lico sinistro (A), precedendemente smontati, la parte pretagliata
*(¿g. 21).
Rimuovere dalla struttura della stufa la parte pretagliata (I - ¿g.
21).
Collegare il gomito di raccordo (H - ¿g. 21 - in dotazione) sul
bocchettone della chiocciola fumi mediante fascetta fornita
anch’essa in dotazione.
COLLEGAMENTO USCITA FUMI DAL TOP
Montare lo spezzone di canna fumaria con fascetta (L - ¿g. 23)
in dotazione sul bocchettone della chiocciola fumi.
Eliminare il coperchietto di chiusura sopra il top (Q - ¿g. 23).
Collegare il tubo uscita fumi (non in dotazione) allo spezzone
di canna fumaria di cui sopra (¿g. 23).
Posizionare il rosone (U - ¿g. 23) in dotazione.
UNA VOLTA TERMINATA L’OPERAZIONE DI
COLLEGAMENTO DEL TUBO USCITA FUMI ALLA
CANNA FUMARIA RIMONTARE IL FIANCO
POSTERIORE METALLICO SINISTRO (A) E IL
TELAIO METALLICO SINISTRO COMPLETO DI
RIVESTIMENTO IN PIETRAOLLARE (B).
Ŏg. 20
Ŏg. 21
AB
HA
G
Ŏg. 22
AL
U
Q
Ŏg. 23
I
*
*
*
G
B

- 18 -
ITALIANO
CANALIZZAZIONE ARIA CALDA
KIT 12 (cod. 778150)
PER CANALIZZARE L’ARIA CALDAIN UN LOCALE
ATTIGUO OLTRE AQUELLO DI INSTALLAZIONE
Composizione:
aScatola n° 1
bTubo Ø 8 n° 1
cBocchetta terminale n° 1
gFascetta bloccaggio tubi n° 2
g
f
d
c
b
a
e
N.B.:
LA PARTE INIZIALE DELTUBO FLESSIBILE DEVE
ESSERE “DISTESA” COMPLETAMENTE
IN MODO DA ELIMINARE IL CORRUGAMENTO; IN
TAL MODO IL DIAMETRO INTERNO SI ALLARGHE-
RA’SENSIBILMENTE FAVORENDO L’IMBOCCO.
Procedimento:
- De¿nire il posizionamento della stufa rispetto la muratura
(¿g. a).
- Sistemare la stufa nella posizione de¿nitiva.
- Estendere il tubo di alluminio (b) per la canalizzazione dell’a-
ria calda.
- Calzare il tubo in alluminio al bocchettone uscita aria calda
sul retro della stufa (¿g. c) ¿ssandolo con fascetta (g).
- Installare la bocchetta terminale (c) al termine del tubo in
alluminio tramite fascetta (g) (¿g. c) nel locale da riscaldare.
b
d
e
Ŏg. a
Ŏg. b
b
d
c8
e
c
8
d
f
g
e
Ŏg. c g
g

- 19 -
ITALIANO
aScatola n° 1
bTubo Ø 8 n° 1
cBocchetta terminale n° 1
gFascetta bloccaggio tubi n° 2
hCollare a muro n° 2
iViti n° 4
lTasselli n° 4
f
d
c
b
a
e
gh
h
il
c
g
g
d
f
e
Ŏg. c
i
b
c
h
h
d
i
g
b
l
l
e
KIT 12 BIS (cod. 778160)
PER CANALIZZARE L’ARIA CALDAIN UN LOCALE
REMOTO OLTRE A QUELLO DI INSTALLAZIONE
Composizione:
N.B.:
LA PARTE INIZIALE DELTUBO FLESSIBILE DEVE
ESSERE “DISTESA” COMPLETAMENTE
IN MODO DA ELIMINARE IL CORRUGAMENTO; IN
TAL MODO IL DIAMETRO INTERNO SI ALLARGHE-
RA’SENSIBILMENTE FAVORENDO L’IMBOCCO.
Procedimento:
- De¿nire il posizionamento della stufa rispetto alla muratura
(¿g. a).
- Sistemare la stufa nella posizione de¿nitiva.
- Estendere il tubo di alluminio (b) per la canalizzazione dell’a-
ria calda.
- Calzare il tubo in alluminio al bocchettone uscita aria calda
sul retro della stufa (¿g. c) ¿ssandolo con fascetta (g).
- Installare la bocchetta terminale (c) nel locale da riscaldare e
il relativo tubo in alluminio (b) ¿ssandolo con il collare a muro
(h) ed i tasselli con viti (i-l).
CANALIZZAZIONE ARIA CALDA
b
d
e
Ŏg. a
Ŏg. b

- 20 -
ITALIANO
ISTRUZIONI D’USO
diametro : 6 millimetri
lunghezza massima : 40 mm
umidità massima : 8 %
resa calorica : 4100 kcal/kg almeno
L’uso di pellet con diverse caratteristiche implica la necessità
di una speci¿ca taratura della stufa, analoga a quella che fa il
CAT (centro assistenza tecnica) alla 1° accensione.
L’uso di pellet non idonei può provocare: diminuzione del ren-
dimento; anomalie di funzionamento; blocchi per intasamento,
sporcamento del vetro, incombusti, …
Una semplice analisi del pellet può essere condotta visivamente:
Buono: liscio, lunghezza regolare, poco polveroso.
Scadente: con spaccature longitudinali e trasversali, molto
polveroso, lunghezza molto variabile e con presenza di corpi
estranei.
NOTA sul combustibile.
ARIS PLUS è progettata e programmata per bruciare pellet di
legno di diametro di 6 mm circa.
Il pellet è un combustibile che si presenta in forma di piccoli
cilindretti, ottenuti pressando segatura, ad alti valori, senza
uso di collanti o altri materiali estranei.
E’commercializzato in sacchetti da 15 Kg.
Per NON compromettere il funzionamento della stufa è indi-
spensabile NON bruciarvi altro.
L’impiego di altri materiali (legna compresa), rilevabile da
analisi di laboratorio, implica la decadenza della garanzia.
Edilkamin ha progettato, testato e programmato i propri pro-
dotti perché garantiscano le migliori prestazioni con pellet
delle seguenti caratteristiche:
La messa in servizio, la prima accensione ed il collaudo devono
essere eseguiti da un centro assistenza autorizzato Edilkamin
(CAT) nel rispetto della norma UNI 10683.
Detta norma indica le operazioni di controllo da eseguire al ¿ne
di accertare il corretto funzionamento del sistema.
Il CAT provvederà anche a tarare la stufa in base al tipo di pel-
let e alle condizioni di installazione attivando così la garanzia.
La mancata prima accensione da parte di un C.A.T. autorizzato
Edilkamin non consente l’attivazione della garanzia.
Per informazioni consultare il sito www.edilkamin.com
Durante le prime accensioni si possono sviluppare leggeri odori
di vernice che scompariranno in breve tempo.
Prima di accendere è comunque necessario veri¿care:
• La corretta installazione.
• L’alimentazione elettrica.
• La chiusura della porta, che deve essere a tenuta ermetica
• La pulizia del crogiolo.
• La presenza sul display dell’indicazione di stand-by
(data, potenza o temperatura lampeggianti).
CARICAMENTO DEL PELLET NEL SERBATOIO
Per accedere al serbatoio aprire il portellino *(¿g. 1).
N.B.:
Utilizzare apposito guanto in dotazione se si carica la
stufa mentre è in funzione e quindi calda.
Ŏg. 1
*
