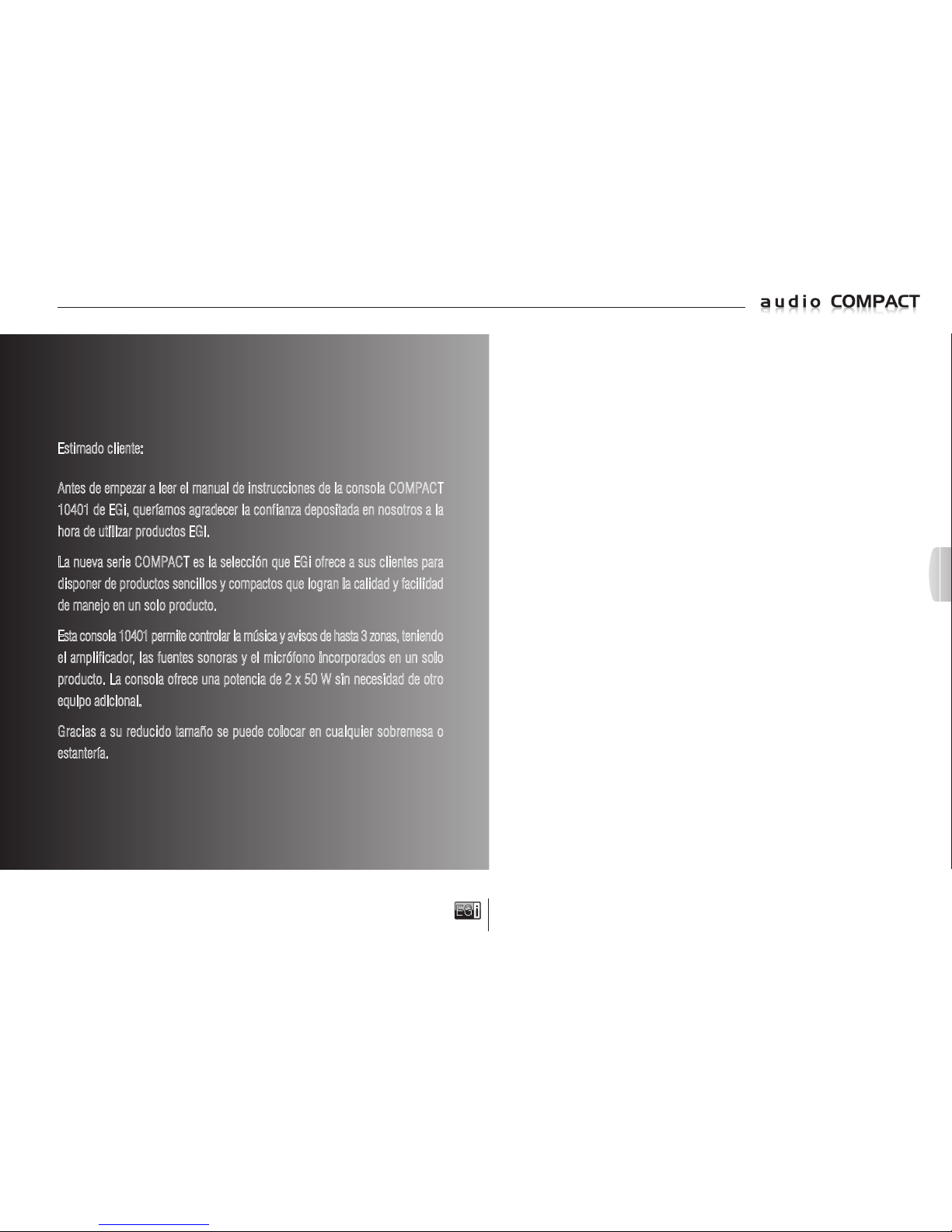

Estimado cliente:
Antes de empezar a leer el manual de instrucciones de la consola COMPACT
10401 de EGi, queríamos agradecer la confianza depositada en nosotros a la
hora de utilizar productos EGi.
La nueva serie COMPACT es la selección que EGi ofrece a sus clientes para
disponer de productos sencillos y compactos que logran la calidad y facilidad
de manejo en un solo producto.
Esta consola 10401 permite controlar la música y avisos de hasta 3 zonas, teniendo
el amplificador, las fuentes sonoras y el micrófono incorporados en un solo
producto. La consola ofrece una potencia de 2 x 50 W sin necesidad de otro
equipo adicional.
Gracias a su reducido tamaño se puede colocar en cualquier sobremesa o
estantería.
ÍNDICE
Esquema de conexión
ELEMENTOS _____________________________________________________4
CARACTERÍSTICAS _________________________________________________5
EJEMPLO TIPO DE CONEXIÓN__________________________________________6
Encendido del sistema
Primera conexión
ENCENDIDO______________________________________________________7
IDIOMA_________________________________________________________7
SELECCIÓN DE ZONAS Y SET-UP________________________________________7
AUTOSCAN ______________________________________________________7
Programación, ajustes y manual de uso
Funciones generales
ACTIVACIÓN DE AVISOS______________________________________________8
SELECCIÓN DE VOLUMEN DE AVISO _____________________________________8
CONTROL Y APAGADO DE LA MÚSICA POR ZONA_____________________________9
CONTROL DE LAS FUENTES DE SONIDO ___________________________________9
EMISIÓN DE MENSAJES GRABADOS DE LA TARJETA MICRO SD __________________12
VERSIÓN DE SOFTWARE ____________________________________________13
Ajustes
VOLUMEN DE LA MÚSICA ___________________________________________13
VOLUMEN DE LOS AVISOS___________________________________________13
DIN-DON ______________________________________________________13
ECUALIZAR _____________________________________________________14
AUTOSCAN _____________________________________________________15
ILUMINACIÓN ___________________________________________________15
IDIOMAS_______________________________________________________16
INICIALIZAR ____________________________________________________16
Ejemplos de instalación____________________________________________ 17
Resolución de incidencias __________________________________________ 19
Datos técnicos __________________________________________________ 20
3
es

3
5
3
12
4
6
7
8
9
11
13
16
15
14 12
10
11
Esquema de conexión
4
ELEMENTOS
10401 - Consola autoamplificada
ELEMENTOS
1Pulsador de llamada y piloto indicador de avisos.
Si parpadea el piloto le indica que existe red eléctrica.
Si el led está fijo le indica que se está emitiendo un aviso
por el micrófono.
2Display LCD gráfico.
3Teclas de acceso a menús.
4Tapa frontal protectora.
Pulse PUSH para abrir o cerrar la tapa.
5Pulsador de encendido ON/Stand-by.
6Micrófono de avisos unidireccional Electret.
7Entrada memoria de tarjetas micro SD para DIN-DON y
mensajes pregrabados.
8Entrada memoria USB para reproducción de música MP3.
9Tapa protectora del cableado.
10 Selector de voltaje 110 V~ / 230 V~.
11 Rejilla de electroventilador y ventilación.
12 Toma de corriente 230V~ o 115 V~.
13 Salida de audio para altavoces Zona 1 y Zona 2 (2 x 50 W).
14 Conexión de antena RF FM.
15 Entrada auxiliar de audio Jack 3.5 mm. ST.
16 Salida de MILLENNIUM para Zona 3.

10
11
78
Esquema de conexión
5
10 Selector de voltaje 110 V~ / 230 V~.
ATENCIÓN: Antes de conectar el equipo a la
alimentación o red, asegúrese de seleccionar la
alimentación adecuada en el selector de la parte inferior
de la consola: (230 V~por defecto, 115 V~en
función del país).
Si el selector de la consola estuviera a 115 V~ y Ud. lo
conecta a red de 230 V~ el equipo se averiará.
11 Rejilla de electroventilador y ventilación.
IMPORTANTE: Debido a la salida de ventilación del electroventilador
inferior, se recomienda NO TAPAR dicha salida con cualquier
objeto que dificulte la salida del aire.
7Entrada de memoria de tarjetas micro SD para DIN-DON y mensajes
pregrabados.
IMPORTANTE: Introducir la tarjeta micro SD con los contactos
hacia abajo y presionar hasta activar el CLIC de seguridad.
8Entrada de memoria USB para reproducción de música MP3.
Introducir con los contactos hacia arriba.
CLIC!
CARACTERÍSTICAS
Consola de avisos y música para 3 zonas. 2 autoamplificadas
(2 x 50 W) y 1 activa para conexión MILLENNIUM.
Reproducción de 3 canales de música seleccionables por zona.
Radio FM/RDS con lista de emisoras, entrada de audio AUX
mediante Jack 3.5 mm, entrada audio MP3 y WAV mediante
memoria USB, entrada y reproducción de DIN-DON y mensajes
pregrabados a través de tarjetas micro SD.
 Emisión de avisos generales o por zona.
Micrófono incorporado Electret unidireccional ajustable.
 Led indicativo para emisión de avisos.
Ajuste y ecualización de volúmenes y tonos de música por zona.
 Volúmenes de avisos ajustables por zona.
 Alimentación bitensión 110 V~ / 230 V~.
DETALLE DE ELEMENTOS
es

L
T
PIN
4
4 1 5
32 W32 W32 W32 W32 W32 W32 W32 W
A red
115-230 V~
10 W; 100 V10 W; 100 V 10 W; 100 V 10 W; 100 V
05011 - Transformador
4 W; 50 W; 100 V
50 W (min. 4 W---> (cualquier combinación en paralelo que no sea inferior de 4 W, respetando siempre la polaridad +/). Ejemplos: 8 x 32 Wo 4 x 16 Wo 2 x 8 Wo 1 x 4 W)
---------------------> 50 W; 100 V (cualquier altavoz o línea de altavoces 100 V que NO supere los 50 W, respetando siempre la polaridad +/)
OUT Audio
PC, tablet, móvil, CD, DVD...
1205 1204
1204
1307 - Alimentador 15 V
(K12G/IN, K13G.2, 40730) 2 4 5 6
+  1
1305.1 - Amplificador MILLENNIUM
(cualquier amplificador EGi con entrada PIN)
Antena FM
100 V; 40 W
Z3
Z1
Z2
Esquema de conexión
6
Entrada a través de
Jack 3.5 mm. estéreo
Z3 NOTA: La salida Z3 o ZONA 3 equivale a una salida
MILLENNIUM con un canal de música y un canal
de avisos para poder activar y controlar mandos
1204 y 1205 a la vez que éstos controlan cualquier
amplificador MILLENNIUM con entrada PIN.
Calcule la potencia del alimentador de 15 V
en función de la cantidad de mandos que vaya
a colocar.
EJEMPLO TIPO DE CONEXIÓN

7
Encendido del sistema
MUY IMPORTANTE:
Antes de conectar el equipo a la alimentación o red, asegúrese de seleccionar la
alimentación adecuada en la parte inferior de la consola: (230 V~por defecto,
115 V~ en función del país).
ENCENDIDO
Para encender el sistema, pulsar la tecla superior izquierda, de forma que la consola pasará de
estar en OFF stand-by, a ON encendida .
IDIOMA
 Seleccione el idioma mediante las teclas y .
Para confirmar pulse la tecla OK y para salir la tecla .
Una vez seleccionado el idioma, el sistema solicita el SET-UP o la selección de las zonas que se van a utilizar.
ZONA 1 ZONA 3
1 1
ZONA 2 ZONA 1+2
10
SELECCIONAR
ZONAS ACTIVAS
En el ejemplo que se muestra arriba se añade la ZONA 3 a la ZONA 1 y ZONA 2 que vienen por defecto.
El sistema también permite unir la Z1 y la Z2 en una sola zona, para que las 2 salidas traseras
Z1 y Z2 funcionen a la vez, disponiendo de un total de 100 W para una sola zona; siempre y
cuando cada salida tenga un ramal diferente de altavoces. En este caso por ambas salidas sonará
lo mismo, al mismo volumen de música y avisos.
De esta forma:
Si se activa la ZONA 1 o la ZONA 2, se desactiva la ZONA 1+2 automáticamente.
Si se activa la ZONA 1+2, se desactivan automáticamente la ZONA1 y ZONA 2.
Por lo general, le aconsejamos que si no esta seguro, active las 3 zonas individualmente.
Una vez seleccionadas las zonas, pulse la tecla OK para seguir adelante con el SET-UP, o pulse
la tecla para volver a la pantalla inicial.
AUTOSCAN
 Una vez confirmado el SET-UP de zonas, pasa a realizar el proceso de AUTOSCAN.
Este proceso memoriza las 30 mejores emisoras por sensibildad de recepción y busca el nombre de
éstas a través de FM/RDS. Este proceso puede durar más de un minuto.
Una vez terminado, el sistema queda programado inicialmente para que Ud. pueda empezar a
manejarlo, pasando a la pantalla inicial.
 En la pantalla inicial, el sistema ya está encendido.
Para apagarlo pulse la tecla superior izquierda, para pasar la consola a stand-by. La consola no
perderá sus datos (incluso si hay pérdida de la luz eléctrica) y pasará a OFF stand-by.
AUTOSCAN
CREANDO
LISTA FM
27/30
KISS FM
ZONA 1
FM
ZONA 2
FM
ZONA 3
FM
ZONA 1 ZONA 3
10
ZONA 2 ZONA 1+2
10
SELECCIONAR
ZONAS ACTIVAS
Primera conexión
En la primera conexión a la alimentación, el sistema lleva a cabo un proceso
de inicialización que comienza al recibir alimentación.
Aparece el logotipo de EGi y pasa a posición stand-by.
Al transcurrir unos segundos se apaga la pantalla y se activa con la pulsación
de cualquier tecla.
LANGUAGE
DEUTSCH
ENGLISH
ESPAÑOL
FRANÇAIS
ITALIANO
PORTUGUES
SELECCIÓN DE ZONAS Y SET-UP
 Seleccione sólo las zonas que va a utilizar o que están conectadas.
Por ejemplo, si sólo desea la ZONA1 sólo dejará seleccionada la 1.
Si quiere sólo la 2 o la 3, sólo dejará seleccionada la deseada.
Si por el contrario, quiere utilizar más de 2 ó 3 zonas, seleccionar las zonas a utilizar, dejando
libre la que no desea. (Pantalla Inicial
de la consola)
SI / NO
SI / NO
SI / NO
SI / NO
es

ZONA 1
FM
ZONA 2
FM
ZONA 3
FM
8
Programación, ajustes y manual de uso
Una vez seleccionadas las zonas, para realizar el aviso a través del micrófono, mantenga pulsada
la tecla ovalada inferior para realizar una llamada corta PTT.
La consola emitirá un DIN-DON para avisar a los oyentes que se va a realizar el aviso, indicando
en la pantalla la espera para la terminación de éste.
SELECCIÓN DE VOLUMEN DE AVISO
Para ajustar los volúmenes de aviso de cada zona existen dos
formas:
1. Mientras se realiza el aviso, el sistema permite modificar el
volumen de llamada en tiempo real, mediante las teclas
superiores derecha +/ .
2. Entre en MENU y seleccione la opción AJUSTES.
Una vez en AJUSTES pulse la tecla OK.
!
EMITIENDO
DIN-DON
1-2
ZONA
HABLAR
1-2
ZONA
HABLAR
1-2
ZONA
HABLAR
1-2
ZONA
HABLAR
1-2
ZONA
Una vez emitido el DIN-DON y manteniendo pulsada siempre la tecla ovalada , la pantalla
mostrará que ya puede hablar, el led se quedará fijo y ya podrá enviar el aviso a través del micrófono.
Si desea que el aviso se quede con el micrófono abierto durante largo tiempo, pulse a la vez la
tecla ovalada y la tecla .
A continuación, el símbolo comenzará a parpadear y podrá dejar de pulsar ambas teclas para
hablar cómodamente durante el tiempo que desee, pulsación larga PTL.
 Para finalizar el mensaje vuelva a pulsar la tecla .
El sistema desactivará el aviso fijado, pasando a su anterior estado de música en función de cómo
estaba anteriormente.
MENU
FM LISTA
USB MP3
MENSAJE
FM MANUAL
AJUSTES
VERSION
Funciones generales
ACTIVACIÓN DE AVISOS
Con la consola ya encendida, podrá realizar avisos a todas las zonas (aviso general) o a unas
zonas en concreto.
Para ello, seleccione o deseleccione las zonas que van a recibir los avisos, pulsando cualquiera
de las 3 teclas de la derecha.
Se pueden seleccionar todas y dejarlas así por defecto, o seleccionar sólo las que quiere activar,
en función de la zona a la que quiere avisar.
Si la zona está seleccionada para recibir el aviso, se verá el símbolo en el recuadro de cada zona.
En el ejemplo que se muestra abajo, se ha deseleccionado la ZONA 3 para dar aviso sólo a la
ZONA 1 y ZONA 2.

1
4
1
2
1
2
2
1
2
1
2
3
9
Programación, ajustes y manual de uso
AJUSTES
VOL MUSICA
VOL AVISO
DIN-DON
ECUALIZAR
AUTOSCAN
ILUMINACION
VOL AVISO
ZONA 1
ZONA 2
TODAS
VOL AVISO
ZONA 1
ZONA 2
TODAS
CONTROL Y APAGADO DE LA MÚSICA POR ZONA
La consola 10401 permite activar/desactivar y seleccionar una fuente de sonido por zona. Es decir, permite
tener la misma fuente de sonido en todas las zonas o escoger una fuente de sonido por zona y modificar
el volumen de la música individualmente por ZONA o en TODAS.
 Para poder controlar estas opciones, pulse la tecla de acceso rápido .
Una vez en la pantalla de zonas, seleccione la ZONA que quiere modificar o pulse TODAS para
modificar todas las zonas a la vez.
 Cuando haya seleccionado la zona pulse para entrar en las opciones de la zona.
Una vez dentro de ZONA puede seleccionar la fuente de sonido que puede reproducir en esa zona; entre
Radio FM, MP3, AUX o la opción de apagarla en NINGUNA y modificar el volumen de música por zona.
RADIO FM: Al seleccionar RADIO FM la zona reproducirá la música procedente del
sintonizador interno FM/RDS. Luego, a través de la selección de emisora en FM LISTA o
en FM MANUAL en el menú principal, podrá escoger la presintonía deseada.
ZONA 1
FM
ZONA 2
MP3
ZONA 3
AUX
SELECCIONA
ZONA 1
ZONA 2
ZONA 3
TODAS
ZONA 2
RADIO FM
MP3
AUX.
NINGUNA
AUX: Al seleccionar AUX la zona reproduce la música procedente del conector hembra Jack
3.5 mm. ST en la parte posterior.
En dicho conector AUX se puede conectar cualquier fuente de sonido como: CD, DVD, mesas
de mezcla, PC, portátil PC, tablet, reproductor MP3 o móvil.
NINGUNA: Al seleccionar NINGUNA la zona se queda apagada sin sonido, pero en stand-by
para poder reproducir avisos.
NOTA: Todas las zonas tendrán prioridad, a través de avisos de micrófono o mensajes, sobre la
música o el estado de apagado.
Recuerde que la zona 3 no permite modificar ni volumen de música ni ecualizar; ya que es una salida
MILLENNIUM con salidas fijas que sólo se pueden modificar desde los mandos 1204 ó 1205.
 Una vez seleccionadas las fuentes de audio y el volumen, pulse la tecla para salir del MENU.
CONTROL DE LAS FUENTES DE SONIDO
La consola 10401 dispone de fuentes de sonido incorporadas que facilitan su ubicación en cualquier
lugar y evitan tener que añadir equipos externos auxiliares. Para seleccionar música dentro de las
fuentes de sonido, siga las siguientes instrucciones:
SINTONIZADOR DE RADIO FM/RDS: Este equipo integra un sintonizador de frecuencia modulada
con lector RDS para visualizar los nombres de las emisoras que lo emitan.
Permite la memorización de hasta 30 emisoras, con la opción de editarlas o eliminarlas a través de la
búsqueda y memorización automática (AUTOSCAN) o búsqueda y memorización manual (FM MANUAL).
NOTA: En el SET-UP inicial ya se realizó la memorización automática AUTOSCAN. Para realizar
otra memorización AUTOSCAN, siga las siguientes instrucciones:
 Para realizar una memorización de emisoras automática, pulse la tecla MENU , seleccione la
opción AJUSTES y pulse OK.
 Dentro de AJUSTES seleccione la opción AUTOSCAN y pulse OK.
NOTA: Esta operación puede durar 1 ó 2 minutos ya que, una vez memorizadas las sintonías, el
equipo buscará los nombres de las mismas por RDS. En caso de no disponer del nombre el
equipo guardará el dial.
ZONA 1
FM
ZONA 2
FM
ZONA 3
FM
MENU
FM LISTA
USB MP3
MENSAJE
FM MANUAL
AJUSTES
VERSION
AJUSTES
VOL MUSICA
VOL AVISO
DIN-DON
ECUALIZAR
AUTOSCAN
ILUMINACIÓN
Dentro del MENU AJUSTES seleccione la opción VOL AVISO y pulse la tecla OK.
Dentro de VOL AVISO, seleccione la zona para ajustar el volumen de aviso.
Una vez ajustado el volumen cambie a otra zona para ajustar su volumen o pulse la tecla para salir.
NOTA: Recuerde que la zona 3 no permite modificar ni volumen de música ni ecualizar; ya que es una
salida MILLENNIUM con salidas fijas que sólo se pueden modificar desde los mandos 1204 ó 1205.
MP3: Al seleccionar MP3 la zona reproducirá la música procedente de la memoria USB lateral. A través
de la selección de USB MP3 en el menú principal, podrá escoger la o las canciones deseadas.
es

2
1
2
1
2
1
2
1
2
1
3
10
Programación, ajustes y manual de uso
 Automáticamente el equipo seleccionará las 30 emisoras con mejor recepción.
AUTOSCAN
CREANDO
LISTA FM
27/30
KISS FM
AJUSTES
VOL MUSICA
VOL AVISO
DIN-DON
ECUALIZAR
AUTOSCAN
ILUMINACIÓN
ZONA 1
FM
ZONA 2
FM
ZONA 3
FM
Para realizar una memorización de emisoras manual, pulse la tecla MENU , seleccione la opción
FM MANUAL y pulse OK.
 En la pantalla FM MANUAL podrá buscar una sintonía de dos formas:
Utilizando las teclas o para retroceder o avanzar manualmente en el dial de 0.1 en 0.1 MHz.
Utilizando las teclas o para retroceder o avanzar automáticamente hasta encontrar una
emisora con un mínimo de recepción.
Una vez localizada la emisora deseada, se verá el dial en MHz y si espera unos segundos aparecerá
el nombre RDS de la emisora en la parte superior (siempre que la emisora emita RDS o haya
buena sintonización).
 Cuando aparezca el nombre podrá memorizarla pulsando la tecla OK.
Una vez memorizada la emisora, ésta podrá visualizarla o elegirla en el menú FM LISTA.
 Para salir pulse .
ZONA 1
FM
ZONA 2
FM
ZONA 3
FM
MENU
FM LISTA
USB MP3
MENSAJE
FM MANUAL
AJUSTES
VERSION
FM MANUAL
ONDA CERO
99.4
ZONA 1
FM
ZONA 2
MP3
ZONA 3
FM
MENU
FM LISTA
USB MP3
MENSAJE
FM MANUAL
AJUSTES
VERSION
Para poder seleccionar y escuchar una emisora, pulse la tecla MENU , y seleccione la opción
FM LISTA y pulse OK.
 En la opción FM LISTA seleccione la emisora deseada y pulse la tecla OK.
Cuando se selecciona una emisora de FM LISTA se escuchará en todas las zonas donde esté
seleccionado FM.
FM LISTA
HIT FM
MAXIMA FM
RNE 3
ONDA CERO
CAD-100
KISS FM
Para borrar cualquiera de las 30 emisoras presintonizadas, entre en el menú FM LISTA, seleccione
la emisora a eliminar y pulse la tecla .
Cada vez que elimine una emisora, la memoria le permitirá grabar otra.
 Para salir pulse .
ZONA 1
FM
ZONA 2
MP3
ZONA 3
FM
MENU
FM LISTA
USB MP3
MENSAJE
FM MANUAL
AJUSTES
VERSION
FM LISTA
HIT FM
MAXIMA FM
RNE 3
ONDA CERO
CAD-100
KISS FM
REPRODUCTOR DE MÚSICA MP3: Este equipo integra un reproductor de música a través de
la toma para memorias USB, que permite la reproducción de archivos o extensiones en formato
MP3 o WAV.
Existen diferentes tipos de memoria de almacenamiento, de estado sólido o de disco duro.
Recuerde que está salida es de 150 mA máximo; por lo que es recomendable utilizar memorias
de estado sólido.
Para poder reproducir y seleccionar música en esta toma de USB siga las siguientes instrucciones.
Para poder seleccionar y escuchar una emisora de las 30 presintonizadas, seleccione la que desee
según las siguientes instrucciones. Podrá reproducirla, en las zonas donde esté seleccionado FM.

2
1
11
Programación, ajustes y manual de uso
Para activar el reproductor de USB, pulse la tecla MENU , y seleccione la opción USB MP3 y
pulse OK.
Mientras el sistema actualiza las carpetas, subcarpetas y archivos existentes en la memoria, en
la pantalla se mostrará un reloj de arena en movimiento .
Espere unos segundos hasta que se actualice.
Asegúrese de haber conectado una memoria en la toma USB ya que de lo contrario aparecerá un
mensaje de error.
ZONA 1
FM
ZONA 2
MP3
ZONA 3
FM
MENU
FM LISTA
USB MP3
MENSAJE
FM MANUAL
AJUSTES
VERSION
USB:\
COLD PLAY MAGIC
 Una vez dentro del reproductor existen dos opciones.
Pulse la tecla PLAY para empezar a reproducir música en el primer archivo accesible, o pulse
la tecla USB para acceder a los menús de carpetas.
USB:\
COLD PLAY MAGIC
USB:\
COLD PLAY MAGIC
00:03
Si pulsa PLAY el sistema empieza a reproducir música en
las zonas que haya seleccionado MP3. El contador de tiempo
empieza a correr y podrá elegir entre varias opciones.
 Para parar la reproducción pulse la tecla STOP .
 Para salir pulse la tecla .
Modo normal. Reproduce todas las canciones de la memoria
a lo largo de todas las carpetas y subcarpetas, hasta volver a
la primera canción y parar.
USB:\
COLD PLAY MAGIC
00:03
Otra opción es pulsar la tecla para modificar el modo de reproducción.
Modo repetición de 1 canción. Reproduce la canción
seleccionada y la repite infinitamente.
USB:\
COLD PLAY MAGIC
00:03
Modo repetición de todas las canciones. Reproduce todas las
canciones del directorio actual o carpeta seleccionada de
manera infinita.
USB:\
COLD PLAY MAGIC
00:03
NOTA: Cuando aparece el símbolo el equipo está buscando archivos tipo "MP3" o "WAV".
RND RANDOM o SHUFFLE. Repetición aleatoria de todas las
canciones de la memoria USB, con independencia del directorio
(carpeta) en el que se encuentren.
USB:\
COLD PLAY MAGIC
00:03
o
es

1
2
3
1
2
1
1
2
1
1
2
3
1
2
ZONA 1
FM
ZONA 2
FM
ZONA 3
FM
USB:/
THRILLER
M.JACKSON
COLD PLAY
U2
PACO DE LUCIA
ACDC
12
Programación, ajustes y manual de uso
USB:/
COLD PLAY MAGIC
Si por el contrario desea realizar una búsqueda dentro de las
carpetas y subcarpetas dentro de la memoria:
 Pulse la tecla USB .
A continuación el sistema le abrirá el índice de carpetas
existente por el que navegará.
Una vez abiertas las carpetas, seleccionar la subcarpeta o canción
a través de las teclas (para entrar en la subcarpeta) o PLAY
si ha seleccionado una canción.
Para entrar en más subcarpetas seleccione la carpeta deseada
y vuelva a pulsar la tecla .
Para salir de las carpetas o subcarpetas pulse la tecla .
U2
WAR
00:05
U2
WITH OR WITH...
WAR
ONE TREE HILL
ZOOROPA
RATTLE AND HUM
POP
Al seleccionar una canción se habilita la tecla PLAY que le
permite reproducir dicha canción.
Para salir al contador de tiempo, pulse la tecla .
Para avanzar la canción realice pulsación larga en la tecla
durante los segundos que desee.
Para pasar a la siguiente canción realice pulsación corta en la
tecla .
Para retroceder la canción realice pulsación larga en la tecla
durante los segundos que desee.
Para pasar a la canción anterior realice pulsación corta en la
tecla .
 Para salir del reproductor pulse la tecla .
EMISIÓN DE MENSAJES GRABADOS DE LA TARJETA MICRO SD
La consola 10401 permite emitir mensajes, cuñas o archivos pregrabados en la tarjeta micro SD activables
manualmente por el usuario. Para ello, proceda de la siguiente manera:
Active las zonas por las que desea emitir el mensaje (p.ej. ZONA 1 y ZONA 3)
Pulse la tecla MENU y seleccione la opción MENSAJE.
NOTA: Al entrar en MENSAJE el reproductor de USB se para y abre el menú de carpetas de la
tarjeta micro SD. (Las zonas que estén escuchando música del USB se quedarán en silencio. Sólo
recibirán el mensaje las zonas que estén activadas).
ZONA 1
FM
ZONA 2
FM
ZONA 3
FM
MENU
FM LISTA
USB MP3
MENSAJE
FM MANUAL
AJUSTES
VERSION
 Para navegar dentro de las carpetas o archivos pulse la tecla .
 Para salir de las carpetas o subcarpetas pulse la tecla .
 Tras localizar el archivo o mensaje a reproducir, selecciónelo y pulse la tecla PLAY .
NOTA: Mientras se reproduce el mensaje en las zonas activadas, aparecerá una pantalla que le
indicará la reproducción del mismo.
 Para salir pulse la tecla .
SD:/
ALERTAS
OFERTAS
NOVEDADES
CIERRE HORARIO
APERTURAS
OFERTAS
BEBIDAS
OFERTA DEL DIA
ALIMENTACIÓN
LIMPIEZA
LACTEOS
A su vez, al entrar en la opción MENSAJE el sistema busca las carpetas
raíz existentes en la tarjeta micro SD. Mientras realiza esta operación,
en la pantalla aparece un reloj de arena durante varios segundos.
Al abrir el directorio raíz aparecen carpetas, subcarpetas o archivos MP3 o
WAV en función de cada memoria.
!
REPRODUCIENDO
MENSAJE
OFERTA DEL DIA

2
2
1
1
2
1
3
1
2 2
1
2
1
2
1
13
Programación, ajustes y manual de uso

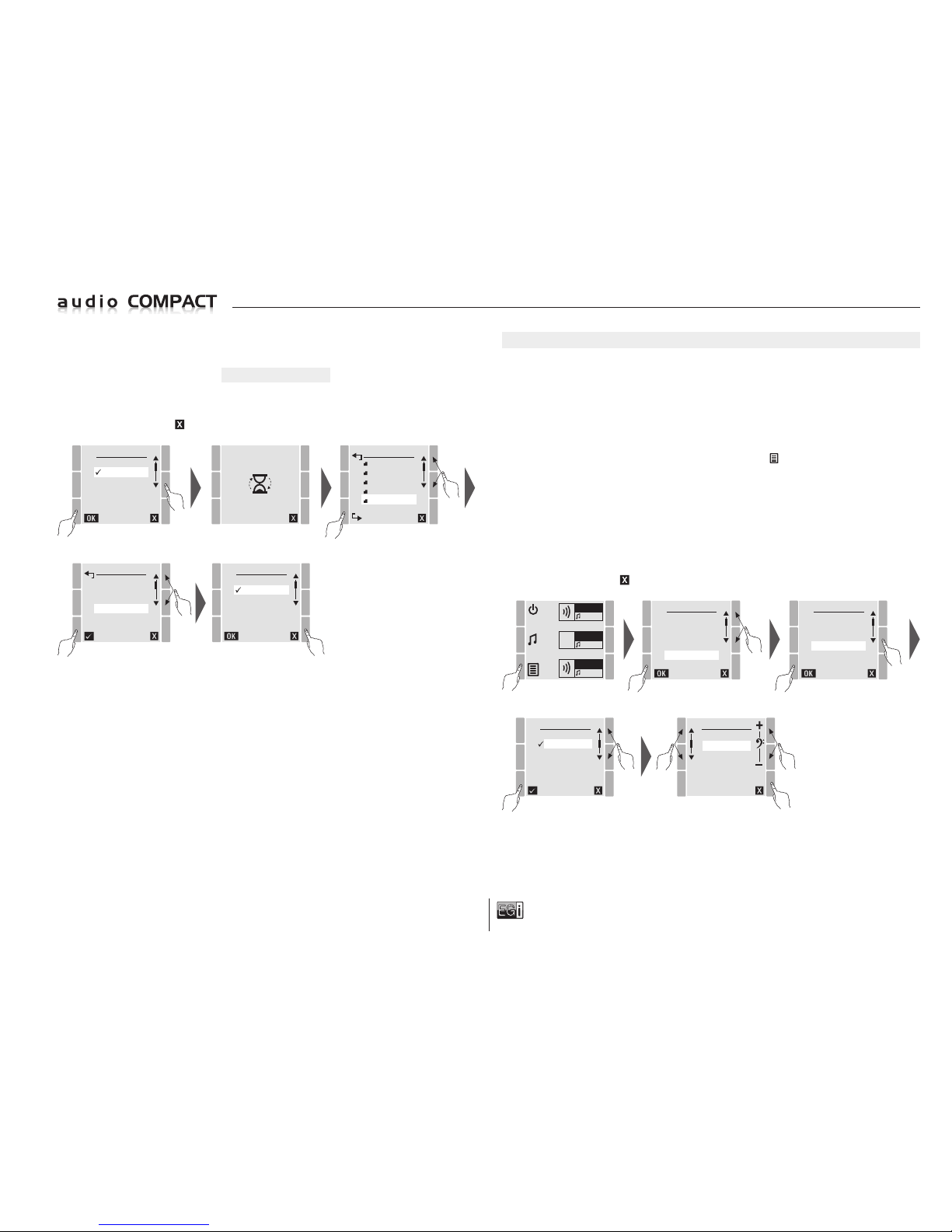

VERSIÓN DE SOFTWARE
Para visualizar la versión de software de la consola que ha adquirido, siga las siguientes instrucciones:
Pulse la tecla MENU y seleccione la opción VERSION. Para confirmar pulse OK.
 Para salir pulse la tecla .
MENU
FM LISTA
USB MP3
MENSAJE
FM MANUAL
AJUSTES
VERSION
FW: 1 (versión de software de la consola)
HW: 2 (versión de hardware de la consola)
SN: XXXXXXX (número de serie de la consola)
RSSI: 02 (nivel de recepción del sintonizador FM de la consola)
Dat: Jun 15 2014 (fecha de fabricación de la consola)
Ajustes
VOLUMEN DE LA MÚSICA
Para poder modificar el volumen de la música en cada zona existen 2 formas:
Lea el apartado "CONTROL Y APAGADO DE LA MÚSICA POR ZONA" en la pág. 9.
 O bien, entré en MENU y seleccione AJUSTES. Para confirmar pulse OK.
 Dentro de AJUSTES seleccione VOL MUSICA. Para confirmar pulse OK.
VERSION
FW: 1 HW: 2
SN:XXXXXXX
RSSI: 02
Dat: Jun 15 2014
ZONA 1
FM
ZONA 2
FM
ZONA 3
FM
MENU
FM LISTA
USB MP3
MENSAJE
FM MANUAL
AJUSTES
VERSION
ZONA 1
FM
ZONA 2
FM
ZONA 3
FM
AJUSTES
VOL MUSICA
VOL AVISO
DIN-DON
ECUALIZAR
AUTOSCAN
ILUMINACION
A continuación, se pasará a la pantalla de selección de zonas donde podrá escoger la zona a modificar,
el volumen o seleccionar la opción TODAS para modificar sobre todas las zonas a la vez.
Para modificar el volumen de una o todas las zonas seleccione la zona y pulse OK.
Dentro de la pantalla de ZONA modifique el volumen con las 2 teclas superiores derecha.
 Para salir pulse la tecla .
Al salir de la pantalla el volumen se queda memorizado.
SELECCIONA
ZONA 1
ZONA 2
ZONA 3
TODAS
ZONA 2
RADIO FM
MP3
AUX.
NINGUNA
VOLUMEN DE LOS AVISOS
Para poder modificar el volumen de los avisos en cada zona:
Lea el apartado "SELECCIÓN DE VOLUMEN DE AVISO" en la pág. 8.
DIN-DON
La consola COMPACT 10401 le permite modificar y gestionar el tipo de DIN-DON que precede a los avisos.
Los DIN-DON son fragmentos cortos de notas musicales que ponen en alerta a los oyentes para que presten
atención al mensaje o aviso hablado que se va a emitir.
A través de la consola podrá seleccionar si quiere o no DIN-DON y el tipo de DIN-DON.
Por defecto la consola 10401 viene con un DIN-DON de fábrica llamado ESTÁNDAR que consta de 2 notas
musicales tipo xilofón de rápido reconocimiento y corto tiempo de reproducción.
Sin embargo, esta consola le permite acceder y modificar el DIN-DON por otro predefinido por el usuario
a través de la tarjeta micro SD. Esta prestación es idónea para comercios que quieran unificar su DIN-DON.
Para modificar el tipo de DIN-DON proceda de la siguiente manera:
Pulse la tecla MENU y seleccione AJUSTES. Para confirmar pulse OK.
 Dentro de AJUSTES seleccione DIN-DON. Para confirmar pulse OK.
MENU
FM LISTA
USB MP3
MENSAJE
FM MANUAL
AJUSTES
VERSION
ZONA 1
FM
ZONA 2
FM
ZONA 3
FM
AJUSTES
VOL MUSICA
VOL AVISO
DIN-DON
ECUALIZAR
AUTOSCAN
ILUMINACION
es

1
2
1
2
1
2
2
1
2
1
1
2
1
3
2
14
Programación, ajustes y manual de uso
Dentro del ajuste DIN-DON podrá operar de 3 maneras:
Seleccione la opción ESTANDAR para dejar el DIN-DON de fábrica (2 notas xilofón).
 Seleccione la opción NINGUNO para no reproducir el DIN-DON.
Seleccione la opción SD DIN-DON para entrar en la carpeta raíz de la tarjeta micro SD y seleccionar
el DIN-DON predefinido por Ud.
Para salir pulse la tecla .
SD:/
OFERTAS
NOVEDADES
CIERRE HORARIO
APERTURAS
DIN-DON
DIN-DON
ESTANDAR
SD DIN-DON
NINGUNO
DIN-DON
ESTANDAR
SD DIN-DON
NINGUNO
FLAUTAS
DIN-DON
CAMPANAS
VIOLINES
TAMBORES
FLAUTAS
NOTA: Sólo si selecciona un DIN-DON predefinido procedente de la tarjeta micro SD, cada vez que
genere un aviso de micrófono, para reproducir el SD DIN-DON predefinido, el reproductor de música
MP3 se detendrá para reproducir este DIN-DON por las zonas seleccionadas para el aviso, y al
terminar éste volverá a reproducir música en MP3 USB.
Una vez seleccionado el DIN-DON predefinido, éste aparecerá visible en la parte inferior derecha
de la pantalla de DIN-DON; en este ejemplo aparece "FLAUTAS".
Recuerde que si selecciona un DIN-DON predefinido de largo tiempo de reproducción, cada vez
que quiera dar un aviso la consola emitirá la totalidad del tiempo del archivo seleccionado.
ECUALIZAR
Una de las grandes cualidades de la consola 10401 es la posibilidad de poder ajustar los tonos agudos
y graves por cada zona de manera independiente.
Además de permitir ecualizar por zona, el software le permite a su vez ecualizar las 2 zonas de
manera conjunta.
NOTA: Recuerde que la zona 3 no permite modificar ni volumen de música ni ecualizar; ya que es una
salida MILLENNIUM con salidas fijas que sólo se pueden modificar desde los mandos 1204 ó 1205.
Para entrar en el ajuste de ecualización, pulse la tecla MENU y seleccione la opción AJUSTES.
Para confirmar pulse OK.
Dentro de AJUSTES seleccione la opción ECUALIZAR y para confirmar pulse la tecla OK.
A continuación, aparecerá la pantalla donde podrá seleccionar la ZONA a ecualizar individualmente,
o bien seleccionar TODAS para ecualizar las 2 zonas a la vez.
Dentro de la ZONA o de TODAS, el equipo le permite realizar un ajuste de ±12 dB de agudos y graves.
En agudos dispone de ±12 dB a 10 KHz, y en graves de ±12 dB a 100 Hz .
 Para salir pulse la tecla .
MENU
FM LISTA
USB MP3
MENSAJE
FM MANUAL
AJUSTES
VERSION
ZONA 1
FM
ZONA 2
FM
ZONA 3
FM
AJUSTES
VOL MUSICA
VOL AVISO
DIN-DON
ECUALIZAR
AUTOSCAN
ILUMINACION
SELECCIONA
ZONA 1
ZONA 2
TODAS
ECUALIZAR
AGUDOS
GRAVES
04
ZONA 2

2 2
1
2 2
1
1
1
1
15
Programación, ajustes y manual de uso
AUTOSCAN
El proceso de AUTOSCAN consiste en la selección automática de las 30 mejores emisoras localizadas
por el sintonizador, en función de la calidad de la señal recibida.
De esta forma cuando se activa, el sintonizador realiza un barrido entre 87.5 MHz y 108.0 MHz
memorizando las 30 primeras y mejores emisoras, incorporando seguidamente los nombres de esas
emisoras a través de RDS.
NOTA: Para realizar un correcto AUTOSCAN debe colocar una antena en la toma de FM trasera.
Le recordamos que al encenderse la consola por primera vez o iniciarse, ésta ya realiza un primer proceso
de AUTOSCAN; sin embargo, con este proceso Ud. puede volver a hacer otra búsqueda y memorización
de emisoras.
Para realizar un AUTOSCAN pulse la tecla MENU y seleccione la opción AJUSTES. Para confirmar
pulse OK.
En AJUSTES seleccione la opción AUTOSCAN y para confirmar pulse OK.
Automáticamente el sintonizador comenzará a buscar las mejores emisoras y, seguidamente buscar
los nombres de éstas, por RDS.
NOTA: Este proceso puede durar varios minutos; ya que no todas las emisoras emiten el nombre
en RDS. En las emisoras que no lo hagan, el sintonizador memorizará el número del dial.
AUTOSCAN
CREANDO
LISTA FM
27/30
KISS FM
MENU
FM LISTA
USB MP3
MENSAJE
FM MANUAL
AJUSTES
VERSION
ZONA 1
FM
ZONA 2
FM
ZONA 3
FM
AJUSTES
VOL MUSICA
VOL AVISO
DIN-DON
ECUALIZAR
AUTOSCAN
ILUMINACION
ZONA 1
FM
ZONA 2
FM
ZONA 3
FM
AJUSTES
VOL MUSICA
VOL AVISO
DIN-DON
ECUALIZAR
AUTOSCAN
ILUMINACION
ILUMINACIÓN
La consola 10401 permite el ajuste de retroiluminación de la pantalla LCD, para disponer de una
luminosidad ajustable mientras está encendida. Al apagarla la pantalla pasa a oscurecerse para ahorrar
consumo energético.
NOTA: Al pasar la consola a stand-by, independientemente de la iluminación que haya elegido, a los
12 segundos la pantalla siempre se oscurece, pudiendo iluminarse de nuevo pulsando cualquier tecla
para encontrar la tecla de encendido.
Para ajustar la iluminación pulse la tecla MENU y seleccione la opción AJUSTES. Para confirmar
pulse OK.
En AJUSTES seleccione la opción ILUMINACIÓN y para confirmar pulse OK.
Al entrar en la pantalla ILUMINACIÓN podrá modificar la intensidad de la iluminación mediante las
teclas superiores de la derecha + / .
 Para salir y guardar la modificación, pulse cualquiera de las teclas OK ó .
MENU
FM LISTA
USB MP3
MENSAJE
FM MANUAL
AJUSTES
VERSION
ZONA 1
FM
ZONA 2
FM
ZONA 3
FM
AJUSTES
VOL MUSICA
VOL AVISO
DIN-DON
ECUALIZAR
AUTOSCAN
ILUMINACION
ILUMINACION ZONA 1
FM
ZONA 2
FM
ZONA 3
FM
es

2 2
1
1
1
2
2 2
11
16
Programación, ajustes y manual de uso
IDIOMAS
La consola 10401 permite modificar el idioma de uso en cualquier momento. Los idiomas que contiene
son: alemán, inglés, español, francés, italiano y portugués.
Para seleccionar el idioma pulse la tecla MENU y seleccione la opción AJUSTES. Para confirmar
pulse OK.
En AJUSTES seleccione la opción IDIOMA y para confirmar pulse OK.
Al entrar en la pantalla IDIOMA podrá escoger entre DEUTSCH, ENGLISH, ESPAÑOL, FRANÇAIS,
ITALIANO y PORTUGUES.
Pulse la tecla OK para modificar el idioma seleccionado o pulse para salir sin modificar el idioma.
MENU
FM LISTA
USB MP3
MENSAJE
FM MANUAL
AJUSTES
VERSION
ZONA 1
FM
ZONA 2
FM
ZONA 3
FM
AJUSTES
IDIOMA
INICIALIZAR
ZONA 1
FM
ZONA 2
FM
ZONA 3
FM
IDIOMA
DEUTSCH
ENGLISH
ESPAÑOL
FRANÇAIS
ITALIANO
PORTUGUES
INICIALIZAR
La consola 10401 permite borrar todos los datos y cambios introducidos y pasar al estado inicial de fábrica.
MUY IMPORTANTE: Al pasar al estado inicial de fábrica la consola borrará: todas las emisoras presintonizadas,
las zonas dadas de alta, los volúmenes de música, los volúmenes de aviso, el DIN-DON seleccionado, los
ajustes de ecualización, el idioma y la iluminación.
Para seleccionar el proceso de inicialización pulse la tecla MENU y seleccione la opción AJUSTES.
Para confirmar pulse OK.
En AJUSTES seleccione la opción INICIALIZAR y para confirmar pulse OK.
Al entrar en la pantalla INICIALIZAR la consola le pregunta si está seguro de la inicialización.
Pulse la tecla OK para inicializar o pulse para salir sin inicializar.
MENU
FM LISTA
USB MP3
MENSAJE
FM MANUAL
AJUSTES
VERSION
ZONA 1
FM
ZONA 2
FM
ZONA 3
FM
AJUSTES
IDIOMA
INICIALIZAR
INICIALIZAR
AL ESTADO
DE FÁBRICA
ZONA 1
FM
ZONA 2
FM
ZONA 3
FM
INICIALIZAR
AL ESTADO
DE FÁBRICA
NOTA: Una vez realizados todos los cambios en el MENÚ de la consola, es recomendable apagarla
y encenderla (stand-by) para que guarde los cambios en la memoria EPROM y evitar la pérdida
de éstos en caso de fallo de red eléctrica.
INICIALIZAR
SET-UP FÁBRICA
(ver pág. 7)
NO
INICIALIZAR

17
Ejemplos de instalación
230 V~
ZONA 3
ZONA 2
ZONA 1
230 V~
Línea red 230 V~
Línea de altavoces ZONA 1 - Surtidores gasolinera
Línea de altavoces ZONA 2 - Tienda
Línea de altavoces ZONA 3 - Bar y oficina (OPCIONAL)
BUS línea general ZONA 3 - Bar y oficina (OPCIONAL)
Consola COMPACT 10401
Proyectores 0604.02
Altavoz de techo 06050
Mandos 1205 y 1204
Amplificador 1309.1
1
32
GASOLINERA
es

18
Ejemplos de instalación
230 V~
ZONA 1
ZONA 2
Consola COMPACT 10401
Proyectores 0604.02
Altavoz de techo 06050
Línea red 230 V~
Línea de altavoces ZONA 1 - Almacén
Línea de altavoces ZONA 2 - Tienda supermercado
SUPERMERCADO

19
Resolución de incidencias
PROBLEMA
-El equipo no responde. La pantalla está apagada.
- Pantalla encendida, pero no hay audio.
- Recepción FM deficiente.
-Cuando se ha ido la tensión eléctrica del equipo, éste ha perdido la memoria de
algunos de los ajustes que ya se habían realizado.
- No se visualiza en pantalla una o varias de las zonas que desea utilizar.
- Entrando en los directorios de las memorias USB y micro SD, la pantalla muestra un
reloj de arena que no para de girar y no avanza a otra pantalla.
- Se bloquea en alguna carpeta o aparece ERROR ACCESO UNIDAD.
-Al realizar avisos a través del micrófono, aparece un sonido agudo o medio, ensordecedor,
que no le permite hablar.
POSIBLE SOLUCIÓN
-Revise la conexión eléctrica, la existencia de tensión y su correspondencia con el selector de voltaje (115 V~/230 V~).
- Pulse cualquier tecla para respuesta.
- Compruebe que las zonas tienen una fuente de audio (FM o MP3 o AUX) con emisora o canción seleccionada.
- Compruebe que el nivel de volumen no está al mínimo.
- Compruebe la correcta conexión de los altavoces en la regleta.
-Conecte en el conector trasero de la consola, una antena FM externa utilizando cable coaxial apantallado o un hilo
conductor aislado de mínimo 30 cm. y máximo 75 cm. o compruebe que la antena está correctamente conectada.
-Retire el equipo de balastos electrónicos u otros equipos (fluorescentes...) que pueden perturbar la recepción de radio.
- Para guardar los cambios realizados, apague y encienda la consola desde la tecla stand-by . De esta manera,
al realizar este proceso, la consola guarda y memoriza todos los ajustes y cambios realizados.
-Durante el SET-UP no se han dado de alta las zonas correspondientes. Para ello, entre en MENÚ, AJUSTES,
INICIALIZAR y OK. De esta manera la consola volverá a hacer SET-UP y le preguntará que ZONAS desea activar.
-Puede ser debido a una mala colocación de las memorias USB o micro SD, a que estén mal fragmentas, que tengan
muchos archivos con extensiones no ejecutables para la consola o que se ha bloqueado con ERROR ACCESO UNIDAD.
SOLUCIÓN: Pulse la tecla OK cuando aparezca el ERROR o apague la consola durante 2 ó 3 segundos de la tecla
stand-by y vuelva a encenderla. Coloque bien las tarjetas USB y micro SD.
-Puede ser debido a que están oscilando los altavoces con el micrófono (efectos LARSEN o FEEDBACK).
SOLUCIÓN: Ajuste el volumen de los avisos, un poco más bajo, hasta evitar ese ruido.
SOLUCIÓN: Aleje de los altavoces o cambie de orientación el micrófono de la consola.
- La o las líneas de altavoces tienen una impedancia por debajo de 4 Wo cortocircuito. Valor mínimo 4 W.
SOLUCIÓN: Desconecte la regleta de altavoces y mida con un tester entre +y en las líneas de los altavoces cableadas.
Si da un valor inferior a 3.5 W, revise la impedancia y volumen de los altavoces con la cantidad de altavoces
que ha conectado.
Si da un valor inferior a 2 y cercano a 0 W, revise las conexiones e instalación de los cables porque están en cortocircuito.
Se recomienda prestar atención a los filamentos de los cables que a veces quedan tocándose entre +y .
-La consola está sometida a una elevada temperatura, revise que ningún papel u objeto obstaculice el paso del
aire a través de las ranuras de ventilación o del electroventilador. Revise también el funcionamiento del
electroventilador, a la vez que no se encuentre bloqueado por cualquier objeto.
SOLUCIÓN: Desaloje la consola de cajones cerrados u objetos que impidan su correcta ventilación, a lo largo
de su superficie de apoyo y de su rejilla de aireación para lograr una correcta ventilación.
RESOLUCIÓN DE INCIDENCIAS
ATENCIÓN
CORTOCIRCUITO
EN CONEXIONES
ATENCIÓN
PROTECCIÓN POR
EXCESO TEMPERATURA
-La música o los avisos se apagan o salen a volumen muy
bajo, y aparece este mensaje en pantalla.
-La música y los avisos se apagan y aparece este mensaje
en pantalla.
es

CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
DO NOT EXPOSE TO
RAIN OR MOISTURE!
20
Datos técnicos
 Zonas autoamplificadas con calidad de audio Hi-Fi mono de 50 W x 2 con THD inferior a 1%.
 Reproductor USB y micro SD para archivos de extensiones MP3 o WAV.
Previo de microfonía con compresor incorporado de hasta máx. 20 dB.
Micrófono electret de captación cardioide unidireccional.
 Salida MILLENNIUM a través de las siguientes señales:
4Salida "masa".
5Salida canal 1 de música (7 V y 3 V~).
1Salida canal de avisos (7 V y 3 V~).
05011 - Transformador simétrico 100V y baja impedancia 4 Wde 50 W para carril DIN o pared.
DATOS TÉCNICOS
Tensión de alimentación
Consumo máximo (activo)
Consumo máximo (stand-by)
Respuesta en frecuencia (@ 3dB)
Salida Zona 1
Salida Zona 2
Salida Zona 3 MILLENNIUM
Salida de antena
Entrada de audio AUX
Entrada música MP3
Entrada DIN-DON y mensajes
Temperatura de trabajo
Peso (Kg.)
Dimensiones (mm)
110 V~ / 230 V~; 50/60 Hz (a través de selector)
2 A (110 V~); 1 A (230 V~)
< 0.002 A (110 V~); 0.001 A (230 V~)
20 Hz ÷ 20 KHz
50 WRMS; 4 Wmín.
50 WRMS; 4 Wmín.
7 V y 3 V~
Conector RF coaxial
Jack 3.5 mm. ST (500 mV)
USB (150 mA máx.)
Tarjeta memoria micro SD
5ºC a / 50ºC
0.85
220 x 190 x 295
(con flexo extendido + tapa protectora de cableado)
El signo de exclamación dentro de un triángulo indica la existencia de importantes instrucciones de operación
y mantenimiento en la documentación que acompaña al producto y la existencia de componentes internos
cuyo reemplazo puede afectar a la seguridad.
Aparato de Clase I.
El signo del rayo con la punta de flecha, alerta contra la presencia de voltajes peligrosos no aislados. Para reducir
el riesgo de choque eléctrico, no retire la cubierta.
Este símbolo indica que el presente producto no puede ser tratado como residuo doméstico normal, sino que
debe entregarse en el correspondiente punto de recogida de equipos eléctricos y electrónicos.
PRECAUCIÓN: Para reducir el riesgo de shock eléctrico no retirar la cubierta.
No existen partes ajustables por el usuario dentro del producto.
Reparar sólo personal cualificado.
No exponga este artículo a la lluvia o a la humedad.
PRECAUCIÓN: Para prevenir la propagación del fuego, evite el uso de velas u otro tipo de llamas cerca del
producto.
1. Lea las instrucciones. Antes de utilizar su nueva unidad, por favor lea todas las instrucciones de seguridad y operación.
2. Conserve estas instrucciones. Para futuras referencias y resolución de problemas conserve estas instrucciones.
3. Tenga en cuenta todas las advertencias. Todas las advertencias en este manual deben ser consideradas.
4. Siga las instrucciones. Siguiendo las instrucciones presentes en esta guía, será capaz de usar el sistema de forma
correcta y segura.
5. Agua y humedad. No use este aparato cerca del agua (piscinas, fuentes, por ejemplo). No exponga el equipo a salpicaduras
ni coloque sobre él objetos que contengan líquidos, por ejemplo vasos o botellas.
6. Limpieza. Limpie con un paño seco sin hilos. No use limpiadores basados en disolventes.
7. Instalación. No instale el aparato cerca de ninguna fuente de calor como radiadores, estufas u otros aparatos que produzcan
calor. Debe instalarse siempre sin bloquear la libre circulación de aire a través de sus rejillas de ventilación.
8. Puesta a tierra y cables de alimentación. El cable de alimentación suministrado con su unidad tiene conector
de tres terminales. No corte o dañe el terminal de tierra. Si el conector suministrado no puede conectarse en su enchufe,
consulte a un electricista para sustituir el enchufe obsoleto. Proteja el cable de alimentación de ser pisado o pellizcado.
La unidad está dotada de un cable de alimentación desconectable que se conecta al conector AC del chasis. El cable de
alimentación posee un conector hembra IEC en un extremo y un conector macho en el otro.
El equipo no tiene interruptor, el interruptor es el propio cable de alimentación.
La base de enchufe deberá estar accesible y próxima al equipo.
Tenga en cuenta que la tensión nominal de alimentación es el valor indicado en la etiqueta, con un rango ±10% de ese
valor (según IEC 60065:2001).
9. Opciones. Usar sólo los accesorios suministrados por el fabricante.
10. Servicio. No existen partes ajustables por el usuario en el interior de este equipo. Cualquier operación de mantenimiento
o reparación debe ser realizada por personal cualificado. Es necesario el servicio técnico cuando el aparato se haya dañado
de alguna forma, tal como que haya caído líquido o algún objeto en el interior del aparato, haya sido expuesto a lluvia o
humedad, no funcione correctamente o haya recibido un golpe.
PRECAUCIONES DE SEGURIDAD
NOTAS DE DATOS TÉCNICOS
ACCESORIO RECOMENDADO

Dear Customer:
Before you begin to read this Instruction Manual for EGi's 10401
COMPACT console, we would like to thank you for the trust you have
placed in us by acquiring EGi products.
The new COMPACT series is EGis selection for its customers, providing
simple, compact products that combine quality and ease of use in
just one product.
The 10401 console allows the user to control background music and
messages in up to 3 zones, with the amplifier, sound source and
microphone incorporated into one single product. The console provides
2 x 50 W power without the need for any extra units.
Thanks to its compact size it can be placed on a table top or shelf.
INDEX
Wiring diagram
ELEMENTS _____________________________________________________22
CHARACTERISTICS________________________________________________23
EXAMPLE OF TYPE OF CONNECTION____________________________________24
Switching on the system
First connection
SWITCHING ON __________________________________________________25
LANGUAGE _____________________________________________________25
SELECTION OF ZONES AND SET-UP_____________________________________25
AUTOSCAN _____________________________________________________25
Programming, settings and user manual
General functions
ACTIVATING MESSAGES ____________________________________________26
SELECTING MESSAGE VOLUME _______________________________________26
CONTROLLING AND SWITCHING OFF MUSIC BY ZONES _______________________27
CONTROLLING SOUND SOURCES ______________________________________27
TRANSMITTING SD MICRO CARD RECORDED MESSAGES ______________________30
SOFTWARE VERSION ______________________________________________31
Settings
MUSIC VOLUME _________________________________________________31
MESSAGE VOLUME _______________________________________________31
CHIME ________________________________________________________31
EQUALIZING ____________________________________________________32
AUTOSCAN _____________________________________________________33
BACKLIGHT_____________________________________________________33
LANGUAGES ____________________________________________________34
RESET ________________________________________________________34
Installation examples______________________________________________ 35
Troubleshooting _________________________________________________ 37
Technical data __________________________________________________ 38
21
en
