EIBENSTOCK EHD 1500 User manual

Originalbetriebsanleitung ..……...…...........2 - 11
Original Instructions...……........................12 - 21
Notice originale ………….……...…………31 - 44
Oorspronkelijke gebruiksaanwijzing…......45 - 58
EHD 1500
NL
F
D
GB

1

2
DEUTSCH
Wichtige Anweisungen und Warnhinweise sind mittels Symbolen auf der
Maschine dargestellt:
Vor Inbetriebnahme der Maschine
Bedienungsanleitung lesen
Arbeiten Sie konzentriert und lassen Sie Sorgfalt
walten. Halten Sie Ihren Arbeitsplatz sauber und
vermeiden Sie Gefahrensituationen.
Vorkehrungen zum Schutz des Bedieners
treffen.
Zu Ihrem Schutz sollten Sie folgende Schutzmaßnahmen treffen
Gehörschutz benutzen
Augenschutz benutzen
Schutzhelm benutzen
Schutzhandschuhe benutzen
Schutzschuhe benutzen
Staubmaske tragen
Warnzeichen
Warnung vor allgemeiner Gefahr
Warnung vor gefährlicher elektrischer Spannung
Warnung vor heißer Oberfläche
Maschine, Bohrkrone und Bohrständer sind schwer
– Vorsicht Quetschgefahr

3
Technische Daten
Diamant-Trocken-Kernbohrmaschine EHD 1500
Nennspannung: 230 V ~
Leistungsaufnahme: 1500 W
Nennstrom: 6,9 A
Nenndrehzahl: 0 – 2000 min
-1
Leerlaufdrehzahl: 3700 min
-1
Bestellnummer
EHD 1500: 03E11000
EHD 1500 Set: 03E13000
Frequenz: 50-60 Hz
max. Bohrdurchmesser: 82 mm
Werkzeugaufnahme: M 18
Spannhalsdurchmesser: 46 mm
Schutzklasse: II
Schutzgrad: IP 20
Gewicht: ca. 3,8 kg
Funkentstörung nach: EN 55014 und EN 61000
lieferbares Sonderzubehör:
Artikel
Bestell Nr.
Staubabsaugung H M 18 35240000
Dosensenker - M 16 ( für Staubabsaugung H )
für Mauerwerk Ø 68 mm
Ø 82 mm 35474000
35472000
für Kalksandstein Ø 68 mm
Ø 82 mm 35475000
35476000
Aufnahmeschaft H M18i – M 16a 35512000
Dosensenker – M 16 ( ohne Staubabsaugung )
für Mauerwerk Ø 68 mm
Ø 82 mm 35473000
35471000
Zentrierspitze H federnd 35612000
Schärfstein 35910000
Nass/Trockensauger DSS 35 M iP 09919000
Lieferumfang
EHD 1500:
Diamantkernbohrmaschine mit Bedienungsanleitung im Transportkoffer.
EHD 1500 Set:
Diamantkernbohrmaschine mit Staubabsaugung H, Dosensenker für
Staubabsaugung H für Mauerwerk Ø 82 mm, Zentrierspitze H federnd und
Bedienungsanleitung im Transportkoffer.

4
Bestimmungsgemäßer Gebrauch
Die Diamant- Trocken- Kernbohrmaschine EHD 1500 ist für den
professionellen Einsatz bestimmt und darf nur von unterwiesenen Personen
bedient werden. In Verbindung mit einem Diamant- Trockenbohrsystem mit
Staubsauger (Staubklasse M) ist die Maschine zum Bohren von Ziegel,
Kalksandstein, Porenbeton u.ä. (Beton und Stein ausgenommen) bestimmt.
Sicherheitshinweise
Gefahrloses Arbeiten mit de
m Gerät ist nur möglich,
wenn Sie die Bedienungsanleitung vollständig lesen und
die darin enthaltenen Anweisungen strikt befolgen.
Zusätzlich müssen die allgemeinen Sicherheitshinweise
im beigelegten Heft befolgt werden. Lassen Sie sich vor
dem ersten Gebrauch praktisch einweisen.
Wird bei der Arbeit die Anschlussleitung beschädigt oder
durchtrennt, diese nicht berühren, sondern sofort den
Netzstecker ziehen. Gerät niemals mit beschädigter
Anschlussleitung betreiben.
Das Gerät darf nicht feucht sein und nicht in feuchter
Umgebung betrieben werden.
Arbeiten Sie nicht in explosionsgefährdeter Umgebung.
Arbeiten Sie nicht auf Leitern.
Asbesthaltige Materialien dürfen nicht bearbeitet werden.
Tragen Sie das Gerät niemals am Kabel und überprüfen Sie vor jeder
Benutzung Gerät, Kabel und Stecker. Lassen Sie Schäden nur von
einem Fachmann beseitigen. Stecker nur bei ausgeschalteter Maschine
in die Steckdose stecken.
Manipulationen am Gerät sind nicht erlaubt.
Ziehen Sie den Netzstecker, und überprüfen Sie, dass der Schalter
ausgeschaltet ist, wenn die Kernbohrmaschine unbeaufsichtigt bleibt,
z.B. bei Auf- und Abbauarbeiten, bei Spannungsausfall, beim Einsetzen
bzw. bei der Montage eines Zubehörteiles.
Schalten Sie die Maschine ab, wenn Sie aus irgendeinem Grund
stehen bleibt. Sie vermeiden damit das plötzliche Anlaufen im
unbeaufsichtigten Zustand.
Benutzen Sie das Gerät nicht, wenn ein Teil des Gehäuses defekt ist,
bzw. bei Beschädigungen an Schalter, Zuleitung oder Stecker.
Führen Sie beim Arbeiten das Netz-, das Verlängerungskabel und den
Absaugschlauch immer nach hinten vom Gerät weg.
Elektrowerkzeuge müssen in regelmäßigen Abständen einer
Sichtprüfung durch den Fachmann unterzogen werden.

5
Schalten Sie nach einer Unterbrechung Ihrer Arbeit die
Kernbohrmaschine nur dann ein, nachdem Sie sich davon überzeugt
haben, dass sich die Bohrkrone frei drehen lässt.
Halten Sie die Handgriffe trocken, sauber und frei von Öl und Fett.
Nicht in rotierende Teile fassen.
Personen unter 16 Jahren dürfen das Gerät nicht benutzen.
Der Benutzer und die sich in der Nähe aufhaltenden Personen müssen
während der Benutzung des Gerätes eine geeignete Schutzbrille,
Schutzhelm, Gehörschutz, Schutzhandschuhe, Staubmaske und
Schutzschuhe benutzen.
Das Gerät darf nur zweihandgeführt oder am Bohrständer
eingesetzt werden. Während des Handbetriebes Gerät immer mit
beiden Händen halten und einen sicheren Stand einnehmen.
Beachten Sie das Reaktionsdrehmoment der Maschine im
Blockierfall.
Gehen Sie überlegt vor und verwenden Sie das Gerät nicht, wenn
Sie unkonzentriert sind.
Halten Sie das Gerät an den isolierten Griffflächen, wenn Sie
Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene
Stromleitungen oder das eigene Netzkabel treffen kann. Der
Kontakt mit einer spannungsführenden Leitung kann auch metallene
Geräteteile unter Spannung setzen und zu einem elektrischen Schlag
führen.
Weitere Sicherheitshinweise entnehmen Sie bitte der Anlage!
Elektrischer Anschluss
Die EHD 1500 ist in Schutzklasse II ausgeführt
Prüfen Sie vor Inbetriebnahme die Übereinstimmung der Netzspannung
und -frequenz mit den auf dem Typenschild angegebenen Daten.
Spannungsabweichungen von + 6 % und – 10 % sind zulässig.
Die Maschine verfügt über eine Anlaufstrombegrenzung die verhindert,
dass flinke Sicherungsautomaten unbeabsichtigt auslösen.
Verwenden Sie nur Verlängerungskabel mit ausreichendem Querschnitt.
Ein zu schwacher Querschnitt kann zu übermäßigem Leistungsverlust und
zur Überhitzung von Maschine und Kabel führen.
Empfohlene Mindestquerschnitte und maximale Kabellängen
Netzspannung
Querschnitt in mm²
1,5 2,5
110V 20 m 40 m
230V 50 m 80 m

6
Zusatzhandgriff
Die EHD 1500 darf nur in Verbindung mit dem Zusatzhandgriff oder am
Bohrständer betrieben werden. Dieser wird von vorn auf den Getriebehals
aufgesteckt, in die gewünschte Position gebracht und durch Drehen des
Handgriffes fest angezogen.
Ein-/ Ausschalten
Momentschaltung
Einschalten: Ein-Aus-Schalter drücken.
Ausschalten: Ein-Aus-Schalter loslassen.
Dauerschaltung
Einschalten: Ein-Aus-Schalter drücken und in gedrücktem Zustand mit
Feststellknopf arretieren.
Ausschalten: Ein-Aus-Schalter erneut drücken und wieder loslassen.
!
Achtung!
Benutzen Sie den Feststellknopf nur im Ständerbetrieb. Die
Anwendung im Handbetrieb ist untersagt.
Bei jedem maschinell bedingten Stillstand oder einer
Unterbrechung der Stromversorgung ist der Feststellknopf
sofort durch Drücken des Ein-Aus-Schalters zu lösen.
Die Maschine ist mit einem Elektronikschalter ausgerüstet.
Je nach Tastendruck kann damit die Drehzahl reguliert werden.
Die Benutzung empfiehlt sich zum leichteren Anbohren.
Ein Dauerbetrieb mit verminderter Drehzahl führt zur Überlastung, da dem
Motor dann weniger Kühlluft zur Verfügung steht und dieser dadurch
deutlich schneller überhitzt.
Bohrkronen
Die EHD 1500 besitzt eine Spindel mit M18 Außengewinde. Für
Bohrkronen mit M16 Innengewinde ist ein Aufnahmeschaft (Bestell.Nr.
35512) als Zubehör erhältlich.
Die EHD 1500 Set verfügt über eine Staubabsaugung für Bohrkronen mit
M 16 Innengewinde und den entsprechenden Absaugöffnungen.
(Bestell. Nr. 35472, 35474, 35475, 35476)
Achten Sie darauf, dass die Diamantsegmente ausreichenden Freischnitt
gegenüber dem Bohrkronenkörper gewährleisten.

7
Vorsicht!
Das Werkzeug kann durch den Einsatz oder durch Schärfen heiß
werden. Sie können sich die Hände verbrennen oder sich an den
Segmenten schneiden bzw. reißen.
Benutzen Sie für den Werkzeugwechsel deshalb immer Arbeitsschutz-
handschuhe.
Die Bohrspindel hat Rechtsgewinde.
Verwenden Sie als Gegenhalter immer einen Maulschlüssel SW 24, der an
der Bohrspindel angesetzt wird.
Lösen Sie die Bohrkrone niemals mit (Hammer-) Schlägen, da so die
Bohrkrone und die Kernbohrmaschine beschädigt werden.
Bohren
Beim Arbeiten entstehender Staub ist gesundheitsschädlich. Bei
Trockenbohrungen ist deshalb eine Staubabsaugung (Staubklasse M) zu
verwenden bzw. eine Staubmaske zu tragen. Der passende Nass-Trocken-
Sauger DSS 35 M iP ist als Zubehör erhältlich. Die Verwendung einer
Staubabsaugung ist ebenfalls Voraussetzung für eine optimale
Schnittleistung der Bohrkrone (Luftkühlung). Für die Auswahl der
geeigneten Bohrkronen für unterschiedliche Materialien beachten Sie bitte
die Angaben der Bohrkronenhersteller.

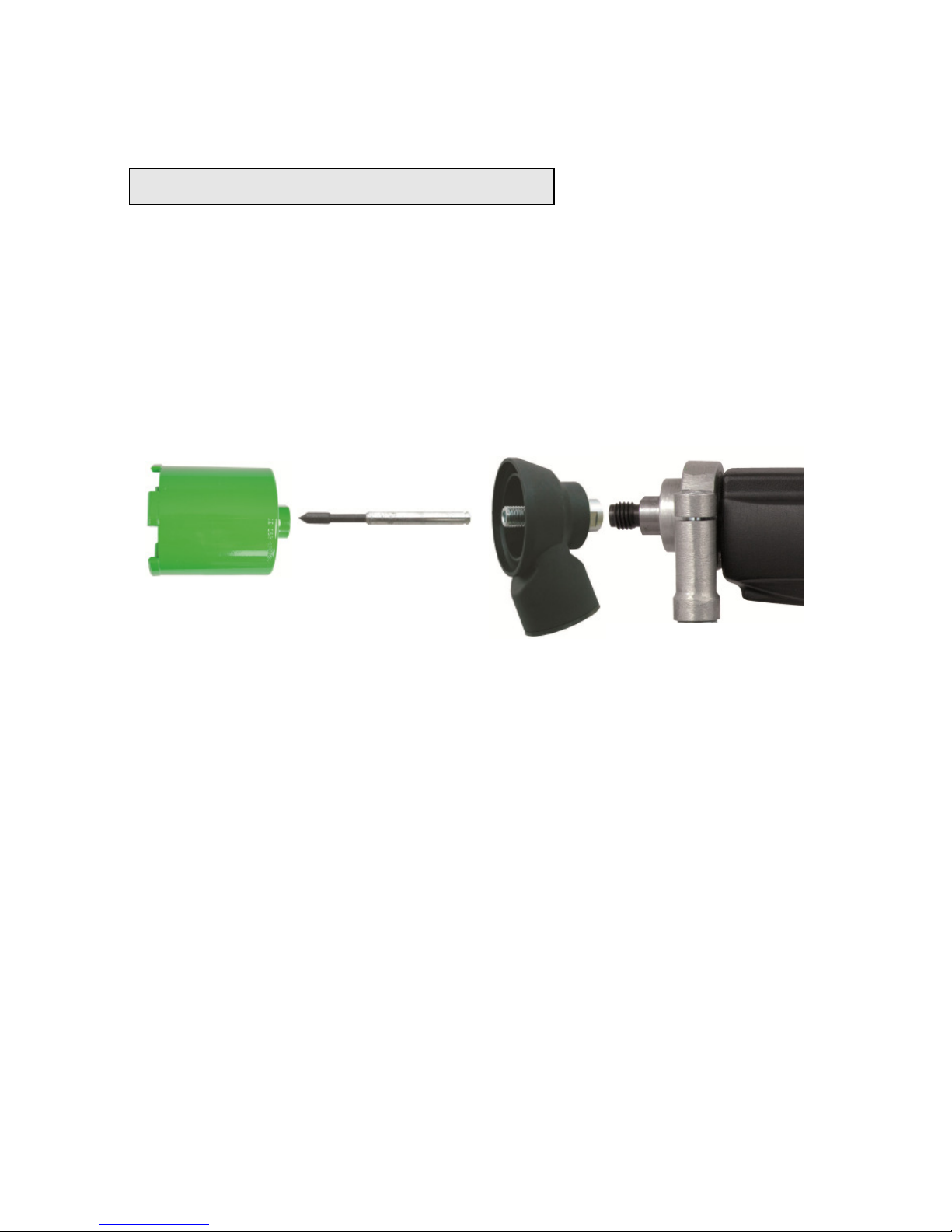

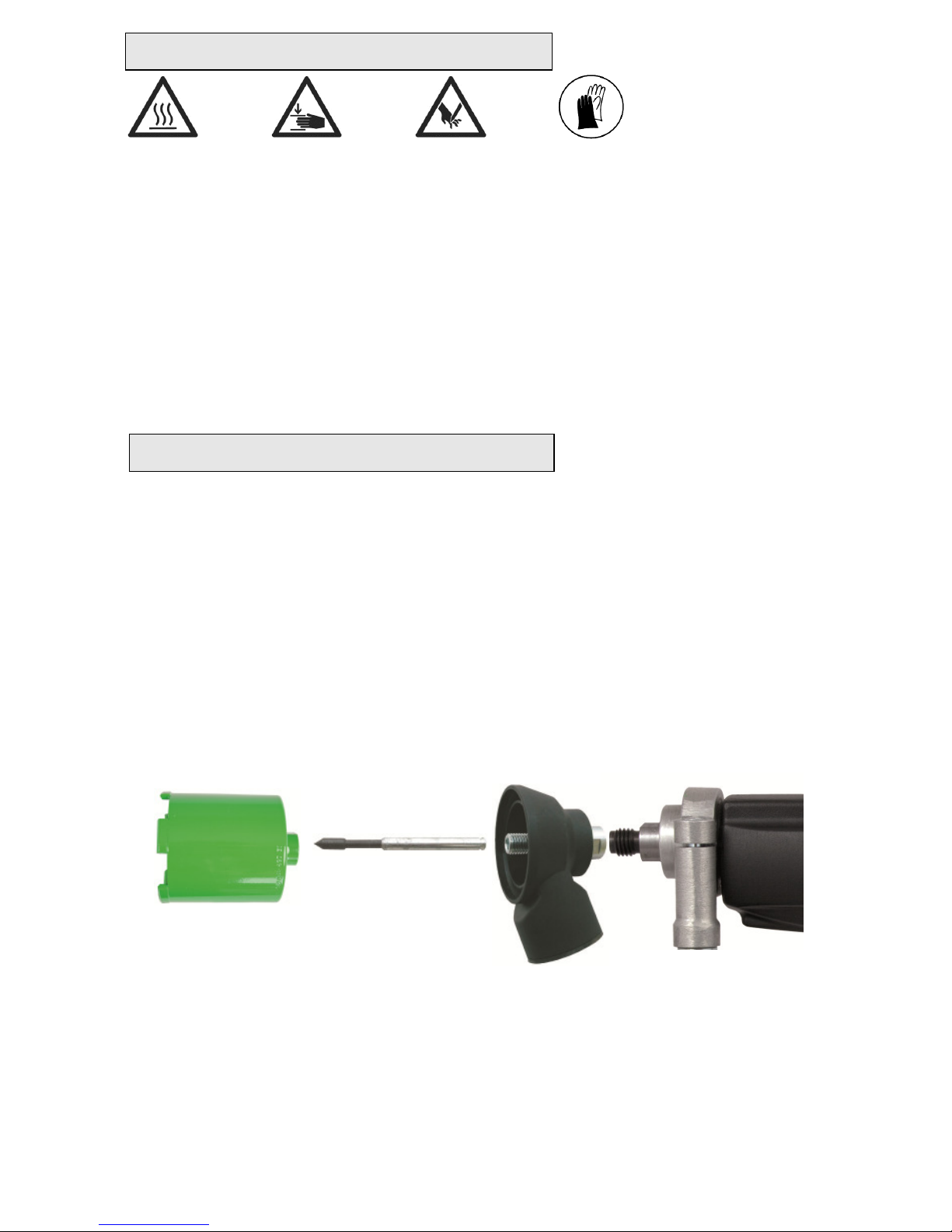

Setzen Sie die Zentrierspitze so ein, dass diese in der Arbeitsspindel der
Staubabsaugung einrastet.
Schrauben Sie die entsprechende Trockenbohrkrone auf die Arbeitsspindel
der Staubabsaugung.
Betätigen Sie den Ein/Ausschalter und bohren Sie soweit, bis sich die
Segmente ca.5 mm in das zu bohrende Material eingearbeitet haben.
Entfernen Sie die Zentrierspitze. Setzen Sie die Bohrkrone in die
vorhandene Rille und beenden Sie die Bohrung.
Passen Sie den Vorschub dem Kronendurchmesser und der Leistung der
Maschine an. Sollte das Bohrwerkzeug klemmen, versuchen sie nicht,
Bohrkronenwechsel

8
dieses durch Ein- und Ausschalten der Maschine zu lösen. Dies führt zum
vorzeitigen Verschleiß der Sicherheitsrutschkupplung. Schalten Sie die
Maschine sofort ab und lösen Sie die Bohrkrone durch Rechts- und
Linksdrehen mit einem passenden Maulschlüssel. Ziehen Sie dabei die
Maschine vorsichtig aus dem Bohrloch.
Überlastungsschutz
Die Maschine ist zum Schutz von Bediener, Motor und Bohrkrone mit einem
mechanischen, elektronischen und thermischen Überlastungsschutz
ausgerüstet.
Mechanisch: Bei einem plötzlichen Verklemmen der Bohrkrone wird
mittels einer Rutschkupplung die Bohrspindel vom Motor
entkoppelt.

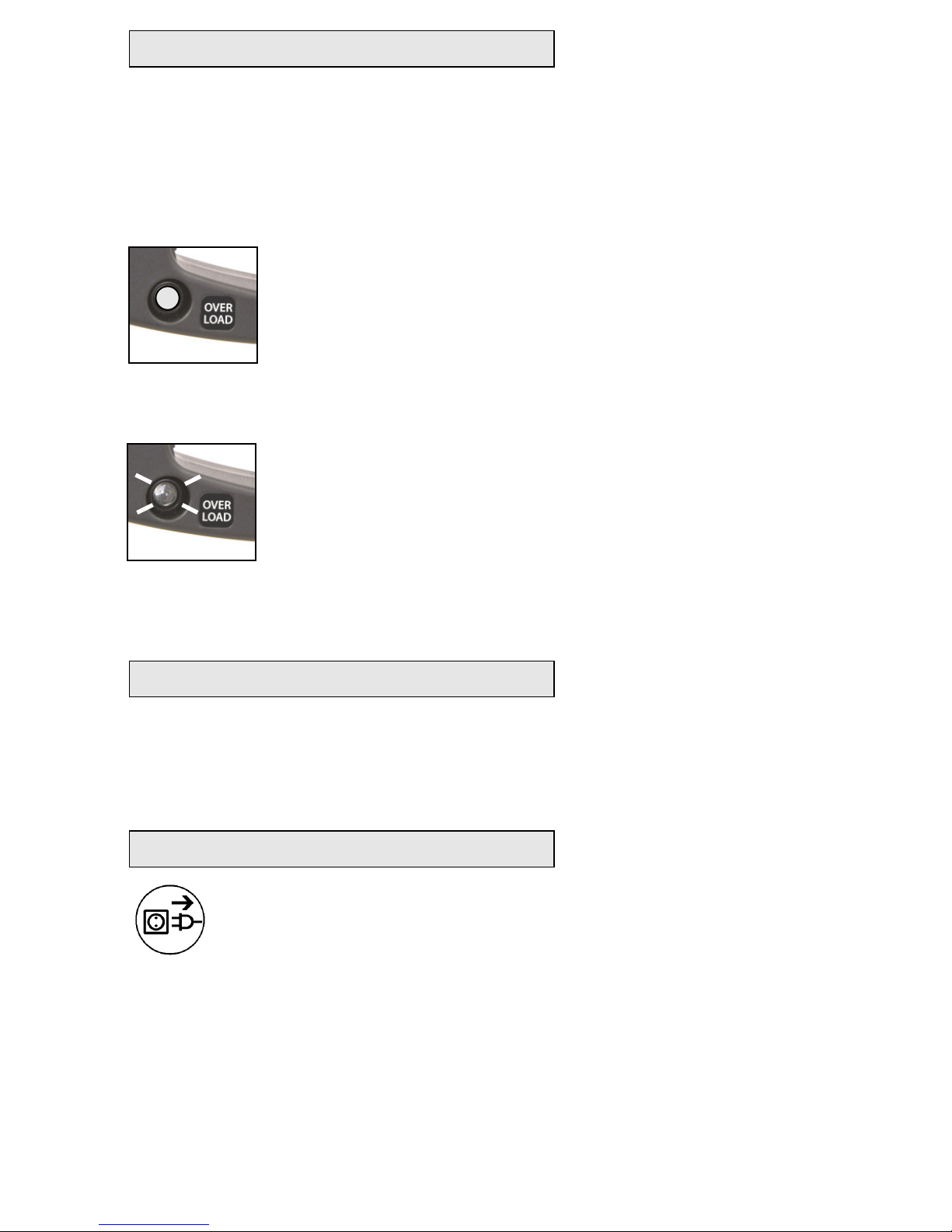

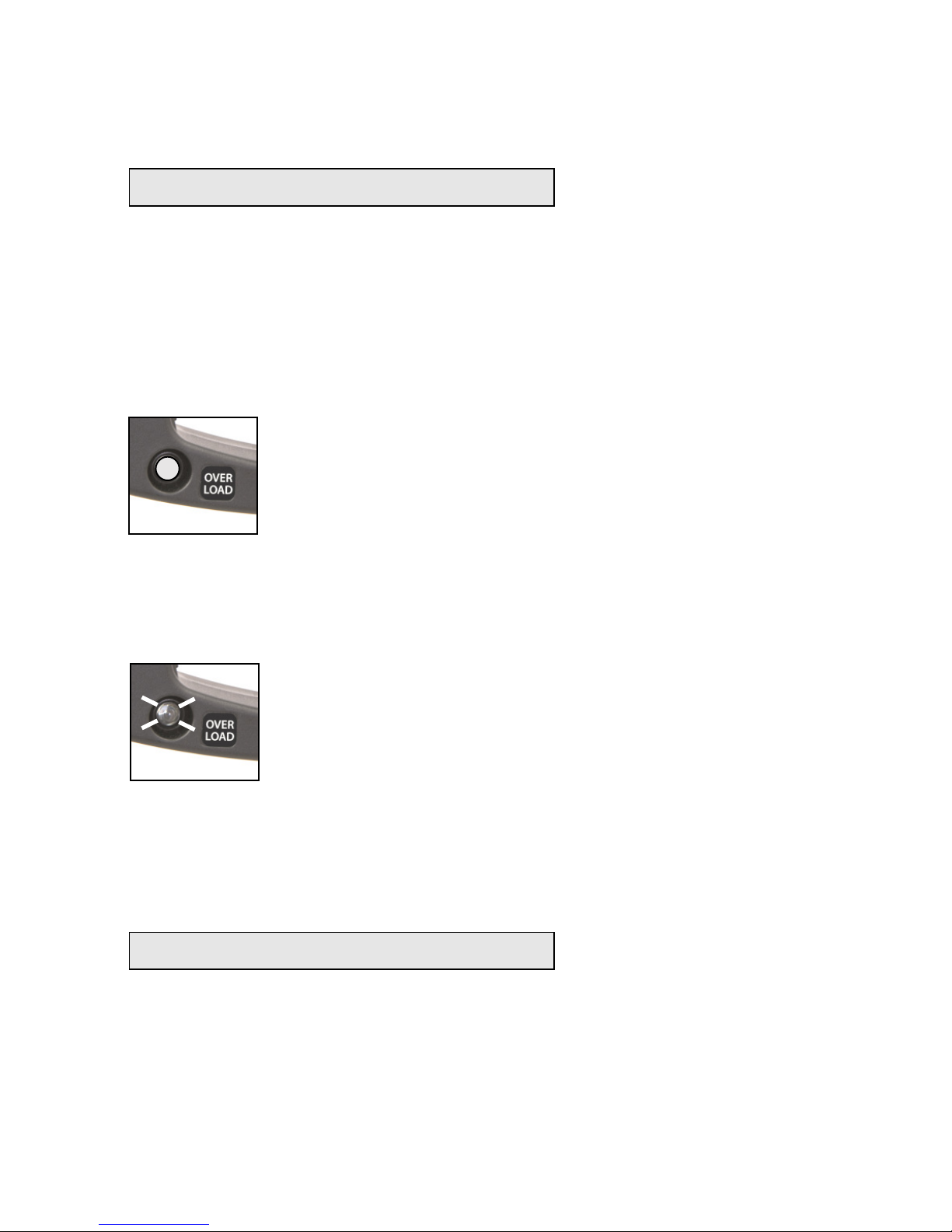

Elektronisch: Zur Warnung des Bedieners vor Überlastung des
Bohrgerätes bei zu großer Vorschubkraft ist im Schaltergriff
eine Leuchtdiode als Überlastanzeige eingebaut. Im
Leerlauf und bei normaler Belastung erfolgt keine Anzeige.
Bei einer Überlastung leuchtet die Diode rot. In diesem
Falle ist die Maschine zu entlasten. Bei längerer
Nichtbeachtung der roten Anzeige erfolgt über die
Elektronik eine selbständige Abschaltung der Maschine.
Nach Entlastung und Aus- und Wiedereinschalten des
Geräteschalters kann normal weitergearbeitet werden.
Thermisch: Mit Hilfe eines Thermoelementes wird der Motor bei
anhaltender Überlastung vor Zerstörung geschützt.
Auch hier wird der Anwender durch die Überlastanzeige
gewarnt. Kurz vor Erreichen der Übertemperatur blinkt die
Anzeige rot. Bei Nichtbeachtung schaltet die Maschine
selbständig ab und kann erst nach entsprechender
Abkühlung (ca. 2 Minuten) wieder in Betrieb genommen
werden. Die Überlastanzeige blinkt solange, bis die
Maschine ausreichend abgekühlt ist und wieder in Betrieb
genommen werden kann. Die Abkühlzeit ist abhängig von
der Erwärmung der Motorwicklung und der
Umgebungstemperatur.
Sicherheitskupplung
Die Rutschkupplung soll Stöße und übermäßige Belastung abfangen.
Um ihre Funktionsfähigkeit zu erhalten, sollte sie max. 2 s durchrutschen.
Sie kann bei übermäßigem Verschleiß von einer autorisierten
Fachwerkstatt ersetzt werden.

9
Pflege und Wartung
Vor Beginn der Wartungs- oder Reparaturarbeiten unbedingt
Netzstecker ziehen!
Reparaturen dürfen nur von qualifiziertem, auf Grund seiner Ausbildung
und Erfahrung geeignetem Personal durchgeführt werden.
Das Gerät ist nach jeder Reparatur von einer Elektrofachkraft zu
überprüfen.
Das Elektrowerkzeug ist so konstruiert, dass ein Minimum an Pflege und
Wartung erforderlich ist. Folgende Punkte sind jedoch stets zu beachten:
Das Elektrowerkzeug und die Lüftungsschlitze sind stets sauber zu
halten.
Bei der Arbeit ist darauf zu achten, dass keine Fremdkörper in das
Innere des Elektrowerkzeuges gelangen.
Vierteljährlich Schalter, Kabel und Stecker vom Elektrofachmann
überprüfen lassen.
Umweltschutz
Rohstoffrückgewinnung statt Müllentsorgung
Zur Vermeidung von Transportschäden muss das Gerät in einer stabilen
Verpackung ausgeliefert werden. Verpackung sowie Gerät und Zubehör
sind aus recyclefähigen Materialien hergestellt, wodurch eine
umweltgerechte, sortenreine Entsorgung über die angebotenen
Sammeleinrichtungen ermöglicht wird.
Nur für EU
-
Länder
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß Europäischer Richtlinie 2012/19/EU über Elektro-
und Elektronik Altgeräte und Umsetzung in nationales
Recht müssen verbrauchte Elektrowerkzeuge getrennt
gesammelt und einer umweltgerechten Wiederverwertung
zugeführt werden.

10
Geräusch / Vibration
Messwerte für Geräusch ermittelt entsprechend EN 60745.
Der A-bewertete Geräuschpegel des Elektrowerkzeugs beträgt
typischerweise:
Schalldruckpegel L
wA
88 dB(A)
Schallleistungspegel L
pA
91 dB(A)
Unsicherheit K 3 dB
Gehörschutz tragen!
Schwingungsgesamtwerte a
h
und Unsicherheit K ermittelt entsprechend EN
60745:
Schwingungsemissionswert a
h
1,9 m/s
2
Unsicherheit K 0,3 m/s
2
Der angegebene Schwingungspegel repräsentiert die hauptsächlichen
Anwendungen des Elektrowerkzeugs. Wenn allerdings das
Elektrowerkzeug für andere Anwendungen, mit abweichenden
Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der
Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über
den gesamten Arbeitszeitraum deutlich erhöhen. Für eine genaue
Abschätzung der Schwingungsbelastung sollten auch die Zeiten
berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft,
aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung
über den gesamten Arbeitszeitraum deutlich reduzieren. Legen Sie
zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der
Wirkung von Schwingungen fest wie zum Beispiel: Wartung von
Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände,
Organisation der Arbeitsabläufe.
Staubschutz
Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten,
Mineralien und Metall können gesundheitsschädlich sein. Berühren oder
Einatmen der Stäube können allergische Reaktionen und/oder
Atemwegserkrankungen des Benutzers oder in der Nähe befindlicher
Personen hervorrufen.
Bestimmte Stäube wie Eichen- oder Buchenstaub gelten als
krebserzeugend, besonders in Verbindung mit Zusatzstoffen zur
Holzbehandlung (Chromat, Holzschutzmittel). Asbesthaltiges Material darf
nur von Fachleuten bearbeitet werden.
Benutzen Sie eine Staubabsaugung.

11
Um einen hohen Grad der Staubabsaugung zu erreichen, verwenden
Sie einen Industriestaubsauger (Staubklasse M) für Holz und/oder
Mineralstaub gemeinsam mit diesem Elektrowerkzeug.
Sorgen Sie für gute Belüftung des Arbeitsplatzes.
Es wird empfohlen, eine Atemschutzmaske mit Filterklasse P2 zu
tragen.
Gewährleistung
Entsprechend unserer allgemeinen Lieferbedingungen gilt im
Geschäftsverkehr gegenüber Unternehmen eine Gewährleistungsfrist für
Sachmängel von 12 Monaten. (Nachweis durch Rechnung oder
Lieferschein).
Schäden, die auf natürliche Abnutzung, Überlastung oder unsachgemäße
Behandlung zurückzuführen sind, bleiben davon ausgeschlossen.
Schäden, die durch Material- oder Herstellfehler entstanden sind, werden
unentgeltlich durch Reparatur oder Ersatzlieferung beseitigt.
Beanstandungen können nur anerkannt werden, wenn das Gerät unzerlegt
an den Lieferer oder eine Eibenstock-Vertragswerkstatt gesandt wird.
Konformitätserklärung
Wir erklären in alleiniger Verantwortung, dass das unter „Technische
Daten“ beschriebene Produkt mit folgenden Normen oder normativen
Dokumenten übereinstimmt:
EN 60 745
gemäß der Bestimmungen 2011/65/EU, 2014/30/EU, 2006/42/EG
Technische Unterlagen (2006/42/EG) bei:
Elektrowerkzeuge GmbH Eibenstock
Auersbergstraße 10
D – 08309 Eibenstock
Lothar Lässig Frank Markert
General Manager Head of Engineering
28.11.2016

12
ENGLISH
Important instructions and warning notices are allegorated on the machine
by means of symbols:
Before you start workin
g, read the
operating instructions of the machine.
Work concentrated and carefully. Keep
your work-place clean and avoid dangerous
situations.
In order to protect the user, take
precautions.
During work you should wear goggles, ear protectors, protective gloves,
and sturdy work clothes!
Use ear protection
Wear safety goggles
Wear a helmet
Use protective gloves
Wear protective boots
Wear a dust mask
Warning notices:
Warning of general danger
Warning of dangerous voltage
Warning of hot surface
Danger of being crushed

13
Technical Data
Diamond Core Drill EHD 1500
Rated voltage:
230 V ~
Power input:
1500 W
Rated current
6,9 A
Rated speed:
0 – 2000 rpm
No load speed
3700 rpm
Order Number
EHD 1500:
03E11000
EHD 1500 Set:
03E13000
Frequency: 50-60 Hz
Max. drilling diameter: 82 mm
Bit holder: M 18
Collar Ø: 46 mm
Protection class: II
Degree of protection: IP 20
Weight: 3,8 kg
Interference suppression acc.to EN 55014 and EN 61000
Available add-ons:
Item
Order No.
Dust extraction H M18-M16 35240000
Dry drill bits - M 16 ( for Dust extraction H )
for brickwork Ø 68 mm
Ø 82 mm 35474000
35472000
for sand lime brick Ø 68 mm
Ø 82 mm 35475000
35476000
Adapter H M18i – M 16a 35512000
Dry drill bits – M 16 (no Dust extraction )
for brickwork
Ø 68 mm Ø 82 mm 35473000
35471000
Centering shaft spring-loaded 35612000
Sharpening stone 35910000
Wet-/ Dry Vacuum Cleaner DSS 35 M iP 09919000
Supply
EHD 1500:
Diamond core drill and manual in a transport case.
EHD 1500 Set:
Diamond core drill with Dust extraction H, Dry drill bit for Dust extraction H
(brickwork) Ø 82mm, centering shaft spring-loaded and manual in a
transport case.

14
Application for Indented Purpose
The diamond core drill EHD 1500 is indented only for professional use and
may be used only by instructed personnel.
With an Dust Extraction (dust category M) and an appropriate drill bit, the
tool can be used for cutting of bricks, sand-lime bricks and pore concrete
(not for concrete, stone).
Safety Instructions
Safe work with the m
achine is only possible if you read
this operating instruction and follow the instructions
contained strictly.
Additionally, the general safety instructions of the leaflet
supplied with the tool must be observed. Prior to the first
use, the user should absolve a practical training
If the mains cable gets damaged or cut during the use, do
not touch it, but instantly pull the plug out of the socket.
Never use the tool with damaged mains cable.
The tool must neither be wet nor used in humid
environment.
Do not use the tool in an environment with danger of explosion.
Do not use the tool standing on a ladder.
Do not drill into asbestos-containing materials.
Do not carry the tool at its cable, and always check the tool, cable
and plug before use. Have damages only repaired by specialists.
Insert the plug into the socket only when the tool switch is off.
Modifications of the tool are prohibited.
Unplug the tool and make sure that the switch is off if the tool is not
under supervision, e.g. during preparation and take-down works, at
power failures, for insertion or mounting accessories.
Unplug the tool if is stops for any reason. So you avoid sudden
starts in unattended condition.
Do not use the tool it its shell, switch, cable or plug are damaged.
Always lead the mains and extension cables as well as the
dedusting hose from the tool to the back.
Electrical tools have to be inspected visually by a specialist in
regular intervals.
The tool may be used only in two-hand operation or with the drill
rig.
Keep the handles dry, clean, and free of oil and grease.
Do not touch rotating parts.
Persons under 16 years are not allowed to use the tool.

15
During use, the user and other persons standing nearby have to
wear suitable goggles, helmets, ear protectors, dust mask,
protective cloves and boots.
During manual operation, always hold the tool with both hands
and be fall-safe. Consider the tool’s reaction torque in case of
blocking.
Always work with concentration. Always work in a carefully
considered way and do not use the tool if you are lacking
consideration.
Hold power tool by insulated gripping surfaces, when
performing an operation where the cutting accessory may
contact hidden wiring or its own cord. Cutting accessory
contacting a “live” wire may make exposed metal parts of the power
tool “live” and could give the operator an electric shock.
For further safety instructions, see the enclosure.
The EHD 1500 is designed according to protective class II.
Prior to putting the tool into operation, check the mains voltage for
conformity with the requirements of the tool’s nameplate.
Voltage variations between + 6 % and – 10 % are permissible.
The tool includes a start-up speed limiter to prevent fast expulsion fuses
from unindented responding.
Only use extension cables with a sufficient cross-section. A cross-section
which is too small could cause a considerable drop in performance and an
overheating of machine and cable.
Recommended minimum cross sections and maximum cable lengths
Mains voltage Cross section in sq. mm
1.5 2.5
110V 20 m 40 m
230V 50 m 80 m
Additional Handle
For manual drilling, the EHD 1500 may be used only together with its
additional handle which comes with the tools or in a drill rig. Place the
handle on the gearing collar from the front and fix it by counterclockwise
rotation.
Electrical Connection

16
Switching ON and OFF
Short-time operation
ON: Press the ON/OFF switch
OFF: Release the ON/OFF switch
Long-time operation
ON: Keeping the ON/OFF switch pressed, push in the arrestor button.
OFF: Press and release the ON/OFF switch again.
!
Attention!
Use the arrestor button only during operation with drill rig. Its
use during manual operation is not allowed.
If the machine stops for any reason or due to power failure,
immediately release the arrestor button by pressing the ON/OFF
switch.
The EHD 1500 is equipped with an electronic switch. With this switch
the speed can be regulated according to the pressure on the button.
Only use the electronic switch when you want to start or stop the
machine in order to avoid material splashing around. A permanent
use with reduced speed can cause an overload because the motor
then gets less cooling air and therefore the machine will be
overheated much faster.
Drill Bits
The EHD 1500 is equipt with a spindle connection M18.
For drill bits with M16 male threads, an adapter (Order Number 35512) is
available as add-ons.
The EHD 1500 is equipt with a dust extraction for drill bits M16 (Order
Number: 35472, 35474, 35475, 35476)
Make sure that the diamond segments have sufficient cutting clearance
towards the bit body.
Changing Drill Bits
Attention!
When you use or sharpen the machine, it might heat up enormously.
You could burn your hands or get cut or ripped by the segments.
Therefore, always use protective gloves when changing the drill bit.

17
The drilling spindle has a right-hand thread.
To ease screwing on and off, always use a SW 24 open-end wrench at the
drilling spindle.
Never use a hammer, because this may damage both the drill bit and the
tool.
Drilling
Dust which occurs during your work is hazardous to health. That is why it is
advisable to use a deduster and to wear a dust mask on dry drilling.
As a suitable wet/dry deduster, our DSS 35 M iP is available as add-on.
The use of a dedusting system is also a prerequisite for optimal cutting
performance of the bit (air cooling). For the selection of the appropriate drill
bits for different materials please pay attention to the specifications of the
drill bit manufacturers.
Insert the centering point on the working spindle of the dust extraction.
Fix the required dry drill bit on the working spindle of the dust extraction.
Operate the ON/OFF switch and drill until the segments are approximately
5 mm in the material. Remove the centering point.
Refix the drill bit to the existing groove and complete your drilling.
Advance the tool according to bit diameter and machine power.
In case the bit gets jammed, to not dry to release it by switching the tool on
and off. This would cause premature wearing of the safety clutch. Switch
the tool off immediately and unfix the drill bit by turning to the left or right
using an appropriate open-end wrench. Cautiously pull the tool out of the
borehole.

18
Overload Protection
To protect the user, motor and drill bit, the EHD 1500 is equipped with a
mechanical, electrical and thermal overload protection.
Mechanical: In case of sudden jamming of the drill bit, the drilling spindle
is unclutched from the motor by means of a slip clutch.
Electrical: To warn the user against overstressing the tool by applying
to high an advance force, the handle includes a LED as a
overload indicator. It does not light during idle run or at
normal load. At overload, it lights red. In that case the tool
most be stress-relieved. In case of longer non-observation
of the rad indication, the electronics will independently
switch the tool off. After relieving be switching the tool off
and on, the work can be continued as normal.
Thermal: In case of permanent overload, a thermocouple protects the
motor against destruction. Here also, the user is warned by
the overload indicator. Shortly before the maximum
temperature is reached, the indicator flashes red.
In that case, the tool switches off and can only be restarted
after a certain cooling-down period (approx. 2 minutes). The
overload indicator flashes until the machine has cooled
sufficiently and can be used again. The cooling-down time
depends on the temperature of the motor winding and
ambient temperature.
Safety Clutch
The slip clutch served for compensation of shocks and overload.
To keep its functionability, it should not slip for more than 2 seconds. In
case of excessive wearing, it can be replaced by an authorized service
centre.
Care and Maintenance
Before the beginning of the maintenance- or repair works
you have to disconnect plug from the mains.
It is a must to unplug the tool before starting any service or repair works.
Repairs may be executed only by appropriately qualified and experienced
personnel.
After every repair, the unit has to be checked by an electrical specialist.

19
According to its design, the tool requires a minimum of care and
maintenance. However, the following maintenance works and component
checks have to be performed in regular intervals:
The electric tool as well as the ventilation slots always has to be
clean.
During work, please pay attention that no foreign elements get into
the interior of the machine.
Once per quarter of a year, an electrical specialist should check the
switch, cable and plug.
Environmental Protection
Raw material recycling instead of waste disposal
To avoid damages in transit, the tool is supplied in a sturdy packing. The
packing as well as the tool and its accessories are made of recyclable
materials which enable environmentally friendly and sortwise disposal by
the local reception points.
Only for EU countries
Do not dispose of electric tools together with household
waste material!
In observance of European Directive 2012/19/EU on waste
electrical and electronic equipment and its implementation
in accordance with national law, electric tools that have
reached the end of their life must be collected separately
and returned to an environmentally compatible recycling
facility.
Noise Emission
Measured sound values determined according to EN 60745.
Typically the A-weighted noise levels of the product are:
Sound pressure level L
wA
88 dB(A)
Sound power level L
pA
91 dB(A)
Uncertainty K 3 dB
Wear ear protectors!
