EIBENSTOCK ETN 130/ 3 P User manual

D
GB
Originalbetriebsanleitung..……...…. .2 - 18
Original Instructions …..…...............19 - 33
ETN 130/ 3 P

1

2
DEUTSCH

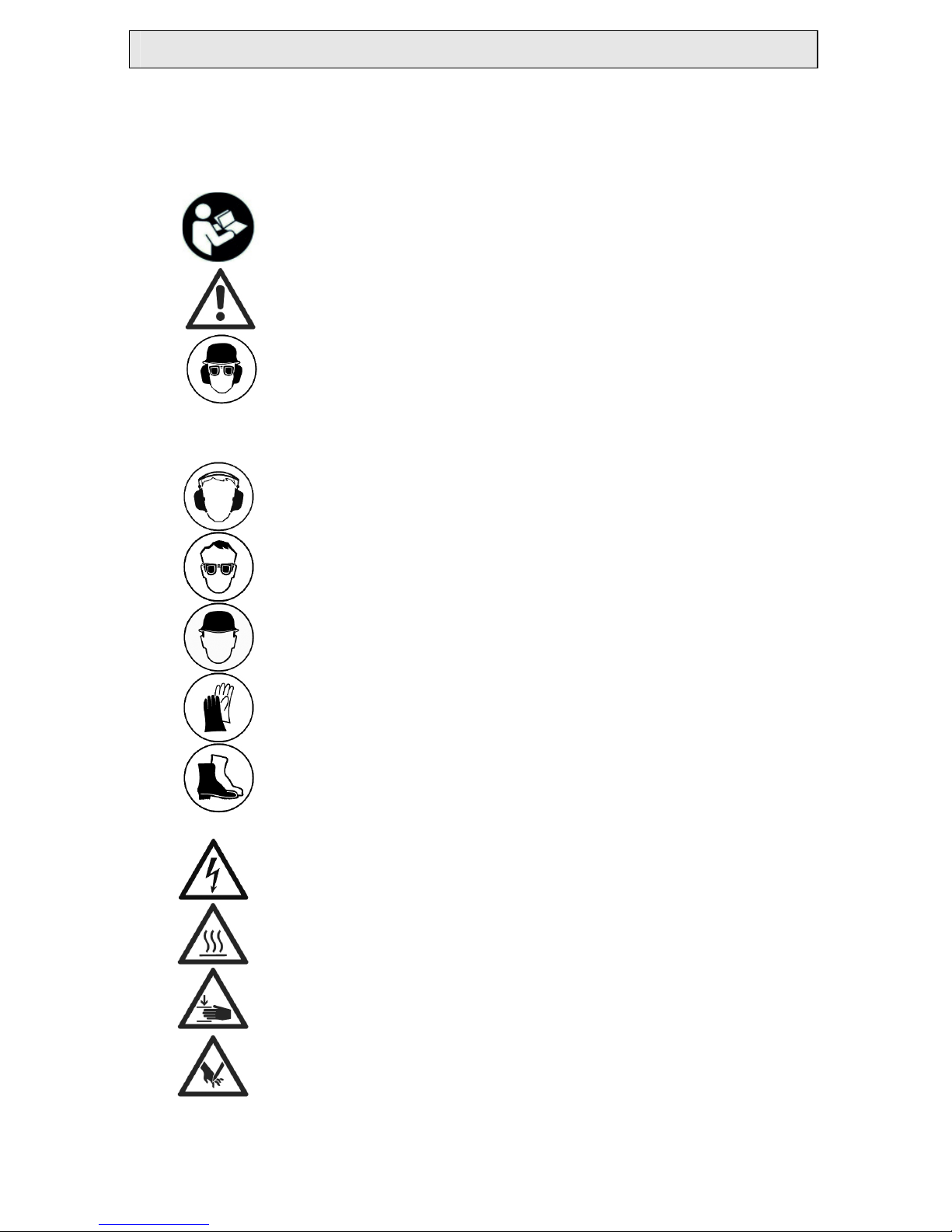

Wichtige Sicherheitshinweise
Wichtige Anweisungen und Warnhinweise sind mittels Symbolen auf der
Maschine dargestellt:
Vor Inbetriebnahme der Maschine
Bedienungsanleitung lesen.
Arbeiten Sie konzentriert und lassen Sie Sorgfalt
walten. Halten Sie Ihren Arbeitsplatz sauber und
vermeiden Sie Gefahrensituationen.
Vorkehrungen zum Schutz des Bedieners treffen.
Zu Ihrem Schutz sollten Sie folgende Schutzmaßnahmen treffen
Gehörschutz benutzen
Augenschutz benutzen
Schutzhelm benutzen
Schutzhandschuhe benutzen
Schutzschuhe benutzen
Warnung vor gefährlicher elektrischer Spannung
Warnung vor heißer Oberfläche
Maschine, Bohrkrone und Bohrständer sind schwer
– Vorsicht Quetschgefahr
Reiß- bzw. Schneidgefahr

3
Technische Daten
Diamant – Kernbohrmaschine ETN 130 / 3 P
Nennspannung: 230 V ~ 110 V ~
Leistungsaufnahme: 1800 W 1700 W
Nennstrom: 8,3 A 16 A
Bestellnummer 03A31 03A32
Frequenz: 50-60 Hz
Max. Bohrdurchmesser
In Beton (Nassschnitt): 152 mm
Im Mauerwerk (Trockenschnitt): 200 mm
Werkzeugaufnahme: 1 ¼“ UNC
Schutzklasse: I
Schutzgrad: IP 20
Gewicht: ca. 7,3 kg
Funkentstörung nach: EN 55014 und EN 61000
Gang Leerlaufdrehzahl
Lastdrehzahl Max. Bohrdurchmesser
Beton Mauerwerk
I 900 min
-
1
600 min
-
1
152 mm 200 mm
II 2000 min
-
1
1300 min
-
1
70 mm
III 4000 min
-
1
2800 min
-
1
40 mm
lieferbares Sonderzubehör:
Artikel Bestell Nr.
Diamantbohrständer Direktaufnahme BST 182 V/S 09646
Aufnahmeadapter Universalkupplung/Halsspannung 35829
Befestigungsset Beton 35720
Diamantbohrkronen trocken Ø 52 – 202 mm
Diamantbohrkronen nass Ø 32 – 152 mm
Kupferringe zum leichten Lösen der Bohrkrone 35450
Zentrierstange 36391
Schnellspannsäule 35730
Wasserdruckgefäß 10l Metall 35810
Naß/ Trockensauger DSS 25 A 09915
Vakuumpumpe 09201
Vakuumschlauch 35855
Wassersammelring WR 152 3587A
Lieferumfang
Diamantkernbohrgerät mit im Kabel integriertem PRCD- Schutzschalter,
Nassanschluss mit Kugelhahn und GARDENA– Stecknippel,
Übergangsstück für Staubsaugeranschluss (Ø 35 mm) und
Bedienungsanleitung im Transportkoffer.

4

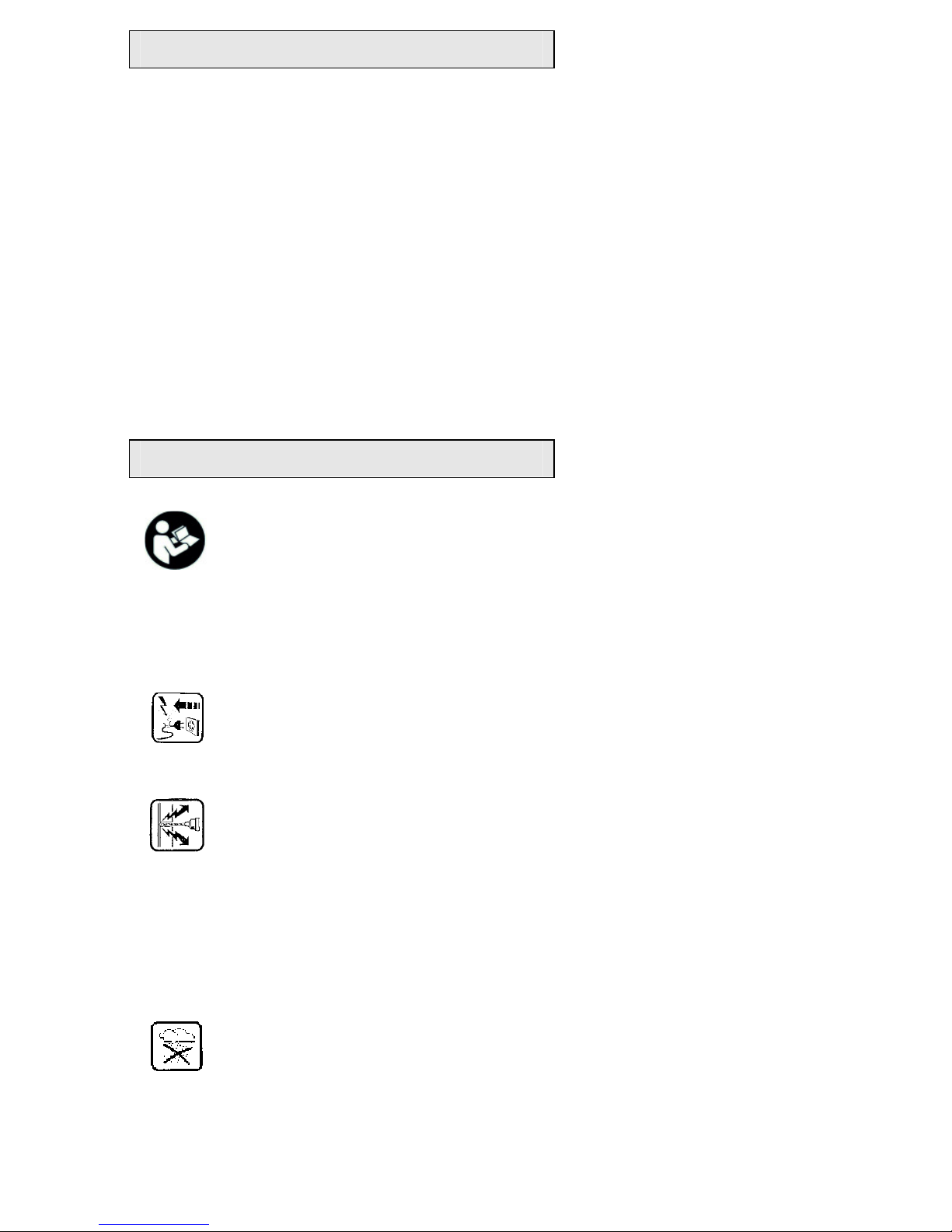

Bestimmungsgemäßer Gebrauch
Die Diamant- Kernbohrmaschine ETN 130/3 P ist nur für den
professionellen Einsatz bestimmt und darf nur von unterwiesenen
Personen bedient werden.
Sie kann sowohl in einem dafür geeigneten Diamantbohrständer als auch
Freihand betrieben werden. In Verbindung mit den entsprechenden
Diamantbohrkronen ist die Maschine zum Bohren von Beton und Stein im
Nassschnitt sowie Ziegel, Kalksandstein und Porenbeton im Trockenschnitt
bestimmt.
Für Bohrungen im Nassschnitt mit Durchmesser über 70 mm und
Verwendung des ersten Ganges ist der Einsatz eines geeigneten
Bohrständers zwingend erforderlich.
Freihandbohren im Nassschnitt im ersten Gang ist verboten! Auftretendes
Gegendrehmoment kann beim unachtsamen Gebrauch zu einer
Gefährdung des Bedieners führen!
Sicherheitshinweise
Gefahrloses Arbeiten mit dem Gerät ist nur möglich, wenn
Sie die Bedienungsanleitung und die Sicherheitshinweise
vollständig lesen und die darin enthaltenen Anweisungen
strikt befolgen.
Zusätzlich müssen die allgemeinen Sicherheitshinweise im
beigelegten Heft befolgt werden. Lassen Sie sich vor dem
ersten Gebrauch praktisch einweisen.
Wird bei der Arbeit die Anschlussleitung beschädigt oder
durchtrennt, diese nicht berühren, sondern sofort den
Netzstecker ziehen. Gerät niemals mit beschädigter
Anschlussleitung betreiben.
Überprüfen Sie vor dem Bohren in Decken und Wänden die
Bohrstelle auf verdeckt liegende Strom-, Gas- und
Wasserleitungen.
Überprüfen Sie den Arbeitsbereich, z.B. mit einem
Metallortungsgerät.
Konsultieren Sie den verantwortlichen Statiker vor Beginn ihrer
Arbeit zur Festlegung der genauen Position der Bohrung.
Sichern Sie bei Durchbohrungen durch Decken den Bereich von
unten ab, da der Bohrkern nach unten herausfallen kann.
Achten Sie darauf, dass die Maschine keinem direkten Regen
ausgesetzt ist.

5
Arbeiten Sie nicht in explosionsgefährdeter Umgebung.
Arbeiten Sie nicht auf Leitern.
Asbesthaltige Materialien dürfen nicht bearbeitet werden.
Tragen Sie das Gerät niemals am Kabel und überprüfen Sie vor
jeder Benutzung Gerät, Kabel und Stecker. Lassen Sie Schäden
nur von einem Fachmann beseitigen. Stecker nur bei
ausgeschalteter Maschine in die Steckdose stecken.
Manipulationen am Gerät sind nicht erlaubt.
Ziehen Sie den Netzstecker, und überprüfen Sie, dass der Schalter
ausgeschaltet ist, wenn die Kernbohrmaschine unbeaufsichtigt
bleibt, z.B. bei Auf- und Abbauarbeiten, bei Spannungsausfall,
beim Einsetzen bzw. bei der Montage eines Zubehörteiles.
Schalten Sie die Maschine ab, wenn Sie aus irgendeinem Grund
stehen bleibt. Sie vermeiden damit das plötzliche Anlaufen im
unbeaufsichtigten Zustand.
Benutzen Sie das Gerät nicht, wenn ein Teil des Gehäuses defekt
ist, bzw. bei Beschädigungen an Schalter, Zuleitung oder Stecker.
Führen Sie beim Arbeiten das Netz-, das Verlängerungskabel und
den Absaugschlauch immer nach hinten vom Gerät weg.
Elektrowerkzeuge müssen in regelmäßigen Abständen einer
Sichtprüfung durch den Fachmann unterzogen werden.
Beim Betreiben des Kernbohrgerätes darf in keiner Gebrauchslage
Kühlwasser in den Motor und die elektrischen Einbauteile
eindringen.
Tritt Wasser aus der Überlaufbohrung am Getriebehals aus,
brechen Sie die Arbeiten ab und lassen Sie das Kernbohrgerät in
einer autorisierten Fachwerkstatt reparieren.
Überkopfbohrungen nur mit geeigneten Schutzvorkehrungen
(Wasserauffangvorrichtung) durchführen.
Schalten Sie nach einer Unterbrechung Ihrer Arbeit die
Kernbohrmaschine nur dann ein, nachdem Sie sich davon
überzeugt haben, dass sich die Bohrkrone frei drehen lässt.
Das Gerät darf nur zweihandgeführt oder am Bohrständer
eingesetzt werden.
Halten Sie die Handgriffe trocken, sauber und frei von Öl und Fett.
Nicht in rotierende Teile fassen.
Personen unter 16 Jahren dürfen das Gerät nicht benutzen.
Der Benutzer und die sich in der Nähe aufhaltenden Personen
müssen während der Benutzung des Gerätes eine geeignete
Schutzbrille, Schutzhelm, Gehörschutz, Schutzhandschuhe und
Sicherheitsschuhe benutzen.

6
Während des Handbetriebes Gerät immer mit beiden Händen
halten und einen sicheren Stand einnehmen. Beachten Sie das
Reaktionsdrehmoment der Maschine im Blockierfall.
Arbeiten Sie stets konzentriert. Gehen Sie überlegt vor und
verwenden Sie das Gerät nicht, wenn Sie unkonzentriert sind.
Bei Trockenbohrungen im Handbetrieb zwischen 100 und 200
mm sind mit besonderer Umsicht zu arbeiten!
Weitere Sicherheitshinweise entnehmen Sie bitte der Anlage!
Die ETN 130/3 P ist in Schutzklasse I ausgeführt. Zum Schutz des
Bedieners darf die Maschine nur über eine Fehlerstromschutzeinrichtung
betrieben werden. Das Gerät wird deshalb standardmäßig mit integriertem
PRCD – Schutzschalter zum Einsatz an einer Schutzkontaktsteckdose
geliefert.
!
Achtung!
•Der PRCD – Schutzschalter darf nicht im Wasser liegen.
•PRCD – Schutzschalter nicht zum Ein- und Ausschalten
der Maschine verwenden.
•Vor Arbeitsbeginn die ordnungsgemäße Funktion durch
Drücken der TEST – Taste überprüfen.
Verwenden Sie nur 3-adriges Verlängerungskabel mit Schutzleiter und
ausreichendem Querschnitt (siehe Tabelle). Ein zu schwacher Querschnitt
kann zur Fehlfunktion der Maschine führen.
Empfohlene Mindestquerschnitte und maximale Kabellängen
Netzspannung
Querschnitt in mm²
1,5 2,5
110V 20 m 40 m
230V 50 m 80 m
Prüfen Sie vor Inbetriebnahme die Übereinstimmung der Netzspannung
und -frequenz mit den auf dem Typenschild angegebenen Daten.
Spannungsabweichungen von + 6 % und – 10 % sind zulässig.
Die Maschine verfügt über eine Anlaufstrombegrenzung die verhindert,
dass flinke Sicherungsautomaten unbeabsichtigt auslösen.
Elektrischer Anschluss

7
Zusatzhandgriff
Im Handbetrieb darf die ETN 130/3 P nur in Verbindung
mit dem beiliegenden Zusatzhandgriff betrieben werden.
Dieser wird von vorn auf den Getriebehals aufgesteckt
und durch Drehen des Handgriffes in Pfeilrichtung fest
angezogen.
Wasseranschluss
Setzen Sie den Adapter mit dem Kugelhahn auf den
Anschluss der Maschine auf und drehen Sie ihn in
Pfeilrichtung gegen den Anschlag. Schließen Sie die
Maschine über das Stecknippel an die
Wasserversorgung oder ein Wasserdruckgefäß an.
Achtung! Der maximale Wasserdruck sollte 6 bar
nicht überschreiten. Bei höherem Wasserdruck
ist ein Druckminderer bauseits zu verwenden.
Als Verbindungsstück zur Maschine verwenden Sie bitte eine handels-
übliche GARDENA– Schlauchkupplung.
Verwenden Sie nur sauberes Leitungswasser.
Tritt Wasser aus der Überlaufbohrung am Getriebehals aus, brechen
Sie die Arbeiten ab und lassen Sie das Kernbohrgerät in einer autorisierten
Fachwerkstatt reparieren.
Staubabsaugung
Beim Arbeiten entstehender Staub ist
gesundheitsschädlich. Bei Trockenbohrungen ist
deshalb ein Staubsauger zu verwenden und eine
Staubschutzmaske zu tragen. Setzen Sie den Adapter
für die Staubabsaugung auf den Anschluss der
Maschine und drehen Sie ihn in Pfeilrichtung gegen
den Anschlag. Der passende Nass-Trocken-Sauger
DSS 25 A ist als Zubehör erhältlich. Die Verwendung
einer Absaugung ist ebenfalls Voraussetzung für eine
optimale Schnittleistung der Bohrkrone (Luftkühlung).

8

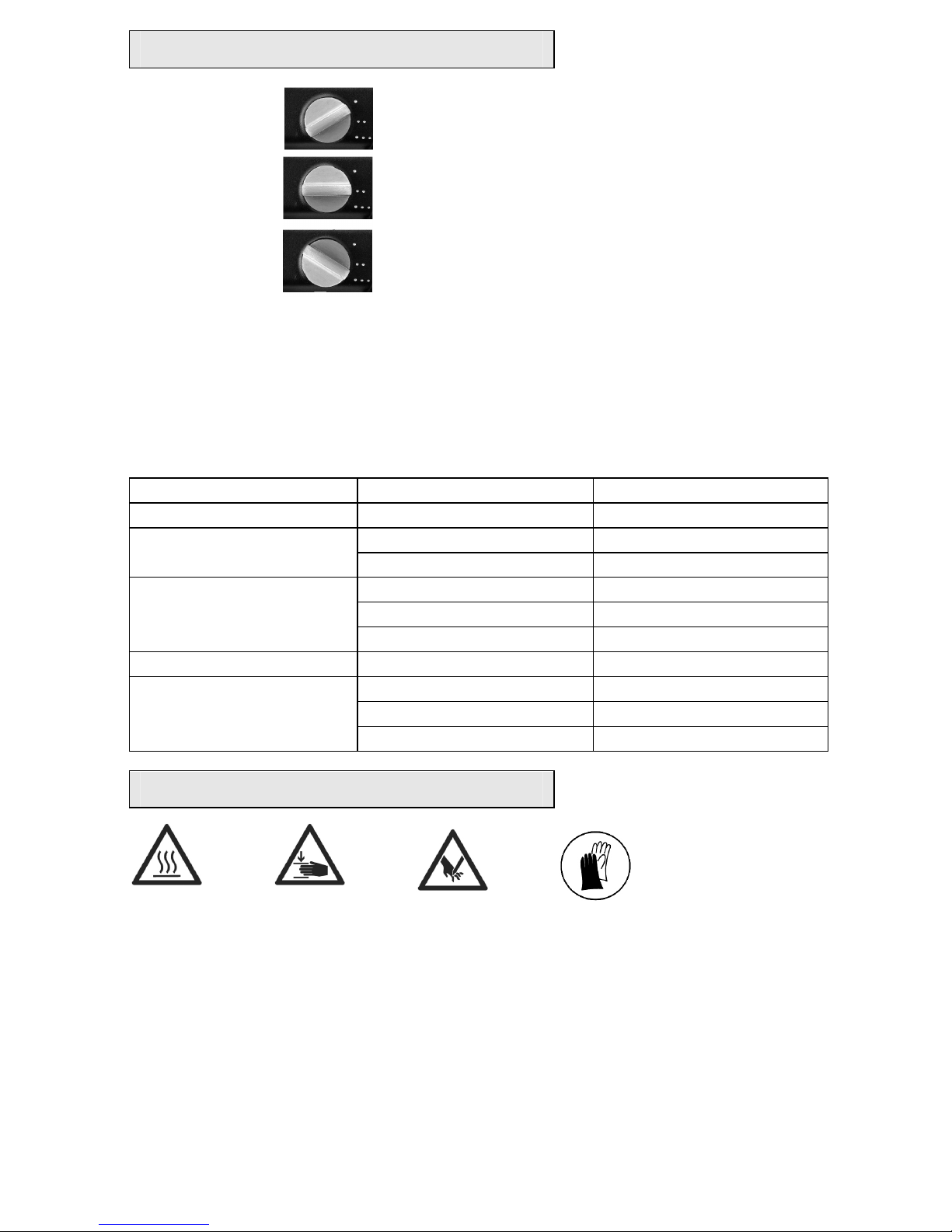

Getriebeumschaltung
1.Gang
0 - 600 min
-1
2. Gang
0 – 1300 min
-
1
3. Gang
0 – 2800 min
-
1
Die
ETN 130/3 P
besitzt ein 3-Gang
Ölbadgetriebe. Passen Sie die Drehzahl dem
Bohrdurchmesser an. Drehen Sie den
Getriebeschalter in den nächst höheren oder
nächst niedrigerem Gang.
Lässt sich die Maschine nicht schalten, ist
durch leichtes Verdrehen der Arbeitsspindel der
Schaltvorgang zu unterstützen.
Kurzes Ein- und Ausschalten kann die
Gangwahl ebenso erleichtern.
!
Warnung!
•Nie mit Gewalt und nur im Auslauf der Maschine
umschalten!
•Verwenden Sie zum Umschalten keine Werkzeuge wie z.B.
Zange oder Hammer!
Durchmesser mm
Gang
Handbetrieb
Nass-Schnitt 41 – 71 2
12 – 41 3
Trocken-Schnitt 121 – 201 1
61 – 111 2
12 – 61 3
Ständerbetrieb
Nass-Schnitt 81 – 152 1
41 – 71 2
12 – 41 3
Bohrkronenwechsel
Vorsicht!
Das Werkzeug kann durch den Einsatz oder durch Schärfen heiß
werden. Sie können sich die Hände verbrennen oder sich an den
Segmenten schneiden bzw. reißen.
Benutzen Sie für den Werkzeugwechsel deshalb immer
Arbeitsschutzhandschuhe.
Die Bohrspindel hat Rechtsgewinde.
Verwenden Sie als Gegenhalter immer einen Maulschlüssel SW 32, der an
der Bohrspindel angesetzt wird.

9
Lösen Sie die Bohrkrone niemals mit (Hammer-) Schlägen, da so die
Bohrkrone und die Kernbohrmaschine beschädigt werden.
Etwas wasserfestes Fett, aufgetragen auf dem Bohrspindelgewinde, oder
ein Kupferring zwischen Spindel und Bohrkrone erleichtern das Lösen der
Bohrkrone.
Ein-/ Ausschalten
Momentschaltung
Einschalten: Ein-Aus-Schalter drücken
Ausschalten: Ein-Aus-Schalter loslassen
Dauerschaltung
Einschalten: Ein-Aus-Schalter drücken und in gedrücktem Zustand mit
Feststellknopf arretieren
Ausschalten: Ein-Aus-Schalter erneut drücken und wieder loslassen
!
Ach
tung!
Benutzen Sie den Feststellknopf nur im Ständerbetrieb. Die
Anwendung im Handbetrieb ist untersagt.
Bei jedem maschinell bedingten Stillstand oder einer
Unterbrechung der Stromversorgung ist der Feststellknopf
sofort durch Drücken des Ein-Aus-Schalters zu lösen.
Wird der Schalter nicht gelöst, kann die Maschine beim
Betätigen des PRCD- Schutzschalters unbeabsichtigt
wieder anlaufen, was eine Gefährdung darstellt.
Bohren - handgeführt
Trockenschnitt
Montieren Sie den entsprechenden Adapter zur Staubabsaugung.
(siehe Abb. Seite 8)
Setzen Sie die Zentrierspitze so ein, dass die
Aussparungen der Zentrierspitze in den Mitnehmern
der Arbeitsspindel einrasten.
Schrauben Sie die entsprechende Trockenbohrkrone auf die
Arbeitsspindel.
Überprüfen Sie die korrekte Gangauswahl. Betätigen Sie den
Ein/Ausschalter und bohren Sie soweit, bis sich die Segmente ca.5 mm in
das zu bohrende Material eingearbeitet haben. Entfernen Sie die

10
Zentrierspitze. Setzen Sie die Bohrkrone in die vorhandene Rille und
beenden Sie die Bohrung.
Nassschnitt
Wir empfehlen im Nassbetrieb den Einsatz der Anbohrhilfe mit
Wasserabsaugung (Bestellnr.35847).
Für „Überkopfbohrungen“ ist die Verwendung der Absaugung
zwingend vorgeschrieben.
Setzen Sie die Gasdruckfeder mit dem
Wassersammelring und dem zum
Bohrkronendurchmesser passenden Führungsring in
die Spannschelle ein. Verschieben Sie die
Gasdruckfeder so weit, bis die Segmente der Krone
vom Wassersammelring verdeckt sind. Ziehen Sie
die Flügelschraube fest.
Achten Sie beim "Überkopfbohren" darauf, dass Sie
die Wasserzufuhr erst öffnen, nachdem Sie den
Sauger angeschaltet und die Absaugung an der
Wand bzw. Decke angesetzt haben.
Öffnen Sie den Kugelhahn und schalten Sie die Maschine an.
Halten Sie die Maschine fest in beiden Händen. Setzen Sie die Maschine
leicht geneigt an. Nachdem sich die Bohrkrone in die Oberfläche
eingearbeitet hat (ca. 1/8 – 1/4 des Kreisumfangs) bringen Sie die
Maschine in den 90° Winkel und setzen Sie die Bohrung fort.
Achten Sie beim Bohren besonders darauf, dass die Bohrkrone nicht
verkantet.
Passen Sie den Vorschub dem Kronendurchmesser und der Leistung der
Maschine an. Achten Sie auf die Leuchtdiode im Griff.
Leuchtet diese rot ist der Anpressdruck zu verringern.
Sollte das Bohrkrone klemmen, versuchen sie nicht, dieses durch Ein- und
Ausschalten der Maschine zu lösen. Dies führt zum vorzeitigen Verschleiß
der Sicherheitsrutschkupplung. Schalten Sie die Maschine sofort ab und
lösen Sie die Bohrkrone durch Rechts- und Linksdrehen mit einem
passenden Maulschlüssel. Ziehen Sie dabei die Maschine vorsichtig aus
dem Bohrloch.
Bohren - ständergeführt
Befestigung des Bohrständers durch Vakuum am Fußboden
Verwenden Sie die Vakuumbefestigung nicht an der Wand und
Überkopf!
Für eine Unterdruck-Anbringung darf die zu bohrende Fläche nicht

11
porös und muss eben und rissfrei sein.
Ist das nicht der Fall, kann diese Art der Anbringung nicht verwendet
werden. Für die Vakuum-Anbringung benötigen Sie Vakuumpumpe, -platte
und -schlauch (siehe Abbildung). Diese sind auf Anfrage erhältlich.
Montieren Sie den Bohrständer auf der Vakuumplatte. Verbinden Sie nun
die Vakuumpumpe und die Vakuumplatte mit Hilfe des Vakuumschlauchs.
Bringen Sie den Bohrständer in die richtige Position und schalten Sie die
Pumpe ein.
Überprüfen Sie, ob alle vier Nivellierschrauben in der Fußplatte ganz
zurück gedreht sind und ein Unterdruck von mind. –0,8 bar erreicht wird.
Durch drücken des Ventilknopfes im Griff kann der Bohrständer entlastet
und nachjustiert werden.
Die Vakuumpumpe muss während der gesamten Arbeitszeit
weiterlaufen und ist so zu platzieren, dass sie das Manometer
Einsehen können.
Überprüfen Sie unbedingt den festen Sitz bevor Sie mit dem Bohren
beginnen!
Befestigung durch Dübel in Beton
Für Mauerwerk sind Rawl-
Dübel zu verwenden.
Zeichnen Sie sich die Position der
Befestigungsbohrung auf der zu bohrenden
Fläche an.
Bohren Sie ein Loch (Ø 15) 50 mm
tief (A), in das der Dübel M12 (B) eingesetzt
werden soll; setzen Sie den Dübel ein und
spreizen Sie ihn mit dem Dübelsetzwerkzeug
(C)auf.

12

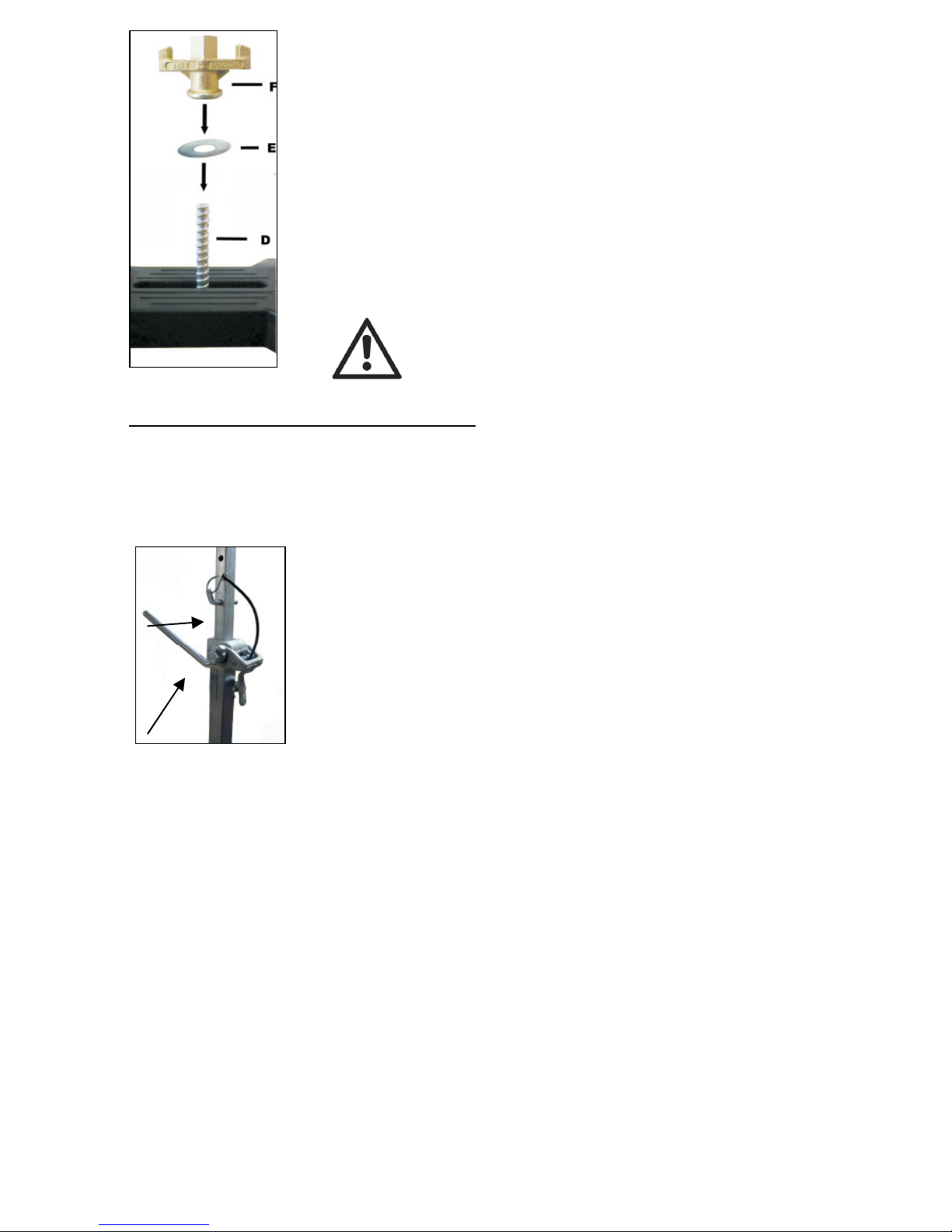

Schrauben Sie die Schnellspannschraube (D) in
den Dübel ein.
Setzen Sie den Ständer auf.
Fixieren Sie die Unterlegscheibe (E) und
schließlich die Befestigungsmutter (F) auf der
Schnellspannschraube (D).
Ziehen Sie die Mutter (F) mit einem Schlüssel
SW 27 fest.
Vor und nach dem Festziehen der Mutter (F)
sind die 4 Stellschrauben zur Anpassung an den
Untergrund entsprechend zu verstellen.
Unbedingt prüfen, ob der
Ständer fest montiert ist.
Befestigung durch Schnellspannsäule
Um den Bohrständer mittels der Schnellspannsäule Verstreben zu
können, muss der Abstand zur gegenüberliegenden Wand zwischen
1,7 m und 3 m betragen.
Positionieren Sie den Bohrständer. Setzen Sie die
Schnellspannsäule so dicht wie möglich hinter der Säule
auf dem Ständerfuß auf. Fixieren Sie den Bohrständer
durch Drehen der Kurbel (G) im Uhrzeigersinn. Sichern
Sie die Einstellung mit dem dazugehörigen Bolzen (H).
Achtung! Es ist wichtig, dass der Bohrständer fest mit dem
Untergrund verbunden ist. Nicht korrekt befestigte Bohrständer
können zur Verletzung des Bedieners und Beschädigung der
Bohreinheit führen. Bewegungen während des Bohrens verursachen
ein Schlagen der Bohrkrone gegen die Bohrungswand, was zum
Ausbrechen der Segmente führen kann. Die Bohrkrone kann sich
ebenso im Bohrloch verkanten, was wiederum Schäden an dieser
verursacht.
G
H

13
Befestigung der Kernbohrmaschine
Vorsicht beim Einsetzen der Maschine,
Quetschgefahr!
Tragen Sie Schutzhandschuhe!
Fahren Sie den Maschinenhalter (2)
soweit nach oben bis der Arretierbolzen
(5) in der Säule einrastet.
Entfernen Sie die beiden Innensechs-
kantschrauben M8 (3) und nehmen Sie
die Spannschelle (4) ab.
Setzen Sie das Kernbohrgerät auf den
Schlitten und schließen Sie die
Spannschelle (4) mit den
Innensechskantschrauben (3).
Bohrkronen
Diamantbohrkronen mit einem 1 ¼" UNC Innengewinde können direkt auf
die Arbeitsspindel geschraubt werden.
Für Bohrkronen mit Außengewinde R ½" sind Adapter als Zubehör
erhältlich.
Verwenden Sie nur auf das zu bohrende Material abgestimmte
Bohrkronen. Sie schonen die Kernbohrmaschine, wenn Sie nur
rundlaufende und nicht deformierte Bohrkronen verwenden.
Achten Sie darauf, dass die Diamantsegmente ausreichenden Freischnitt
gegenüber dem Bohrkronenkörper aufweisen.
Überlastungsschutz
Die ETN 130 / 3 P ist zum Schutz von Bediener, Motor und Bohrkrone mit
einem mechanischen, elektronischen und thermischen Überlastungsschutz
ausgerüstet.
Mechanisch: Bei einem plötzlichen Verklemmen der Bohrkrone wird
mittels einer Rutschkupplung die Bohrspindel vom Motor
entkoppelt.
Elektronisch: Zur Warnung des Bedieners vor Überlastung des
Bohrgerätes bei zu großer Vorschubkraft ist im Handgriff
eine Leuchtdiode eingebaut. Im Leerlauf und bei normaler
Belastung erfolgt keine Anzeige. Bei einer Überlastung
leuchtet die Diode rot. In diesem Falle ist die Maschine zu
entlasten. Bei längerer Nichtbeachtung der roten Anzeige
erfolgt über die Elektronik eine selbständige Abschaltung

14
der Maschine. Nach Entlastung und Aus- und
Wiedereinschalten des Geräteschalters kann normal
weitergearbeitet werden.
Thermisch: Mit Hilfe eines Thermoelementes wird der Motor bei
anhaltender Überlastung vor Zerstörung geschützt. Die
Maschine schaltet in diesem Falle selbständig ab und kann
erst nach entsprechender Abkühlung (ca. 2 min) wieder in
Betrieb genommen werden. Die Abkühlzeit ist abhängig
von der Erwärmung der Motorwicklung und der
Umgebungstemperatur.
Sicherheitskupplung
Die Rutschkupplung soll Stöße und übermäßige Belastung abfangen.
Um ihre Funktionsfähigkeit zu erhalten, sollte sie max. 2 s durchrutschen.
Sie kann bei übermäßigem Verschleiß von einer autorisierten
Fachwerkstatt ersetzt werden.
Pflege und Wartung
Vor Beginn der Wartungs- oder Reparaturarbeiten unbedingt
Netzstecker ziehen!
Reparaturen dürfen nur von qualifiziertem, auf Grund seiner Ausbildung
und Erfahrung geeignetem Personal durchgeführt werden.
Das Gerät ist nach jeder Reparatur von einer Elektrofachkraft zu
überprüfen.
Das Elektrowerkzeug ist so konstruiert, dass ein Minimum an Pflege und
Wartung erforderlich ist. Regelmäßig sind jedoch folgende Arbeiten
auszuführen bzw. Bauteile zu überprüfen:
Reinigen Sie nach Beendigung der Bohrarbeiten die
Kernbohrmaschine. Fetten Sie danach das Bohrspindelgewinde ein.
Die Lüftungsschlitze müssen stets sauber und offen sein. Achten Sie
darauf, dass beim Reinigungsvorgang kein Wasser in die
Kernbohrmaschine eindringt.
Nach den ersten 150 Betriebsstunden muss das Getriebeöl ersetzt
werden.
Eine Erneuerung des Getriebeöls bewirkt eine deutliche Erhöhung der
Lebensdauer des Getriebes.
Nach ca. 250 Betriebsstunden sind die Kohlebürsten durch einen
Elektrofachmann zu kontrollieren und gegebenenfalls auszutauschen
(nur Original – Kohlebürsten verwenden)
Vierteljährlich Schalter, Kabel und Stecker vom Elektrofachmann
überprüfen lassen.

15
Umweltschutz
Rohstoffrückgewinnung statt Müllentsorgung
Zur Vermeidung von Transportschäden muss das Gerät in einer stabilen
Verpackung ausgeliefert werden. Verpackung sowie Gerät und Zubehör
sind aus recyclefähigen Materialien hergestellt, wodurch eine
umweltgerechte, sortenreine Entsorgung über die angebotenen
Sammeleinrichtungen ermöglicht wird.
Nur für EU
-
Länder
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß Europäischer Richtlinie 2012/19/EU über Elektro-
und Elektronik Altgeräte und Umsetzung in nationales
Recht müssen verbrauchte Elektrowerkzeuge getrennt
gesammelt und einer umweltgerechten Wiederverwertung
zugeführt werden.
Geräusch / Vibration
Das Geräusch dieses Elektrowerkzeuges wird nach DIN 45 635, Teil 21,
gemessen. Der Schalldruckpegel am Arbeitsplatz kann 85 dB (A)
überschreiten; in diesem Fall sind Schallschutzmaßnahmen für den
Bediener erforderlich.
Gehörschutz tragen!
Die Hand-/Arm-Vibration ist typischerweise niedriger als 2,5 m/s².
Messwerte ermittelt entsprechend EN 60 745.
Schwingungsemissionswert a
h
1,7 m/s
2
Unsicherheit K 0,1 m/s
2
Der angegebene Schwingungspegel repräsentiert die hauptsächlichen
Anwendungen des Elektrowerkzeugs. Wenn allerdings das
Elektrowerkzeug für andere Anwendungen, mit abweichenden
Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der
Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über
den gesamten Arbeitszeitraum deutlich erhöhen.
Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die
Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder
zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die

16
Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich
reduzieren.
Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners
vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von
Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände,
Organisation der Arbeitsabläufe.
Staubschutz
Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten,
Mineralien und Metall können gesundheitsschädlich sein. Berühren oder
Einatmen der Stäube können allergische Reaktionen und/oder
Atemwegserkrankungen des Benutzers oder in der Nähe befindlicher
Personen hervorrufen.
Bestimmte Stäube wie Eichen- oder Buchenstaub gelten als
krebserzeugend, besonders in Verbindung mit Zusatzstoffen zur
Holzbehandlung (Chromat, Holzschutzmittel). Asbesthaltiges Material darf
nur von Fachleuten bearbeitet werden.
Benutzen Sie möglichst eine Staubabsaugung.
Um einen hohen Grad der Staubabsaugung zu erreichen, verwenden
Sie den Industriestaubsauger DSS 25/35/50 für Holz und/oder
Mineralstaub gemeinsam mit diesem Elektrowerkzeug.
Sorgen Sie für gute Belüftung des Arbeitsplatzes.
Es wird empfohlen, eine Atemschutzmaske mit Filterklasse P2 zu
tragen.

17
Fehlersuche
Schalten Sie die Maschine bei Betrieb
sstörungen aus,
trennen Sie diese vom Stromnetz. Arbeiten an der Elektrik
der Maschine dürfen nur von einem Elektrofachmann
vorgenommen werden.
Fehler
Mögliche Ursache
Behebung
Gerät läuft nicht
Netzstromversorgung
unterbrochen
Netzkabel oder Stecker defekt
Schalter defekt
PRCD-Schalter ausgeschaltet
Anderes Elektrogerät
einstecken, Funktion prüfen
Von Elektrofachkraft prüfen und
gegebenenfalls ersetzen lassen
Von Elektrofachkraft prüfen und
gegebenenfalls ersetzen lassen
PRCD-Schalter einschalten
(RESET)
Motor läuft-
Bohrkrone dreht
nicht
Getriebe defekt Lassen Sie das Gerät von einer
Vertragswerkstatt reparieren
Bohrgeschwindigkei
t lässt nach
Wasserdruck/Wasserdurchfluss
zu hoch
Bohrkrone defekt
Getriebe defekt
Bohrkrone poliert
Wassermenge regulieren
Bohrkrone auf Beschädigung
prüfen und gegebenenfalls
austauschen
Lassen Sie das Gerät von einer
Vertragswerkstatt reparieren
Bohrkrone auf Schärfstein
schärfen dabei Wasserspülung
laufen lassen
Motor schaltet ab Gerät kommt zum Stillstand
Gerät zu warm.
Überlastschutz des Motors hat
Angesprochen
Kohlebürsten abgenutzt –
Abschaltkohle schaltet ab
Gerät gerade führen
Gerät entlasten und durch
mehrmaliges Drücken des
Schalters Gerät wieder
hochfahren lassen
Lassen Sie beide Kohlebürsten
von einer Elektrofachkraft
wechseln
Wasser tritt am
Getriebegehäuse
aus
Wellendichtringe defekt Lassen Sie das Gerät von einer
Vertragswerkstatt reparieren

18
Gewährleistung
Entsprechend unserer allgemeinen Lieferbedingungen gilt im
Geschäftsverkehr gegenüber Unternehmen eine Gewährleistungsfrist für
Sachmängel von 12 Monaten. (Nachweis durch Rechnung oder
Lieferschein).
Schäden, die auf natürliche Abnutzung, Überlastung oder unsachgemäße
Behandlung zurückzuführen sind, bleiben davon ausgeschlossen.
Schäden, die durch Material- oder Herstellfehler entstanden sind, werden
unentgeltlich durch Reparatur oder Ersatzlieferung beseitigt.
Beanstandungen können nur anerkannt werden, wenn das Gerät unzerlegt
an den Lieferer oder eine Eibenstock-Vertragswerkstatt gesandt wird.
Konformitätserklärung
Wir erklären in alleiniger Verantwortung, dass das unter „Technische
Daten“ beschriebene Produkt mit folgenden Normen oder normativen
Dokumenten übereinstimmt:
EN 60 745
gemäß der Bestimmungen 2011/65/EU, 2004/108/EG, 2006/42/EG
Technische Unterlagen (2006/42/EG) bei:
Elektrowerkzeuge GmbH Eibenstock
Auersbergstraße 10
D – 08309 Eibenstock
Lothar Lässig Frank Markert
General Manager Head of Engineering
10.04.2014

19
ENGLISH

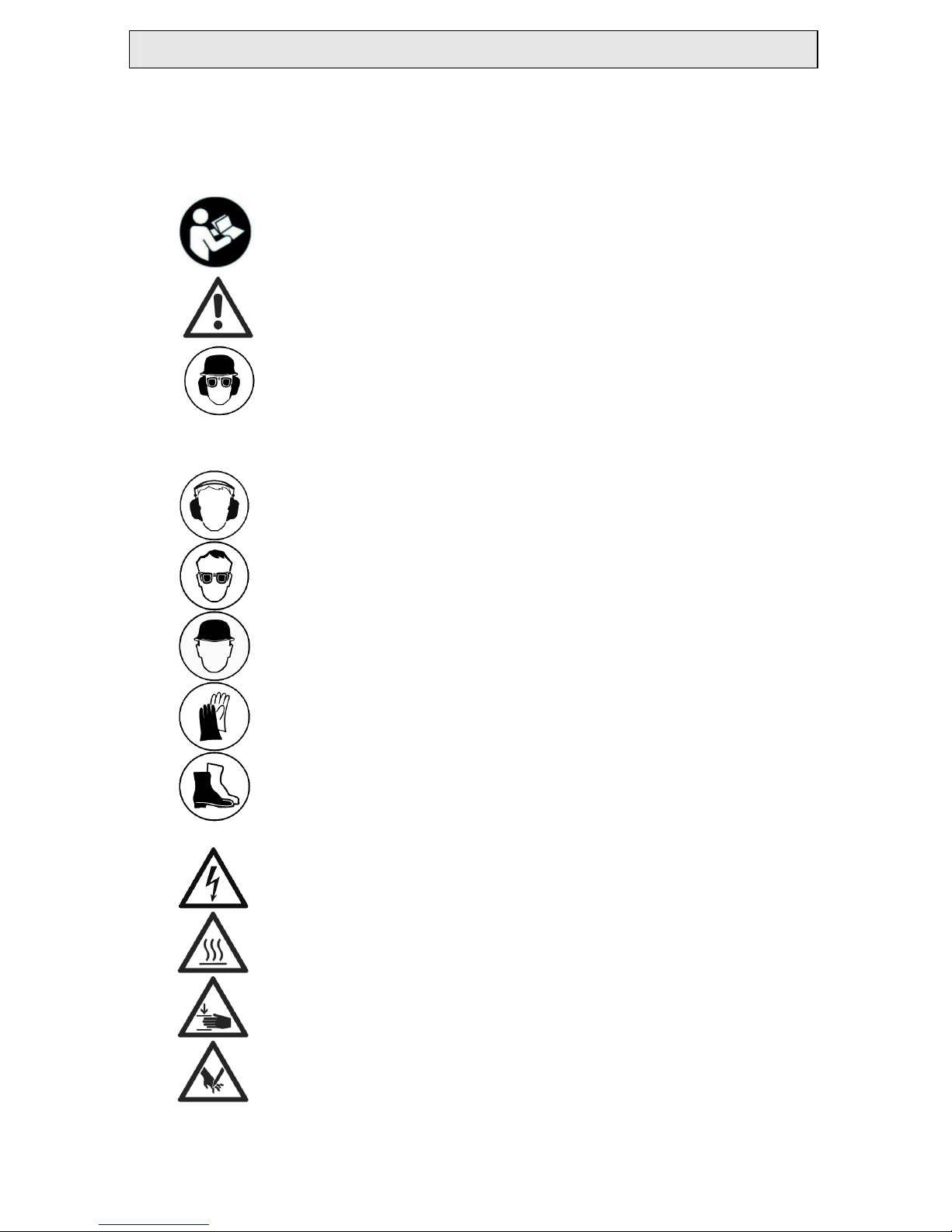

Important Instructions
Important instructions and warning notices are put on the machine by
means of symbols:
Before you start working, read the operating
instructions of the machine.
Work concentrated and carefully. Keep your
work-place clean and avoid dangerous
situations.
In order to protect the user, take precautions.
In order to protect yourself, implement the following actions:
Use ear protection
Wear safety goggles
Wear a helmet
Use protective gloves
Wear protective boots
Warning of dangerous voltage
Warning of hot surface
Danger of being crushed
Danger of being ripped or cut
