EIBENSTOCK ETN 2001 P User manual

D
GB
EIBENSTOCK
Elektrowerkzeuge
Originalbetriebsanleitung……...….. 2 - 17
Original Instructions….…...............18- 32
ETN 2001 P

1

2
DEUTSCH
Wichtige Sicherheitshinweise
Wichtige Anweisungen und Warnhinweise sind mittels Symbolen auf der
Maschine dargestellt:
Vor Inbetriebnahme der Maschine
Bedienungsanleitung lesen
Arbeiten Sie konzentriert und lassen Sie Sorgfalt
walten.
Halten Sie Ihren Arbeitsplatz sauber und
vermeiden Sie Gefahrensituationen.
Vorkehrungen zum Schutz des Bedieners
treffen.
Beim Arbeiten sollten Sie Schutzbrille, Gehörschutz, Schutzhandschuhe,
Staubschutzmaske und feste Arbeitskleidung tragen!
Gehörschutz benutzen
Augenschutz benutzen
Schutzhandschuhe benutzen
Schutzschuhe benutzen
Staubschutzmaske tragen
Warnung vor gefährlicher elektrischer Spannung
Warnung vor heißer Oberfläche
Maschine, Bohrkrone und Bohrständer sind schwer
Vorsicht Quetschgefahr
Reiß- bzw. Schneidgefahr

3
Technische Daten
Diamant – Kernbohrmaschine ETN 2001 P
Nennspannung: 230 V ~
Leistungsaufnahme: 1700 W
Nennstrom: 8,3 A
Bestellnummer: 0342F
Frequenz: 50-60 Hz
Werkzeugaufnahme: M 18 a
Spannhalsdurchmesser: 53 mm
Schutzklasse: II
Schutzgrad: IP 20
Gewicht: ca. 6,8 kg
Funkentstörung nach: EN 55014 und EN 61000
Gang Leerlaufdrehzahl Nenndrehzahl Max. Bohrdurchmesser
0 – 1100 min
-
1
0 - 800 min
-
1
132 mm
0 – 2300 min
-
1
0 - 1570 min
-
1
70 mm

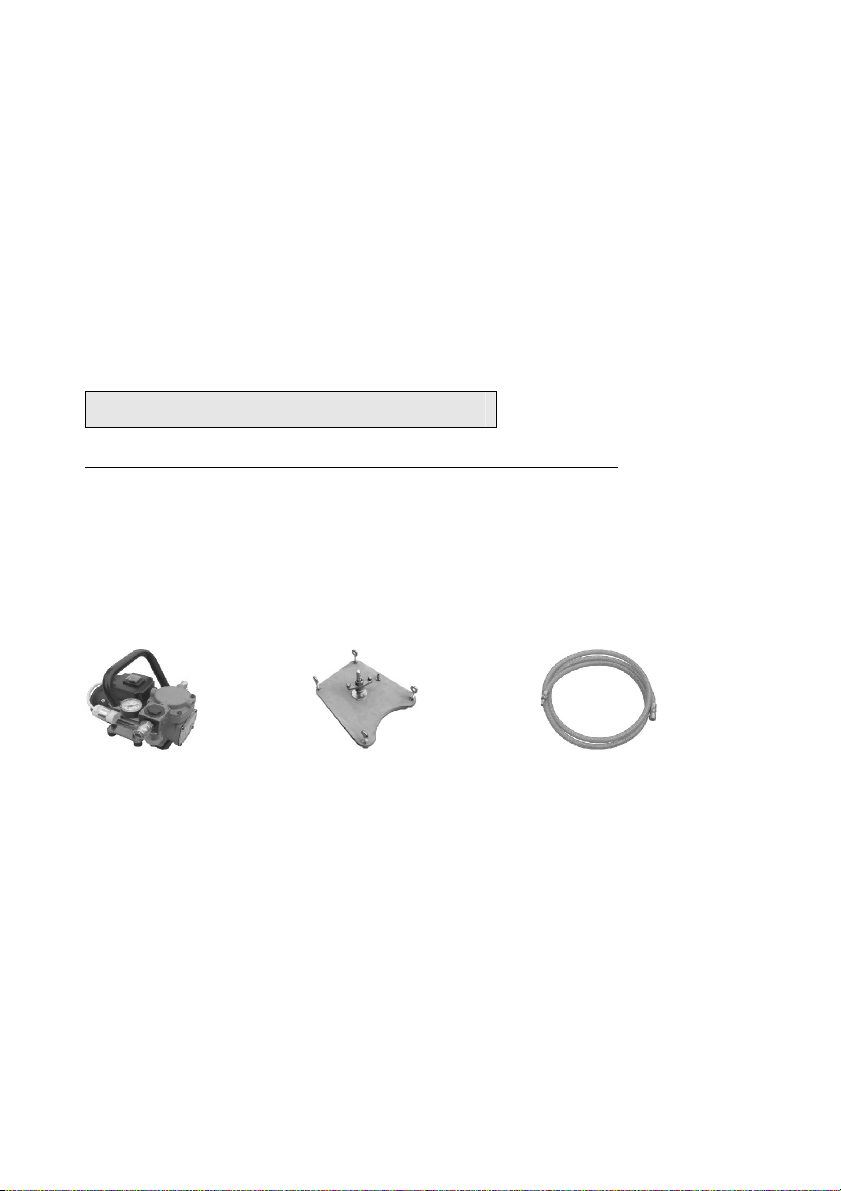

lieferbares Sonderzubehör:
Artikel Bestell Nr.
Schärfstein 200x100x50 35910
Diamantbohrständer BST 152/60 09622
Reduzierring Ø 60/53 35820
Befestigungsset Beton/Gestein 35720
Anbohrhilfe mit Wasserabsaugung 35849
Staubabsaugung 35230
Kombiadapter M18i-R½"i+1¼"a 35113
Diamantbohrkronen Ø 18 – 152 mm
Kupferringe zum leichten Lösen der Bohrkrone 35450
Zentrierstangen
Schnellspannsäule 35730
Wasserdruckgefäß 10l Metall 35810
Nass/ Trockensauger DSS 25 A 09915
Vakuumplatte 35851
Vakuumpumpe 09201
Vakuumschlauch 35855
Wassersammelring WR 152/1 3587K

4
Lieferumfang
Diamantkernbohrgerät mit im Kabel integriertem PRCD-Schutzschalter,
Nassanschluss mit Kugelhahn und GARDENA–Stecknippel sowie
Bedienungsanleitung im Transportkoffer.
Bestimmungsgemäßer Gebrauch
Die ETN 2001 P ist in Verbindung mit Diamantbohrkronen zum Bohren in
Ziegel, Mauerwerk und Kalksandstein im Trockenschnitt und in Beton und
Stein im Nass-Schnitt bestimmt. Der Kunststoffaufsatz verbleibt auch beim
Trockenschnitt auf der Spindel und ist nur zum Austauschen der
Wellendichtringe zu entfernen. Für Bohrungen mit Durchmesser über 80
mm und Verwendung des ersten Gangs ist der Einsatz eines geeigneten
Bohrständers zwingend erforderlich.
Freihandbohren im ersten Gang ist verboten! Auftretendes
Gegendrehmoment kann beim unachtsamen Gebrauch zu einer
Gefährdung führen! Für Schäden bei nicht bestimmungsgemäßem
Gebrauch haftet der Benutzer.
Sicherheitshinweise
Gefahrloses Arbeiten mit dem Gerät is
t nur möglich, wenn
Sie die Bedienungsanleitung und die Sicherheitshinweise
vollständig lesen und die darin enthaltenen Anweisungen
strikt befolgen.
Zusätzlich müssen die allgemeinen Sicherheitshinweise im
beigelegten Heft befolgt werden. Lassen Sie sich vor dem
ersten Gebrauch praktisch einweisen.
Wird bei der Arbeit die Anschlussleitung beschädigt oder
durchtrennt, diese nicht berühren, sondern sofort den
Netzstecker ziehen. Gerät niemals mit beschädigter
Anschlussleitung betreiben.
Überprüfen Sie
vor dem Bohren in Decken und Wänden die
Bohrstelle auf verdeckt liegende Strom-, Gas- und
Wasserleitungen.
Überprüfen Sie den Arbeitsbereich, z.B. mit einem
Metallortungsgerät.
Konsultieren Sie den verantwortlichen Statiker vor Beginn
ihrer Arbeit zur Festlegung der genauen Position der
Bohrung. Sichern Sie bei Durchbohrungen durch Decken
den Bereich von unten ab, da der Bohrkern nach unten
herausfallen kann.
Achten Sie darauf, dass die Maschine keinem direkten
Regen ausgesetzt ist.

5
Arbeiten Sie nicht in explosionsgefährdeter Umgebung.
Arbeiten Sie nicht auf Leitern.
Asbesthaltige Materialien dürfen nicht bearbeitet werden.
Tragen Sie das Gerät niemals am Kabel und überprüfen Sie vor jeder
Benutzung Gerät, Kabel und Stecker. Lassen Sie Schäden nur von
einem Fachmann beseitigen. Stecker nur bei ausgeschalteter
Maschine in die Steckdose stecken.
Manipulationen am Gerät sind nicht erlaubt.
Ziehen Sie den Netzstecker, und überprüfen Sie, dass der Schalter
ausgeschaltet ist, wenn die Kernbohrmaschine unbeaufsichtigt bleibt,
z.B. bei Auf- und Abbauarbeiten, bei Spannungsausfall, beim
Einsetzen bzw. bei der Montage eines Zubehörteiles.
Schalten Sie die Maschine ab, wenn Sie aus irgendeinem Grund
stehen bleibt. Sie vermeiden damit das plötzliche Anlaufen im
unbeaufsichtigten Zustand.
Benutzen Sie das Gerät nicht, wenn ein Teil des Gehäuses defekt ist,
bzw. bei Beschädigungen an Schalter, Zuleitung oder Stecker.
Führen Sie beim Arbeiten das Netz-, das Verlängerungskabel und den
Absaugschlauch immer nach hinten vom Gerät weg.
Elektrowerkzeuge müssen in regelmäßigen Abständen einer
Sichtprüfung durch den Fachmann unterzogen werden.
Beim Betreiben des Kernbohrgerätes darf in keiner Gebrauchslage
Kühlwasser in den Motor und die elektrischen Einbauteile eindringen.
Tritt Wasser aus der Überlaufbohrung am Getriebehals aus, brechen
Sie die Arbeiten ab und lassen Sie das Kernbohrgerät in einer
autorisierten Fachwerkstatt reparieren.
Überkopfbohrungen nur mit geeigneten Schutzvorkehrungen
(Wasserauffangvorrichtung) durchführen.
Schalten Sie nach einer Unterbrechung Ihrer Arbeit die
Kernbohrmaschine nur dann ein, nachdem Sie sich davon überzeugt
haben, dass sich die Bohrkrone frei drehen lässt.
Das Gerät darf nur zweihandgeführt oder am Bohrständer eingesetzt
werden.
Halten Sie die Handgriffe trocken, sauber und frei von Öl und Fett.
Nicht in rotierende Teile fassen.
Personen unter 16 Jahren dürfen das Gerät nicht benutzen.
Der Benutzer und die sich in der Nähe aufhaltenden Personen müssen
während der Benutzung des Gerätes eine geeignete Schutzbrille,
Schutzhelm, Gehörschutz, Schutzhandschuhe und Sicherheitsschuhe
benutzen.

6
Während des Handbetriebes Gerät immer mit beiden Händen
halten und einen sicheren Stand einnehmen. Beachten Sie das
Reaktionsdrehmoment der Maschine im Blockierfall.
Arbeiten Sie stets konzentriert. Gehen Sie überlegt vor und
verwenden Sie das Gerät nicht, wenn Sie unkonzentriert sind.
Weitere Sicherheitshinweise entnehmen Sie bitte der Anlage!
Elektrischer Anschluss
Die ETN 2001 P ist in Schutzklasse II ausgeführt.
Zum Schutz des Bedieners darf die Maschine nur über eine
Fehlerstromschutzeinrichtung betrieben werden. Das Gerät wird deshalb
standardmäßig mit integriertem PRCD – Schutzschalter zum Einsatz an
einer Schutzkontaktsteckdose geliefert.
!
Achtung!
Der PRCD – Schutzschalter darf nicht im Wasser liegen.
PRCD – Schutzschalter nicht zum Ein- und Ausschalten
der Maschine verwenden.
Vor Arbeitsbeginn die ordnungsgemäße Funktion durch
Drücken der TEST – Taste überprüfen.
Verwenden Sie nur 3-adriges Verlängerungskabel mit Schutzleiter und
ausreichendem Querschnitt (siehe Tabelle). Ein zu schwacher Querschnitt
kann zur Fehlfunktion der Maschine führen.
Empfohlene Mindestquerschnitte und maximale Kabellängen
Netzspannung Querschnitt in mm²
1,5 2,5
110V 20 m 40 m
230V 50 m 80 m
Prüfen Sie vor Inbetriebnahme die Übereinstimmung der Netzspannung
und -frequenz mit den auf dem Typenschild angegebenen Daten.
Spannungsabweichungen von + 6 % und – 10 % sind zulässig.
Die Maschine verfügt über eine Anlaufstrombegrenzung die verhindert,
dass flinke Sicherungsautomaten unbeabsichtigt auslösen.

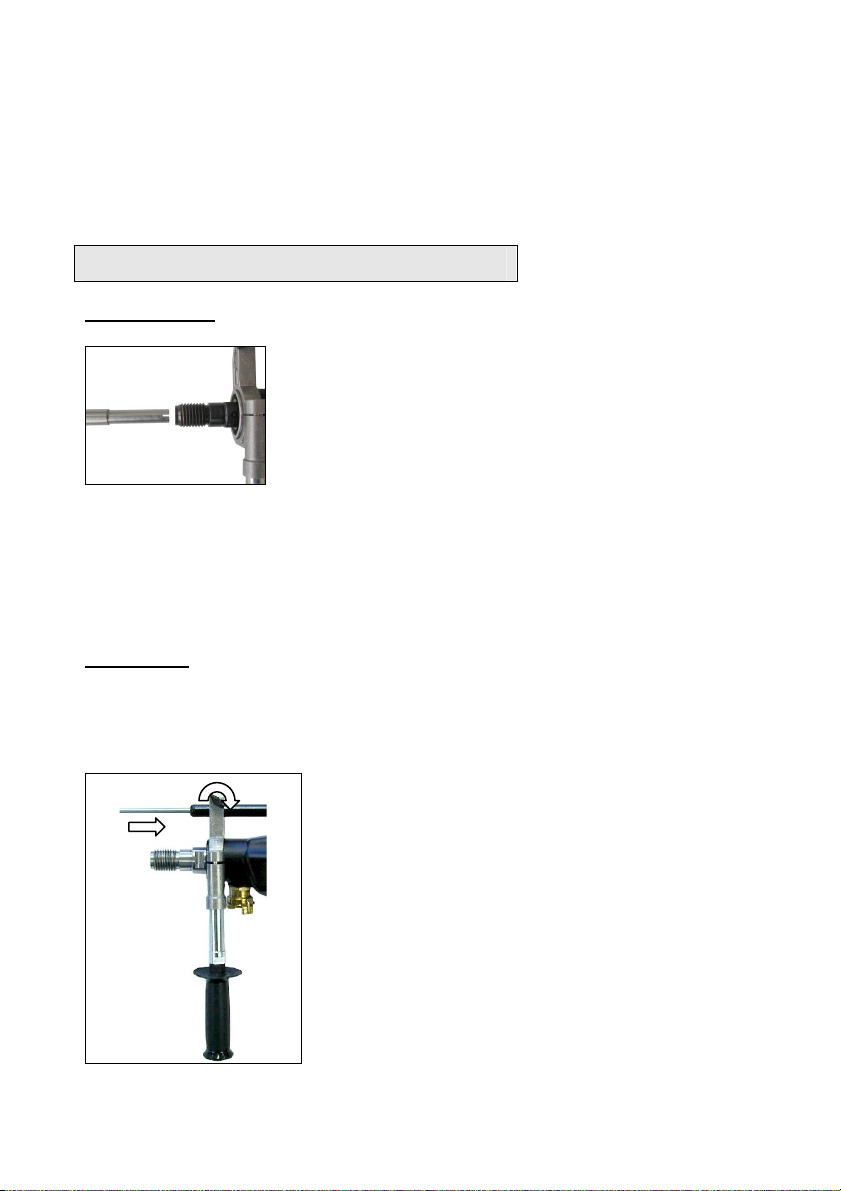

Zusatzhandgriff
Im Handbetrieb ist die ETN 2001 P nur mit beiliegendem Zusatzhandgriff
zu verwenden. Dieser wird auf den Spannhals aufgesteckt und durch
Drehen des Griffstückes befestigt.

7

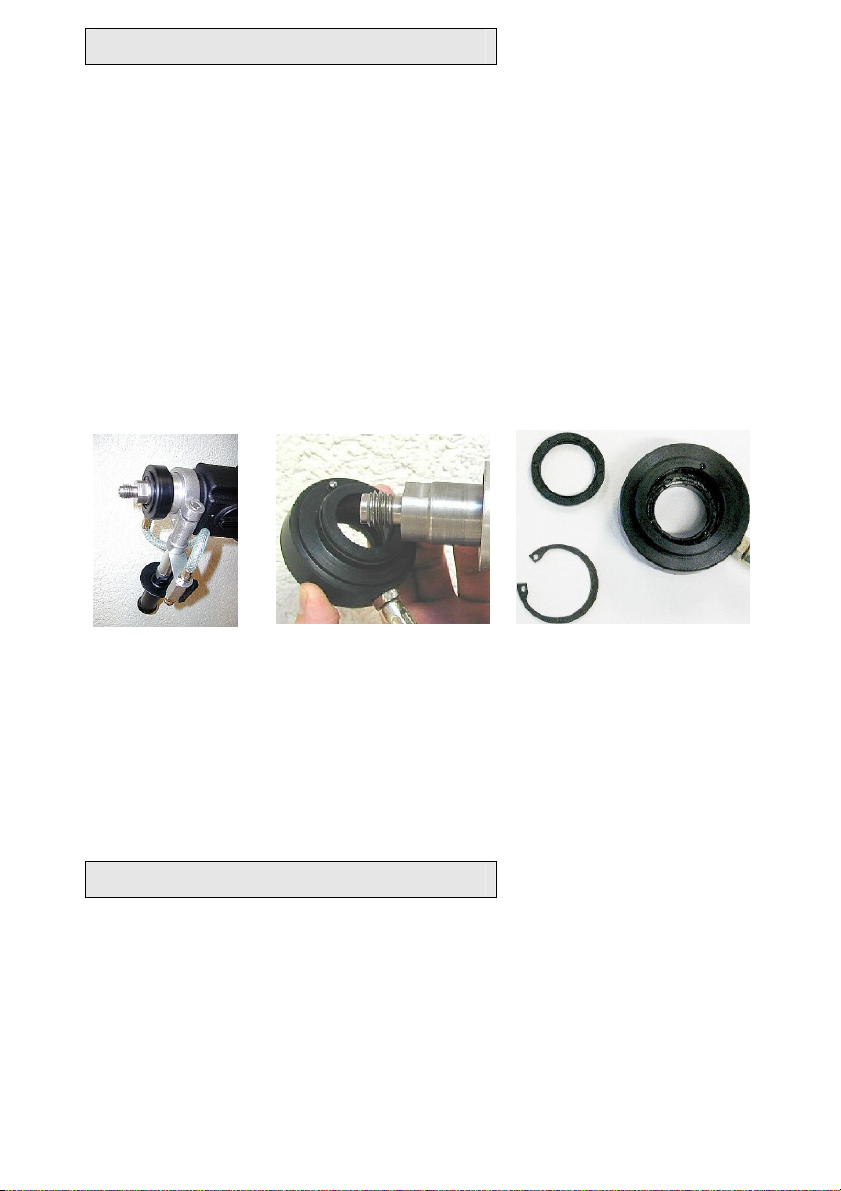

Wasseranschluss
Die ETN 2001 P eignet sich sowohl zum Nassbohren als auch zum
Trockenbohren.
Die Wasserzuführung verbleibt dabei ständig auf der Spindel.
Niemals ohne die Wasserzuführung bohren, da die Spindel sonst
beschädigt werden könnte.
Bei Wasseraustritt zwischen dem schwarzen Kunststoffring und dem
Gehäuse ist die Wasserzuführung auszutauschen bzw. die
Wellendichtringe durch neue leicht eingefettete Wellendichtringe zu
ersetzen. Diese sind im Fachhandel oder Hersteller erhältlich.
Die Wasserzuführung (schwarzer Kunststoffring) kann nur durch
Herunterziehen entfernt werden.
Die Montage der Wasserzuführung muss durch Aufschieben bis zum
Einklicken erfolgen! Es ist auf die Position des Passstiftes zu achten ( zum
Schutz gegen Verdrehen ).
Vorsicht! Dichtringe bei der Montage nicht beschädigen.
Die Maschine besitzt eine externe Wasserzuführung durch die
Arbeitsspindel. Mittels Kugelhahn ist die Wassermenge dem Bedarf
entsprechend regulierbar. Die Wasserzuführung ist mit einem Anschluss
für Gardena-Schlauchkupplungen ausgerüstet.
Achtung: Der Wasserdruck am Anschluss sollte 3 bar nicht überschreiten.
Bei Bohrungen “über Kopf” ist aus Gründen der Arbeitssicherheit
und der Funktionssicherheit der Maschine, das am Bohrloch
austretende Wasser mittels Wassersammelring und Nass-Sauger
abzusaugen.
Getriebeumschaltung
Die ETN 2001 P besitzt ein mechanisches 2-Gang Getriebe.
Passen Sie die Drehzahl der Maschine dem Bohrdurchmesser an.
Drehen Sie den Getriebeschalter in den schnelleren bzw. langsameren
Gang. Der Drehzahlwechsel ist nur bei stillstehender Maschine
vorzunehmen, eventuell ist durch leichtes Verdrehen der Arbeitsspindel der
Schaltvorgang zu unterstützen.

8
!
Warnung!
Nie mit Gewalt und nur im Auslauf oder Stillstand der
Maschine umschalten!
Verwenden Sie zum Umschalten keine Werkzeuge wie z.B.
Zange oder Hammer!
Bohrkronenwechsel
Vorsicht!
Das Werkzeug kann durch den Einsatz oder durch Schärfen heiß
werden. Sie können sich die Hände verbrennen oder sich an den
Segmenten schneiden bzw. reißen.
Benutzen Sie für den Werkzeugwechsel deshalb immer
Arbeitsschutzhandschuhe.
Die Bohrspindel hat Rechtsgewinde.
Verwenden Sie als Gegenhalter immer einen Maulschlüssel SW 24, der an
der Bohrspindel angesetzt wird.
Lösen Sie die Bohrkrone niemals mit (Hammer-) Schlägen, da so die
Bohrkrone und die Kernbohrmaschine beschädigt werden.
Etwas wasserfestes Fett, aufgetragen auf dem Bohrspindelgewinde, oder
ein Kupferring zwischen Spindel und Bohrkrone erleichtern das Lösen der
Bohrkrone.
Ein-/ Ausschalten
Das Bohrgerät ist mit einem elektronischen Stellschalter mit Arretierung
ausgestattet. Je weiter der Schaltknopf gedrückt wird, desto höher wird die
Drehzahl. Dies erleichtert ein passgenaues Anbohren. Im Normalbetrieb ist
stets mit voller Drehzahl zu arbeiten.
Achtung! Beim Freihandbohren Schalter nicht arretieren!
Momentschaltung - Freihandbohren
Einschalten: Ein-Aus-Schalter drücken
Ausschalten: Ein-Aus-Schalter loslassen
Dauerschaltung – Bohren im Bohrständer
Einschalten: Ein-Aus-Schalter drücken und in gedrücktem Zustand mit
Feststellknopf arretieren
Ausschalten: Ein-Aus-Schalter erneut drücken und wieder loslassen

9
!
Achtung!
Benutzen Sie den Feststellknopf nur im Ständerbetrieb. Die
Anwendung im Handbetrieb ist untersagt.
Bei jedem maschinell bedingten Stillstand oder einer
Unterbrechung der Stromversorgung ist der Feststellknopf
sofort durch Drücken des Ein-Aus-Schalters zu lösen.
Wird der Schalter nicht gelöst, kann die Maschine beim
Betätigen des PRCD- Schutzschalters unbeabsichtigt wieder
anlaufen, was eine Gefährdung darstellt.
Bohren - handgeführt
Trockenschnitt
Montieren Sie den entsprechenden Adapter zur Staubabsaugung.
Setzen Sie die Zentrierspitze so ein, dass die
Aussparungen der Zentrierspitze in den Mitnehmern
der Arbeitsspindel einrasten.
Schrauben Sie die entsprechende Trockenbohrkrone auf die
Arbeitsspindel.
Überprüfen Sie die korrekte Gangauswahl. Betätigen Sie den
Ein/Ausschalter und bohren Sie soweit, bis sich die Segmente ca.5 mm in
das zu bohrende Material eingearbeitet haben. Entfernen Sie die
Zentrierspitze. Setzen Sie die Bohrkrone in die vorhandene Rille und
beenden Sie die Bohrung.
Nassschnitt
Wir empfehlen im Nassbetrieb den Einsatz der Anbohrhilfe mit
Wasserabsaugung (Bestellnr. 35849).
Für „Überkopfbohrungen“ ist die Verwendung der Absaugung
zwingend vorgeschrieben.
Setzen Sie die Gasdruckfeder mit dem
Wassersammelring und dem zum
Bohrkronendurchmesser passenden
Führungsring in die Spannschelle ein.
Verschieben Sie die Gasdruckfeder so weit, bis
die Segmente der Krone vom
Wassersammelring verdeckt sind. Ziehen Sie die
Flügelschraube fest.
Achten Sie beim "Überkopfbohren" darauf, dass
Sie die Wasserzufuhr erst öffnen, nachdem Sie
den Sauger angeschaltet und die Absaugung an
der Wand bzw. Decke angesetzt haben.

10
Öffnen Sie den Kugelhahn und schalten Sie die Maschine an.
Halten Sie die Maschine fest in beiden Händen. Setzen Sie die Maschine
leicht geneigt an. Nachdem sich die Bohrkrone in die Oberfläche
eingearbeitet hat (ca. 1/8 – 1/4 des Kreisumfangs) bringen Sie die
Maschine in den 90° Winkel und setzen Sie die Bohrung fort.
Achten Sie beim Bohren besonders darauf, dass die Bohrkrone nicht
verkantet.
Passen Sie den Vorschub dem Kronendurchmesser und der Leistung der
Maschine an. Achten Sie auf die Leuchtdiode im Griff.
Leuchtet diese rot ist der Anpressdruck zu verringern.
Sollte das Bohrkrone klemmen, versuchen sie nicht, dieses durch Ein- und
Ausschalten der Maschine zu lösen. Dies führt zum vorzeitigen Verschleiß
der Sicherheitsrutschkupplung. Schalten Sie die Maschine sofort ab und
lösen Sie die Bohrkrone durch Rechts- und Linksdrehen mit einem
passenden Maulschlüssel. Ziehen Sie dabei die Maschine vorsichtig aus
dem Bohrloch.
Bohren - ständergeführt
Befestigung des Bohrständers durch Vakuum am Fußboden
Verwenden Sie die Vakuumbefestigung nicht an der Wand und
Überkopf!
Für eine Unterdruck-Anbringung darf die zu bohrende Fläche nicht
porös und muss eben und rissfrei sein.
Ist das nicht der Fall, kann diese Art der Anbringung nicht verwendet
werden. Für die Vakuum-Anbringung benötigen Sie Vakuumpumpe, -platte
und -schlauch (siehe Abbildung). Diese sind auf Anfrage erhältlich.
Montieren Sie den Bohrständer auf der Vakuumplatte. Verbinden Sie nun
die Vakuumpumpe und die Vakuumplatte mit Hilfe des Vakuumschlauchs.
Bringen Sie den Bohrständer in die richtige Position und schalten Sie die
Pumpe ein. Überprüfen Sie, ob alle vier Nivellierschrauben in der Fußplatte
ganz zurück gedreht sind und ein Unterdruck von mind. –0,8 bar erreicht
wird. Durch drücken des Ventilknopfes im Griff kann der Bohrständer
entlastet und nachjustiert werden.
Die Vakuumpumpe muss während der gesamten Arbeitszeit
weiterlaufen und ist so zu platzieren, dass sie das Manometer
Einsehen können.
Überprüfen Sie unbedingt den festen Sitz bevor Sie mit dem Bohren
beginnen!

11

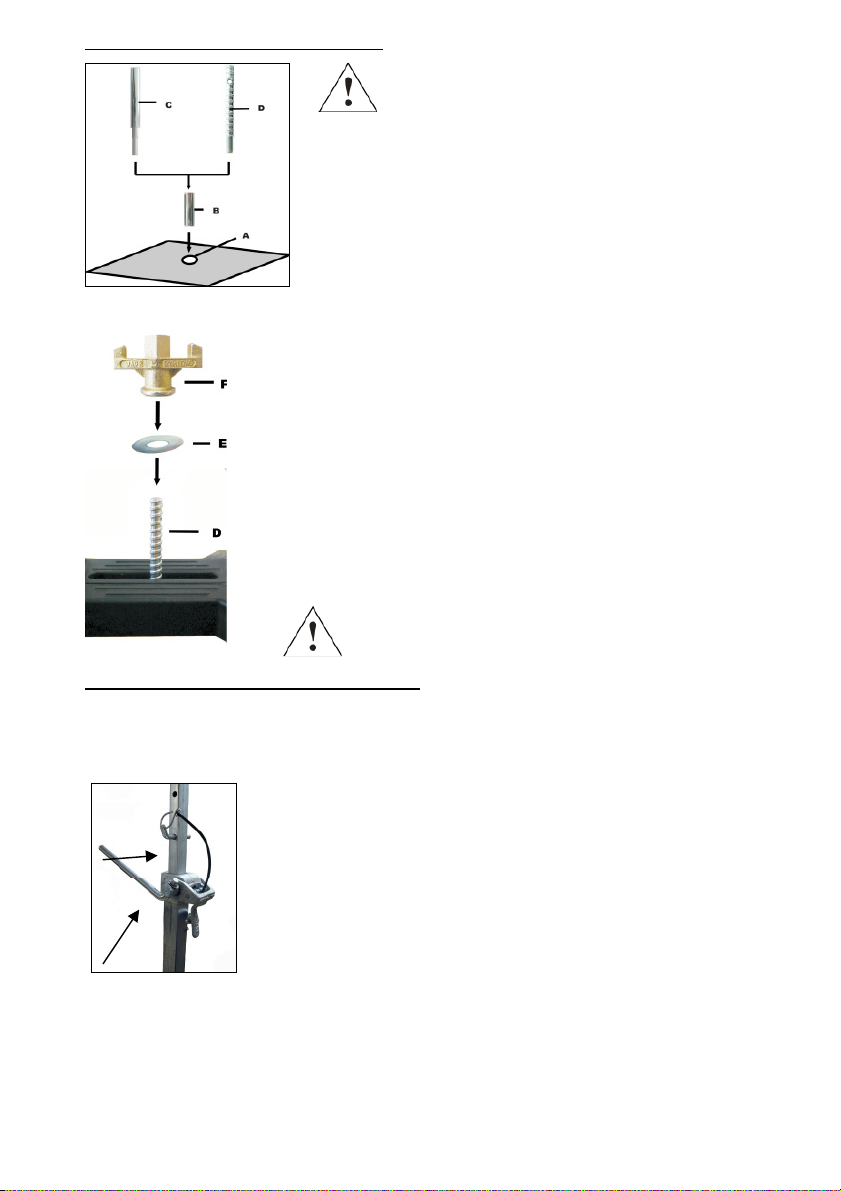

Befestigung durch Dübel in Beton
Für Mauerwerk sind Rawl-
Dübel zu verwenden.
Zeichnen Sie sich die Position der
Befestigungsbohrung auf der zu bohrenden
Fläche an.
Bohren Sie ein Loch (Ø 15) 50 mm
tief (A), in das der Dübel M12 (B) eingesetzt
werden soll; setzen Sie den Dübel ein und
spreizen Sie ihn mit dem Dübelsetzwerkzeug
(C)auf.
Schrauben Sie die Schnellspannschraube (D) in
den Dübel ein.
Setzen Sie den Ständer auf.
Fixieren Sie die Unterlegscheibe (E) und
schließlich die Befestigungsmutter (F) auf der
Schnellspannschraube (D).
Ziehen Sie die Mutter (F) mit einem Schlüssel
SW 27 fest.
Vor und nach dem Festziehen der Mutter (F)
sind die 4 Stellschrauben zur Anpassung an den
Untergrund entsprechend zu verstellen.
Unbedingt prüfen, ob der
Ständer fest montiert ist.
Befestigung durch Schnellspannsäule
Um den Bohrständer mittels der Schnellspannsäule Verstreben zu
können, muss der Abstand zur gegenüberliegenden Wand zwischen
1,7 m und 3 m betragen.
Positionieren Sie den Bohrständer. Setzen Sie die
Schnellspannsäule so dicht wie möglich hinter der Säule
auf dem Ständerfuß auf. Fixieren Sie den Bohrständer
durch Drehen der Kurbel (G) im Uhrzeigersinn. Sichern
Sie die Einstellung mit dem dazugehörigen Bolzen (H).
Achtung! Es ist wichtig, dass der Bohrständer fest mit dem
Untergrund verbunden ist. Nicht korrekt befestigte Bohrständer
können zur Verletzung des Bedieners und Beschädigung der
Bohreinheit führen. Bewegungen während des Bohrens verursachen
G
H

12
ein Schlagen der Bohrkrone gegen die Bohrungswand, was zum
Ausbrechen der Segmente führen kann. Die Bohrkrone kann sich
ebenso im Bohrloch verkanten, was wiederum Schäden an dieser
verursacht.
Bohrkronen
Benutzen Sie nur von Ihrem Fachhändler oder vom Hersteller empfohlene
Bohrkronen. Lassen Sie sich für den Anwendungsfall beraten. Beton,
Stahlbeton, Granit, Marmor und Asphalt können mit Universalkronen nicht
zufriedenstellend gebohrt werden.
Hoher Armierungsanteil oder sehr harte Zuschlagstoffe führen schnell zu
einer stumpfen (polierten) Krone. Schärfen Sie mittels Schärfstein wieder
nach.
Die Härte der Diamantsegmente, die Drehzahl der Maschine und das zu
bearbeitende Material stehen im Zusammenhang. Beachten Sie die
Drehzahlhinweise auf der Maschine. Optimale Schnittgeschwindigkeiten
liegen zwischen 2 m/s und 5 m/s.
Wenn die Bohrkrone sich festsetzt oder die Maschine nicht mehr durchzieht;
überprüfen Sie die Segmente, ob noch genügend Freischnitt vorhanden ist
und ersetzen Sie gegebenenfalls die Bohrkrone.
Überlastungsschutz
Die ETN 2001 P ist zum Schutz von Bediener, Motor und Bohrkrone mit
einem mechanischen, elektronischen und thermischen Überlastschutz
ausgerüstet.
Mechanisch: Bei einem plötzlichen Verklemmen der Bohrkrone wird
mittels einer Rutschkupplung die Bohrspindel vom Motor
entkoppelt. Beachten Sie das dabei entstehende
Reaktionsmoment.
Elektronisch: Zur Warnung des Bedieners vor Überlastung des
Bohrgerätes bei zu großer Vorschubkraft ist am Handgriff
eine Leuchtdiode eingebaut. Im Leerlauf und bei normaler
Belastung erfolgt keine Anzeige. Bei einer Überlastung
leuchtet die Diode rot. In diesem Falle ist die Maschine zu
entlasten. Bei längerer Nichtbeachtung der roten Anzeige
erfolgt über die Elektronik eine selbständige Abschaltung
der Maschine. Nach Entlastung und Wiedereinschalten
kann normal weitergearbeitet werden.
Thermisch: Mit Hilfe eines Thermoelementes wird der Motor bei
anhaltender Überlastung vor Zerstörung geschützt. Die
Maschine schaltet in diesem Falle selbständig ab und kann
erst nach entsprechender Abkühlung (ca. 2 min) wieder in
Betrieb genommen werden. Die Abkühlzeit ist abhängig

13
von der Erwärmung der Motorwicklung und der
Umgebungstemperatur.
Lassen Sie die Maschine nach dem Wiedereinschalten 1 –
2 min. ohne Belastung laufen um die Abkühlung zu
beschleunigen.
Sicherheitskupplung
Die Rutschkupplung soll Stöße und übermäßige Belastung abfangen.
Um ihre Funktionsfähigkeit zu erhalten, sollte sie max. 2 s durchrutschen.
Sie kann bei übermäßigem Verschleiß von einer autorisierten
Fachwerkstatt ersetzt werden.
Pflege und Wartung
Vor Beginn der Wartungs- oder Reparaturarbeiten unbedingt
Netzstecker ziehen!
Reparaturen dürfen nur von qualifiziertem, auf Grund seiner Ausbildung
und Erfahrung geeignetem Personal durchgeführt werden.
Das Gerät ist nach jeder Reparatur von einer Elektrofachkraft zu
überprüfen.
Das Elektrowerkzeug ist so konstruiert, dass ein Minimum an Pflege und
Wartung erforderlich ist. Regelmäßig sind jedoch folgende Arbeiten
auszuführen bzw. Bauteile zu überprüfen:
Reinigen Sie nach Beendigung der Bohrarbeiten die
Kernbohrmaschine. Fetten Sie danach das Bohrspindelgewinde ein.
Die Lüftungsschlitze müssen stets sauber und offen sein. Achten Sie
darauf, dass beim Reinigungsvorgang kein Wasser in die
Kernbohrmaschine eindringt.
Nach den ersten 150 Betriebsstunden muss das Getriebeöl ersetzt
werden.
Eine Erneuerung des Getriebeöls bewirkt eine deutliche Erhöhung der
Lebensdauer des Getriebes.
Nach ca. 250 Betriebsstunden sind die Kohlebürsten durch einen
Elektrofachmann zu kontrollieren und gegebenenfalls auszutauschen
(nur Original – Kohlebürsten verwenden)
Vierteljährlich Schalter, Kabel und Stecker vom Elektrofachmann
überprüfen lassen.

14
Umweltschutz
Rohstoffrückgewinnung statt Müllentsorgung
Zur Vermeidung von Transportschäden muss das Gerät in einer stabilen
Verpackung ausgeliefert werden. Verpackung sowie Gerät und Zubehör
sind aus recycelfähigen Materialien hergestellt, wodurch eine
umweltgerechte, sortenreine Entsorgung über die angebotenen
Sammeleinrichtungen ermöglicht wird.
Nur für EU
-
Länder
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß Europäischer Richtlinie 2012/19/EU über Elektro-
und Elektronik Altgeräte und Umsetzung in nationales
Recht müssen verbrauchte Elektrowerkzeuge getrennt
gesammelt und einer umweltgerechten Wiederverwertung
zugeführt werden.
Geräusch / Vibration
Das Geräusch dieses Elektrowerkzeuges wird nach DIN 45 635, Teil 21,
gemessen. Der Schalldruckpegel am Arbeitsplatz kann 85 dB (A)
überschreiten; in diesem Fall sind Schallschutzmaßnahmen für den
Bediener erforderlich.
Gehörschutz tragen!
Hand-/Arm-Vibration :
Messwerte ermittelt entsprechend EN 60 745.
Schwingungsemissionswert a
h
3,3 m/s
2
Unsicherheit K 0,5 m/s
2
Der angegebene Schwingungspegel repräsentiert die hauptsächlichen
Anwendungen des Elektrowerkzeugs. Wenn allerdings das
Elektrowerkzeug für andere Anwendungen, mit abweichenden
Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der
Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über
den gesamten Arbeitszeitraum deutlich erhöhen.
Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die
Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder

15
zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die
Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich
reduzieren.
Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners
vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von
Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände,
Organisation der Arbeitsabläufe.
Staubschutz
Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten,
Mineralien und Metall können gesundheitsschädlich sein. Berühren oder
Einatmen der Stäube können allergische Reaktionen und/oder
Atemwegserkrankungen des Benutzers oder in der Nähe befindlicher
Personen hervorrufen.
Bestimmte Stäube wie Eichen- oder Buchenstaub gelten als
krebserzeugend, besonders in Verbindung mit Zusatzstoffen zur
Holzbehandlung (Chromat, Holzschutzmittel). Asbesthaltiges Material darf
nur von Fachleuten bearbeitet werden.
Benutzen Sie möglichst eine Staubabsaugung.
Um einen hohen Grad der Staubabsaugung zu erreichen, verwenden
Sie den Industriestaubsauger DSS 25/50 für Holz und/oder
Mineralstaub gemeinsam mit diesem Elektrowerkzeug.
Sorgen Sie für gute Belüftung des Arbeitsplatzes.
Es wird empfohlen, eine Atemschutzmaske mit Filterklasse P2 zu
tragen.

16
Fehlersuche
Schalten Sie die Maschine bei Betriebsstörungen aus,
trennen Sie diese vom Stromnetz. Arbeiten an der Elektrik
der Maschine dürfen nur von einem Elektrofachmann
vorgenommen werden.
Fehler
Mögliche Ursache
Behebung
Gerät läuft nicht Netzstromversorgung
unterbrochen
Netzkabel oder Stecker defekt
Schalter defekt
PRCD-Schalter ausgeschaltet
Anderes Elektrogerät
einstecken, Funktion prüfen
Von Elektrofachkraft prüfen und
gegebenenfalls ersetzen lassen
Von Elektrofachkraft prüfen und
gegebenenfalls ersetzen lassen
PRCD-Schalter einschalten
(RESET)
Motor läuft-
Bohrkrone dreht
nicht
Getriebe defekt Lassen Sie das Gerät von einer
Vertragswerkstatt reparieren
Bohrgeschwindigkeit
lässt nach
Wasserdruck/Wasserdurchfluss
zu hoch
Bohrkrone defekt
Getriebe defekt
Bohrkrone poliert
Wassermenge regulieren
Bohrkrone auf Beschädigung
prüfen und gegebenenfalls
austauschen
Lassen Sie das Gerät von einer
Vertragswerkstatt reparieren
Bohrkrone auf Schärfstein
schärfen dabei Wasserspülung
laufen lassen
Motor schaltet ab Gerät kommt zum Stillstand
Gerät zu warm.
Überlastschutz des Motors hat
angesprochen
Gerät gerade führen um ein
Verkanten und damit Blockieren
der Bohrkrone zu vermeiden
Gerät ca. 2min abkühlen lassen
und anschließend im Leerlauf
bei voller Drehzahl und
geöffneter Wasserzuführung
(Schutz der Wellendichtringe)
einige Zeit laufen lassen um
den Motor weiter abzukühlen
Gerät entlasten und durch
Betätigen des Schalters Gerät
wieder hochfahren lassen

17
Gewährleistung
Entsprechend unserer allgemeinen Lieferbedingungen gilt im
Geschäftsverkehr gegenüber Unternehmen eine Gewährleistungsfrist für
Sachmängel von 12 Monaten (Nachweis durch Rechnung oder
Lieferschein).
Schäden, die auf natürliche Abnutzung, Überlastung oder unsachgemäße
Behandlung zurückzuführen sind, bleiben davon ausgeschlossen.
Schäden, die durch Material- oder Herstellfehler entstanden sind, werden
unentgeltlich durch Reparatur oder Ersatzlieferung beseitigt.
Beanstandungen können nur anerkannt werden, wenn das Gerät unzerlegt
an den Lieferer oder eine Eibenstock-Vertragswerkstatt gesandt wird.
Konformitätserklärung
Wir erklären in alleiniger Verantwortung, dass das unter „Technische
Daten“ beschriebene Produkt mit folgenden Normen oder normativen
Dokumenten übereinstimmt:
EN 60 745
gemäß der Bestimmungen 2011/65/EU, 2004/108/EG, 2006/42/EG
Technische Unterlagen (2006/42/EG) bei:
Elektrowerkzeuge GmbH Eibenstock
Auersbergstraße 10
D – 08309 Eibenstock
Lothar Lässig Frank Markert
General Manager Head of Engineering
04.07.2014

18
ENGLISH
Important Instructions
Important instructions and warning notices are allegorated on the machine
by means of symbols:
Before you start working,
read the
operating instructions of the machine.
Work concentrated and carefully. Keep
your work-place clean and avoid dangerous
situations.
In order to protect the user, take
precautions.
During work you should wear goggles, ear protectors, protective gloves,
and sturdy work clothes!
Use ear protection
Wear safety goggles
Use protective gloves
Wear protective boots
Wear a dust mask
Warning notices:
Warning of dangerous voltage
Warning of hot surface
Danger of being crushed
Danger of being ripped or cut

19
Technical Data
Diamond Core Drill ETN 2001 P
Nominal voltage 230 V AC 110 V AC
Power drain 1.700 W 1500 W
Rated current 8,3 A
Order No. 0342F 0342G
Frequency: 50-60 Hz
Bit holder: M18a
Protection class: II
Degree of protection: IP 20
Weight: approx. 6.8 kg
Interference suppression acc.to: EN 55014 and EN 61000
Gear No-load speed Rated speed Max. drilling diameter
0 – 800 min
-
1
0 - 800 min
-
1
132 mm
0 – 2300 min
-
1
0 - 1570 min
-
1
70 mm
Available add-ons:
Item Order No.
Sharpening stone 200x100x50mm 35910
BST 152/60 diamond drill rig 09622
Reducing ring Ø 60/53 35820
Fastening set concrete/stone 35720
Centering device with water collection 35849
Dust extraction 35230
Combination adapter M18i-R½"i+1¼"a 35113
Diamond drill bits dia. 18 - 152 mm
Copper rings for easier drill bit removal 35450
Centring rods
Quick bracing unit (column) 35730
10 litres Water Tank (for water supply) 35810
Wet/dry vacuum cleaner DSS 25 A 09915
Vacuum Plate 35851
Vacuum Pump 09201
Vacuum Hose, 3m 35855
Water Collection Ring WR 152/1 3587K
