EIBENSTOCK 18EHB 16/1.4 S R/L User manual

D
GB
Originalbetriebsanleitung……...…...3 - 10
Original Instructions……….............11 -18
EHB 16 / 1.4 S R/L

2

3
DEUTSCH

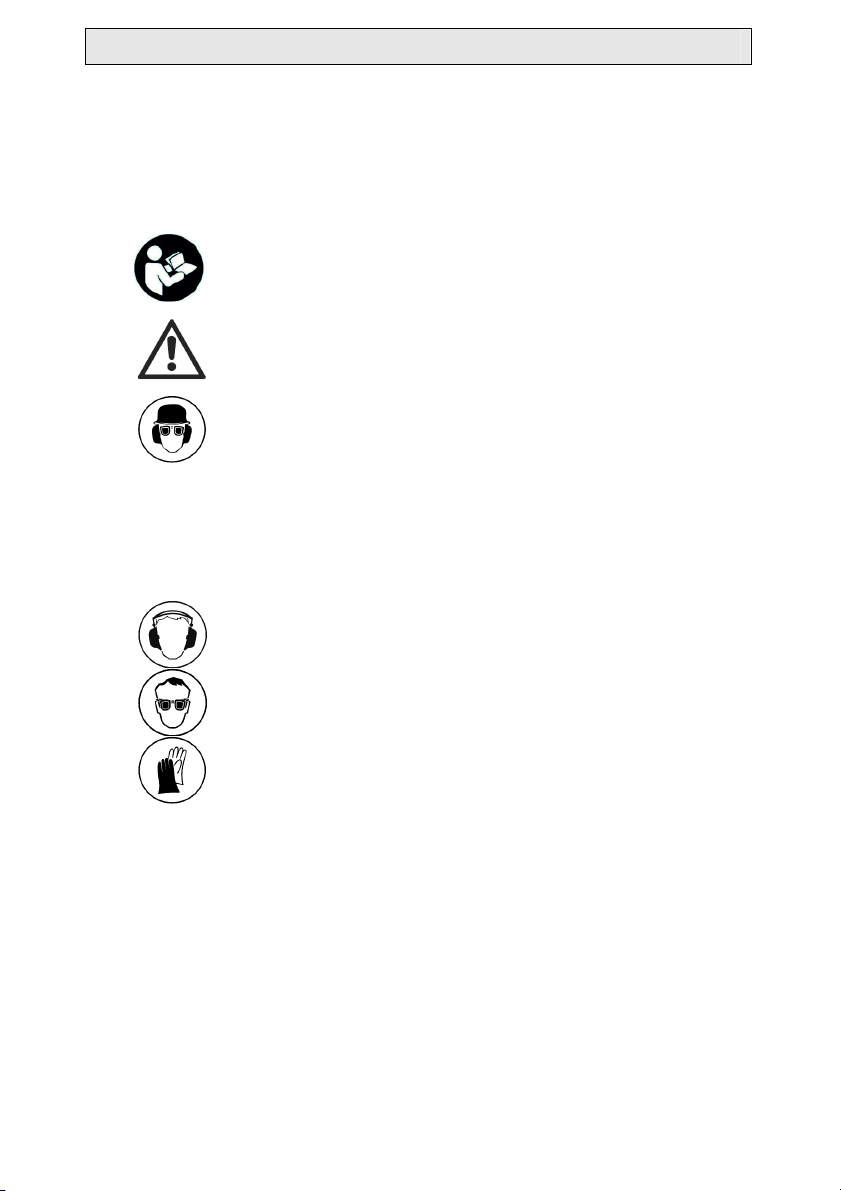

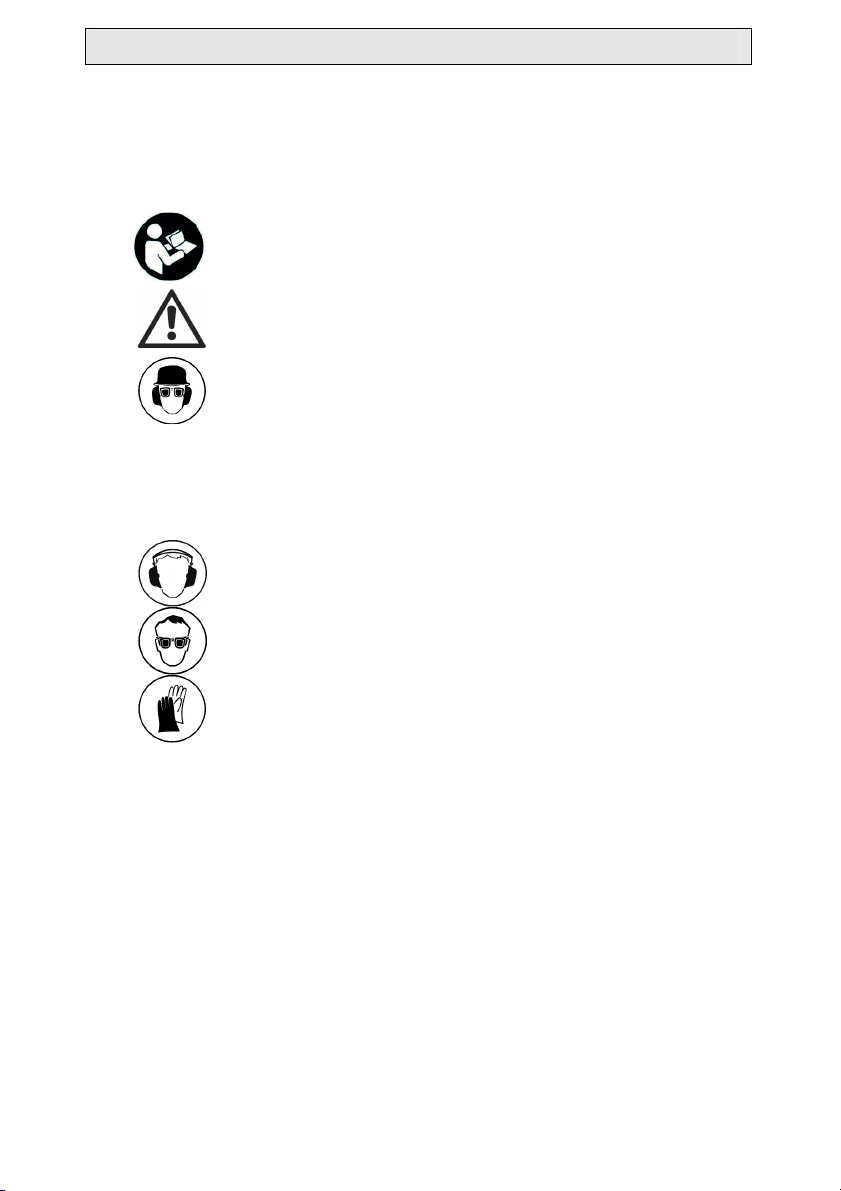

Wichtige Sicherheitshinweise
Wichtige Anweisungen und Warnhinweise sind mittels Symbolen auf der
Maschine dargestellt:
Vor Inbetriebnahme der Maschine
Bedienungsanleitung lesen.
Arbeiten Sie konzentriert und lassen Sie Sorgfalt
walten.
Halten Sie Ihren Arbeitsplatz sauber und
vermeiden Sie Gefahrensituationen.
Vorkehrungen zum Schutz des Bedieners treffen.
Beim Arbeiten sollten Sie Gehörschutz, Schutzbrille, Schutzhandschuhe
sowie feste Arbeitskleidung tragen!
Gehörschutz benutzen
Augenschutz benutzen
Schutzhandschuhe benutzen

4
Technische Daten
Handbohrmaschine EHB 16/1.4 S/RL
Nennspannung: 230 V ~
Leistungsaufnahme: 1150 W
Bestellnummer: 0121E
Frequenz:
Nenndrehzahl:
Werkzeugaufnahme:
50 – 60 Hz
0 - 450 min
-1
B 18
20 mm / Stahl
28 mm / Aluminium
65 mm / Holz
II
IP 20
ca. 3,2 kg
EN 55014 und EN 61000
Max. B
ohrdurchmesser:
Schutzklasse:
Schutzgrad:
Gewicht:
Funkentstörung nach:
Technische Änderungen vorbehalten!
lieferbares Sonderzubehör:
Artikel
Bestell Nr.
Kunststoffkoffer 37332
Zahnkranzbohrfutter B18 33342
Lieferumfang
Handbohrmaschine mit Zahnkranzbohrfutter, Zusatzhandgriff, Bohrfutter-
schlüssel und Bedienungsanleitung im Maschinenkarton.
Bestimmungsgemäßer Gebrauch
Die Handbohrmaschine dient in Verbindung mit den auf das zu
bearbeitende Material abgestimmten Bohrern zum Bohren von Stahl,
Aluminium, Holz, Kunststoff u.ä.
Sicherheitshinweise
Gefahrloses Arbeiten mit dem Gerät ist nur möglich,
wenn Sie die Bedienungsanleitung vollständig lesen und
die darin enthaltenen Anweisungen strikt befolgen.
Zusätzlich müssen die allgemeinen Sicherheitshinweise
im beigelegten Heft befolgt werden. Lassen Sie sich vor
dem ersten Gebrauch praktisch einweisen.

5
Wird bei der Arbeit die Anschlussleitung beschädigt oder
durchtrennt, diese nicht berühren, sondern sofort den
Netzstecker ziehen. Gerät niemals mit beschädigter
Anschlussleitung betreiben.
Überprüfen Sie vor dem Bohren in Decken und Wänden die
Bohrstelle auf verdeckt liegende Strom-, Gas- und
Wasserleitungen oder andere Medien.
Überprüfen Sie den Arbeitsbereich, z.B. mit einem
Metallortungsgerät.
Das Gerät darf nicht feucht sein und nicht in feuchter
Umgebung betrieben werden.
Arbeiten Sie nicht in explosionsgefährdeter Umgebung.
Arbeiten Sie nicht auf Leitern.
Asbesthaltige Materialien dürfen nicht bearbeitet werden.
Tragen Sie das Gerät niemals am Kabel und überprüfen Sie vor jeder
Benutzung Gerät, Kabel und Stecker. Lassen Sie Schäden nur von
einem Fachmann beseitigen. Stecker nur bei ausgeschalteter
Maschine in die Steckdose stecken.
Manipulationen am Gerät sind nicht erlaubt.
Betreiben Sie das Gerät im Freien nur über einen Fehlerstrom-
Schutzschalter mit max. 30 mA.
Ziehen Sie den Netzstecker, und überprüfen Sie, dass der Schalter
ausgeschaltet ist, wenn die Maschine unbeaufsichtigt bleibt, z.B. bei
Auf- und Abbauarbeiten, bei Spannungsausfall, beim Einsetzen bzw.
bei der Montage eines Zubehörteiles.
Schalten Sie die Maschine ab, wenn Sie aus irgendeinem Grund
stehen bleibt. Sie vermeiden damit das plötzliche Anlaufen im
unbeaufsichtigten Zustand.
Benutzen Sie das Gerät nicht, wenn ein Teil des Gehäuses defekt ist,
bzw. bei Beschädigungen an Schalter, Zuleitung oder Stecker.
Führen Sie beim Arbeiten das Netz- und das Verlängerungskabel
immer nach hinten vom Gerät weg.
Elektrowerkzeuge müssen in regelmäßigen Abständen einer Prüfung
durch den Fachmann unterzogen werden.
Nicht in rotierende Teile fassen.
Das Gerät darf nur zweihandgeführt oder am Bohrständer eingesetzt
werden.
Halten Sie die Handgriffe trocken, sauber und frei von Öl und Fett.
Personen unter 16 Jahren dürfen das Gerät nicht benutzen.

6
Tragen Sie beim Arbeiten mit dieser Maschine eine Schutzbrille,
Gehörschutz und Schutzhandschuhe.
Während des Handbetriebes Gerät immer mit beiden Händen
halten und einen sicheren Stand einnehmen. Beachten Sie das
Reaktionsmoment der Maschine.
Arbeiten Sie stets konzentriert. Gehen Sie überlegt vor und
verwenden Sie das Gerät nicht, wenn Sie unkonzentriert sind.
Weitere Sicherheitshinweise entnehmen sie bitte der Anlage!
Prüfen Sie vor Inbetriebnahme die Übereinstimmung der Netzspannung
und -frequenz mit den auf dem Typenschild angegebenen Daten.
Spannungsabweichungen von + 6 % und – 10 % sind zulässig.
Die Maschine ist in Schutzklasse II ausgeführt.
Verwenden Sie nur Verlängerungskabel mit ausreichendem Querschnitt.
Ein zu schwacher Querschnitt kann zu übermäßigem Leistungsverlust und
zur Überhitzung von Maschine und Kabel führen.
Zusatzhandgriff
Verwenden Sie die Maschine nur mit montiertem Zusatzhandgriff.
Dieser wird von vorn auf den Getriebehals aufgesteckt, in die gewünschte
Position gebracht und durch Drehen des Handgriffes fest angezogen.
Geräteschutz
Falsche Handhabungen können zu Verletzungen des Bedieners und
Schäden am Gerät führen.
Deswegen die nachfolgenden Hinweise stets beachten:
Die Maschine nicht soweit belasten, dass sie zum Stillstand kommt.
Nur Original EIBENSTOCK -Zubehör verwenden.
Elektrischer Anschluss

7
Ein-/ Ausschalten
Momentschaltung
Einschalten: Ein-Aus-Schalter drücken.
Ausschalten: Ein-Aus-Schalter loslassen.
Dauerschaltung
Einschalten: Ein-Aus-Schalter drücken und in gedrücktem Zustand mit
Feststellknopf arretieren.
Ausschalten: Ein-Aus-Schalter erneut drücken und wieder loslassen.
Die EHB 16/1.4 S R/L ist mit einem Elektronikschalter ausgerüstet welcher
das langsame Anbohren erlaubt. Je nach Tastendruck kann damit die
Drehzahl reguliert werden. Ein Dauerbetrieb mit verminderter Drehzahl
führt zur Überlastung, da dem Motor dann weniger Kühlluft zur Verfügung
steht und dieser dadurch deutlich schneller überhitzt.
Die Maschine besitzt zusätzlich einen Drehrichtungsumschalter im
Schaltergriff. Dieser darf nur bei Stillstand der Maschine betätigt werden!
Pflege und Wartung
Vor Beginn der Wartungs- oder Reparaturarbeiten
unbedingt Netzstecker ziehen!
Reparaturen dürfen nur von qualifiziertem, auf Grund seiner Ausbildung
und Erfahrung geeignetem Personal durchgeführt werden.
Das Gerät ist nach jeder Reparatur von einer Elektrofachkraft zu
überprüfen.
Das Elektrowerkzeug ist so konstruiert, dass ein Minimum an Pflege und
Wartung erforderlich ist. Folgende Punkte sind jedoch stets zu beachten:
Das Elektrowerkzeug und die Lüftungsschlitze sind stets sauber zu
halten.
Bei der Arbeit ist darauf zu achten, dass keine Fremdkörper in das
Innere des Elektrowerkzeuges gelangen.
Bei einem Ausfall des Gerätes ist eine Reparatur nur durch eine
autorisierte Werkstatt ausführen zu lassen.
!
Achtung!
Bei jedem maschinell bedingten Stillstand oder einer
Stromunterbrechung ist der Feststellknopf sofort durch
Drücken des Ein-Aus-Schalters zu lösen, um ein
unbeabsichtigtes Wideranlaufen der Maschine zu
verhindern (Verletzungsgefahr).

8
Umweltschutz
Rohstoffrückgewinnung statt Müllentsorgung
Zur Vermeidung von Transportschäden muss das Gerät in einer stabilen
Verpackung ausgeliefert werden. Verpackung sowie Gerät und Zubehör
sind aus recycelfähigen Materialien hergestellt, wodurch eine
umweltgerechte, sortenreine Entsorgung über die angebotenen
Sammeleinrichtungen ermöglicht wird.
Nur für EU
-
Länder
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß Europäischer Richtlinie 2012/19/EU über Elektro-
und Elektronik Altgeräte und Umsetzung in nationales
Recht müssen verbrauchte Elektrowerkzeuge getrennt
gesammelt und einer umweltgerechten Wiederverwertung
zugeführt werden.
Geräusch / Vibration
Das Geräusch dieses Elektrowerkzeuges wird nach DIN 45 635, Teil 21,
gemessen. Der Schalldruckpegel am Arbeitsplatz kann 85 dB (A)
überschreiten; in diesem Fall sind Schallschutzmaßnahmen für den
Bediener erforderlich.
Gehörschutz tragen!
Die Hand-/Arm-Vibration ist typischerweise niedriger als 2,5 m/s².
Messwerte ermittelt entsprechend EN 60 745.
Schwingungsemissionswert a
h
0,8 m/s
2
Unsicherheit K 0,1 m/s
2
Der angegebene Schwingungspegel repräsentiert die hauptsächlichen
Anwendungen des Elektrowerkzeugs. Wenn allerdings das
Elektrowerkzeug für andere Anwendungen, mit abweichenden
Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der
Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über
den gesamten Arbeitszeitraum deutlich erhöhen.
Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die
Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder
zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die
Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich
reduzieren.

9
Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners
vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von
Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände,
Organisation der Arbeitsabläufe.
Staubschutz
Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten,
Mineralien und Metall können gesundheitsschädlich sein. Berühren oder
Einatmen der Stäube können allergische Reaktionen und/oder
Atemwegserkrankungen des Benutzers oder in der Nähe befindlicher
Personen hervorrufen.
Bestimmte Stäube wie Eichen- oder Buchenstaub gelten als
krebserzeugend, besonders in Verbindung mit Zusatzstoffen zur
Holzbehandlung (Chromat, Holzschutzmittel). Asbesthaltiges Material darf
nur von Fachleuten bearbeitet werden.
Benutzen Sie möglichst eine Staubabsaugung.
Sorgen Sie für gute Belüftung des Arbeitsplatzes.
Es wird empfohlen, eine Atemschutzmaske mit Filterklasse P2 zu
tragen.
Gewährleistung
Entsprechend unserer allgemeinen Lieferbedingungen gilt im
Geschäftsverkehr gegenüber Unternehmen eine Gewährleistungsfrist für
Sachmängel von 12 Monaten (Nachweis durch Rechnung oder
Lieferschein).
Schäden, die auf natürliche Abnutzung, Überlastung oder unsachgemäße
Behandlung zurückzuführen sind, bleiben davon ausgeschlossen.
Schäden, die durch Material- oder Herstellfehler entstanden sind, werden
unentgeltlich durch Reparatur oder Ersatzlieferung beseitigt.
Beanstandungen können nur anerkannt werden, wenn das Gerät unzerlegt
an den Lieferer oder eine Eibenstock-Vertragswerkstatt gesandt wird.

10
Konformitätserklärung
Wir erklären in alleiniger Verantwortung, dass das unter Technische Daten
beschriebene Produkt mit folgenden Normen oder normativen Dokumenten
übereinstimmt:
EN 60 745
gemäß der Bestimmungen 2011/65/EU, 2004/108/EG, 2006/42/EG
Technische Unterlagen (2006/42/EG) bei:
Elektrowerkzeuge GmbH Eibenstock
Auersbergstraße 10
D – 08309 Eibenstock
Lothar Lässig Frank Markert
General Manager Head of Engineering
10.04.2014

11
ENGLISH
Important Safety Instructions
Important instructions and warning notices are allegorized on the machine
by means of symbols:
Before you start working, read the operating
instructions of the machine.
Work concentrated and carefully. Keep your
workplace clean and avoid dangerous
situations.
In order to protect the user, take precautions.
During work you should wear ear protectors, goggles, protective gloves and
sturdy work clothes!
wear ear protectors
wear goggles
wear protective gloves

12
Technical Data
Hand-Held Drilling Machine EHB 16 / 1.4 S R/L
Rated voltage: 230 V ~ 110 V~
Power input: 1150 W 1150 W
Order number: 0121E 0121F
Frequency: 50 - 60 Hz
Rated speed: 0 – 450 rpm
Spindle connection: B 18
Max. basket diameter: 20 mm / steel
28 mm / aluminium
65 mm / wood
Protection class: II
Degree of protection: IP 20
Net weight: about 3.0 kg
Interference suppression: EN 55014 and EN 61000
Available special accessories:
Item
Order No.
Plastic Case 37332
Scroll chuck B18 33342
Supply
Hand-held drilling machine with scroll chuck, additional handle, drill chuck
key and operating instructions in a cardboard box.
Application for Indented Purpose
The hand-held drilling machine is designed for professional use. Together
with the appropriate drills it is used for drillings in steel, aluminium, wood,
plastics etc.

13
Safety Instructions
Do not use the tool in an environment with danger of explosion.
Do not use the tool standing on a ladder.
Do not drill into asbestos-containing materials.
Do not carry the tool at its cable, and always check the tool, cable and
plug before use. Have damages only repaired by specialists. Only
insert the plug into the socket when the tool switch is off.
Modifications of the tool are prohibited.
When the machine runs outside, always use a protection switch
(30 mA max.) against fault current.
Plug and switch the machine off if it is not under supervision, e. g. in
case of putting up and stripping down the machine, in case of setting
up and striking, voltage drop or when fixing or mounting an accessory.
Switch the machine off if it stops for whatever reason. This way, you
avoid that it starts suddenly and not under supervision.
Do not use the machine if one part of the housing is damaged or in
case of damages on the switch, cable or plug.
While working always lead the line cord and extension cord to the back
away from the machine.
Electric tools have to be inspected visually by a specialist in regular
intervals.
Do not touch rotating parts.
The tool may be used only in two-hand operation or with the drill rig.
Keep the handles dry, clean and free of oil and grease.
Persons under 16 years of age are not allowed to use the machine.
During use, the user must wear goggles, ear protectors and protective
gloves.
Safe work with the machine is only possible if you read
this operating instruction completely and follow the
instructions contained strictly.
Additionally, the general safety instructions of the leaflet
supplied with the tool must be observed. Prior to the
first use, the user should absolve a practical training.
If the connection cable gets damaged or cut during the use,
do not touch it, but instantly pull the plug out of the socket.
Never use the tool with a damaged connection cable.
Prior to drilling in walls and ceilings, check them for hidden
cables, gas and water pipes and other media.
Check the working area, e.g. using a metal detector.
The tool must neither be wet nor used in humid environment.

14
During use, hold the machine with both hands and maintain a
safe standing position. Always consider the reaction moment of
the tool.
Always work with concentration. Always work in a carefully
considered way and do not use the tool if you are lacking
consideration.
For further safety instructions, please refer to the enclosure!
Before starting the machine, please check the correspondence between
voltage and frequency against the data mentioned on the identification
plate. Voltage differences of + 6 % and – 10 % are allowed.
The hand-held drilling machine is made in protection class II.
Only use extension cables with a sufficient cross section. A cross section
which is too small could cause a considerable drop in performance and an
overheating of machine and cable.
Additional Handle
The hand-held drilling machine may be used only together with its
additional handle which comes with the tool.
Place it on the gearing collar from the front, bring into the requested
position and fix it tightly by counterclockwise rotation of the handle.
Tool Protection
Wrong handling can cause damages on the tool and injuries of the user.
Therefore, the following instructions should be observed:
Do not allow blocking of the tool.
Only use original accessories made by EIBENSTOCK.
Switching on and off
Short-Time Operation
Switching-on: press the on/off switch
Switching-off: release the on/off switch
Electrical Connection

15
Permanent Operation
Switching-on: press the on/off switch and, keeping it pressed, engage the
lock-on button
Switching-off: press the on/off switch and release it again
!
Attention!
Only press the lock-on button when using a stand. In case
of every stop of the machine, the lock-on button has to be
released immediately by pressing the on/off switch.
Consequently, you can avoid an unintentional restart of the
machine (physical hazard).
The hand-held drilling machines EHB 16/1.4 S R/L is equipped with an
electronic switch allowing the slow start of drilling.
With this switch the speed can be regulated according to the pressure on
the button.
A permanent use with reduced speed can cause an overload because the
motor then gets less cooling air and therefore the machine will be
overheated much faster.
Additional the machine has a change-over switch in the switch handle for
reverse action.
Use the change-over switch only when the spindle is stopped!
Care and Maintenance
Before starting with the maintenance- und repair works
you have to disconnect the plug from the mains.
Repairs have to be carried out only by qualified and due to education and
experience suited personnel.
After every repair the machine has to be inspected by an electric specialist.
Due to its design, the machine needs a minimum of care and maintenance.
The following works have to be carried out regularly:
The electric tool as well as the ventilation slots always has to be
clean.
During work, please pay attention that no foreign elements get into
the interior of the machine.
In case of failure, a repair has to be carried out by an authorized
service workshop.

16
Environmental Protection
Raw material recycling instead of waste disposal
In order to avoid damages on transportation, the power tool has to be
delivered in sturdy packing. The packing as well as the tool and its
accessories are made of recyclable materials and can be disposed
accordingly.
The tool’s plastic components are marked according to their material,
which makes it possible to remove environmental friendly and
differentiated because of available collection facilities.
Only for EU countries
Do not dispose of electric tools together with household
waste material!
In observance of European Directive 2012/19/EU on waste
electrical and electronic equipment and its implementation in
accordance with national law, electric tools that have
reached the end of their life must be collected separately
and returned to an environmentally compatible recycling
facility.
Noise Emission / Vibration
The indication of noise emission is measured according to DIN 45 635, part
21. The level of acoustic pressure on the work place could exceed 85 dB
(A); in this case protection measures must be taken.
Wear ear protectors!
The typical hand-arm vibration is below 2.5 m/s².
Measured values determined according to EN 60 745.
Vibration emission value a
h
0,8 m/s
2
Uncertainty K 0,1 m/s
2
The declared vibration emission level represents the main applications of
the tool. However if the tool is used for different applications, with different
accessories or poorly maintained, the vibration emission may differ. This
may significantly increase the exposure level over the total working period.
An estimation of the level of exposure to vibration should also take into
account the times when the tool is switched off or when it is running but not
actually doing the job. This may significantly reduce the exposure level over
the total working period.

17
Identify additional safety measures to protect the operator from the effects
of vibration such as: maintain the tool and the accessories, keep the hands
warm, organisation of work patterns.
Dust protection
Dust from material such as paint containing lead, some wood species,
minerals and metal may be harmful. Contact with or inhalation of the dust
may cause allergic reactions and/or respiratory diseases to the operator or
bystanders. Certain kinds of dust are classified as carcinogenic such as
oak and beech dust especially in conjunction with additives for wood
conditioning (chromate, wood preservative). Material containing asbestos
must only be treated by specialists.
Where the use of a dust extraction device is possible it shall be used.
The work place must be well ventilated.
The use of a dust mask of filter class P2 is recommended.
Warranty
According to our general terms of delivery for business dealings, suppliers
have to provide to companies a warranty period of 12 months for
redhibitory defects (to be documented by invoice or delivery note).
Damages due to natural wear, overstressing or improper handling are
excluded from this warranty. Damages due to material defects or
production faults shall be eliminated free of charge by either repair or
replacement. Complaints will be accepted only if the tool is returned in non-
dismantled condition to the manufacturer or an authorized Eibenstock
service centre.

18
Declaration of Conformity
We declare under our sole responsibility that the product described under
“Technical Data” is in conformity with the following standards or
standardization documents:
EN 60 745
according to the provisions of the directives 2011/65/EU, 2004/108/EG,
2006/42/EG
Technical file (2006/42/EC) at:
Elektrowerkzeuge GmbH Eibenstock
Auersbergstraße 10
D – 08309 Eibenstock
Lothar Lässig Frank Markert
General Manager Head of Engineering
10.04.2014

19
Notizen / Notes

20
Ihr Fachhändler
Your distributor
Elektrowerkzeuge GmbH Eibenstock
Auersbergstraße 10
D – 08309 Eibenstock
www.eibenstock.com
12/2013 95010B11
