EIBENSTOCK EHD 2000 S User manual

FI
TR
Originalbetriebsanleitung…………....…. 3 - 12
Original Instructions…......................... 13 - 21
Istruzioni originali……………….……... 22 - 32
Käyttöohjeet.….................................... 33 - 42
Kullanıcı Kılavuzu…............................ 43 - 51
EHD 2000 S
I
GB
D

1

2
DEUTSCH
Wichtige Sicherheitshinweise:
Warnzeichen
Warnung vor allgemeiner Gefahr
Warnung vor gefährlicher elektrischer Spannung
Warnung vor heißer Oberfläche
Maschine, Bohrkrone und Bohrständer sind schwer
–Vorsicht Quetschgefahr
Zu Ihrem Schutz sollten Sie folgende Schutzmaßnahmen treffen
Gehörschutz benutzen
Augenschutz benutzen
Schutzhelm benutzen
Schutzhandschuhe benutzen
Schutzschuhe benutzen
Staubmaske tragen

3
Technische Daten
Diamant-Kernbohrmaschine EHD 2000 S
Nennspannung:
230 V ~
Leistungsaufnahme:
1700 W
Nennstrom:
8,3 A
Bestellnummer
0332L000
Frequenz: 50-60 Hz
max. Bohrdurchmesser: 132 mm
Werkzeugaufnahme: M 18 Außengewinde
Spannhalsdurchmesser: 53 mm
Schutzklasse: II
Schutzgrad: IP 20
Gewicht: ca. 6,8 kg
Funkentstörung nach: EN 55014 und EN 61000
Technische Änderungen vorbehalten!
Gang
Lastdrehzahl
Leerlaufdrehzahl
Max. Bohrdurchmesser
I
0 - 1000 min-1
0 - 1500 min-1
132 mm
II
0 - 2000 min-1
0 - 1300 min-1
82 mm
Lieferbares Sonderzubehör:
Artikel
Bestell Nr.
Staubabsaugung M 18 –1 ¼“
35230000
Diamanttrockenbohrkronen 1 ¼“ Ø 52 - 132 mm
Zentrierstangen
Kupferringe zum leichten Lösen der Bohrkrone
35450000
Staubabsaugung HB
35242000
Dosensenker M 16 68 und 82mm
Zentrierbohrer
35614000
Aufnahmeschaft M 18i –M 16a
35510000
Dosensenker M 16 68 und 82mm
Nass-/Trockensauger DSS 35 M iP
09919000
Lieferumfang
Diamantkernbohrgerät, Bedienungsanleitung, Transportkoffer

4
Bestimmungsgemäßer Gebrauch
Die Diamant-Kernbohrmaschine EHD 2000 S ist nur für den professionellen
Einsatz bestimmt und darf nur von unterwiesenen Personen bedient
werden. Die EHD 2000 S ist in Verbindung mit einer Staubabsaugung und
den dafür geeigneten Bohrkronen zum Bohren in Ziegel, Kalksandstein,
Porenbeton u.ä. (Beton und Stein ausgenommen) bestimmt. Sie kann
sowohl in einem dafür geeigneten Diamantbohrständer als auch frei Hand
betrieben werden.

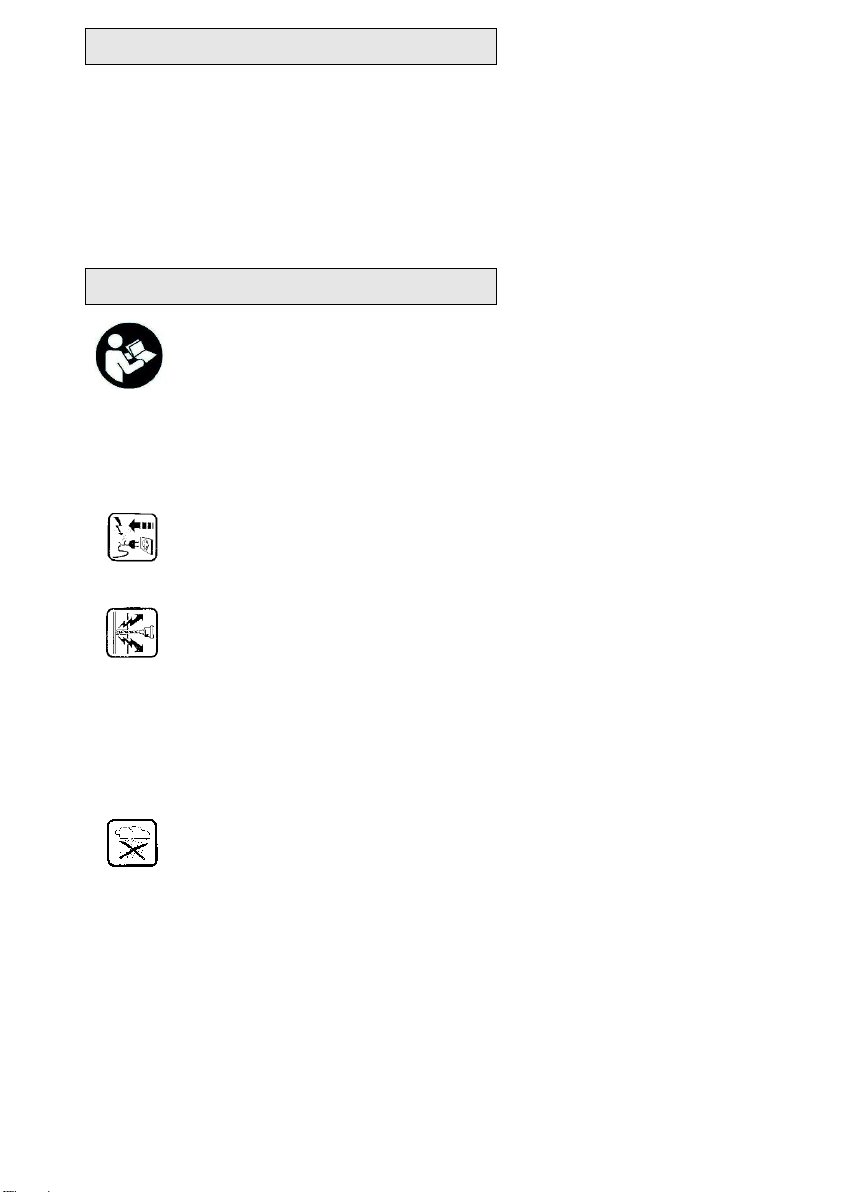

Sicherheitshinweise
Gefahrloses Arbeiten mit dem Gerät ist nur möglich,
wenn Sie die Bedienungsanleitung vollständig lesen und
die darin enthaltenen Anweisungen strikt befolgen.
Zusätzlich müssen die allgemeinen Sicherheitshinweise
im beigelegten Heft befolgt werden. Lassen Sie sich vor
dem ersten Gebrauch praktisch einweisen. Bewahren Sie
alle Sicherheitshinweise und Anweisungen für die
Zukunft auf.
Wird bei der Arbeit die Anschlussleitung beschädigt oder
durchtrennt, diese nicht berühren, sondern sofort den
Netzstecker ziehen. Gerät niemals mit beschädigter
Anschlussleitung betreiben.
Überprüfen Sie vor dem Bohren in Decken und Wänden die
Bohrstelle auf verdeckt liegende Strom-, Gas- und
Wasserleitungen oder andere Medien.
Überprüfen Sie den Arbeitsbereich, z.B. mit einem
Metallortungsgerät.
Konsultieren Sie den verantwortlichen Statiker vor Beginn
Ihrer Arbeit zur Festlegung der genauen Position der Bohrung.
Sichern Sie bei Durchbohrungen durch Decken den Bereich
von unten ab, da der Bohrkern nach unten herausfallen kann.
Das Gerät darf nicht feucht sein und nicht in feuchter
Umgebung betrieben werden.
▪Arbeiten Sie nicht in explosionsgefährdeter Umgebung.
▪Arbeiten Sie nicht auf Leitern.
▪Asbesthaltige Materialien dürfen nicht bearbeitet werden.
▪Tragen Sie das Gerät niemals am Kabel und überprüfen Sie vor jeder
Benutzung Gerät, Kabel und Stecker.
▪Lassen Sie Schäden nur von einem Fachmann beseitigen. Stecker nur
bei ausgeschalteter Maschine in die Steckdose stecken.
▪Manipulationen am Gerät sind nicht erlaubt.

5
▪Ziehen Sie den Netzstecker, und überprüfen Sie, dass der Schalter
ausgeschaltet ist, wenn die Kernbohrmaschine unbeaufsichtigt bleibt,
z.B. bei Auf- und Abbauarbeiten, bei Spannungsausfall, beim Einsetzen
bzw. bei der Montage eines Zubehörteiles.
▪Schalten Sie die Maschine ab, wenn Sie aus irgendeinem Grund
stehen bleibt. Sie vermeiden damit das plötzliche Anlaufen im
unbeaufsichtigten Zustand.
▪Benutzen Sie das Gerät nicht, wenn ein Teil des Gehäuses defekt ist,
bzw. bei Beschädigungen an Schalter, Zuleitung oder Stecker.
▪Führen Sie beim Arbeiten das Netz-, das Verlängerungskabel und den
Absaugschlauch immer nach hinten vom Gerät weg.
▪Elektrowerkzeuge müssen in regelmäßigen Abständen einer
Sichtprüfung durch den Fachmann unterzogen werden.
▪Schalten Sie nach einer Unterbrechung Ihrer Arbeit die
Kernbohrmaschine nur dann ein, nachdem Sie sich davon überzeugt
haben, dass sich die Bohrkrone frei drehen lässt.
▪Das Gerät darf nur zweihandgeführt oder am Bohrständer eingesetzt
werden.
▪Halten Sie die Handgriffe trocken, sauber und frei von Öl und Fett.
▪Nicht in rotierende Teile fassen.
▪Personen unter 16 Jahren dürfen das Gerät nicht benutzen.
▪Der Benutzer und die sich in der Nähe aufhaltenden Personen müssen
während der Benutzung des Gerätes eine geeignete Schutzbrille,
Schutzhelm, Gehörschutz, Staubschutzmaske, Schutzhandschuhe und
Sicherheitsschuhe benutzen.
▪Während des Handbetriebes Gerät immer mit beiden Händen
halten und einen sicheren Stand einnehmen. Beachten Sie das
Reaktionsdrehmoment der Maschine im Blockierfall.
▪Arbeiten Sie stets konzentriert. Gehen Sie überlegt vor und
verwenden Sie das Gerät nicht, wenn Sie unkonzentriert sind.
▪Bei Trockenbohrungen im Handbetrieb zwischen 100 und 132 mm
ist mit besonderer Umsicht zu arbeiten!
Weitere Sicherheitshinweise entnehmen Sie bitte der Anlage!
Elektrischer Anschluss
Die EHD 2000 S ist in Schutzklasse II ausgeführt.
Prüfen Sie vor Inbetriebnahme die Übereinstimmung der Netzspannung
und -frequenz mit den auf dem Typenschild angegebenen Daten.
Spannungsabweichungen von +6 % und –10 % sind zulässig.

6
Die Maschine verfügt über eine Anlaufstrombegrenzung die verhindert,
dass flinke Sicherungsautomaten unbeabsichtigt auslösen.
Verwenden Sie nur Verlängerungskabel mit ausreichendem Querschnitt.
Ein zu schwacher Querschnitt kann zu übermäßigem Leistungsverlust und
zur Überhitzung von Maschine und Kabel führen
Empfohlene Mindestquerschnitte und maximale Kabellängen
Netzspannung
Querschnitt in mm²
1,5
2,5
110V
20 m
40 m
230V
50 m
80 m
Zusatzhandgriff
Im Handbetrieb ist die EHD 2000 S nur mit dem montierten Zusatzhandgriff
zu verwenden. Dieser wird auf den Spannhals aufgesteckt und durch
Drehen des Griffstückes befestigt.
Ein-/ Ausschalten
Momentschaltung
Einschalten: Ein-Aus-Schalter drücken
Ausschalten: Ein-Aus-Schalter loslassen
Dauerschaltung
Einschalten: Ein-Aus-Schalter drücken und in gedrücktem Zustand mit
Feststellknopf arretieren
Ausschalten: Ein-Aus-Schalter erneut drücken und wieder loslassen
!
Achtung!
Benutzen Sie den Feststellknopf nur im Ständerbetrieb. Die
Anwendung im Handbetrieb ist untersagt. Bei jedem
maschinell bedingten Stillstand oder einer Unterbrechung der
Stromversorgung ist der Feststellknopf sofort durch Drücken
des Ein-Aus-Schalters zu lösen, um ein unbeabsichtigtes
Wiederanlaufen der Maschine zu verhindern
(Verletzungsgefahr).
Die Maschine ist mit einem elektronischen Stellschalter mit Arretierung
ausgestattet. Je weiter der Schaltknopf gedrückt wird, desto höher wird die
Drehzahl. Dies erleichtert ein passgenaues Anbohren. Im Normalbetrieb ist
stets mit voller Drehzahl zu arbeiten.
Ein Dauerbetrieb mit verminderter Drehzahl führt zur Überlastung, da dem
Motor dann weniger Kühlluft zur Verfügung steht und dieser dadurch
deutlich schneller überhitzt.

7
Getriebeumschaltung
Die EHD 2000 S besitzt ein 2-Gang Getriebe. Passen Sie die Drehzahl dem
Bohrdurchmesser an. Drehen Sie den Getriebeschalter in den nächst höheren
oder nächst niedrigerem Gang. Lässt sich die Maschine nicht schalten, ist durch
leichtes Verdrehen der Arbeitsspindel der Schaltvorgang zu unterstützen.
Kurzes Ein- und Ausschalten kann die Gangwahl ebenso erleichtern.
!
Warnung!
▪Nie mit Gewalt und nur im Auslauf oder Stillstand der
Maschine umschalten!
▪Verwenden Sie zum Umschalten keine Werkzeuge wie z.B.
Zange oder Hammer!
Bohren mit Absaugung
Beim Arbeiten entstehender Staub ist gesundheitsschädlich. Bei
Trockenbohrungen ist deshalb eine Staubabsaugung zu verwenden bzw.
eine Staubmaske zu tragen. Passend zur EHD 2000 S ist eine
Stauabsaugung erhältlich, die den direkten Einsatz von Bohrkronen mit
1¼“ Gewindeanschluss ermöglichen. Der passende Nass-Trocken-Sauger
(Staubklasse M) ist als Zubehör erhältlich. Die Verwendung einer
Staubabsaugung ist ebenfalls Voraussetzung für eine optimale
Schnittleistung der Bohrkrone (Luftkühlung). Für die Auswahl der
geeigneten Bohrkronen für unterschiedliche Materialien beachten Sie bitte
die Angaben der Bohrkronenhersteller.
Setzen Sie die Zentrierspitze so ein, dass diese in der Arbeitsspindel
einrastet.
Schrauben Sie die entsprechende Trockenbohrkrone auf die Arbeitsspindel.
Betätigen Sie den Ein/Ausschalter und bohren Sie soweit, bis sich die
Segmente ca.5 mm in das zu bohrende Material eingearbeitet haben.
Entfernen Sie die Zentrierspitze. Setzen Sie die Bohrkrone in die
vorhandene Rille und beenden Sie die Bohrung.
Passen Sie den Vorschub dem Kronendurchmesser und der Leistung der
Maschine an.
Sollte das Bohrwerkzeug klemmen, versuchen sie nicht, dieses durch Ein-
und Ausschalten der Maschine zu lösen. Dies führt zum vorzeitigen
Verschleiß der Sicherheitsrutschkupplung. Schalten Sie die Maschine sofort
ab und lösen Sie die Bohrkrone durch Rechts- und Linksdrehen mit einem
passenden Maulschlüssel. Ziehen Sie dabei die Maschine vorsichtig aus
dem Bohrloch.

8
Bohrkronen
Die Staubabsaugung lässt sich direkt auf der Spindel montieren. Durch
Verwenden Sie nur auf das zu bohrende Material abgestimmte Bohrkronen.
Sie schonen die Kernbohrmaschine, wenn Sie nur rundlaufende und nicht
deformierte Bohrkronen verwenden. Achten Sie darauf, dass die
Diamantsegmente ausreichenden Freischnitt gegenüber dem
Bohrkronenkörper aufweisen.
Vorsicht!

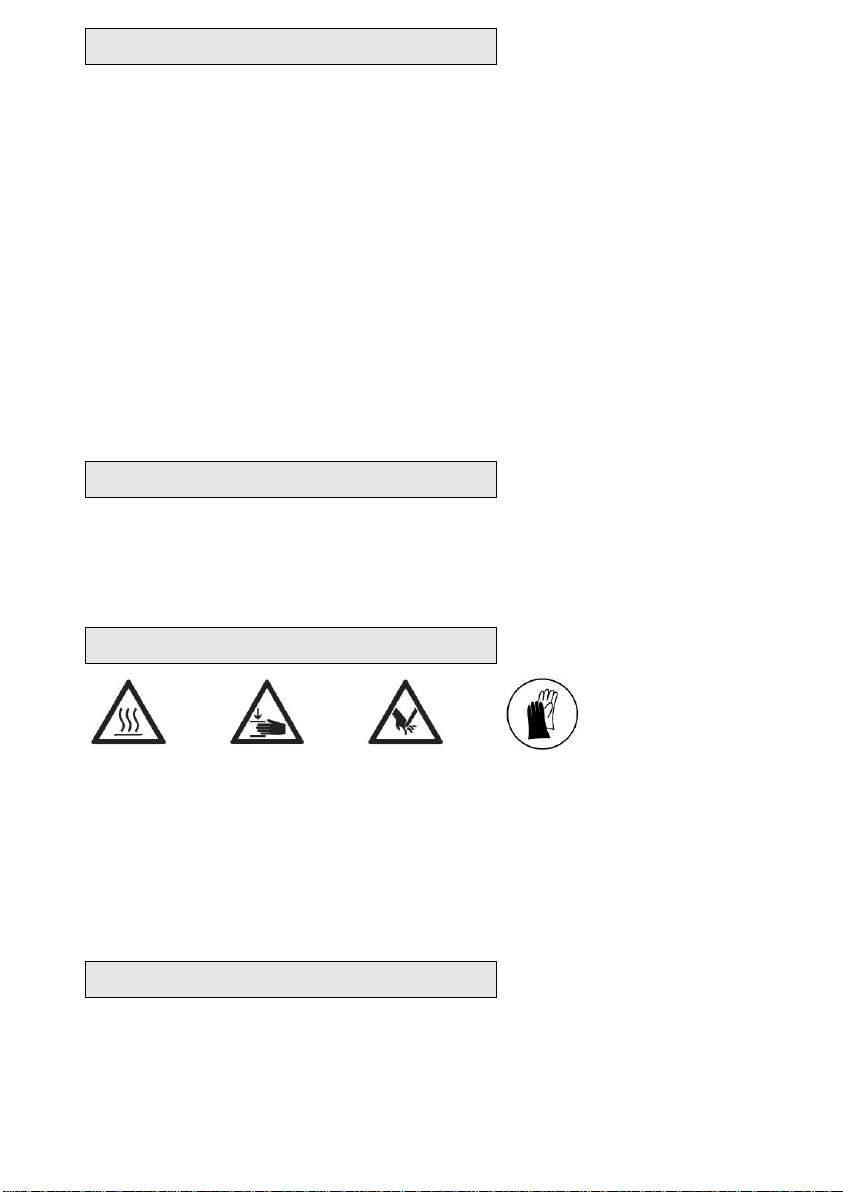

Das Werkzeug kann durch den Einsatz oder durch Schärfen heiß
werden. Sie können sich die Hände verbrennen oder sich an den
Segmenten schneiden bzw. reißen. Benutzen Sie für den
Werkzeugwechsel deshalb immer Arbeitsschutzhandschuhe.
Die Bohrspindel hat Rechtsgewinde. Verwenden Sie als Gegenhalter immer
einen Maulschlüssel SW 24, der an der Bohrspindel angesetzt wird.
Lösen Sie die Bohrkrone niemals mit (Hammer-) Schlägen, da so die
Bohrkrone und die Kernbohrmaschine beschädigt werden.
Überlastungsschutz
Die EHD 2000 S ist zum Schutz von Bediener, Motor und Bohrkrone mit
einem mechanischen, elektronischen und thermischen Überlastungsschutz
ausgerüstet.
Mechanisch: Bei einem plötzlichen Verklemmen der Bohrkrone wird
mittels einer Rutschkupplung die Bohrspindel vom Motor
entkoppelt.
Elektronisch: Bei einer Überlastung erfolgt über die Elektronik eine
selbständige Abschaltung der Maschine. Nach Entlastung
und Aus- und Wiedereinschalten des Geräteschalters kann
normal weitergearbeitet werden.
Thermisch: Mit Hilfe eines Thermoelementes wird der Motor bei
anhaltender Überlastung vor Zerstörung geschützt. Die
Maschine schaltet in diesem Falle selbständig ab und kann
erst nach entsprechender Abkühlung (ca. 2 min) wieder in
Betrieb genommen werden. Die Abkühlzeit ist abhängig von
der Erwärmung der Motorwicklung und der
Umgebungstemperatur.
Bohrkronenwechsel

9
Sicherheitskupplung
Die Rutschkupplung soll Stöße und übermäßige Belastung abfangen.
Um ihre Funktionsfähigkeit zu erhalten sollte sie max. 2 s durchrutschen.
Sie kann bei übermäßigem Verschleiß von einer autorisierten
Fachwerkstatt ersetzt werden.
Pflege und Wartung
Vor Beginn der Wartungs- oder Reparaturarbeiten unbedingt
Netzstecker ziehen!
Reparaturen dürfen nur von qualifiziertem, auf Grund seiner Ausbildung
und Erfahrung geeignetem Personal durchgeführt werden.
Das Gerät ist nach jeder Reparatur von einer Elektrofachkraft zu
überprüfen.
Das Elektrowerkzeug ist so konstruiert, dass ein Minimum an Pflege und
Wartung erforderlich ist. Regelmäßig sind jedoch folgende Arbeiten
auszuführen bzw. Bauteile zu überprüfen:
▪Das Elektrowerkzeug ist sauber zu halten.
▪Es dürfen keine Fremdkörper in das Innere des Elektrowerkzeuges
gebracht werden.
▪Nach ca. 300 Betriebsstunden sind die Kohlebürsten durch einen
Fachmann zu kontrollieren. Bei einer Länge von weniger als 5 mm
muss ein Auswechseln gegen neue Originalbürsten erfolgen. Diese
sind ca. 20 Minuten lang durch das Betreiben der Maschine im Leerlauf
einlaufen zu lassen.
▪Ein Reinigen von Getriebe und Motor wird nach ca. 500
Betriebsstunden notwendig. Da zu diesem Zeitpunkt eine generelle
Überprüfung aller Bauteile erforderlich ist, ist die Maschine an eine
Vertragswerkstatt einzusenden.
Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres
Produkts sowie zu Ersatzteilen.
Das EIBENSTOCK-Anwendungsberatungs-Team hilft Ihnen gerne bei
Fragen zu unseren Produkten und deren Zubehör.

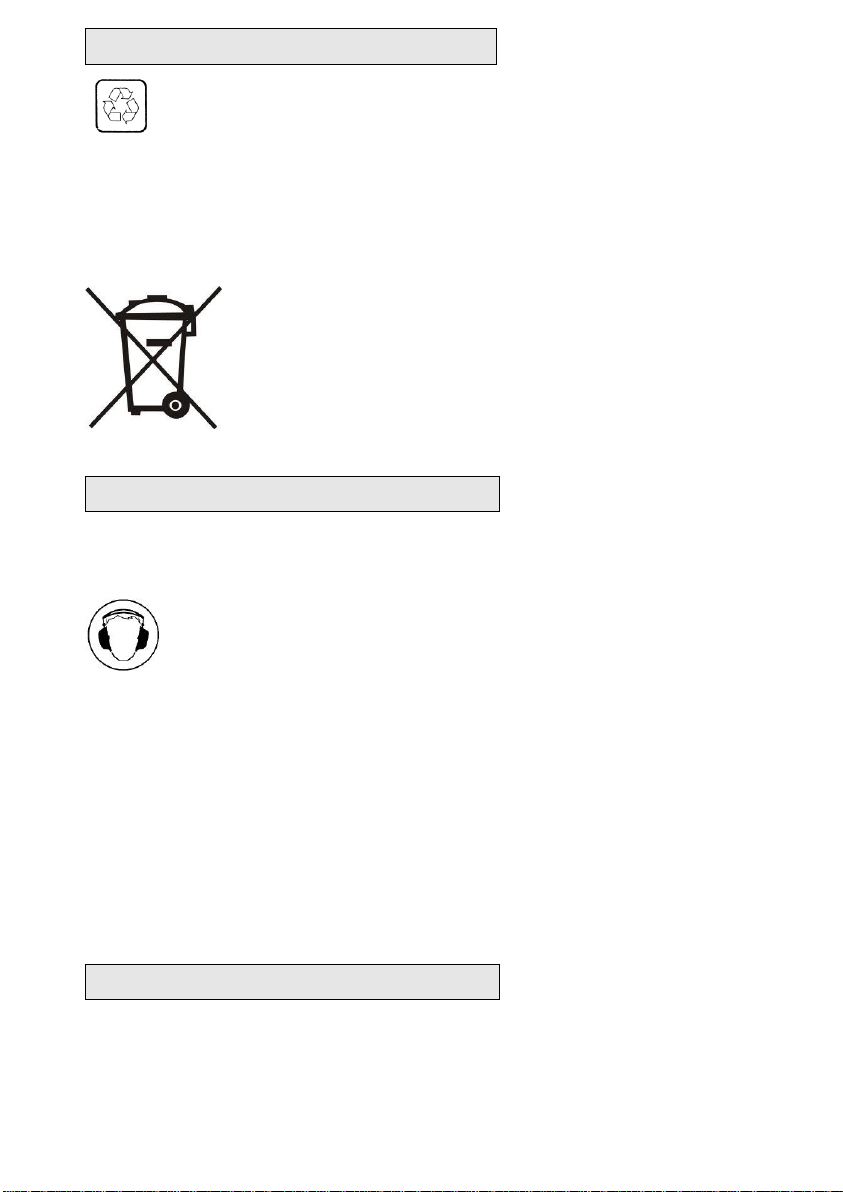

Umweltschutz
Rohstoffrückgewinnung statt Müllentsorgung
Zur Vermeidung von Transportschäden muss das Gerät in einer stabilen
Verpackung ausgeliefert werden. Verpackung sowie Gerät und Zubehör
sind aus recycelfähigen Materialien hergestellt.

10
Die Kunststoffteile des Gerätes sind materialspezifisch gekennzeichnet.
Dadurch wird eine umweltgerechte, sortenreine Entsorgung über die
angebotenen Sammeleinrichtungen ermöglicht.
3

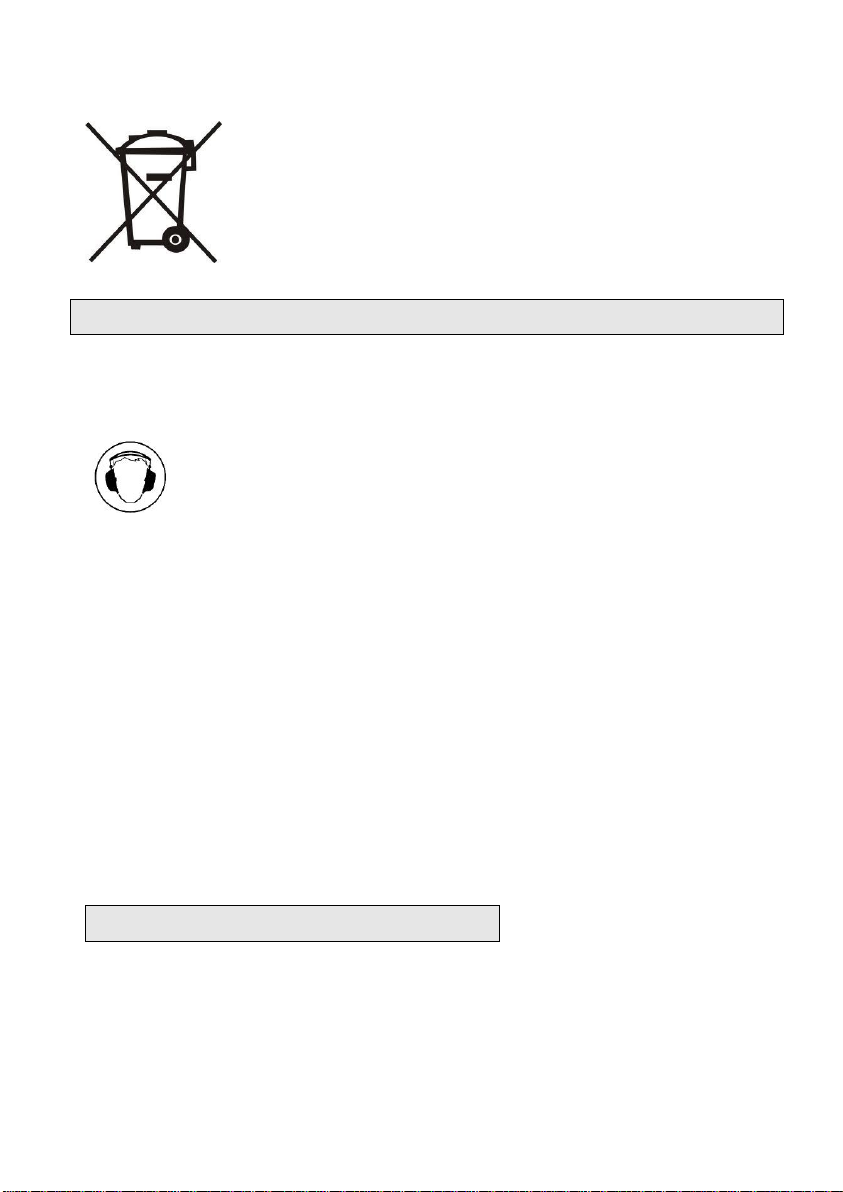

Nur für EU-Länder
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß Europäischer Richtlinie 2012/19/EG über Elektro-
und Elektronik-Altgeräte und Umsetzung in nationales Recht
müssen verbrauchte Elektrowerkzeuge getrennt gesammelt
und einer umweltgerechten Wiederverwertung zugeführt
werden.
Geräusch / Vibration
Das Geräusch dieses Elektrowerkzeuges wird nach DIN 45 635, Teil 21,
gemessen. Der Schalldruckpegel am Arbeitsplatz kann 85 dB (A)
überschreiten; in diesem Fall sind Schallschutzmaßnahmen für den
Bediener erforderlich.
Gehörschutz tragen!
Die Hand-/Arm-Vibration ist typischerweise niedriger als 2,5 m/s².
Messwerte ermittelt entsprechend EN 60 745.
Der angegebene Schwingungspegel repräsentiert die hauptsächlichen
Anwendungen des Elektrowerkzeugs. Wenn allerdings das
Elektrowerkzeug für andere Anwendungen, mit abweichenden
Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der
Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über
den gesamten Arbeitszeitraum deutlich erhöhen.
Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die
Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder
zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die
Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich
reduzieren.
Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners
vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von
Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände,
Organisation der Arbeitsabläufe.
Staubschutz
Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten,
Mineralien und Metall können gesundheitsschädlich sein. Berühren oder
Einatmen der Stäube können allergische Reaktionen und/oder
Atemwegserkrankungen des Benutzers oder in der Nähe befindlicher
Personen hervorrufen.

11
Bestimmte Stäube wie Eichen- oder Buchenstaub gelten als
krebserzeugend, besonders in Verbindung mit Zusatzstoffen zur
Holzbehandlung (Chromat, Holzschutzmittel). Asbesthaltiges Material darf
nur von Fachleuten bearbeitet werden.
▪Benutzen Sie möglichst eine Staubabsaugung.
▪Um einen hohen Grad der Staubabsaugung zu erreichen, verwenden
Sie einen Industriestaubsauger (Staubklasse M) für Holz und/oder
Mineralstaub gemeinsam mit diesem Elektrowerkzeug.
▪Sorgen Sie für gute Belüftung des Arbeitsplatzes.
▪Es wird empfohlen, eine Atemschutzmaske mit Filterklasse P2 zu
tragen.
Gewährleistung
Entsprechend unserer allgemeinen Lieferbedingungen gilt im
Geschäftsverkehr gegenüber Unternehmen eine Gewährleistungsfrist für
Sachmängel von 12 Monaten (Nachweis durch Rechnung oder
Lieferschein).
Schäden, die auf natürliche Abnutzung, Überlastung oder unsachgemäße
Behandlung zurückzuführen sind, bleiben davon ausgeschlossen.
Schäden, die durch Material- oder Herstellfehler entstanden sind, werden
unentgeltlich durch Reparatur oder Ersatzlieferung beseitigt.
Beanstandungen können nur anerkannt werden, wenn das Gerät unzerlegt
an den Lieferer oder eine Eibenstock-Vertragswerkstatt gesandt wird.
Konformitätserklärung
Wir erklären in alleiniger Verantwortung, dass das unter „Technische
Daten“ beschriebene Produkt mit folgenden Normen oder normativen
Dokumenten übereinstimmt: EN 60 745‚ EN 50581
gemäß der Bestimmungen 2011/65/EU, 2014/30/EU, 2006/42/EG.
Technische Unterlagen (2006/42/EG) bei:
Elektrowerkzeuge GmbH Eibenstock
Auersbergstraße 10
D –08309 Eibenstock
Lothar Lässig Frank Markert
General Manager Head of Engineering
20.07.2020
Änderungen vorbehalten.

12
ENGLISH
Important Instructions
Warning notices:
Warning of general danger
Warning of dangerous voltage
Warning of hot surface
Danger of being crushed
During work you should wear goggles, ear protectors, protective gloves,
and sturdy work clothes!
Use ear protection
Wear safety goggles
Wear a helmet
Use protective gloves
Wear protective boots
Wear a dust mask

13
Technical Data
Diamond Core Drill EHD 2000 S
Rated voltage:
230 V ~
110 V ~
Power input:
1700 W
1500 W
Rated current:
8,3 A
14,2 A
Order Number
0332L000
03428000
Frequency: 50-60 Hz
Max. drilling diameter: 132 mm
Bit holder: M 18
Collar diameter: 53 mm
Protection class: II
Degree of protection: IP 20
Weight: ca. 6,8 kg
Interference suppression acc.to: EN 55014 and EN 61000
Subject to technical changes!
Gear
Rated speed
No-load speed
Max. drilling diameter
I
0 - 1000 rpm
0 - 1500 rpm
132 mm
II
0 - 2000 rpm
0 - 3000 rpm
82 mm
Available add-ons:
Item
Order No.
Dust extraction M 18 –1 ¼“
35230000
Dry drill bits 1 ¼” Ø 52 –132 mm
Centering rods
Copper ring 1¼" for easy removal of the drill bit
35450000
Dust extraction HB
35242000
Drill bit for socket outlets Dry M 16 68 und 82mm
Centering drill
35614000
Adapter t M 18i –M 16a
35510000
Drill bit for socket outlets Dry M 16 68 und 82mm
Vacuum Cleaner DSS 35 M iP
09919000
Supply
Diamond core drill, manual, transport case

14
Application for Indented Purpose
The diamond core drill EHD 2000 S is indented only for professional use
and may be used only by instructed personnel.
With a Dust Extraction and an appropriate drill bit, the tool can be used for
cutting of bricks, sand-lime bricks and pore concrete (not for concrete,
stone).
Safety Instructions
Safe use of the tool is only possible if the user had
studied the instruction manual and safety instructions
completely and is strictly following the instructions
contained therein. Additionally, the general safety
instructions of the leaflet supplied with the tool must be
observed. Prior to the first use, the user should absolve a
practical training. Save all warnings and instructions for
future reference.
If the mains cable gets damaged or cut during the use, do not
touch it, but instantly pull the plug out of the socket. Never use
the tool with damaged mains cable.
Prior to drilling in walls and ceilings, check them for hidden
cables, gas and water pipes and other media.
Check the working area, e.g. using a metal detector.
Prior to the start of your work, consult a statics specialist to
determine the exact drilling position.
If drilling through ceilings, secure the place below, because
the drill core may fall downward.
The tool must neither be wet nor used in humid environment.
▪Do not use the tool in an environment with danger of explosion.
▪Do not use the tool standing on a ladder.
▪Do not drill into asbestos-containing materials.
▪Do not carry the tool at its cable, and always check the tool, cable and
plug before use. Have damages only repaired by specialists. Insert the
plug into the socket only when the tool switch is off.
▪Modifications of the tool are prohibited.
▪Unplug the tool and make sure that the switch is off if the tool is not
under supervision, e.g. during preparation and take-down works, at
power failures, for insertion or mounting accessories.
▪Unplug the tool if is stops for any reason. So you avoid sudden starts in
unattended condition.
▪Do not use the tool it its shell, switch, cable or plug are damaged.

15
▪Always lead the mains and extension cables as well as the dedusting
hose from the tool to the back.
▪Electrical tools have to be inspected visually by a specialist in regular
intervals.
▪The tool may be used only in two-hand operation or with the drill rig.
▪Keep the handles dry, clean, and free of oil and grease.
▪Do not touch rotating parts.
▪Persons under 16 years are not allowed to use the tool.
▪During use, the user and other persons standing nearby have to wear
suitable goggles, helmets, ear protectors, dust mask, protective cloves
and boots.
▪During manual operation, always hold the tool with both hands
and be fall-safe. Consider the tool’s reaction torque in case of
blocking.
▪Always work with concentration. Always work in a carefully
considered way and do not use the tool if you are lacking
consideration.
▪During manual operation, work with a special circumspection
when dry drilling with dimensions between 100 and 132 mm!
For further safety instructions, see the enclosure.
The EHD 2000 S is designed according to protective class II.
Prior to putting the tool into operation, check the mains voltage for
conformity with the requirements of the tool’s nameplate.
Voltage variations between + 6 % and –10 % are permissible.
The tool includes a start-up speed limiter to prevent fast expulsion fuses
from unindented responding.
Only use extension cables with a sufficient cross-section. A cross-section
which is too small could cause a considerable drop in performance and an
overheating of machine and cable.
Recommended minimum cross sections and maximum cable lengths
Mains voltage
Cross section in sq. mm
1.5
2.5
110V
20 m
40 m
230V
50 m
80 m
Electrical Connection

16
Additional Handle
For manual drilling, the EHD 2000 S may be used only together with its
additional handle which comes with the tools. Place it on the gearing collar
from the front and fix it by counterclockwise rotation.
Switching ON and OFF
Short-time operation
ON: Press the ON/OFF switch
OFF: Release the ON/OFF switch
Long-time operation
ON: Keeping the ON/Of switch pressed, push in the arrestor button.
OFF: Press and release the ON/OFF switch again.
!
Attention!
Use the arrestor button only during operation with drill rig. Its
use during manual operation is not allowed.
If the machine stops for any reason or due to power failure,
immediately release the arrestor button by pressing the ON/OFF
switch.
The EHD 2000 S is equipped with an electronic switch. With this
switch the speed can be regulated according to the pressure on the
button. Only use the electronic switch when you want to start or stop
the machine in order to avoid material splashing around. A
permanent use with reduced speed can cause an overload because
the motor then gets less cooling air and therefore the machine will be
overheated much faster.
Changing Gears
The EHD 2000 S is equipped with a 2-gear gearing. Select the speed
according to the drilling diameter.
Use the gear selector to change to next higher or lower gear.
If gear changing is too heavy, slightly turn the working spindle to ease gear
changing.
Switching the tool on and off for a moment may also help to ease gear
selection.
!
Warning!
▪Never apply force, and change the gear only when the
tool is running down.
▪Never use tools, such as hammers or pliers to change the
gear.

17
Drilling
Dust which occurs during your work is hazardous to health. That is why it is
advisable to use a deduster and to wear a dust mask on dry drilling.
Convenient for the EHD 2000 S we offer a dust exhaust, which is enabling
the direct use of drill bits with 1¼” thread connection.
As a suitable wet/dry deduster, our (category M) is available as add-on. The
use of a dedusting system is also a prerequisite for optimal cutting.
Insert the centering point on the working spindle. Fix the required dry drill bit
on the working spindle. Operate the ON/OFF switch and drill until the
segments are approximately 5 mm in the material. Remove the centering
point. Refix the drill bit to the existing groove and complete your drilling.
Advance the tool according to bit diameter and machine power.
In case the bit gets jammed, to not dry to release it by switching the tool on
and off. This would cause premature wearing of the safety clutch. Switch
the tool off immediately and unfix the drill bit by turning to the left or right
using an appropriate open-end wrench. Cautiously pull the tool out of the
borehole.
Drill Bits
Use only appropriate drill bits for the material to be drilled in. You can
protect your tool by using only well balanced drill bits without deformation.
Make sure that the diamond segments have sufficient cutting clearance
towards the bit body.
Changing Drill Bits
When you use or sharpen the machine, it might heat up enormously.
You could burn your hands or get cut or ripped by the segments.
Therefore, always use protective gloves when changing the drill bit.
The drilling spindle has a right-hand thread.
To ease screwing on and off, always use a SW 24 open-end wrench at the
drilling spindle.
Never use a hammer, because this may damage both the drill bit and the
tool.
Overload Protection
To protect the user, motor and drill bit, the EHD 2000 S is equipped with a
mechanical, electrical and thermal overload protection.

18
Mechanical: In case of sudden jamming of the drill bit, the drilling spindle
is unclutched from the motor by means of a slip clutch.
Electrical: In case of overload due to too large feed force, the
electronic will cut OFF the machine. After discharge and
switching ON you can continue drilling again.
Thermal: In case of permanent overload, a thermocouple protects the
motor against destruction. In that case, the tool switches off
and can only be restarted after a certain cooling-down
period (approx. 2 minutes). The cooling-down time depends
on the temperature of the motor winding and ambient
temperature.
Safety Clutch
The slip clutch served for compensation of shocks and overload.
To keep its functionability, it should not slip for more than 2 seconds. In
case of excessive wearing, it can be replaced by an authorized service
centre.
Care and Maintenance
Before the beginning of the maintenance- or repair works
you have to disconnect plug from the mains.
It is a must to unplug the tool before starting any service or repair works.
Repairs may be executed only by appropriately qualified and experienced
personnel.
After every repair, the unit has to be checked by an electrical specialist.
According to its design, the tool requires a minimum of care and
maintenance. However, the following maintenance works and component
checks have to be performed in regular intervals:
▪Clean the tool after completion of your work. Apply some grease onto
the drilling spindle thread. The ventilation slots must always be clean
and unclogged. Make sure that now water gets into the tool during
cleaning.
▪After approx. 250 hours of operation, the carbon brushes must be
checked and, if necessary, be replaced by an authorized specialist (use
only original carbon brushes).
▪Once per quarter of a year, an electrical specialist should check the
switch, cable and plug.
Our after-sales service responds to your questions concerning maintenance
and repair of your product as well as spare parts.
EIBENSTOCK’s application service team will gladly answer questions
concerning our products and their accessories.

19
Environmental Protection
Raw material recycling instead of waste disposal
To avoid damages in transit, the tool is supplied in a sturdy packing. The
packing as well as the tool and its accessories are made of recyclable
materials which enable environmentally friendly and sortwise disposal by
the local reception points.
Only for EU countries
Do not dispose of electric tools together with household
waste material!
In observance of European Directive 2012/19/EC on waste
electrical and electronic equipment and its implementation
in accordance with national law, electric tools that have
reached the end of their life must be collected separately
and returned to an environmentally compatible recycling
facility.
Noise Emission
The indication of noise emission is measured after DIN 45 635, part 21. The
level of acoustic pressure on work site could exceed 85 dB (A); in this case
protection means must be used.
Wear ear protectors!
The typical hand-arm vibration is below 2.5 m/s².
Measured values determined according to EN 60745.
The declared vibration emission level represents the main applications of
the tool. However, if the tool is used for different applications, with different
accessories or poorly maintained, the vibration emission may differ. This
may significantly increase the exposure level over the total working period.
An estimation of the level of exposure to vibration should also take into
account the times when the tool is switched off or when it is running but not
actually doing the job. This may significantly reduce the exposure level over
the total working period. Identify additional safety measures to protect the
operator from the effects of vibration such as: maintain the tool and the
accessories, keep the hands warm, organisation of work patterns.
Dust protection
Dust from material such as paint containing lead, some wood species,
minerals and metal may be harmful. Contact with or inhalation of the dust
