El Corte Inglés HABANA R44001-XY-1L User manual

HABANA
MOD.R44001-XY-1L
NO: 716E
Ventilador de techo con luz
Ventoinha de teto com luz
Ceiling fan with light
西班牙ELCO客 R44001-XY-1L说明书
尺寸：145×210mm
纸张：双胶纸100g

1. No cuelgue el ventilador de un punto de tensión, sino
del propio techo.
11. Los medios de desconexión deben de incorporarse en
el cableado de acuerdo con las normas del cableado.
12.Laaptitud para el uso interior,ambiente concerniente:25℃.
2. La distancia mínima entre las aspas del ventilador y el
suelo debe ser superior a 2,3 m. La capacidad de
carga mínima del gancho del que cuelgue el ventilador
debe ser de 100 kg.
3. Al instalar el interruptor de desconexión, asegúrese
de que queda una separación de al menos 3 mm entre
los polos.
4. Desconecte la electricidad antes de proceder a la
instalación.
5. El cableado del ventilador debe cumplir la normativa
local.
6. El ventilador debe contar con una toma de tierra para
evitar que se produzcan descargas.
7. No monte el ventilador en una habitación donde el
nivel de humedad sea elevado.
8. Tenga cuidado al trabajar cerca de las aspas
en rotación.
10.El modelo o referencia de la lámpara, debe de ser
instalado en un ventilador diseñado con ese propósito.
(i.e. 1XE14, Max. 60W)
9.Este aparato pueden utilizarlo niños con edad de 8
años y superior y personas con capacidades
físicas,sensoriales o mentales reducidas o falta de
experiencia y conocimiento, si se les ha dado la
supervisión formación apropiadas respecto al uso del
aparato de una manera segura y comprenden los
peligros que implica. Los niños no deben jugar con el
aparato. La limpieza y el mantenimiento a realizar por
el usuario no deben realizarlos los niños sin
supervisión.
1
PRECAUCIONES DE SEGURIDAD

2
Siempre deberá instalar el ventilador una persona con
conocimientos de electricidad.
13. Alimentación en corriente alterna.
14.Frecuencia asignada en hercios：220-240V~50Hz.
15. la luminaria no debe instalarse bajo
ninguna circunstancia sobre una
superficie normalmente inflamable.
16. Para más información sobre las conexiones del
cableado, diríjase a la sección “ILUSTRACIÓN DE LA
INSTALACIÓN DEL VENTILADOR”.
17.Para más información sobre cómo montar el ventilador
y fijarlo al techo, diríjase a la sección “ILUSTRACIÓN DE
LA INSTALACIÓN DEL VENTILADOR”.
18.Para más información sobre como reemplazar la
bombilla y la referencia de la lámpara,diríjase a la sección
“Instalación de la bombilla”.
PRECAUCIÓN

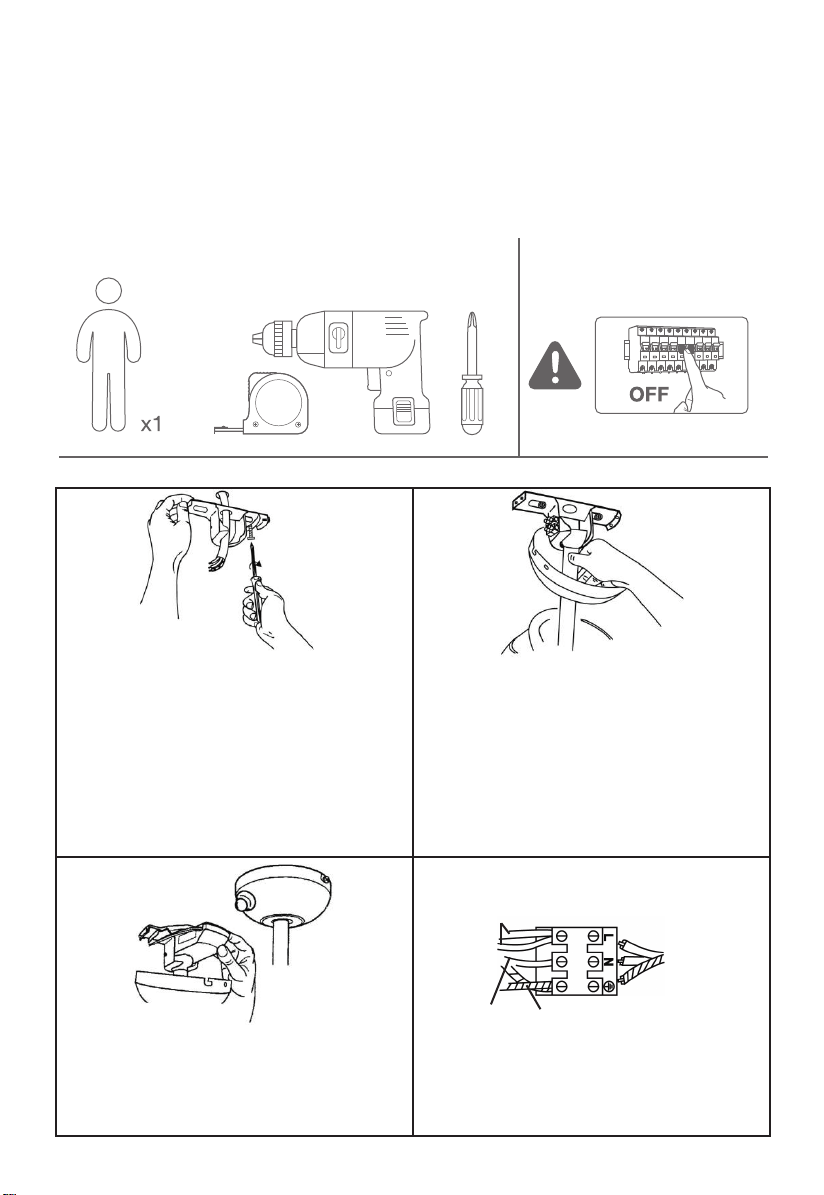

INSTALCIÓN DEL VENTILADOR - ILUSTRACIONES
1.Acople la placa de montaje
a una vigueta del techo
utilizando dos tornillos. El
ventilador incluye arandelas
de muelle y arandelas
planas. A segúrese de que el
soporte de la placa de
montaje puede sustentar sin
peligro el peso del
ventilador en movimiento
2. Cuelgue el cuerpo del
ventilador de la placa de
montaje. La placa de
montaje tiene una orejeta,
que debe quedar alineada
con la ranura de la
articulación esférica del
ventilador.
3. Introduzca el receptor del
mando a distancia entre el
soporte y la articulación
esférica.
CONEXIÓN DE
LOS CABLES
cable marrón
cable azul cable con franjas
verdes y amarillas
4.Conecte los cables de
tensión, con su
correspondiente toma de
tierra, al bloque de tierra.
Herramienta necesaria
Ferramenta necessária
tool needed
3

4
Instalación de
la bombilla

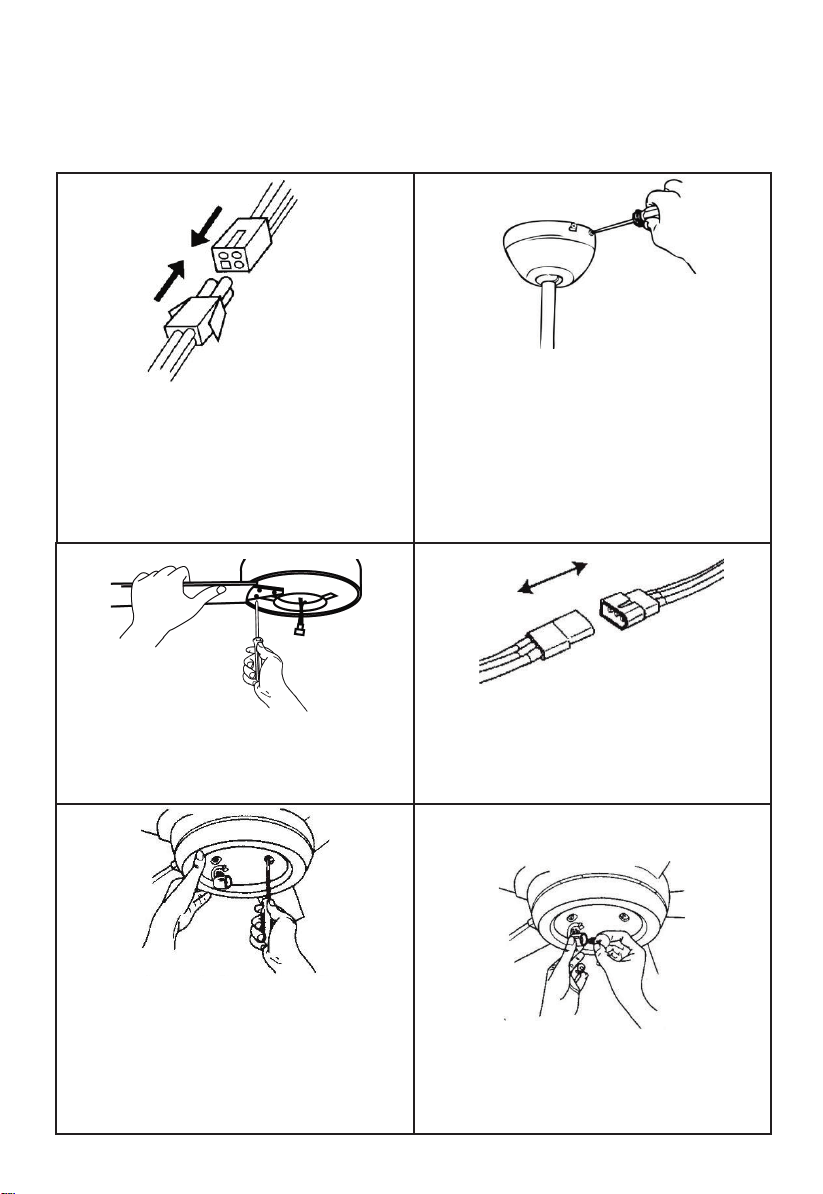

5. Conecte el ventilador a la
corriente uniendo los
conectoresmacho-hembra
de plástico y presionando
con fuerza hasta que
se acoplen con un clic.
6.Alinee los agujeros del
florón con los de los dos
extremos de la placa de
montaje y únalos con cuatro
tornillos. Se incluyen
arandelas de muelle y
arandelas de estrella.
7. Acople las aspas al motor
conlos tornillos y arandelas
que trae.
8. Conecte el equipo de
luces uniendo los
conectores de plástico
macho-hembra.
9. Acople el escudete de las
luminarias a su soporte a
través de tres tornillos de
fijación con arandelas en
estrella. Asegúrese de no
dejar ningún cable
atrapado.
10.Instale la bombilla (60 W
E14 como máximo, no
incluida) en el portalámparas.

5
USO DEL VENTILADOR

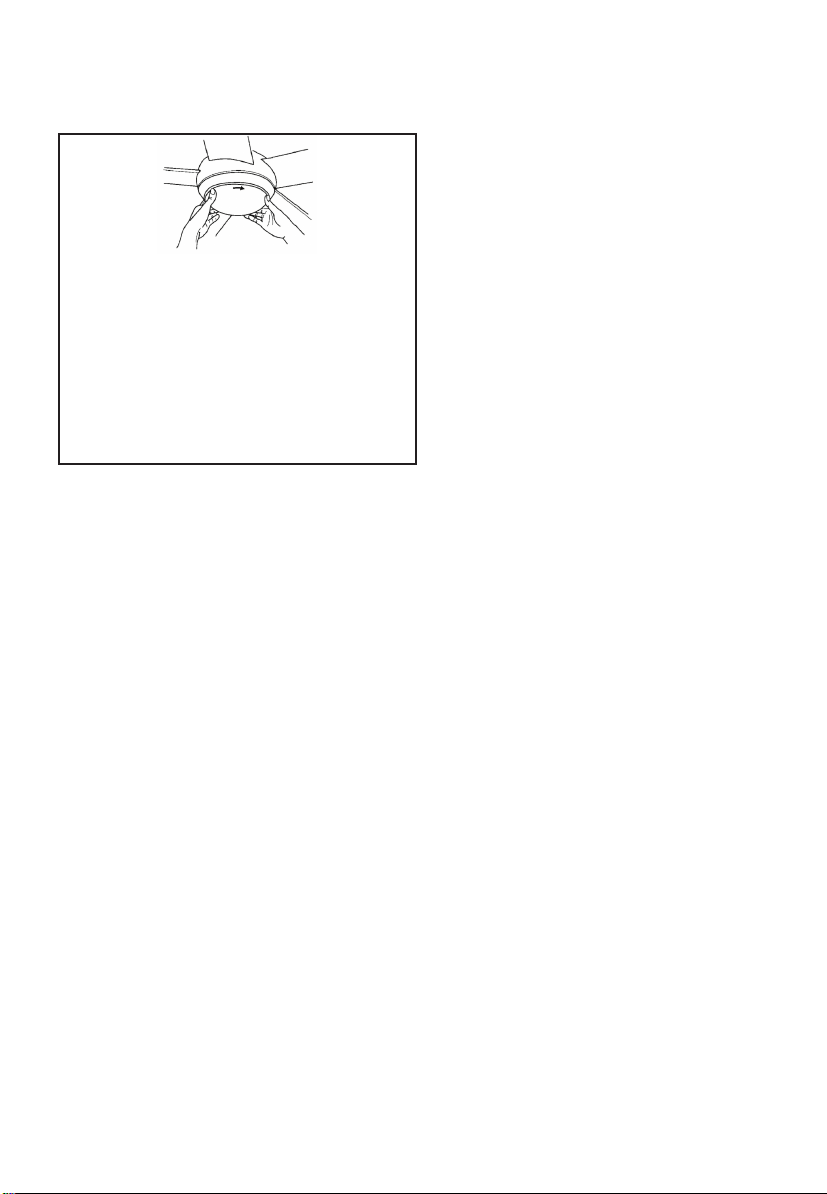

10.Instale la pantalla de vidrio
en la caja del interruptor
apretando los tres tornillos de
mariposa.PRECAUCIÓN: No
use tenazas para apretar los
tornillos de mariposa.Apretar
en exceso los tornillos de
mariposa puede causar que la
pantalla de vidrio se rompa y
haya riesgo de dañarse.
CONECTE LA LUZ ANTES DE QUE EMPIECE A
FUNCIONAR EL VENTILADOR.
●Para seleccionar la velocidad deseada, utilice el botón
de control del mando a distancia:
HI: Velocidad alta MED: Velocidad media LOW: Velocidad
baja OFF: Apagado
●El botón ON/OFF del mando a distancia le permite
encender y apagar las luces.
●El interruptor situado en el cuerpo del motor controla el
sentido de rotación de las aspas, y, a su vez, la dirección
en que se mueve el aire:
Invierno: Coloque el interruptor en posición «UP» para
que las aspas impulsen al aire caliente que queda
atrapado cerca del techo a desplazarse hacia abajo.
Verano: Coloque el interruptor en la posición «DOWN»
para que las aspas generen una brisa que haga circular el
aire.
Nota: Antes de cambiar la posición de este interruptor,
asegúrese de que el ventilador está apagado. Para
garantizar que ni el motor ni usted mismo sufren daños,el
interruptor debe mantenerse en la misma posición
mientras el ventilador esté en funcionamiento.

Control remoto
6
●Use el transmisor de control remoto para cambiar la
velocidad del ventilador y para encender o apagar la luz y
el ventilador.
●Reemplace las pilas retirando la tapa del
compartimento de las pilas en el transmisor de control
remoto en la dirección indicada por la flecha. Ponga dos
pilas “AAA” y asegúrese de que la polaridad de las pilas
encaja con las figuras mostradas en el compartimento de
las pilas.(Aviso: baterías NO incluidas). Vuelva a poner la
tapa del compartimento de las baterías en su lugar.
●SIEMPRE asegúrese de que el compartimento de las
pilas está debidamente cerrado.
●No exponga el mando a distancia a la luz del sol directa.
●NO intente recargar pilas gastadas. Hay pilas especiales
que son recargables, y están debidamente señalizadas.
●NO exponga las pilas en el fuego para evitar riesgo de
explosión.
Aviso: Asegúrese de que el ventilador deja de funcionar
antes de usar el interruptor de dirección. Con el fin de
prevenir cualquier daño al motor o lesiones a usted, el
interruptor debe permanecer en la posicion arriba o abajo
cuando el ventilador está funcionando.
● Instrucciones importantes para el uso
del mando a distancia

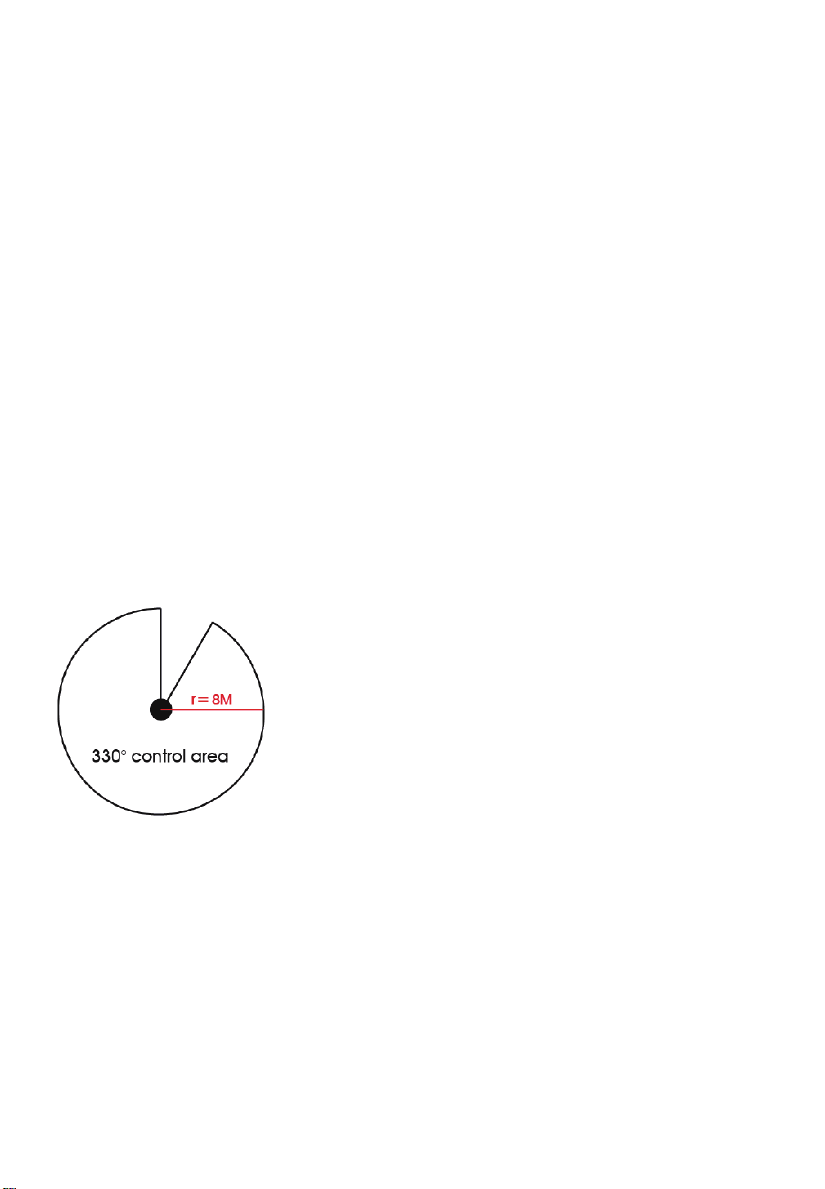

1. Asegúrese de que el transmisor se
utiliza a una distancia no superior a 8
metros del sensor de infrarrojos.
2. Asegúrese de que el transmisor se
utiliza en la zona efectiva de 330 grados
desde el centro de sensor de infrarrojos.
3. Por favor asegúrese de que al usar el
mando a distancia se cumplen las dos
condiciones anteriores para que éste
funcione adecuadamente.

Cuando sea el momento de desechar el producto, por
favor considere el impacto medioambiental y
llévelo a un punto adecuado para reciclar. Los
plásticos y metales utilizados en la construcción
de este aparato pueden ser separados para
permitir su reciclaje. Pregunte a su centro más
cercano para más detalles.Todos nosotros
podemos participar en la protección del medio
ambiente.
7

8
1. Não pendurar a ventoinha num ponto de tensão, mas
sim do próprio teto.
2. A distância mínima entre as aspas da ventoinha e
chão deve ser superior a 2,3 m. A capacidade de carga
mínima do gancho onde se pendurar a ventoinha deve
ser de 100 kg.
3. Ao instalar o interruptor de desligação,verificar que
fique uma separação de pelo menos 3mm entre os
polos.
4. Desligar a eletricidade antes de proceder à instalação.
5. A cablagem da ventoinha deve cumprir as normas
locais.
6. A ventoinha deve ter uma ligação à terra para evitar
que se produzam descargas.
7. Não montar a ventoinha numa divisão onde o nível de
humidade seja elevado.
8. Ter cuidado ao trabalhar perto das aspas em rotação.
10. O modelo ou referência de luminária que pode ser
instalado em um ventilador construído para essa
finalidade.(exemplo. 1×E14, Max. 60W)
11. Meios de desconexão devem ser incorporados na
fiação fixa, de acordo com as regras de fiação.
12.A aptidão para o uso interior,ambiente relativo a: 25℃.
9.Este aparelho podem utilizá-lo meninos com idade de
8 anos e superior e pessoas com capacidades físicas,
sensoriales ou mentais reduzidas ou falta de
experiência e conhecimento, se tem-se-lhes dado a
supervisão ou formação apropriadas com respeito ao
uso do aparelho de uma maneira segura e
compreendem os perigos que implica. Os meninos não
devem jogar com o aparelho. A limpeza e a
manutenção a realizar pelo utente não devem os
realizar os meninos sem supervisão.
PRECAUÇÕES DE SEGURANÇA
13. Alimentação em corrente alternada.
14.Frequência alocada em hertz:220-240V~50Hz

15.
9
A ventoinha deverá ser sempre instalada por uma pessoa
com conhecimentos de eletricidade.
16. Em relação ao método da conexão do cabo, referir a
seção“ILUSTRAÇÕES DE INSTALAÇÃO DO
VENTILADOR”.
17.Em relação ao método para montagem e como instalar
o ventilador no teto,referir a seção“ILUSTRAÇÕES DE
INSTALAÇÃO DO VENTILADOR”.
18.Em relação às instruções para a substituição da
lâmpada e do tipo de lâmpada para a luminária, referir a
seção “INSTALAÇÃO DA LÂMPADA”.
PRECAUÇÃO
a luminaria não deve se instalar baixo ningua
circunstância sobre uma superfície
normalmente inflamável.

INSTALACIÓN DEL VENTILADOR - ILUSTRACIONES
1. Acoplar a placa de
montagem a uma viga do
teto utilizando dois
parafusos. A ventoinha inclui
anilhas de mola e anilhas
planas.Verificar que o suporte
da placa de montagem possa
sustentar sem perigo o peso
da ventoinha em movimento.
2. Pendurar o corpo da
ventoinha na placa de
montagem. A placa de
montagem tem uma orelha,
que deve ficar alinhada
com a ranhura da
articulação esférica da
ventoinha.
3. Introduzir o recetor do
telecomando entre o
suporte e a articulação
esférica.
CONEXÃO DO CABO
fios Marrom
fios Azul fio de listras verdes
e amarelas
4. Ligar os cabos de tensão,
incluído o cabo de terra ao
bloco de terra.
Herramienta necesaria
Ferramenta necessária
tool needed
10

11
Instalação da lâmpada
5. Ligar a ventoinha à
corrente unindo os
conectores machofêmea de
plástico e fazendo pressão
com força até que se
acoplem com um clique.
6.Alinhar os orifícios do
florão com as duas
extremidades da placa de
montagem e uni-los com
quatro parafusos. Estão
incluídas anilhas de mola e
anilhas de estrela.
7. Acoplar as aspas ao
motor com os parafusos e
anilhas que traz.
8. Ligar o aparelho de luzes
unindo os conectores de
plástico machofêmea.
9. Acoplar o escudo das
lâmpadas ao seu suporte
através de três parafusos de
fixação com anilhas em
estrela. Nunca deixar
nenhum cabo preso.
10. Instalar a lâmpada (60 W
E14 no máximo, não incluída)
no portalâmpadas.

10.Instale a sombra de vidro
para o alojamento do
interruptor apertando os três
parafusos.ATENÇÃO: Não
use um alicate para apertar
os parafusos. Se os parafusos
forem apertados mais do que
o necessário pode levar a
quebrada sombra de vidro e
causar situações de perigo.
12
UTILIZAÇÃO DA VENTOINHA
LIGAR A LUZ ANTES DA VENTOINHA COMEÇAR A
FUNCIONAR.
●Para selecionar a velocidade desejada, utilizando o
botão de controlo do telecomando:
HI: Velocidade alta MED: Velocidade média
LOW: Velocidade baixa OFF: Apagamento
●O botão ON/OFF (Ligar/Desligar) do telecomando
permite ligar e desligar as luzes.
●O interruptor situado no corpo do motor controla o
sentido de rotação das aspas e, por sua vez, a direção em
que se move o ar:
Inverno: Colocar o interruptor na posição «UP» para que
as aspas impulsionem ao ar quente que fica preso preto
do teto a deslocar-se para baixo.
Verão: Colocar o interruptor na posição «DOWN» para
que as aspas gerem uma brisa que faça circular o ar.
Nota:Antes de mudar a posicao deste interruptor,verificar
que ventoinha esteja apagada. Para garantir que nem o
motor nem as pessoas sofrem danos, o interruptor deve
ser mantido na mesma posição enquanto a ventoinha
estiver em funcionamento.

Controle remoto
13
●Use o controle remoto para alterar a velocidade do
ventilador e para ligar e desligar a luz e o ventilador.
●Substitua as pilhas deslizando a tampa do
compartimento das pilhas no controle remoto na direção
da seta, use 2 pilhas“AAA”, confira se a pilha esteja na
posição correta de acordo com números mostrados no
compartimento da bateria.(Nota: Pilhas NÃO inclusas).
●Recolocar a tampa do compartimento da
bateria.Assegure-se que a tampa do compartimento da
bateria esteja SEMPRE fechada corretamente.
●NÃO exponha o controle remoto à luz solar direta
●NÃO tente recarregar baterias expiradas. Existem
baterias recarregáveis especiais,as mesmas estarão
marcadas de acordo .
●Não descarte as baterias no fogo para evitar explosão.
Nota: Certifique - se de que o ventilador pára de funcionar
antes de USAR o interruptor de direcção. Para evitar
danos Ao motor ou prejuízo para você, a troca deve ficar
Na posição para CIMA Ou para baixo Quando a ventoinha
está trabalhando.
●Instruções importantes para o uso de
controle remoto
1. Verifique se o transmissor está sendo
utilizado no intervalo de 800
centímetros a partir do sensor de
infravermelhos.
2. Verifique se o transmissor está sendo
usado em efetiva zona que é de 330
graus a partir do centro do sensor de
infravermelhos.
3. Verifique se o controle remoto está
cumprindo as duas condições acima
para que funcione do modo esperado.

Quando seja o momento de eliminar o produto, faz favor
considere o impacto ambiental e leve a um ponto
adequado para reciclar. Os plásticos e metais
utilizados na construção deste aparelho podem
ser separados para permitir seu reciclagem.
Pergunte a seu centro mais próximo para mais
detalhes. Todos nós podemos participar na
protecção do ambiente.
14

15
1. Never attach the fan to a power point, but to the
ceiling itself.
2. The minimum distance between the blades of the fan
and the floor must be more than 2.3m. The minimum
carrying capacity of the hook from which the fan is
hung must be 100kg.
3. Make sure to install all poles disconnection switch
having a contact separation of at least 3mm between
poles in the supply wiring to the ceiling fan.
4. Switch off the power before connecting.
5. The electrical wiring must be in accordance with the
local regulation.
6. The fan must be properly earthed to avoid the risk of
electric shocks.
7. Never mount the fan in a moist or wet room.
8. Be careful when working near the rotating blades.
9.This appliance can be used by children aged 8 years
and above and persons with reduced physical, sensory
or mental capabilities or lack of experience and
knowladge if they have been given supervision or
instruction concerning use of the appliance in a safe
way and understand the hazards involved. Children
shall not play with the appliance. Cleaning and user
maintenance shall not be made by children without
supervisions.
10. The model or type reference of a luminaire that can
installed in a fan constructed for this purpose.(1×E14,
Max. 60W)
11. Means for disconnection must be incorporated in the
fixed wiring in accordance with the wiring rules.
12.Suitability for use "indoors"，ambient temperature：
25℃.
SAFETY PRECAUTIONS
13. Current supply power.
14.Nominal frequency in hertz：220-240V~50Hz.

Always have your fan installed by someone who is
knowledgeable about electrical wiring.
16. Regarding the method of the cable connection,
thanks to refer to the section “FAN INSTALLATION
ILLUSTRATION”.
15. The luminaire can under no circumstances
17.Regarding the method on how to assembly and how to
fix the fan on the ceiling, thanks to refer to the
section“FAN INSTALLATION ILLUSTRATION”.
18.Regarding the instructions for the bulb replacement and
the type reference of a luminaire, thanks to refer to the
section “Bulb Installation”.
16
CAUTION
be mounted on normally flammable surfaces.

FAN INSTALLATION ILLUSTRATION
1. Secure the mounting plate
to a ceiling joist with two
screws,spring washers and
flat washers provided.
Ensure the support for the
mounting plate must be
capable of safely and
securely holding the moving
weight of the fan.
2. Hang the fan assembly on
to the mounting plate.The
mounting plate has a lug on
it;This should be lined up
with the corresponding
groove on the fan assembly
ball joint.
3. Insert the remote control
receiver between the
bracket and the ball joint.
CABLE CONNECTION
Brown wire
Blue wire Green/
yellow stripes wire
4. Connect the wires from
the earthed mains supply to
the terminal block.
Herramienta necesaria
Ferramenta necessária
tool needed
17

18
Bulb Installation
5. Connect the internal lead
to the fan body by clipping
together the two plastic
male / female connectors
are firmly clicked together.
6. Slide the slots on the
canopy on to the screws at
either end of the mounting
plate, secure with the four
screws, spring washers and
star washers provided.
7. Fasten the blade to the
motor with the screws and
spring washers already
attached to the motor.
8. Connect the light kit by
clipping together the two
plastic male/female
connectors.
9. Fit the shade gallery to
the shade gallery mounting
bracket by using the three
light Kit-fixing screws and
star washers. Ensure that
you do not trap any wires.
10. Install the light bulb (max
60W E14, Not included) to
the lampholder.

10.Install the glass shade on
to the switch housing by
tightening the three thumb
screws.
CAUTION: Do not use pliers
to tighten the thumbscrews.
Over tightening of the
thumb screws may crack the
glass shade and cause
dangers.
OPERATING YOUR FAN
19
●Select the fan speed by pressing the spe ed control
button on the remote control transmitter:
HI: High Speed MED: Medium Speed LOW: Low Speed OFF: Off
●The switch on motor housing for controlling the fan
blades rotating direction controls the direction of air
movement.
Caution: Before using this rotating direction switch, turn
OFF the fan and ensure the fan stops rotating to prevent
injury to yourself and damage to the motor.
Cold weather: Push the switch “UP” so that the blades will
bring the warm air trapped near the ceiling fan to move
downwards throughout the room.
Hot weather: Push switch “DOWN ”so that the blades will
create a breeze and circulate the air to the room.
●Pressing the “ON/OFF” light button on the remote
control transmitter can control the turning on or off of the
light.
