ELAC SUB3070 User manual

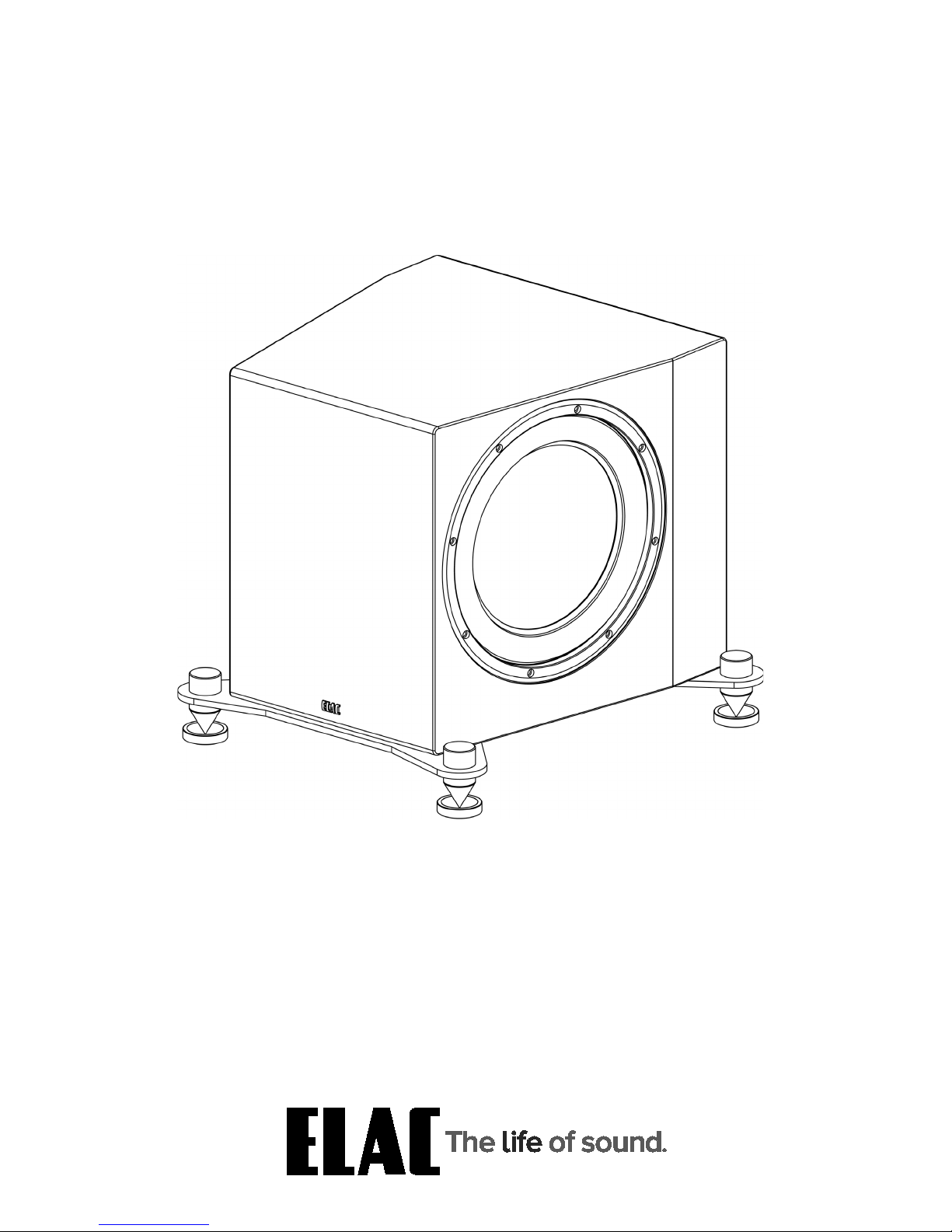

SUB3070 Powered Subwoofer OPERATING INSTRUCTIONS
SUB3070 POWERED SUBWOOFER

ELAC SUB 3070 Subwoofer | www.elac.com | Page 1
Safety Instructions
1. General information
• Please read and follow these safety instructions.
• Keep them safe for future reference.
• Observe all warnings on the speaker and in the manual. Please check the speaker for damage before
use. The speaker must be in perfect working condition. Damaged parts may lead to personal injury.
CAUTION! Subwoofers and active speakers are heavy. Be careful when lifting them to prevent
personal injury.
2. Use only as directed
• Connect this speaker according to the instructions in the manual.
• Many ELAC speakers are equipped with spikes and / or anti-slip feet. They are explicitly provided for
leveling the alignment. They have to be screwed into the thread until thread end. For leveling on an
uneven floor, it is allowed to unscrew the spikes or anti-slip feet by 2-3 turns of thread. The speaker has
always to be in perfect vertical alignment. The stability of the speaker must not be compromised by using
spikes or anti-slip feet as the speaker may tip-over .
3. Location
• Install the speakers on a level surface only
• When choosing the location of these speakers do not place them in locations that are:
• In direct sunlight
• Very humid
• Prone to vibrations
• Exceptionally hot or cold
• Near CRT Televisions (The speakers are not magnetically shielded and may cause color issues
with a CRT based TV)
• Close to magnetic cards (Since the speakers are not magnetically shielded placing magnetic
cards such as credit cards or commuter cards may cause them to fail).
WARNING! Please ensure the product is perfectly stable to avoid severe injury from tip-over. Please note, that
stability can be increased by using spikes for carpets. However, the mounting of spikes must be carried out
carefully because the spikes have very sharp ends which may cause injuries. The stability on slippery floors can
be increased by using Velcro fastening tape or double-sided adhesive tape. Do not install the speaker near any
heat sources such as radiators, heating valves, stoves, or other apparatus (including amplifiers) that produce
heat, or in areas where there is a risk of explosion.
• Do not block any ventilation openings. Install in accordance with the manufacturer’s instructions.
• Don’t install the speaker in a closed rack or in a closed cupboard.
• Don’t put burning candles on or near the speaker.
• Do not install the speaker near transformers because electromagnetic stray fields can cause the
subwoofer(s) to produce humming noise.
• In combination with certain materials / lacquers / material surfaces, anti-slip feet or spike washers may
cause colored imprints on the surfaces.

ELAC SUB 3070 Subwoofer | www.elac.com | Page 2
4. Overload
Extreme overload of the device due to very high volume may cause individual components to blow.
Because of the possible danger, you should never leave loudspeakers under extreme overload
conditions unattended.
5. Service
DANGER! Do not open the cabinet because the components and conductors may carry dangerous levels
of electricity! Servicing to be carried out by qualified service personnel only.
Servicing is required when the loudspeaker has been damaged in any way, such as damage to
the power supply cord or the plug, or when liquid has been spilled or objects have fallen into the
loudspeaker, the speaker has been exposed to rain or moisture, does not operate normally, or has been
dropped. To reduce the risk of electric shock, do not open the loudspeaker. Servicing to be carried out
by qualified service personnel only .
6. Fuse links
Various faults in subwoofers or active speakers may cause the fuse to blow. If the fuse blows, only
replace it with the correct fuse type and rating as shown on the rear of the loudspeaker on the fuse
holder. A second fuse is included with the device (in the fuse holder beneath the mains socket).
7. Cleaning
NOTE: Clean only with soft, smooth cloth or with dust brush. Do not use scouring agents, alcohol,
benzene, furniture polish or other agents for cleaning! Modern furniture is often coated with multiple
varnishes and plastics which can be treated with chemical agents. Some of these agents contain
substances which degrade or soften the rubber feet. Therefore we advise you to place an anti-slip mat
underneath the loudspeaker.
8. Volume
CAUTION! Continuous high volume may cause severe damage to your hearing. Please listen responsibly.
9. Disposal
The packaging is made from recyclable materials. Dispose of this in an environmentally friendly manner.
At end of product life do not dispose of the speaker(s) with standard household waste. The speaker must
be recycled in accordance with local legislation. Ask your local government for further information on
recycling as the device contains valuable raw materials. Disable the speaker before disposal.
10. Power
This subwoofer is only intended to be connected to voltages that are listed on the rear panel of the
cabinet. Connection to any other voltage may cause irreversible damage to the subwoofer and will void
the warranty. Use of plug adapters is not recommended because they may allow connection to voltages
other than those printed on the back of this subwoofer.

ELAC SUB 3070 Subwoofer | www.elac.com | Page 4
Philosophy
Thank you for purchasing this ELAC product.
When we started in 1926, ELAC has always strived to achieve the very best. This holds true as much today as it
did back then.
Your new ELAC speakers are built to the highest standards using high-quality components that are carefully
constructed to deliver the best-in-class sound quality. They are developed by a passionate group of individuals
whose soul purpose is to bring a new dimension of sound quality into your home. Enjoy!
Before Use
Avoid damage to the speakers and other components:
• Unbox the subwoofer carefully to avoid physical damage
• Keep your equipment turned o before connecting interconnects or speaker cables
• Check to ensure power cable is pushed in and secured to avoid electrical shock and injury.
BASH Technology
The BASH® technology implemented in the amplifier module of the ELAC subwoofer features power reserves
with much lower levels of distortion. This is achieved by using an audiophile class A/B power amplifier whose
supply voltage is regulated by a class D amplifier circuit to prevent any unnecessary power losses and to obtain
the eciency of a class D amplifier.
Since the audio signal is amplified in the analog domain, the high-frequency interference typical of digital
amplifiers is eliminated. This design results in a low-noise amplifier with lower electromagnetic interference
emissions. The absence of crossover distortion, which is a problem in traditional class D designs where the
switching speed of the transistors is limited, yields further improvement in total harmonic distortion.

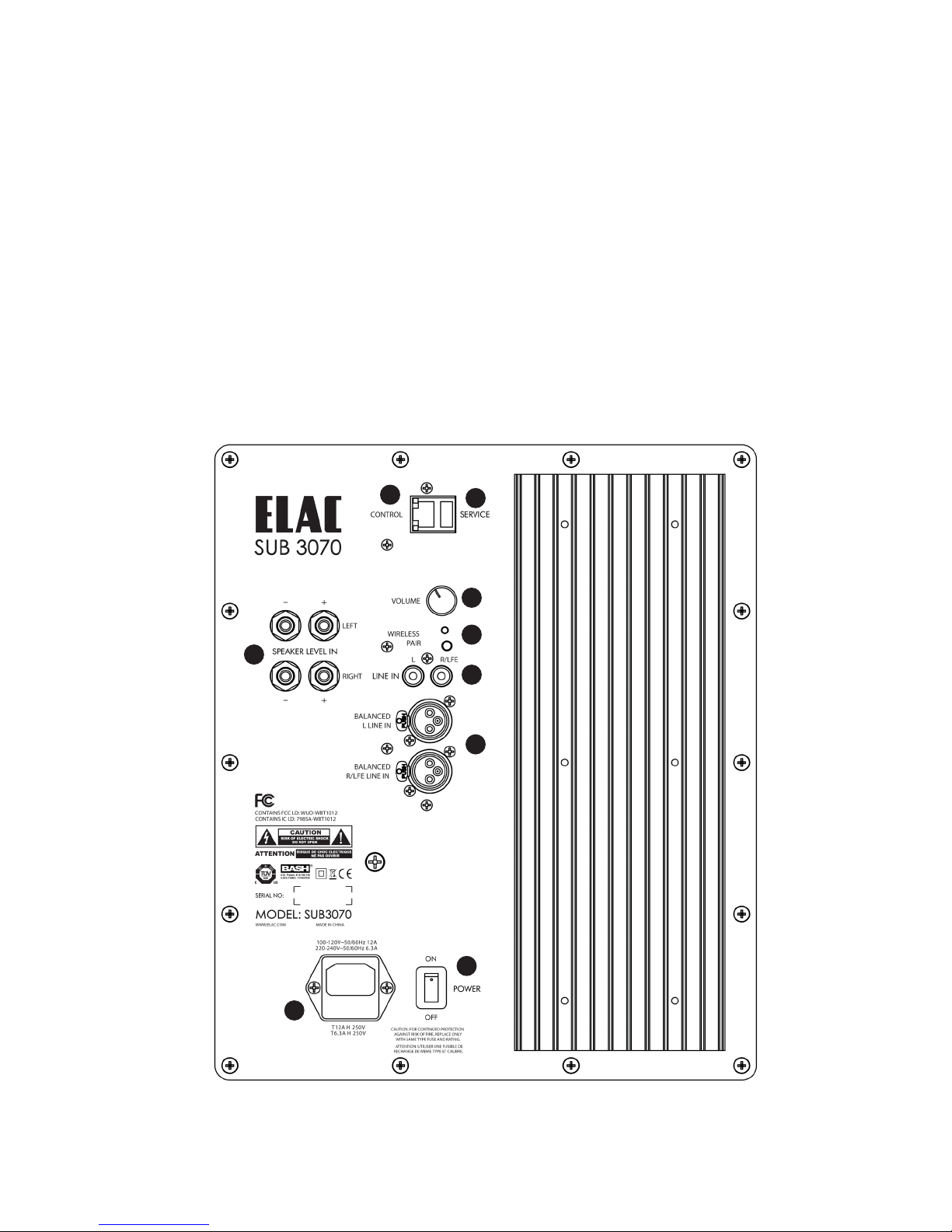

Controls and Indicators
ELAC SUB 3070 Subwoofer | www.elac.com | Page 5
1. Power Switch — Used as the primary power switch for the subwoofer. Auto-Power on/o is available from the
smartphone application
2. RCA Line In — The line level connection is used to connect the subwoofer to your pre-amp/AV receiver.
3. XLR Inputs—For use with pre-amp/AV receivers with XLR outputs
4. Speaker Level Inputs—For use with Integrated Amplifier/Receivers without a dedicated subwoofer output.
5. Volume—Used for setting the volume of the of the subwoofer.
6. Ethernet — For future use. Will allow for 3rd party controllers.
7. Service — This connection is used for updating the subwoofer and not used for normal operation.
8. AC Inlet — This inlet is a standard IEC power jack. Use the supplied power cord to connect the subwoofer to
an available AC outlet.
9. Wireless Pairing Button—Used to pair the subwoofer with the optional wireless transmitter.
67
5
9
2
3
4
1
8

ELAC SUB 3070 Subwoofer | www.elac.com | Page 5
Installing Bottom Plates and Spikes
The SUB3070 comes with two steel bottom plates as well as a spike set that must be installed prior to use.
Please follow the below steps when unpacking and setting up the subwoofer. Due to the weight of the
subwoofer we highly suggest having a second person assist with this process.
1. Carefully unbox and remove the subwoofer from the box. Due to the weight of the subwoofer we highly
suggest using a second person. Place the subwoofer upside down on a soft non-abrasive surface.
2. Locate and place the steel bottom plates on the bottom of the subwoofer (The screw holes only line-up one
way) and secure with the supplied screws.
3. Now screw in the spikes as shown in the below diagram.
4. If you are installing the subwoofer on carpet, carefully turn the subwoofer over and adjust for the spikes to
level the subwoofer. You will need to use the metal locking caps to lock the spikes into place once leveled.
5. If you are installing the subwoofer onto hardwood, tile or other non carpet surfaces please use the supplied
spike discs to prevent any damage to your floor.

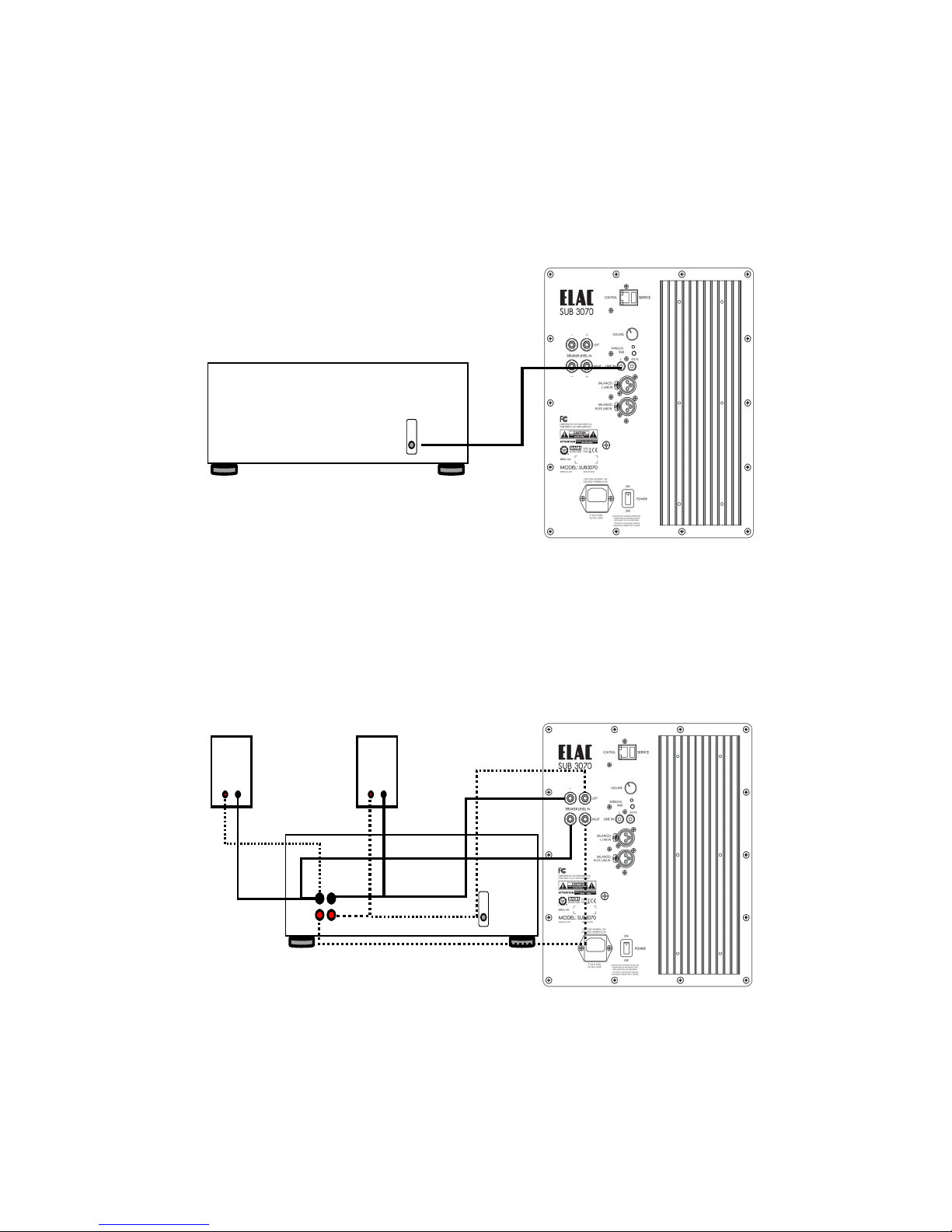

Connecting your Subwoofer
The SUB3070 Can be connected to your home audio system using one of the three below options.
Option 1: Connect the subwoofer to an AV Receiver or Pre-Amp with a dedicated subwoofer or LFE output using
an RCA or XLR cable (not supplied) from the LFE/Subwoofer output on the AV Receiver/Pre-Amp to the LFE IN
on the subwoofer (Fig 1).
Option 2: Connect the Left and Right Speaker Outputs of your Amplifier/Integrated Amplifier/Receiver to the
speaker level inputs on the SUB3070. You will also connect the same speaker level outputs on your Amplifier to
the speakers as shown in Fig 2
Option 3: Use the optional wireless transmitter (Sold Separately). Please follow the instructions included with the
wireless transmitter.
ELAC SUB 3070 Subwoofer | www.elac.com | Page 6
AV RECEIVER
SUB
Line Level
Fig 1
+-
+-
AV RECEIVER
SUB
R L
Right Speaker Left Speaker
Fig 2

Subwoofer Placement
Finding the proper placement for your subwoofer can take some trial and error, however here are a few basic
tips to get you started. In most cases the best position for the subwoofer is in the front corner (1) of the room.
Placing a subwoofer in a corner excites most room modes and oers the best chance of avoiding a null area (a
part of the room that experiences an acoustic reduction in bass).
If placing the subwoofer in the corners creates an abnormal amount of bass, you can try moving the subwoofer
to one of the side walls (2) near the front of the room.
If possible the best option is to move the subwoofer around the room and find the location that sounds the best
from your normal listening position. There are many test discs you can purchase that provide the correct test
signals for helping find this optimum location.
Note: The PHASE and DELAY functions built into the subwoofer will also help if you experience any placement
issues.
Controlling Your Subwoofer—App Required
Your ELAC subwoofer incorporates an advanced, digital control system. Conventional analog rotary
potentiometers and switches (Except for Volume) have been replaced by a digital signal processor (DSP), which
enables you to adjust your subwoofer conveniently and accurately. All parameters, such as volume, cut-o
frequency, phase, etc., as well as the automatic calibration functions, can be adjusted with the help of a free
custom smart device APP.
The digital control system also eliminates the possibility of unwanted changes to controls and settings.
Note: A Bluetooth 4.0 low-energy Android or iOS device is required to set up and operate this subwoofer.
You can download the “ELAC SUB Control 2.0” APP from the Apple® App Store® or Google® Play Store®.
Please note that your mobile device must support Bluetooth® Standard 4.0. This is the case for the majority of
devices sold as of mid-2013. If necessary, check the accompanying documentation for your mobile device or
contact the manufacturer’s support hotline.
Note: In case your mobile device needs a 4 digit code during the subwoofer-pairing procedure, please use
“0000”
ELAC SUB 3070 Subwoofer | www.elac.com | Page 7
1
2

ELAC SUB 3070 Subwoofer | www.elac.com | Page 8
SPECIFICATIONS
Speaker Type Sealed Box, Powered Subwoofer
Woofer 2 x 12" Aluminum Sandwich Cone
Frequency Response 18Hz to 180Hz
Crossover Frequency 40Hz to 150Hz
Amplifier Type BASH
Maximum Amplifier Power 1200 Watts
App Controlled Yes (iOS and Android)
DSP Yes
Standby Power Consumption 1 Watt
Maximum Power Consumption 1800 Watts
Inputs 2 x line-channel (XLR); 2 x line-channel (RCA); 2 x Speaker level
Data Connection Ethernet (Control), USB (Firmware Update)
Wireless Receiver Built-in (Transmitter sold separately)
Cabinet Finish Gloss Black, Gloss White, Dark Rosewood Veneer
Accessories Included AC Power Cord, Bottom Plate, Floor Spikes
Height 17.13in
Width 20.39in
Depth 18.75in
Net Weight 77lbs

ELAC SUB 3070 Subwoofer | www.elac.com | Page 9
ELAC Americas Inc.
North America Limited Liability Warranty
Powered Subwoofers
ELAC Americas Inc. warrants to the original purchaser that this product be free from defects and or workmanship
for a period of 3 (Three) years on the cabinet and speaker driver and 1 (One) year on the amplifier from the
original date of purchase. During this time period, repair or replacement of parts will be free of charge to the
original owner (See below limitations). Shipping to and return from the repair center will be the responsibility of
the original purchaser.
Limitations
Warranty begins on the date of original purchase from an authorized ELAC Americas Inc. dealer.
• Product is warranted only if used in home applications. Commercial use of this product is not warranted.
• Product that has been modified or altered in anyway will not be warranted.
• Product that has been abused or subjected to faulty equipment will not be warranted.
• Products with defaced or removed serial numbers will not be warranted.
If service is required
In the event that service is required, please contact ELAC America at 714-252-8843 or at
[email protected] to arrange for service or replacement. You will be responsible to provide proof of
purchase (Copy or original sales receipt). Shipping to and from our repair center will be the responsibility of the
original purchaser.
Warranty Outside of North America
This warranty applies to products purchased in the United States and Canada. For warranty claims outside of
North America please contact the local dealer/distributor in the country of purchase.

Enceinte d'extrêmes graves amplifiée - SUB3070
CONSIGNES D'UTILISATION
ENCEINTE D'EXTRÊMES GRAVES AMPLIFIÉE - SUB3070

Consignes de sécurité
1. Informations générales
• Veuillez lire et suivre ces consignes de sécurité.
• Conservez-les pour une consultation future.
• Respectez toutes les recommandations inscrites sur l'enceinte et dans le manuel. Vérifiez si l'enceinte
est endommagée avant de l'utiliser. L'enceinte doit être en parfait état. Les pièces endommagées
peuvent causer des blessures.
ATTENTION ! Les enceintes d'extrêmes basses et les haut-parleurs actifs sont lourds. Soyez prudent en
les soulevant afin d'éviter des blessures.
2. Utilisez seulement selon les directives
• Connectez les enceintes conformément aux directives du manuel.
• Plusieurs enceintes ELAC sont équipées de pointes et/ou de pieds antidérapants. Ils sont explicitement
fournis pour niveler et ajuster. Ils doivent être vissés dans le filet jusqu'à la fin du filet. Pour le nivellement
sur un plancher irrégulier, il est permis de dévisser les pointes ou les pieds antidérapants de 2 à 3 tours.
L'enceinte doit toujours conserver un alignement vertical parfait. La stabilité de l'enceinte ne doit pas être
compromise lors de l'utilisation des pointes ou des pieds antidérapants, car l'enceinte risque de basculer.
3. Emplacement
• Installez uniquement les enceintes sur une surface plane
• Lorsque vous choisissez l'emplacement de ces enceintes, évitez de les placer dans des endroits:
• Exposés directement aux rayons du soleil
• Très humide
• Sujets aux vibrations
• Exceptionnellement chaud ou froid
• Près de téléviseurs à tubes cathodiques (Les enceintes ne sont pas isolées magnétiquement et
pourraient causer des problèmes de couleur à un téléviseur à tubes cathodiques)
• Près des cartes magnétiques (Comme les enceintes ne sont pas isolées magnétiquement, le fait
de déposer des cartes magnétiques telles que des cartes de crédit ou de transport risque de les
endommager).
ATTENTION! Afin d'éviter toute blessure due au basculement d'une enceinte, veuillez vous assurer que le
produit est parfaitement stable. Veuillez prendre note que la stabilité peut être augmentée sur les surfaces de
tapis grâce aux pointes incluses. Cependant, le montage des pointes doit être eectué avec précaution car
leurs extrémités très pointues pourraient causer des blessures. Sur des planchers glissants, la stabilité peut
être augmentée en utilisant du ruban agrippant de Velcro ou du ruban adhésif à double face. N'installez pas
l'enceinte à proximité de sources de chaleur telles que des radiateurs, des valves de chauage, des poêles ou
autres appareils (incluant des amplificateurs) qui produisent de la chaleur ou dans des endroits présentant des
risques d'explosion.
• Ne bloquez pas les ouvertures de ventilation. Eectuez l'installation conformément aux directives du
fabricant.
• N'installez pas l'enceinte dans une étagère fermée ou un placard fermé.
• Ne placez pas de bougies allumées sur ou près de l'enceinte.
• N'installez pas l'enceinte à proximité de transformateurs car les champs de électromagnétiques peuvent
provoquer des bourdonnements émis par les enceintes.
• En combinaison avec certains matériaux / laques / revêtements, les pieds antidérapants ou les rondelles
de pointes pourraient laisser des traces de couleur sur ces surfaces.
Enceinte d'extrêmes basses ELAC SUB 3070 | www.elac.com | Page 1

Enceinte d'extrêmes basses ELAC SUB 3070 | www.elac.com | Page 2
1. Surcharge
Une surcharge extrême de l'appareil en raison d'un volume très élevé pourrait endommager certaines
composantes de l'appareil. En raison de dangers potentiels, vous ne devez jamais laisser les enceintes
sans surveillance dans des conditions de surcharge extrême.
2. Service
DANGER! N'ouvrez pas le boîtier, car les composants et les conducteurs peuvent transporter des
niveaux dangereux d'électricité! L'entretien doit être uniquement eectué par un personnel qualifié.
Un entretien est requis lorsque l'enceinte a été endommagée d'une quelconque manière; soit que le
cordon d'alimentation ou la fiche électrique a été endommagé, soit du liquide a été renversé ou des
objets sont tombés sur l'enceinte, soit l'enceinte a été exposée à la pluie ou à l'humidité, si elle ne
fonctionne pas normalement ou si elle a été échappée. Pour réduire les risques d'électrocution, n'ouvrez
pas l'enceinte. L'entretien doit être uniquement eectué par un personnel qualifié.
3. Fusibles
Diérentes défaillances dans les enceintes d'extrêmes basses ou les enceintes actives peuvent brûler
le fusible. Si le fusible est brûlé, remplacez-le seulement par le bon type de fusible et le bon calibre, tel
qu'indiqué à l'arrière de l'enceinte sur le porte-fusible. Un deuxième fusible est inclus avec l'appareil
(dans le porte-fusible sous la prise secteur).
4. Nettoyage
REMARQUE: Nettoyez uniquement avec un chion doux et souple ou une brosse à dépoussiérer.
N'utilisez pas de produits abrasifs, d'alcool, de benzène, de cire pour meubles ou autres produits de
nettoyage! Le mobilier moderne revêt souvent de multiples couches de vernis et de plastiques qui
peuvent être traitées avec des agents chimiques. Certains de ces agents contiennent des substances
qui dégradent ou ramollissent les pieds en caoutchouc. Par conséquent, nous vous conseillons de
placer un tapis antidérapant sous l'enceinte.
5. Volume
ATTENTION ! Un volume élevé continu peut endommager gravement votre audition. Veuillez utiliser le
volume des enceintes de manière responsable.
6. Élimination
L'emballage est fabriqué à partir de matériaux recyclables. Mettez-le au rebut de manière écologique.
Au terme de son cycle de vie, ne jetez pas l'enceinte avec les ordures ménagères. L'enceinte doit être
recyclé conformément à la législation locale. Informez-vous auprès de vos autorités locales pour obtenir
de plus amples renseignements sur le recyclage, cet appareil contient des matières premières de valeur.
Désactivez l'enceinte avant de le mettre au rebut.
10. Cordon D’Alimentation
Cette enceinte d'extrêmes basses est uniquement destinée aux voltages (tensions) inscrits sur
le panneau arrière du boîtier. Tout branchement à un autre voltage peut causer des dommages
irréversibles à l'enceinte et annulera la garantie. L'utilisation d'adaptateurs de courant n'est pas
recommandée parce qu'ils permettent un branchement à des voltages qui ne sont pas inscrits à l'arrière
de l'enceinte.

Enceinte d'extrêmes basses ELAC SUB 3070 | www.elac.com | Page 3
Philosophie
Merci d'avoir fait l'achat de ce produit ELAC.
Quand nous avons commencé en 1926, ELAC a toujours visé l'excellence. Ce principe est aussi vrai aujourd’hui
qu’il l’était à l’époque.
Vos nouvelles enceintes ELAC sont conçues selon les normes les plus rigoureuses, munies de composantes
de qualité supérieure et soigneusement fabriquées pour procurer la meilleure qualité sonore de sa catégorie.
Elles sont conçues par un groupe de gens passionnés dont le seul but est d'apporter à votre foyer une nouvelle
dimension de qualité sonore. Profitez-en!
Avant l'utilisation
Évitez d'endommager les haut-parleurs et les autres composantes:
• Déballez l'enceinte avec précaution afin d'éviter les blessures
• Gardez votre équipement éteint avant de connecter les interconnexions ou les câbles d'enceinte
• Vérifiez que le câble d'alimentation est bien enfoncé et sécurisé afin d'éviter les chocs électriques et les
blessures.
Technologie BASH
La technologie BASH® mise en oeuvre dans le module d'amplification de l'enceinte d'extrêmes basses ELAC
ore des réserves de puissance avec des niveaux de distorsion beaucoup plus faibles. Ceci est réalisé en
utilisant un amplificateur de puissance audiophile de classe A / B dont la tension d'alimentation est régulée par
un circuit amplificateur de classe D pour prévenir toute perte de puissance inutile et obtenir l'ecacité d'un
amplificateur de classe D.
Comme le signal audio est amplifié dans le domaine analogique, l'interférence à haute fréquence typique des
amplificateurs numériques est éliminée. Cette conception se traduit par un amplificateur à faible bruit et une
diminution des interférences électromagnétiques. Comme un des problèmes issus des conceptions classiques
de la classe D est la limite de vitesse de commutation des transistors, l'absence de distorsion de recoupement
produit une amélioration supplémentaire de la distorsion harmonique totale.

Commandes et indicateurs
Enceinte d'extrêmes basses ELAC SUB 3070 | www.elac.com | Page 4
1. Interrupteur d'alimentation - Utilisé comme interrupteur principal d'alimentation pour l'enceinte d'extrêmes
basses. Le mode d'alimentation automatique on/o est disponible depuis l'application pour téléphone
intelligent
2. Entrée RCA - Ces connections de niveau de ligne sont utilisées pour brancher l'enceinte d'extrêmes basses à
votre pré-amplificateur ou récepteur AV.
3. Entrées XLR - À utiliser avec les pré-amplificateur ou récepteurs AV avec sorties XLR
4. Entrées de niveau de haut-parleur - Pour une utilisation avec un amplificateur ou un récepteur intégré sans
sortie dédiée d'extrêmes basses.
5. Volume-Utilisé pour régler le volume de l'enceinte d'extrêmes basses.
6. Ethernet - Pour une utilisation future. Permettra les contrôleurs de tierces parties.
7. Service - Cette connexion est utilisée pour la mise à jour de l'enceinte d'extrêmes basses et n'est pas utilisée
lors du fonctionnement normal.
8. Entrée AC - Cette entrée est une prise d'alimentation CEI standard. Utilisez le cordon d'alimentation fourni
pour brancher l'enceinte d'extrêmes basses à une prise électrique AC disponible.
9. Bouton de jumelage sans fil - Permet de jumeler l'enceinte d'extrêmes basses avec l'émetteur sans fil option
nel.
7.
5.
9.
2.
3
1.
8.
4.
6.

Enceinte d'extrêmes basses ELAC SUB 3070 | www.elac.com | Page 5
Installation de plaques de fond et de pointes
Le SUB3070 est livré avec deux plaques de fond en acier ainsi qu'un jeu de pointes qui doivent être installés
avant l'utilisation. Veuillez suivre les étapes ci-dessous lors du déballage et de la mise en place de l'enceinte
d'extrêmes basses. Étant donné le poids de l'enceinte d'extrêmes basses, nous vous suggérons fortement de
vous faire aider lors de cette étape.
1. Déballez soigneusement et retirez l'enceinte d'extrêmes basses de la boîte. Étant donné le poids de
l'enceinte d'extrêmes basses, nous vous suggérons fortement de vous faire aider lors de cette étape. Placez
l'enceinte d'extrêmes basses à l'envers sur une surface douce et non abrasive.
2. Trouvez et placez les plaques de fond en acier sur la partie inférieure de l'enceinte d'extrêmes basses (les
trous de vis ne s'alignent que dans un sens) et fixez avec les vis fournies.
3. Maintenant, vissez les pointes tel qu'indiqué dans le diagramme ci-dessous.
4. Si vous installez l'enceinte d'extrêmes basses sur un tapis, retournez-la avec précaution et ajustez les pointes
pour la niveler. Une fois nivelée, vous aurez besoin d'utiliser les capuchons de métal pour verrouiller les
pointes.
5. Si vous installez l'enceinte d'extrêmes basses sur du bois dur, des carreaux ou d'autres surfaces non recou-
vertes de tapis, veuillez utiliser les rondelles de pointe fournies pour éviter d'endommager votre plancher.

Comment connecter votre enceinte d'extrêmes basses
Le SUB3070 peut se connecter à votre système audio maison en utilisant l'une des trois options ci-dessous.
Option 1: À l'aide d'un câble RCA ou XLR (non fourni), connectez l'enceinte d'extrêmes basses à un récepteur
AV ou à un préampli avec une sortie dédiée ou une sortie LFE extrêmes basses, de la sortie LFE extrêmes
basses du récepteur AV ou du préampli à l'entrée LFE de l'enceinte d'extrêmes basses (Schéma 1).
Option 2: Connectez les sorties de haut-parleurs gauche et droite de votre amplificateur ou de votre
amplificateur intégré ou de votre récepteur aux entrées de niveau de l'enceinte SUB3070. Vous connecterez
également les mêmes sorties de niveau de l'enceinte de votre amplificateur aux enceintes, tel qu'indiqué sur le
Schéma 2
Option 3: Utilisez l'émetteur sans fil optionnel (vendu séparément). Veuillez suivre les directives fournies avec
l'émetteur sans fil.
Enceinte d'extrêmes basses ELAC SUB 3070 | www.elac.com | Page 6
AV RECEIVER
SUB
Niveau de ligne
Schéma1
+-
+-
AV RECEIVER
SUB
D G
Enceinte droite Enceinte gauche
Schéma2

Emplacement de l'enceinte d'extrêmes basses
Trouvez le bon emplacement pour votre enceinte d'extrêmes basses peut demander quelques essais et
erreurs, mais voici quelques conseils de base pour commencer. Dans la plupart des cas, la position optimale
pour l'enceinte d'extrêmes basses se trouve dans le coin avant (1) de la pièce. Le fait de placer une enceinte
d'extrêmes basses dans un coin convient à la plupart des configurations de pièce et ore une meilleure chance
d'éviter une zone morte (c'est-à-dire une partie de la pièce qui subit une réduction acoustique des basses).
Si l'enceinte d'extrêmes basses placée dans les coins crée une quantité
anormale de graves, vous pouvez essayer de le déplacer sur l'une des
parois latérales (2) près de l'avant de la pièce.
Si possible, la meilleure option est de déplacer l'enceinte d'extrêmes
basses autour de la pièce afin de trouver l'emplacement qui vous procure
le meilleur son de votre position d'écoute normale. Il existe de nombreux
disques d'essai que vous pouvez acheter et qui fournissent des signaux de
tests exacts pour vous aider à trouver cet emplacement optimal.
Remarque: Si vous rencontrez des problèmes pour trouver un bon
emplacement, les fonctions PHASE et DELAY intégrées à l'enceinte
d'extrêmes basses vous seront également utiles.
Contrôle de votre enceinte d'extrêmes basses-
Application requise
Votre enceinte d'extrêmes basses ELAC intègre un système de contrôle numérique avancé. Les potentiomètres
et commutateurs rotatifs analogiques conventionnels (à l'exception du volume) ont été remplacés par un
processeur de signal numérique (DSP), qui vous permet d'ajuster votre enceinte de manière pratique et précise.
Tous les paramètres, tels que le volume, la fréquence de coupure, la phase, etc., ainsi que les fonctions de
calibrage automatique, peuvent être ajustés à l'aide d'un appareil intelligent et d'une application personnalisée
gratuit.
Le système de contrôle numérique élimine également la possibilité de changements non désirés du contrôle et
des réglages.
Remarque: Un périphérique Bluetooth 4.0 Android ou iOS à faible consommation d'énergie est nécessaire
pour configurer et utiliser cette enceinte d'extrêmes basses.
Vous pouvez télécharger l'application "ELAC SUB Control 2.0" depuis l'Apple® App Store® ou Google®Play
Store®.
Veuillez noter que votre appareil mobile doit prendre en charge le Bluetooth® Standard 4.0. C'est le cas de la
majorité des appareils vendus depuis la mi-2013. Si nécessaire, consultez la documentation d'accompagnement
de votre appareil mobile ou contactez le service d'assistance du fabricant.
Remarque: Si votre appareil mobile a besoin d'un code à 4 chires pendant la procédure de jumelage de
l'enceinte, veuillez utiliser "0000"
Enceinte d'extrêmes basses ELAC SUB 3070 | www.elac.com | Page 7
1
2

Enceinte d'extrêmes basses ELAC SUB 3070 | www.elac.com | Page 8
SPÉCIFICATIONS
Type d'enceintes Boîte scellée de l'enceinte d'extrêmes basses amplifiée
Enceinte de basses Membrane sandwich en aluminium de 2x12po
Courbe de fréquence De 18à 180Hz
Fréquence de recouvrement De 40à 150Hz
Type d'amplificateur BASH
Puissance maximale de l'amplificateur 1200watts
Controlé par une application Oui (iOS et Android)
PSN Oui
Consommation en mode veille 1watt
Consommation maximale 1800watts
Entrées 2 x ligne canal (XLR); 2 x ligne-canal (RCA); 2 x niveau haut-parleur
Connexion de données Ethernet (contrôle), USB (mise à jour du micrologiciel)
Sans fil Récepteur intégré (Émetteur vendu séparément)
Finition du meuble Noir brillant, blanc brillant, placage de bois de rose foncé
Accessoires inclus Cordon d'alimentation AC, plaque de fond, pointes de plancher
Hauteur 43,51cm
Largeur 50,8cm
Profondeur 45,72cm
Poids net 34,92kg

Enceinte d'extrêmes basses ELAC SUB 3070 | www.elac.com | Page 9
ELAC Americas Inc.
Garantie de responsabilité limitée en Amérique du Nord
Enceinte d'extrêmes basses amplifiée
ELAC Americas LLC. garantit à l'acheteur d'origine que ce produit est exempt de toute défectuosité matérielle
et/ou de main-d'œuvre pour une période de 3(trois) ans à compter de la date initiale d'achat. Au cours de
cette période, la réparation ou le remplacement de pièces seront gratuits pour le propriétaire d'origine (lire les
restrictions ci-dessous). L'acheteur d’origine devra défrayer la totalité des frais d'expédition vers et depuis notre
centre de réparation.
Restrictions
La garantie débute à la date initiale de l'achat chez un détaillant autorisé par ELAC Americas Inc.
• Ce produit est garanti uniquement lors d'un usage domestique. La garantie de ce produit ne couvre pas
une utilisation commerciale.
• Un produit qui a été modifié ou altéré de quelconque manière ne sera pas garanti.
• Un produit qui a été maltraité ou soumis à un équipement défectueux ne sera pas garanti.
• Les produits dont les numéros de série ont été modifiés ou supprimés ne seront pas couverts par la
garantie.
Si des réparations sont requises
Dans le cas où ce service est requis, veuillez contacter ELAC Amérique au 714-252-8843 ou au
[email protected] pour procéder à la réparation ou au remplacement. Vous devrez présenter une preuve
d'achat (copie ou facture originale). La totalité des frais d'expédition vers et depuis notre centre de réparation
seront à la charge de l'acheteur d’origine.
Garantie à l'extérieur de l'Amérique du Nord
Cette garantie s'applique aux produits achetés aux États-Unis et au Canada. Pour des réclamations de garantie
à l'extérieur de l'Amérique du Nord, veuillez contacter le revendeur/distributeur local dans le pays d'achat.
