5 electrolux Recommendations and Suggestions
EN
Installation
• The manufacturer will not be held li-
able for any damages resulting from
in-correct or improper installation.
• The minimum safety distance between
the cooker top and the extractor hood
is 650 mm (some models can be in-
stalled at a lower height, please re-fer
to the paragraphs on working dimen-
sions and installation).
• Check that the mains voltage corre-
sponds to that indicated on the rating
plate xed to the inside of the hood.
• For Class I appliances, check that the
domestic power supply guarantees
adequate earthing.
Connect the extractor to the exhaust
ue through a pipe of minimum diame-
ter 120 mm. The route of the ue must
be as short as possible.
• Do not connect the extractor hood to
exhaust ducts carrying combustion
fumes (boilers, replaces, etc.).
• If the extractor is used in conjunction
with non-electrical appliances (e.g.
gas burning appliances), a sufcient
degree of aeration must be guaran-
teed in the room in order to prevent
the backow of exhaust gas. The
kitchen must have an opening com-
municating directly with the open air in
order to guar-antee the entry of clean
air.
Use
• The extractor hood has been de-
signed exclusively for domestic use to
elimi-nate kitchen smells.
• Never use the hood for purposes other
than for which it has been designed.
• Never leave high naked ames under
the hood when it is in operation.
• Adjust the ame intensity to direct it
onto the bottom of the pan only, making
sure that it does not engulf the sides.
• Deep fat fryers must be continuously
monitored during use: overheated oil
can burst into ames.
• Do not ambè under the range hood;
risk of re
• This appliance is not intended for use
by persons (including children) with
reduced physical, sensory or mental
capabilities, or lack of experience and
knowledge, unless they have been giv-
en supervision or instruction concern-
ing use of the appliance by a person
responsible for their safety.
• Children should be supervised to en-
sure that they do not play with the appli-
ance.
Maintenance
• Switch off or unplug the appliance from
the mains supply before carrying out
any maintenance work.
• Clean and/or replace the Filters after the
specied time period (Fire hazard).
• Clean the hood using a damp cloth and
a neutral liquid detergent.
The symbol on the product or on
its packaging indicates that this product
may not be treated as household waste.
Instead it shall be handed over to the ap-
plicable collection point for the recycling
of electrical and electronic equipment. By
ensuring this product is disposed of cor-
rectly, you will help prevent potential neg-
ative consequences for the environment
and human health, which could otherwise
be caused by inappropriate waste han-
dling of this product. For more detailed in-
formation about recycling of this product,
please contact your local city ofce, your
household waste disposal service or the
shop where you purchased the product.
RECOMMENDATIONS AND SUGGESTIONS

Characteristics electrolux 6
EN

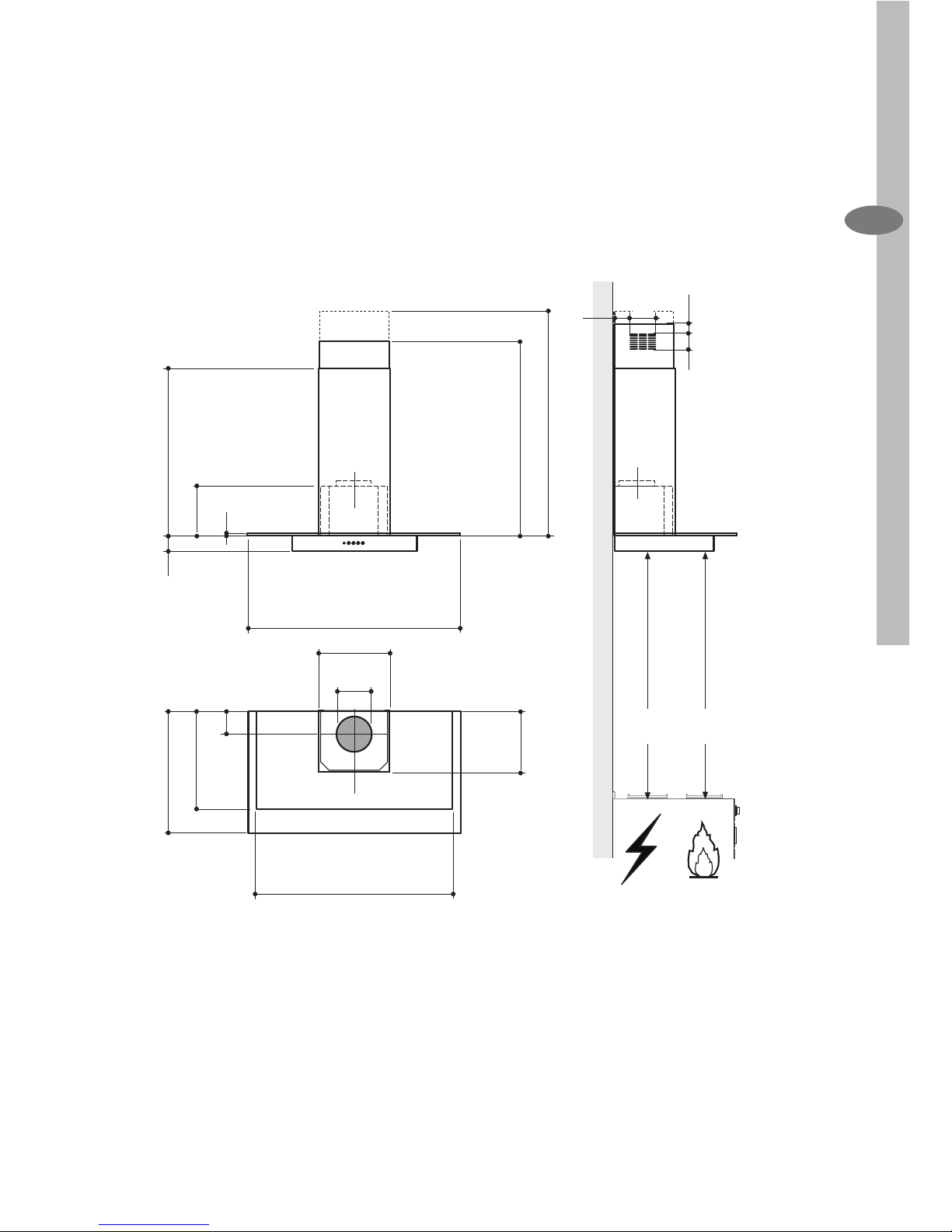

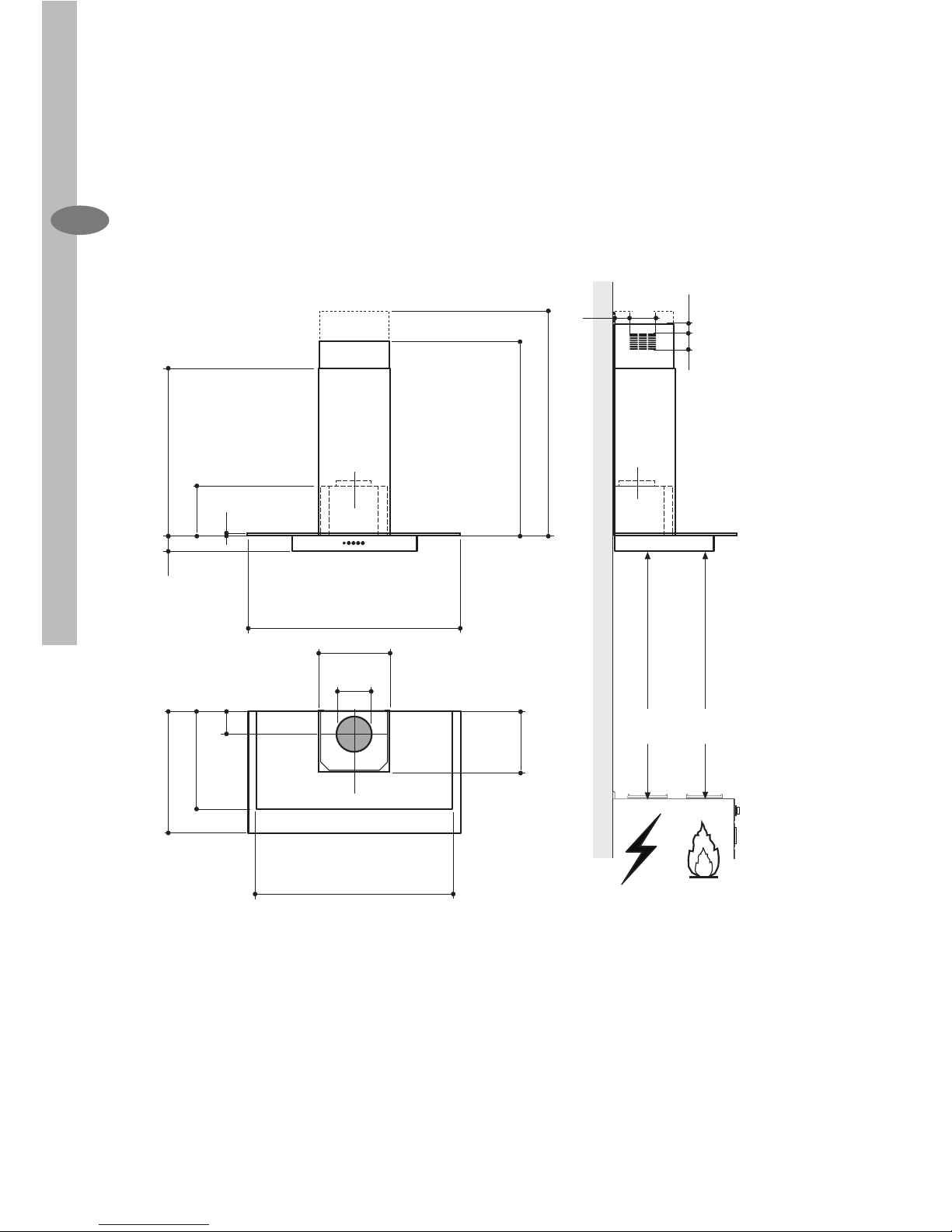

Dimensions
CHARACTERISTICS




�


















7 electrolux Characteristics
EN

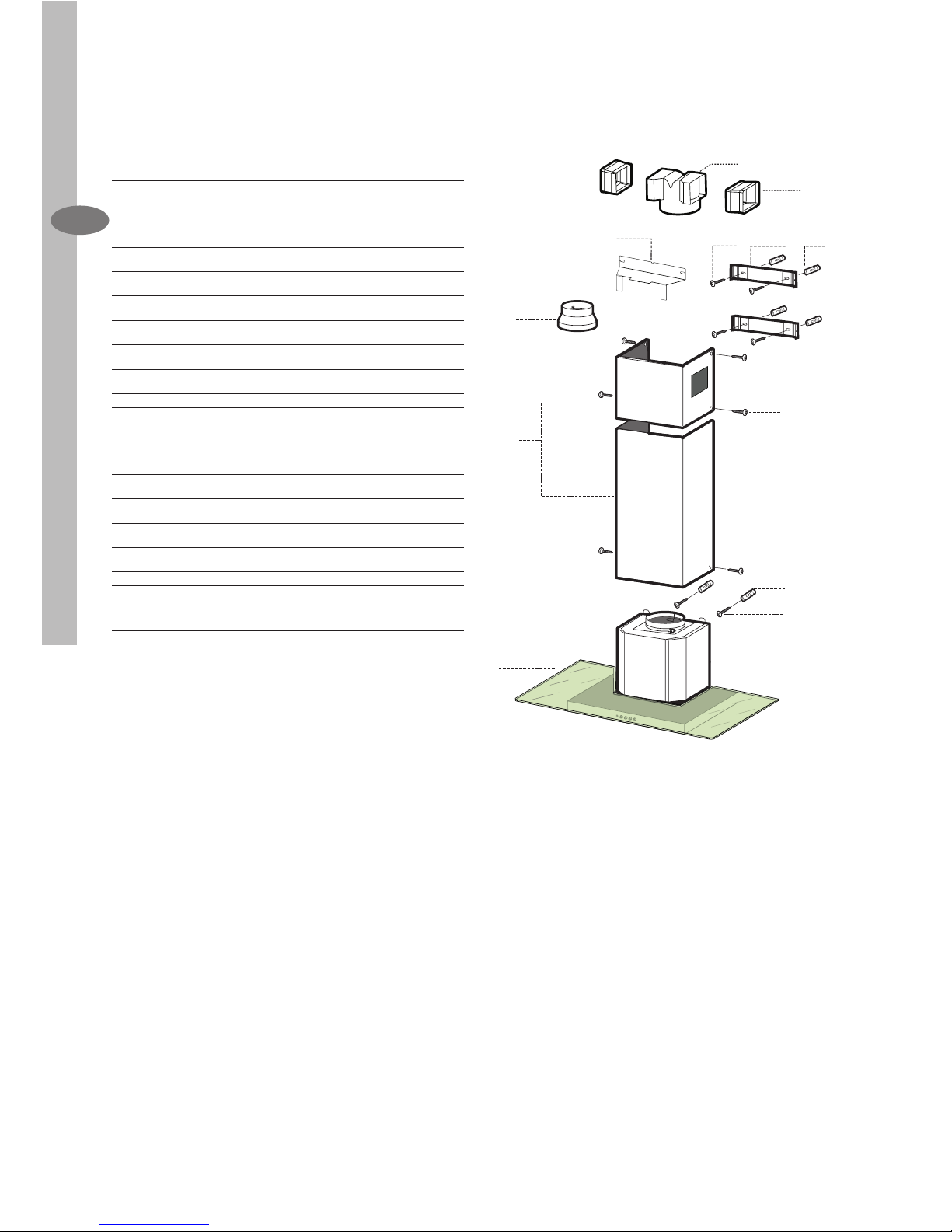

Components
Ref. Q.ty Product Components
1 1 Hood Body, complete with: Con-
trols, Light, Blower, Filters
2 1 Telescopic Chimney comprising:
2.1 1 Upper Section
2.2 1 Lower Section
9 1 Reducer Flange ø 150-120 mm
14.1 2 Air Outlet Connection Extension
15 1 Air Outlet Connection
Ref. Q.ty Installation Components
7.2.1 2 Upper Chimney Section Fixing
Brackets
7.3 1 Air Outlet Connection Support
11 6 Wall Plugs
12a 6 Screws 4,2 x 44,4
12c 6 Screws 2,9 x 9,5
Q.ty Documentation
1 Instruction Manual




  








Installation electrolux 8
EN
INSTALLATION
• Mark a reference point as indicated
at 116 mm from the vertical reference
line and 306 mm above the horizontal
reference line.
• Repeat this operation on the other
side.
• Drill ø 8 mm holes at all the centre
points marked.
• Insert the wall plugs 11 in the holes.
• Fix the lower bracket 7.2.1 using the
12a screws (4,2 x 44,4) supplied.
• Fix the upper bracket 7.2.1 and the
air outlet connection support 7.3 to-
gether using the 2 screws 12a (4,2 x
44,4) supplied.
• Insert the two screws 12a (4,2 x 44,4)
supplied in the hood body xing holes,
leaving a gap of 5-6 mm between the
wall and the head of the screw.

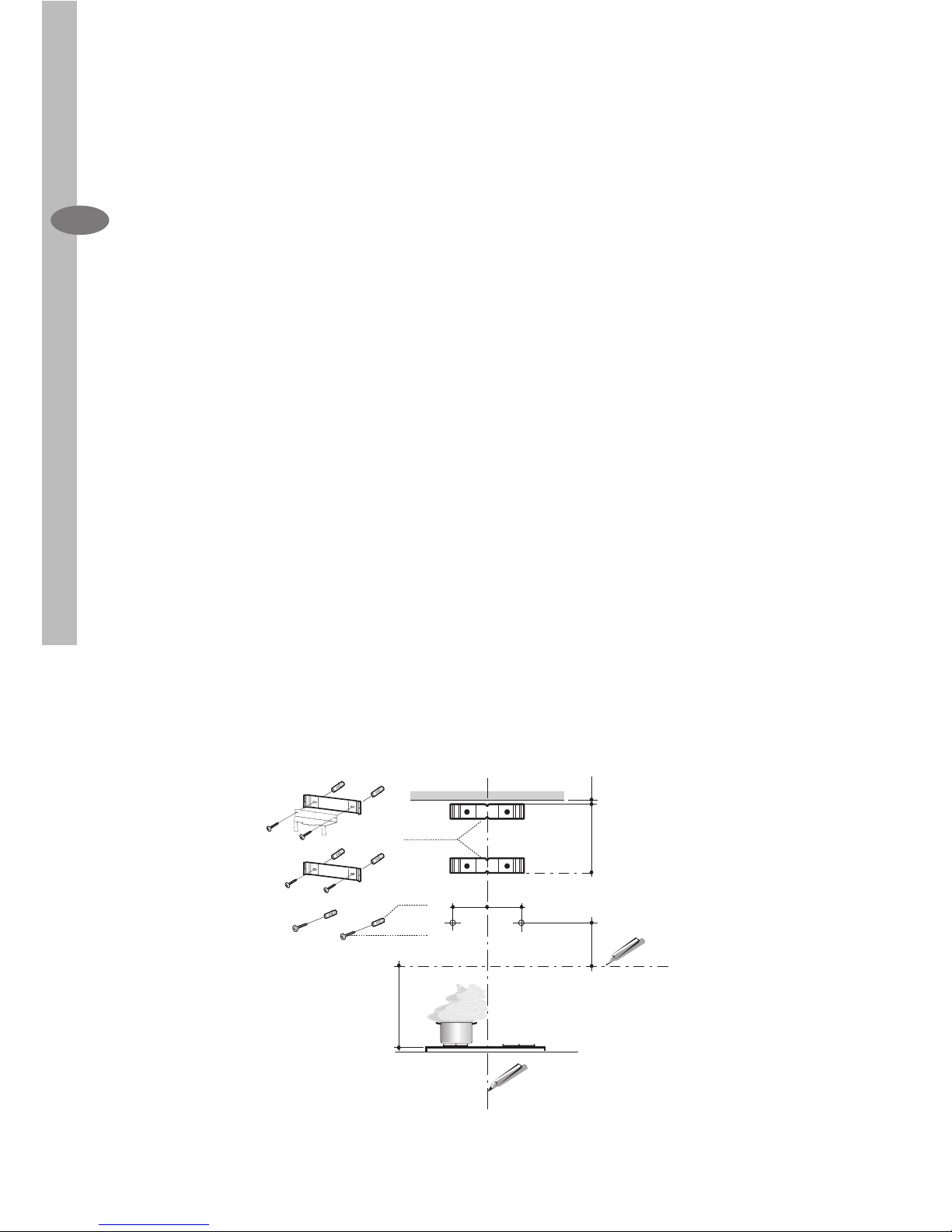

Wall drilling and bracket xing
Wall marking:
• Draw a vertical line on the supporting
wall up to the ceiling, or as high as
practical, at the centre of the area in
which the hood will be installed.
• Draw a horizontal line at 650 mm
above the hob.
• Place bracket 7.2.1 on the wall as
shown about 1-2 mm from the ceil-
ing or upper limit align-ing the centre
(notch) with the vertical reference line.
• Mark the wall at the centres of the
holes in the bracket.
• Place bracket 7.2.1 on the wall as
shown at X mm below the rst brack-
et (X = height of the upper chimney
section supplied), aligning the centre
(notch) with the vertical line.
• Mark the wall at the centres of the
holes in the bracket.


 






9 electrolux Installation
EN
Hood body installation
• Before attaching the hood body, tight-
en the two screws Vr located on the
hood body mounting points.
• Hook the hood body onto the screws
12a.
• Fully tighten support screws 12a.
• Adjust screws Vr to level the hood
body

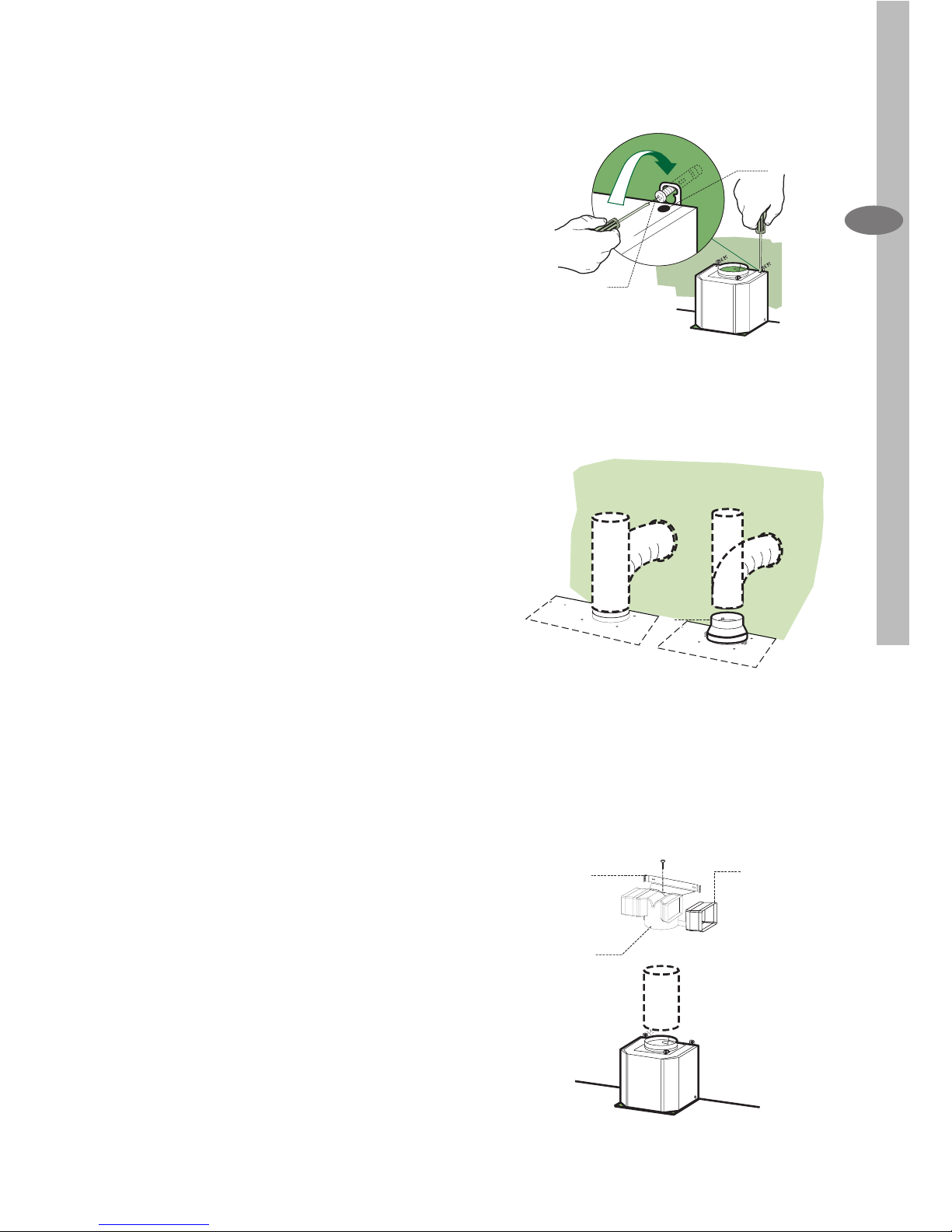

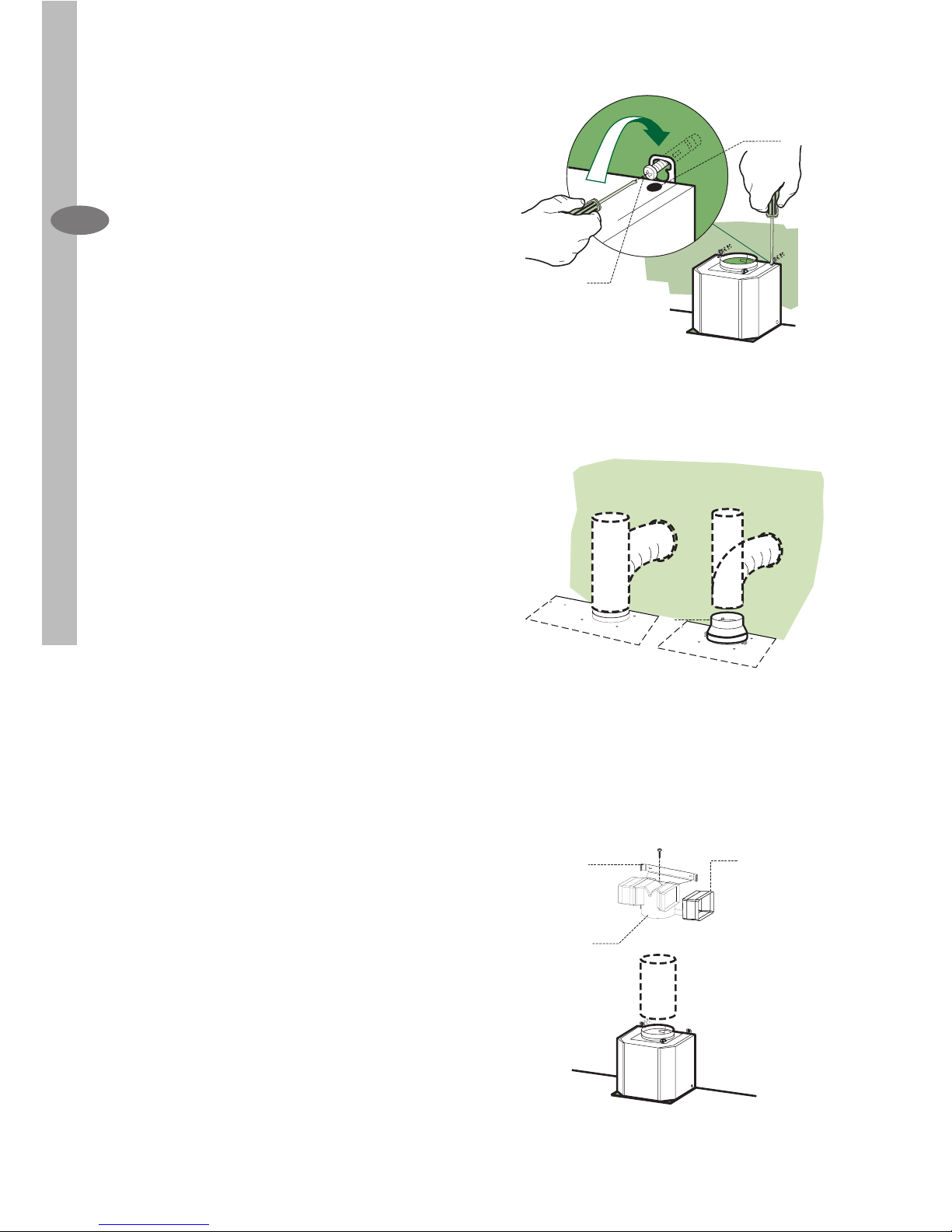

Connection in Ducting Version
When installing the ducting version, con-
nect the hood to the chimney using either
a exible or rigid pipe ø 150 or 120 mm,
the choice of which is left to the installer.
To install a ø 150 pipe
• Fix the pipe in position using sufcient
pipe clamps (not supplied).
To install a ø 120 pipe
• To install a ø 120 mm air exhaust con-
nection, insert the reducer ange 9 on
the hood body outlet.
• Fix the pipe in position using sufcient
pipe clamps (not supplied).
• Remove any activated charcoal lters.
Connection in Recycling Version
• Insert the connection extension pieces
laterally 14.1 in connec-tion 15.
• Insert the Connector 15 into the
Support bracket 7.3 and x it with a
screw.
• Make sure that the outlet of the exten-
sion pieces 14.1 is hori-zontally and
vertically aligned with the chimney out-
lets.
• Connect the air outlet connection 15
to the hood body outlet using either
a exible or rigid pipe ø 150 mm, the
choice of which is left to the installer.
• Ensure that the activated charcoal l-
ters have been inserted.










Installation/Use electrolux 10
EN
Electrical Connection
• Connect the hood to the mains
through a two-pole switch having a
contact gap of at least 3 mm.
• Remove the grease lters (see para-
graph Maintenance) being sure that
the connector of the feeding cable is
correctly inserted in the socket placed
on the side of the fan.

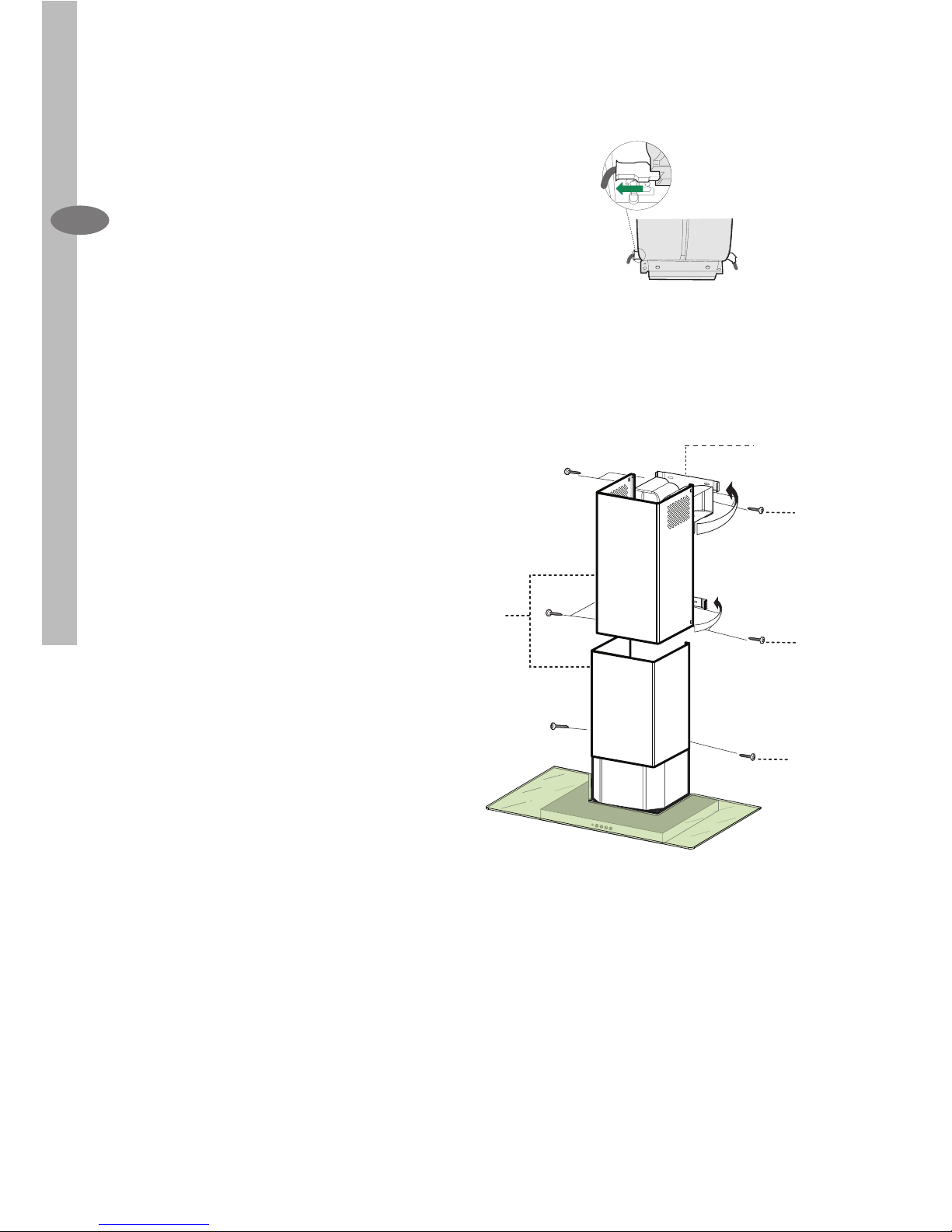

Chimney assembly
Upper Chimney
• Slightly widen the two sides of the
upper ue and hook them behind the
brackets 7.2.1, making sure that they
are well seated.
• Secure the sides to the brackets by
using the 4 screws 12c (2,9 x 9,5)
supplied.
• Make sure that the outlet of the exten-
sions pieces is aligned with the chim-
ney outlets.
Lower Chimney
• Slightly widen the two sides of the ue
and hook them between the upper
ue and the wall,
making sure that they are well seat-
ed.
• Fix the lower part laterally to the hood
body by using the 2 screws 12c (2,9 x
9,5) supplied.








11 electrolux Use
EN
USE

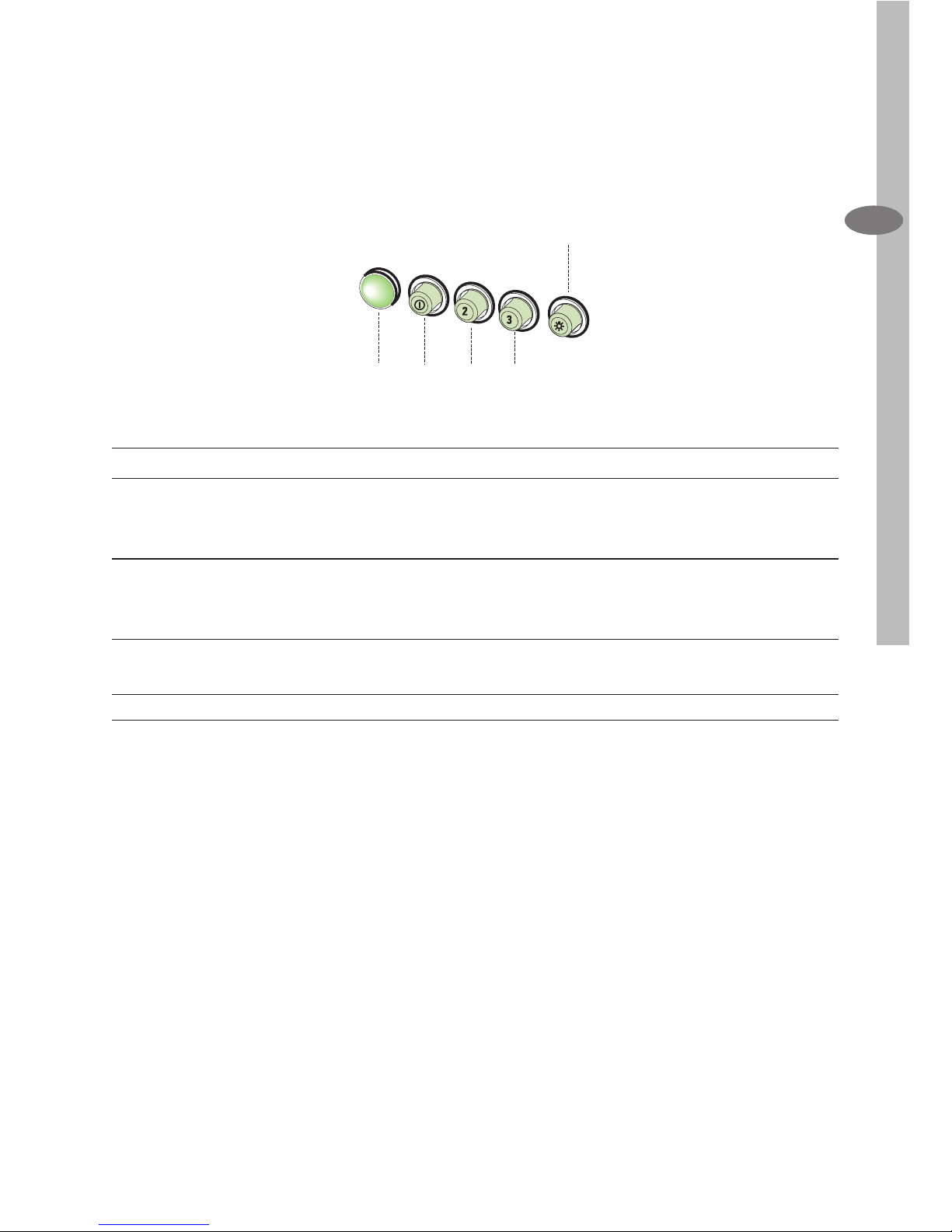

The hood can be switched on pushing directly onto the requested speed without
rstly having to select 0/1 button

  

L Light Switches the lighting system on and off.
S Led Motor running led.
V1 Motor Switches the extractor motor on and off at low speed. Used to
provide a contin-uos and silent air change in the presence of
light cooking vapours.
V2 Speed Medium speed, suitable for most operating conditions given
the optimum treated air ox/noise level ratio.
V3 Intensive Maximum speed, used for eliminating the highest cooking
vapour emission, including long periods.

Maintenance electrolux 12
EN
Cleaning of the Metal Cassette
Filters
• Filters can be washed in the dish ma-
chine. They need to be washed every
2 months or even more frequently in
case of particularly intensive use of
the hood.
• Remove the lters one by one pushing
them lateraly and simultaneously pull-
ing downwards.
• Any kind of bending of the lters has
to be avoided when washing them.
Before tting them again into the hood
make sure that they are completely
dry (The colour of the lter surface
may change throughout the time but
this has no inuence to the lter ef-
ciency).
• When tting the lters into the hood
pay attention that they are placed in
correct position and that the handle
faces outwards.
MAINTENANCE

13 electrolux Maintenance
EN
Replacing the Charcoal Filter
This lter cannot be washed or regener-
ated, and must be replaced when the F
touch control starts to ash, or at least
once every 4 months. The alarm is only
triggered when the motor is on.
• Remove the metal grease lters.
• Remove the saturated charcoal lter,
turning the fasteners provided.
• Fit the new lter and fasten it its cor-
rect position.
• Put the metal grease lters in their
seats.
Light replacement
20 W halogen light.
• Remove the snap-on lamp cover by
levering it from under the metal ring,
supporting it with one hand.
• Remove the halogen lamp from the
lamp holder by pulling gently.
• Replace the lamp with a new one of
the same type, making sure that you
insert the two pins properly into the
housings on the lamp holder.
• Replace the snap-on lamp cover.

Empfehlungen und Hinweise electrolux 14
DE
EMPFEHLUNGEN UND HINWEISE
Achtung! Frittiergeräte müssen wäh-
rend des Gebrauchs stets beaufsich-
tigt werden: Überhitztes Öl kann sich
entzünden.
• Keine ambierten Speisen unter der Ab-
zugshaube zubereiten: Brandgefahr.
• Die Dunstabzugshaube darf von Kindern
oder Personen, die hinsichtlich der Bedie-
nung nicht unterwiesen wurden, keines-
falls verwendet werden.
WARTUNG
• Bevor Wartungsarbeiten durchgeführt
werden, muss die Stromzufuhr zur Haube
unterbrochen werden, indem der Stecker
gezogen oder der Hauptschalter abge-
schaltet wird.
• Bei der Filterwartung müssen die vom
Hersteller empfohlenen Zeiträume zum
Austauschen der Filter genauestens ein-
gehalten werden.
• Zur Reinigung der Haubenächen Wir
empfehlen ein feuchtes Tuch und ein mil-
des Flüssigreinigungsmittel.
• Bitte keine Reinigungsmittel mit Scheu-
ermittel verwenden. Die Oberäche wird
damit verkratzt.
Das Symbol auf dem Produkt oder
seiner Verpackung weist darauf hin,
dass dieses Produkt nicht als normaler
Haushaltsabfall zu behandeln ist, sondern
an einem Sammelpunkt für das Recycling
von elektrischen und elektronischen Geräten
abgegeben werden muss. Durch Ihren
Beitrag zum korrekten Entsorgen dieses
Produkts schützen Sie die Umwelt und die
Gesundheit Ihrer Mitmenschen. Umwelt
und Gesundheit werden durch falsches
Entsorgen gefährdet. Weitere Informationen
über das Recycling dieses Produkts erhalten
Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder
dem Geschäft, in dem Sie das Produkt
gekauft haben.
MONTAGE
• Das Gerät darf nur vom Fachpersonal an-
geschlossen werden.
• Der Hersteller haftet nicht für Schäden, die
auf eine fehlerhafte und unsachgemäße
Montage zurückzuführen sind.
• Der minimale Sicherheitsabstand zwi-
schen Kochmulde und Haube muss 650
mm betragen.
• Prüfen, ob die Netzspannung mit dem
Wert auf dem im Haubeninneren an-
gebrachten Schild übereinstimmt.
• Bei Geräten der Klasse I ist sicherzu-
stellen, dass die elektrische Anlage des
Wohnhauses über eine vorschriftsmäßige
Erdung verfügt.
• Das Anschlussrohr der Haube zur
Luftaustrittsöffnung sollte möglicherweise
einen Durchmesser von 150 mm aufwei-
sen. Der Rohrverlauf muss so kurz wie
möglich sein.
• Die Haube darf an keine Entlüftungs-
schächte angeschlossen werden, in die
Verbrennungsgase (Heizkessel, Kamine
usw.) geleitet werden.
• Werden im Raum außer der Dunstabzugs-
haube andere, nicht elektrisch betriebene
(z.B. gasbetriebene) Geräte verwendet,
muss für eine ausreichende Belüftung
gesorgt werden. Sollte die Küche dies-
bezüglich nicht entsprechen, ist an einer
Aussenwand eine Öffnung anzubringen,
die Frischluftzufuhr gewährleistet.
BEDIENUNG
• Die Dunstabzugshaube ist ausschließlich
zum Einsatz im privaten Haushalt und zur
Beseitigung von Küchengerüchen vorge-
sehen.
• Bei unsachgemäßer Benutzung wird keine
Haftung übernommen.
Achtung! Große Flammen bei einge-
schalteter Haube niemals unbedeckt
lassen.
• Die Intensivität der Flamme ist so zu regu-
lieren, dass sie den Topfboden nicht über-
ragt.

15 electrolux Charakteristiken
DE
CHARAKTERISTIKEN
Platzbedarf




�


















Charakteristiken electrolux 16
DE
Komponenten
Pos. St. Produktkomponenten
11 Haubenkörper mit Schaltern, Be-
leuchtung, Gebläsegruppe, Filter
2 1 Teleskopkamin bestehend aus:
2.1 1 oberer Kaminteil
2.2 1 unterer Kaminteil
9 1 Reduzieransch ø 150-120 mm
14.1 2 Verlängerung Luftaustritt-An-
schlussstück
15 1 Luftaustritt-Anschlussstück
Pos. St. Montagekomponenten
7.2.1 2 Befestigungsbügel oberer Kamin-
teil
7.3 1 Bügel für Anschlusshalter
11 6 Dübel
12a 6 Schrauben 4,2 x 44,4
12c 6 Schrauben 2,9 x 9,5
St. Dokumentation
1 Bedienungsanleitung




  








17 electrolux Montage
DE
MONTAGE
Bohren der Befestigungslöcher
und Fixieren der Befestigungs-
bügel
Nachstehende Linien an die Wand
zeichnen:
• Eine vertikale Linie bis zur Decke oder
oberen Begrenzung, und zwar in der
Mitte des Bereiches, in dem die Hau-
be montiert werden soll;
• Eine horizontale Linie: mit einem mi-
nimalen Abstand von 650 mm zur
Kochäche.
• Einen Bügel 7.2.1 zirka 1-2 mm unter
der Decke oder oberen Begrenzung
an die Wand legen und seinen Mit-
telpunkt (Einschnitte) auf die vertikale
Bezugslinie ausrichten.
• Die Mitte der beiden Bügellöcher an
der Wand markieren.
• Den zweiten Bügel 7.2.1 an die Wand
legen, wobei ein Abstand X mm vom
oberen Bügel einzuhalten ist (X = Höhe
des jeweiligen oberen Kaminteils); den
Mittelpunkt (Einschnitte) auf die verti-
kale Bezugslinie ausrichten.
• Die Mitte der Bügellöcher an der Wand
markieren.
• Wie beschrieben einen Bezugspunkt
116 mm von der vertikalen Bezugs-
linie und 306 mm oberhalb der hori-
zontalen Bezugslinie kennzeichnen.
• Gleichermaßen an der gegenüberlie-
genden Seite vorgehen.
• Mit einem Bohrer ø 8 mm die markier-
ten Punkte bohren.
• Die Dübel 11 in die Bohrungen einfü-
gen.
• Den unteren Bügel mit den mitgelie-
ferten Schrauben 12a (4,2 x 44,4) -
xieren.
• Den Bügel für Anschlusshalter mit den
2 mitgelieferten Schrauben 12a (4,2 x
44,4) auf den beren Bügel 7.2.1 be-
festigen.
• 2 der mitgelieferten Schrauben 12a(4,2
x 44,4)bei den Befestigungslöchern
des Haubenkörpers einschrauben,
wobei zwischen Wand und Schrau-
benkopf ein Freiraum von 5-6 mm zu
belassen ist.


 






Montage electrolux 18
DE
Montage des Haubenkörpers
• Bevor der Haubenkörper eingehakt wird,
die 2 Schrauben Vr bei den Haubenkör-
per-Anhakpunkten festziehen.
• Den Haubenkörper bei den Schrauben
12a einhängen.
• Die Halteschrauben 12a denitiv festzie-
hen.
• Den Haubenkörper mit Hilfe der Schrau-
ben Vr ausrichten.
Anschluss in Abluftversion
Bei Abluftbetrieb kann die Haube vom
Installateur wa-hlweise mittels Rohr oder
Schlauch (ø150 oder 125mm) an die Au-
ßenrohrleitung angeschlossen werden.
Anschlussrohres ø 150
• Das Rohr mit geeigneten Rohrschellen
xieren. Das hierzu erforderliche Material
wird nicht mitgeliefert.
Anschlussrohres ø 120
• Bei Verwendung eines Anschlussrohres
ø 120 den Reduzieransch 9am Hau-
benaustritt anbringen.
• Das Rohr mit geeigneten Rohrschellen
xieren. Das hierzu erforderliche Material
wird nicht mitgeliefert.
• Eventuell vorhandene Aktivkohlelter
entnehmen.
Anschluss in Umluftversion
• Die Verlängerungen 14.1 beim Anschluss
15 seitlich einfügen.
• Den Anschluss 15 am Haltebügel 7.3
einsetzen und mit einer Schraube xie-
ren.
• Überprüfen, ob die Verlängerungen 14.1
mit den entsprechen-den Kaminstutzen
sowohl horizontal wie auch vertikal über-
einstimmen.
• Vom Installateur wahlweise mittels Rohr
oder Schlauch (ø 150 mm), den An-
schluss 15 am Haubenaustritt anbrin-
gen.
• Kontrollieren, ob der Aktivkohle-Ge-
ruchslter montiert ist.










19 electrolux Montage/Bedienung
DE
Elektroanschluss
• Bei Anschluss der Haube an das
Stromnetz muss ein zweipoliger
Schalter mit einem Öffnungsweg von
mindestens 3 mm zwischengeschal-
tet werden.
• Entfernen Sie die Fettlter (s. Ab-
schnitt „Wartung“) und versichern Sie
sich, daß die Kabelverbindung in die
Steckdose des Gebläses einwandfrei
eingesteckt wird.
Kaminmontage
Oberer Kaminteil
• Die beiden seitlichen Schenkel leicht
auseinanderbiegen, hinter den Bügeln
7.2.1 einhängen und bis zum An-
schlag wieder schließen.
• Bei den Bügeln 7.2.1 mit Hilfe der 4
mitgelieferten Schrauben 12c xie-
ren.
• Überprüfen, ob die Verlängerungen
mit den entsprechenden Kaminstut-
zen übereinstimmen.
Unterer Kaminteil
• Die beiden seitlichen Schenkel des
Kaminteils leicht auseinanderbiegen,
zwischen dem oberen Kaminteil und
der Wand einhängen und bis zum An-
schlag wieder schließen.
• Den unteren Teil seitlich am Hauben-
körper mit 2 der mitgelieferten Schrau-
ben 12c xieren.








Bedienung electrolux 20
DE
BEDIENUNG
Die Haube kann direkt auf die gewünschte Stufe eingeschaltet werden ohne daß
man vorher auf die Gebläsetaste 0/1 drückt.

  

LBeleucht. Schaltet die Beleuchtung ein und aus.
SLed Betriebsanzeigelampe.
V1 Motor Schaltet den Gebläsemotor mit minimaler Geschwindigkeit ein oder aus.
Diese Stufe ist für einen ständigen und besonders leisen Luftaustausch
bei geringer Kochdunstentwicklung geeignet.
V2 Geschw. Mittlere Gebläsestufe, eignet sich aufgrund des guten Verhältnisses
zwischen Fördervolumen und Geräuschentwicklung für die meisten
Anwendungssituationen.
V3 Geschw. Höchste Gebläsestufe, eignet sich für starke Kochdunstentwicklung,
auch über längere Zeit hin.
