Elpumps JPV 600 INOX User manual

GEBRAUCHSANWEISUNG
HASZNÁLATI UTASÍTÁS
USER MANUAL
MANUEL UTILISATEUR
NÁVOD K OBSLUZE
UŽÍVATEĽSKÁ PRÍRUČKA
ИΗCΤРУКЦИЯ ЗА УПОТРЕБА
INSTRUKCJA OBSŁUGI
MANUALE D’USO
BRUKSANVISNING
INSTRUCTIUNI DE UTILIZARE
UPUTE ZA UPOTREBU
BETJENINGSVEJLEDNING
KÄYTTÖOHJEET
BRUKSANVISNING
NAVODILA ZA UPORABO
INSTRUKCIJE ZA UPOTREBU
GARDEN PUMPS
GB
DE
HU
FR
RO
CZ
SK
BG
PL
HR
DK
IT
SE
NO
FI
RS
SI

JPV 800
JPP 1300 F
JPV 1300
JPV 1300 B
JPV 1300 INOX
JPV 900
JPV 1300 B AUTOMATIC
JPV 1300 INOX AUTOMATIC
JPV 1500
JPV 1500 INOX
JPV 1500 AUTOMATIC
JPV 2000 B
JPV 1500 B
JPV 1500 B AUTOMATIC
JPV 600 INOX
JPV 1300 AUTOMATIC
JPV 1500 INOX AUTOMATIC
Típusok/Types
JPV 800 INOX
JPV 1000 INOX
JPV 1300 MuiltiJet
JPV 1300 MuiltiJet
AUTOMATIC

3
GEBRAUCHSANWEISUNG
ACHTUNG! Dieses Gerät dürfen Kinder nicht benutzen. Die Reinigung
und die Wartung dürfen Kinder nicht durchführen. Solche Personen, die über
geschwächten physischen Zustand, geschwächte Wahrnehmungsfähigkeiten oder
geschwächten Verstand verfügen, beziehungsweise nicht genügende Erfahrung
und Wissen haben, dürfen das Gerät nur neben Aufsicht benutzen, oder nur dann,
wenn sie zu der sicheren Benutzung des Geräts angeleitet wurden und die aus der
Benutzung stammenden Gefahren verstehen.
Sie haben ein modernes, formgestaltetes, ökonomisches, umweltfreundliches Produkt gekauft. Bei der Planung
des Produktes haben wir darauf besonders geachtet, dass nur solche Grundstoffe verwendet werden, welche bei
der Verarbeitung in den produktionstechnologischen Vorgängen die Umwelt nicht beschädigen. Bei der Benutzung
des Produktes setzen sich keine gesundheitsgefährdenden, umweltschädigenden Stoffe frei, die Materialien kann
man nach der Abnützung wiederverwenden, ohne Umweltverschmutzung. Das durch Sie gekaufte Produkt kann
nach der Lebensdauer die Umwelt, in erster Linie den Boden und das Grundwasser mit den Zersetzungsprodukten
belasten. Dieses Gerät nicht als Kommunalmüll entsorgen! Die Informationen zur Entsorgung des Geräts können
Sie in den Kaufhäusern, Vertriebstellen, Selbstverwaltungen sowie unter unserer Webseite bekommen. Mit der
fachgemäßen Entsorgung, Recycling des abgenutzten Geräts befördern wir gemeinsam den Schutz der Umwelt!
Warnung! zur Bewahrung der Sicherheit von Personen und Gegenständen Beachten Sie
besonders folgende Warnzeichen!
GEFAHR! Stromschlaggefahr! Die Nichtbeachtung der Vorschriften kann
Stromschlaggefahr verursachen.
GEFAHR! Die Nichtbeachtung der Vorschriften kann schwere Gefahr der Sicherheit
von Personen und Gegenständen verursachen.
ACHTUNG! Die Nichtbeachtung der Vorschriften kann zur Beschädigung der Pumpe
oder der Anlage führen.
Informationen zur Deutlichkeit und sicheren Bedienung.
Die Pumpe ist nicht frostsicher! Lassen Sie es nicht bei Frostwetter liegen!
Vor der Montage, Demontage oder Reinigung muss das Gerät immer vom Netz
getrennt werden!
Kinder dürfen mit dem Gerät nicht spielen!
ACHTUNG! Vor dem Beginn der Montage diese Gebrauchsanweisung sorgfältig lesen! Wir
übernehmen keine Garantie für die aus der Nichtbeachtung dieser Vorschriften stammenden
Schäden.
DE

4
DE
SICHERHEITSTECHNISCHE VORSCHRIFTEN
Das Gerät darf man nur zum laut den gültigen Normen mit Berührungsschutz versehenen, geerdeten Netz anschließen!
- Bei Störungen währen dem Betrieb, oder bei Außerkraftsetzung den Stecker aus der Steckdo se ausziehen!
- Vor der Wartung muss man das Gerät von dem Netz durch ausziehen des Steckers trennen!
- Der Trockenlauf der Pumpe ist verboten!
- Die Anschlussleitung des Geräts darf man zu Hause nicht austauschen! Bei der Beschädigung der
Anschlussleitung dürfen nur die in der Serviceliste aufgelisteten Service den Austausch in der Originalqualität
durchführen!
- Den Netzstecker auf trockener Stelle zum Netz anschließen!
- Es ist verboten, das Gerät mit montierbarem Stecker zu benutzen!
- Reparaturen mit Demontage des Motorteils darf nur ein Fachmann oder Fachservice durchführen! Nach der
Reparatur muss man beim Gerät eine Dichtigkeitsprüfung machen. Die Erfüllung der Dichtigkeitsprobe muss
man schriftlich nachweisen!
- WennmaneineVerlängerungsschnurbraucht,ausschließlichTypH07RN-Fmin.3x1,5mm² Verlängerungsschnur
benutzen, mit gegen verspritztes Wasser geschützter Steckdose!
- Die Spannung und Stromart auf dem Datenschild muss mit den Daten des Netzes übereinstimmen!
- Aus Sicherheitsgründen einen hochsensiblen Strom-Schutzschalter (Fi Relais 30mA DIN VDE 01100T739)
montieren!
Achtung! Dieses Gerät nur für Haushaltszweck, für eigene Benutzung verwenden!
Vor der Inbetriebnahme der Pumpe müssen Sie sich überzeugen:
• von der Unversehrtheit der Versorgungsleitung der Pumpe und des Steckers!
•Die fehlerhafte Pumpe nicht in Betrieb setzen! Reparatur ausschließlich in Fachservice ausführen lassen!
•Zum Aufheben und Transport der Pumpe den Griff benutzen! Den Stecker nicht durch die Versorgungsleitung
aus der Steckdose herausziehen!
Es ist verboten das Gerät eigenmächtig zu ändern, bzw. zu verändern!
Achtung! Heißes Wasser kann Verletzungen verursachen!
Wenn keine Flüssigkeit durch die Pumpe strömt (die Druckseite abgeschlossen ist, oder die Saugseite luftig
ist) und die Pumpe längere Zeit (>10 Minuten) läuft, kann das darin bendliche Wasser sehr warm sein.
Trennen Sie das Gerät vom Netz und warten Sie, dass die Pumpe und das Wasser auskühlen.
Das Gerät erst dann einschalten, wenn alle Fehler beseitigt wurden.
Inhaltsverzeichnis
1. Kapitel: Allgemein
2. Kapitel: Anwendungsgrenzen
3. Kapitel: Inbetriebnahme, Benutzung
4. Kapitel: Technische Daten
5. Kapitel: Instandhaltung, Fehlersuche

5
1. Kapitel: Allgemein
AUFBAU, FUNKTION
Die Pumpe hat einen einfachen Aufbau. Der Antriebsmotor ist ein Einphasen-Asynchronmotor mit
Kondensator, Kugellager. Das Pumpengehäuse ist Stahlguss, bei INOX-Ausführung korrosionsbeständige
Stahlplatte, andere Teile aus Kunststoff, der Laufrad besteht aus Kunststoff, der gegen Verschleiß durch
Flüssigkeit beständig ist (noryl), beziehungsweise aus inox Material. Das Flügelrad der Ausführung mit dem Zeichen ”B”
weist auf Metallügel hin. Die Pumpeneinheit ist zu dem speziell ausgestalteten Schild des Elektromotors angeschlossen,
so ist das Laufrad direkt auf der korrosionsbeständigen Stahlwelle des Motors. Die Wellendichtung der Pumpeneinheit
ist eine Axialdichtung. Durch den axialen Dichtungsring ordnungswidrig durchdringende Flüssigkeit kommt zwischen
der Pumpeneinheit und dem Motor ins Freie, es deutet auf Fehler hin. Der Ansaugstutzen hat einen waagerechten, der
Druckstutzen einen senkrechten Gewindeanschluss.
DE
Lfd.Nr. Bezeichnung
1 Elektromotor
2 Ventilatorhaube
3 Klemmengehäuse
4 Kabel
5Gri󰀨
6 Pumpengehäuse
7 Druckzweig-Anshlusspunkt
8Au󰀨üllö󰀨nung
9 Saugzweig-Anschlusspunkt
10 Ablaufö󰀨nung
Die Pumpen mit der Bezeichnung „Automatic” sind mit dem Gerät Typ COELBO COMPACT 2
ausgerüstet, es dient als Schutz gegen Trockenlauf, und verhindert dadurch das Kaputtgehen
derPumpe.DieausführlichenInformationenbezüglichderFunktiondesGerätsndenSiein
dem mitgelieferten ergänzenden Maschinenbuch (COELBO COMPACT 2 Gebrauchsanweisung).
ANWENDUNGSBEREICH
ACHTUNG! Das Gerät ist nur für Haushaltszweck bestimmt! Das durch die Fa. ELPUMPS Kft.. produzierte
JPV (Wasserstrahl) Pumpe ist für die Förderung von sauberem Wasser, oder von über ähnliche Eigenschaften verfügenden
nicht aggressiven Flüssigkeiten geeignet. Es ist besonders gut benutzbar für Sicherung von Gebrauchswasser von
Haushalten (Gießen, Tierhaltung) sogar von Brunnen mit Gas.
ANWENDUNGSBEREICH
•Förderung von sauberem Wasser und anderen nicht ätzenden Flüssigkeiten mit kleiner Viskosität,
•Wasserversorgung des Haushaltes,
•Versorgung von Anlagen,
•Wassergewinnung von behohrten und gegrabenen Brunnen,
•Gießen von Garten,
•Gießen von Gewächshäuser, Folienzelten,
Abbildung 1.

6
2. Kapitel: Anwendungsgrenzen WARNUNG!
Die Pumpe ist nicht geeignet für den Transport von brennbaren, oder gefährlichen
Flüssigkeiten!
WARNUNG! Trockenlauf der Pumpe ist streng zu vermeiden!
Es ist verboten das Gerät im Schwimm- oder Gartenbecken zu benutzen, wenn Lebewesen im
Becken sind!
Für die entsprechende Funktion der Pumpe ist notwendig, dass man die grundsätzlichen
Vorsichtsmaßnahmen einhält! Die Pumpe muss vor Dampfabscheidung (zum Beispiel in
Schacht) geschützt werden, für entsprechende Lüftung sorgen! Dampf im Motorraum oder
Schaltergehäuse kann zum frühzeitigen Fehler der Pumpe führen. Es ist wichtig, dass das Gerät
auf einem gedeckten Ort steht, wodurch sie vor Sonne, beziehungsweise Regen geschützt
werdenkann.BeizuhoherUmgebungstemperaturkanndashäugeein-undausschaltender
Pumpe verursachen. Man muss auch für Winterschutz sorgen! Die erfrorene Flüssigkeit kann
zumBruchdesPumpengehäusesundderdarinbendlichenTeileführen.
NICHT GEEIGNET FÜR
•Salzwasser;
• üssige Lebensmittel;
•textil-, bzw. papierhaltiges Abwasser;
•aggressive, ätzende Mittel und Chemikalien;
•säurige, entzündliche, explosive, bzw. ätherische Flüssigkeiten;
•wärmere Flüssigkeiten als 35 ºC;
•sandiges Wasser, bzw. Flüssigkeiten mit Schleifwirkung.
3. Kapitel: Inbetriebnahme, Benutzung
GEFAHR! Stromschlaggefahr. Alle Einbauprozesse erst ausführen, wenn die
Pumpe ausgeschaltet und vom Netz getrennt ist!
GEFAHR! Stromschlaggefahr. Die für den Einbau verantwortlichen Personen
müssen sich überzeugen, ob das elektrische Netz mit einer wirksamen
Erdungsleitung laut den gültigen Normen ausgerüstet ist!
Die Pumpen sind einphasig, sind mit 2+Schukostecker am Ende der Leitung versehen, in
diesem Fall erfolgt die Erdung beim Einstecken des Steckers in die Steckdose.

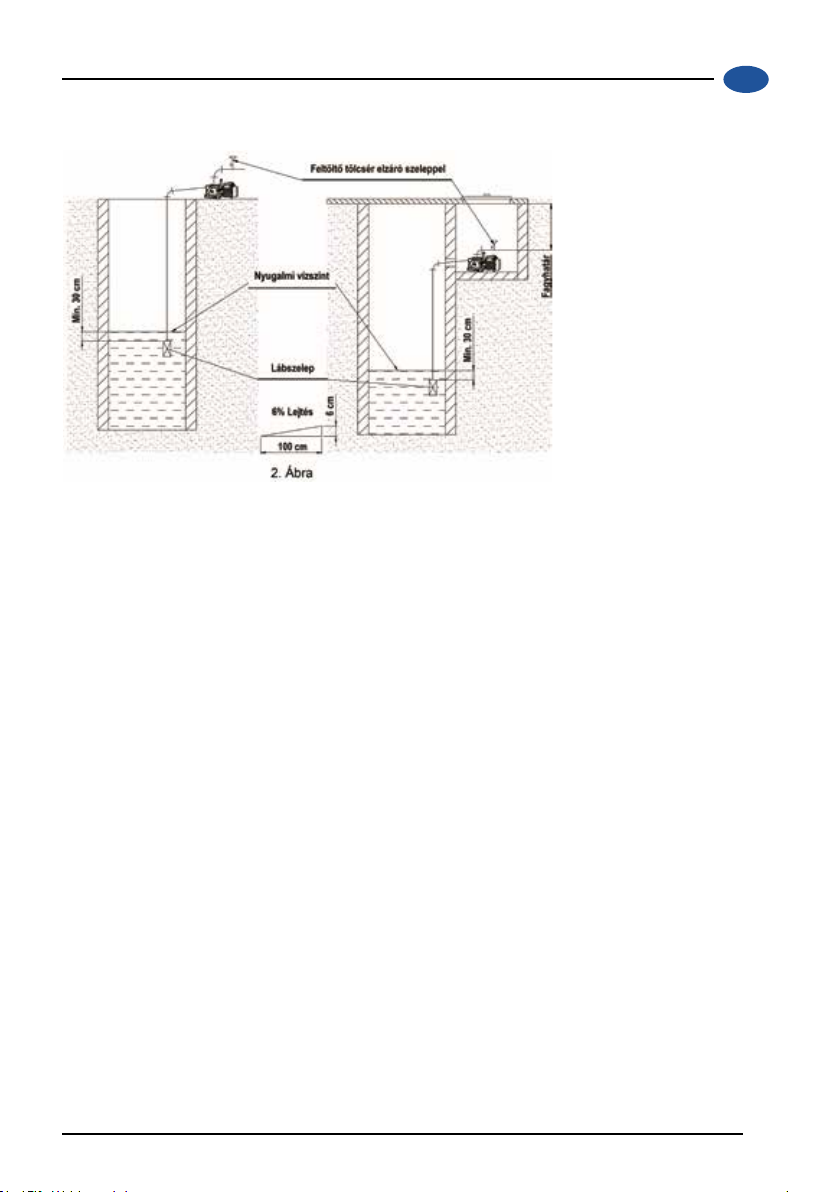

Die Pumpe muss waagerecht, in optimaler Nähe der Wassergewinnungsstelle aufgestellt werden! Wenn die
zwischen dem Wasserstand des Brunnens und der Pumpenstutzen senkrecht gemessene Entfernung mehr
als 9 Meter (bei bestimmten Typen 8 m) beträgt, kann man Wasser von um 1-2 m tiefer auch gewinnen, wenn
man die Pumpe in der Nähe des Brunnens in einen Schacht aufstellt.
DE

7
BEI FIXAUFSTELLUNG
Die Pumpe und die wasserbefördernde Rohrleitung soll man wegen Frostgefahr unter die Frostgrenze legen! Wenn wegen
den Installierungsumständen der Ausbau eines Schachtes notwendig ist, muss so ausgeformt werden, dass zur Wartung
und Reparatur der Pumpe für eine Person genügend Platz zur Verfügung steht. In der Wand des Schachtes muss man x
einen Leiter einbauen. Man muss für den Schutz gegen Grundwasser, sowie Abschließbarkeit des Schachtes sorgen! Man
muss die gute Belüftung des Schachtes sichern um zu vermeiden, dass die Dampfabscheidung in das Schlatergehäuse oder
Motorraum kommt, und das Gerät nicht beschädigt. Es ist VERBOTEN die Pumpe direkt in den Brunnen zu installieren, weil
es Unfallgefahr bedeutet!
Den elektrischen Anschluss, Schutz
des Motors muss man gemäß
den Vorschriften ausführen. Die
Installierung darf nur durch einen
Fachmann ausgeführt werden! Der
Anschluss zum Stromnetz muss aus
der Sicht des Berührungsschutzes
die Vorschriften der bezüglichen
Normen erfüllen! Die Leitung der
Saugseite muss man aus einem
dem Nenndurchmesser des
Absaugstutzens entsprechenden Rohr
ausformen, so dass der höchste Punkt
bei dem Saugstutzen der Pumpe sein
muss. Nach dem Druckstutzen soll
man ein T –Zwischenstück einlegen,
in den nach oben zeigenden Teil muss
man ein Absperrventil, sowie einen Fülltrichter einbauen. Um die wegen der Absaugung des Wasserstandes auftretenden
Luftblasen zu vermeiden muss das Saugrohr länger als 9 m (8 m) sein. Wenn in dem Saugsystem 1 St. 90º Bogen und 1 St.
T –Stück wenig ist, muss man zu der Ausformung der notwendigen Brüche (Bögen) sog. Bogenstücke verwenden, weil die
Anwendung der Kniestücke die Reibungsverluste erhöht, und so die Saugfähigkeit reduziert. Die Neigung des waagerechten
Abschnittes des Saugrohrs muss 6% sein. Schließen Sie die Druckleitung zu dem Druckstutzen des Geräts an, möglichst
unter Benutzung des exiblen Rohrabschnittes! Die Dichtung der Rohranschlüsse muss man mit großer Sorgfalt unter
Verwendung von Dichtungsmaterial (Teonschnur, Teonband) ausführen!
BEFESTIGUNG
Das Gerät muss auf eine feste Fläche aufgestellt und befestigt werden! Die Befestigung muss stabil sein und muss sichern,
dass sie sich bei etwaiger Vibration nicht lockert! Die zu der Befestigung notwendigen Schrauben (2 St.) durch die am
Behälterbein ausgeformten Bohrungen führen, dann anziehen. Die Schrauben soll man auch mit Unterlagen versehen, damit
diese an einer großen Fläche anliegen. Die Schrauben entsprechend der Verkleidung auswählen (zum Beispiel Stahldübel,
einbetonierte Ankerschrauben usw.).
INBETRIEBNAHME
Erster Schritt der Inbetriebnahme ist das Auffüllen der Pumpe, bzw. der Saugleitung mit Wasser. Es kann nach dem
Ausschrauben der auf dem oberen Teil der Pumpe bendlichen Verschlussschraube, oder durch den Fülltrichter erfolgen, der
in den Druckzweig eingebaut wurde. Bis zum Entfallen der Luftblasen muss man auffüllen, dann die Füllöffnung abschließen!
DE

8
•Man muss die Dichtheit des Systems kontrollieren!
•Den Stecker des Geräts zum Netz anschließen (Siehe: Sicherheitsvorschriften)! Mit dem Einschalten des auf
dem Schaltkasten der Pumpe bendlichen Schalters schaltet die Pumpe ein und befördert das Wasser.
•Wenn Sie die Strömung des Flüssigkeit beenden, schalten Sie die Pumpe aus!
• Im Motor der Pumpe bendet sich ein Wärmeschutzrelais, es schaltet den Motor beim Überhitzen aus, der
schaltet aber nach dem Abkühlen automatisch wieder ein. Dieses Relais kann die Beschädigung der in der
Pumpe bendlichen Kunststoffteile bei mangelnder Flüssigkeit nicht verhindern.
•Zur Ein- und Ausschaltung der Pumpe dient ausschließlich der eingebaute Netz-Trennschalter, er sichert die
gleichzeitige Unterbrechung von allen Polen und beim Ausschalten ist die Entfernung der Sensoren des
Schalters (Luftspalt) größer als 3 mm. Durch Stellung in „I” Lage des Schalters kann man die Pume unter
Spannung setzen. Den „Betrieb”-Zustand der Pumpe zeigt auch das Leuchten des Schalters.
EINSTELLUNG
Vor der Inbetriebnahme muss man sich überzeugen, ob die Pumpe in die Drehrichtung leicht dreht? Es kann
man durch die am Wellenende bei dem Motorventilator ausgeformten Schlitz, Bohrung, oder Blattung
(abhängig von der Zeit der Herstellung ist die Ausformung des Wellenendes unterschiedlich) mit Hilfe eines
Schraubenziehers, oder eines anderen Hilfsmittels kontrollieren. ACHTUNG! Das Drehen des Ankers des Motors darf man
nicht mit Hilfe des Kunststoffventilators durchführen, weil es brechen kann! Beim Einschalten des Motors nach der Abnahme
der Ventilatorhaube besteht Lebensgefahr, deshalb ist es VERBOTEN! Die Pumpe nicht ohne Wasser (trocken) laufen
lassen, weil dadurch die Wellendichtung beschädigt werden kann. Wenn man alles richtig macht, schaltet die Pumpe beim
Ein-Ausschalten des Schalters ein und fördert Wasser.
KONTROLLE
Vor dem Beginn des Betriebs der Pumpe, muss man die Dichtungen noch einmal sorgfältig kontrollieren!
Überprüfen Sie die Seriensicherungen des Motors, ob sie den richtigen Typ und Qualität haben!
4. Kapitel: Technische Daten
DE
Тyp JPV 800 JPV 900 JPP 1300 F JPV 1300,
JPV 1300 B
JPV 1500,
JPV 1500 B JPV 2000 B
Gewicht 10 kg 11,5 kg 10 kg 12,5/12,5 kg 14/14 kg 25 kg
Drehrichtung, von der Pumpe gesehen
Berührungsschutzklasse
Betriebsart
Max. Hubhöhe 40 m 42 m 47 m 47 m 48 m 48 m
Max. Saughöhe 8 m
Kondensator (Betriebs-) (μF/V) 10/450 μF/V 16/450 μF/V 20/450 μF/V 20/450 μF/V 25/450 μF/V 40/450 μF/V
Laufranzahl(St.)
Nennspannung
Betriebsfrequenz
Schutz
Betriebslage
Größe des Saug / Druckstutzens 1 ½"
Maximalen leistungsaufnahme 800 W 900 W 1300 W 1300 W 1500 W 2000 W
Maximalen stomaufnahme 3,3 A 3,9 A 4,3 A 4,3 A 6,8 A 8,2 A
Drehzahl
Maximalen wasserförderung 60 l/min 62 l/min 75 l/min 90 l/min 105 l/min 170 l/min
Geräuschniveau (in 1,5 m Entfernung) (LwA) 75 dB 75 dB 90 dB 90 dB 90 dB 90 dB
LpA 67 dB 67 dB 82 dB 82 dB 82 dB 82 dB
Kennfeldnummer 1. 2. 4. 3. 5. 6.
2800 1/min
1"
horizontal
IPX4 - spritzwassergeschützt
50 Hz
230 V ~
1
9 m
S1 ständig
I.
links

9
DE
Тyp JPV 600 Inox JPV 800 Inox JPV 1000 Inox JPV 1300 Inox JPV 1500 Inox
Gewicht 6,5 kg 9 kg 12 kg 10 kg 11 kg
Drehrichtung, von der Pumpe gesehen
Berührungsschutzklasse
Betriebsart
Max. Hubhöhe 38 m 40 m 47 m 48 m 48 m
Max. Saughöhe
Kondensator (Betriebs-) (μF/V) 10/450 μF/V 10/450 μF/V 16/450 μF/V 20/450 μF/V 25/450 μF/V
Laufranzahl(St.)
Nennspannung
Betriebsfrequenz
Schutz
Betriebslage
Größe des Saug / Druckstutzens
Maximalen leistungsaufnahme 600 W 800 W 1000 W 1300 W 1500 W
Maximalen stomaufnahme 3 A 3,3 A 4,3 A 4,3 A 6,8 A
Drehzahl
Maximalen wasserförderung 60 l/min 60 l/min 72 l/min 90 l/min 105 l/min
Geräuschniveau (in 1,5 m Entfernung) (LwA) 75 dB 75 dB 87 dB 87 dB 87 dB
LpA 67 dB 67 dB 79 dB 79 dB 79 dB
Kennfeldnummer 7. 8. 9. 10. 11.
2800 1/min
1"
horizontal
IPX4 - spritzwassergeschützt
50 Hz
230 V ~
1
S1 ständig
8 m 9 m
I.
links
Тyp
JPV 1300 B
Automatic,
JPV 1300
Automatic
JPV 1300 Inox
Automatic
JPV 1500 B
Automatic,
JPV 1500
Automatic
JPV 1500 Inox
Automatic
Gewicht 13/13 kg 11 kg 15/15 kg 11,5 kg
Drehrichtung, von der Pumpe gesehen
Berührungsschutzklasse
Betriebsart
Max. Hubhöhe 47 m 48 m 48 m 48 m
Max. Saughöhe
Kondensator (Betriebs-) (μF/V)
Laufranzahl(St.)
Nennspannung
Betriebsfrequenz
Schutz
Betriebslage
Größe des Saug / Druckstutzens
Maximalen leistungsaufnahme 1300 W 1300 W 1500 W 1500 W
Maximalen stomaufnahme 4,3 A 4,3 A 6,8 A 6,8 A
Drehzahl
Maximalen wasserförderung 90 l/min 90 l/min 105 l/min 105 l/min
Geräuschniveau (in 1,5 m Entfernung) (LwA) 90 dB 87 dB 90 dB 87 dB
LpA 82 dB 79 dB 82 dB 79 dB
Kennfeldnummer 3. 10. 5. 11.
2800 1/min
horizontal
1"
50 Hz
IPX4 - spritzwassergeschützt
1
230 V ~
20/450 μF/V 25/450 μF/V
S1 ständig
9 m
links
I.

10
Тyp
JPV 1300 MuiltiJet
JPV 1300 MultiJet
Automatic
Gewicht 12/13 kg
Drehrichtung, von der Pumpe gesehen links
Berührungsschutzklasse I.
Betriebsart S1 ständig
Max. Hubhöhe 53 m
Max. Saughöhe 9 m
Kondensator (Betriebs-) (μF/V) 25/450 μF/V
Laufranzahl(St.) 5
Nennspannung 230 V ~
Betriebsfrequenz 50 Hz
Schutz IPX4 - spritzwassergeschützt
Betriebslage horizontal
Größe des Saug / Druckstutzens 1"
Maximalen leistungsaufnahme 1300 W
Maximalen stomaufnahme 5,5 A
Drehzahl 2800 1/min
Maximalen wasserförderung 100 l/min
Geräuschniveau (in 1,5 m Entfernung) (LwA) 90 dB
LpA 82 dB
Kennfeldnummer 12.
0
5
10
15
20
25
30
35
40
45
50
55
012345678910
H[m]
Q[m
3
/h]
1. 2. 3. 4. 5. 6.
0
5
10
15
20
25
30
35
40
45
50
55
012345678
H[m]
Q[m
3
/h]
7. 8. 9. 10. 11.12.
DE

11
5. Kapitel: Instandhaltung, Fehlersuche
WICHTIG! Vor den Wartungsarbeiten muss man die Pumpe von dem elektrischen
Netz mit Ausziehen aus der Steckdose trennen.
Die durch die ELPUMPS Kft. hergestellte Pumpe hat einfachen Einbau. Sie funktioniert bei sorgfältigem Aufbau zuverlässig.
Man muss aber mindestens jährlich die Dichtung (Hanfwerg oder Teon) des Fußventils am unteren Ende des Saugrohrs
kontrollieren. Die Unversehrtheit ist sehr wichtig! Das Fußventil ist der wichtige Teil des Wasserversorgungssystems.
Die Kontrolle und die Instandhaltung ist beim harten oder sandigen Wasser häuger notwendig! Das Gerät braucht bei
vorschriftsmäßigem Betrieb keine besondere Wartung. Die Lager der Motor sind mit Fett geschmiert, das Fett sichert
die entsprechende Schmierung der Lager bis 1500 Betriebsstunden. Die Pumpe muss man bei Frostgefahr durch die
dafür bestimmte Ablass-Schraube entwässern und vom Brunnen demontieren und vor Frost geschützt lagern! Wenn die
Förderleistung der Pumpe sinkt, kann die Beschädigung des Laufrads oder Sand im Diffusor der Grund sein. Wenn das
Laufrad gerissen, gebrochen ist oder auf der Welle schlottert, muss ausgetauscht werden! Wenn das Gerät auf solchem Platz
installiert wird, wo die menschliche Überwachung nicht gesichert werden kann (z.B.: Garten eines Wochenendhauses), dann
muss man vor dem Wegfahren das Gerät vom Netz trennen! Zur Lagerung, sowie zum Transport in größerer Entfernung
muss man das Gerät in Verpackungskarton legen, der die Pumpe vor Beschädigungen schützt. Wir weisen darauf hin,
dass die Pumpe vor Lagerung, oder dauerhafter Stillstand entwässert werden muss!
DE
Achtung! Heißes Wasser kann Verletzungen verursachen!
Wenn keine Flüssigkeit durch die Pumpe strömt (die Druckseite abgeschlossen ist, oder die Saugseite luftig
ist) und die Pumpe längere Zeit (>10 Minuten) läuft, kann das darin bendliche Wasser sehr warm sein.
Trennen Sie das Gerät vom Netz und warten Sie, dass die Pumpe und das Wasser auskühlen.
Das Gerät erst dann einschalten, wenn alle Fehler beseitigt wurden.
Wasser kann aus folgenden Gründen warm werden:
•Unsachgemäße Montage ( Undichtheit auf der Saugseite, die Pumpe kann Luft einsaugen)
Wassermangel in dem Saugrohr (der Wasserstand ist gesunken, das Fußventil liegt nicht um min. 30cm unter
der Wasserhöhe, die Saugtiefe überschreitet die Saugfähigkeit der Pumpe)
•Geschlossene Druckseite, aber die Pumpe funktioniert (die Pumpe läuft kontinuierlich, aber keine Flüssigkeit
strömt durch).
ARBEITSSCHUTZVORSCHRIFTEN
Den Netzstecker auf trockener Stelle zum Netz anschließen!
•Das Gerät darf man nur zum laut den gültigen Normen mit Berührungsschutz versehenen Netz anschließen!
•Bei Störungen währen dem Betrieb, oder bei Außerkraftsetzung den Stecker aus der Steckdose ausziehen!
•Wartungen, Reparaturen und Montage darf man nur beim vom Netz getrennten Gerät vornehmen, inkl.
Austausch der Anschlussleitung! Diese Reparaturen darf nur ein Fachmann durchführen!
•Es ist VERBOTEN das Gerät im Schwimm- oder Gartenbecken zu benutzen, wenn Lebewesen im Becken sind!
GARANTIAUSSCHLÜSSE
•Ablauf der Garantie.
•Korrektur des Garantiescheins, Maschinenschildes.
•Gewaltsamer Eingriff, Riss, Bruch der Bestandteile (z.B.: wegen Frost).
•Verstopfung, großer Verschleiß wegen verschmutztem, sandigem, schlammigem Wasser.

12
• Benutzung der Pumpe im feuchten, dampgen Raum (z.B. im schlecht gelüfteten Schacht)
•Unsachgemäßer Anschluss, Betrieb.
•Wenn der Motor unter Wasser war (z.B. in Schacht)!
ENTSORGUNG DER ABGENUTZTEN ELEKTRISCHEN UND ELEKTRONISCHEN GERÄTE
(Verwendbar im Mülltrennungssystem der Europäischen Union und anderen Staaten)
Dieses Symbol auf dem Gerät oder der Verpackung zeigt, dass das Produkt nicht als Hausmüll entsorgt
werden darf. Das Gerät muss man bei einer Mülldeponie der elektrischen und elektronischen Geräte abgeben.
Durch die richtige Entsorgung dieser Geräte können sie die Gesundheits- und Umweltschäden vorbeugen, die
auftreten würden, wenn man die richtige Art der Entsorgung nicht befolgen würde. Das Recycling der Materialien hilft bei der
Bewahrung der Naturschätze. Im Interesse der Wiederverwertung des Produktes können Sie weitere Informationen bei der
zuständigen Behörde, örtlichen Entsorgungsrma oder Verkaufsstelle einholen.
Information zu der Verpackung: Die Verpackungen muss man entsprechend dem Verpackungsmaterial entsorgen.
ERKLÄRUNG: Die ELPUMPS KFT., 4900 Fehérgyarmat, Szatmári út 21., Ungarn bestätigt hiermit die CE-Konformität des
Produktes (also, dass das Produkt die bezüglichen europäischen Normen erfüllt) beziehungsweise, dass die Taucherpumpe
den Daten auf dem Datenschild und in der Gebrauchsanleitung entspricht. Diese Erklärung beruht auf der Zertizierung der
TÜV Rheinland InterCert Kft.
DE

13
HU
HASZNÁLATI ÚTMUTATÓ
FIGYELEM! Ezt a készüléket gyermekeknek tilos használni. A tisztítást és a
felhasználói karbantartást gyermekek nem végezhetik el. A készülékeket csökkent
zikai, érzékszervi vagy szellemi képességekkel rendelkező, illetve tapasztalattal és
tudással nem rendelkező személyek csak akkor használhatják, ha felügyelik őket,
vagy ha utasításokat kaptak a készülék biztonságos használatára vonatkozóan, és
megértik az ezzel járó veszélyeket.
Ön egy korszerűen formatervezett, gazdaságos üzemű, környezetbarát terméket vásárolt. A termék tervezésénél fokozott
gyelmet fordítottunk arra, hogy olyan alapanyagokat alkalmazzunk, amelyek feldolgozása során a gyártástechnológiai
folyamatok a környezetet nem károsítják. A termék használata során az egészségre, környezetre káros anyagok nem
szabadulnak fel és elhasználódása után újra hasznosíthatók, visszaforgathatok környezetszennyezés nélkül. Tudnia kell,
hogy az Ön által megvásárolt készülék életciklusa után bomlási termékeivel a környezetet, elsősorban a talajt és a talajvizet
károsíthatja. Ezért kérjük, hogy az elhasználódott terméket ne tegye a kommunális hulladékok közé. Az elhasználódott
termék elhelyezésével kapcsolatos információkat az áruházakban, az értékesítő helyeken, önkormányzatoknál valamint
honlapunkon kaphat. Az elhasználódott termék szakszerű kezelésével, újrahasznosításával közösen segítsük elő a
környezetünk megóvását!
Figyelmeztetés!Aszemélyiéstárgyibiztonságmegőrzéseérdekében,fordítsanakkülönleges
gyelmetazalábbijelekkelellátottfeliratokra!
VESZÉLY! Áramütés veszélye! Figyelmeztet, hogy az előírás be nem tartása
elektromoskisülésveszélyéveljár.
VESZÉLY!Figyelmeztet,hogyaz előírás be nemtartása súlyosszemélyi éstárgyi
biztonságratörténőveszélytidézhetelő.
FIGYELEM!Figyelmeztet,hogyazelőírásbenemtartásaa,szivattyú,vagyberendezés
károsodásához vezethet.
Információkazérthetőségésakezelésbiztonságossátételéhez.
Aszivattyúfagyhatásellennemvédett!Nehagyjaaztfagyosidőjárásikörülmények
között!
Összeszerelés, szétszerelés vagy tisztítás előtt mindig válassza le a készüléket a
hálózatról!
Gyermekeknemjátszhatnakakészülékkel!
FIGYELEM!Abeszerelésmegkezdéseelőttolvassákelgyelmeseneztahasználatiutasítást!
Azelőírásbenemtartásábólszármazókárosodástnemfedigarancia.

14
BIZTONSÁGTECHNIKAIELŐÍRÁSOK
A készüléket csak az érvényes szabványok szerinti érintésvédelemmel ellátott, földelt hálózatra szabad
csatlakoztatni!
- Üzem közbeni rendellenességek, vagy üzemen kívül helyezés esetén a hálózati csatlakozó dugót a
csatlakozó aljzatból ki kell húzni!
- A karbantartást kizárólag a hálózatról leválasztott, konnektorból kihúzott készüléken szabad elvégezni!
- Tilos a szivattyút szárazon üzemeltetni!
- A készülék hálózati csatlakozóvezetékét házilag nem szabad cserélni! A készülék csatlakozó vezetékének
meghibásodása esetén annak kicserélése csak a Szervizjegyzékben feltüntetett javítóegységek által történhet,
az eredetivel megegyező minőségű kábelre!
- A hálózati dugót száraz helyen csatlakoztassuk a hálózathoz!
- A készüléket szerelhető dugvillával használni tilos!
- Bármilyen javítást, amely a motor szétszedését vonja maga után, kizárólag szakember vagy szakszerviz
végezhet! A javítás után a berendezést egy tömítettség-¬ellenőrzésnek kell alávetni! A tömítettség-ellenőrzés
megtörténtét a javítást végző szakembernek vagy szakszerviznek írásban kell igazolnia!
- Ha hosszabbítóra van szükség, kizárólag H07RN-F típusú minimum 3x1,5 mm²-es hosszabbító vezetéket
alkalmazzon a kifreccsenő víz ellen védett konnektorral!
- Az adattáblán feltüntetett feszültség és áramtípus egyezzen meg a hálózat adataival!
- Biztonsági okokból fel kell szerelni egy nagy érzékenységű áram-védőkapcsolót (Fi relé 30mA DIN VDE
01100T739)!
Figyelem!Ezatermékcsakháztartásicélokra,sajátfelhasználásrahasználható!
A szivattyú üzembe helyezése előtt győződjön meg:
• A szivattyú tápvezeték és a dugaszoló épségéről!
• Ne indítsa be a szivattyút, ha meghibásodott! A javításokat kizárólag szakszervizben végeztesse!
• A szivattyú felemelésére és szállítására a fogantyút használja! Ne használja a tápvezetéket a dugaszolónak
konnektorból való kihúzására!
Tilosakészülékenbármilyenönkényesváltoztatást,illetvemódosítástvégezni!
Vigyázat! A forró víz sérüléseket okozhat!
Ha a szivattyún keresztül nincs folyadékáramlás (a nyomóoldal zárva van, vagy a szívó oldal belevegősödött)
és a szivattyú hosszabb ideig (>10 perc) üzemel, a benne lévő víz erősen felmelegedhet. Válassza le a
készüléket az elektromos hálózatról és hagyja, hogy a szivattyú és a víz is lehűljön!
Csak azután kapcsolja be a gépet, ha minden hibát elhárítottak!
Tárgymutató
1.Fejezet:Általános tudnivalók
2.Fejezet: Alkalmazási határok
3.Fejezet:Üzembe helyezés, használat
4.Fejezet: Műszaki adatok
5.Fejezet: Karbantartás, hibakeresés
HU

15
1.Fejezet:Általánostudnivalók
FELÉPÍTÉS,MŰKÖDÉS
A szivattyú egyszerű felépítésű készülék. Meghajtó motorja egyfázisú, üzemi kondenzátoros, golyós
csapágyazású, aszinkron motor. A szivattyúház acélöntvény, INOX kivitel esetén korrózióálló acéllemez,
egyéb alkatrészek műanyagból, a járókerék a folyadék eróziós koptatásának jól ellenálló műanyagból (noryl),
illetve inox anyagból készülnek. A ”B” jelű kivitelek lapátkereke fémlapátozásra utal. A szivattyú egység a villamos motor
speciálisan kiképzett pajzsára csatlakozik, így a járókerék közvetlenül a motor korrózióálló acél tengelyére kerül. A szivattyú
egység tengelytömítését axiál tömítés látja el. Az axiális tömítőgyűrűn rendellenesen átjutó folyadék a szivattyú egység és a
motor között a szabadba juthat, jelezve a meghibásodást. A szívócsonk vízszintes, a nyomócsonk függőleges csatlakozású
menettel rendelkezik.
Sorszám Megnevezés
1 Villamos motor
2 Ventilátor búra
3 Kapocsház
4 Tápkábel
5 Fogantyú
6 Szivattyú ház
7 Nyomóági csatlakozási pont
8Feltöltő nyílás
9Szívóági csatlakozási pont
10 Leeresztő nyílás
Az„Automatic”megnevezésselellátottszivattyúk COELBO COMPACT2típusúkészülékkel
szereltek, amely védelmet nyújt a szározon futás ellen, ezáltal megakadályozza a szivattyú
tönkremenetelét. A készülék működésével kapcsolatos részletes tájékoztatót, a mellékelt
kiegészítőgépkönyvbentalálja(COELBOCOMPACT2Használatiutasítás).
RENDELTETÉS, ALKALMAZÁSI TERÜLET
FIGYELEM! Ez a készülék csak háztartásban, háztartási célra használható! Az ELPUMPS Kft.. által
gyártott JPV (vízsugár) szivattyú tiszta víz, vagy hozzá hasonló tulajdonságokkal rendelkező, nem agresszív folyadékok
szállítására alkalmas. Kiválóan használhatók háztartások használati vizéinek (öntözés, locsolás, állattartás) biztosítására
még gázos kutakból is.
FELHASZNÁLÁSI TERÜLETEK
• Tiszta víz és más, alacsony viszkozitású, nem maró folyadékok szállításához.
• Házi vízellátáshoz,
• berendezések kiszolgálásához,
• fúrt és ásott kutakban lévő vizek kiemelésére,
• kerti öntözéshez,
• zöldségtermesztő üvegházak, fóliasátrak öntözéséhez,
HU
1. Ábra

16
2.Fejezet:Alkalmazásihatárok
FIGYELMEZTETÉS!A szivattyú nem alkalmas gyúlékony, vagy veszélyes folyadék
szivattyúzására!
FIGYELMEZTETÉS!Szigorúankerülnikellaszivattyúszárazüzemeltetését!
Tilos az úszó vagy kerti medence vizének szivattyúzása, amikor személyek, élő állatok
tartózkodnak benne!
A szivattyú megfelelő működéséhez elengdhetetlen, hogy az alapvető óvintézkedéseket
betartsuk! A szivattyút védjük (példáúl aknákban) a páralecsapódástól, ügyeljünk a
megfelelőszellőzöttségről!Amotortérbevagykapcsolóházbabejutottpáraaszivattyúkorai
tönkremeteléhez vezethet. Fontos, hogy a készülék jól fedett helyen legyen, amivel védjük
aközvetlennapsütéstőlilletvecsapadéktól.Atúlmagaskörnyezetihőmérsékletaszivattyú
gyakoriki-bekapcsolásáteredményezheti.Gondoskodnikellatéliesítésrőlis!Amegfagyott
folyadékaszivattyúházésabennelévőalkatrészektörésétokozhatja.
NEM HASZNÁLHATÓ
• sós víz,
• folyékony élelmiszerek,
• textilanyagot, illetve papíranyagot tartalmazó szennyvíz,
• agresszív, maró hatású szerek és vegyszerek,
• savas, gyúlékony, robbanó, illetve illó folyadékok,
• 35 ºC-nál melegebb folyadékok,
• homokos víz, illetve csiszoló folyadékok szivattyúzására.
3.Fejezet:Üzembehelyezés,használat
VESZÉLY!Áramütésveszélye.Abeszerelésselkapcsolatosmindenműveleteta
szivattyúnakahálózatbólvalókikapcsoltállapotábankellelvégezni!
VESZÉLY! Áramütés veszélye. A beszerelésért felelős személyeknek kell
meggyőződnie arról, hogy az elektromos hálózat el van-e látva egy hatékony
földelővezetékkel,azérvénybenlévőnormatívákszerint!
A szivattyúk egyfázisúak, 2+földeléses villásdugóval vannak ellátva a tápvezetékek végén,
ebbenazesetbenaföldelésavillásdugónakacsatlakozóbaillesztéséveltörténikmeg.
A szivattyú minden esetben vízszintes elrendezéssel, optimális közelségben legyen elhelyezve a víznyerő
helyhez! Ha a kút víztükrének szintje és a szivattyú csonkja között függőlegesen mért távolság 9 méternél
(bizonyos típusoknál 8 m) több, a szivattyút a kút közelében kialakított aknába telepítve 1-2 méterrel
mélyebbről is felhozható a víz.
FIXTELEPÍTÉSESETÉN
A szivattyút és vízszállító csőrendszerét a fagyveszély miatt célszerű a fagyhatár alá helyezni!
Haa telepítés körülményei miatt aknakiépítése szükséges,annak kialakítása olyanlegyen, hogy aszivattyú karbantartásához,
HU

17
esetleges javításához a munkát
végző személy részére elegendő
hely álljon rendelkezésre. Az akna
falába xen beépített létrát kell
elhelyezni. Gondoskodni kell az akna
talajvíz elleni védelméről valamint
lezárhatóságáról! Biztosítani kell
az akna jó szellőzését, elkerülve
az esetleges páralecsapódást, ami
a motortérbe vagy kapcsolóházba
jutva tönkreteheti a készüléket. A
szivattyú berendezést közvetlenül a
kútba telepíteni balesetveszélyes,
ezért TILOS! A motor villamos
bekötését, védelmét az előírtak
szerint kell elvégezni. A telepítést csak
szakember végezheti! Az elektromos
hálózatra való bekötés érintésvédelmi
szempontból feleljen meg az ide vonatkozó szabványok előírásainak! A szívóoldali vezeték a szívócsonk névleges
átmérőjének megfelelő csőből alakítandó ki úgy, hogy a legmagasabb pontja a szivattyú szívócsonkjánál legyen. A
nyomócsonk után egy T elágazót célszerű közbeiktatni, ennek felfelé fordított ágába elzáró szelepet, valamint feltöltő tölcsért
tanácsos beépíteni. A vízszint leszívása miatt kialakuló levegősödés elkerülése érdekében a szívócsövet 9 (8) méternél
hosszabbra kell készíteni. Amennyiben a szívórendszerben 1 db 90º-os ív és 1 db T idom kevésnek bizonyul, a szükséges
törések (hajlatok) kialakításához tanácsos ún. ívidomokat alkalmazni, mert a könyökidomok alkalmazása növeli a súrlódási
veszteségeket, így csökkenti a szívóképességet. A szívócső vízszintes szakaszának lejtése 6%-os legyen.
A nyomóvezetéket csatlakoztassa a készülék nyomócsonkjához, lehetőleg exibilis csőszakasz használatával! A
csőcsatlakozások tömítését nagy gonddal végezze tömítőanyag (teonzsinór, teon-szalag) felhasználásával!
RÖGZÍTÉS
A szivattyút szilárd burkolattal ellátott felületre helyezzük el és rögzítsük. A rögzítésnek stabilnak kell lennie, biztosítani
kell, hogy az esetleges vibráció hatására a rögzítés ne lazuljon meg! A rögzítéshez szükséges csavarokat (2db) fűzze át a
lábon kialakított furatokon vagy nyitásokon, majd húzza meg azokat. A csavarokat ajánlott alátétekkel is ellátnia, hogy azok
minnél nagyobb felületen feküdhessenek fel. A csavarokat a burkolatnak megfelelően válassza ki (például acél dübelek,
bebetonozott alapcsavarok stb. használatával).
BEÜZEMELÉS
A beüzemelés eső lépése a szivattyúnak, illetve a szívóvezetéknek a vízzel való feltöltése. Ez történhet a szivattyú felső
részén található zárócsavar kicsavarása után, vagy a feltöltő tölcséren keresztül, amit a nyomóágba építettek be. A feltöltést
a légbuborékok megszűnéséig kell végezni, majd a feltöltő nyílást elzárni!
• Ellenőrizni kell a rendszer tömítettségét!
• A készülék hálózati csatlakozódugóját csatlakoztassa a hálózathoz (Lásd: Biztonságtechnikai előírások)! A
szivattyú kapcsolódobozán található kapcsoló bekapcsolásával a szivattyú beindul és elkezdi a vízszállítást.
• Ha megszünteti a folyadék áramlását, kapcsolja ki a szivattyút!
• A szivattyú motorjában egy hővédelmi relé található, amely túlhevülés esetén kikapcsolja a motort, de az
lehülés után automatikusan visszakapcsol. Ez a relé nem tudja megakadályozni a szivattyú- ban található
műanyag alkatrészek sérülését folyadék hiány esetén.
HU

18
• A szivattyú ki-be kapcsolására kizárólag a beépített hálózati leválasztó kapcsoló szolgál, amelyik minden pólus
egyidejű megszakítását biztosítja és kikapcsoláskor a kapcsoló érintkezőinek távolsága (légköze) 3 mm-nél
nagyobb. A kapcsoló billentyűjének „I” helyzetbe állításával helyezheti feszültség alá a szivattyút. A szivattyú
„üzem” állapotát a kapcsoló kivilágított állapota is jelzi.
BESZABÁLYOZÁSIMŰVELETEK
Üzembe helyezés előtt győződjünk meg arról, hogy a szivattyú az üzemi forgásirányba könnyedén fordul-e?
Ezt a motor ventillátor felőli tengelyvégén kiképzett hasíték, furat, vagy lapolás (a gyártás idejétől függően
változó tengelyvégi kiképzés) igénybevételével, csavarhúzó, esetleg egyéb segédeszköz segítségével tehetjük.
VIGYÁZAT! A motor forgórészének elforgatását nem szabad a műanyag ventillátort igénybe véve elvégezni, mert eltörhet!
A motort a ventillátorbúra levétele után bekapcsolni veszélyes, ezért TILOS!
A szivattyút víz nélkül (szárazon) járatni nem tanácsos, mert a tengelytömítés meghibásodhat. Ha mindent a leírtak szerint
végzünk el, a ki-be kapcsoló bekapcsolásával beindul a szivattyú, elkezdi a vízszállítást.
ELLENŐRZÉS
Mielőtt a szivattyú berendezés üzemi működését megkezdenénk, még egyszer gondosan ellenőrizzük a
tömítéseket! Nézzük meg, a motor soros védőbiztosítékait, hogy helyes típusúak és értékűek-e!
4.Fejezet:MűszakiAdatok
Típus JPV 800 JPV 900 JPP 1300 F JPV 1300,
JPV 1300 B
JPV 1500,
JPV 1500 B JPV 2000 B
Tömeg 10 kg 11,5 kg 10 kg 12,5/12,5 kg 14/14 kg 25 kg
Forgásirány, szivattyú felől nézve
Érintésvédelmi osztály
Üzem jellege
Max. összemelő magasság 40 m 42 m 47 m 47 m 48 m 48 m
Max. szívómélység 8 m
Kondenzátor (üzemi) (μF/V) 10/450 μF/V 16/450 μF/V 20/450 μF/V 20/450 μF/V 25/450 μF/V 40/450 μF/V
Járókerék száma (db)
Névleges feszültség
Üzemi frekvencia
Védettség
Üzemi helyzet
Szívó / nyomócsonk mérete 1 ½"
Maximális teljesítmény felv. 800 W 900 W 1300 W 1300 W 1500 W 2000 W
Maximális áramfelvétel 3,3 A 3,9 A 4,3 A 4,3 A 6,8 A 8,2 A
Fordulatszám
Maximális folyadékszállítás 60 l/min 62 l/min 75 l/min 90 l/min 105 l/min 170 l/min
Zajszint (1,5 m távolságban) (LwA) 75 dB 75 dB 90 dB 90 dB 90 dB 90 dB
LpA 67 dB 67 dB 82 dB 82 dB 82 dB 82 dB
Jelleggörbe száma 1. 2. 4. 3. 5. 6.
2800 1/min
230 V ~
50 Hz
IPX4 - freccsenő víz ellen védett
vízszintes
1"
1
bal
I.
S1 állandó
9 m
HU

19
Típus JPV 600 Inox JPV 800 Inox JPV 1000 Inox JPV 1300 Inox JPV 1500 Inox
Tömeg 6,5 kg 9 kg 12 kg 10 kg 11 kg
Forgásirány, szivattyú felől nézve
Érintésvédelmi osztály
Üzem jellege
Max. összemelő magasság 38 m 40 m 47 m 48 m 48 m
Max. szívómélység
Kondenzátor (üzemi) (μF/V) 10/450 μF/V 10/450 μF/V 16/450 μF/V 20/450 μF/V 25/450 μF/V
Járókerék száma (db)
Névleges feszültség
Üzemi frekvencia
Védettség
Üzemi helyzet
Szívó / nyomócsonk mérete
Maximális teljesítmény felv. 600 W 800 W 1000 W 1300 W 1500 W
Maximális áramfelvétel 3 A 3,3 A 4,3 A 4,3 A 6,8 A
Fordulatszám
Maximális folyadékszállítás 60 l/min 60 l/min 72 l/min 90 l/min 105 l/min
Zajszint (1,5 m távolságban) (LwA) 75 dB 75 dB 87 dB 87 dB 87 dB
LpA 67 dB 67 dB 79 dB 79 dB 79 dB
Jelleggörbe száma 7. 8. 9. 10. 11.
8 m 9 m
bal
I.
S1 állandó
vízszintes
1"
2800 1/min
1
230 V ~
50 Hz
IPX4 - freccsenő víz ellen védett
Típus
JPV 1300 B
Automatic,
JPV 1300
Automatic
JPV 1300 Inox
Automatic
JPV 1500 B
Automatic,
JPV 1500
Automatic
JPV 1500 Inox
Automatic
Tömeg 13/13 kg 11 kg 15/15 kg 11,5 kg
Forgásirány, szivattyú felől nézve
Érintésvédelmi osztály
Üzem jellege
Max. összemelő magasság 47 m 48 m 48 m 48 m
Max. szívómélység
Kondenzátor (üzemi) (μF/V)
Járókerék száma (db)
Névleges feszültség
Üzemi frekvencia
Védettség
Üzemi helyzet
Szívó / nyomócsonk mérete
Maximális teljesítmény felv. 1300 W 1300 W 1500 W 1500 W
Maximális áramfelvétel 4,3 A 4,3 A 6,8 A 6,8 A
Fordulatszám
Maximális folyadékszállítás 90 l/min 90 l/min 105 l/min 105 l/min
Zajszint (1,5 m távolságban) (LwA) 90 dB 87 dB 90 dB 87 dB
LpA 82 dB 79 dB 82 dB 79 dB
Jelleggörbe száma 3. 10. 5. 11.
bal
I.
S1 állandó
9 m
20/450 μF/V 25/450 μF/V
1
230 V ~
50 Hz
IPX4 - freccsenő víz ellen védett
vízszintes
1"
2800 1/min
HU

20
Típus
JPV 1300 MuiltiJet
JPV 1300 MultiJet
Automatic
Tömeg 12/13 kg
Forgásirány, szivattyú felől nézve bal
Érintésvédelmi osztály I.
Üzem jellege S1 állandó
Max. összemelő magasság 53 m
Max. szívómélység 9 m
Kondenzátor (üzemi) (μF/V) 25/450 μF/V
Járókerék száma (db) 5
Névleges feszültség 230 V ~
Üzemi frekvencia 50 Hz
Védettség IPX4 - freccsenő víz ellen védett
Üzemi helyzet vízszintes
Szívó / nyomócsonk mérete 1"
Maximális teljesítményfelvétel 1300 W
Maximális áramfelvétele 5,5 A
Fordulatszám 2800 1/min
Maximális folyadékszállítás 100 l/min
Zajszint (1,5 m távolságban) (LwA) 90 dB
LpA 82 dB
Jelleggörbe száma 12.
HU
0
5
10
15
20
25
30
35
40
45
50
55
012345678910
H[m]
Q[m
3
/h]
1. 2. 3. 4. 5. 6.
0
5
10
15
20
25
30
35
40
45
50
55
012345678
H[m]
Q[m
3
/h]
7. 8. 9. 10. 11.12.
