Eneo HDD-1080M2810IR D User manual

EN
DE
FR
Quick Installation Guide
1/3” HDcctv Dome, Fixed,
Day&Night, 1920x1080, 12V,
2.8-10mm, Infrared, Indoor
HDD-1080M2810IR D

2
Table of content
Notes on safety .............................................................................................................3
Parts supplied ...............................................................................................................3
Part names .....................................................................................................................4
Installation instructions ...............................................................................................5
Pan & Tilt adjustments.....................................................................................................................................................6
Zoom & Focus adjustments ..........................................................................................................................................7
Power supply connections.............................................................................................................................................8
Operating instructions .................................................................................................9
Using OSD controller........................................................................................................................................................9
Description of the joystick operation ..........................................................................................................9
Description of the D-ZOOM adjustment ...................................................................................................9
Set the video format according to system, EX-SDI or HD-SDI........................................................................ 10
OSD menu startup ......................................................................................................................................................... 10
Direct control menu...................................................................................................................................................... 11
Further information ....................................................................................................11

3
EN

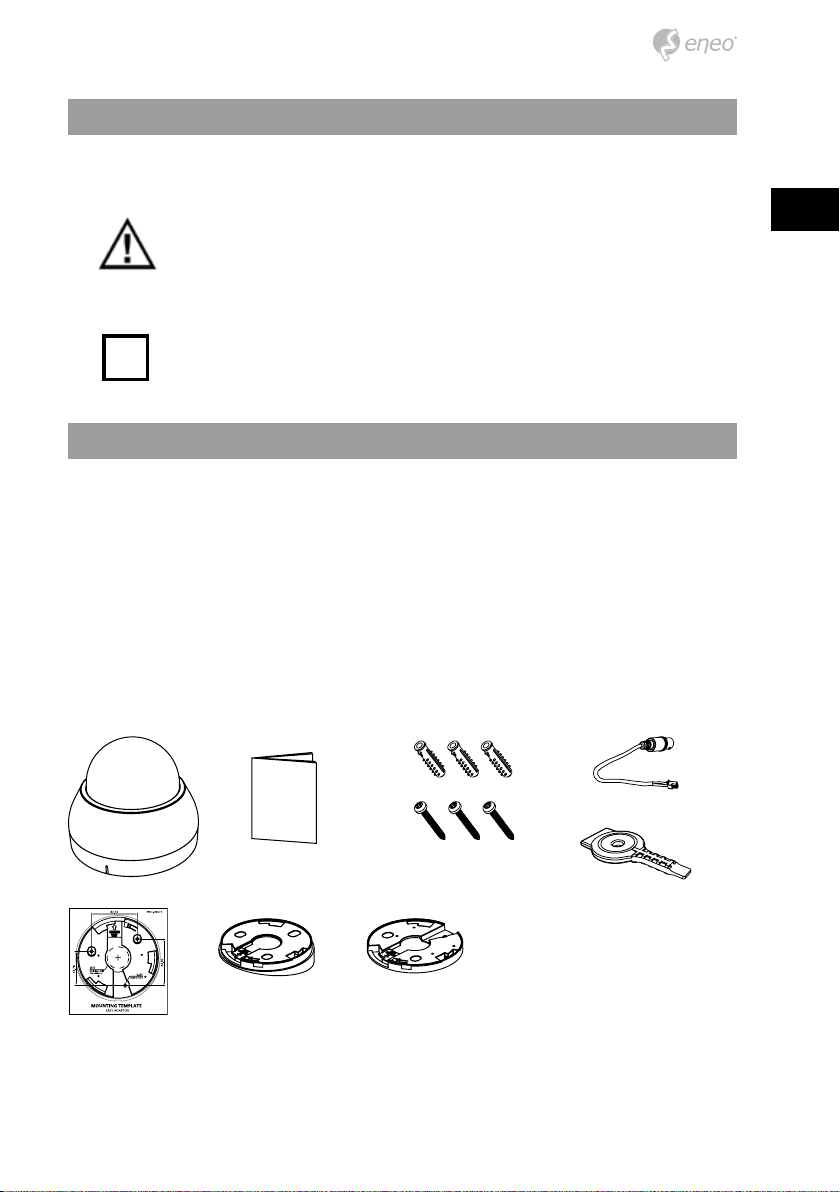

Parts supplied
• Dome Camera
• Operating Instruction
• Mounting Template
• Easy Adaptor
• Tilted Adaptor
• Open & Adjust driver (1x)
• Plastic Anchor: 6 x 30mm (3x)
• Mounting Screw: 3.5 x 25mm (3x)
• Video Sub-out Cable (1x)
Notes on safety
Please also pay attention to the enclosed safety instructions, and carefully read through
this instruction guide before initial operation.
Important points of warning are marked with a caution symbol.
iImportant points of advice are marked with a notice symbol.

4

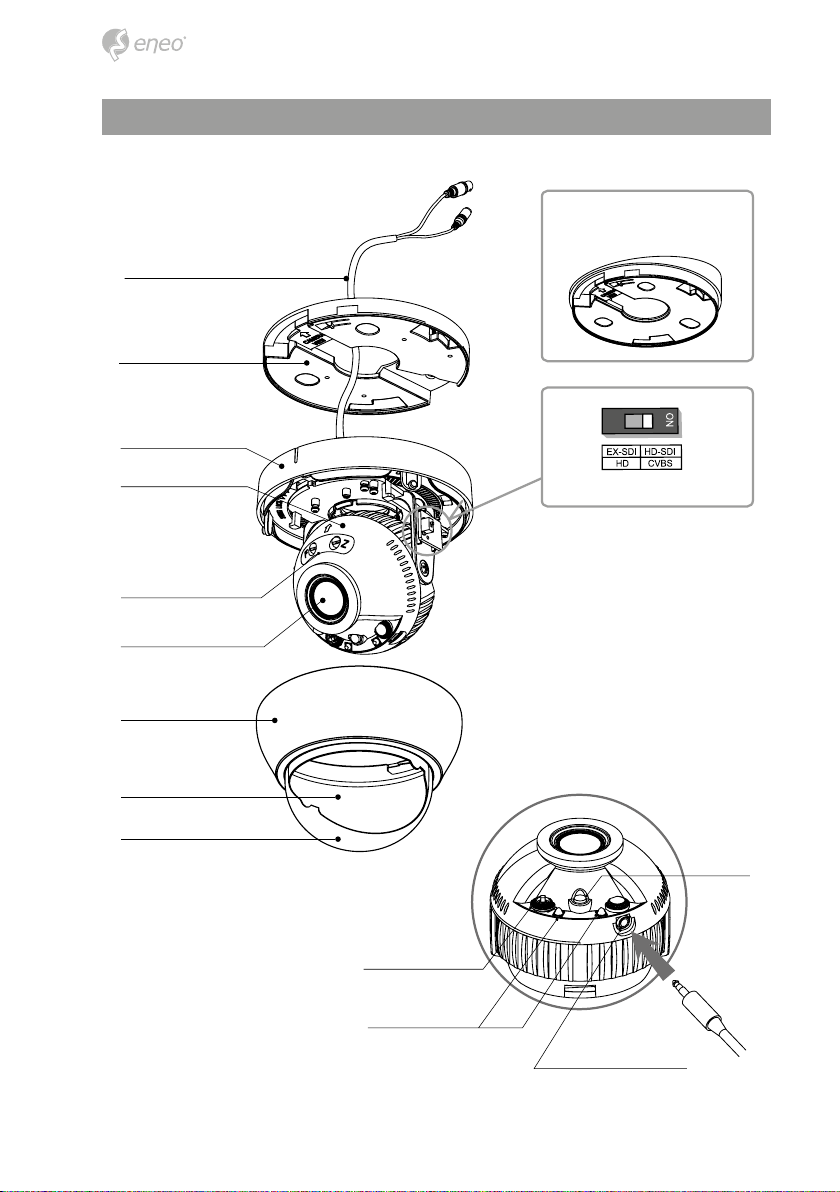

Part names
3-Axis gimbal
Easy Adaptor
at type
Power cable
OSD control joy stick
Focus / Zoom
Lens
IR LEDs
Dome cover
Dome base
Video Sub-out connector
Light sensor
Bubble shield
Bubble
Option: Tilted Easy Adaptor
Video format switch

5
EN

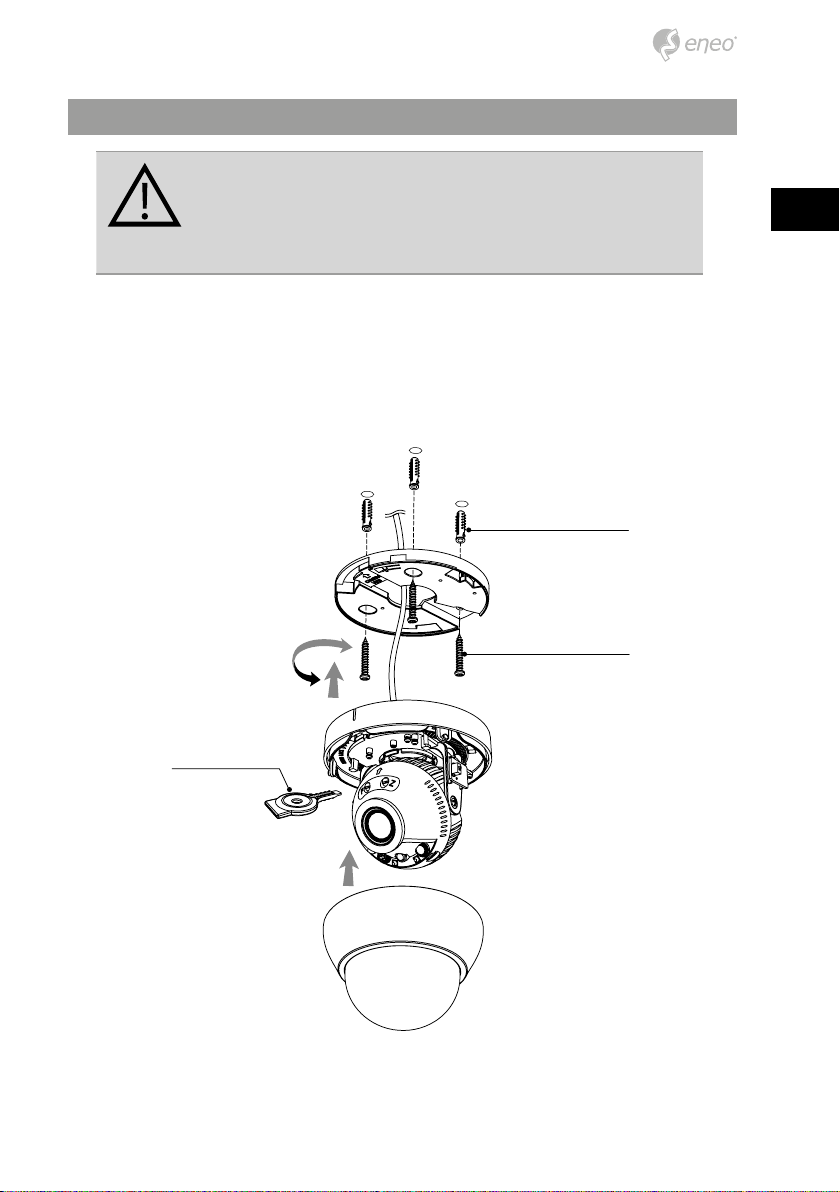

Installation instructions
CAUTION: The camera’s base should be attached to a structural
object, such as concrete, hard wood, wall stud or ceiling rafter
that supports the weight of the camera. If necessary use appro-
priate mounting material (e.g. anchors) instead of the material
enclosed with the camera.
1. Drill three holes for mounting on the ceiling or wall.
2. Attach the Easy Adaptors at the pre-drilled installation position and x it by using
mounting screws. (4x30mm)
3. Route the power/video cable to the connecting place.
4. Place the dome base assembly to the Easy Adaptor.
5. Adjust the camera’s viewing angle (Pan, Tilt, Rotation)
6. Assemble the dome cover to the dome base unit.
Plastic Anchor (6x30mm)
Open & Adjust driver
Mounting Screw (3.5x25mm)

6

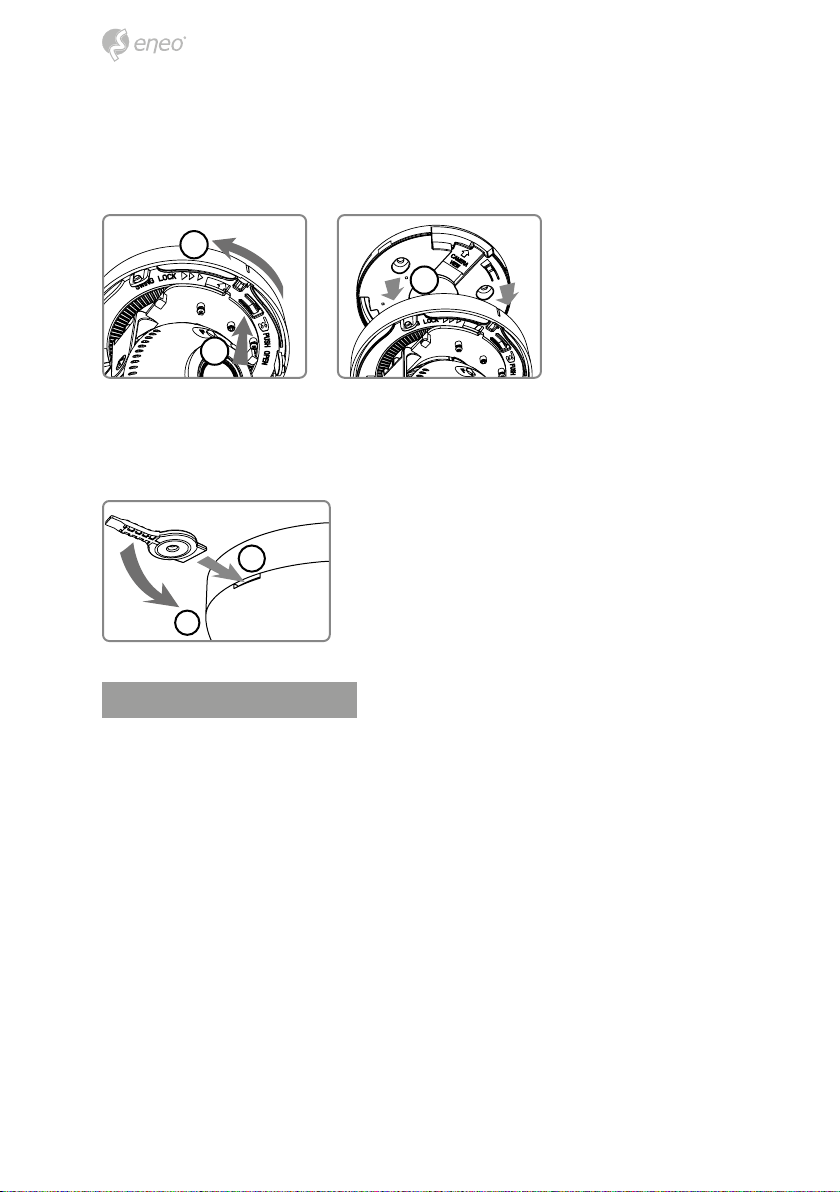

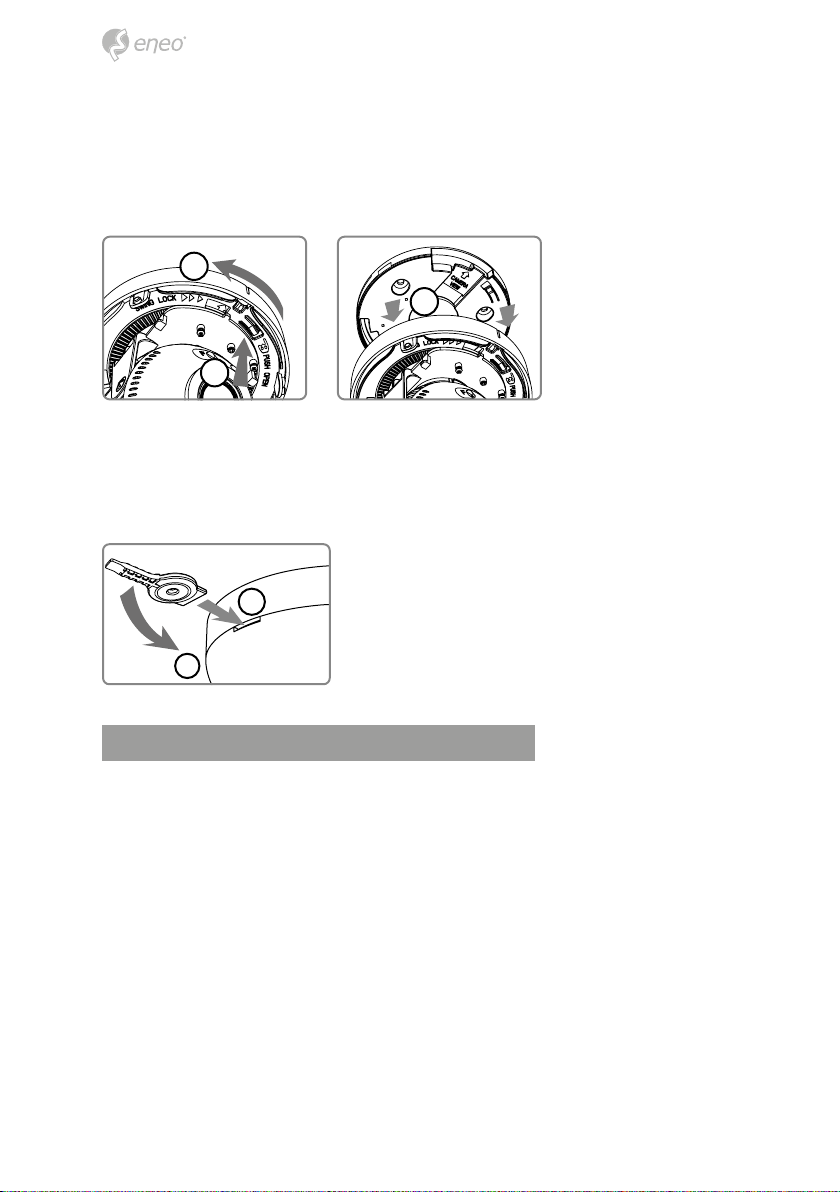

Detach the dome camera from the Easy Adaptor
Push the hook on the dome base and swing the dome base to counterclock wise. Then
detach the dome camera from the installed Easy Adaptor.
1
2
3
Open the dome cover
Put the driver in the dome cover gap and get down until the dome cover open.
1
2

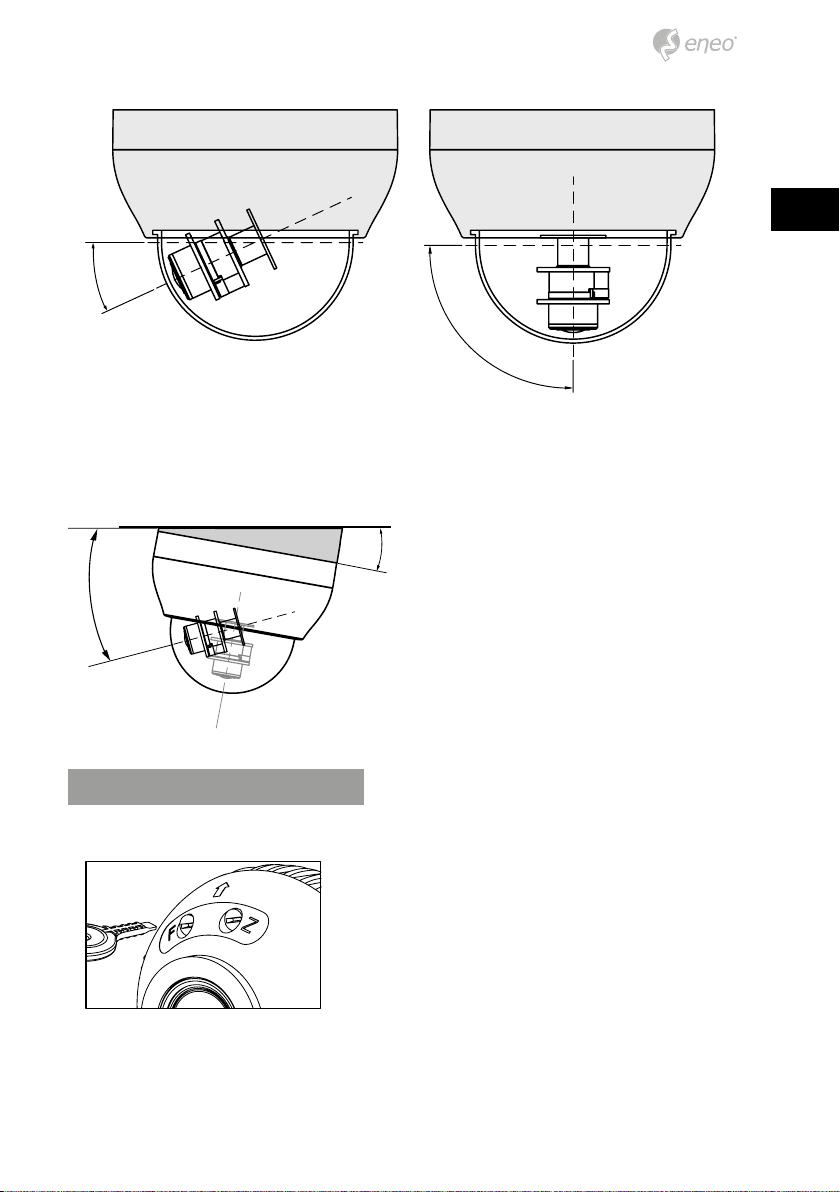

Pan & Tilt adjustments
1. Pan limit: Pan is limited to +/- 175°. Do NOT force to rotate the gimbal over the
limit to prevent from the internal damage.
2. Tilt limit: Tilt is limited to 25° min ~ 90° max. with reference to the ceiling when
the inclination of camera module is 0°, that is, the image is aligned horizontally.
3. Inclination limit (Horizontal image alignment): Inclination limited to +/- 60° max.

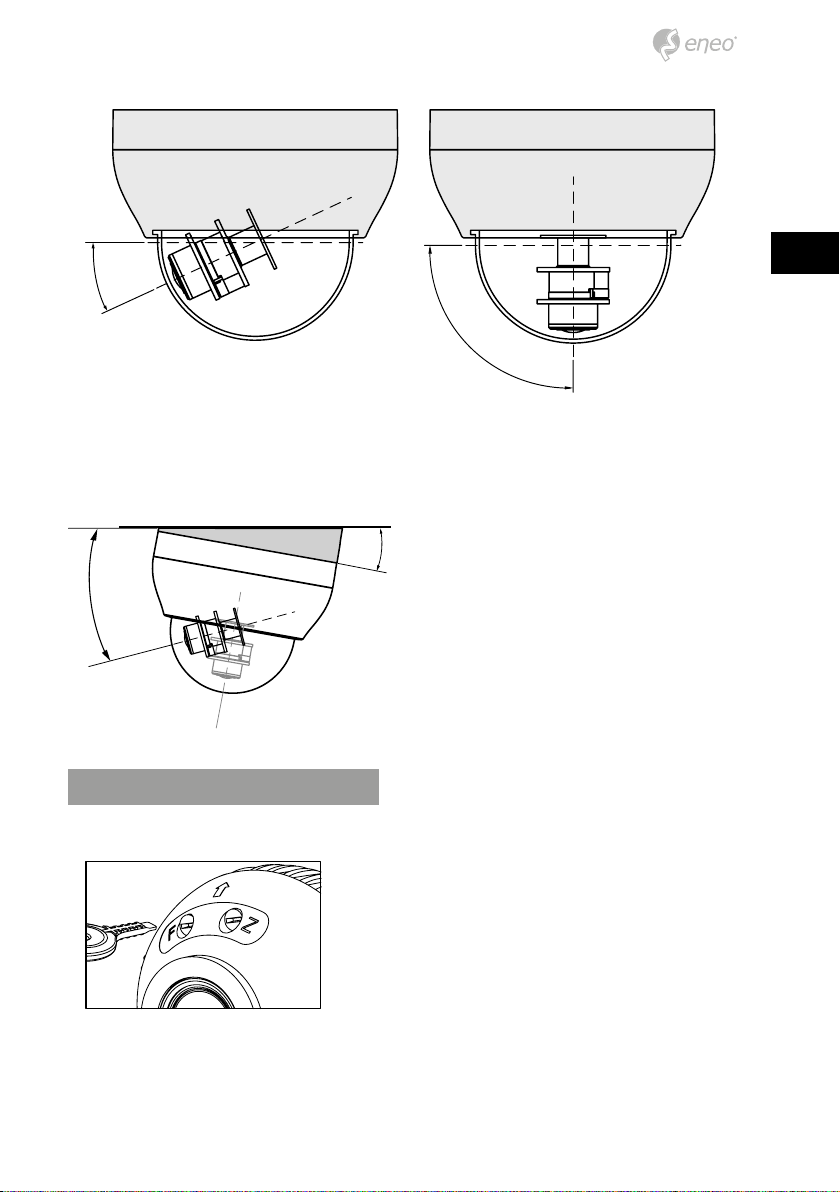

7
EN
25º
90º
Extended viewing angle
Tilted Easy Adaptor (Option)
10º
15º
Zoom & Focus adjustments
Use the focus driver supplied.
• Turn the Focus gear until the sharpest focus is made.
• Adjust the zoom for the proper viewing angle.

8
CAUTION:
Extreme care should be taken NOT to scratch the bubble dome
surface while the camera installing or adjusting.
Extreme care should be taken NOT to apply force to IR LEDs.
Care should be taken the cable is NOT to be damaged, kinked or
exposed in the hazardous area.
Do not expose the camera directly to a strong light source such
as the sun or spot light..
Power supply connections
Camera can be operated with the regulated or unregulated 12VDC but the regulated
power supply of 12VDC is recommended. Camera is protected from the damage by the
reverse connection of polarity..
iIn case that HD-SDI/EX-SDI Inputs are not supported in monitor, please use HD-SDI/
EX-SDI Converter to connect HD-SDI/EX-SDI cable with monitor. Some computer moni-
tors or TVs may not support 30p/25p. In this case, HD-SDI/EX-SDI DVR which can convert
the frame rate to 60p/50p is highly recommended. Please check specication of monitor
before installation.
VIDEO (BNC)
Power

9
EN
Operating instructions
Using OSD controller
Setup menu can be accessed and controlled by OSD control joy stick on the side of cam-
era unit. Five commands are available with the joy stick.
CAUTION: Extreme care should be taken NOT to apply force to
the IR LEDs.
Description of the joystick operation
1. SET Key (●) : Access to the menu or enter the setting. To enter the main menu,
press the Set Key down for about 1.5sec
2. UP/DOWN Key (▲/▼) : Choose the desired sub-menu and to move the cursor up or
down.
3. LEFT/RIGHT Key (◄/►) : Set up the value of the selected menu. Used to adjust the
desired menu selection and to move the cursor left or right.
4. ‘☟’denotes the long press down straightly for about 2 seconds
Description of the D-ZOOM adjustment
iWorks only when OSD Menu is inactive. Set to pointing zoom ON for D-Zoom
control.
1. ▲: Zoom In
2. ▼: Zoom Out
OSD control Joy Stick
IR-LEDs

10

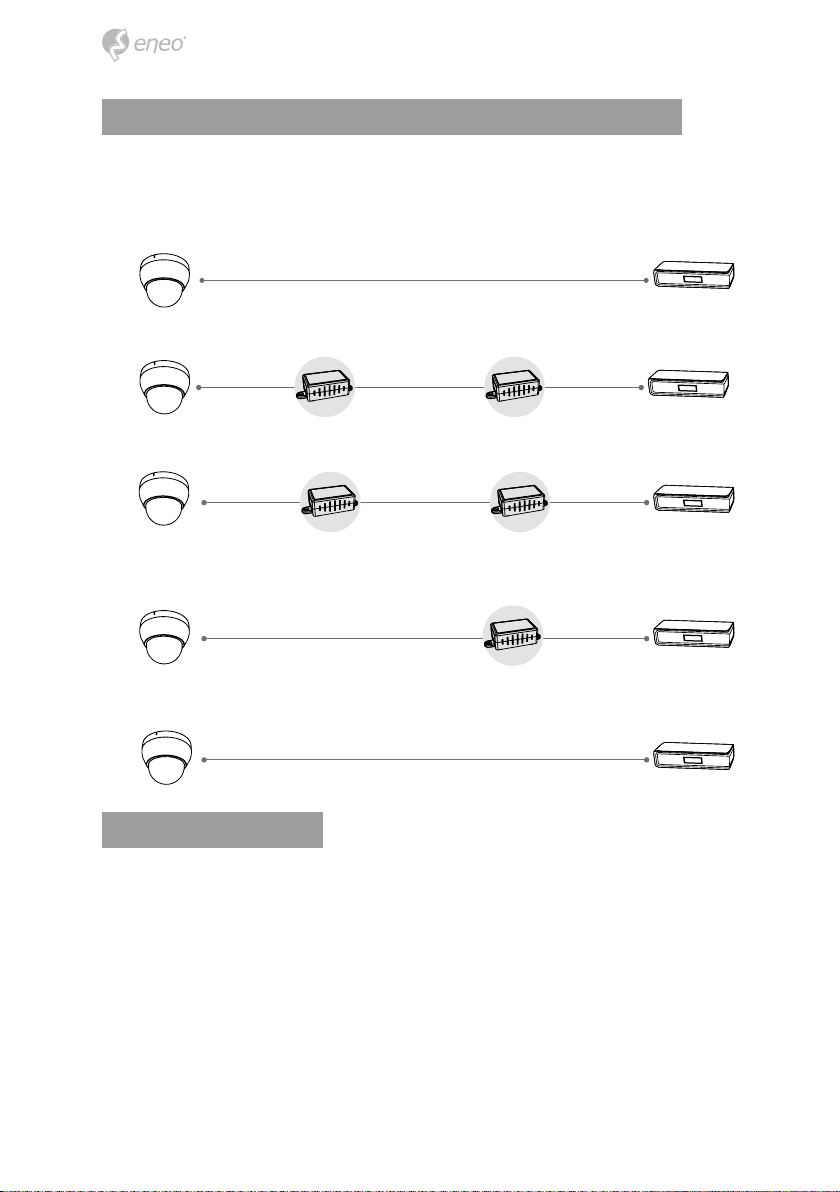

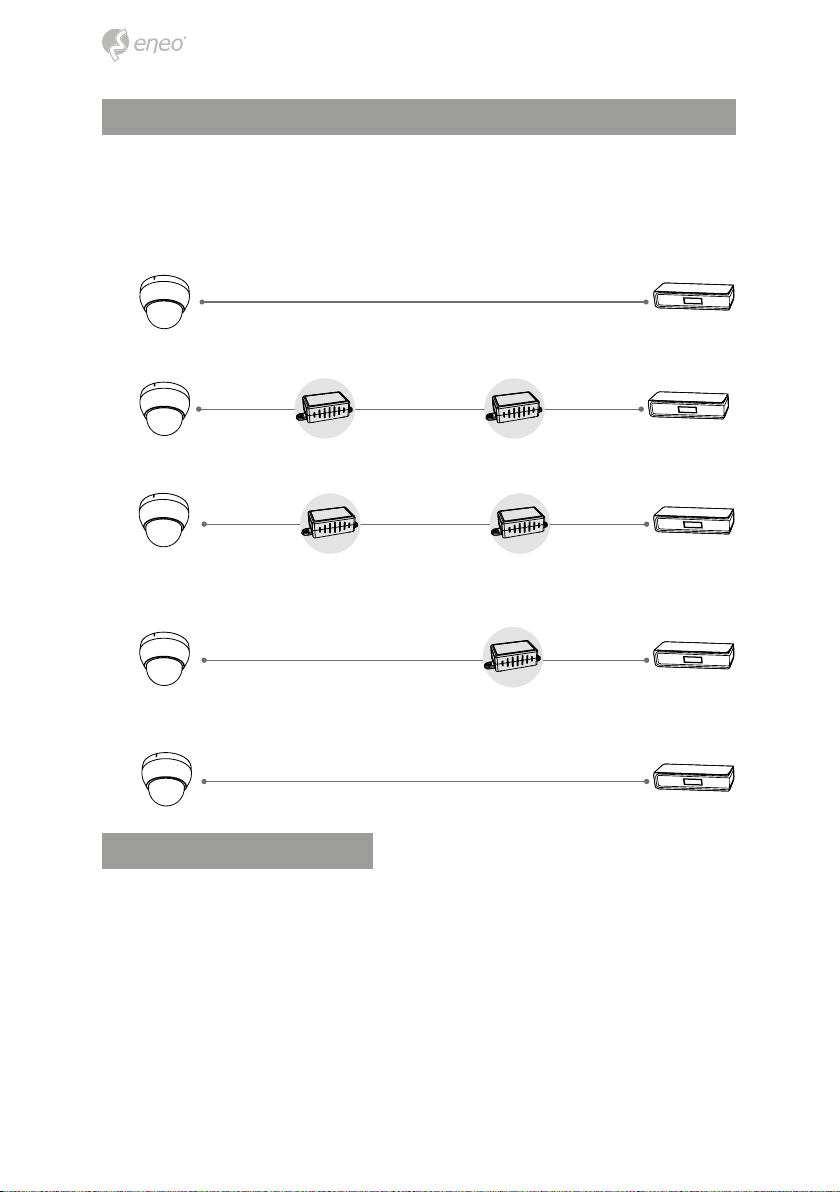

Set the video format according to system, EX-SDI or HD-SDI
To select the camera’s output video format (EX-SDI or HD-SDI), use the Video format
Switch on the side of the camera (see also“Part names” for location of the switch). Only
one format can be used at a time. The Video sub-out Connector signal is not aected by
the switch setting.
OSD menu startup
Press‘●’ (OSD menu Joy stick key) down for about 2 seconds to access the setup menu
mode.
1M~120M via RG59u or 5C2V cable
Camera (HD-SDI) DVR (HD-SDI)
Camera (HD-SDI)
1M~120M via
RG59u or 5C2V
cable 350M+ via RG59u or
5C2V cable
HDA-3000E
(EX-SDI) HDA-3000E (EX-SDI)
1M~120M via
RG59u or 5C2V
cable
DVR (HD-SDI)
Camera (EX-SDI)
350M+ via RG59u or 5C2V cable
HDA-3000E
(EX-SDI)
1M~120M via
RG59u or 5C2V
cable
DVR (HD-SDI)
350M+ via RG59u or 5C2V cable
Camera (EX-SDI) DVR (EX-SDI)
Camera (HD-SDI) DVR (HD-SDI)
1M~120M via
RG59u or 5C2V
cable 1M~120M via RG59u or
5C2V cable
HDA-3000E
(HD-SDI) HDA-3000E (HD-SDI)
1M~120M via
RG59u or 5C2V
cable

11
EN
Set the video format according to system, EX-SDI or HD-SDI
To select the camera’s output video format (EX-SDI or HD-SDI), use the Video format
Switch on the side of the camera (see also“Part names” for location of the switch). Only
one format can be used at a time. The Video sub-out Connector signal is not aected by
the switch setting.
OSD menu startup
Press‘●’ (OSD menu Joy stick key) down for about 2 seconds to access the setup menu
mode.
1M~120M via RG59u or 5C2V cable
Camera (HD-SDI) DVR (HD-SDI)
Camera (HD-SDI)
1M~120M via
RG59u or 5C2V
cable 350M+ via RG59u or
5C2V cable
HDA-3000E
(EX-SDI) HDA-3000E (EX-SDI)
1M~120M via
RG59u or 5C2V
cable
DVR (HD-SDI)
Camera (EX-SDI)
350M+ via RG59u or 5C2V cable
HDA-3000E
(EX-SDI)
1M~120M via
RG59u or 5C2V
cable
DVR (HD-SDI)
350M+ via RG59u or 5C2V cable
Camera (EX-SDI) DVR (EX-SDI)
Camera (HD-SDI) DVR (HD-SDI)
1M~120M via
RG59u or 5C2V
cable 1M~120M via RG59u or
5C2V cable
HDA-3000E
(HD-SDI) HDA-3000E (HD-SDI)
1M~120M via
RG59u or 5C2V
cable
MENU V5.xx
1. EXPOSURE
2. LENS
3. FOCUS ASSIST
4. SCENE ENHANCE
5. 3D-NR
6. DAY/NIGHT
7. PICT ADJUST
8. SPECIAL
9. SYSTEM
A. EXIT
NORMAL
MID
EXT
SAVE&EXIT
DC
Direct control menu
MAIN DEFAULT DESCRIPTION
EXPOSURE - Sets EXPOSURE MODE, BRIGHTNESS, SENS-UP, and AGC.
LENS DC Sets Lens types
FOCUS ASSIST - Sets FOCUS
SCENE ENHANCE NORMAL
SCENE ENHANCE provides the several ways to enhance the video in the
various environments with the settings in NORMAL, WDR, D-WDR, BLC
and HLC
3D-NR MID Sets 3DNR level. LOW, MID, HIGH
DAY/NIGHT EXT or AUTO
Sets DAY / NIGHT to EXT, AUTO, COLOR, B/W and COLOR D/N. Setting
EXT mode for cameras with IR-LED, AUTO mode for none IR-LED camera
types.
PICT ADJUST Sets WHITE BAL, SHARPNESS, COLOR GAIN, GAMMA
SPECIAL Sets MIRROR/FLIP, PRIVACY, MOTION, PIXEL DEFECT, TITLE SET, DISPLAY,
DEFOG, POINTING ZOOM
SYSTEM SetsTV SYSTEM, RESOLUTION, COMM.SETUP, LANGUAGE and FACTORY
DEFAULT
EXIT SAVE & EXIT – Exits the menu after saving the parameters. EXIT – Exits
the menu without saving the menu.
Further information
The manual is available from the eneo web site at www.eneo-security.com or from the CD
supplied with this product.

12
Table of content
Sicherheitshinweise ....................................................................................................13
Lieferumfang ...............................................................................................................13
Bezeichnungen von Gerätekomponenten ...............................................................14
Installationsanweisungen ..........................................................................................15
Einstellung von Schwenkung und Neigung......................................................................................................... 16
Zoom- und Fokuseinstellung .................................................................................................................................... 17
Stromversorgungsanschlüsse.................................................................................................................................... 18
Betriebsanleitung .......................................................................................................19
Bildschirmmenü-Steuerung verwenden ............................................................................................................... 19
Beschreibung der Joystick-Bedienung..................................................................................................... 19
Beschreibung der D-Zoom-Einstellung .................................................................................................. 19
Stellen Sie das Videoformat gemäß dem System ein, EX-SDI oder HD-SDI. ............................................. 20
Bildschirmmenü starten .............................................................................................................................................. 20
Steuerungsmenü............................................................................................................................................................ 21
Weitere Informationen ...............................................................................................21

13
DE
Lieferumfang
• Dome-Kamera
• Betriebsanleitung
• Bohrschablone
• Einfacher Adapter
• Keilförmiger Adapter
• Schraubendreher zum Önen und zur Fokuseinstellung (1x)
• Kunststodübel: 6 x 30mm (3x)
• Befestigungsschraube: 3,5 x 25mm (3x)
• Video Sub-out Kabel (1x)
Sicherheitshinweise
Bitte beachten Sie auch die beiliegenden Sicherheitshinweise und lesen Sie diese Anlei-
tung vor Inbetriebnahme sorgfältig durch.
Wichtige Warnhinweise sind mit einem Achtung-Symbol gekennzeichnet.
iWichtige Hinweise sind mit einem Hinweis-Symbol gekennzeichnet.

14
Bezeichnungen von Gerätekomponenten
3-Achsen-Aufhängering
Einfacher Adapter
ach
Netzkabel
Joystick zur Bildschirmmenü-Steuerung
Fokus und Zoom
Objektiv
IR-LEDs
Dome-Abdeckung
Dome-Basis
Video Sub-out Anschluss
Lichtsensor
Sonnenschutzdach für Kuppel
Kuppel
Option: Keilförmiger einfa-
cher Adapter
Videoformat-Schalter

15
DE
Installationsanweisungen
ACHTUNG: Die Kamerahalterung sollte an einem Bauelement
wie etwa Beton, Hartholz, einem Wandständer oder Deckenbal-
ken befestigt werden, welches das Gewicht der Kamera trägt.
Verwenden Sie, falls erforderlich, geeignetes Befestigungsmateri-
al (z.B. Dübel) anstelle des mitgelieferten Materials.
1. Bohren Sie drei Löcher zur Montage an der Decke oder an der Wand.
2. Setzen Sie die einfachen Adapter an die Stelle mit den vorgebohrten Löchern und
befestigen Sie sie mit den Befestigungsschrauben. (4 x 30mm)
3. Verlegen Sie das Netz-/Videokabel an die Anschlussstelle.
4. Setzen Sie die Dome-Basis auf den einfachen Adapter auf.
5. Stellen Sie den Betrachtungswinkel der Kamera ein (Schwenk-, Neigungs- und
Drehwinkel).
6. Bringen Sie die Dome-Abdeckung auf der Dome-Basis an.
Kunststodübel (6 x 30mm)
Schraubendreher zum Önen und zur Fokuseinstellung
Befestigungsschraube (3,5 x 25mm)

16
Trennen der Dome-Kamera vom einfachen Adapter
Drücken Sie auf den Haken auf der Dome-Basis und drehen Sie die Dome-Basis gegen
den Uhrzeigersinn. Trennen Sie anschließend die Dome-Kamera vom installierten einfa-
chen Adapter.
1
2
3
Önen der Dome-Abdeckung
Setzen Sie den Schraubendreher in die Spalte der Kuppel-Abdeckung und drücken Sie
ihn nach unten, bis sich die Kuppel-Abdeckung önet.
1
2
Einstellung von Schwenkung und Neigung
1. Schwenkwinkel: Der Schwenkwinkel ist auf +/- 175° begrenzt. Den Aufhängebü-
gel nicht über den Anschlag hinausdrücken, da sonst interne Beschädigungen
auftreten können.
2. Neigungswinkel: Die Neigung ist auf min. 25° bis max. 90° begrenzt, wobei vor-
ausgesetzt wird, dass die Neigung des Kameramoduls in Bezug auf die Decke 0°
ist, d.h., dass das Bild horizontal ausgerichtet ist.
3. Drehwinkel (horizontale Bildausrichtung): Der Drehwinkel ist begrenzt auf max.
+/- 60°.

17
DE
25º
90º
Erweiterter Betrachtungswinkel
Keilförmiger einfacher Adapter (Option)
10º
15º
Zoom- und Fokuseinstellung
Verwenden Sie den mitgelieferten Schraubendreher.
• Drehen Sie den Fokusring bis der schärfste Fokus erreicht ist.
• Stellen Sie den Zoom für den richtigen Betrachtungswinkel ein.

18
ACHTUNG:
Achten Sie besonders darauf, die Abdeckkuppel der Dome-
Kamera während der Installation oder der Einstellung NICHT zu
verkratzen.
Achten Sie besonders darauf, die IR-LEDs nicht zu beschädigen.
Es muss sorgfältig darauf geachtet werden, das Kabel NICHT zu
beschädigen, zu knicken oder Gefahrenbereichen auszusetzen.
Setzen Sie die Kamera nie direkt einer starken Lichtquelle wie der
Sonne oder einem Scheinwerfer aus.
Stromversorgungsanschlüsse
Die Kamera kann entweder mit einer geregelten oder ungeregelten 12 VDC Stromversor-
gung betrieben werden, aber eine geregelte 12 VDC Stromversorgung wird empfohlen).
Die Kamera ist vor Schädigung durch falsche Polung der Stromversorgung geschützt.
iWenn der Monitor über keine HD-SDI/EX-SDI-Eingänge verfügt, benutzen Sie bitte
einen HD-SDI/EX-SDI-Konverter, um das HD-SDI/EX-SDI-Kabel mit dem Monitor zu verbin-
den. Einige Computer-Monitore oder Fernsehgeräte unterstützen möglicherweise keine
30 p/25 p. In diesem Fall wird ein HD-SDI/EX-SDI-DVR empfohlen, der die Bildrate in 60
p/50 p konvertieren kann. Bitte überprüfen Sie die Spezikationen des Monitors vor der
Installation.
VIDEO (BNC)
Stromversorgung

19
DE
Betriebsanleitung
Bildschirmmenü-Steuerung verwenden
Zugri und Steuerung des Kongurationsmenüs können über den Joystick zur Bild-
schirmmenü-Steuerung an der Kamera und einen Service Monitor erfolgen. Fünf Befehle
stehen mit dem Joystick zur Verfügung.
ACHTUNG: Achten Sie besonders darauf, die IR-LEDs nicht zu
beschädigen.
Beschreibung der Joystick-Bedienung
1. SET-Taste (●): Zum Zugreifen auf das Menü oder Eingeben der Einstellung. Um in
das Hauptmenü zu gelangen, halten Sie die Set-Taste ca. 1,5 Sek. lang gedrückt.
2. UP/DOWN-Taste (▲/▼): Zum Wählen des gewünschten Untermenüs und zum
Bewegen des Cursors nach oben oder nach unten.
3. LEFT/RIGHT-Taste (◄/►): Zum Anpassen eines Werts im ausgewählten Menü. Dient
zum Auswahl eines gewünschten Menü-Elements und um den Cursor nach links
oder rechts zu bewegen.
4. ‘☟’bedeutet ca. 2 Sekunden lang gedrückt halten
Beschreibung der D-Zoom-Einstellung
iFunktioniert nur, wenn das Bildschirmmenü inaktiv ist. Stellen Sie Pointing Zoom auf
"ON" für die D-Zoom-Steuerung.
1. ▲: Heranzoomen
2. ▼: Herauszoomen
Joystick zur Bildschirmmenü-Steuerung
IR-LEDs

20
Stellen Sie das Videoformat gemäß dem System ein, EX-SDI oder HD-SDI.
Um das Ausgabe-Videoformat der Kamera auszuwählen (EX-SDI oder HD-SDI), verwen-
den Sie den Videoformat-Schalter an der Seite der Kamera (siehe auch„Bezeichnungen
von Gerätekomponenten“ für die genaue Position des Schalters). Nur ein Format kann zu
einem gegebenen Zeitpunkt verwendet werden. Das Video Sub-out Anschlusssignal ist
von der Schaltereinstellung nicht betroen.
Bildschirmmenü starten
Halten Sie die Taste '●' (Taste für Bildschirmmenü-Joystick) ca. 2 Sekunden lang gedrückt,
um in das Setup-Menü zu gelangen.
1M~120M über RG59u oder 5C2V Kabel
Kamera (HD-SDI) DVR (HD-SDI)
Kamera (HD-SDI)
1M~120M über
RG59u oder 5C2V
Kabel 350M+ über RG59u oder
5C2V Kabel
HDA-3000E
(EX-SDI) HDA-3000E (EX-SDI)
1M~120M
über RG59u
oder 5C2V
Kabel
DVR (HD-SDI)
Kamera (EX-SDI)
350M+ über RG59u oder 5C2V Kabel
HDA-3000E
(EX-SDI)
1M~120M über
RG59u oder
5C2V Kabel
DVR (HD-SDI)
350M+ über RG59u oder 5C2V Kabel
Kamera (EX-SDI) DVR (EX-SDI)
Kamera (HD-SDI) DVR (HD-SDI)
1M~120M über
RG59u oder 5C2V
Kabel 1M~120M über RG59u
oder 5C2V Kabel
HDA-3000E
(HD-SDI) HDA-3000E (HD-SDI)
1M~120M
über RG59u
oder 5C2V
Kabel
