Eneo VK-1315S User manual

1
Montage und Betriebsanleitung
S/W-Kameras VK-1315S und VK-1316S
Installation and Operating Instructions
B/W Camera VK-1315S and VK-1316S
Mode d’emploi
Caméra N/B VK-1315S et VK-1316S
Instrucciones de manejo
Camára B/N VK-1315S y VK-1316S

2
3
Inhaltsverzeichnis
1. Sicherheitshinweise........................................................................................................................................... 4
2. Allgemeine Beschreibung................................................................................................................................... 4
3. Anschluss und Bedienung.................................................................................................................................. 6
3.1 Anschlussbeispiel bei Verwendung mehrerer Kameras mit DC-Spannungseingang............................................. 7
4. Einstellungen.....................................................................................................................................................7
4.1 Einstellung der DIP-Schalter............................................................................................................................... 7
5. Steckerbelegung................................................................................................................................................ 8
6. Objektivmontage und -anpassung..................................................................................................................... 9
7. Einstellung von Objektiven ............................................................................................................................... 10
8. Technische Daten ............................................................................................................................................12
9. Maßzeichnungen .............................................................................................................................................39
Contents
1. Safety Instructions ........................................................................................................................................... 13
2. General Description .........................................................................................................................................13
3. Connection and operating ................................................................................................................................ 14
3.1 Sample connections for the use of multiple cameras with DC power supply..................................................... 15
4. Settings ........................................................................................................................................................... 15
4.1 DIP switch settings ..........................................................................................................................................15
5. Pinout..............................................................................................................................................................16
6. Lens mounting and adjustment........................................................................................................................ 17
7. Adjustment of lenses .......................................................................................................................................18
8. Specications ..................................................................................................................................................20
9. Dimensional drawing ....................................................................................................................................... 39

2
3
Sommaire
1. Consignes de sécurité......................................................................................................................................21
2. Description générale........................................................................................................................................ 21
3. Branchement et utilisation ............................................................................................................................... 23
3.1 Exemple de branchement en cas d’utilisation de plusieurs caméras à entrée de tension DC ...........................24
4. Réglages ......................................................................................................................................................... 24
4.1 Réglage des commutateurs DIP ....................................................................................................................... 24
5. Affectation des broches du connecteur ............................................................................................................ 25
6. Montage et adaptation de l’objectif .................................................................................................................. 26
7. Réglages sur objectifs...................................................................................................................................... 27
8. Caractéristiques techniques............................................................................................................................. 29
9. Croquis............................................................................................................................................................ 39
Contenido
1. Instrucciones de seguridad .............................................................................................................................. 30
2. Descripción general ......................................................................................................................................... 30
3. Conexión y manejo........................................................................................................................................... 32
3.1 Ejemplo de conexión utilizando varias cámaras con entrada de tensión DC...................................................... 33
4. Ajustes ............................................................................................................................................................33
4.1 Ajuste de los conmutadores DIP.......................................................................................................................33
5. Asignación de los contactos.............................................................................................................................34
6. Montaje y adaptación del objetivo .................................................................................................................... 35
7. Ajustes en objetivos......................................................................................................................................... 36
8. Características técnicas................................................................................................................................... 38
9. Imagènes de medidas...................................................................................................................................... 39

4
5
1. Sicherheitshinweise
• Bevor Sie die Kamera anschließen und in Betrieb nehmen, lesen Sie zuerst diese Sicherheitshinweise und die
Betriebsanleitung.
• Bewahren Sie die Betriebsanleitung sorgfältig zur späteren Verwendung auf.
• Falls Funktionsstörungen auftreten, benachrichtigen Sie bitte Ihren Lieferanten.
• Die Kameras gegen Eindringen von Wasser und Feuchtigkeit schützen, dies kann die Geräte dauerhaft schädigen.
Sollte dennoch Feuchtigkeit eingedrungen sein, die Kameras nie unter diesen Bedingungen einschalten, sondern
zur Überprüfung an eine autorisierte Fachwerkstatt geben.
• Niemals das Gehäuse der Kameras öffnen. Wartung und Instandsetzung nur durch autorisierte Fachwerkstätten.
• Die Kameras nur in einem Temperaturbereich von -10°C bis +50°C und einer Luftfeuchtigkeit bis max. 90%
betreiben.
• Die Netzzuführung der 230VAC-Kameras niemals am Kabel, sondern immer nur am Stecker aus der Steckdose
ziehen.
• Die Kameras haben eine Automatische Verstärkungsregelung (AGC), die die Lichtempndlichkeit bei dunkleren
Szenen automatisch erhöht. Das Bild kann dadurch körnig wirken, was aber kein Fehler ist.
• Bei Aufnahmen von sehr hellen Objekten (z. B. Lampen), sind im Monitorbild eventuell senkrechte Streifen zu
sehen (Smear-Effekt), oder die Ränder werden unscharf (Blooming). Dies tritt vor allem beim automatischen
Shutterbetrieb (AES) auf. Dies ist ein Merkmal des CCD - Bildwandlers und kein technischer Fehler.
• Bei Verwendung eines Videosignal- oder DC-Spannungsgesteuerten Objektivs muss die Shutterautomatik
ausgeschaltet werden (E/I-OFF). Wenn sie eingeschaltet ist, können Flackereffekte auftreten. Bei Verwendung
eines Objektivs mit manueller Blende kann die Shutterautomatik eingeschaltet sein (E/I-ON).
Die Kameras dürfen nie:
• außerhalb ihrer technischen Daten benutzt werden. Mögliche Zerstörung der Kamera.
• mit geöffneter Blende gegen die Sonne gerichtet werden (Zerstörung des Sensors).
• Zur Reinigung der Gerätegehäuse immer nur ein mildes Haushaltsmittel verwenden. Niemals Verdünner oder
Benzin benutzen, dies kann die Oberäche dauerhaft schädigen.
2. Allgemeine Beschreibung
• 1/3” Interline Transfer CCD, VK-1315S Standardauösung (380 TV-Linien)
• 1/3” Interline Transfer CCD, VK-1316S hochauösend (570 TV-Linien)
• Gegenlichtkompensation (BLC)
• Automatische Verstärkungsregelung (AGC)
• Automatische Shutterregelung (AES)
• 230VAC, 24VAC und 12VDC Spannungsversorgung
• Für C/CS-Mount-Objektive

4
5
Lieferumfang
• Kamera VK-1315S oder VK-1316S mit CS-Mount-Anschluss
• 4-pol. Stecker für Videosignal- oder DC-Spannungsgesteuerte Objektive
• C/CS-Mount-Ring
• Staubschutzdeckel
• Betriebsanleitung

6
7

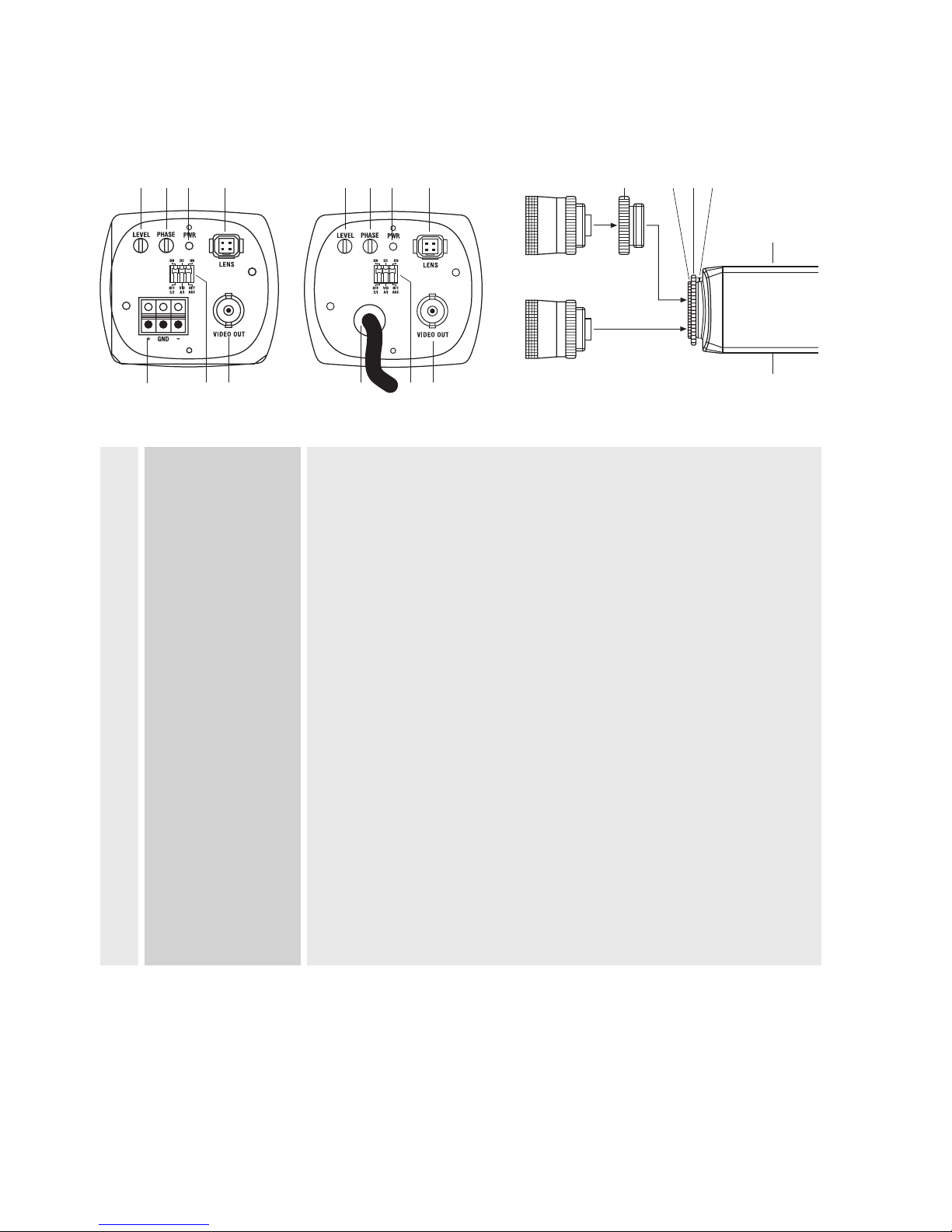

B PL LED-Anzeige B leuchtet bei eingeschalteter Kamera grün auf.
C Spannungseingang / 12VDC / 24VAC-Spannungseingang. 12VDC-Netzgerät siehe „Technische Daten”.
Netzkabel 230VAC-Spannungsversorgung über Netzkabel C.
Zuerst Anschlüsse herstellen, dann Geräte einschalten.
D LEVEL Signalpegel zur Einstellung des Ausgangspegels über Potentiometer D für
DC-Spannungsgesteuerte Objektive.
P Phase Potentiometer P zur Einstellung der Phase für Netzsynchronisation (nicht bei
12VDC-Betrieb).
E LENS Anschlussbuchse E für DC-Spannungsgesteuerte, bzw. videosignalgesteuerte
Objektive. Blendenkabel eines Objektives mit automatischer Blende (AI-Objektiv)
an den Anschlüssen des mitgelieferten 4-pol. Steckers auegen (für AI-Objektive,
die auf einen Betrieb mit max. 9-12VDC / 50mA ausgelegt sind).
F 1 ... 3 DIP-Schalter F zur Einstellung der unter „Einstellung der DIP-Schalter” beschrie-
benen Funktionen.
G VIDEO OUT Videosignalausgang G (BNC) zum Anschluss an externe Geräte (z.B. Monitor,
75Ohm).
HO, Kamerabefestigung 1/4”-20UNC-Gewinde HO/HU zur Montage der Kamera z.B. auf einem Stativ,
HU Wand-/Deckenhalterung, oder S/N-Kopf.
N Staubschutzdeckel Zum Schutz des CCD-Aufnahmesensors und des Kameramoduls den Deckel N
immer anbringen, wenn kein Objektiv montiert ist.
K, L C/CS-Mount CS-Mount-Anschluss L für CS-Mount-Objektive. Im Lieferumfang enthaltener
C-Mount-Ring K bei Verwendung von C-Mount-Objektiven einschrauben.
M Feststell-Schraube Zur Einstellung des Auagemaßes Schraube M lösen, Objektiv am CS-Mount-
Anschluss L drehen, bis optimale Scharfstellung erreicht ist, Schraube wieder
festziehen.
3. Anschluss und Bedienung
Rückansicht 12VDC / 24VAC 230VAC Seitenansicht
D P B E
C F G
D P B E
C F G
KM
HO
N L
HU

6
7

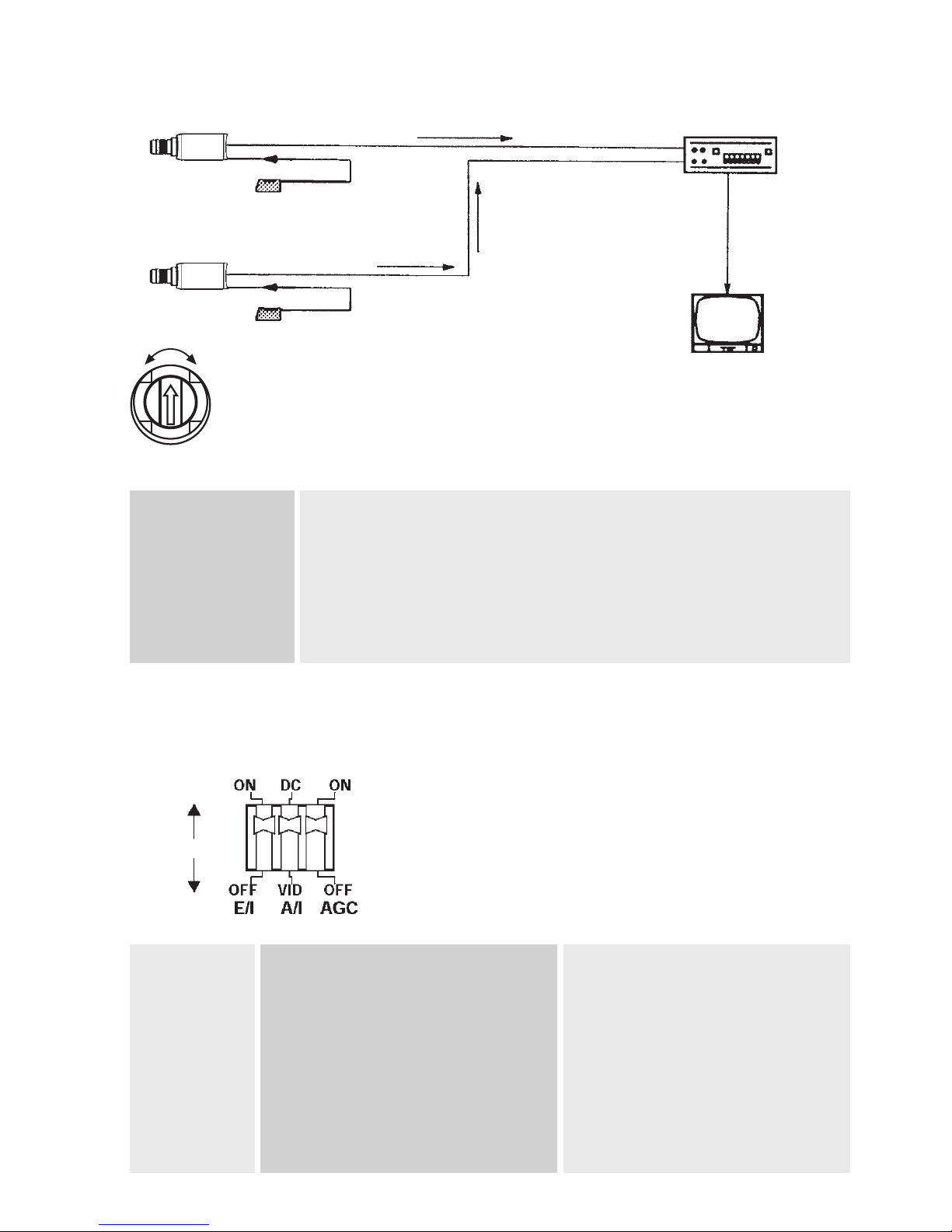

3.1 Anschlussbeispiel bei Verwendung mehrerer Kameras mit DC-Spannungseingang
Schalterstellung ON / DC OFF / VID
E/I Für Objektive mit xer oder manueller Shutter muss bei DC-Spannungsgesteuerten
Automatischer Blendeneinstellung oder videosignalgesteuerten Objektiven
Shutterbetrieb (AES) ausgeschaltet sein.
A/I Verwendung von DC-Spannungsgesteuerten Verwendung von videosignalgesteuerten (AI)
Auto Iris Objektiven Objektiven
AGC Konstante Einstellung des Videosignals bei AGC ausgeschaltet
Automat. Verstär- geringer Lichtstärke oder wechselnder
kungsregelung Beleuchtung
4. Einstellungen
4.1 Einstellung der DIP-Schalter
EIN
AUS
VIDEO OUT-Buchse Umschalteinheit
VIDEO IN-Buchse
VIDEO IN-Buchse
VIDEO IN-Buchse
Monitor
VIDEO OUT-Buchse
Netzanschluss VIDEO OUT-Buchse
Netzanschluss
Hinweis Bedienungsanleitung der zu verwendenden Geräte und Komponenten sorgfältig lesen.
Geräte und Komponenten erst nach Herstellung aller Anschlüsse einschalten.
PHASE-Einstellung Am Potentiometer P der Kamera 1 so lange drehen, bis der Bildaustastimpuls mit dem
der Kamera 2 zeitlich übereinstimmt. Sollte dies nicht möglich sein, ist die gleiche
Einstellung an der Kamera 2, jedoch in gegenläuger Richtung wie bei Kamera 1,
vorzunehmen. Danach Kamera 3 auf Kamera 2, Kamera 4 auf Kamera 3 etc., nach oben
beschriebener Art aufeinander abgleichen.
PHASE

8
9
5. Steckerbelegung
3
1
2
4
DC-Spannungsgesteuerte Objektive
Bezeichnung
1 Dämpfung (-)
2 Dämpfung (+)
3 Antrieb (+)
4 Antrieb (-)
Objektiv-Anschluss E/I-Schalter in OFF-Position
A/I-Schalter in DC-Position
Signalhöhe Mit LEVEL-Regler optimieren
Hinweis Nur DC-Spannungsgesteuerte Objektive verwenden, die über einen Anschluss-Stecker
mit international üblicher Belegung verfügen.
3
1
2
4
Videosignalgesteuerte Objektive
Bezeichnung Farbe
1 Spannung (+) Rot
2 Keine Funktion -
3 Video Weiß
4 Masse Schwarz
Objektiv-Anschluss E/I-Schalter in OFF-Position
A/I-Schalter in VID-Position
Signalhöhe Über ALC-Regler am Objektiv optimieren
Spannungsversorgungs-Anschluss
Hinweis Spannungsversorgung erst herstellen, wenn alle anderen Anschlüsse
vorgenommen sind. Es wird die Verwendung von Netzgeräten mit stabilisierter
Ausgangsspannung (12VDC ± 10%) empfohlen.
G
12VDC
G
24VAC

8
9
Hinweis Für die Video-Pegeleinstellung wird empfohlen, die Funktionen Shutter (E/I) und
AGC auszuschalten. Auf ausreichende Beleuchtung ist zu achten.
Video-Pegeleinstellung Zweckmäßigerweise geschieht dies mittels Oszillograf und ausreichend beleuchtetem
bei Objektiven Testbild (min. 3.000Lux).
Nachdem die Kamera mit Spannung versorgt und an einen Monitor angeschlossen ist,
die Empndlichkeitsregelung über Potentiometerregler D (bei DC-spannungsgesteuer-
ten Objektiven an der Kamera, bei Auto-Iris Objektiven am Objektiv) vornehmen.
Zweckmäßigerweise geschieht dies mittels Oszillograf und ausreichend beleuchtetem
Testbild (min. 3.000Lux). Stehen diese Hilfsmittel einmal nicht zur Verfügung, muss man
versuchen, eine annähernde Einstellung nach dem subjektiven Bildeindruck vorzu-
nehmen, wobei das Potentiometer bei stark überstrahltem Bild nach links bzw. bei
geringem Kontrast nach rechts zu drehen ist (Helligkeitsvergrößerung am Monitor –>
Drehrichtung des LEVEL-Potentiometers im Uhrzeigersinn. Helligkeitsabsenkung am
Monitor –> Drehrichtung des LEVEL-Potentiometers gegen den Uhrzeigersinn).
Mittel-/Spitzenwertregelung (nur bei Auto-Iris Objektiven möglich): Ist trotz
korrekt eingestellter Pegelhöhe der Bildeindruck nicht zufriedenstellend, kann es daran
liegen, dass starke Helligkeitsunterschiede im Bild (evtl. Spitzlichter) die Regelung
verfälschen. Abhilfe erfolgt mit dem Potentiometer ALC (am Objektiv).
Durch Drehen des Potentiometers nach links ist eine stufenlose Einstellung bis auf
100% Spitzenwertregelung möglich und damit eine bessere Erkennbarkeit über-
strahlter Bildpartien.
Anpassung
LEVEL

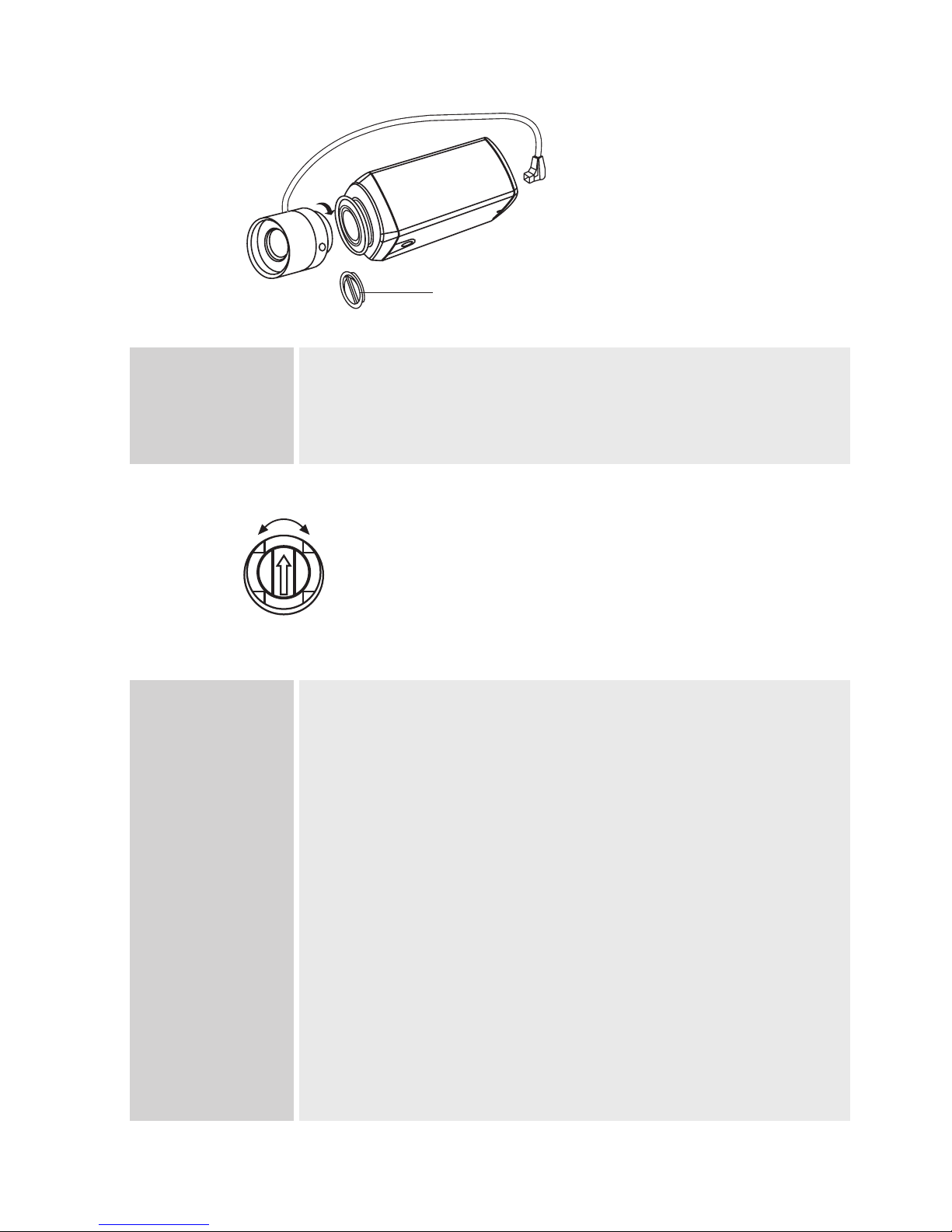

6. Objektivmontage und -anpassung
Objektivmontage
N
Staubschutzdeckel Vor dem Aufschrauben des Objektives Deckel N abnehmen.
Objektiv Objektiv einschrauben und bei Objektiven mit automatischer Blende das Objektivkabel
in die Buchse „LENS” stecken.
C/CS-Mount Bei Verwendung eines C-Mount-Objektives den C-Mount-Ring K einschrauben.

10
11

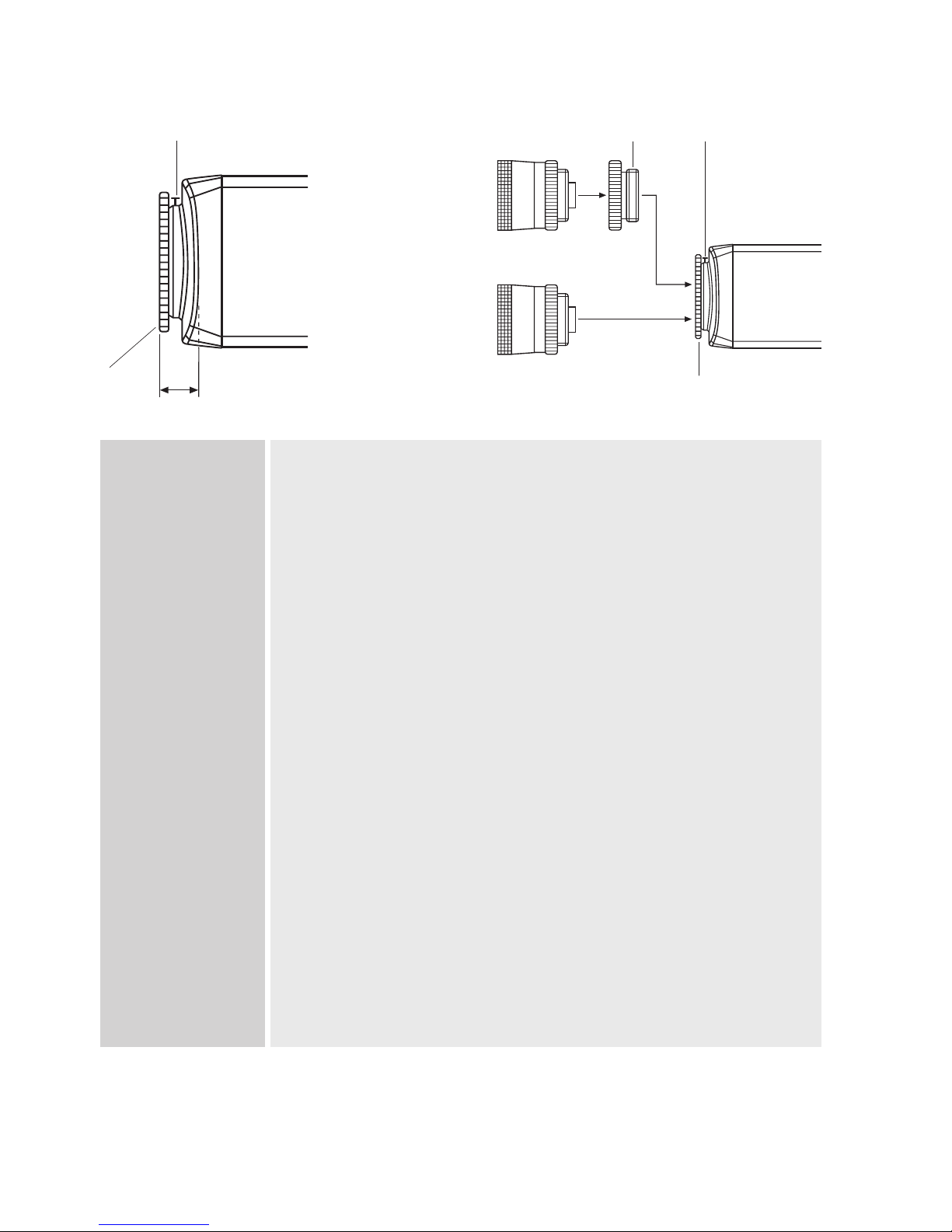

7. Einstellungen bei Objektiven
L
M
AL
KM
L
C-Mount Objektiv
CS-Mount Objektiv
Auagemaßein- Diese Einstellung (Abstand zwischen Objektivfassung und Sensoräche) muss durch-
stellung bei Objektiven geführt werden, wenn mit dem Objektiv-Schärfering keine einwandfreie Scharfstellung
mit fester Brennweite erzielt werden kann, bzw. um die ∞ - Position zu justieren.
Bei der Scharfstellung die Kamera auf eine Vorlage richten, deren Entfernung mindes-
tens die 2000-fache Brennweite ab Linsenvorderseite beträgt. (Beträgt die Brennweite
7,5mm, muss die Vorlage mindestens 15m von der Kamera entfernt sein.)
Blende voll öffnen und den Fokusring auf ∞ (unendlich) stellen.
Bei einem Objektiv mit automatischer Blendenregelung eine dunkle Vorlage wählen,
oder besser einen ND-Filter (64-fach) verwenden, damit sicher gestellt ist, dass die
Blende vollständig geöffnet ist.
Die Feststellschraube M lösen. Das Objektiv mit dem CS-Mount-Anschluss verdrehen,
bis die Bildschärfe optimal eingestellt ist.
Anschließend die Schraube M wieder festziehen.
Auagemaßeinstel- Bei der Scharfstellung die Kamera auf eine Vorlage richten, deren Entfernung mindes-
lung bei Objektiv mit tens den 5-fachen Mindestobjektabstand (MOD) des Objektives entspricht.
variabler Brennweite (Beträgt dieser 1m, muss die Vorlage mindestens 5m von der Kamera entfernt sein.)
Blende voll öffnen und das Objektiv auf maximale Teleposition stellen und mit dem
Fokusring scharf stellen.
Bei einem Objektiv mit automatischer Blendenregelung eine dunkle Vorlage wählen
(bzw. einen ND-Filter, 64-fach, verwenden), damit sicher gestellt ist, dass die Blende
vollständig geöffnet ist.
Objektiv auf maximale Weitwinkelposition stellen.
Feststellschraube M lösen und den C/CS-Ring an der Kamera drehen, bis eine optimale
Schärfe erreicht ist. Den Vorgang ggf. zur Kontrolle wiederholen.
Anschließend die Schraube M wieder festziehen.
Hinweis Der in der Abbildung als AL gekennzeichnete Wert (Einschraubtiefe des Objektives bei
CS-Mount: <- 5mm) muss eingehalten werden. Bei Überschreitung dieses Wertes kann
die Kamera beschädigt werden.
Bei der Anbringung eines Objektivs mit CS-Mount niemals den C-Mount-Adapter-Ring
verwenden.

10
11
AGC, Automatische Diese setzt ein, wenn die Beleuchtungsstärke nicht mehr ausreicht, um ein volles
Verstärkungsregelung Videosignal (1Vss) zu liefern. Je größer die Verstärkung, desto mehr Rauschen kommt
(automatic gain ins Bild. Der Einsatzpunkt liegt meistens zwischen 0,8 und 1,0Vss.
control)
AES, autom. Es handelt sich um eine automatische Regelung der Shutterzeiten, die einsetzt, wenn
Shutterregelung die Beleuchtungsstärke größer wird und das Signal durch den Weißclip begrenzt bzw.
übersteuert würde. Die autom. Shutterregelung wird hauptsächlich in Verbindung mit
manuellen Objektiven angewandt.
Wird eine Kamera mit geregelten Objektiven betrieben, egal ob DC oder AI, muss die
AES ausgeschaltet werden, wird dies nicht gemacht, kommt es zu Problemen, da beide
Regelungen versuchen, die Lichtmenge für die Kamera auszuregeln. Da die AES meist
schneller reagiert, bleibt die Blende voll geöffnet und der Shutter macht die Regelarbeit,
was zu wesentlichen Nachteilen führt. Die Tiefenschärfe ist auf Grund der geöffneten
Blende sehr gering, bei kurzen Shutterzeiten kann dies zum sogenannten „Smear-
Effekt” führen (senkrechte helle Streifen in hellen Bildteilen).
Blendeneinstellung Der Arbeitspunkt der Blende sollte immer oberhalb des Einsatzpunktes der AGC und
unterhalb des Weißclip liegen. Bei manchen Kameras ist dieser Bereich sehr klein, so
dass die Einstellung des Objektives schwierig ist. Daher empehlt es sich, während
der Blendeneinstellung die AGC auszuschalten (soweit möglich). Nach dem Abgleich
des Objektives muss die AGC wieder eingeschaltet werden (nur für Kameras mit ab-
schaltbarer AGC).
Bei DC Objektiven wird der Arbeitspunkt der Blende am Level-Potentiometer der
Kamera eingestellt. (Der AI-Verstärker ist in der Kamera eingebaut.)
Bei AI Objektiven bendet sich das Level-Potentiometer am Objektiv.
(Der AI-Verstärker ist im Objektiv eingebaut.)
Begriffserklärung zur Blendeneinstellung

12
13
8. Technische Daten
Modell VK-1315S VK-1316S
EDV-Nr. 91927 91928 91929 91931 91932 91933
Aufnahmesensor 1/3" Interline Transfer CCD
System CCIR
Synchronisation Intern Netzverkoppelt Intern Netzverkoppelt
Empndlichkeit bei 50% 0,1Lux bei F1,2 0,18Lux bei F1,2
Videosignal gemessen
Horizontale Auösung 380 TV-Linien 570 TV-Linien
gemessen
Aktive Bildelemente Ca. 290.000, 500 (H) x 582 (V) Ca. 440.000, 752 (H) x 582 (V)
Signal-/Rauschabstand 46dB (AGC ausgeschaltet)
Automatischer Shutter 1/50 bis 1/100.000sek. (schaltbar)
(AES)
Videoausgang BAS: 1Vss, 75Ohm
Verstärkungsregelung Ja (schaltbar)
(AGC)
Gegenlicht- Ja
kompensation (BLC)
Kamerabefestigung 1/4”-20UNC an Gehäuseober- und Unterseite
Objektivanschluss C/CS-Mount
Auagemaß C-Mount-Objektiv (17,526mm)
CS-Mount-Objektiv (12,5mm)
Externe Anschlüsse DC-Iris (4-pol.), Video (BNC),
Spannungseingang Netzkabel Spannungseingang Netzkabel
Externe Einstellungen DC / AI-Blendensteuerung, Autom. Shutter EIN/AUS, AGC EIN/AUS,
Auagemaß, DC-Iris-Pegel
Betriebsspannung 12VDC 24VAC 230VAC 12VDC 24VAC 230VAC
±20% ±10%, 50Hz ±10%, 50Hz ±20% ±10%, 50Hz ±10%, 50Hz
Leistungsaufnahme 4W 4,5W 5W 4W 4,5W 5W
Temperaturbereich -10°C bis +50°C
Abmessungen Siehe Maßzeichnung
Farbe Pantone 877/8400C
Gewicht 225g 325g 505g 225g 325g 505g
Mitgeliefertes Zubehör Staubschutzdeckel, C-Mount-Ring, 4-pol. Objektiv-Anschluss-Stecker
Zubehör EDV-Nr. 70448, VT-PS12DC
Stecker-Netzgerät 230VAC / 12VDC / 1A stabilisiert, mit DC-Hohlstecker
9. Maßzeichnungen
Siehe Seite 39

12
13
1. Safety Instructions
• Read these safety instructions and the operation manual rst before you install and commission the camera.
• Keep the manual in a safe place for later reference.
• Contact your local dealer in case of malfunction.
• Protect your camera from contamination with water and humidity to prevent it from permanent damage.
Never switch the camera on when it gets wet. Have it checked at an authorized service center in this case.
• Do not open the camera housing. Maintenance and repair have to be carried out only by authorized service
centers.
• Operate the camera only at a temperature range of –10°C to +50°C and at a humidity of max. 90%.
• To disconnect the power cord of the 230 VAC cameras, pull it out by the plug. Never pull the cord itself.
• The camera is equipped with an automatic gain control (AGC) which increases the sensitivity at low light levels.
Noisy pictures at these conditions are quite normal.
• Pictures including bright spotlights will cause perhaps vertical lines (smear) or soft edges (blooming) on the
monitor display. This happens most probably in automatic shutter mode (AES). This is not a defect but an effect
caused by the CCD sensor.
• If you are using an AI or DC controlled lens, switch OFF the automatic electronic shutter control (E/I-OFF).
If it is ON, ickering may occur. If a manual lens is used, switch ON the E/I.
The cameras should never:
• be operated beyond the technical specications. This can lead to destruction.
• pointed with open iris towards the sun. (This can damage the sensor).
• Use only a mild detergent to clean the housing. Never use dilution or gasoline for this can cause permanent
damage to the surface.
2. General Description
• 1/3” Interline Transfer CCD, VK-1315S standard resolution (380 TV lines)
• 1/3” Interline Transfer CCD, VK-1316S high resolution (570 TV lines)
• Backlight compensation (BLC)
• Automatic Gain Control (AGC)
• Automatic shutter control (AES)
• 230VAC, 24VAC and 12VDC power supply
• C/CS Mount lenses
Supplied Items
• Camera VK-1315S or VK- 1316S with CS lens mount
• 4 pin plug for video or DC controlled lenses
• C/CS mount ring
• Dust cover
• Operating instructions

14
15
B PL LED-indicator B lights green when the camera is switched on.
C Power supply / 12VDC / 24VAC power supply. 12VDC power supply unit see „Specications”.
power cord 230VAC power supply via power cord C. Make the connections rst, then switch
the unit on.
D LEVEL Output level adjustment with potentiometer D for DC controlled lenses.
P PHASE Potentiometer P for phase adjustment for mains sychronization
(230VAC / 24VAC only).
E LENS Connection E for DC- voltage or videosignal controlled lenses. Connect the cable
of lenses with automatic iris control to the supplied 4 pin DIN plug. (Only for AI
lenses which are designed for operation with 9-12VDC and 50mA max.).
F 1 ... 3 DIP-Switch F to change the settings described under „DIP-Switch settings”.
G VIDEO OUT Video output G (BNC) for connection of external units (e.g. monitor, 75ohms).
HO, Camera mount 1/4”-20UNC-thread HO/HU for camera mounting, for example on a tripod,
HU ceiling mount or P&T head.
N Dust cover To protect the CCD-sensors the camera module. Always attach dust cover N
when no lens is mounted.
K,L C/CS Mount CS-Mount L for CS mount lenses. Insert the supplied C mount-Ring K
if C mount lenses are used.
M Locking screw To adjust the backfocus open screw M, turn the at CS mount Ring L until the
focus maximum is achieved and fasten the screw again.
3. Connection and Operation
Rear view 12VDC / 24VAC 230VAC Side view
D P B E
C F G
D P B E
C F G
KM
HO
N L
HU

14
15
3.1 Sample connections for the use of multiple cameras with DC-power supply
Label ON / DC OFF / VID
E/I For lenses with xed or manual iris setting Shutter must be set to off for DC voltage
Automatic shutter or videosignal controlled lenses.
mode (AES)
A/I For DC voltage controlled lenses For videosignal controlled AI lenses
Auto Iris
AGC Constant video signal level at low light or AGC off
Automatic changing light conditions
Gain Control
4. Settings
4.1 DIP switch settings
VIDEO OUT jack Switch over unit
VIDEO IN jack
VIDEO IN jack
VIDEO IN jack
Monitor
VIDEO OUT jack
Power supply VIDEO OUT jack
Power supply
Note Read the operation manual rst.
Power up unit and other components only after all connections are made.
PHASE adjustment Continuously turn potentiometer P of camera 1 until the picture off sampling pulse is
synchronous to that of camera 2. Should this be impossible, the same adjustment must
be made to camera 2, yet in the opposite direction to that of camera 1. Subsequently
align camera 3 with camera 2, camera 4 with camera 3 etc., in accordance with the
above-described method.
PHASE
EIN
AUS

16
17
5. Pinout
3
1
2
4
DC voltage controlled lenses
Description
1 Damping (-)
2 Damping (+)
3 Control (+)
4 Control (-)
Lens connection E/I switch in OFF position
A/I switch in DC position
Signal level To be optimized with LEVEL potentiometer
Note Use only DC voltage controlled lenses with internationally standardized plug pinout.
3
1
2
4
Videosignal controlled lenses
Description Colour
1 Supply voltage red
2 N.C. -
3 Video white
4 Ground black
Lens connection E/I switch in OFF position
A/I switch in VID position
Signal level To be optimized with ALC control setting at the lens
Note Only switch on the power supply when all the other connections have been
carried out. The use of power supply units with stabilised output voltage
(12VDC ±10%) is recommended.len.
Power Supply
G
12VDC
G
24VAC

16
17
Dust protection cap Remove dust cover N before screwing on the lens.
Lens Screw in the lens / with lenses with automatic diaphragm, plug the lens cable into the
„LENS” socket.
C/CS mount When using a C-mount lens, screw on the C-Mount ring K.
6. Lens mounting and adjustment
Lens mounting
N
Note Deactivation of the functions shutter (E/I) and AGC is recommended for video
level adjustment. Attention should be paid to sufcient illumination.
Video level adjustment Once the camera is supplied with voltage and connected to a monitor, undertake
sensitivity control on the camera via potentiometer D (when using DC controlled lenses
adjust at the camera, when using auto iris lenses adjust at the lens).
Appropriately this takes place by means of an oscillograph and a sufciently
illuminated test pattern (min. 3.000Lux).
Should these auxiliary means be unavailable, one must attempt to make an
approximate adjustment according to the subjective impression made by the picture,
whereby the potentiometer must be turned to the left in the event of an dense picture
or to the right in the event of little contrast.
(Increase in brightness on the monitor –> rotational direction of the LEVEL-potentio-
meter clockwise. Reduction in brightness on the monitor –> rotational direction of the
LEVEL-potentiometer anticlockwise).
Mean value/peak value control (auto iris lenses only): If the impression made by
the picture is unsatisfactory in spite of correctly adjusted level, this may result from
strong differences in brightness in the picture (possibly highlight areas), which falsify
the adjustment. Remedial action takes place via the potentiometer ALC (at the lens).
Continuous adjustment up to 100% peak value control, thus improved recognisability
of dense picture sections, is possible by turning the potentiometer to the left.
Adjustment
LEVEL

18
19
Adjustment This adjustment (distance between lens casing and sensor surface) is required if a sharp
of ange focus denition cannot be obtained with the lens focussing, or in order to adjust the ∞ position.
for xed focus lenses To obtain a sharp denition, point the camera at an object which is at least 2000 times
further away from the front of the lens than the focal length. (If the focal length is
7.5mm, the object must be at least 15m distant from the camera).
Open the aperture fully and set the focus to ∞ (innite).
If the lens has automatic exposure control, select a dark object, or better use an
ND lter (64-x) to ensure that the aperture is fully open.
Undo set screw M. Turn the lens with the CS mount connection until the denition is sharp.
When nished, retighten screw M.
Adjustment To obtain a sharp denition, point the camera at an object which is at least 5 times the
of ange focus for minimum lens distance (MOD) of the lens. (If this is 1m, the object must be at least 5m
variable focus lenses distant from the camera).
Open the iris fully and set the lens to the maximum tele position and focus with the
focus ring.
If the lens has automatic iris control, select a dark object (or use an ND lter, 64-x) to
ensure that the iris is fully open.
Set the lens to the maximum wide-angle position.
Undo set screw M and turn the C/CS ring on the camera until an optimal sharpness is
reached. Repeat the process for checking purposes, if necessary.
When nished, retighten screw M.
Note The value stated in the diagram as AL (depth of thread of the lens with CS mount:
<- 5mm) must be observed. The camera may be damaged if this value is exceeded.
When installing a lens with CS mount, never use the C-mount adapter ring.
7. Adjustment of lenses
L
M
AL
KM
L
C mount lens
CS mount lens

18
19
AGC (automatic This starts tooperate when the light intensity is insufcient to deliver a full video signal
gain control) (1Vp-p). The greater the gain, the greater the signal noise in the picture. It is generally
activated between 0.8 and 1.0Vp-p.
AES (automatic This automatically controls the shutter times, it starts when the light intensity becomes
shutter control) stronger and the signal would otherwise be limited/over-regulated by the white clip
feature. Automatic shutter control is mainly applied for manual lenses.
If a camera is operated with controlled lenses, regardless of whether DC or AI, the AES
must be switched off. Problems arise if this is not done because both control systems
try to steer the volume of light for the camera. As the AES generally reacts faster, the
iris remains fully opened and the shutter resumes the control work, which produces
major drawbacks. As the iris is open, the depth of focus is very low. When shutter
times are short, this can cause a smear effect (bright, vertical stripes in light parts of
the picture).
Iris adjustment The working point of the iris should always be above the AGC start and below that of
the white clip. This range is very small with some cameras, making it difcult to adjust
the lens. It is therefore advisable to switch off the AGC (if possible) when adjusting the
iris. Once the lens has been focussed, the AGC must be switched back on (only for
cameras which allow the AGC to be switched off).
In the case of DC lenses, the working point of the iris is adjusted at the camera‘s level
potentiometer (the AI amplier is built into the camera).
In the case of AI lenses, the level potentiometer is located on the lens (the AI amplier
is built into the lens)
Explanation of terms for iris setting

20
21
8. Specications
Model VK-1315S VK-1316S
Part No. 91927 91928 91929 91931 91932 91933
Pickup sensor 1/3" Interline Transfer CCD
TV-System CCIR
Synchronization Internal Line lock Internal Line lock
Sensitivity at 50% 0.1Lux at F1.2 0.18Lux at F1.2
video level (measured)
Horizontal resolution 380 TV lines 570 TV lines
(measured)
No. of Active Pixels Approx. 290,000, 500 (H) x 582 (V) Approx. 440,000, 752 (H) x 582 (V)
S/N 46dB (AGC off)
Automatic Shutter 1/50 to 100,000sec.
Control (AES)
Video output CVS: 1Vp-p, 75ohms
Automatic Yes (switchable)
Gain Control (AGC)
Backlight Yes
compensation (BLC)
Camera mount 1/4"-20 UNC thread at housing bottom and top
Lens Mount C/CS mount
Flange Focus Lenses with C mount-Adapter: 17.526mm
Lenses with CS mount (without C mount-Adapter): 12.5mm
External connections DC-Iris (4 pin), Video (BNC), 12VDC Input
External Settings Auto Shutter (ON/OFF), AGC ON/OFF, DC-Iris-Level, ange focus, AI/DC iris control
Supply Voltage 12VDC 24VAC 230VAC 12VDC 24VAC 230VAC
± 20% ± 10%, 50Hz ± 10%, 50Hz ± 20% ± 10%, 50Hz ± 10%, 50Hz
Power Consumption 4W 4.5W 5W 4W 4.5W 5W
Temperature Range -10°C to +50°C
Dimensions See dimensional drawing
Colour Pantone 877/8400C
Weight 225g 325g 505g 225g 325g 505g
Supplied Accessories Dust cover, 4 pin plug for lens connection, C mount ring
Accessories EDP No. 70448, VT-PS12DC
Power supply unit, 230VAC / 12VDC / 1A stabilized
9. Dimensional drawing
See page 39
