Eneo VKC-1376/12-24 User manual

1
Montage und Betriebsanleitung
1/3” Tag/Nacht-Kamera
VKC-1376/12-24, VKC-1376
Installation and Operating Instructions
1/3” Day & Night Camera
VKC-1376/12-24, VKC-1376

2
Inhaltsverzeichnis
1. Sicherheitshinweise ........................................... 4
2. Allgemeine Beschreibung................................... 6
3. Kamera - Übersicht ............................................ 7
4. Funktionsbeschreibung ...................................... 8
5. Anschluss ........................................................ 10
5.1 Objektiv ................................................... 10
5.2 Einstellungen bei Objektiven .................... 13
5.3 Spannungsversorgungsanschluss ............ 18
5.4 Anschluss an einen Monitor ..................... 18
5.5 Steuerungsanschluss............................... 20
5.6 Eingang für externe Tag-/Nacht-
umschaltung............................................ 21
6. Kommunikationsprotokoll................................. 22
7. Menüs und Bedienvorgänge............................. 24
7.1 Einstellung der Funktionen....................... 24
7.2 MAIN MENU (Hauptmenü) ........................ 28
8. Fehlersuche ..................................................... 46
9. Technische Daten............................................. 48
10. Maßzeichnungen.............................................. 97
Contents
1. Safety Instructions ........................................... 51
2. General Description.......................................... 53
3. Camera Overview............................................. 54
4. Function Description ........................................ 55
5. Connection....................................................... 57
5.1 Lens ........................................................ 57
5.2 Adjustment of Lenses .............................. 60
5.3 Connecting to Power................................ 64
5.4 Connecting to Monitor.............................. 64
5.5 Control Jack ............................................ 66
5.6 Day / Night EXT - IN................................. 67
6. Communication Protocol .................................. 68
7. Menu and Operation......................................... 70
7.1 How to Set Up Functions.......................... 70
7.2 MAIN MENU ............................................. 74
8. Troubleshooting................................................ 92
9. Specifications................................................... 94
10. Dimensional Drawings ..................................... 97

3
Betriebsanleitung
Installation and Operating Instructions
Mode d’emploi
Instrukcja instalacji i obsługi
www.videor.com
www.eneo-securitiy.com
⇒

4
1. Sicherheitshinweise
• Bevor Sie das System anschließen und in Betrieb nehmen, lesen Sie zuerst diese Sicherheitshinweise und die
Betriebsanleitung.
• Bewahren Sie die Betriebsanleitung sorgfältig zur späteren Verwendung auf.
• Die Kameras gegen Eindringen von Wasser und Feuchtigkeit schützen, Wasser kann die Geräte dauerhaft
schädigen. Sollte dennoch Feuchtigkeit eingedrungen sein, die Kameras nie unter diesen Bedingungen ein-
schalten, sondern zur Überprüfung an eine autorisierte Fachwerkstatt geben.
• Das System darf nie außerhalb der technischen Daten benutzt werden, das kann die Kamera zerstören.
• Die Kamera nur in einem Temperaturbereich von -10°C bis +50°C und einer Luftfeuchtigkeit bis max. 90%
betreiben.
• Um das System von der Versorgungsspannung zu trennen, ziehen Sie das Kabel nur am Stecker heraus.
Ziehen Sie nie direkt am Kabel.
• Verlegen Sie die Verbindungskabel sorgfältig und stellen Sie sicher, dass die Kabel nicht mechanisch
beansprucht, geknickt oder beschädigt werden und keine Feuchtigkeit eindringen kann.
• Das Gerät darf nur von qualifiziertem Servicepersonal geöffnet werden. Fremdeingriffe beenden jeden Garantie-
anspruch.
• Die Kamera darf nie mit geöffneter Blende gegen die Sonne gerichtet werden (Zerstörung des Sensors).
• Montage, Wartung und Reparaturen dürfen nur von autorisiertem Fachpersonal ausgeführt werden.
Vor Öffnen des Gehäuses ist eine Netztrennung erforderlich.

5
• Der Errichter ist für die Aufrechterhaltung der Schutzart lt. Techn. Daten verantwortlich, z.B. durch Abdichtung
des Kabelaustritts mit Silikon.
• Falls Funktionsstörungen auftreten, benachrichtigen Sie bitte Ihren Lieferanten.
• Verwenden Sie nur Originalersatzteile und Original-Zubehör von Videor E. Hartig GmbH.
• Zur Reinigung der Gehäuse immer nur ein mildes Haushaltsmittel verwenden.
Niemals Verdünner oder Benzin benutzen, dies kann die Oberfläche dauerhaft schädigen.
• Es lässt sich nicht vermeiden, dass im Rahmen der Fertigung und auch beim späteren Gebrauch in gewissem
Umfang Feuchtigkeit der Umgebungsluft im Gehäuse vorhanden ist.
Bei starken Temperaturschwankungen kann sich die Feuchtigkeit im Gehäuse niederschlagen.
Um dies in dem sehr dicht abschließenden Gehäuse zu vermeiden, hat der Hersteller Silicagel-Beutel in das
Kameragehäuse eingelegt.
Es ist eine physikalische Gegebenheit, dass diese Silicagel-Beutel nach einer gewissen Zeit eine Sättigung
erreichen. Sie sollten deshalb gegen neue Silicagel-Beutel ausgetauscht werden.
• Bei der Montage muss grundsätzlich darauf geachtet werden, dass vorhandene Dichtungen ordnungs-
gemäß eingesetzt und bei der Montage nicht verschoben werden.
Beschädigte Dichtungen dürfen nicht mehr verbaut werden.
HINWEIS: Dies ist ein Gerät der Klasse A. Dieses Gerät kann im Wohnbereich Funktionsstörungen
verursachen; in diesem Fall kann vom Betreiber verlangt werden, angemessene Maßnahmen
durchzuführen und dafür aufzukommen.

6
2. Allgemeine Beschreibung
• 1/3” Super HAD II CCD
• Farb/SW-Umschaltung
• Empfindlichkeit 0,1Lux bei F1,2 (Farbe)
• Digitale Rauschunterdrückung (DNR)
• Schaltbare automatische Verstärkungsregelung
(AGC)
• High-Speed Shutterregelung (ESC/MES)
• Einstellbare Gegenlichtkompensation (BLC)
• Automatischer Weißabgleich (AWB)
• Geschützte Bereiche
• Spiegelbild
• Bewegungsmelder
• RS-485 Schnittstelle
• Betriebsspannung: 12VDC oder 24VAC (# 92569);
230VAC (# 92572)
• CS-Mount
Lieferumfang
• CCD Kamera
• 5-pol. Steuer-Anschlusskabel mit offenen Enden
• 4-pol. Objektivstecker
• Montage- und Betriebsanleitung

7
3. Kamera - Übersicht
Seitenansicht
C-Mount Ring
C-Mount Objektiv
CS-Mount Objektiv
Frontansicht
Ansicht von oben

8
4. Funktionsbeschreibung
Seitenansicht
CS-Mount-Halteschraube
Zum Nachstellen des Auflagemaßes der Kamera. Zur Blo-
ckierung des Auflagemaßes sind zwei Schrauben vorhanden.
Sie müssen gelöst werden, bevor die Kamera neu fokussiert
werden kann. Lösen Sie die beiden Blockierschrauben mit dem
L-Schlüssel, um den CS-Mount-Objektivanschluss drehen zu
können, und ziehen Sie sie nach der Einstellung wieder fest.
Anschluss für automatische
Blendensteuerung
Stativbefestigungsloch
Zur Befestigung der Kamera auf einem optionalen Stativ.
Das Stativ muss mit einer wie gezeigt spezifizierten Schraube
ausgestattet sein.
CS-Mount-Objektivanschluss
Zur Befestigung von Objektiven mit
CS-Anschluss.
L
1/4”-20 UNC (20 THREAD)
L: 4,5mm±0,2mm (ISO Standard)

9
Rückansicht
VKC-1376/12-24 (Art.-Nr. 92569) VKC-1376 (Art.-Nr. 92572)
1Tasten zur Funktionseinstellung
2Spannungsversorgungseingang
3Steuerungsanschluss
4Videoausgang
1
2
3
4
1
2
3
4

10
5. Anschluss
5.1 Objektiv
Bei dieser Kamera gehört das Objektiv nicht zum Lieferumfang. Kaufen Sie ein Objektiv, das für Ihre Umgebung
geeignet ist. Diese Kamera unterstützt die automatische Blendensteuerung und Objektive mit C- oder CS-Mount.
ACHTUNG: • Wenn das Objektiv durch Fingerabdrücke oder anderweitig verunreinigt ist, kann die Bild-
qualität verringert sein.
• Es wird empfohlen, ein Objektiv hoher Qualität zu verwenden, um die Bildqualität bei
geringer Beleuchtung zu verbessern.
• Es wird empfohlen, für die automatische Blendensteuerung nur Objektive mit DC-Blenden-
steuerung verwenden.
5.1.1 Anschließen eines Objektivs mit automatischer Blendensteuerung
1. Etwa 8mm der äußeren Ummantelung des Objektivkabels
entfernen.

11
2. Etwa 2mm der Leiterisolierungen des Objektivkabels
entfernen.
3. Gehäuse des Steckers der Blendensteuerung demontieren und das Blendensteuerungskabel wie unten gezeigt
an den Stecker löten.
Pin Nr. Name
1Dämpfung –
2Dämpfung +
3Antrieb +
4Antrieb –
Blenden-
steuerungs-
kabel
Stecker
Schrumpf-
schlauch
Stecker-
gehäuse
Pin 3
Pin 1
Pin 4
Rippe
Pin 2

12

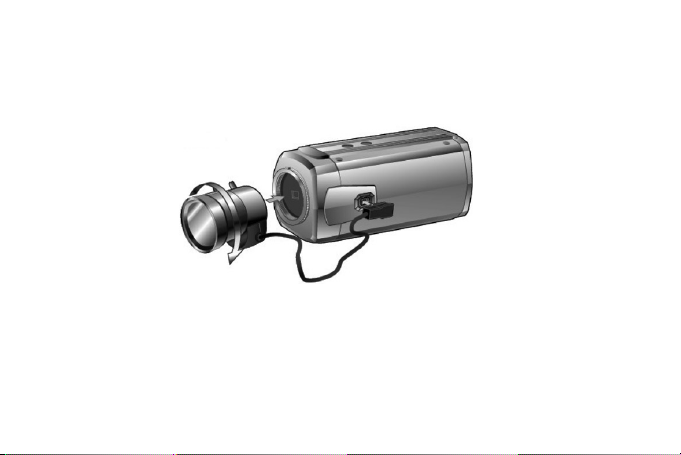

4. Entfernen Sie die Schutzkappe und bringen Sie das Objektiv durch eine Drehung im Uhrzeigersinn an der
Kamera an.
5. Schließen Sie den Objektivstecker an den Anschluss für die automatische Blendensteuerung („Auto Iris”) an der
rechten Seite der Kamera an.

13
5.2 Einstellungen bei Objektiven
Auflagemaßeinstellung
bei Objektiven mit fester
Brennweite
Diese Einstellung (Abstand zwischen Objektivfassung und Sensorfläche) muss
durchgeführt werden, wenn mit dem Objektiv-Schärfering keine einwandfreie
Scharfstellung erzielt werden kann, bzw. um die ∞ - Position zu justieren.
Bei der Scharfstellung die Kamera auf eine Vorlage richten, deren Entfernung
mindestens die 2000-fache Brennweite ab Linsenvorderseite beträgt. (Beträgt die
Brennweite 7,5mm, muss die Vorlage mind. 15m von der Kamera entfernt sein.)
C-Mount Objektiv
CS-Mount Objektiv
K1
M
AL

14
Auflagemaßeinstellung
bei Objektiven mit fester
Brennweite
Blende voll öffnen und den Fokusring auf ∞(unendlich) stellen.
Bei einem Objektiv mit automatischer Blendenregelung eine dunkle Vorlage
wählen, oder besser einen ND-Filter (64-fach) verwenden, damit sicher gestellt ist,
dass die Blende vollständig geöffnet ist.
Die Feststellschraube 1lösen. Das Objektiv mit dem CS-Mount-Anschluss verdre-
hen, bis die Bildschärfe optimal eingestellt ist.
Anschließend die Schraube 1wieder festziehen.
Auflagemaßeinstellung
bei Objektiv mit
variabler Brennweite
Bei der Scharfstellung die Kamera auf eine Vorlage richten, deren Entfernung
mindestens den 5-fachen Mindestobjektabstand (MOD) des Objektives entspricht.
(Beträgt dieser 1m, muss die Vorlage mindestens 5m von der Kamera entfernt
sein.)
Blende voll öffnen und das Objektiv auf maximale Teleposition stellen und mit dem
Fokusring scharf stellen.
Bei einem Objektiv mit automatischer Blendenregelung eine dunkle Vorlage
wählen (bzw. einen ND-Filter, 64-fach, verwenden), damit sicher gestellt ist, dass
die Blende vollständig geöffnet ist.
Objektiv auf maximale Weitwinkelposition stellen.
Feststellschraube 1lösen und den C/CS-Ring an der Kamera drehen, bis eine
optimale Schärfe erreicht ist. Den Vorgang ggf. zur Kontrolle wiederholen.
Anschließend die Schraube 1wieder festziehen.

15
Hinweis Der in der Abbildung als AL gekennzeichnete Wert (Einschraubtiefe des Objektives
bei CS-Mount: <- 5mm) muss eingehalten werden. Bei Überschreitung dieses
Wertes kann die Kamera beschädigt werden.
Bei der Anbringung eines Objektivs mit CS-Mount niemals den C-Mount-Adapter-
Ring verwenden.
Zusatz bei der Verwen-
dung von Kameras für
Tag/-Nachtanwendung
Auch bei Verwendung so genannter Tag-/Nachtobjektive mit Fokus-Konstanthal-
tung (Null-Fokus-Shift) kann eine geringfügige Auflagemaßverschiebung zwischen
sichtbarem und IR-Licht vorhanden sein.
Liegt eine Tag/Nachtanwendung mit IR-Beleuchtung vor, sollte das Auflagemaß
unter IR-Beleuchtungsbedingungen eingestellt werden, da bei Nachtanwendung
die Blende aufgrund der geringen Beleuchtungsstärke meistens offen und nur
eine geringe Tiefen-schärfe vorhanden ist. Tagsüber wird dann die Blende immer
weiter geschlossen, es ist eine größere Tiefenschärfe vorhanden, und die Differenz
im Auflagemaß wird kompensiert.

16
AGC, Automatische
Verstärkungsregelung
(automatic gain control)
Diese setzt ein, wenn die Beleuchtungsstärke nicht mehr ausreicht, um ein volles
Videosignal (1Vss) zu liefern. Je größer die Verstärkung, desto mehr Rauschen
kommt ins Bild. Der Einsatzpunkt liegt meistens zwischen 0,8 und 1,0 Vss.
Weißclip Begrenzung des Signals bei hohen Bildamplituden. Der Weißclip liegt meist bei
einem Wert zwischen 1,1 und 1,2Vss.
AES, automatische
Shutterregelung
Es handelt sich um eine automatische Regelung der Shutterzeiten, die einsetzt,
wenn die Beleuchtungsstärke größer wird und das Signal durch den Weißclip
begrenzt bzw. übersteuert würde.
Die autom. Shutterregelung wird hauptsächlich in Verbindung mit manuellen
Objektiven angewandt.
Wird eine Kamera mit geregelten Objektiven betrieben, egal ob DC oder AI, muss
die AES ausgeschaltet werden, wird dies nicht gemacht, kommt es zu Problemen,
da beide Regelungen versuchen, die Lichtmenge für die Kamera auszuregeln. Da
die AES meist schneller reagiert, bleibt die Blende voll geöffnet, und der Shutter
macht die Regelarbeit, was zu wesentlichen Nachteilen führt. Die Tiefenschärfe
ist auf Grund der geöffneten Blende sehr gering, bei kurzen Shutterzeiten kann
dies zum sogenannten „Smear-Effekt” führen (senkrechte helle Streifen in hellen
Bildteilen).
Begriffserklärung zur Blendeneinstellung

17
Blendeneinstellung Der Arbeitspunkt der Blende sollte immer oberhalb des Einsatzpunktes der AGC
und unterhalb des Weißclip liegen. Bei manchen Kameras ist dieser Bereich sehr
klein, so dass die Einstellung des Objektives schwierig ist. Daher empfiehlt es sich,
während der Blendeneinstellung die AGC auszuschalten (soweit möglich). Nach
dem Abgleich des Objektives muss die AGC wieder eingeschaltet werden (nur für
Kameras mit abschaltbarer AGC).
Bei DC Objektiven wird der Arbeitspunkt der Blende am Level-Potentiometer der
Kamera eingestellt. (Der AI-Verstärker ist in der Kamera eingebaut)
Bei AI Objektiven befindet sich das Level-Potentiometer am
Objektiv. (Der AI-Verstärker ist im Objektiv eingebaut)

18
5.3 Spannungsversorgungsanschluss
VKC-1376/12-24 (Art.-Nr. 92569): Verwenden Sie eine 24VAC oder 12VDC Spannungsquelle.
5.4 Anschluss an einen Monitor
Für BNC Videoausgang
Schließen Sie den Videoausgang an der Rückseite des Produkts an den Monitor an.

19
• Da die Anschlussmethode von den
angeschlossenen Geräten abhängt,
schlagen Sie sie bitte in den Gebrauchs-
anweisungen dieser Geräte nach.
• Das Kabel nur nach Ausschalten der
Stromzufuhr anschließen.
• Den Auswahlschalter 75 Ohm/Hi-Z wie
gezeigt einstellen, wenn Sie ein
Zwischengerät verwenden.
Kamera
CCD Kamera
Monitor
Zwischengeschalteter
Monitor Endgerät

20
5.5 Steuerungsanschluss
Steuerungseingang (RS-485)
Anschluss, über den die Kamerafunktion ferngesteuert
werden kann.
Nr. Funktion
1R+ (RS-485)
2R- (RS-485)
3GND
4GND
5D/N EXT-IN
PC-Schnittstelle RS-232C zu RS-422 Konverter
RS-232C D-Sub Anschluss (PC)
NAME
1. Frame GND
2. RD
3. TD
4. DTR
5. Signal GND
6. DSR
7. RTS
8. CTS
9. RI
