Eneo VKC-1416B User manual

1
Montage und Betriebsanleitung
1/4” Tag/Nacht Kamera mit 22x Zoom
VKC-1416B
Installation and Operating Instructions
1/4” Day/Night Camera with 22x zoom lens
VKC-1416B

2
Inhaltsverzeichnis
1. Sicherheitshinweise ...........................................................................................................4
2. Allgemeine Beschreibung...................................................................................................5
3. Anschluss und Bedienung ..................................................................................................6
3.1 Systemkonfiguration ...............................................................................................6
3.2 Erklärung und Funktionen........................................................................................7
4. Anschluss ..........................................................................................................................9
4.1 Anschlussmöglichkeiten..........................................................................................9
4.2 Kabelanschlussfarbe .............................................................................................10
4.3 Externe Tag- und Nacht-Steuerung & Zoom Preset-Steuerung...............................10
4.4 Bewegungserkennung & Gesichtserkennung.........................................................11
4.5 RS-485 Anschluss.................................................................................................11
4.6 Externe Objektiv-Steuerung...................................................................................12
4.7 Externe A/D KEY-Steuerung ...................................................................................13
5. Einstellungen über das OSD-Bildschirm-Menü .................................................................14
5.1 OSD-Hauptseite.....................................................................................................14
5.2 Hauptmenü ...........................................................................................................14
6. Fehlerbehebung ..............................................................................................................22
7. Wartung...........................................................................................................................22
8. Technische Daten ............................................................................................................23
9. Maßzeichnungen..............................................................................................................44
Betriebsanleitung
Installation and Operating Instructions
Mode d’emploi
Instrukcja instalacji i obsługi
www.videor.com
⇒

3
Contents
1. Safety Instructions ...........................................................................................................25
2. General Descriptions ........................................................................................................26
3. Connection and Operation ................................................................................................27
3.1 System Configuration ............................................................................................27
3.2 Part Name and Function........................................................................................28
4. Connection.......................................................................................................................30
4.1 Possibilities of Connection.....................................................................................30
4.2 Colour Lead Wire and Colour Display Label............................................................31
4.3 External Day/Night Control & Zoom Preset Control.................................................31
4.4 Motion Detection & Face Detection Control............................................................32
4.5 RS-485 Connection ...............................................................................................32
4.6 External Lens Control ............................................................................................33
4.7 External A/D KEY Control ..................................................................................................34
5. Settings in the OSD Menu ................................................................................................35
5.1 OSD Main Screen..................................................................................................35
5.2 Main Menu............................................................................................................35
6. Troubleshooting................................................................................................................41
7. Maintenance ....................................................................................................................41
8. Specifications ..................................................................................................................42
9. Maßzeichnungen / Dimensional Drawings........................................................................44

4
1. Sicherheitshinweise
• Bevor Sie das System anschließen und in Betrieb nehmen, lesen Sie zuerst diese Sicherheits-
hinweise und die Betriebsanleitung.
• Bewahren Sie die Betriebsanleitung sorgfältig zur späteren Verwendung auf.
• Die Kameras gegen Eindringen von Wasser und Feuchtigkeit schützen, Wasser kann die
Geräte dauerhaft schädigen. Sollte dennoch Feuchtigkeit eingedrungen sein, die Kameras nie
unter diesen Bedingungen einschalten, sondern
zur Überprüfung an eine autorisierte Fachwerkstatt geben.
• Das System darf nie außerhalb der technischen Daten benutzt werden, das kann die Kamera
zerstören.
• Die Kamera nur in einem Temperaturbereich von -10°C bis +50°C und einer Luftfeuchtigkeit
bis max. 90% betreiben.
• Um das System von der Versorgungsspannung zu trennen, ziehen Sie das Kabel nur am
Stecker heraus. Ziehen Sie nie direkt am Kabel.
• Verlegen Sie die Verbindungskabel sorgfältig und stellen Sie sicher, dass die Kabel nicht
mechanisch beansprucht, geknickt oder beschädigt werden und keine Feuchtigkeit ein-
dringen kann.
• Das Gerät darf nur von qualifiziertem Servicepersonal geöffnet werden. Fremdeingriffe
beenden jeden Garantieanspruch.
• Die Kamera darf nie mit geöffneter Blende gegen die Sonne gerichtet werden (Zerstörung
des Sensors).
• Montage, Wartung und Reparaturen dürfen nur von autorisiertem Fachpersonal ausgeführt
werden.
Vor Öffnen des Gehäuses ist eine Netztrennung erforderlich.
• Der Errichter ist für die Aufrechterhaltung der Schutzart lt. Techn. Daten verantwortlich,
z.B. durch Abdichtung des Kabelaustritts mit Silikon.
• Falls Funktionsstörungen auftreten, benachrichtigen Sie bitte Ihren Lieferanten.
• Verwenden Sie nur Originalersatzteile und Original-Zubehör von Videor E. Hartig GmbH.
• Zur Reinigung der Gehäuse immer nur ein mildes Haushaltsmittel verwenden.
Niemals Verdünner oder Benzin benutzen, dies kann die Oberfläche dauerhaft schädigen.
• Es lässt sich nicht vermeiden, dass im Rahmen der Fertigung und auch beim späteren
Gebrauch in gewissem Umfang Feuchtigkeit der Umgebungsluft im Gehäuse vorhanden ist.
Bei starken Temperaturschwankungen kann sich die Feuchtigkeit im Gehäuse niederschlagen.
Um dies in dem sehr dicht abschließenden Gehäuse zu vermeiden, hat der Hersteller
Silicagel-Beutel in das Kameragehäuse eingelegt.

5
Es ist eine physikalische Gegebenheit, dass diese Silicagel-Beutel nach einer gewissen Zeit
eine Sättigung erreichen. Sie sollten deshalb gegen neue Silicagel-Beutel ausgetauscht
werden.
• Bei der Montage muss grundsätzlich darauf geachtet werden, dass vorhandene
Dichtungen ordnungsgemäß eingesetzt und bei der Montage nicht verschoben wer-
den. Beschädigte Dichtungen dürfen nicht mehr verbaut werden.
HINWEIS: Dies ist ein Gerät der Klasse A. Dieses Gerät kann im Wohnbereich Funktions-
störungen verursachen; in diesem Fall kann vom Betreiber verlangt werden,
angemessene Maßnahmen durchzuführen und dafür aufzukommen.
2. Allgemeine Beschreibung
• Hochauflösende Tag/Nacht-Kamera mit ExView CCD
• Integriertes 22x AF-Objektiv / 16x Digital-Zoom
• Schwenkbarer IR-Sperrfilter (ICR)
• Weit-Dynamik-Bereich (WDR) bis 512-fach (54dB)
• Bewegungsmeldung (MD) und Gesichtserkennung (FD)
• 2D-/3D-DNR leistungsstarke Rauschunterdrückung
• Intelligente Gegenlichtkompensation (BLC)
• High und LowSpeed Shutter-Regelung (MES+DSS)
• Dig. Effekte: Spiegelbild/Rotation/Bildeinfrieren
• Geschützte Bereiche (Privacy Zones)
• Bildschirm-Menüführung (OSD)
• RS-232/RS-485 und Spannungs-Steuerschnittstelle
Lieferumfang
1x 1/4” Farb-Kamera VKC-1416B
1x 12-poliges Steuer-Anschlusskabel mit offenen Enden
1x Mehrsprachige Betriebsanleitung

6
3. Anschluss und Bedienung

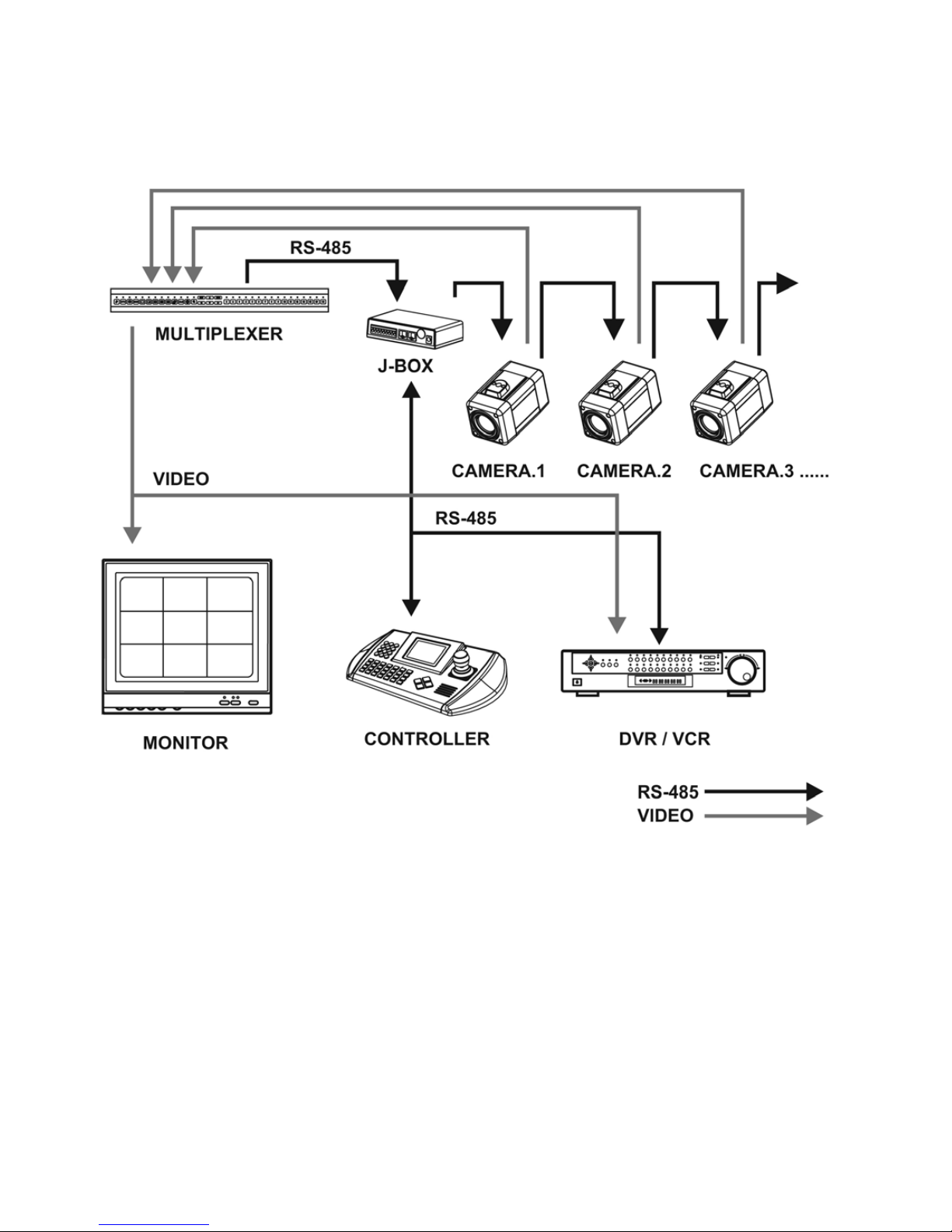

3.1 Systemkonfiguration

7
1D/N-Zoom-Objektiv Integriertes D/N-Objektiv mit 22-fach optischem und 16-fach
digitalem Zoom
2Filtergewinde Für häufig verwendete Filter mit dem Durchmesser von 37mm
3Gehäusevorderteil
4Montageadapter Zur Montage der Kamera auf einem Halter
5Gehäusekörper
6Gehäuserückseite
7Kameramodul
8Anschluss
für Fernsteuerung
12-pol. Belegung, s. nachfolgende Tabelle
Frontansicht Rückansicht
3.2 Erklärung und Funktionen
PIN Funktion PIN Funktion
485- RS-485- 485+ RS-485+
TX RS-232 TXD Eingang RX RS-232 RXD Eingang
EXT OUT Externer Ausgang GND Masse
EXT IN Externer Eingang A/D KEY A/D KEY
M/D OUT Bewegungserkennungsausgang FOCUS Unendlich (-), Naheinstellung (+)
COM Gemeinsamer Anschluss ZOOM Tele (+), Weitwinkel (-)
Seitenansicht
1
2
5
6
7
3
4
8
13
11
10
9
14
12
Fernsteueranschluss an der Kamera

8

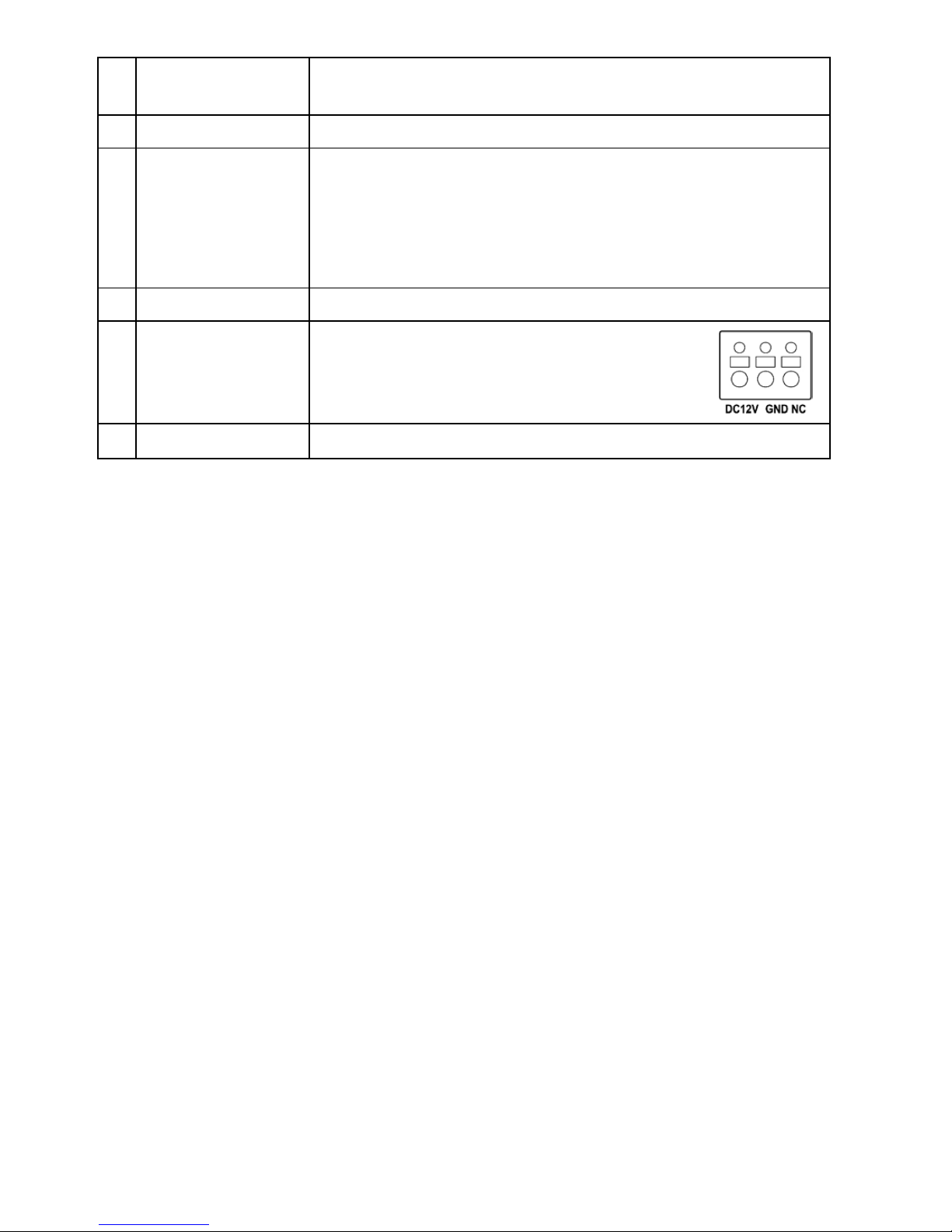

9TELE, WIDE Zoom-Taste: Für Weitwinkelaufnahmen „WIDE” und zur Vergrößerung
eines Objektes „TELE” drücken.
10 MENU Menüfunktionen im Bildschirm-Menü können ausgewählt werden.
11 NEAR/FAR Mit der „NEAR”-Taste können Sie das Objektiv auf nahegele-
gene Objekte fokussieren und mit der „FAR”-Taste in Stellung
Unendlich bringen.
Die Fokus-Tasten sind nur wirksam, wenn die AF (Autofokus)-
Funktion deaktiviert ist.
12 BNC-Anschluss Anschluss an Kamera und Monitor etc.
13 Spannungs-
versorgung
Anschlussklemme für externe
Gleichspannungsversorgung (12VDC)
14 Betriebsanzeige Leuchtet auf, wenn die Kamera in Betrieb ist

9
4. Anschluss

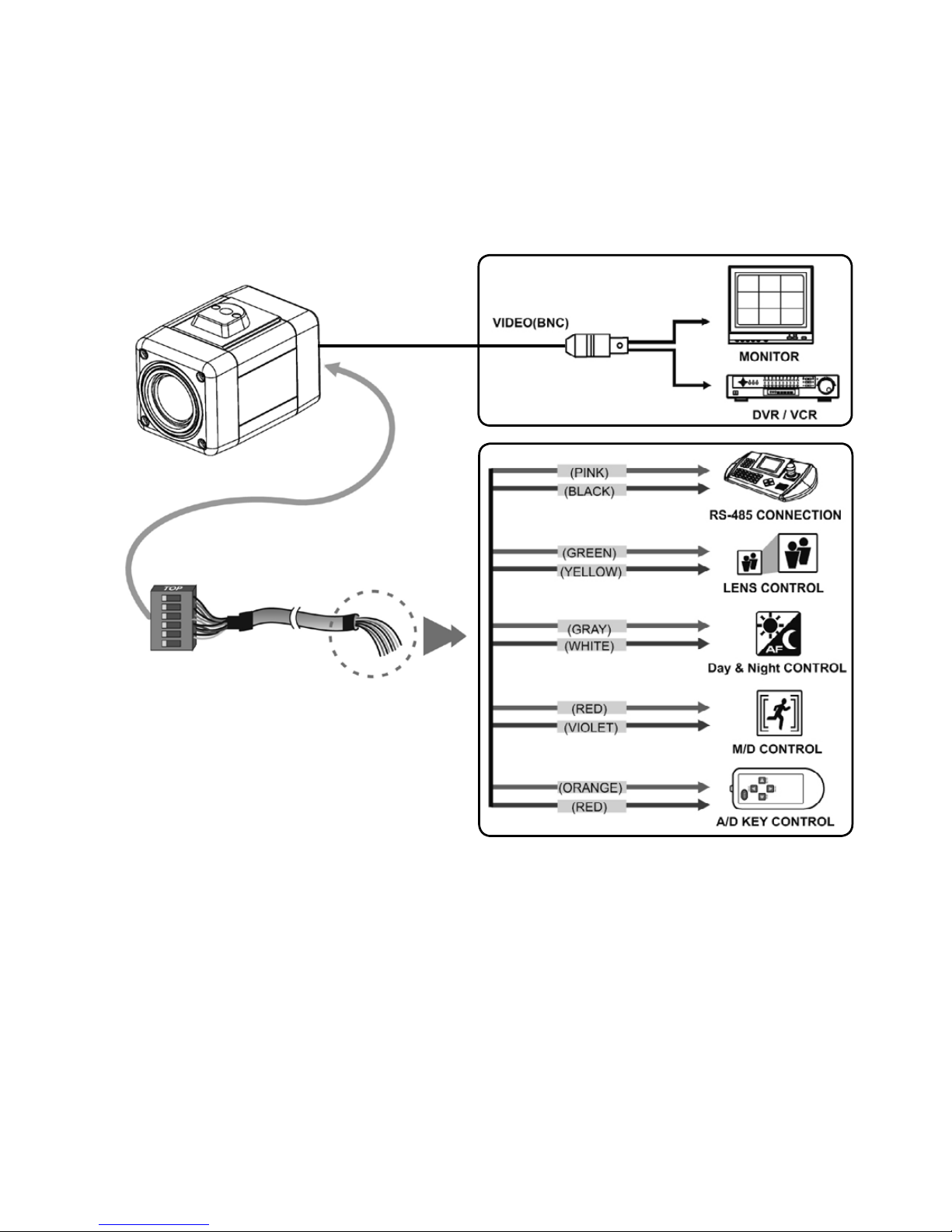

4.1 Anschlussmöglichkeiten
ACHTUNG: Spannungsversorgung erst anschließen, nachdem alle Verbindungen her-
gestellt sind. Bei Bedarf kann das 12-pol. Kabel gekürzt werden.

10
4.2 Kabelanschlussfarbe
Farbe Beschreibung
Grün ZOOM
Blau COMMON
Gelb FOCUS
Violett M/D OUT
Orange A/D KEY
Pink RS-485(-)
Schwarz RS-485(+)
Hellblau RS-232 TXD
Braun RS-232 RXD
Rot GND
Weiß EXT-OUT
Grau EXT-IN
12-poliges Kabel

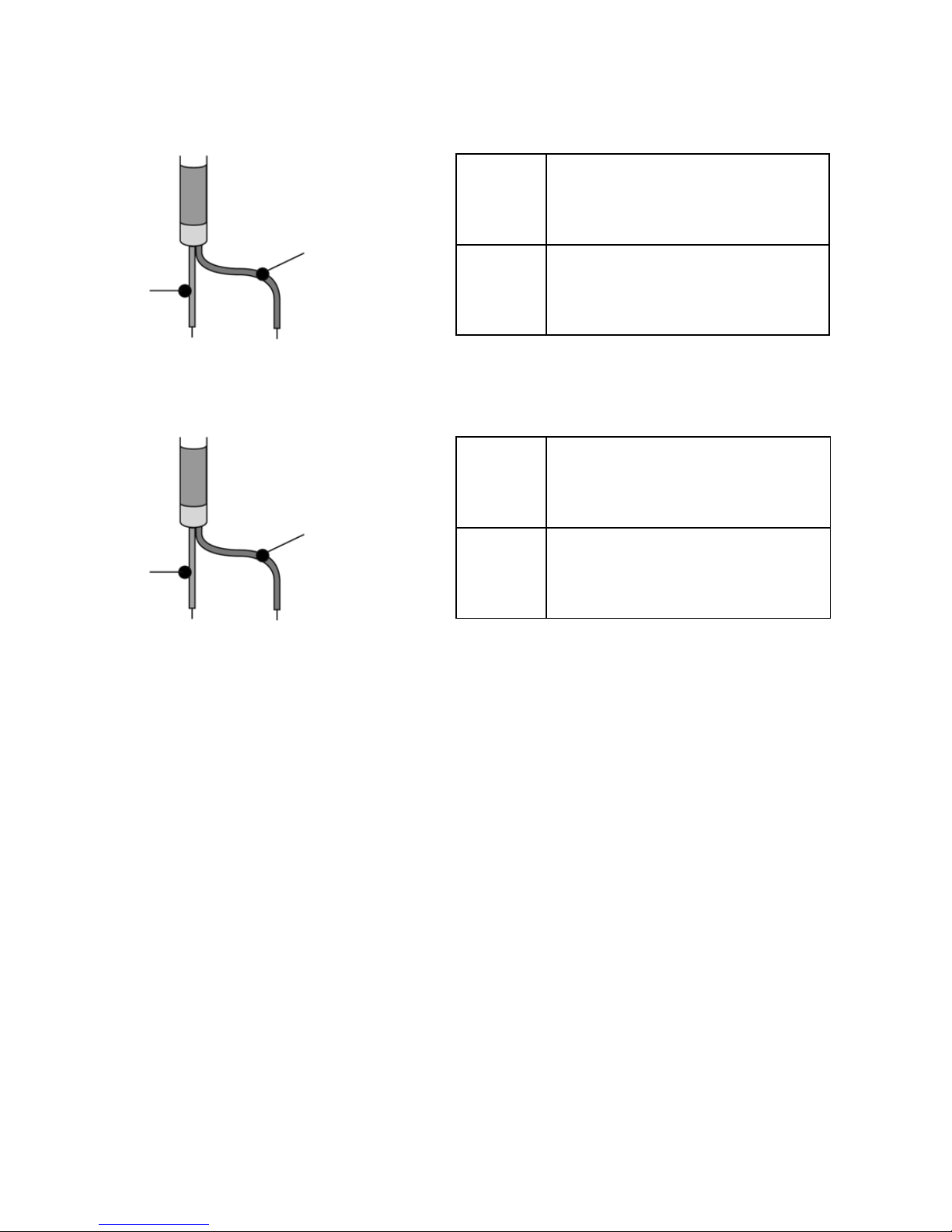

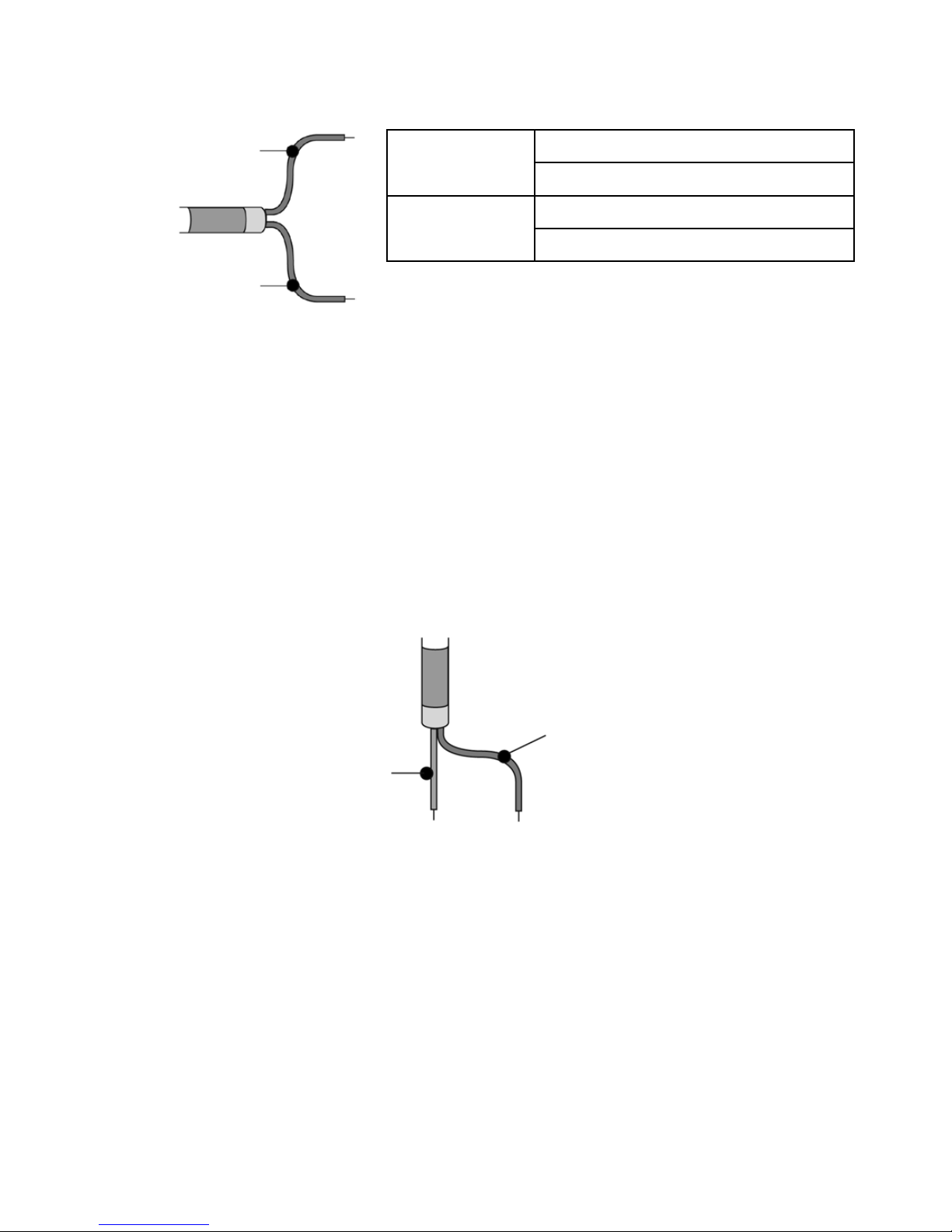

4.3 Externe Tag- und Nacht-Steuerung & Zoom Preset-Steuerung
Zum Erhalten des Bewegungssignals muss ein externer Sensor angeschlossen werden.
Externer Sensor-Schalter Ein/Aus
Tag/Nacht
EXT-IN Tag: geöffnet
Nacht: geschlossen
EXT-OUT Farbmodus: 0V Ausgang
S/W-Modus: 5V Ausgang
HINWEIS: Um die Sensoreingänge zu aktivieren, muss im Menüpunkt B/W der Modus
EXT eingestellt werden.
Masse
(rot)
EXT-OUT
(weiß)
EXT-IN (grau)
Zoom Voreinstellung
EXT Zoom Voreinstellung
